1 час назад, Aleksey_kul сказал:

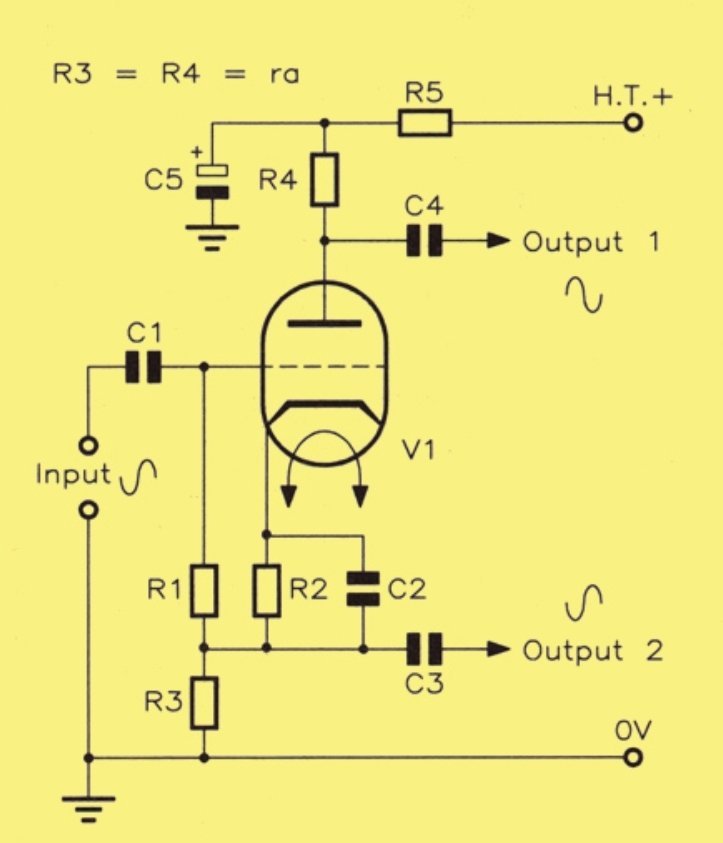

Не проще ли применить классический симметричный ФИ, схема проверена за 60-70 лет в миллионах устройств? Дает гарантированно низкие искажения. Вот вариант Menno Van Der Veen:

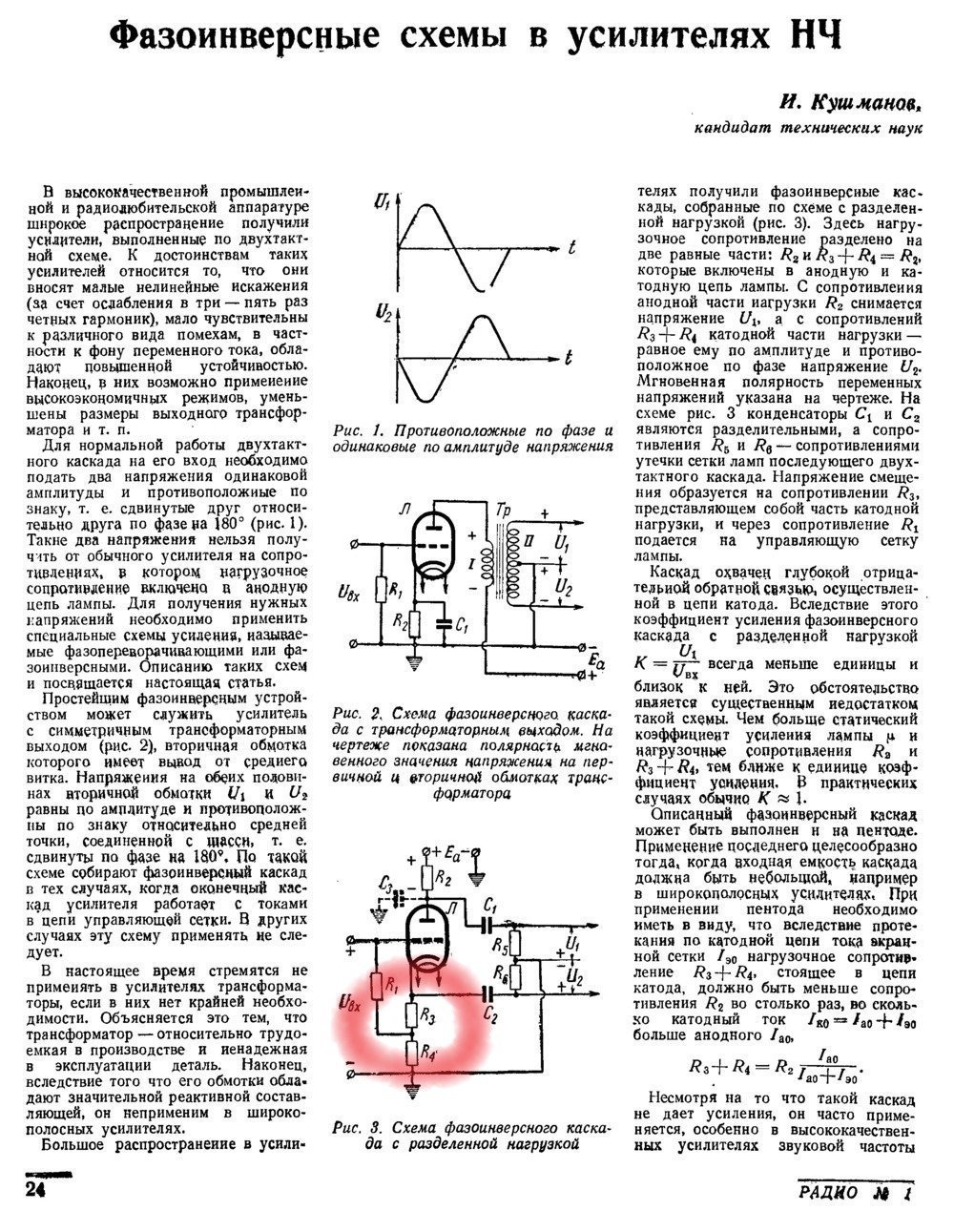

Вот вариант на наших лампах:

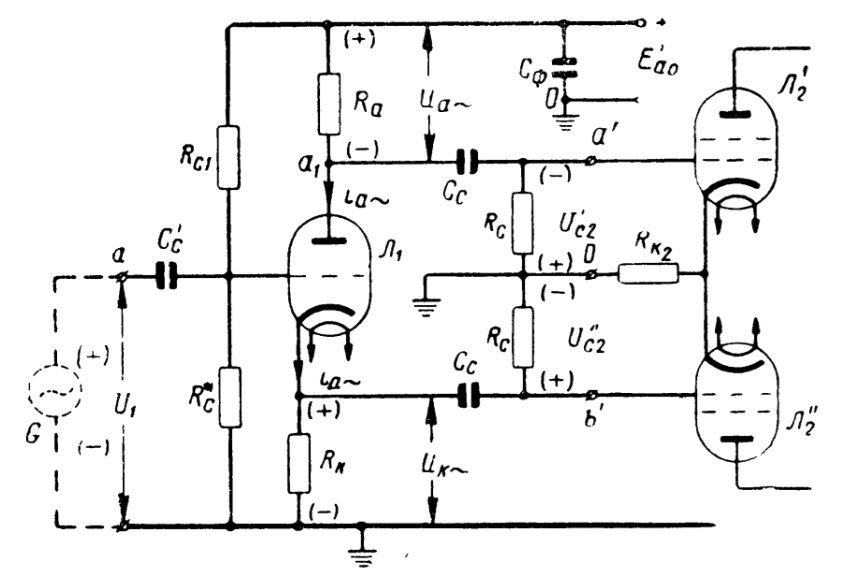

Симметричный ФИ? Одну полуволну даёт каскад с общим катодом, даже усиливает маненько, вторую катодный повторитель, не усиливает совсем, каскад с ООС



  • Like (+1) 1
Posted
4 minutes ago, S.Laptev said:

каскад с ООС

ООС по току в виде нагрузки цепи катода? Или по напряжению в виде нагрузки в цепи анода?

Posted
31 минуту назад, юрий робертович сказал:


Праельно, Юрий, так их, правда второй раз выкладываете - повторение, мать учение. Всё плохо у него, не усиливает, сверху и снизу с оос, выходное разное, входное низкое...самое невыгодное и неудобное, почему пользуют до сих пор? Непонятно. То ли дело транс.

Posted
5 часов назад, Sergio сказал:

Спасибо. Полосу пропускания каскада не измеряли?

Измерял.

Вполне соответствовала трансформатору. За давностью времени точно не помню.

Поскольку он без зазора, а сечение что-то приближающееся к 10 см2, по "низу" было совсем хорошо, а по "верху" то ли 25 кГц, то ли 30, не помню.

Обмотки 1:1

У меня был проект сделать РР усилитель с их применением, да руки не дошли пока.

Дело закончилось макетом, где на выходе опробовал 6П3С и 6П41С.








Posted
12 минут назад, r777 сказал:

Измерял.

Вполне соответствовала трансформатору. За давностью времени точно не помню.

Поскольку он без зазора, а сечение что-то приближающееся к 10 см2, по "низу" было совсем хорошо, а по "верху" то ли 25 кГц, то ли 30, не помню.

Обмотки 1:1

У меня был проект сделать РР усилитель с их применением, да руки не дошли пока.

Дело закончилось макетом, где на выходе опробовал 6П3С и 6П41С.








Звук удалось оценить?



Posted
33 минуты назад, Sergio сказал:

Звук удалось оценить?

Звук хороший. На "выходе" больше понравились 6П41С.

А что касается самого ФИ, из 3-х ламп различие в нюансах, глобального не было, чтобы с уверенностью можно было сказать "вот это гораздо лучше".

Выходные трансформаторы весьма приличные, импортное железо 0,3 мм, марку не знаю, сечение 20 см2, полоса практически от "ноля" до 50 кГц.

Posted
Цитата

Чем толще КЗ виток, тем сильнее КПД такого трансформатора будет стремиться к нулю, а следовательно и смысл самой затеи.

ПОчему?

Вижу логику у написанного Евлампием, может упускаю из виду что, напишите, если не сложно.

Posted
21 hours ago, Sergio said:

Чем толще КЗ виток, тем сильнее КПД такого трансформатора будет стремиться к нулю, а следовательно и смысл самой затеи.

Оно так не работает. Так называемый кз  объемный виток вместе с центральным стержнем есть одновитковая обмотка. У каждого трансформатора она своя и они соединены. То есть имеем 1-витковую "вторичку" первого транса подключенную к 1-витковой "первичке" второго  транса. Никоим образом толщина на кпд не влияет в звуковом применении.
P.S. Почти такие же делал на сотни киловатт для индукционного нагрева c жидкостным охлаждением, вот там толщина играет.

  • Thanks (+1) 1
Posted
2 часа назад, BAA сказал:

Оно так не работает. Так называемый кз  объемный виток вместе с центральным стержнем есть одновитковая обмотка. У каждого трансформатора она своя и они соединены. То есть имеем 1-витковую "вторичку" первого транса подключенную к 1-витковой "первичке" второго  транса. Никоим образом толщина на кпд не влияет в звуковом применении.
P.S. Почти такие же делал на сотни киловатт для индукционного нагрева c жидкостным охлаждением, вот там толщина играет.

Именно об этом ранее я и написал. А токи Фуко - это паразиты, котрые приводят к нагреву, и магнитный поток которых, согласно правилу Лоренца направлен в сторону противополжную магнитному потоку их вызвавшему, соответственно уменьшая КПД системы.



  • Like (+1) 1
Posted
9 часов назад, Пикассо сказал:

ПОчему?

Вижу логику у написанного Евлампием, может упускаю из виду что, напишите, если не сложно.

Потому что короткозамкнутый  виток, (если это обмотка из одного витка) - это короткое замыкание в обмотке трансформатора, что является аварийным режимом работы трансформатора. Полезной работы такой трансформатор не производит, а вся энергия выделяется в виде тепла.

ВАА путает КЗ обмотку из одного витка и индуктор установки ТВЧ, который аж никак не является КЗ витком.

  • Like (+1) 1
