Recommended Posts

  • 2 months later...
Posted

Николай Евгеньевич, к нашему огромному сожалению, Юрий Робертович покинул нас навсегда, некоторое время назад....

Posted
48 minutes ago, Николай Сухов said:

Щас тоже туева хуча переобувшихся хуизытов, в течение 40 лет убеждающих, что они умнее Сухова, но с какого перепугу вы думаете, что я на них буду тратить время .

Я ехала за вами три дня и три ночи чтобы сказать как вы мне безразличны(с) Из фильма.

Posted
2 часа назад, Николай Сухов сказал:

Я не знал. Жаль. Светлая память.

Ну да ладно, тогда всем вам в подарок моя ссылка из предпредыдущего сообщения , про подробное сравнение класса АВ с классом DoubleCross Корделла и моим классом АВВА. https://youtu.be/iqsASEordQo . Уверен, многим понравится. :smile-29:

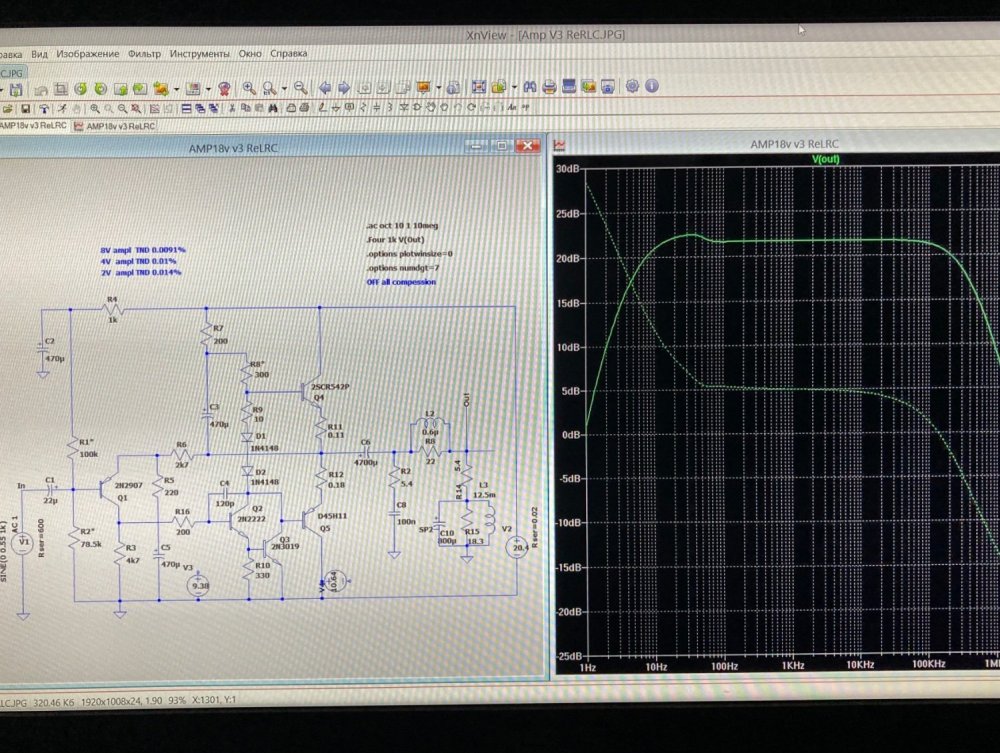

Моделировал обычный выходной каскад и оказалось , что при выборе различающихся эмиттерных резисторах npn и pnp транзисоров ,Кг так же успешно снижается . Транзисторы какие попались , можно сказать. Меня несколько другое интересовало .IMG_1679.thumb.jpeg.8da2326f4909e16d7905446fc29df8cc.jpeg

  • 2 months later...
Posted



В 12.04.2025 в 13:24, Николай Сухов сказал:

и моим классом АВВА

Надо будет пощупать это чудо.

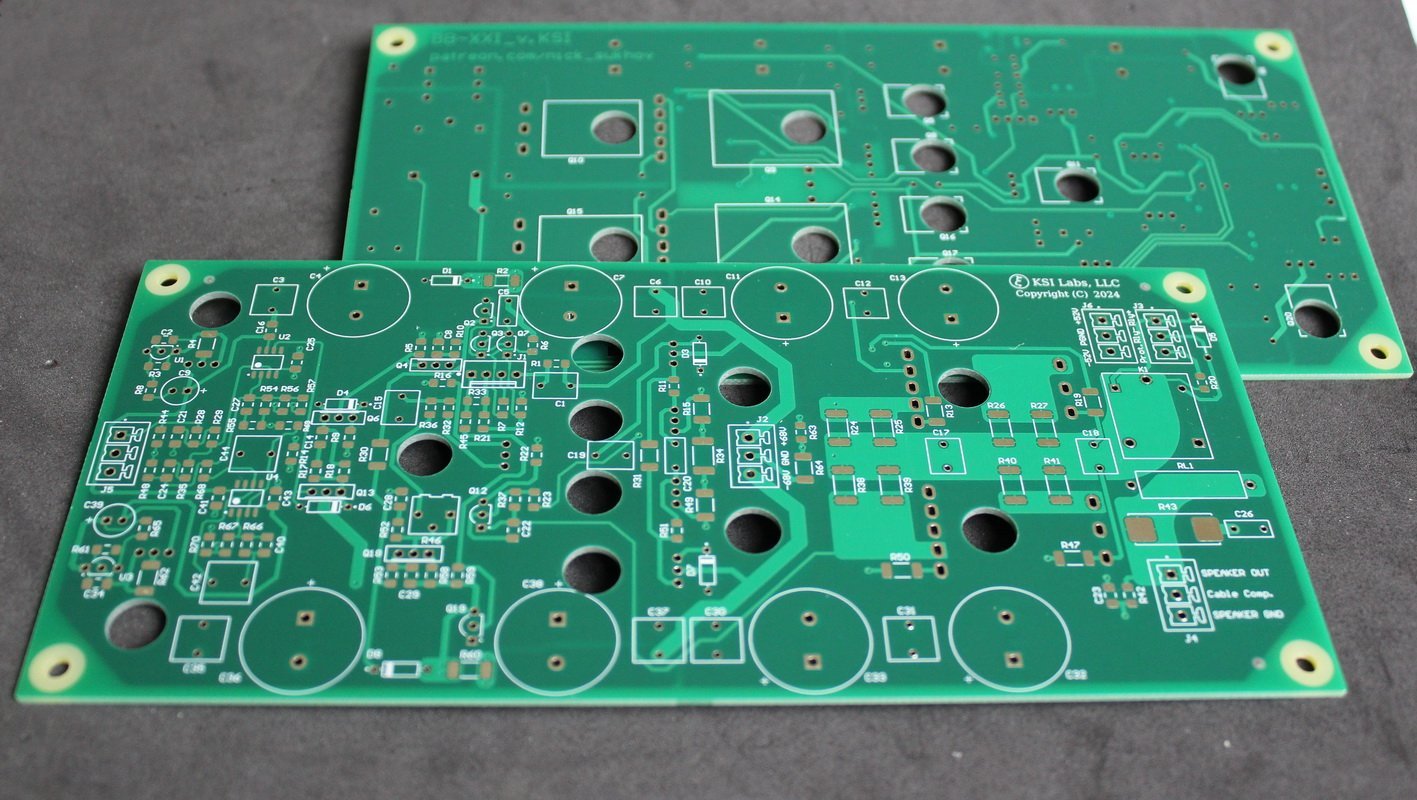

Платы уже раздобыл.


Posted
17 minutes ago, Russ3000 said:

Это та самая ABBA?

Если смещение в выходных парах разное, то да.
Вот его изъяснение, Фiга №5



Posted

Вроде как в H - следящее питание, в G - тоже, но ступенчатое. Вроде как размазывается exp(Ube/phiT), то есть переходная хар-ка.

Posted
5 часов назад, Сергей А сказал:

Если задать одинаковое питание выходных пар , то и получится это АВВА.

Получится Кенвуд 1977 года :)

На Веге схему приводили.

Posted
7 часов назад, Russ3000 сказал:

Получится Кенвуд 1977 года :)

На Веге схему приводили.

Проектировал усилок на дипломе , в классе G. Сейчас даже не  вспомню , но там несложно было. Что-то похожее и переключалось питание через диоды в выходных цепях.  40 лет не надо было, потерлось :)

Выходной усилитель векторного дисплея для ЭВМ ПО «ЛУЧ» выпускало.
О, «Графит» называлась.

Posted
9 minutes ago, Сергей А said:

Не все детальки прорисовались .

Чем богаты. Это кстати не Kenwood, а Yamaha. Но идея та же: у всех транзисторов смещение разное.
Искать на Веге, как и в любом другом форуме достаточно бессмысленно, если не знать точно где.
Выдаст 100500 страниц.

Posted
5 минут назад, BAA сказал:

Чем богаты. Это кстати не Kenwood, а Yamaha. Но идея та же: у всех транзисторов смещение разное.
Искать на Веге, как и в любом другом форуме достаточно бессмысленно, если не знать точно где.
Выдаст 100500 страниц.

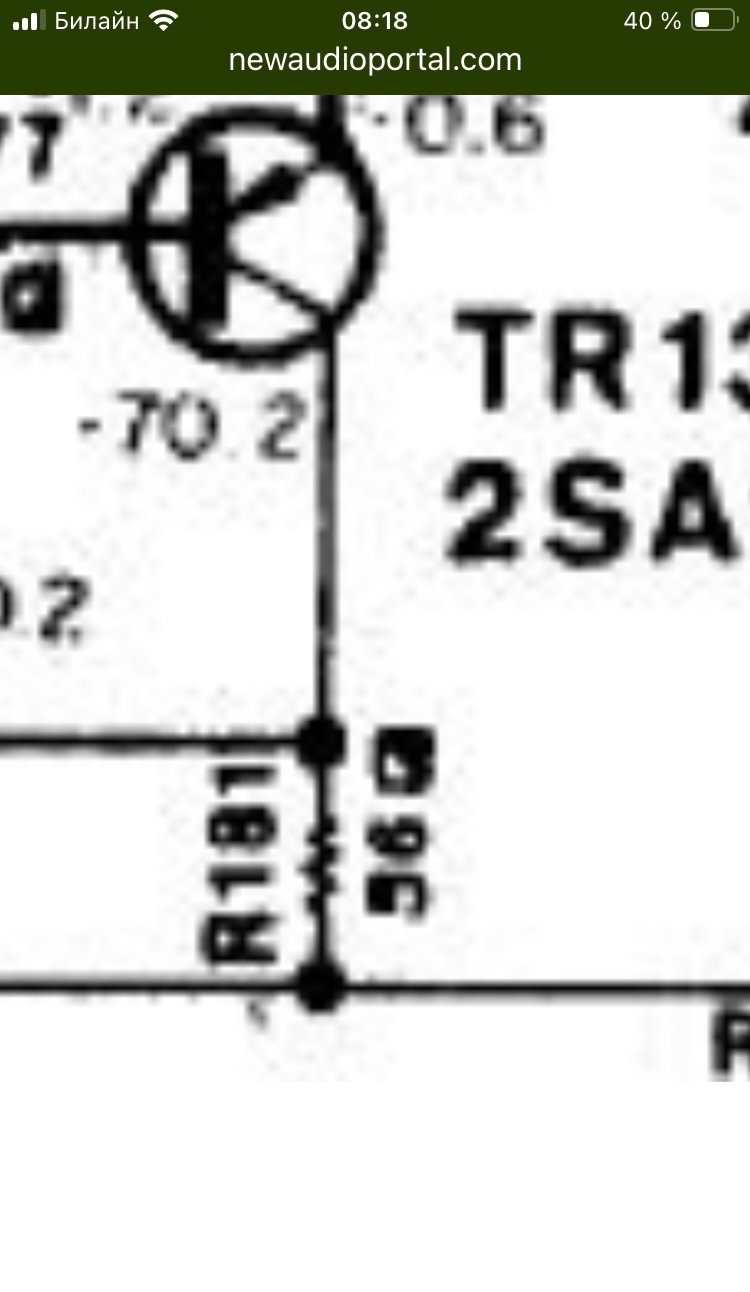

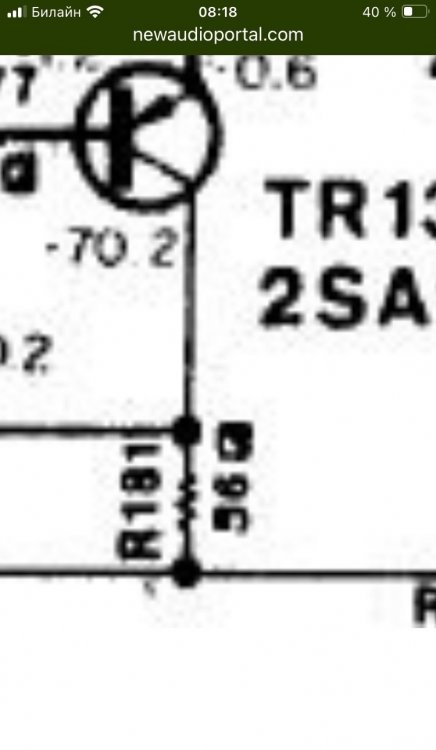

Да там подписано, просто контуров резисторов не прорисовало , точнее размазало.


Posted
1 час назад, BAA сказал:

Чем богаты. Это кстати не Kenwood, а Yamaha. Но идея та же: у всех транзисторов смещение разное.
Искать на Веге, как и в любом другом форуме достаточно бессмысленно, если не знать точно где.
Выдаст 100500 страниц.

Может и Ямаха, тему сам маэстро создал, мол, гляньте, чего изобрел, в конце ему указали на прототип лохматых годов, скорее всего тему прикрыли, "но осадочек остался".

  • Like (+1) 1
Posted

Вспомнилось что питание выходного каскада переключалось от уровня на выходе автоматически , с целью снижения рассеиваемой мощности. Там под 200 Вт усилок был быстродействующий.

Posted

Однажды допереключался, задумал поднимать напряжение импульсного БП в такт музыке, в итоге усилитель стал практически не нужен, играл сам БП :)

Posted
3 hours ago, Vokit said:

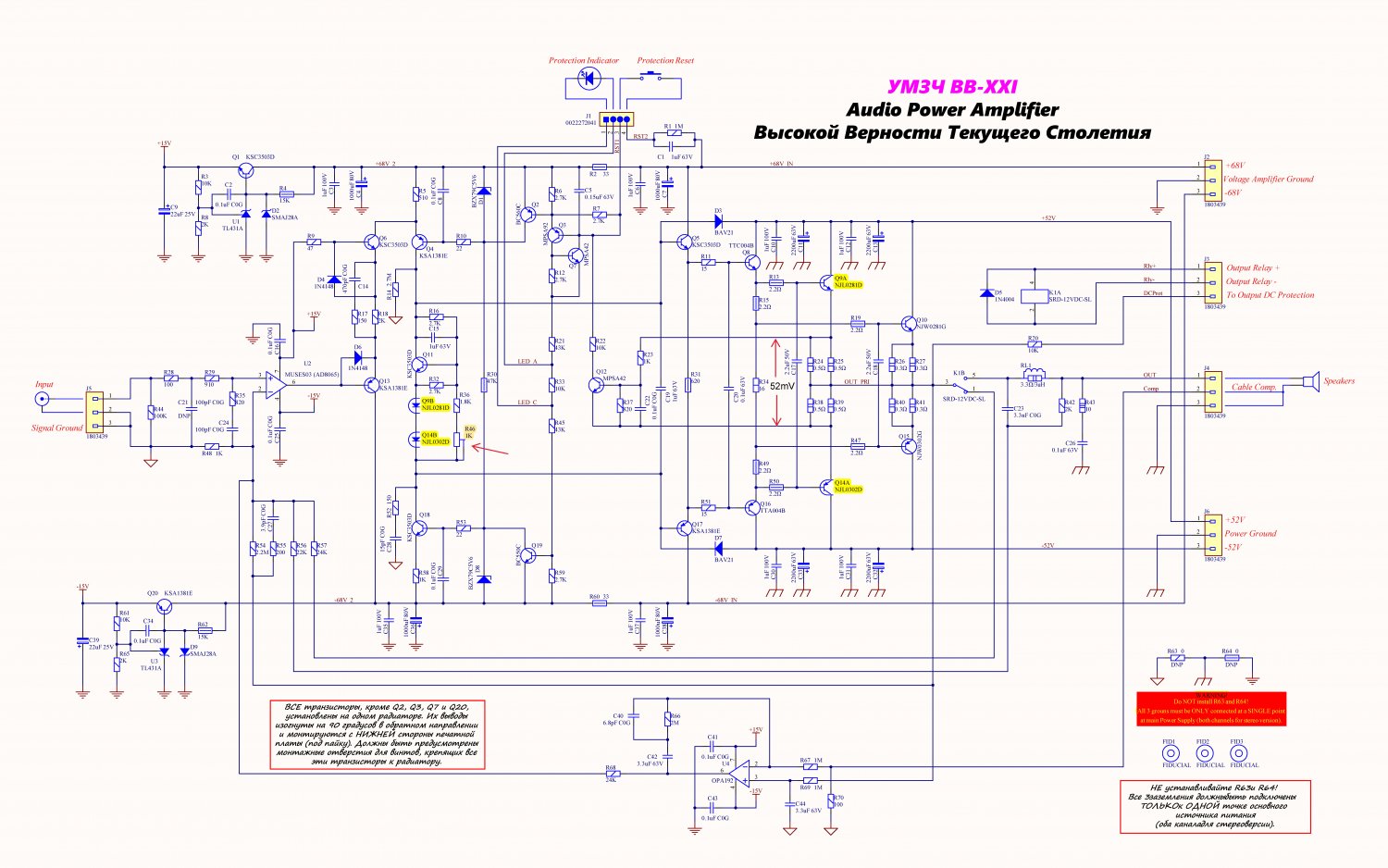

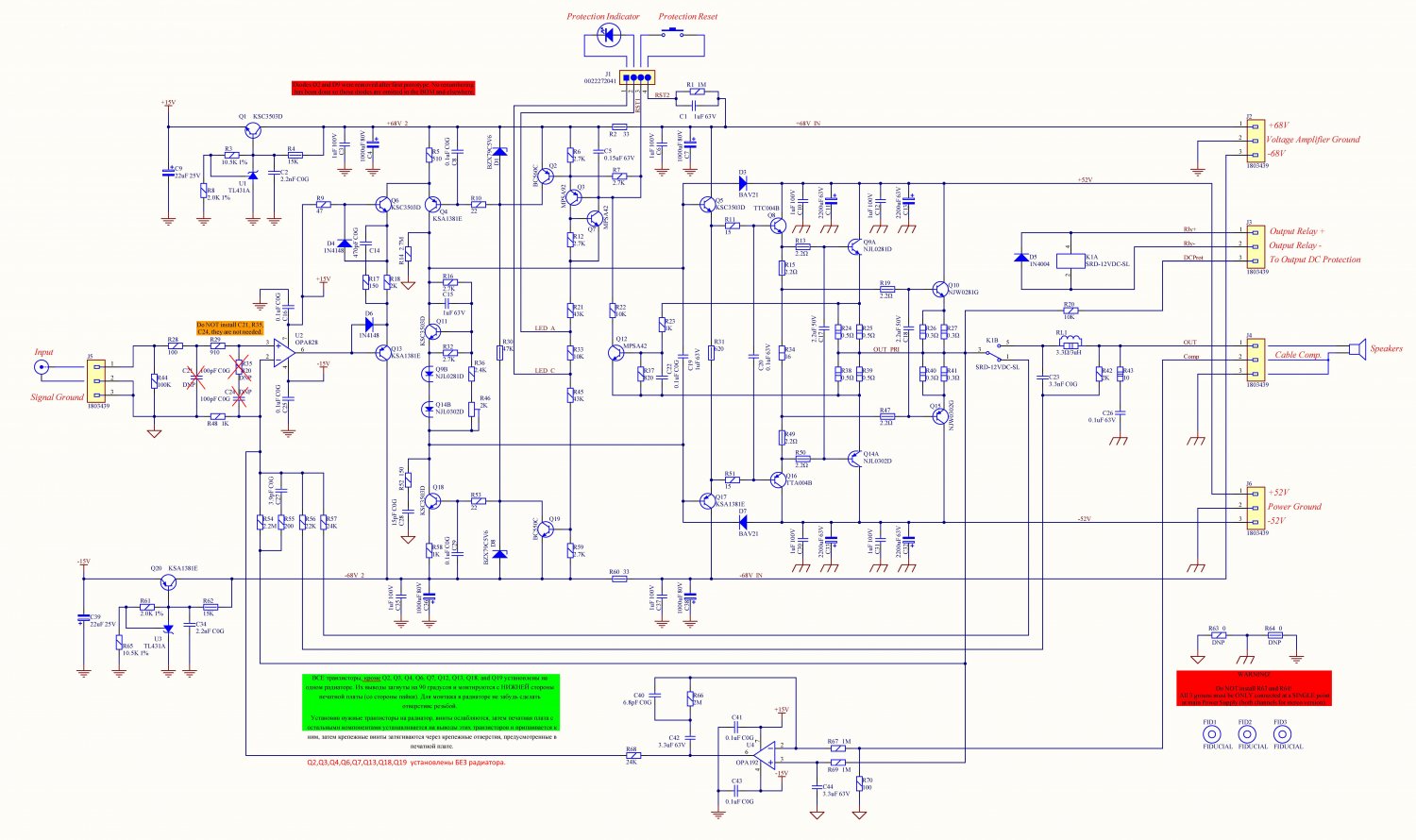

Вот посвежее редакция

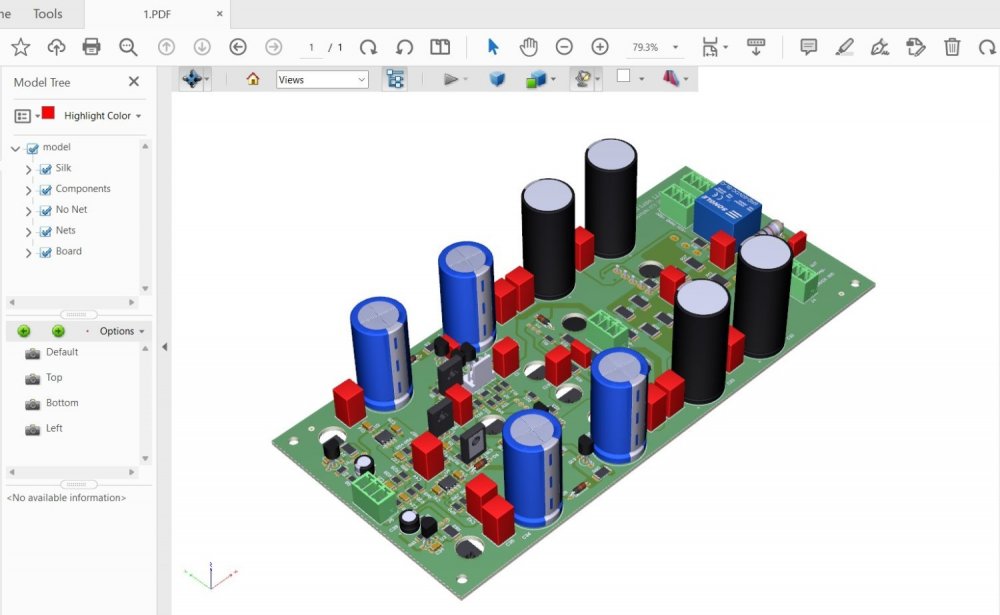

BB-XXI-0-0_3DPDF.PDF
Покажите, пожалуйста, версию Николая Евгеньевича. А не Торреса, не Кабушина и так далее.

Posted
13 часов назад, Vokit сказал:

BB-XXI-0-0_3DPDF.PDF 2.77 MB · 11 загрузок

Хороший файл, до того всё белое, что вообще ничего не видно !   :smile-29:
