Питание прямонакалов, задержка питания, и не только

юрий робертович
 Share

Recommended Posts

  • Replies 266
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Если накалы ламп отдельными накальниками, а накальная обмотка кенотрона на основном силовике..  то все проблемы решает единственный тумблер П2Т-14. Плавная подача анодного на прогретые лампы

Lukasarts
Lukasarts

От 1 до 9 минут...

Кружка
Кружка

Posted Images

Карабасс Proficient

Карабасс

Posted
Posted
В 26.08.2022 в 16:09, matss сказал:

в квартире переменное напряжение может менятся в течении суток от 218 до 238 В

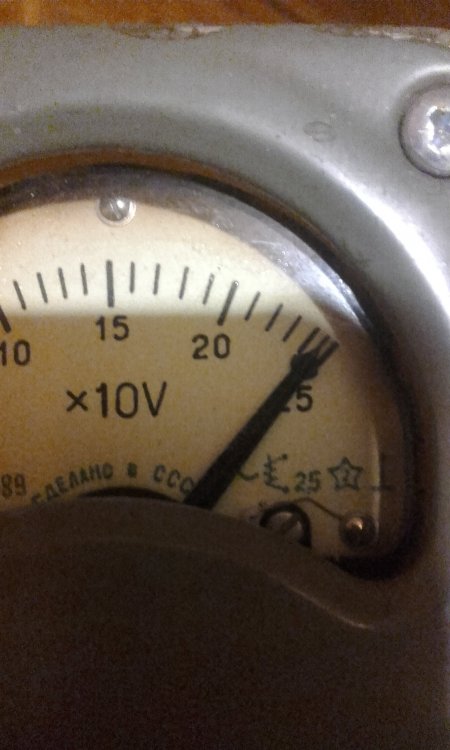

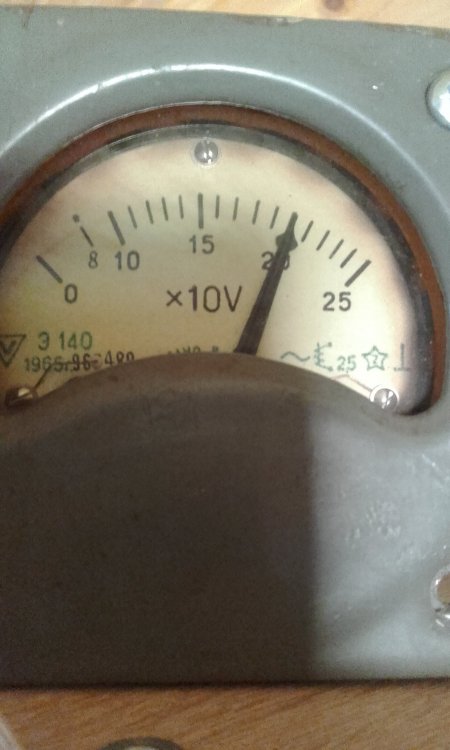

Это вообще в пределах нормы по госту! Вот скачки в течении 10 минут и так может целый световой день

20210511_095535.thumb.jpg.fbd53c60d6bb063958e6b1dad9e1c8fd.jpg20210510_212410.thumb.jpg.9f15c416ddd97c6626cf3b35f35d748d.jpg

matss Proficient

matss

Posted
Posted
1 час назад, Stan Marsh сказал:

+/-10% ГОСТ 29322-2014

Получается тогда, что настраивать режимы по питанию, нужно придерживаться 230   ?

matss Proficient

matss

Posted
Posted
2 часа назад, Карабасс сказал:

Вот скачки в течении 10 минут и так может целый световой день

Таких скачков в течении 10...15 мало, а вот в течении суток часто замечаю такие изменения.

matss Proficient

matss

Posted
Posted

Сейчас стал чаще подключать ЛАТР на его выходе выставляю переменку 227...230 В и настраиваю питание в различных радиоконструкциях.

DSH Collaborator

DSH

Posted
Posted

Есть ЛАТРы с моторным приводом, достаточно быстро реагируют на перепады.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, DSH сказал:

достаточно быстро реагируют на перепады.

Штука хорошая, но из комнаты для прослушивания их лучше убирать, если сеть нестабильна, они подвизгивают. Ну или квакают, у кого какие ассоциации.

matss Proficient

matss

Posted
Posted
36 минут назад, юрий робертович сказал:

Лампа +/- не считается...

Один автор схемы пишет (на форуме схема есть), чтоб постоянные напряжения были не более +/- 5 %, если в сети +/-10 % само собой меняются и напряжения по питанию, как тут быть ?

ДимДимыч Mentor

ДимДимыч

Posted
Posted

С чего это вдруг +/- 5%  ?

Дмитрий Андронников даже на свой лофтин  давал +/- 20%

  А что в сети +/- 10%  это совсем не плохо.

У меня раньше было 170....260, вот это плохо!

 Применял стабилизатор переменки.

Сейчас 225.....245 .   Вообще не заморачиваюсь.

Карабасс Proficient

Карабасс

Posted
Posted
4 часа назад, DSH сказал:

достаточно быстро реагируют на перепады.

Посмешили, достаточно быстро для чего? Чтобы ламповый телевизер не успел моргнуть кинескопом? https://www.youtube.com/watch?v=606qeUWH8Ao

Сервопривод, это едва ли не самый медленный стабилизатор



Карабасс Proficient

Карабасс

Posted
Posted
52 минуты назад, matss сказал:

если в сети +/-10 % само собой меняются и напряжения по питанию, как тут быть ?

Для ламповой техники или стабилизировать все или ничего.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, Карабасс сказал:

ламповый телевизер

Для них существовали феррорезонансные, с гордым названием типа "Олень". В принципе, нынче напряжение сети вряд ли уплясывает за 10%, а нормальный ламповый усилитель просто обязан при этом сохранять полную работоспособность. Иначе он ненормальный.

Xрюн222 Mentor

Xрюн222

Posted
Posted

У меня в ситуации 170-270 Ферро резонансные  и  дроссельные себя прекрасно показали. Правда, не "Олень", а что-то из пром.или измерительной техники. Дроссельные вообще особо удифильные - управление на лампах el84  и el21,

Stan Marsh Mentor

Stan Marsh

Posted
Posted
8 минут назад, Xрюн222 сказал:

Дроссельные вообще особо удифильные

Ферро - тоже вполне себе: дроссель и конденсатор. Кстати, не там ли были знаменитые СМ?:smile-11:

Guest Zampotech

Guest Zampotech

Posted
Posted

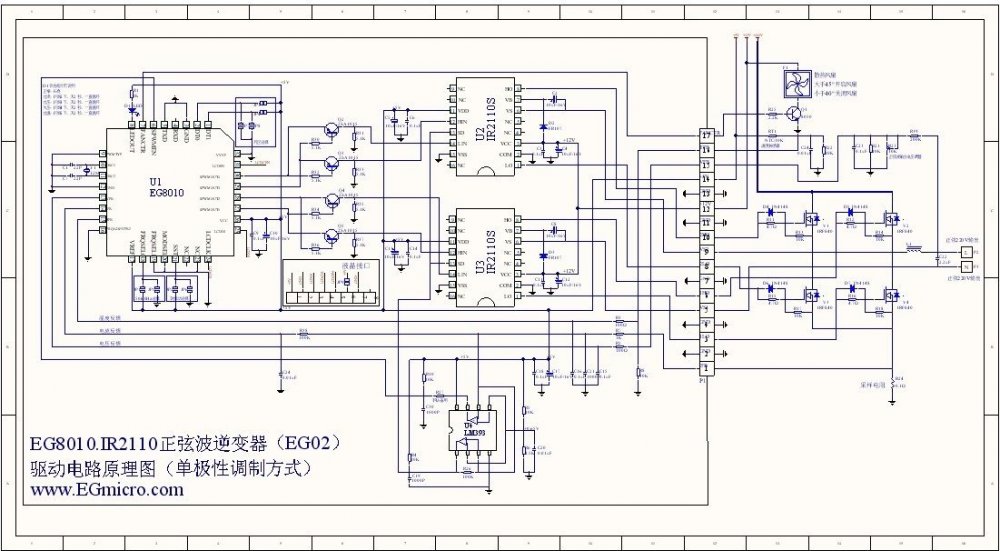

Есть такая микросхема, EG8010, она позволяет сделать сетевой стабилизатор до 1 квт и держит кварцованную частоту 50 или 60 гц.  Мне удалось сделать стабилизацию выходного напряжения 220 вольт при входном от 130 до 280 вольт. Делали для стабилизации  напряжения и частоты питания бортового обрудования при питании от пом-пом (бензоагрегатов)

Но есть засада - требуется хороший выходной фильтр, т.к. стабилизация происходит ШИМ способом. Но для моторного питания и питания всяких там котлов вполне подходит и без фильтра или с упрощенным фильтром.


юрий робертович Local

юрий робертович

Posted
  • Author
Posted

С года 2010 у меня работает активный фильтр-стабилизатор сетевого напряжения, для питания бытовой Hi-Fi и Hi-End аппаратуры. Стабилизатор обеспечивает выходное напряжение 220В+/- 3% при изменении сетевого напряжения от 190В до 250В и не искажает форму сетевого напряжения. мощность 600вт, кпд 99%, на мою систему хватает. Делал Владимир Тимофеев из Долгопрудного, тогда мне обошелся в 6 тыс. руб.

Зимой, 150в в сети, было почти всегда, активный фильтр-стабилизатор сетевого здороого помог. Сейчас лет пять уже в сети 230в, и зимой, и летом. Но фильтр-стабилизатор на стойку аппаратуры ставлю обязательно, помехи не люблю.

Фильтр-стабилизатор сделан просто, кто понимает, 5 отводов на автотрансформаторе, 5 симисторов, управляются оптронами в момент перехода сетевого напряжения через ноль (zero crossing), что обеспечивает отсутствие коммутационных помех. И фильтрА, ес-нно.
