Posted

Но ее оборжали и забыли. Попытка 2

Несколько лет назад Сергей Банковский предлагал Rx трансформаторы для классической схемы Rx корректора по Лихницкому. Я тогда стал одним из обладателей трансформатора, который довел конструкцию до конца. Звук поразил до такой степени, что обычные RC корректоры были забыты напрочь. Когда эйфория улеглась, занялся измерениями и все оказалось плохо - кривая соответствовала RIAA только в пределах 100...10000 Гц, и что самое мерзкое, трансформатор имел дикий резонанс примерно на 70 кГц, рост амплитуды начинался примерно с 16 кГц. После раздумий и измерений пришел к выводу, что во всем виновата индуктивность рассеяния и емкость монтажа, т.е. все зависит от конструкции. Приемлемых размеров конструкция не получалась, тогда я использовал обмотку для ВЧ коррекции для компенсации резонанса на ВЧ (фильтр настроил примерно на 90 кГц), а 75 мкС получил в первом каскаде корректора за счет индуктивности в истоке 2SK170.  Теперь АЧХ соответствует RIAA. Т.к. форум ламповый, практически избавился от камней на пути сигнала:

Усиление 1 каскада получилось 800, последний каскад нормирующий, дабы получить 1В RMS/

Если кто-то решит повторить схему помогу с настройкой и, при большом желании парой 2SK170.


  • Like (+1) 2
Posted

Идея: использовать динамическое сопротивление сток-исток полевого транзистора как составляющую часть RC фильтра в RIAAкорректоре.

947984730_2SK170.png.567a488d12dc780e7bcd121a83bc2d3d.png1183480970_.png.9d67ccab9c3902df3c709539991d0bb4.png

Рассмотрим схему на рисунке более подробно.

Коэффициент передачи k0 сигнала равен:

k0 = R3*S/(1+ŹL(jω) * S)

где:

R3 – нагрузка корректирующего каскада;

S - крутизна передаточной характеристики полевого транзистора;

ŹL() –комплексное сопротивление катушки индуктивности в истоке полевого транзистора.

ŹL() = jωL

ω – циклическая (круговая)частота;

L – индуктивность в истоке полевого транзистора.

т. о. математическая функция передачи частотной коррекции от входа к выходу каскада имеет вид:

Uout/Uin = R3* S/(1+j2π*f L*S)

Рассчитаем внутреннее сопротивление (сопротивление сток-исток) полевого транзистора 2SK170:
1. Сначала определяем   ток покоя транзистора Ic. Поскольку 2SK170 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=2,6-6,5mA, то для расчёта выберем этот ток равным

Iс = 3,5мА .
2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток, пересекающую Id = 3.5 mA. Величина напряжения затвор-исток, исходя из графика, получается

Uзи ≈ 0,020В .
3. Оценим значение крутизны передаточной характеристики полевого транзистора S = ΔIc/ΔUзипо графику. Изменение напряжения Uзи в интервале - (0,0 ...0,020) В приводит к росту стока 1,2 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе

S ≈ 1,2/0,020 = 60 мА/В.
4. Зная, что внутреннее динамическое сопротивление полевого транзистораRсиесть величина, обратная крутизне, получим:

Rси = ΔUзи/ ΔIc = 16,6 Ом.
5. По известной формуле расчета постоянной времени RL цепиτ = L/Rсчитаем индуктивность корректирующей цепочки для постоянной времени τ2=75мкс:

L = τ2 * Rси = 4,5 мГн

Схемное решение:



Для ММ головки с выходом 3-5 mV необходимо усиление порядка 1000 в области низких частот. Такой высокий коэффициент усиления  можно получить от каскодной схемы.

За основу взята схема корректора для ММ-картриджей Евгения Карпова “CRYSTALSOLID” опубликованная на сайте https://next-tube.com/которая была доработана в соответствие с описываемым решением.

Основное усиление сосредоточено в первом каскаде, реализованном по каскодной схеме на транзисторах VT1, VT2. Необходимый коэффициент усиления получен выбором номинала резистора R5. Между истоком и общим проводом VT1включена индуктивность, которая совместно с динамическим сопротивлением сток-исток транзистора VT1 образует коррекцию на ВЧ τ2=75мкс корректора.

Т.к. каскад имеет большое  выходное сопротивление, он нагружен на истоковый повторитель VT3 с трансформаторной нагрузкой МКТ 1. Низкое выходное сопротивление истокового повторителя (порядка 24 Ом) позволило нагрузить его на корректирующую цепь L2,R9, R10величины которых позволяют с высокой точностью рассчитать значения τ1=318 мкс и τ3=3180 мкс:

τ1= L2/R9;

τ3=L2/R10

на погрешность расчета влияют только активные сопротивления вторичной обмотки трансформатора МКТ 1 и индуктивности L2.

Выход корректирующей цепи L2,R9, R10 нагружен на высокое входное сопротивление каскада на электронной лампе C3m, который в свою очередь является нормирующим усилителем (выходное напряжение переменного тока около 1,5 В) с низким выходным сопротивлением (около 600 Ом). Усилитель особенностей не имеет.

Как резюме: мною собрано два экземпляра таких корректоров. Благодаря схемотехническому решению постоянные времени соответствуют расчетным с очень хорошей повторяемостью. Описывать качество дело неблагодарное, но по-моему такое решение не уступает Rx корректору Лихницкого опыт изготовления которого тоже имеется.

Как продолжение - есть желание заменить верхние мосфеты на электровакуумные приборы.

Идея: использовать динамическое сопротивление сток-исток полевого транзистора как составляющую часть RC фильтра в RIAAкорректоре.

947984730_2SK170.png.567a488d12dc780e7bcd121a83bc2d3d.png1183480970_.png.9d67ccab9c3902df3c709539991d0bb4.png

Рассмотрим схему на рисунке более подробно.

Коэффициент передачи k0 сигнала равен:

k0 = R3*S/(1+ŹL(jω) * S)

где:

R3 – нагрузка корректирующего каскада;

S - крутизна передаточной характеристики полевого транзистора;

ŹL() –комплексное сопротивление катушки индуктивности в истоке полевого транзистора.

ŹL() = jωL

ω – циклическая (круговая)частота;

L – индуктивность в истоке полевого транзистора.

т. о. математическая функция передачи частотной коррекции от входа к выходу каскада имеет вид:

Uout/Uin = R3* S/(1+j2π*f L*S)

Рассчитаем внутреннее сопротивление (сопротивление сток-исток) полевого транзистора 2SK170:
1. Сначала определяем   ток покоя транзистора Ic. Поскольку 2SK170 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=2,6-6,5mA, то для расчёта выберем этот ток равным

Iс = 3,5мА .
2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток, пересекающую Id = 3.5 mA. Величина напряжения затвор-исток, исходя из графика, получается

Uзи ≈ 0,020В .
3. Оценим значение крутизны передаточной характеристики полевого транзистора S = ΔIc/ΔUзипо графику. Изменение напряжения Uзи в интервале - (0,0 ...0,020) В приводит к росту стока 1,2 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе

S ≈ 1,2/0,020 = 60 мА/В.
4. Зная, что внутреннее динамическое сопротивление полевого транзистораRсиесть величина, обратная крутизне, получим:

Rси = ΔUзи/ ΔIc = 16,6 Ом.
5. По известной формуле расчета постоянной времени RL цепиτ = L/Rсчитаем индуктивность корректирующей цепочки для постоянной времени τ2=75мкс:

L = τ2 * Rси = 4,5 мГн

Схемное решение:



Для ММ головки с выходом 3-5 mV необходимо усиление порядка 1000 в области низких частот. Такой высокий коэффициент усиления  можно получить от каскодной схемы.

За основу взята схема корректора для ММ-картриджей Евгения Карпова “CRYSTALSOLID” опубликованная на сайте https://next-tube.com/которая была доработана в соответствие с описываемым решением.

Основное усиление сосредоточено в первом каскаде, реализованном по каскодной схеме на транзисторах VT1, VT2. Необходимый коэффициент усиления получен выбором номинала резистора R5. Между истоком и общим проводом VT1включена индуктивность, которая совместно с динамическим сопротивлением сток-исток транзистора VT1 образует коррекцию на ВЧ τ2=75мкс корректора.

Т.к. каскад имеет большое  выходное сопротивление, он нагружен на истоковый повторитель VT3 с трансформаторной нагрузкой МКТ 1. Низкое выходное сопротивление истокового повторителя (порядка 24 Ом) позволило нагрузить его на корректирующую цепь L2,R9, R10величины которых позволяют с высокой точностью рассчитать значения τ1=318 мкс и τ3=3180 мкс:

τ1= L2/R9;

τ3=L2/R10

на погрешность расчета влияют только активные сопротивления вторичной обмотки трансформатора МКТ 1 и индуктивности L2.

Выход корректирующей цепи L2,R9, R10 нагружен на высокое входное сопротивление каскада на электронной лампе C3m, который в свою очередь является нормирующим усилителем (выходное напряжение переменного тока около 1,5 В) с низким выходным сопротивлением (около 600 Ом). Усилитель особенностей не имеет.

Как резюме: мною собрано два экземпляра таких корректоров. Благодаря схемотехническому решению постоянные времени соответствуют расчетным с очень хорошей повторяемостью. Описывать качество дело неблагодарное, но по-моему такое решение не уступает Rx корректору Лихницкого опыт изготовления которого тоже имеется.

Как продолжение - есть желание заменить верхние мосфеты на электровакуумные приборы.


  • Like (+1) 1
Posted

Да в общем то тема уже создана. Осталось добавить пару фото ныне действующего корректора и то, что на способ коррекции подана заявка на изобретение (первое одобрение получено), но я ничего не имею против изготовления подобных корров себе любимому.IMG_20210508_133233.thumb.jpg.ed6de09d5ead0fcf6a6265cccc797a33.jpg

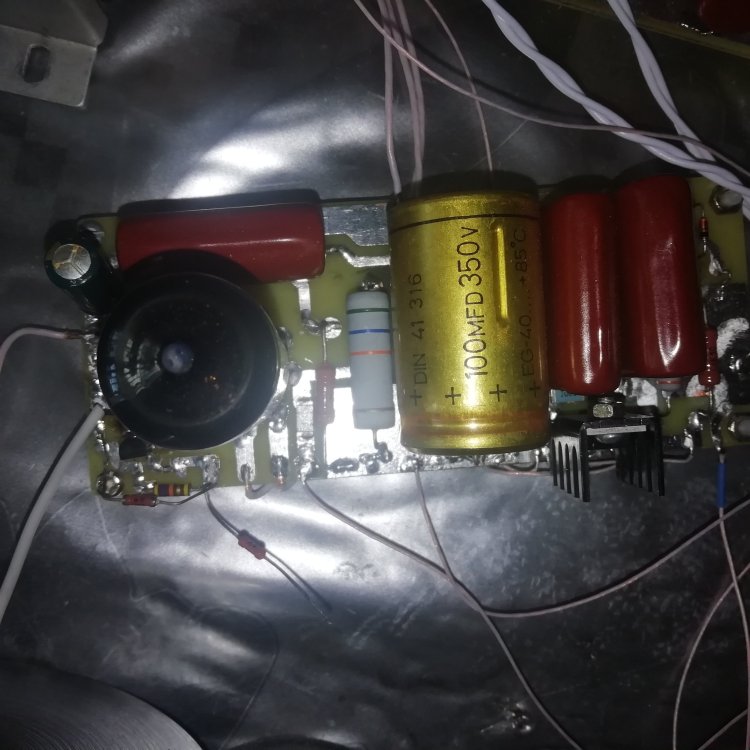

Сам корректор и внутренности БП

  • Like (+1) 1
Posted (edited)

А в чем тут изобретение? В использовании для LR коррекции виртуального сопротивления R активного прибора со стороны истока/катода? Такие варианты достаточно давно известны и некоторые опубликованы...

Из серийно выпускаемого фирменного, если не ошибаюсь, ЕАR 88 pb имеет коррекцию 75 мкс на катушке в истоке полевика.

Edited by Xрюн222
Posted

Да, конечно, но полевики в качестве R в RL фильтре RIAA я не встречал. Не в этом суть, не пройдет экспертизу, значит не пройдет.

Posted (edited)

Ну вот Вы не знаете схему еар88рв, не факт что эксперт её раскопает, скорее всего нет... Применительно к лампам, подобное решение, например, было на форуме С. Сергеева Хайэнд борда, там обитает SergeL. Причём как вариант, он там все три тау разом в катодной цепи обыграл. Я на подобном принципе делал усилитель воспроизведения для магнитофона, что, для коррекции IEC/CCIR, как оказалось, даже сложнее, чем для виниловой RIAA. И ещё и необходимость переключать стандарты CCIR/NAB + скорости, хотя бы 19/38 как минимум.

Лампы конечно не полевики, но 6ж9п, 6ж5п и тп, с "повышенной крутизной", вполне позволяют реализовать рассматриваемый тип коррекции



Edited by Xрюн222
Posted

А схему SergeL  помню, тем более он не первый, у меня не то, согласитесь. Честно говоря первый я или нет обсуждать не хочется, пусть решает ФИПС (правда здорово поржал, когда они выдали патент на вечный двигатель)

Posted

Бог с ней, с первостью. Да, разделение тау по каскадам несколько упрощает жизнь и может в итоге улучшить результат.

Posted

Теперь, кстати, если подать на индуктивность отрицательную ОС через резистор из какого нибудь следующего каскада, то эту индуктивность можно на порядок уменьшить.

  • Like (+1) 1
Posted
16 minutes ago, Xрюн222 said:

Теперь, кстати, если подать на индуктивность отрицательную ОС через резистор из какого нибудь следующего каскада, то эту индуктивность можно на порядок уменьшить.

Кстати или не очень, но L придется экранировать очень даже, пермаллоем, как собственно ГЗС.

Posted (edited)

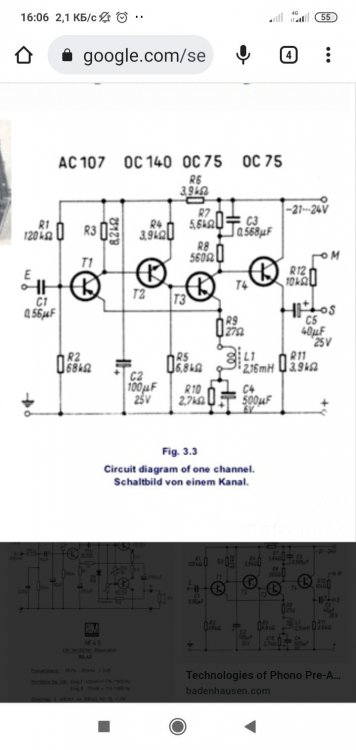

Вот ещё в тему, для полноты картины :). От 1963 г. Проверено, работает на ура.Выходной эмиттерный повторитель заменён на анодный, на подходящей лампочке...Транзисторы поменять по вкусу...


Edited by Xрюн222
Posted

Погодите, L у меня не экранирована от слова совсем хотя бы потому, что индуктивность миллигенри (именно отсюда реальное сопротивление исток-сток полтора-два десятка Ом, а не килоомы). Я уже писал, что помогу любому, кто захочет повторить, поэтому пусть кто-нибудь возьмется и кроме хорошего звука он получит ценный опыт. Думаю буду отвечать на конкретные вопросы тех кто займется повторением.

Posted

 В общем-то да, при 20 мА/В будет 50 Ом со стороны стока, но наводится все одно будет, хотя и сердечник замкнутый.


Posted (edited)

Тут как повезёт, индуктивность то маленькая, но и усиление на нч "бешеное"...

Edited by Xрюн222
  • 1 year later...
Posted
В 22.05.2022 в 09:26, johnson1496 сказал:

Идея: использовать динамическое сопротивление сток-исток полевого транзистора как составляющую часть RC фильтра в RIAAкорректоре.

947984730_2SK170.png.567a488d12dc780e7bcd121a83bc2d3d.png1183480970_.png.9d67ccab9c3902df3c709539991d0bb4.png

Рассмотрим схему на рисунке более подробно.

Коэффициент передачи k0 сигнала равен:

k0 = R3*S/(1+ŹL(jω) * S)

где:

R3 – нагрузка корректирующего каскада;

S - крутизна передаточной характеристики полевого транзистора;

ŹL() –комплексное сопротивление катушки индуктивности в истоке полевого транзистора.

ŹL() = jωL

ω – циклическая (круговая)частота;

L – индуктивность в истоке полевого транзистора.

т. о. математическая функция передачи частотной коррекции от входа к выходу каскада имеет вид:

Uout/Uin = R3* S/(1+j2π*f L*S)

Рассчитаем внутреннее сопротивление (сопротивление сток-исток) полевого транзистора 2SK170:
1. Сначала определяем   ток покоя транзистора Ic. Поскольку 2SK170 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=2,6-6,5mA, то для расчёта выберем этот ток равным

Iс = 3,5мА .
2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток, пересекающую Id = 3.5 mA. Величина напряжения затвор-исток, исходя из графика, получается

Uзи ≈ 0,020В .
3. Оценим значение крутизны передаточной характеристики полевого транзистора S = ΔIc/ΔUзипо графику. Изменение напряжения Uзи в интервале - (0,0 ...0,020) В приводит к росту стока 1,2 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе

S ≈ 1,2/0,020 = 60 мА/В.
4. Зная, что внутреннее динамическое сопротивление полевого транзистораRсиесть величина, обратная крутизне, получим:

Rси = ΔUзи/ ΔIc = 16,6 Ом.
5. По известной формуле расчета постоянной времени RL цепиτ = L/Rсчитаем индуктивность корректирующей цепочки для постоянной времени τ2=75мкс:

L = τ2 * Rси = 4,5 мГн

Схемное решение:



Для ММ головки с выходом 3-5 mV необходимо усиление порядка 1000 в области низких частот. Такой высокий коэффициент усиления  можно получить от каскодной схемы.

За основу взята схема корректора для ММ-картриджей Евгения Карпова “CRYSTALSOLID” опубликованная на сайте https://next-tube.com/которая была доработана в соответствие с описываемым решением.

Основное усиление сосредоточено в первом каскаде, реализованном по каскодной схеме на транзисторах VT1, VT2. Необходимый коэффициент усиления получен выбором номинала резистора R5. Между истоком и общим проводом VT1включена индуктивность, которая совместно с динамическим сопротивлением сток-исток транзистора VT1 образует коррекцию на ВЧ τ2=75мкс корректора.

Т.к. каскад имеет большое  выходное сопротивление, он нагружен на истоковый повторитель VT3 с трансформаторной нагрузкой МКТ 1. Низкое выходное сопротивление истокового повторителя (порядка 24 Ом) позволило нагрузить его на корректирующую цепь L2,R9, R10величины которых позволяют с высокой точностью рассчитать значения τ1=318 мкс и τ3=3180 мкс:

τ1= L2/R9;

τ3=L2/R10

на погрешность расчета влияют только активные сопротивления вторичной обмотки трансформатора МКТ 1 и индуктивности L2.

Выход корректирующей цепи L2,R9, R10 нагружен на высокое входное сопротивление каскада на электронной лампе C3m, который в свою очередь является нормирующим усилителем (выходное напряжение переменного тока около 1,5 В) с низким выходным сопротивлением (около 600 Ом). Усилитель особенностей не имеет.

Как резюме: мною собрано два экземпляра таких корректоров. Благодаря схемотехническому решению постоянные времени соответствуют расчетным с очень хорошей повторяемостью. Описывать качество дело неблагодарное, но по-моему такое решение не уступает Rx корректору Лихницкого опыт изготовления которого тоже имеется.

Как продолжение - есть желание заменить верхние мосфеты на электровакуумные приборы.

Идея: использовать динамическое сопротивление сток-исток полевого транзистора как составляющую часть RC фильтра в RIAAкорректоре.

947984730_2SK170.png.567a488d12dc780e7bcd121a83bc2d3d.png1183480970_.png.9d67ccab9c3902df3c709539991d0bb4.png

Рассмотрим схему на рисунке более подробно.

Коэффициент передачи k0 сигнала равен:

k0 = R3*S/(1+ŹL(jω) * S)

где:

R3 – нагрузка корректирующего каскада;

S - крутизна передаточной характеристики полевого транзистора;

ŹL() –комплексное сопротивление катушки индуктивности в истоке полевого транзистора.

ŹL() = jωL

ω – циклическая (круговая)частота;

L – индуктивность в истоке полевого транзистора.

т. о. математическая функция передачи частотной коррекции от входа к выходу каскада имеет вид:

Uout/Uin = R3* S/(1+j2π*f L*S)

Рассчитаем внутреннее сопротивление (сопротивление сток-исток) полевого транзистора 2SK170:
1. Сначала определяем   ток покоя транзистора Ic. Поскольку 2SK170 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=2,6-6,5mA, то для расчёта выберем этот ток равным

Iс = 3,5мА .
2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток, пересекающую Id = 3.5 mA. Величина напряжения затвор-исток, исходя из графика, получается

Uзи ≈ 0,020В .
3. Оценим значение крутизны передаточной характеристики полевого транзистора S = ΔIc/ΔUзипо графику. Изменение напряжения Uзи в интервале - (0,0 ...0,020) В приводит к росту стока 1,2 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе

S ≈ 1,2/0,020 = 60 мА/В.
4. Зная, что внутреннее динамическое сопротивление полевого транзистораRсиесть величина, обратная крутизне, получим:

Rси = ΔUзи/ ΔIc = 16,6 Ом.
5. По известной формуле расчета постоянной времени RL цепиτ = L/Rсчитаем индуктивность корректирующей цепочки для постоянной времени τ2=75мкс:

L = τ2 * Rси = 4,5 мГн

Схемное решение:



Для ММ головки с выходом 3-5 mV необходимо усиление порядка 1000 в области низких частот. Такой высокий коэффициент усиления  можно получить от каскодной схемы.

За основу взята схема корректора для ММ-картриджей Евгения Карпова “CRYSTALSOLID” опубликованная на сайте https://next-tube.com/которая была доработана в соответствие с описываемым решением.

Основное усиление сосредоточено в первом каскаде, реализованном по каскодной схеме на транзисторах VT1, VT2. Необходимый коэффициент усиления получен выбором номинала резистора R5. Между истоком и общим проводом VT1включена индуктивность, которая совместно с динамическим сопротивлением сток-исток транзистора VT1 образует коррекцию на ВЧ τ2=75мкс корректора.

Т.к. каскад имеет большое  выходное сопротивление, он нагружен на истоковый повторитель VT3 с трансформаторной нагрузкой МКТ 1. Низкое выходное сопротивление истокового повторителя (порядка 24 Ом) позволило нагрузить его на корректирующую цепь L2,R9, R10величины которых позволяют с высокой точностью рассчитать значения τ1=318 мкс и τ3=3180 мкс:

τ1= L2/R9;

τ3=L2/R10

на погрешность расчета влияют только активные сопротивления вторичной обмотки трансформатора МКТ 1 и индуктивности L2.

Выход корректирующей цепи L2,R9, R10 нагружен на высокое входное сопротивление каскада на электронной лампе C3m, который в свою очередь является нормирующим усилителем (выходное напряжение переменного тока около 1,5 В) с низким выходным сопротивлением (около 600 Ом). Усилитель особенностей не имеет.

Как резюме: мною собрано два экземпляра таких корректоров. Благодаря схемотехническому решению постоянные времени соответствуют расчетным с очень хорошей повторяемостью. Описывать качество дело неблагодарное, но по-моему такое решение не уступает Rx корректору Лихницкого опыт изготовления которого тоже имеется.

Как продолжение - есть желание заменить верхние мосфеты на электровакуумные приборы.


Пришло время заменить ничтожные камни на  благородные электровакуумные приборы. сожалению схема на втором посте ветки оказалась нерабочей. Причина - второй каскад: катодный повторитель на 6Н30П. После работы над ошибками получилось следующее:

Posted

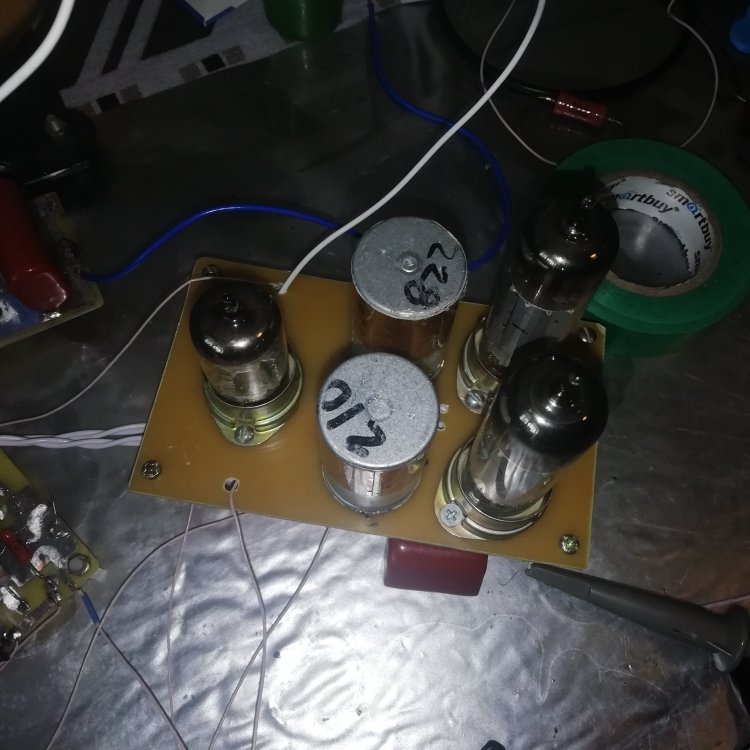

Первая лампа ef86. Естественно все лампы можно заменить на наши аналоги. Неприятным является тот факт, что факт, что в формировании тау учувствуют сопротивления индуктивностей (обмоток трансформатора) и, само собой динамическое сопротивление полевика, зависящее от самого транзистора и его рабочей точки. Хотя особых проблем это не вызвало. Корректор настроился очень легко. Придется делать законченную конструкцию.


LR RIAA лампы_1.pdf

  • Like (+1) 1
Posted

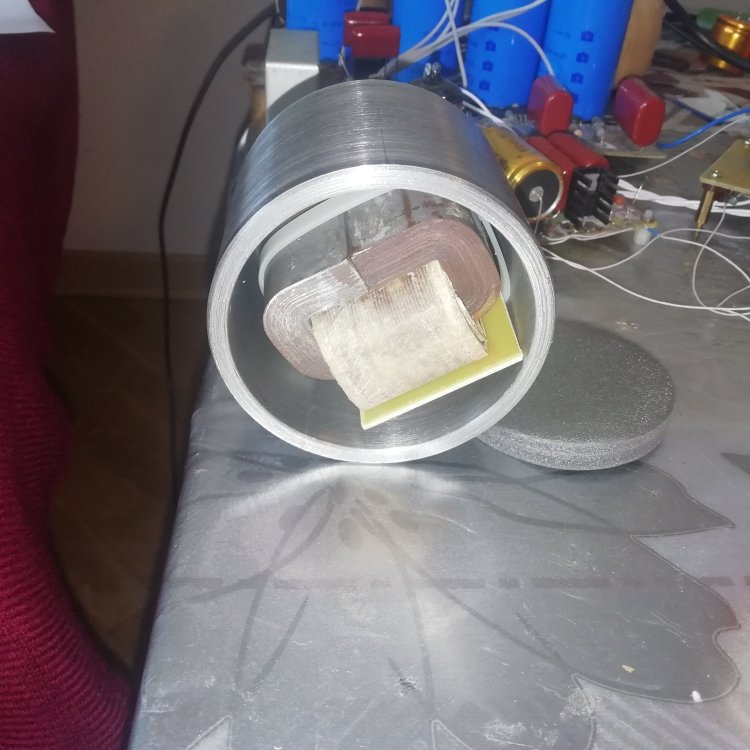

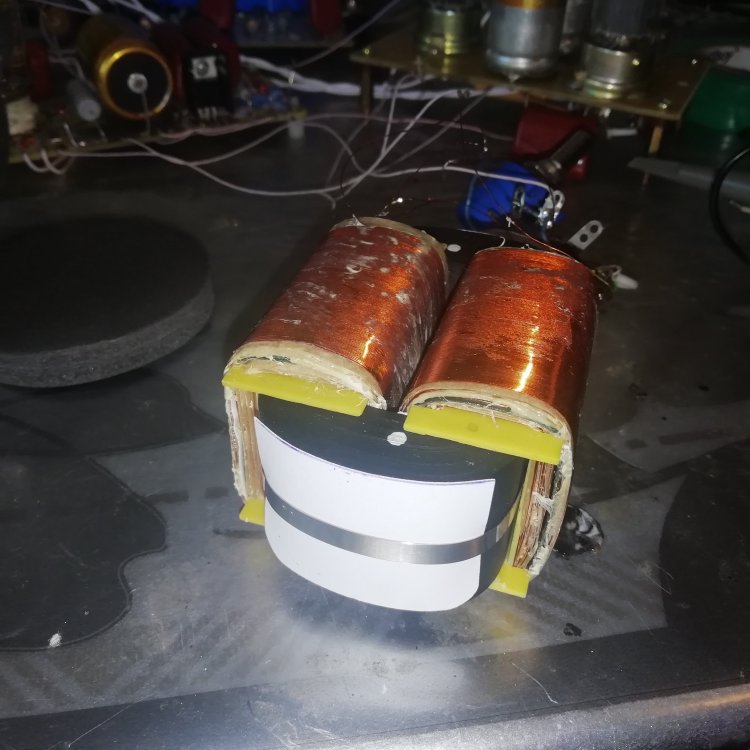

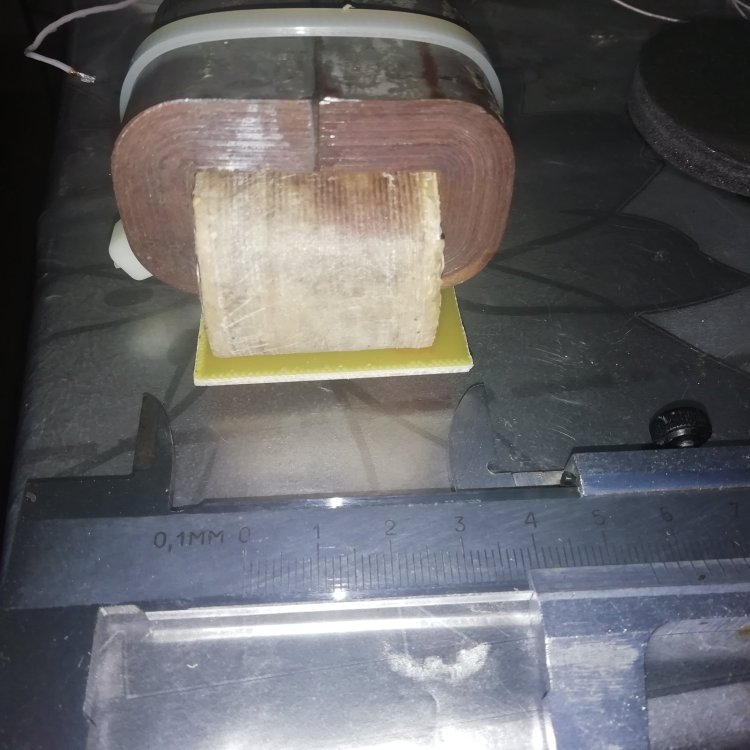

И выходной согласующий трансформатор с нужной индуктивностью рассеяния.

Выходное напряжение при 5 мВ на входе 530 мВ RMS.IMG_20230625_100012.thumb.jpg.1d9628131f925791049260d43d523a57.jpg

Posted

Да, естественно, я это отметил в заявке на изобретение и в сообщении Карпову.

Для тех, кто использует ММ головы, схему можно сильно упростить, если использовать формирование тау 75 мкС по Одесски:


Posted
41 minutes ago, johnson1496 said:

Первая лампа ef86.

Скажите, а зачем второй пентод, который электролитом зашунтирован?
