2 минуты назад, Aleksei сказал:

Максим в вашем проекте на 6av5 в драйвере какие лампы стоят.

Интересно схемку бы посмотреть ,и какие выходные трансформаторы стоят.

Posted
8 часов назад, Aleksei сказал:

Интересно схемку бы посмотреть ,и какие выходные трансформаторы стоят.

Делал куму на таких лампах (в триоде). Входная/драйверная - 6Г2, выходные тр-ры - Tango U-808 (3,5 кОм/8 Ом).

Posted

Схему не рисовал, только записывал замеренные напряжения ("цэшка" - Fluke 27 II). После кенотрона 5Ц3С - Е=342 В, конденсатор 5,6 мкФ Solen MKP, дроссели по 10 Гн (каждый на свой канал), у выходной лампы электролит 1500 мкФ Itelcond, на нём Еа=334 В, у выходной лампы Ua=322 В, Rc2=200 Ом, Rc1=400 кОм МРГЧ, Rk=794 Ом (два соединённых последовательно ПЭВ-20), Ск=60 мкФ (три в параллель ОМБГ), Uk=51 В. Межкаскадный конденсатор изначально стоял 0,5 мкФ МБГИ, но один пробило, пришлось поставить алюминиевый Дженсен на 0,1 мкФ. Входным каскадом ещё толком не занимался. В RC-фильтре питания входного каскада - резистор 1,5 кОм + электролит 470 мкФ Nichicon. Еа=332 В, анодный резистор 180 кОм АВ, Ua=175 B, катодный резистор 1,8 кОм АВ, катодный конденсатор 0,068 мкФ плёнка Molded, Uk=1,5 B. Rc=300 кОм МРХ, регулятор громкости 20 кОм EIZZ.

Posted
В 24.03.2024 в 15:13, Aleksei сказал:

Интересно схемку бы посмотреть ,и какие выходные трансформаторы стоят.

Схема нет уже

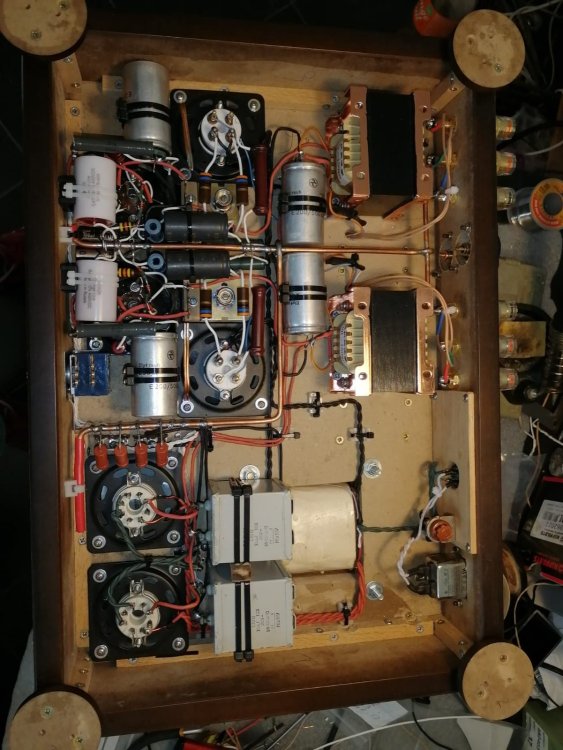

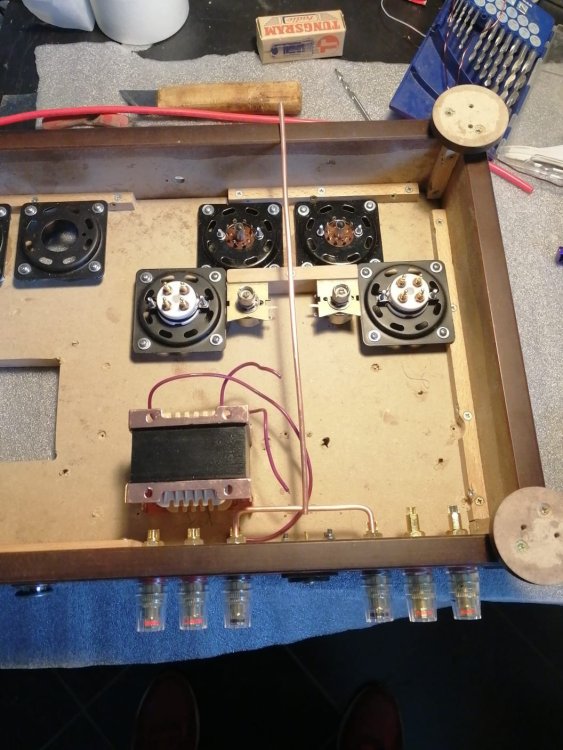

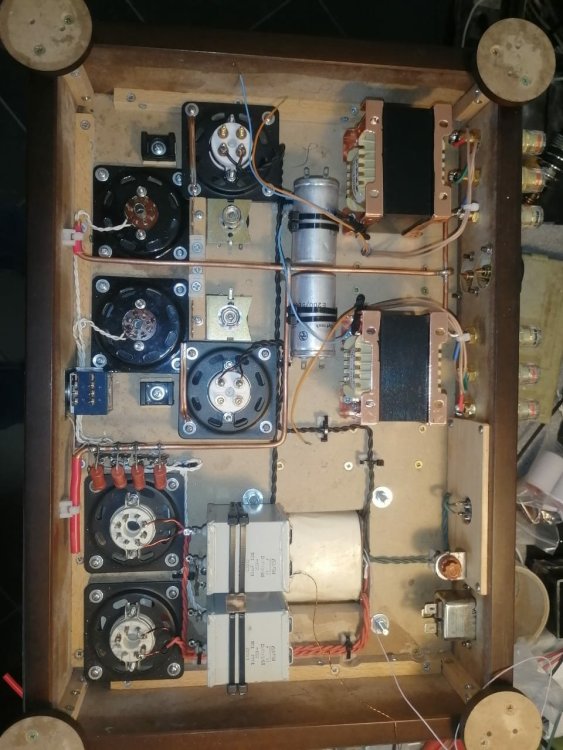

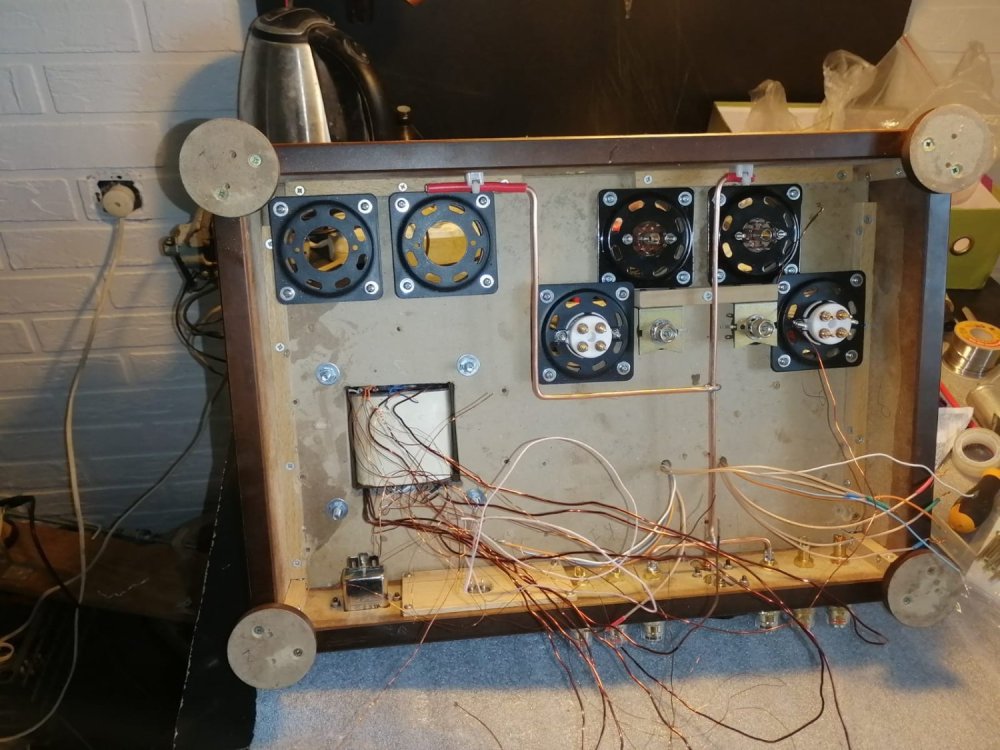

питание 320 вольт, в катоде 6AV5 1K. конденсатор 100mF Simens Sikorel

Развязывающий резистор 3К ТВО

В анодк 6Г2 150К ВС, в катоде 1,5K английский карбон. конденсатор  jovial toshin 1000mF

Сеточные резисторы все 330K carbon Film IRC RN75C

Выходные трансформаторы Китай, клоны Audio Note 3.5K 4-8 ом, индуктивность 19,5 и 20 генри

Разделительный конденсатор Black Cate 0.1mF 1000V



  • 1 month later...
  • 2 weeks later...
  • 3 months later...
  • 2 weeks later...
Posted

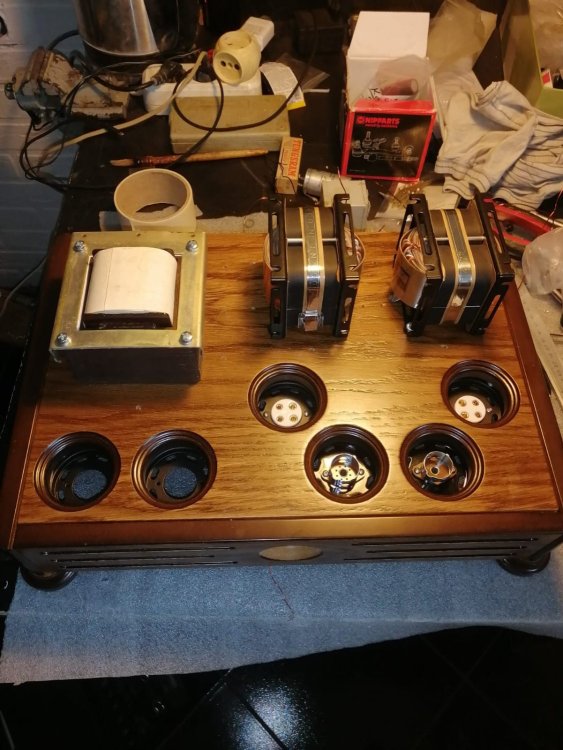

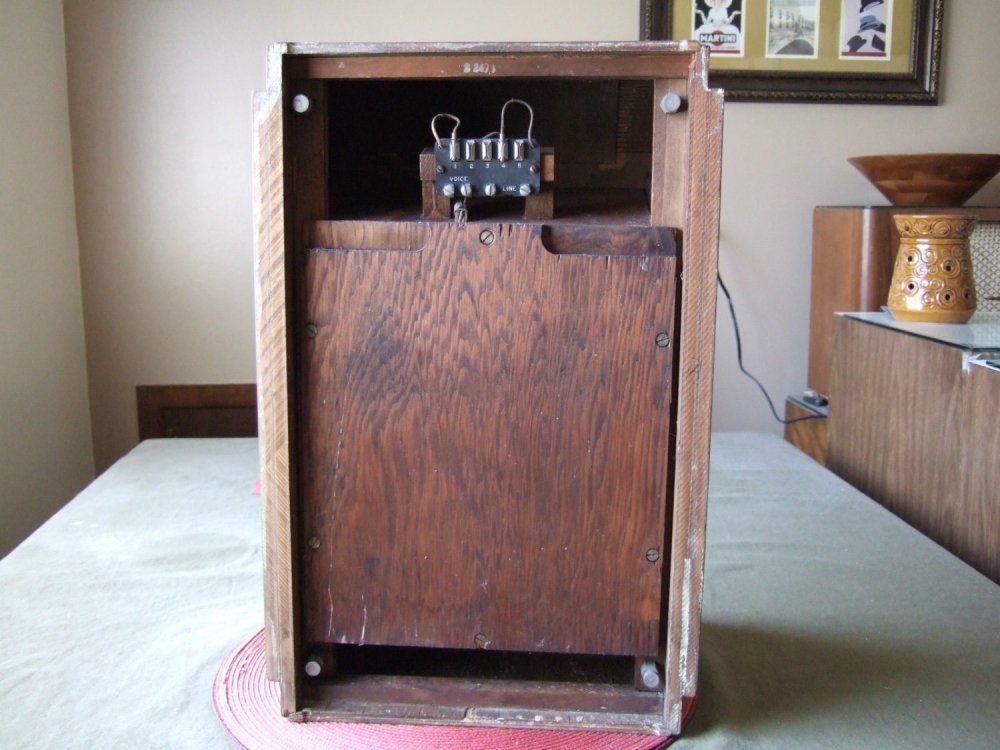

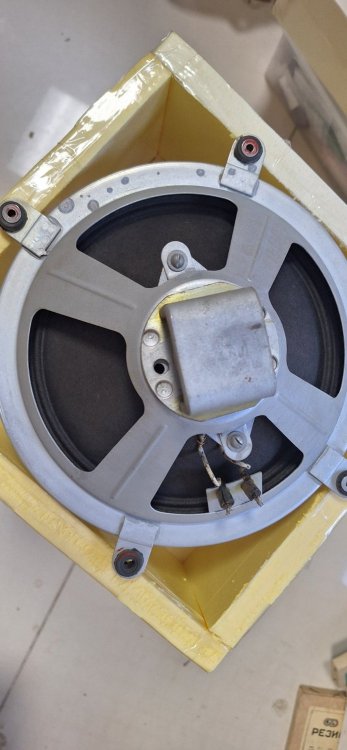

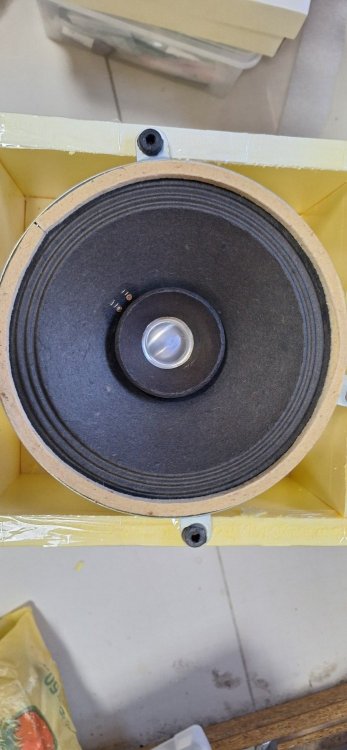

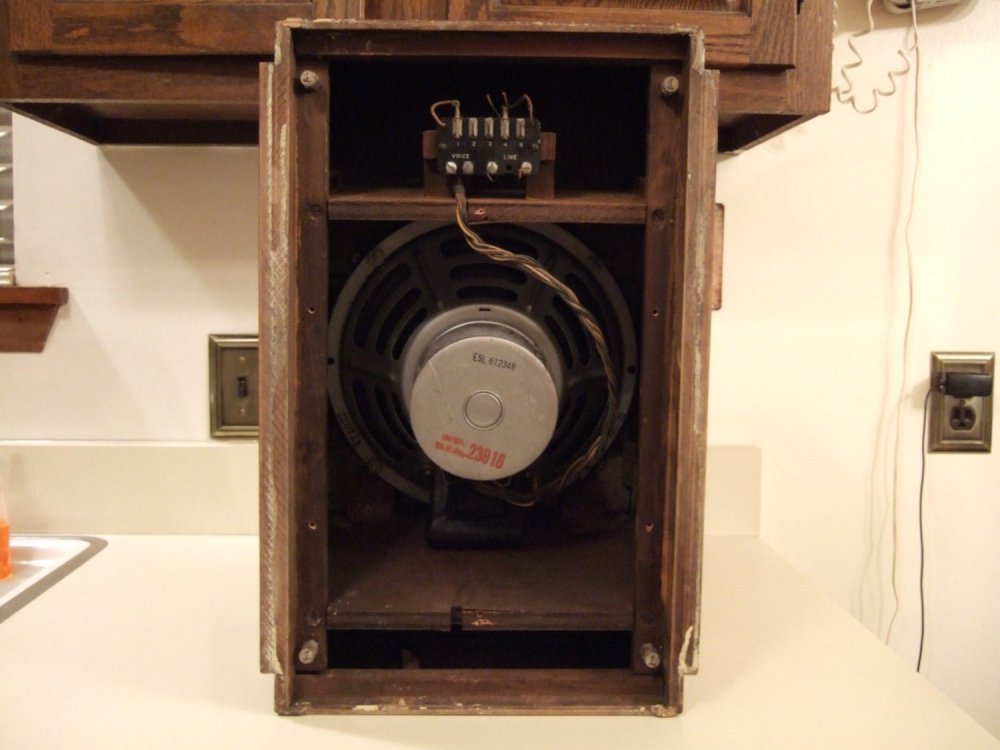

Недавно удалось прикупить 6 динамиков 6ГДР-1.
