Posted
3 минуты назад, Сергей А сказал:

Да у меня тоже встроенная карта , но нет такого забора. :) нужно проверить Вам.

Провода длинные, хоть и экранированные, но дополнительно наводки ловят, что поделать. Хочу сделать отдельный стенд для тестов, но пока никак.

Posted

Где-то проблема , слева от 1кГц фон усилен , а гармоники справа -нет. То есть где-то лезет в приставке. Может в ней петля по земле. Если оторвать землю с разьема на выходе попробовать ? Внутри компа же они связаны.
В приставке я имею ввиду.

Posted
37 минут назад, Сергей А сказал:

Где-то проблема , слева от 1кГц фон усилен , а гармоники справа -нет. То есть где-то лезет в приставке. Может в ней петля по земле. Если оторвать землю с разьема на выходе попробовать ? Внутри компа же они связаны.
В приставке я имею ввиду.

Скорее всего да, вход на неё двумя проводами экранированными идет - на каждый канал свой провод. Я подумываю переделать её. Сделать на разъемах под стандартные кабели и дискретным регулятором.

Posted

Владимир, скажите пож. какой концепции вы придерживались разводя так платы?

__01.jpg.784c5d31c1d97e2098900d009c6e7532.jpg            yYkIWsMzgS4.jpg.639d3ff5c45f9b0368c3d4d5822e7c5d.jpg

Спойлер





Posted
3 часа назад, юрий робертович сказал:

Усилитель Перепелкина который я принес на ветку, он мне понравился лаконичностью и простотой, могу лишний раз повторить. Остальных пока не вижу, ну не нравятся мне слишком заумные

wp final.jpg

И в других тоже никакой зауми нет. Тот же самый принцип коррекции. Могу за каждый проводок отчитаться, для чего и зачем.

Posted
1 час назад, sound сказал:

Владимир, скажите пож. какой концепции вы придерживались разводя так платы?

__01.jpg.784c5d31c1d97e2098900d009c6e7532.jpg            yYkIWsMzgS4.jpg.639d3ff5c45f9b0368c3d4d5822e7c5d.jpg

  Показать контент





Эти платы проектировались для рисования  рапидографом на плоттере. Исходя из этого форма и ширина проводников.

Posted
12 часов назад, Сергей А сказал:

Да просто на разьеме откиньте землю , на одном или другом , повлияет ли.

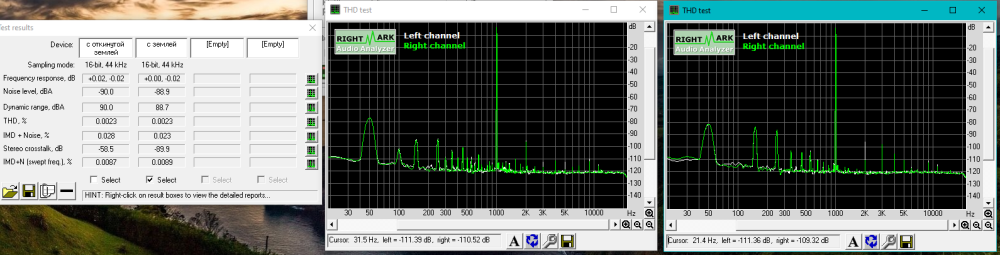

Сделал. Слева с откинутой землёй, справа - с подкинутой. 2.thumb.png.abd9c9ac381ad58df32df463fc496e82.png

Posted
39 минут назад, Den101 сказал:

Сделал. Слева с откинутой землёй, справа - с подкинутой. 2.thumb.png.abd9c9ac381ad58df32df463fc496e82.png

Кратная 100 пропала. 100-200-300.
Осталась странная помеха
50 + 100+100+100 Гц.
то есть 150-250-350 Гц ,

трехфазная :) какая-то.

Posted
6 минут назад, Сергей А сказал:

Кратная 100 пропала. 100-200-300.
Осталась странная помеха
50 + 100+100+100 Гц.
то есть 150-250-350 Гц ,

трехфазная :) какая-то.

В компьютере много разных устройств внутри + к нему ещё подключено несколько, кабелей змеится довольно много :) К тому же у приставки входной кабель около 2м, вот наводки и ловит (худенький он, китайский). Что их рожает - ХЗ, может вентиляторы, может USB-устройства какие. Поэтому, на данном этапе я всё, что ниже -90дБ условно игнорирую.

Posted
В 11.02.2023 в 18:11, Владимир Перепелкин сказал:

Ступенька полностью исчезает примерно при токе покоя 30 мА. Если требуется больше ток покоя что то неисправно.

Осциллограф есть?

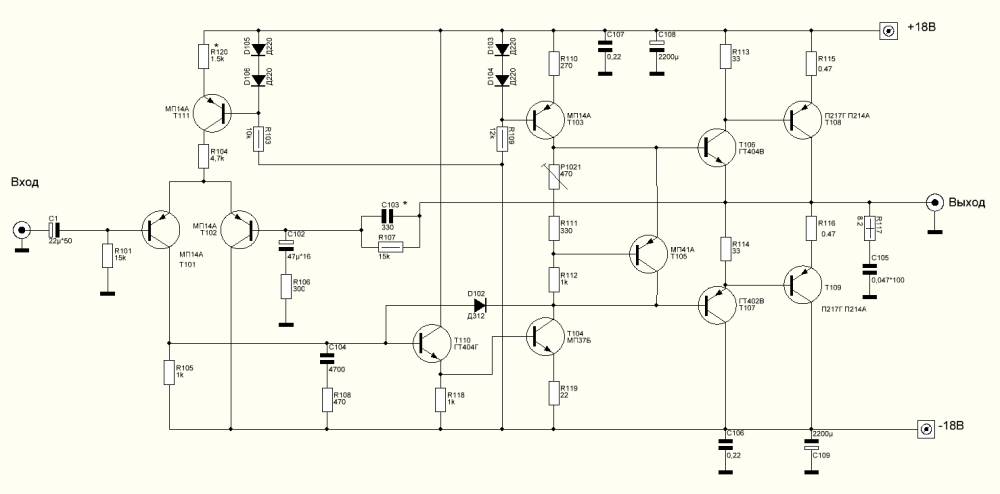

Во вложении самая последняя редакция схемы и платы.

новый_филин.zip 76.85 \u043a\u0411 · 18 загрузок

Владимир, а есть к нему эталонная карта напряжений?

Обнаружил неисправность, причину пока не нашёл - при включении усилителя с подключенной нагрузкой положительное плечо БП уходит в защиту (БП исправен, каждое плечо проверил подключением нагрузочного резистора 10 Ом), если нагрузку усилителя хоть на долю секунды отключить - он запускается.

Ещё мне не нравится, что Т110 работает за пределами ОБР, может причина в этом?

Posted
11 минут назад, юрий робертович сказал:

Den101, плюньте на все, паяйте схему которую я рекомендовал, и БЕЗ дурацких стабов г-на Перепелкина, ИМХО. И предохранители не забудьте.

По примерно аналогичной схеме (за минусом первого каскада) пару усилителей собрал - нравится.

Прикол-то как раз был попробовать с дифкаскадом и ГСТ на германии.

Posted
В 12.02.2023 в 07:55, юрий робертович сказал:

Усилитель Перепелкина который я принес на ветку, он мне понравился лаконичностью и простотой, могу лишний раз повторить. Остальных пока не вижу, ну не нравятся мне слишком заумные

wp final.jpg

Какие требования к конденсатору С118?  кроме обозначенных на сх.

Posted
13 минут назад, Дед-ка сказал:

Какие требования к конденсатору С118?  кроме обозначенных на сх.

Там С110. Я ставил 2 по 2000 в параллель типа К50-3Б (или подобных) - самые живучие (выходной конденсатор обычно гибнет первым) и звук нормальный. С джамиконами понравилось меньше.

Posted
2 часа назад, Den101 сказал:

По примерно аналогичной схеме (за минусом первого каскада) пару усилителей собрал - нравится.

Прикол-то как раз был попробовать с дифкаскадом и ГСТ на германии.

И как ощущение разницы ?

Posted
24 минуты назад, Сергей А сказал:

И как ощущение разницы ?

Пока что классика лучше. Но схему с дифом ещё не допилил, поэтому окончательный вывод рановато делать.

  • Thanks (+1) 1
Posted
12 минут назад, Дед-ка сказал:

-не ожидал про  К50-3Б/????  а по частоте? обычно плёнкой шунтируют.

Плёнкой  0,22—1мкФ всегда шунтирую. Это уже как аксиома, поэтому и не пишу отдельно.

Posted
3 часа назад, Den101 сказал:

Владимир, а есть к нему эталонная карта напряжений?

Обнаружил неисправность, причину пока не нашёл - при включении усилителя с подключенной нагрузкой положительное плечо БП уходит в защиту (БП исправен, каждое плечо проверил подключением нагрузочного резистора 10 Ом), если нагрузку усилителя хоть на долю секунды отключить - он запускается.

Ещё мне не нравится, что Т110 работает за пределами ОБР, может причина в этом?

Коллектор VT110 переключи на землю. Не у всякого МП37 Uce max больше 30 В. Это я проглядел. Привык к кремниевым транзисторам.  Карту напряжений удобно в симуляторе смотреть. Могу файлик для симулятора положить.

Posted
43 минуты назад, юрий робертович сказал:

Пленкой шунтировать вых. конденсатор, а зачем? Если хороший, нафиг не надо, а если дурацкий китаез, хоть зашунтируйся, все равно говно.

С двоякой целью - повышение долголетия и расширение возможностей на ВЧ. Может, оно и не нужно, но мне спокойнее.

34 минуты назад, Владимир Перепелкин сказал:

Коллектор VT110 переключи на землю. Не у всякого МП37 Uce max больше 30 В. Это я проглядел. Привык к кремниевым транзисторам.  Карту напряжений удобно в симуляторе смотреть. Могу файлик для симулятора положить.

Ок

Posted

По выходному конденсатору: пришёл к выводу, что на выход нужно ставить конденсаторы, которые применяют в импульсных БП уважаемые фирмы.
