Recommended Posts

Posted

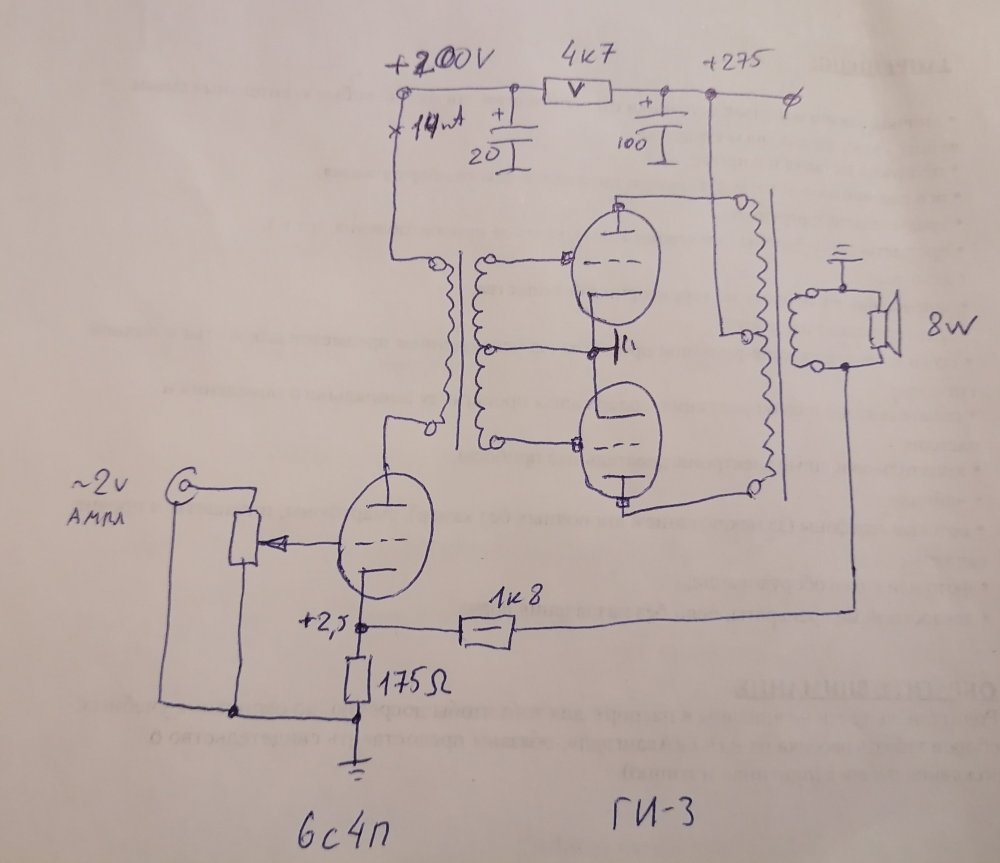

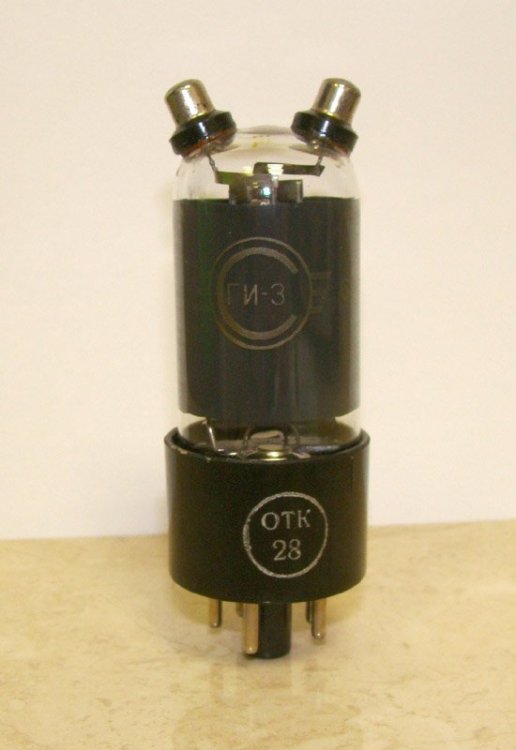

Очень линейная лампа и одна из немногих, для которых есть ВАХ для положительного напряжение на сетке.

GI-3_as.doc

  • Like (+1) 2
Posted

Очень интересно. Можно поподробнее: мощность, полоса, искажения. И главное: чем обусловлено столь низкое напряжение питания?

Posted
3 минуты назад, johnson1496 сказал:

Очень интересно. Можно поподробнее: мощность, полоса, искажения. И главное: чем обусловлено столь низкое напряжение питания?

Виноват, попутал с ГИ-4

Posted

Очень даже интересно. С красивых "чёртиков" и такая мощность!:smile-28:

Выходной ТВТ-20 ?  А межкаскадный не промышленный?

     Вместо 6н6п видимо можно 6Н12С ?


Posted

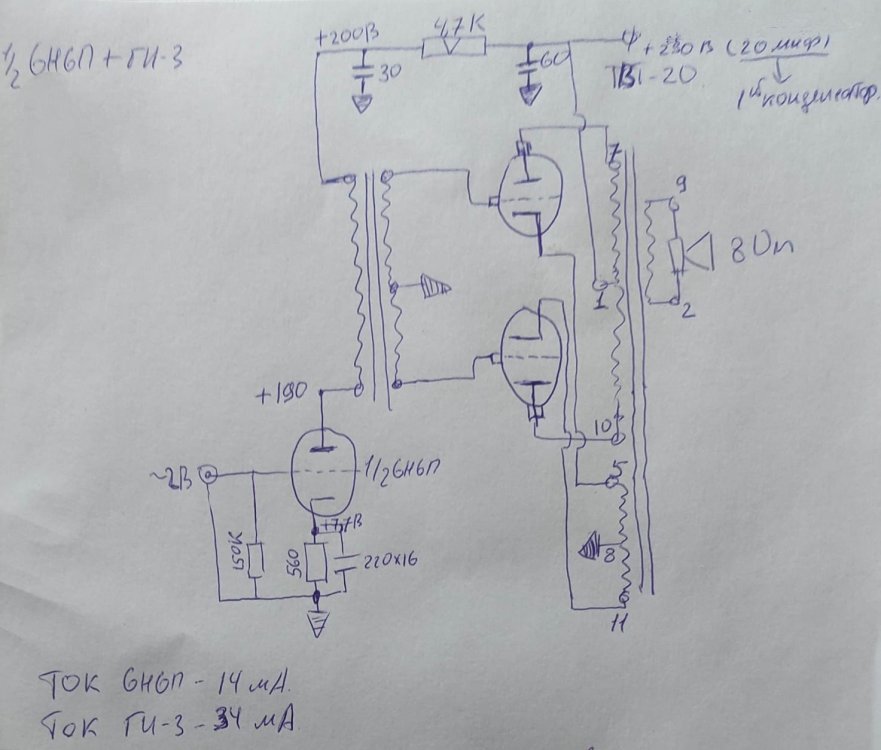

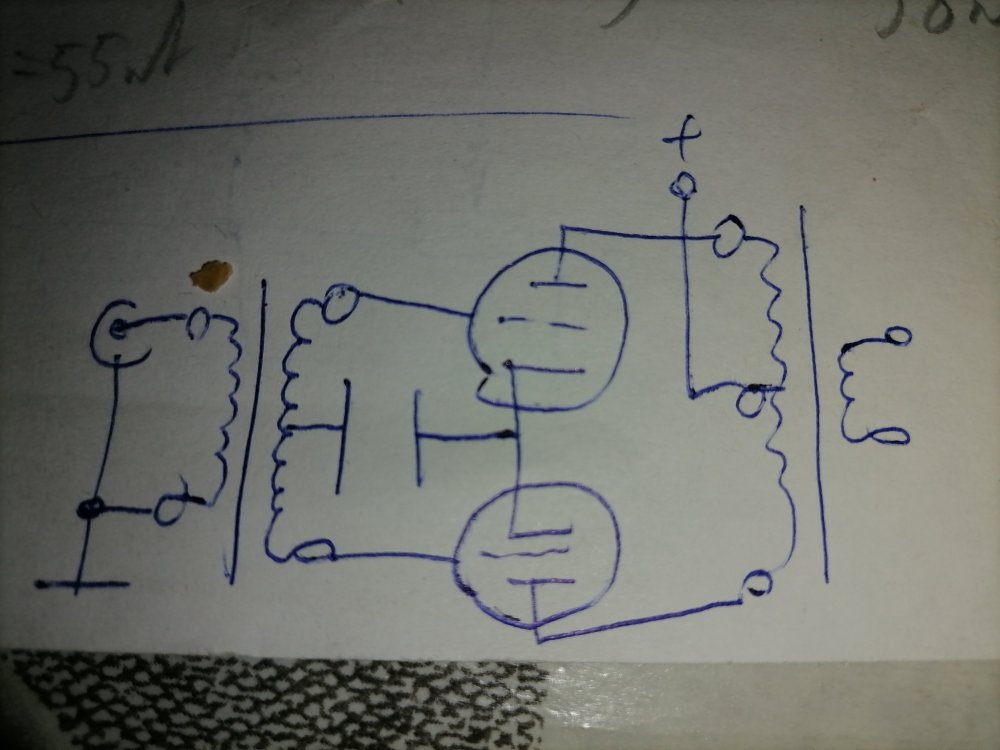

ДД, изначально проект был именно на серийных изделиях СТТ-12(без литеры "А") Ктр=1:(2+2) и ТВТ-24. Расчитан на работу от хорошего предусилителя. Но Виталий решил добавить каскад усиления. ООС, тоже оказалась полезна.


Posted

 И тоже тор без зазора...:smile-42:

Наверно можно супер драйвер  српп  Резвого без зазора?

И чуйка будет в районе одного вольта.

Вооще бы попробовать посчитать однотакт на ги-3 с током сетки.

ВКН !  2 Вт можно снять?

Posted

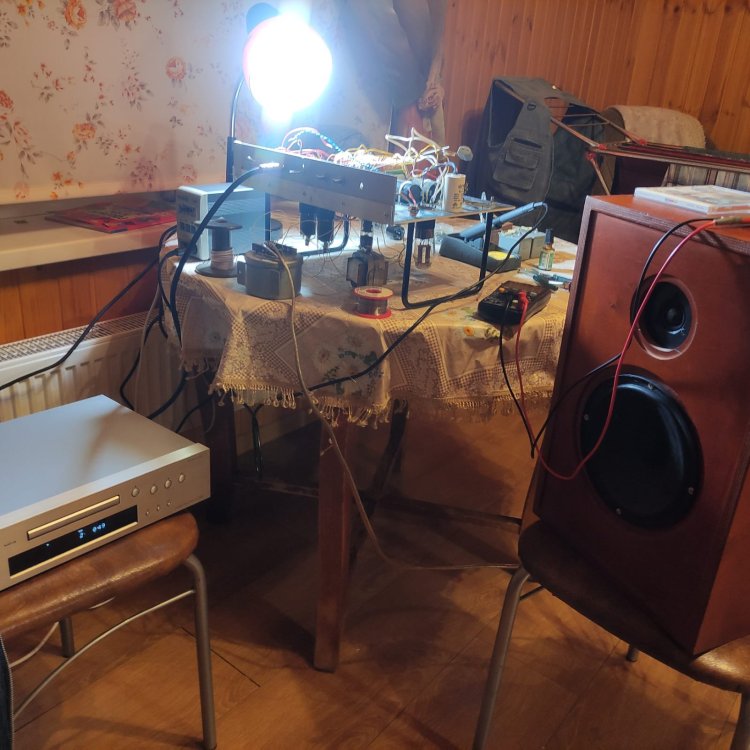

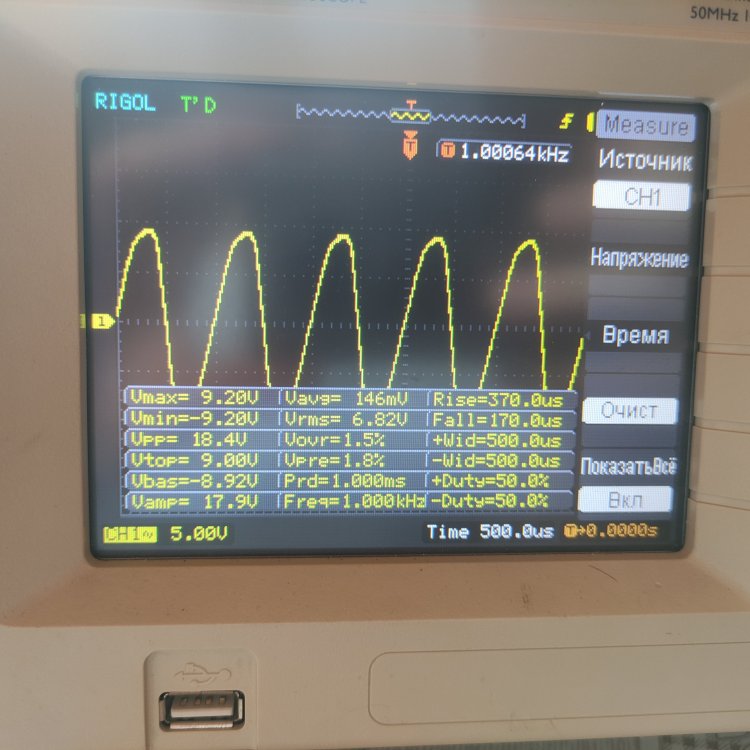

Я считал в se примерно 3W. Но выходное высоковато. Хотя, Виталий нагрузил макет на мои ЗЯ. И ООС применил.

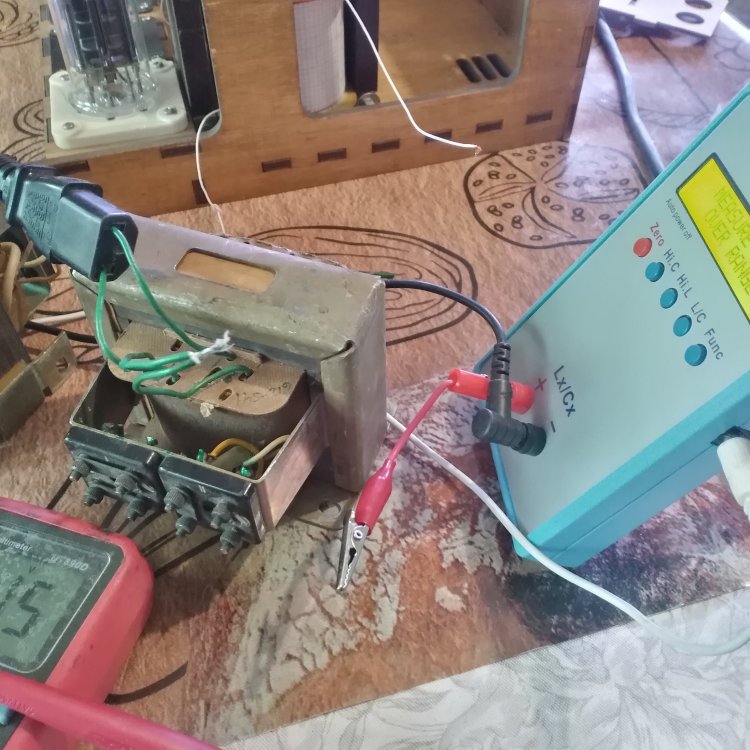

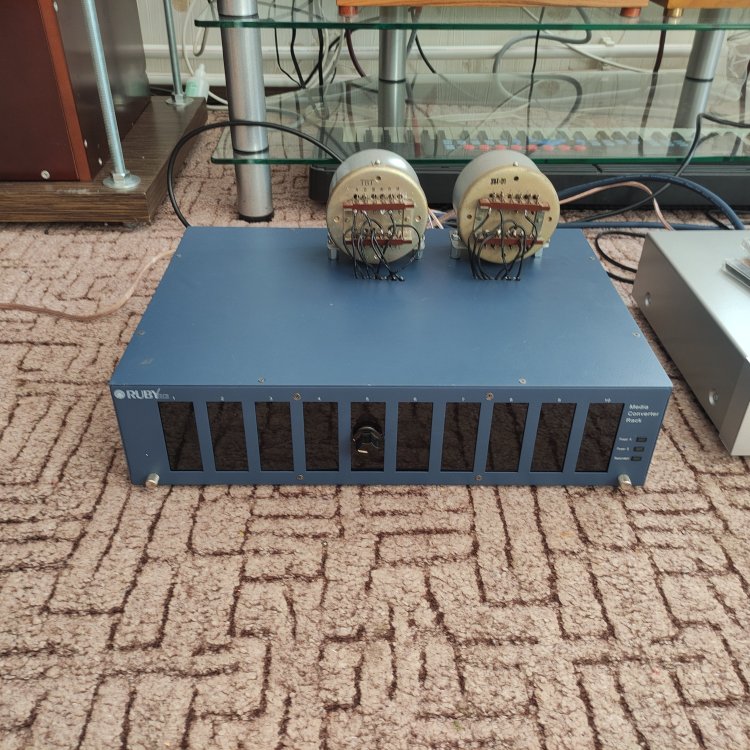

Индуктивность первичка СТТ-12 около 8гн (1кОм).

  • Thanks (+1) 1
Posted
49 минут назад, ДимДимыч сказал:

Чувствительность низковата.

Можно 6ж4 в триоде применить ?

Эх...ещё бы мкт промышленный подобрать....зазор легко сделать в ш или шл.

Но внутреннее великовато у 6ж4 в триоде, тоже думал об этом.

Posted
4 часа назад, Виталий1982 сказал:

Работой с током сетки и просто попробовать.

С нулевым смещением много лампочек работать могут. При этом одновременно иметь большее усиление и меньшее внутренее. Можно даже в однокаскадник подобрать. Интересно, что при таком наборе комплектующих получилось в итоге с полосой на выходе.

  • Like (+1) 1
Posted
5 минут назад, Кружка сказал:

С нулевым смещением много лампочек работать могут.

6N7, например. Так сюда и просится.

  • Like (+1) 1
Posted
8 часов назад, Stan Marsh сказал:

6N7, например. Так сюда и просится.

Только аноды в параллель, тогда и мкт реально сообразить.

И усиление под 40.

Хотя в старых справочниках даже есть рассчёты  мкт  для 6с2с... 8к?

Половинка 6n7  Ri конечно слишком великовато.

Posted
57 минут назад, ДимДимыч сказал:

Только аноды в параллель, тогда и мкт реально сообразить.

И усиление под 40.

Хотя в старых справочниках даже есть рассчёты  мкт  для 6с2с... 8к?

Половинка 6n7  Ri конечно слишком великовато.

Я так понимаю на выход имелось ввиду 6н7 ?

Posted
16 минут назад, Виталий1982 сказал:

Я так понимаю на выход имелось ввиду 6н7 ?

Я бы пробовал 6N7(6Н7С) в выходном каскаде. Для предварительного у неё Ri многовато. Хотя...
