РР на ГИ-3

Виталий1982

By Виталий1982
in Valve

 Share

Recommended Posts

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted
30 минут назад, Юрий_Б сказал:

Маловато для этой лампы.

Но общее представление о звучании получу?



6 минут назад, ВКН сказал:

Напомню, что у Виталия предусилитель на МКТ4 с трансформаторным выходом, способный "вдуть" в УНЧ до 7-8 Vrms. Проба 6с45п - скорее повод для стандартизации всеми любимого 1V.

Это да, но вот захочу я его послушать не в Балашихе , а в Москве , а там места не особо и тащить пред не охота. А так, да, пред это очень хорошо.

  • Replies 85
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Виталий1982
Виталий1982

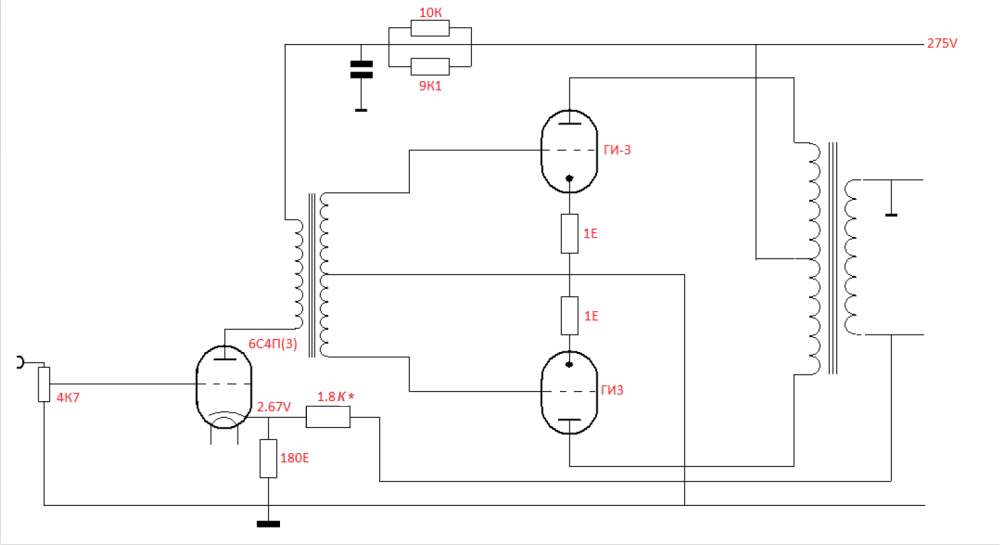

Собрал макет одного канала усилителя на половинке 6н6п и ГИ-3. Звук супер, мощность около 8 Ватт.

Виталий1982
Виталий1982

Собрал оба канала, по звучание очень хорошо, замеры мощности и полосу постараюсь на выходных сделать.

BAA
BAA

Posted Images

CHEL_EV Proficient

CHEL_EV

Posted
Posted
32 минуты назад, ВКН сказал:

Напомню, что у Виталия предусилитель на МКТ4 с трансформаторным выходом, способный "вдуть" в УНЧ до 7-8 Vrms. Проба 6с45п - скорее повод для стандартизации всеми любимого 1V.

Это многое меняет. Тогда 6Н6П здесь уместна.

Что-то тоже захотелось послушать такой УНЧ. Благо ламп таких прикупил.

ВКН Local

ВКН

Posted
Posted

Евгений, почему нет?

На самом деле это моя разработка. Но т.к. очень напряжен на основной работе, плюс обязательства по  NextSound, плюс куча "левака", то поручил реализацию своему товарищу. И уж, если по его описанию "... Этот переиграл РР на EL38..." (тоже моя идея), то мне это лестно.

Тут вся идея в компонентах. Как, впрочем, и всегда.

  • Like (+1) 1
Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted

Но el38 с межкаскадными конденсаторами, а ГИ-3 , по понятным причинам, с мкт. Может поэтому звук другой , дело не в мощности, а в самой подаче что ли. Ну здорово в общем на ги-3.

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

По выходному трансформатору не смог найти данных. Наверное плохо искал.

Какой Raa трансформатора и сколько % закладывать в катодные обмотки? Я так понимаю что альфу надо бы побольше

ВКН Local

ВКН

Posted
Posted

Отнюдь. Альфа вообще в данном случае пугающая величина. При внутреннем 8к на плечо, приведенное тоже 8к. Абсурд для теоретиков! Это не может звучать! Только обезбашенные практики способны на ТАКОЕ решиться.

Неужели в сети нет данных на ТВТ-20?

Юрий_Б Local

Юрий_Б

Posted
Posted
3 часа назад, CHEL_EV сказал:

Наверное плохо искал.

Сопротивлния обмоток (активные) у ТВТ 20 следующие :
анодные 1-7 207ом Ктр =1:18
1-10 207 ом Ктр= 1:18
обратной связи
5-8 4 ом Ктр= 1:0,5
11-8 4 ом Ктр= 1:0,5
обмотка выходная 2-9 (нагрузка 6ом) 1:1
обмотка выходная 4-5 (нагрузка 600ом) 1:10

  • Thanks (+1) 2
Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted
6 минут назад, Юрий_Б сказал:

Виталий, скажите какой ток покоя на плече, у меня при 206 вольт 21мА. Что то мой УИП-2 не хочет больше 206 выдавать.

35 мА

Кружка Local

Кружка

Posted
Posted

Вопрос: как в такой схеме компенсировать разбаланс ламп по току? Минимализм, оно на бумаге конечно красиво смотрится......

ВКН Local

ВКН

Posted
Posted

Лично я, априори, все РР трансформаторы делаю с зазором.

С промышленным ТОРоидом - только отбор ламп в пары по току.

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
3 часа назад, Кружка сказал:

как в такой схеме компенсировать разбаланс

У меня все встали ровно, 35/36,  35/34 мА



5 часов назад, Виталий1982 сказал:

Как звук?

Даже один канал звучит, разобрал МКТ, слава Богу обрыв в конце.

Юрий_Б Local

Юрий_Б

Posted
Posted

Я поставил на вход D3a, анод, С2 и С3 в кучу собрал, можно перетыком 6Ж51, 6Ж52, E810F, в общем 6Ж у которых С2 и С3  8 и 9 нога, или 9 и 8, можно и 6С15 и 45 лишние ноги выкусываешь.


  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Юрий, попробуй 6Э6П-ДРУ или просто 6Э6П. Они получше будут чем 6Ж51,52. Усиление правда маловато будет, но лампа хороша.

Кстати, а 6Ж11П, она здесь вообще к месту будет

Юрий_Б Local

Юрий_Б

Posted
Posted
10 минут назад, CHEL_EV сказал:

Кстати, а 6Ж11П, она здесь вообще к месту будет

Только одна, и у наших нет ни у кого, а 6Э5,6  куда я их не ставил, не мое это, не ложатся мне на ух они.

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted

Есть небольшой фон в левом канале, вчера всё что можно пересммлтрел и мкт вынимал и дроссели, а оказалось сами ГИ 3 фонят пара. По замерам: полоса по -3 дБ от 20 до 31000 гц, мощность при входном 1.6 вольта на 8 Ом без искажений на 1000 Гц 10 ватт с небольшим.
