Recommended Posts

Posted

Обсуждалось много простых схем транзисторных усилителей, вот еще повод для обсуждения/повторения:

Хочу представить простой усилитель "OSIRIS" с однополярным питанием который является "максимальной" версией усилителя Линна 1956года.

К сожалению зачастую представленные в интернете схемы простых усилителей имеют невысокие качественные характеристики и не редко множество компромиссных решений ради упрощения схемы. Мне захотелось заполнить этот пробел и спроектировать усилитель который позволит получить параметры не уступающие многим популярным дискретным усилителям.

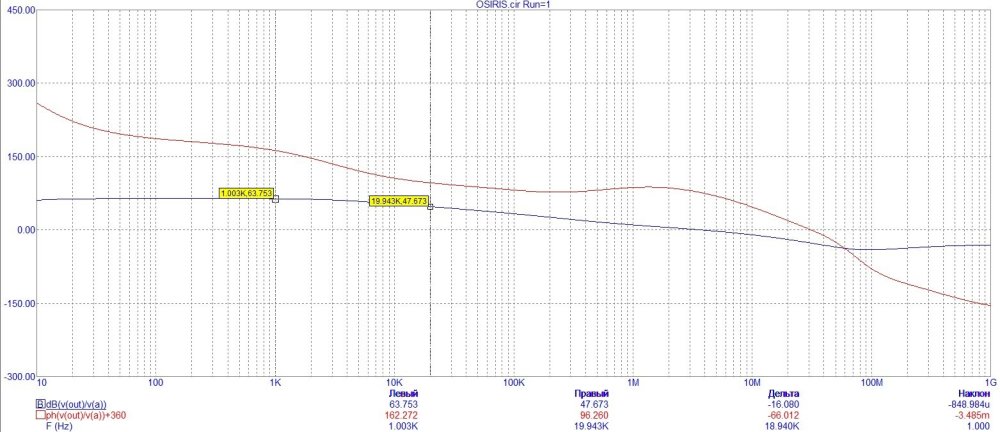

Этого получилось достигнуть получив максимум усиления с входного каскада благодаря нагрузке его на источник тока, а максимум широкополосности достигнут благодаря каскодированию входного транзистора. Благодаря выходному каскаду "тройке" нагрузка практически не влияет на усиление первого каскада, что как следствие позволяет получить 88дБ усиления в разомкнутой системе (на частоте 1кГц ).То есть при усилении в 24дБ (16раз) усилитель может быть охвачен глубиной обратной связи 64дБ (1кГц) и 48дБ на краю диапазона (20кГц). Что является достаточно хорошим показателем среди усилителей аналогичной сложности.

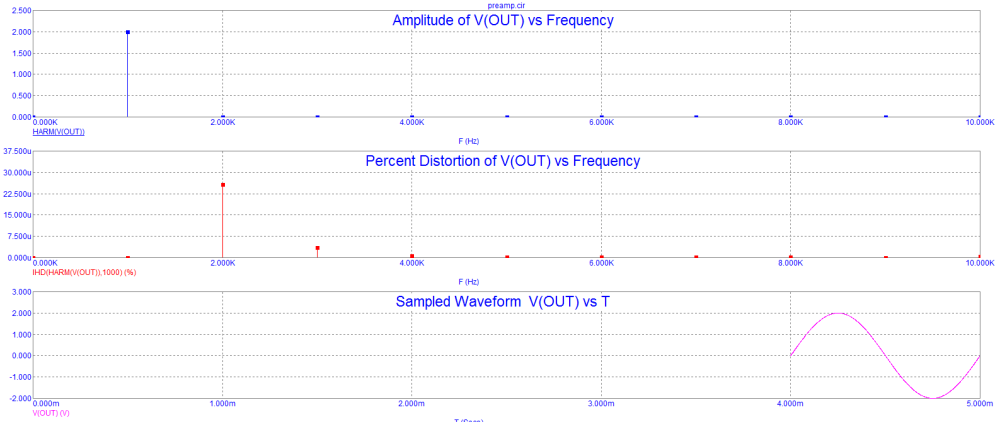

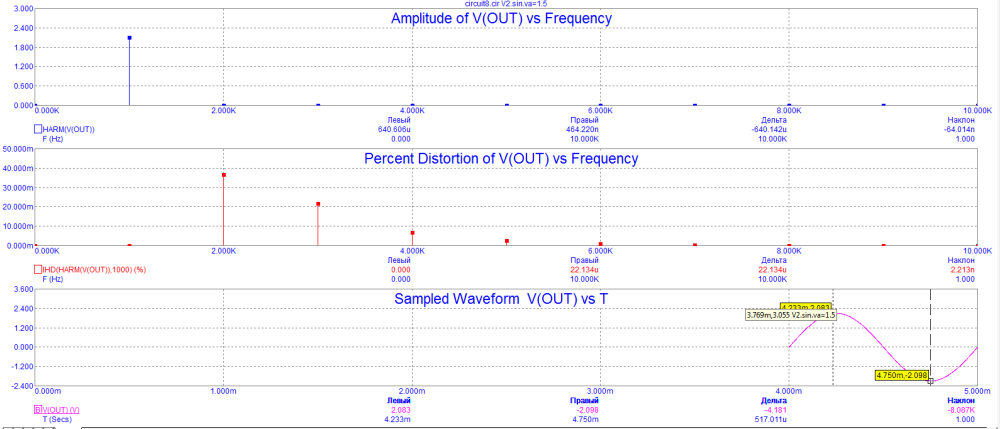

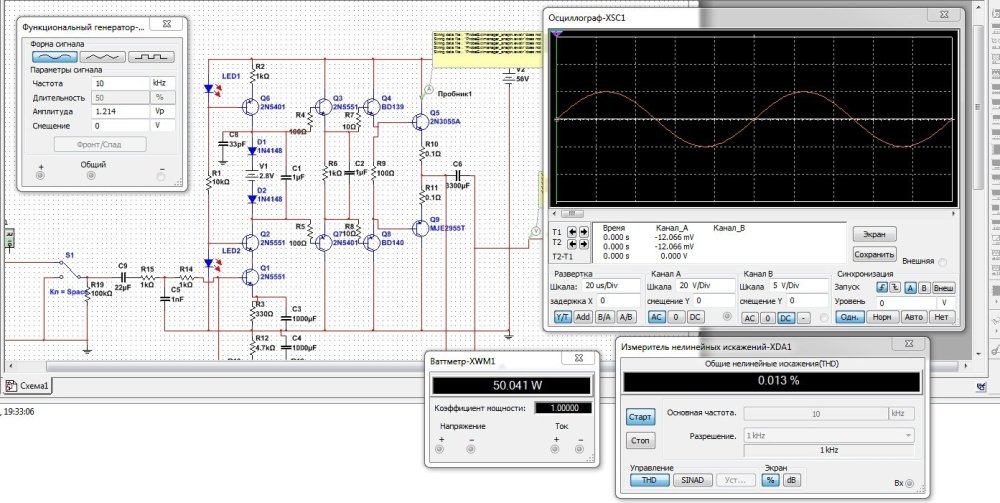

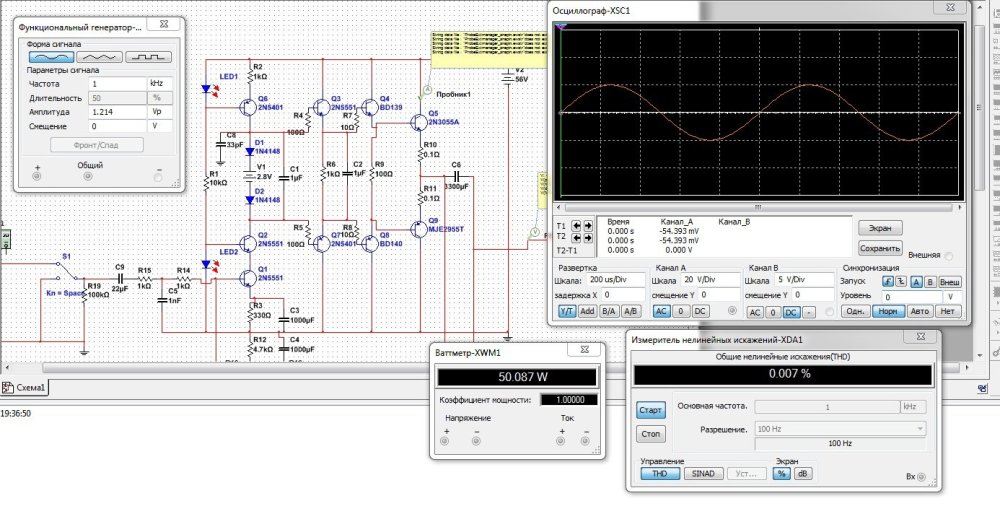

Для измерения искажений усилителя в процентах была собрана его модель в симуляторе NI Multisim 14, и сняты показатели при частоте 1 кГц 50 Вт (0.007%) и 10 кГц 50 Вт (0.013%).

Так же упрощает схему тот факт, что она не требует на выходе усилителя блока защиты АС так как имеет на выходе конденсатор, этот конденсатор так же охвачен обратной связью, так что искажения которые могут в нем возникать компенсируются ООС.

Выходной каскад сконструирован на недорогих низкочастотных транзисторах таких как КТ818/819, BD909/910/911/912, 3055/2955, TIP35/36/41/42 и т.д. с Fед = 3 МГц.

Выходная мощность: 50..60 Вт;
(зависит от применяемых транзисторов и напряжения питания)

Питание: однополярное не более 56 В;

Сопротивление нагрузки: 4-8 Ом;

Нелинейность АЧХ в звуковом диапазоне не более: +-0.5 дБ;

Для усилителя страссирована печатная плата, которая пока не проверена.
Усилитель в железе НЕ ТЕСТИРОВАЛСЯ.

Хочу поделиться для тех, кому возможно интересно будет собрать простой усилитель небольшой мощности для дома, а так же просто для обсуждения.

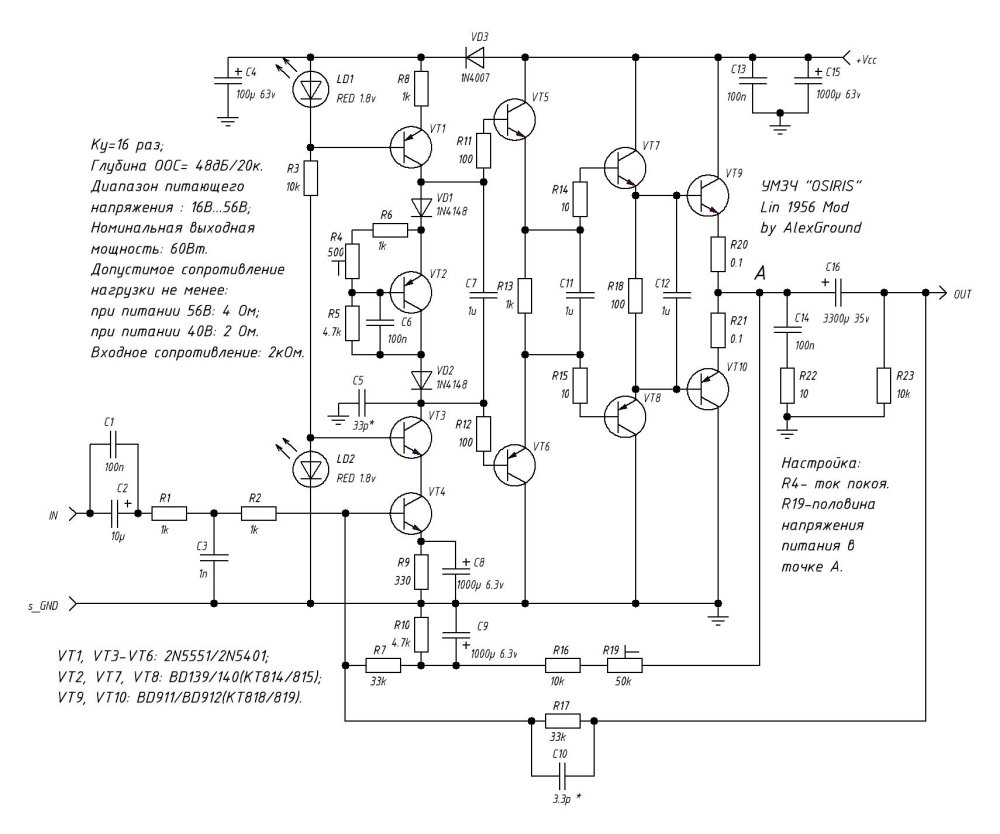

Прилагаю схему, модель мультисим, печатную плату

Alex Ground, источник: https://vk.com/nem0_audio?w=wall-133622382_150303





OSIRIS_by_AG.lay6.zip

  • Like (+1) 1
Posted

Заманчиво. Пожалуй, надо поставить в очередь на тесты после германиевого мистера Перепёлкина.

Posted

Если закаскодили усилитель, почему источник тока нет? Тройной повторитель - не всегда хорошо. Можно буферизовать каскад усиления. В повторителе можно Хаксворда заделать. Можно и транзисторы с большей граничной, и режимы поподбирать чтоб искажения в районе нуля убрать. А там, глядишь и на вход сложенный каскод поставить. Пока хватит.

  • 2 weeks later...
Posted

Прикинул печатную плату для усилителя OSIRIS на обычных компонентах, без смд. Может пригодиться, если кто-то захочет попробовать повторить. Вид со стороны деталей, зеркалить не надо. Плату перед изготовлением надо проверять, я пока ее не собирал и не проверял. Если кто-то сделает лучший вариант платы, то тоже будет хорошо.

OSIRIS_by_Valinor.lay6.zip

  • Like (+1) 2
  • 1 month later...
Posted
В 24.01.2023 в 10:42, юрий робертович сказал:

Проще и лучше

Да нет, схемка что вы прислали достаточно убога. Смотрите сами, выход двойка против тройки, так ещё и на дарлингтонах. В усилителе напряжения, самом чувствительном к полосе каскаде кт814 с fгр 3МГц и огромным конденсатором коррекции нагруженным на резистор с вольтдобавкой ( что хуже источника тока). Схема смещения на диодах, самая примитивная и неудобная, вы их как на радиатор будете прикручивать? Дифкаскад опять таки нагружен на резистор, в эмиттерах даже нет резисторов ( привет перегрузке диф каскада), динамические искажения и все отсюда выплывающее... Схемка то предложенной в топике и в подметки не годится, а проще на 3 транзистора, но убогая до ужаса. Но и то простота обманчива, ведь ей ещё обязательно нужна защита АС и двухполярный блок питания

Posted

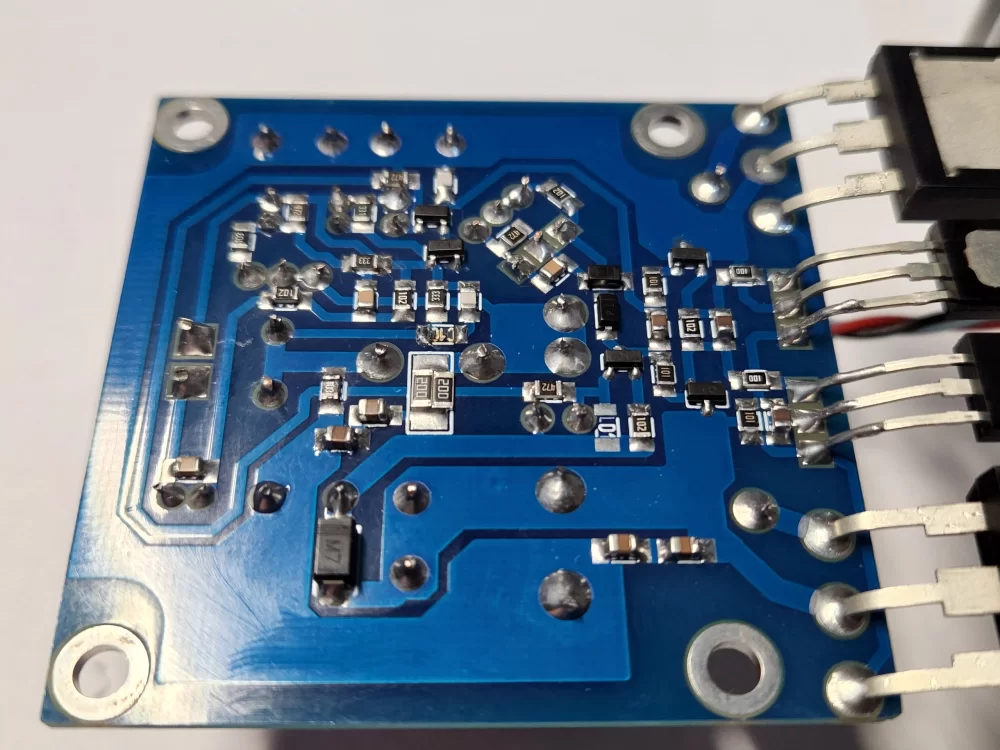

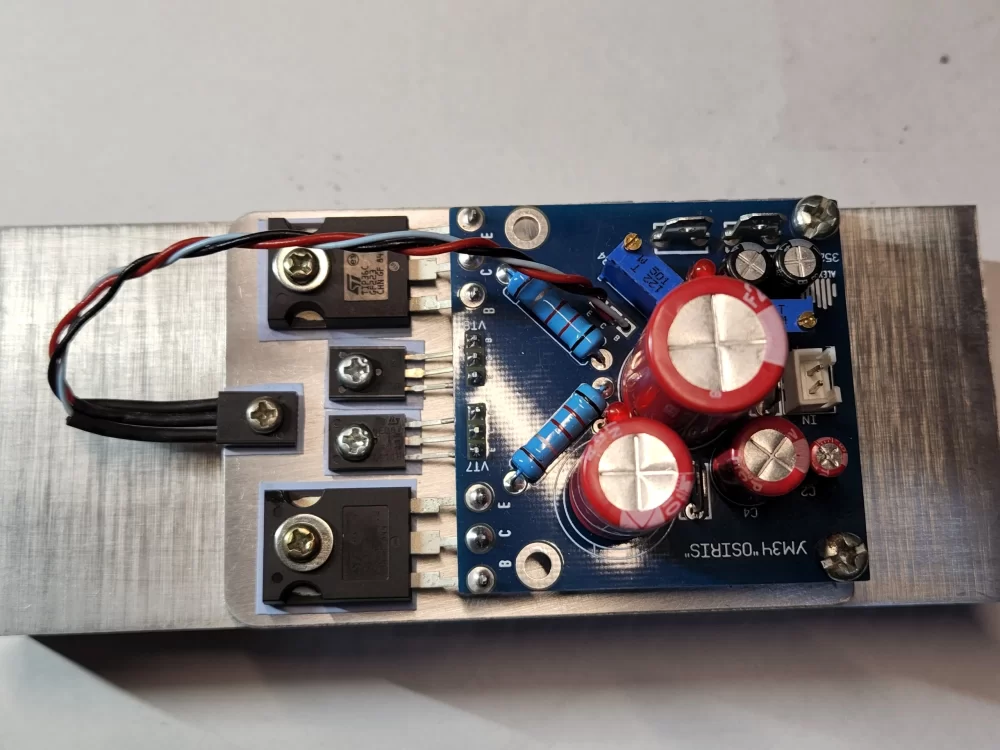

Усилитель был собран товарищем Vadim Krohin (https://vk.com/id675774342) на транзисторах tip35/36.

Он предоставил осциллограммы и фото, при питании 35в.

Меандр снят с ФНЧ на входе.

Габарит платы 55*54мм







  • Like (+1) 7
Posted
1 час назад, юрий робертович сказал:

Как всегда,"Бумага и не такое стерпит. Усилитель мощности убогий", сказал г-н Перепелкин, не он же делал...



А зачем мне такое убожество делать? Коррекция тупая. На ровном месте порядка 40 дБ усиления в унитаз. Глубина мысли и полет фантазии  - однако.

Posted

AlexGround,

Приветствуем на форуме.:smile-09:

Знаем, Вам есть, чем поделиться с формучанами.

2 часа назад, Владимир Перепелкин сказал:

А зачем мне такое убожество делать? Коррекция тупая. На ровном месте порядка 40 дБ усиления в унитаз. Глубина мысли и полет фантазии  - однако.

Владимир, лучше свои интересные темы создавайте и поменьше внимания "несогласным".:smile-11::smile-50:

  • Thanks (+1) 1
Posted

Робертович, тема имеет конкретное название, зачем и сюда тянуть Рода Эллиотта?

Posted
1 час назад, юрий робертович сказал:

Эти лучше

Чем лучше? Чем вы руководствуетесь когда пишете это?

Во первых нигде и не написано что это самый лучший усилитель в мире:) Это просто достаточно хороший(для своей сложности) простой и дешёвый усилитель.

Во вторых давайте вы будете приводить какие нибудь аргументы, а не кидать первые попавшиеся под руку схемы и говорить что они лучше.

Есть много схем лучше этой, но те что вы присылаете, я не услышал ни о каких преимуществах, а без аргументации это просто сотрясение воздуха

  • Like (+1) 2
Posted
13 минут назад, Андрей63 сказал:

демпфирование данного усилителя от частоты.

Выходной конденсатор охвачен обратной связью, если вы про его влияние, потому в звуковом диапазоне выходное сопротивление усилителя от изменения сопротивления конденсатора с частотой зависит крайне мало (глубина ОС до первого полюса 64дБ)

Posted

Да нет вообще, а так же ток покоя. Ещё можно в источнике тока применить каскод, для симметричного ограничения и увеличения петлевого.

Posted
2 минуты назад, Андрей63 сказал:

каскод, для симметричного ограничени

Оно как раз симметричное, у ГСТ и у каскода в базах одинаковое опорное напряжение. Да и в целом вопрос симметрии тут не особо актуален, ибо она (средняя точка) подстраивается резистором r19

  • 2 months later...
Posted
1 hour ago, AlexGround said:

По усилителю опубликовано статью.

Есть же люди настойчивые (белая зависть). Хорошо что публикуетесь. Уменьшайте энтропию ;-)

  • 1 month later...
Posted

Посмотрел статью на паяльнике и заметил, что по сравнению с изначальной схемой изменились некоторые номиналы компонентов. Хотел бы попросить по возможности пояснить изменения С8 1000мкФ на 470мкФ, С9 1000мкФ на 100мкФ, С16 3300мкФ на 4700мкФ. Особенно интересуют номиналы С8 и С9.
