Предлагаю в этой теме выкладывать предварительные и драйверные каскады: одно-двух-трех каскадные, каскод, srpp, и тд и тп. За время безделья провел лабораторную работу по Ку ламп. Приборы: генератор Г3-112-1, осциллограф С1-55 и 49, ламповый милливольтметр МВЛ-2М (В3-2А), м-метр FLUKE 73. Первой  под раздачу попала ЕF42 in triod, Ri=9,3k  S=9  Mu=83 Uin=1v в аноде ДР 40 генри 136ом. проверено было 8 ламп, Ку гуляло от 75 до 80, у одной было аж 69. Прослушал в ВК на 2С4С, 6С4С, УО186 на мой ух результаты более чем удовлетворительные для 2А3 образных ламп. Позже выложу: 6Ж50П,6Ж51, E810F. АЧХ не снимал.


  • Like (+1) 2
Posted (edited)

Когда-то смотрел спектр EF42 в пентодном включении:

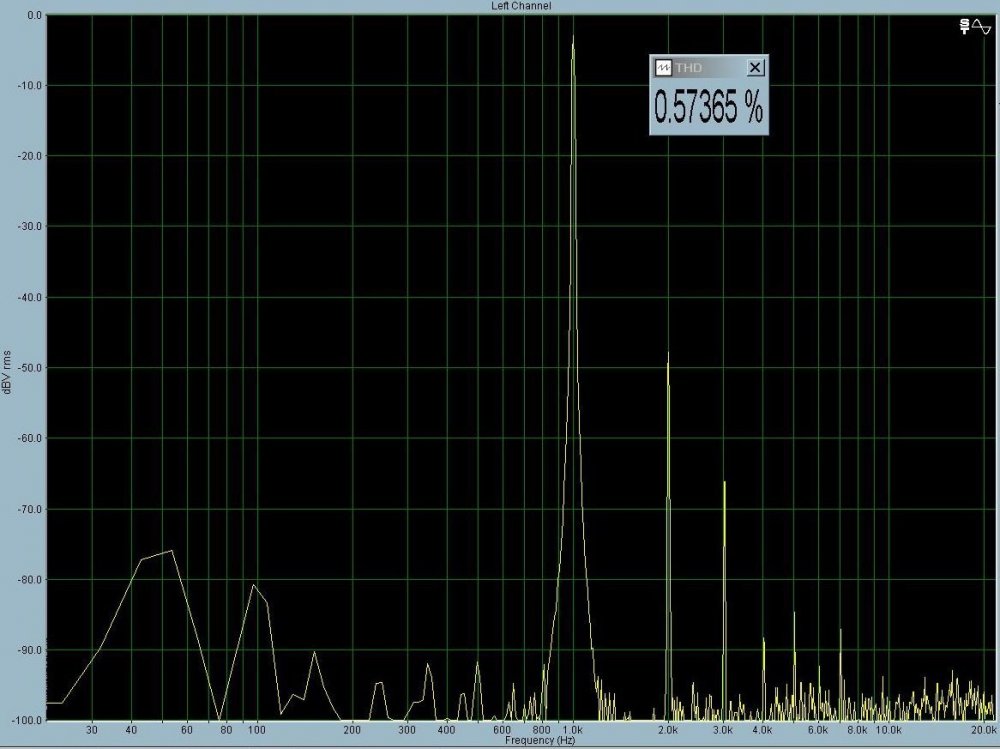

25VRMS(Ua=Ug2=250V Ra=20k Ug1=-2V Ia=10mA)

EF42 25VRMS(Ua=Ug2=250V Ra=20k Ug1=-2V Ia=10mA).jpg

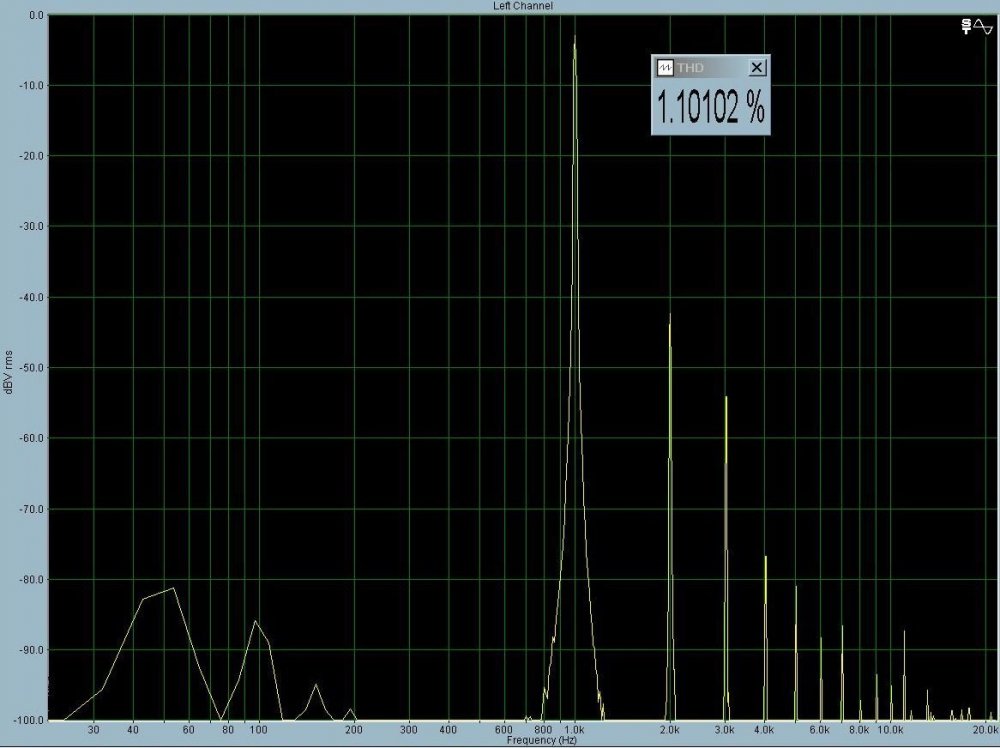

 40VRMS((Ua=Ug2=250V Ra=20k Ug1=-2V Ia=10mA)

EF42 40VRMS((Ua=Ug2=250V Ra=20k Ug1=-2V Ia=10mA).jpg

Звук с 6с4с как-то не порадовал, так и лежит где-то пара в коробках.

Edited by Сергей Ал.
  • Like (+1) 1
  • 2 years later...
Posted

3-й  день нашего Портала!

Интересно.

Хотелось бы 10ж12с обсудить.

 Мне так её и не пришлось...

Хотя были ТО-1 (первая маркировка этих ламп).

  • Like (+1) 1
Posted

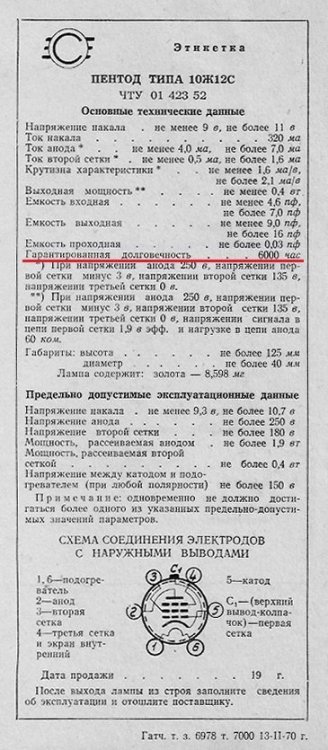

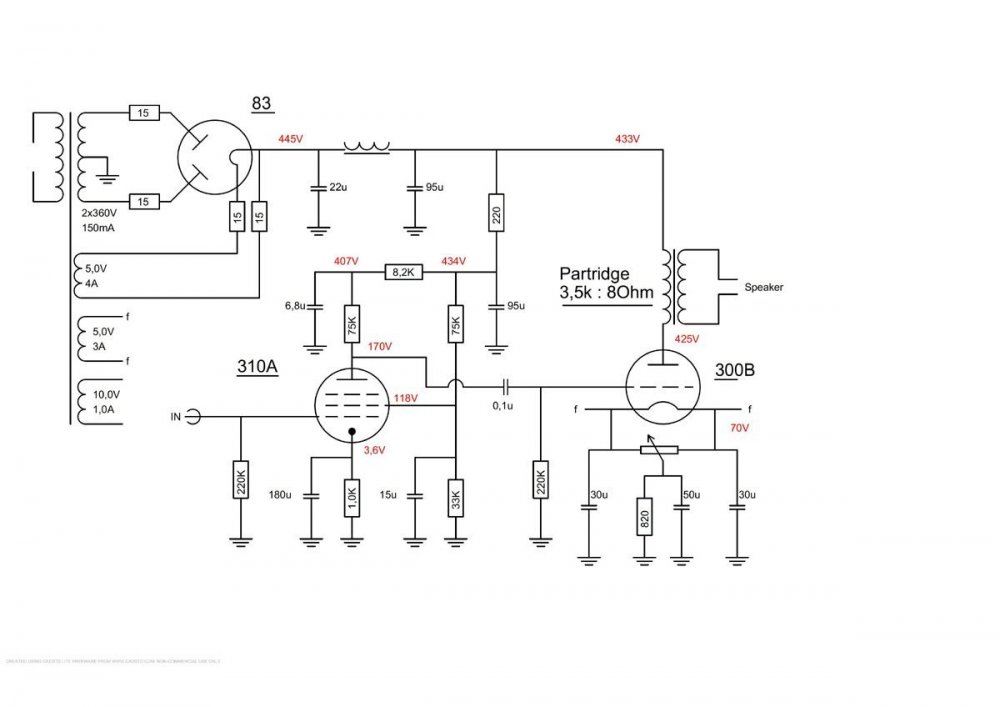

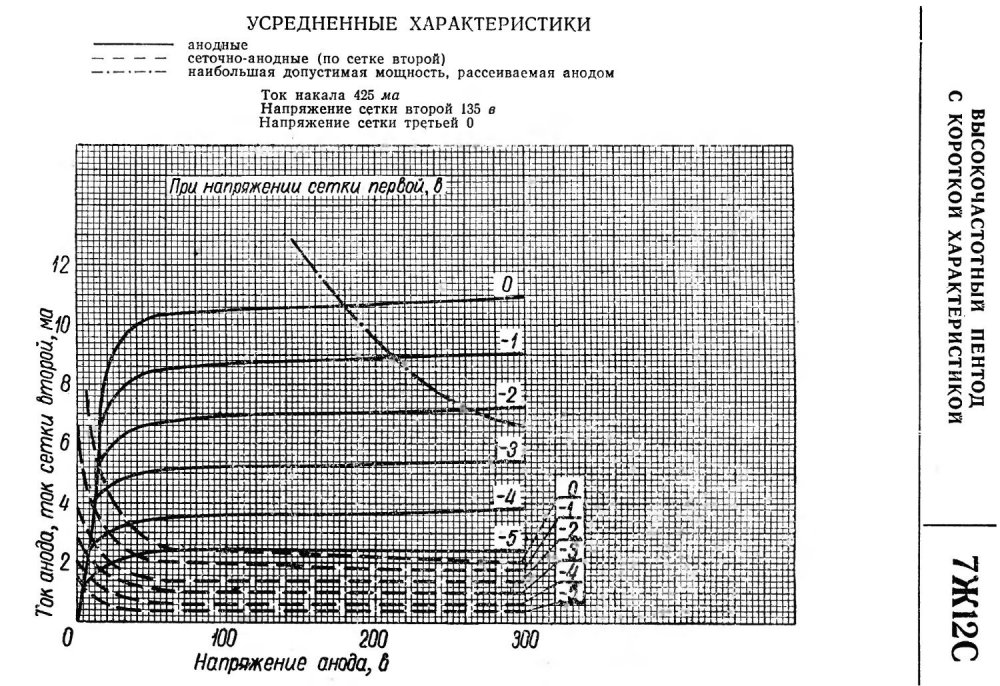

Лампа супер как по кривым так и по звуку. Гарантированная долговечность 6000 часов.

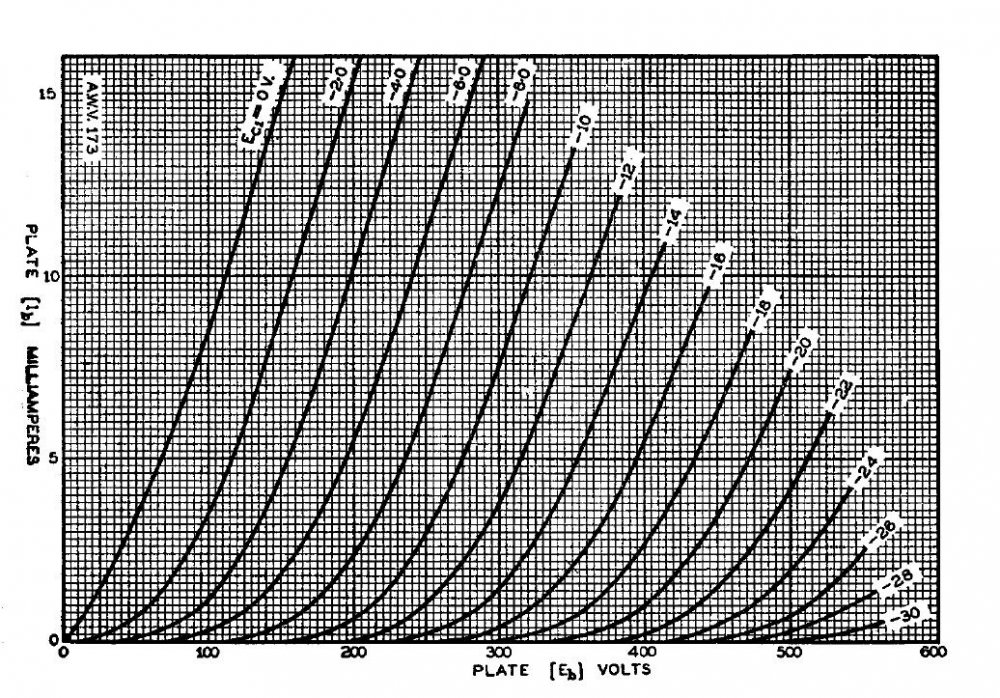

310 аналог 10Ж12С вах триод.jpg

  • Like (+1) 2
Posted

Наглядный пример когда по даташиту одно, по звуку другое, одна из немногих ламп которая не окрашивает звук, кому то это не нравится.

Posted
7 минут назад, sound сказал:

каких мизер

Ну, ваша вводная изначально заявлена не была. Хорошо, тогда 6Э6П -  их как грязи. 6Ж43П - этих ещё больше.



  • Like (+1) 1
Posted
Только что, sound сказал:

Не понятна ваша позиция

А мне не понятна ваша. Вы написали буквально следующее:

15 минут назад, sound сказал:

Какая еще лампа может похвастаться таким долголетием (гарантированным, а по существу еще больше)?

Я ответил, нет повода для претензий.

  • 1 month later...
Posted

Приветствую коллег по хобби!

В этом посте хочу поделится опытом применения моточных деталей от старых звуковых генераторов типа Г3-33, 34 и т.п. в современном лампостроении. Данный текст предлагается не как истина в последней инстанции, а как информация к размышлению. :smile-59:

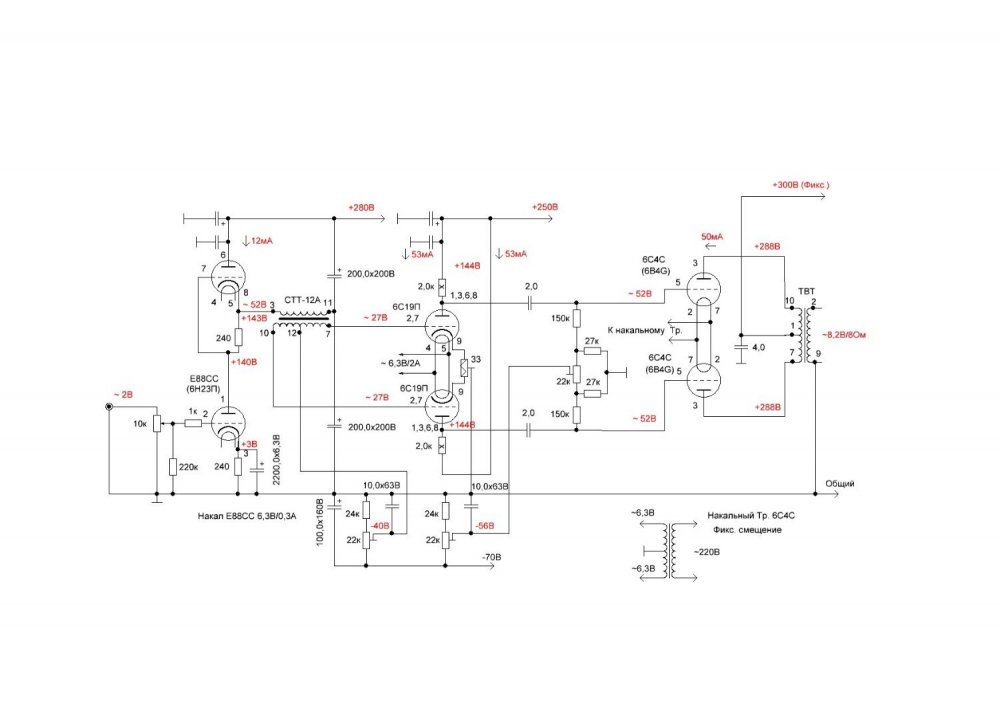

В закромах давно лежат согласующие тороидальные трансформаторы СТТ-12, СТТ-12А, СТТ-1, СТТ-2, выходные ТВТ, ТВТ-24 и ТВТ-26. Был собран макет двухтактного усилителя, где в качестве фазоинвертора применялись трансформаторы серии СТТ, а выходных – ТВТ и ТВТ-24. Схема прилагается. Оптимальный вариант показал СТТ-12А, по АЧХ – все достаточно ровно, на 20Гц – завал 0,4дБ, ВЧ до 20 кГц ровно. Выходная мощность – уверенные 8 ватт при указанном режиме (14,5 Ватт, что почти на пределе) выходных ламп. Варианты с 6С4С (Светлана, 1974г.) и саратовскими одноанодными 6B4G, показали примерно равные результаты. Испытывался вариант и с автосмещением выходного каскада, результаты аналогичные. СТТ-12 с примененным входным каскадом неожиданно выдал завал на ВЧ, начиная с 10кГц до 4дБ на 20кГц, с СТТ-1 и СТТ-2 все хорошо, на 20Гц сигнал на нагрузке по виду на осциллографе даже лучше, чем с СТТ-12А, и выходные 8 Ватт можно получить с более высокой чувствительностью (0,56В) на входе, это за счет большего кол-ва витков драйверной обмотки. Так, как СТТ имеют разные отводы от драйверной обмотки, можно использовать эти выводы, применяя другие лампы в качестве драйвера. Например, при прочих равных, для СТТ-12А на симметричных относительно центрального вывода 12 выводах 8 и 9 получим 2,5В, на 1 и 2 выводах – 7,8В. Для СТТ-1 и СТТ-2 нумерация выводов конечно другая. Был смакетирован драйверный каскад на спараллеленных 6Н6П, немного не хватило усиления для 8 Ватт на выходе. Наверное, подойдут в этом качестве и 6Н7С и 6Э5П в триоде, простор для творчества имеется. В драйверном каскаде для балансировки сигнала из-за немного разного коэффициента усиления примененных, даже подобранных ламп, в катодах стоит проволочный резистор 33 Ом. Может случится такой вариант: Фазоинверсные трансформаторы из разных генераторов, примененные в стерео варианте усилителя, могут немного отличатся по количеству витков, как следствие – разный сигнал на выходной каскад. Простой выход уравнять конечный сигнал на нагрузке – применить в драйверном каскаде, у которого выходной сигнал чуть больше – местную ОС, включив балансировочный резистор с чуть большим номиналом, либо подобрать и включить симметрично в катодные цепи дополнительно к балансировочному резистору небольшие постоянные резисторы.  Все переменные напряжения – RMS. Выходные трансформаторы ТВТ и ТВТ-24 показали практически одинаковые результаты, ТВТ-26 не применялся (странный он какой-то). ТВТ-24 может быть без низкоомной вторичной обмотки, разобрать и намотать равномерно поверх имеющихся обмоток 94 витка проводом 0,8 – несложная задача. При желании, использую имеющиеся в ТВТ и ТВТ-24 вторичные обмотки, сделать выход на головные телефоны, либо использовать для создания ООС во входной каскад. В моих дальнейших планах собрать двухканальный усилитель, отладить режимы, померять искажения, послушать звук.


  • Like (+1) 1
