Околокомпьютерный полулинейный усилитель

alss · April 1

В эту зиму особенно потребовался околокомпьютерный усилитель с аккумуляторным питанием мощностью несколько ватт на 4 Ом. Маялся и так и эдак - и параметры хочется получше и попроще бы схему и детали недефицитные...
Месяца полтора-два назад промелькнуло пожелание в теме нашествия сверхлинейности, что хотелось бы чего-то пусть не такое крутое, но гораздо более простое.

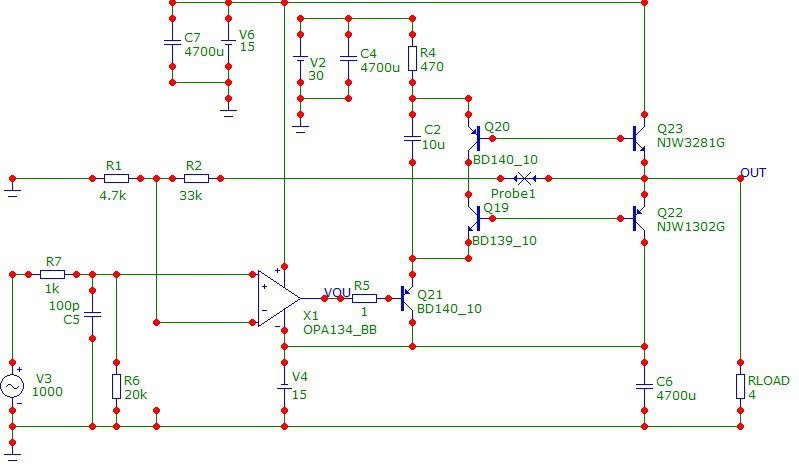

И вот сегодня, 1 апреля 2026, приступил к макетированию чего-то, как мне кажется, отвечающего этому пожеланию и моему первоначальному запросу. За время раздумий (и моделирования, а также перебора деталек) проект дошел до 10 Вт/4 Ом и искажений всех видов на уровне минус 90-100 дБ при абсолютной устойчивости и нечувствительности к элементам (т. е. схему можно собрать на распространенных советских деталях). Именно аккумуляторный вариант от кучки 18650 пока отставил, т. к. в перспективе понадобилось получить большую мощность (и сыра и колбасы побольше©Кот Матроскин).
А почему полулинейный - так если просто линейный усилитель называют сверлинейным, а я не дотягиваю до абсолютной линейности, то пусть будет полу.
Основой послужила заметка Pierre Corbeil в EDN October 22, 2009 (в приложении, ее перевод есть в издании РадиоЛоцман-март 2017). Ввиду того что я не художник и не могу нарисовать двух- или трехполюсный многочлен, оставил исходную цепь ОООС без изменений, но питание сделал двухполярным и ввел эмиттерный повторитель (c доп. ист. пит.) для получения нужного тока баз выходных транзисторов. Есть еще фишки, но это по результатам макетирования уточню.

edn.com-Class B amplifier has automatic bias.pdf

alss · April 1

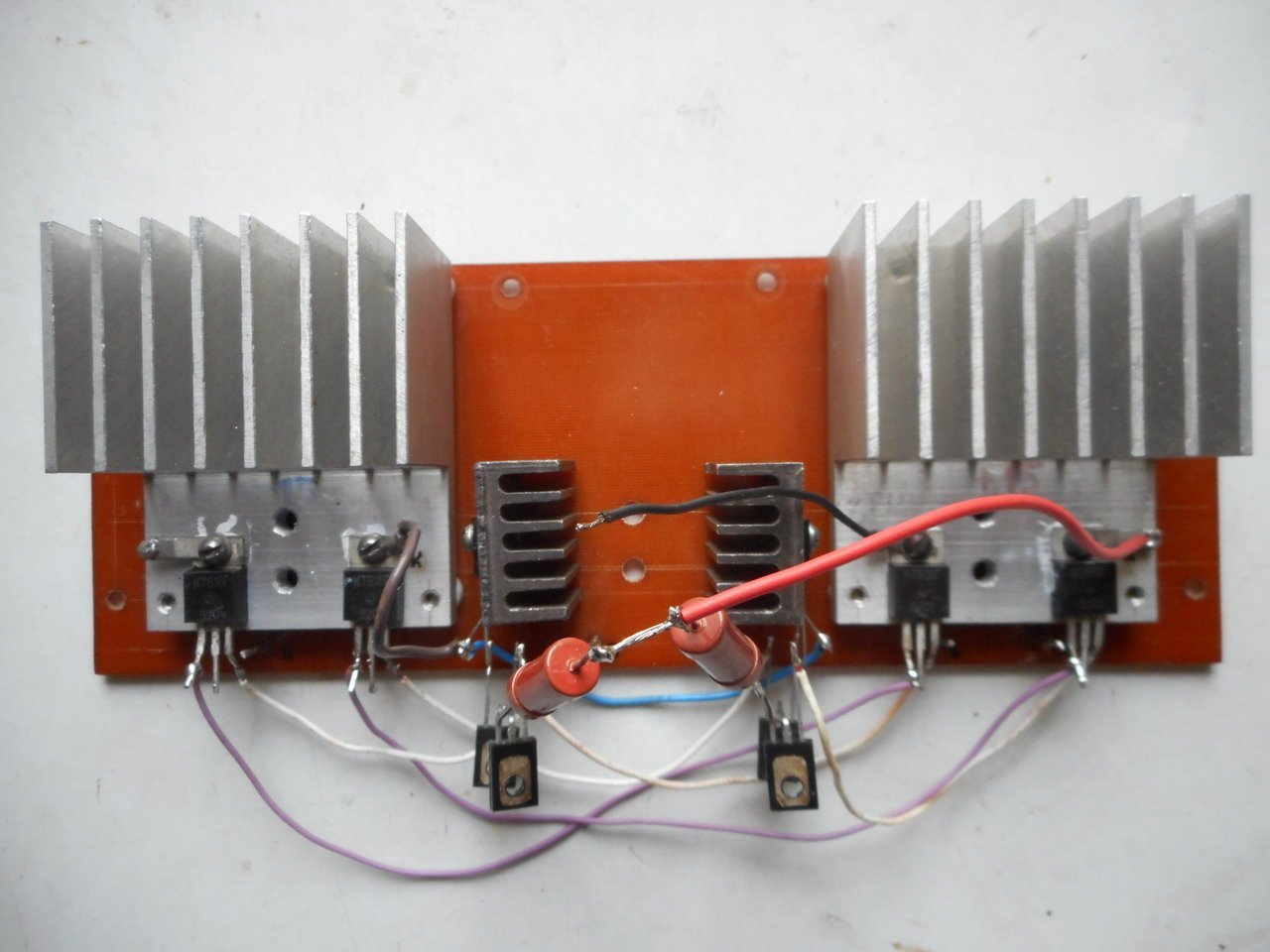

Начало макета (зато проверю на устойчивость); устал, завтра еще и на работу, так что продолжение следует.

alss · April 2

15 часов назад, alss сказал:

и сыра и колбасы побольше©Кот Матроскин

Ой, это не Матроскин, это Барбос в гостях у Шарика

Sergio · April 3

Всё совпадает, вы просто недосмотрели.

alss · April 4

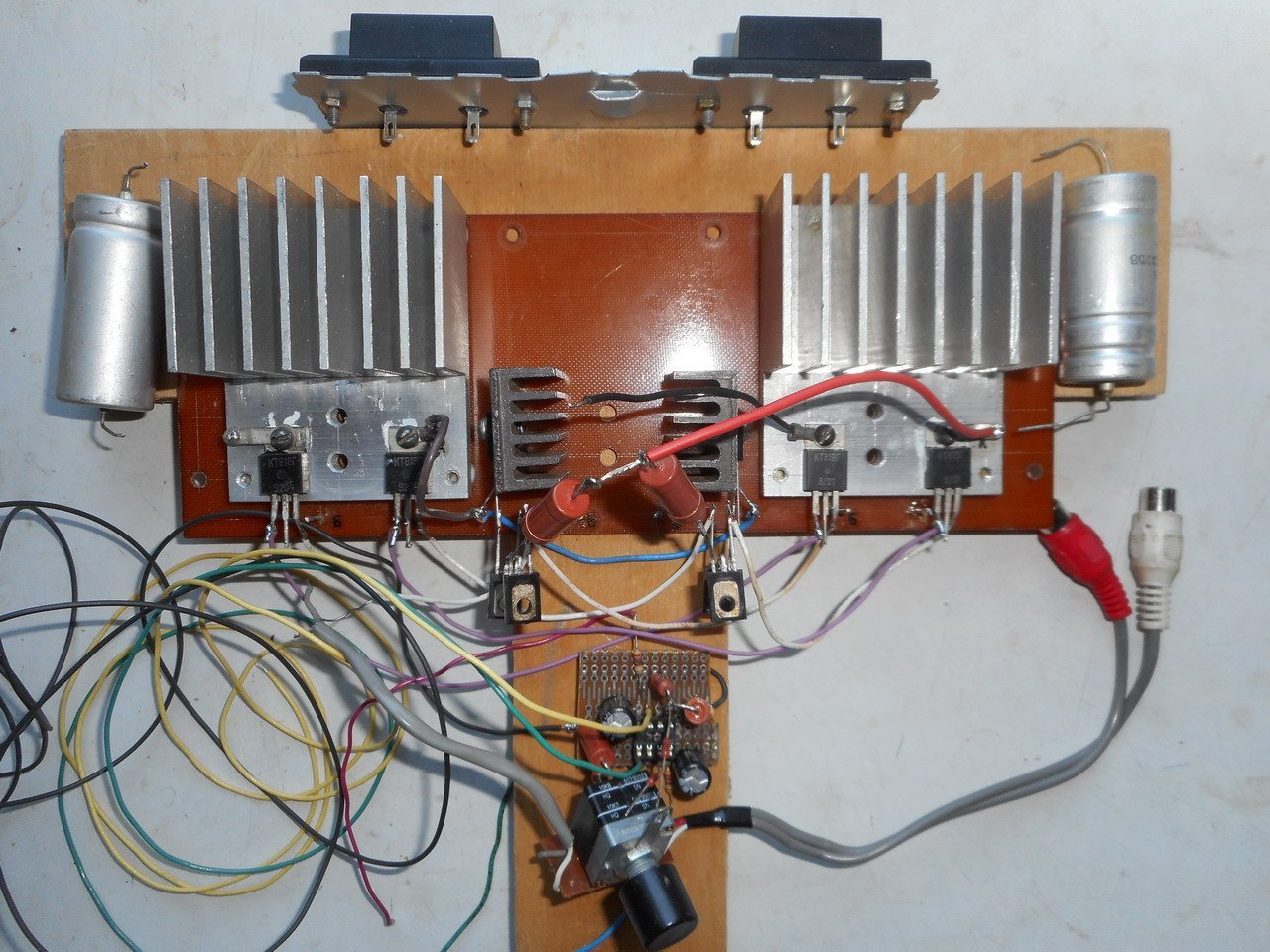

Усадил себя за паяло с дрелью, результат маловат, но имеется (проявляется мой старый сдвиг - как только я представил как это работает - тут же становится неинтересным...). Ладно, следующее продолжение следует.

BAA · April 5

7 hours ago, alss said:

как только я представил как это работает - тут же становится неинтересным

Такая же беда в нашей деревне...

alss · April 5

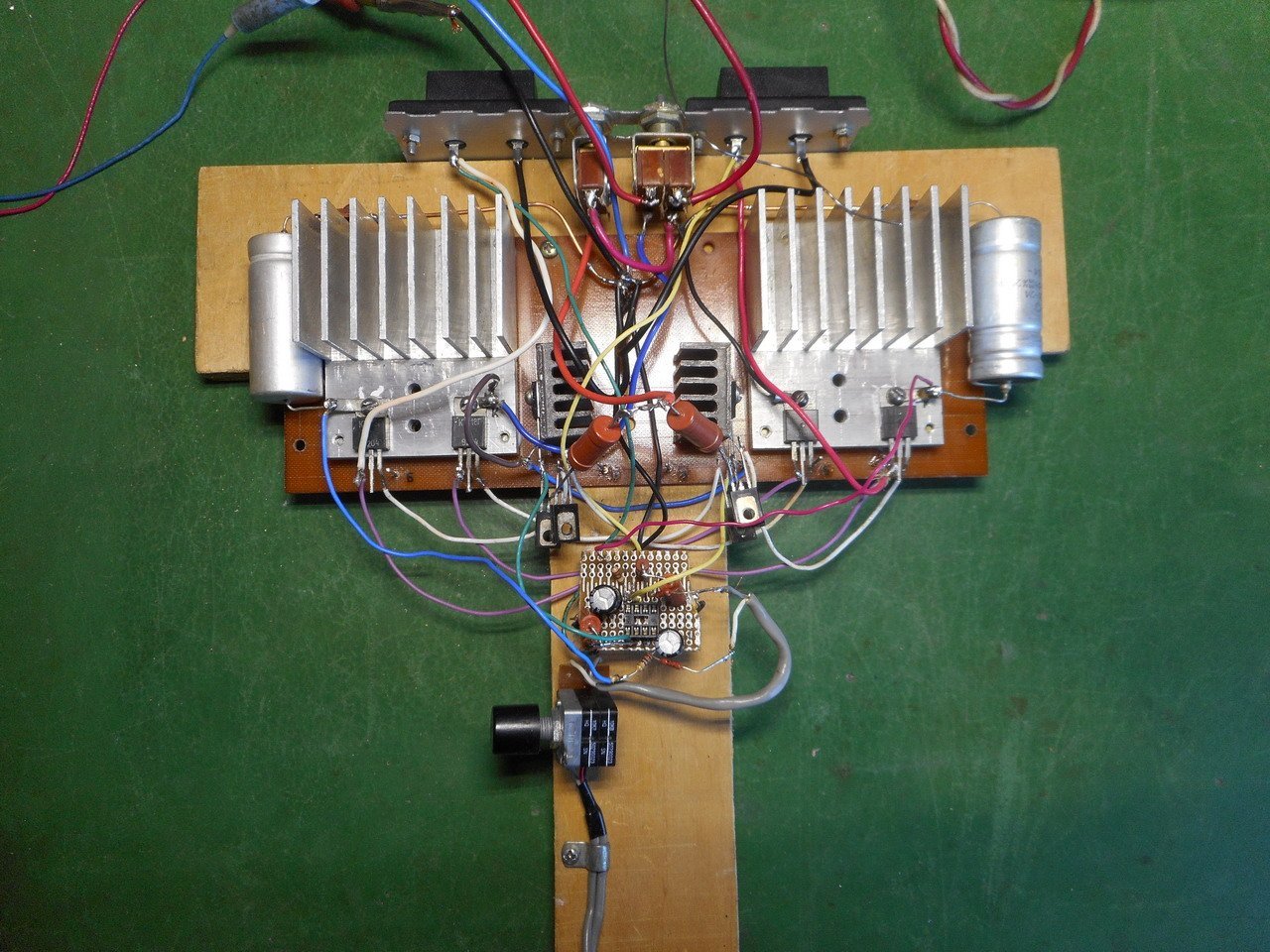

Собрал и даже включил этот макет в минимальном варианте первоначальной задумки - питание ±11 В, без вольтодобавки для ЭП, ОУ LM358, выходные КТ818Г/819Г без подбора.
Ну что - получил 1,8 Вт/4 Ом, полоса 110 кГц, есть на минусе две вертикальных ступенечки на уровне минус 2 В. Добавить вольтодобавку ЭП и мощность получу, но ступеньки не устраивают. Впрочем, может, они и уйдут при дальнейшей работе.
Вот поинтереснее стало, в ближайший выходной продолжу - после работы кроме ужина и легкого чтива ни на что не годен...

Владимир Перепелкин · April 6

А зачем LM358 использовать? Для повышенных искажений? Перчинка так сказать. У этого ОУ выходной каскад без смещения.

Только рак ушей зарабатывать.

alss · April 6

Вчера, засыпая после трудов праведных, вспомнил, что конденсаторы-то я и не поставил! Сегодня с утра поставил, на душе спокойней стало, но ничего не смотрел, на работу пришлось идти.

LM358 просто не жалко на запуск, а так в панельку подготовлено разного сдвоенного, что, в общем-то, ошибка - надо было ставить по панельке на канал для возможности вольтодобавки питания ОУ.

alss · April 6

Дал повышенное питание ЭП и проверил сдвоенные ОУ - все зудят в этом гнезде из проводов кроме LM358. Если исходить из первоначального задания, то при питании ±11 В и дополнительных 11 В на ЭП получается 6 Вт на 4 Ом - более чем достаточно даже для акустики 82-86 дБ/Вт/м около компьютера, так и оставлю.

Сейчас перерыв - принесли Урал-112 в идеальном внешнем состоянии и намекают как на подарок себе к празднику, придется успеть сделать.

А потом придется взяться за коррекцию - все-таки и питание задеру и вольтодобавку дам для ОУ и разделю ОУ по каналам, в общем, будет серия 2.

alss · April 7

0,3% - это не минус 90 дБ.
Микросхемы - это не транзисторы с ОУ в преобразователе напряжение-ток.
Не сбивайте с парадигмы.
Самое интересное еще впереди.
Все-таки это любительство, а не затыкание дырки в атмосфере покупной штучкой с никаким звуком.

lenivo · April 8

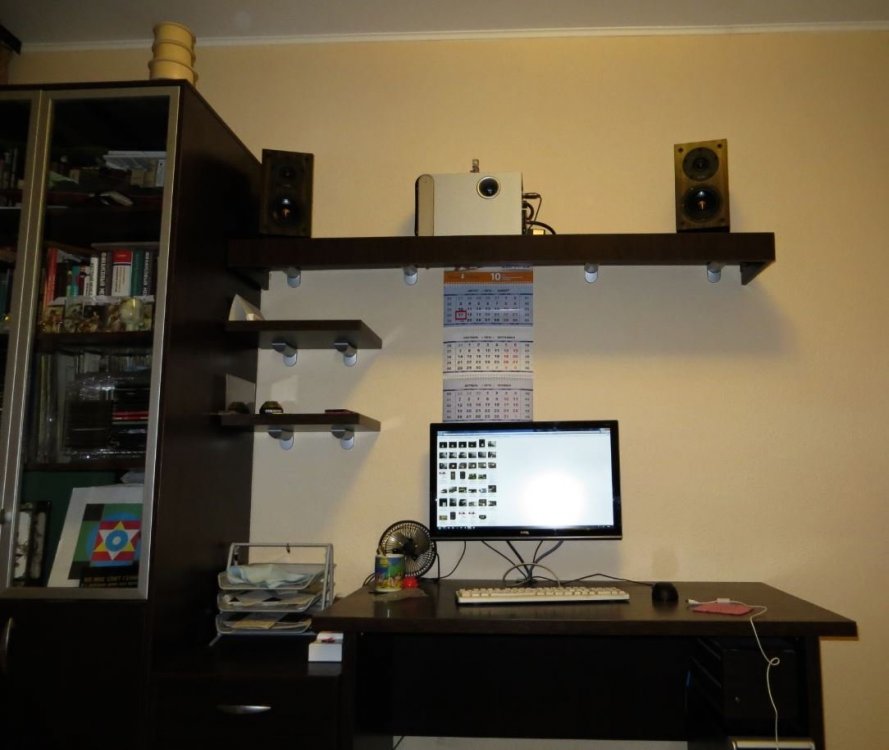

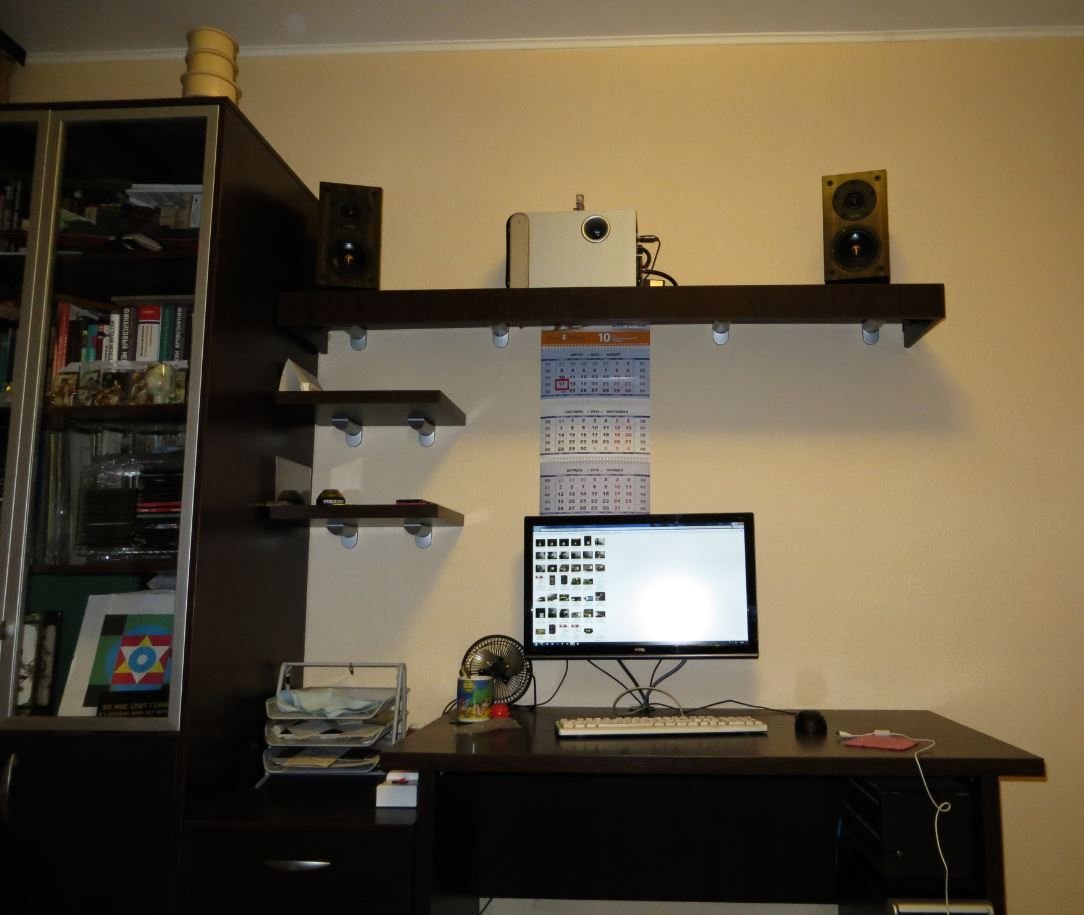

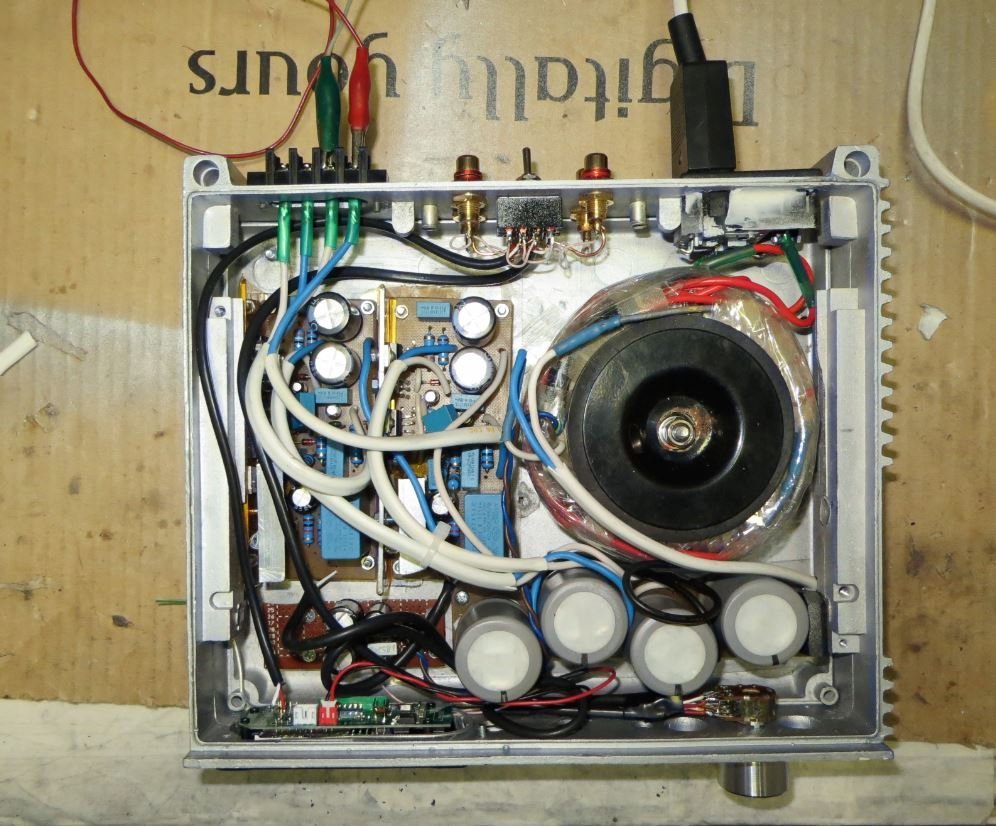

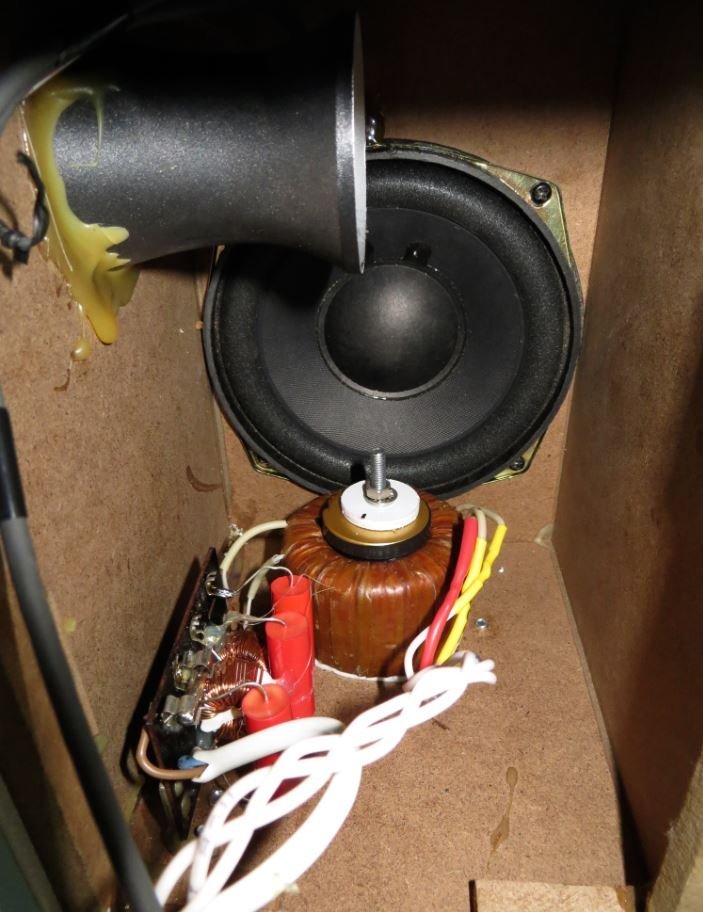

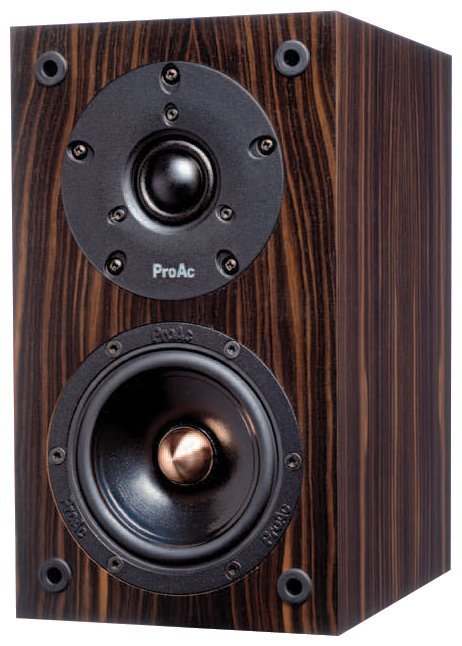

Вы знаете у меня самого для компьютера используется микросхемный усилитель с колонками ПроАк. Они с чувствительностью 84дБ

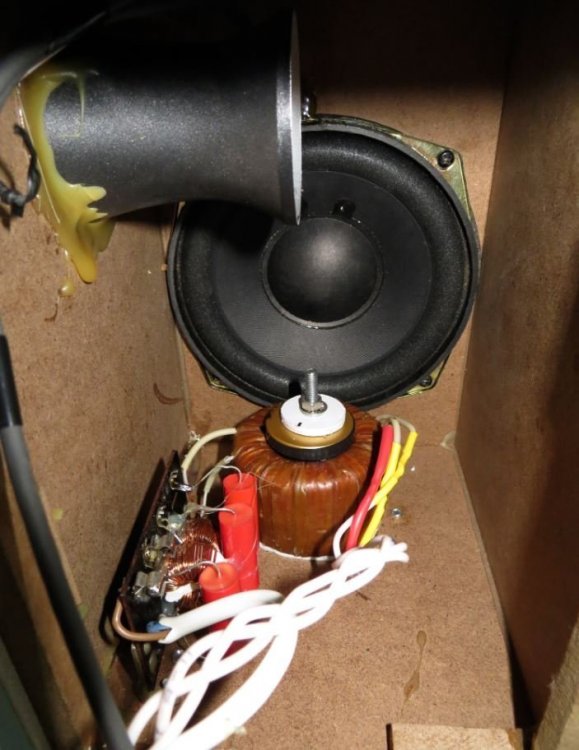

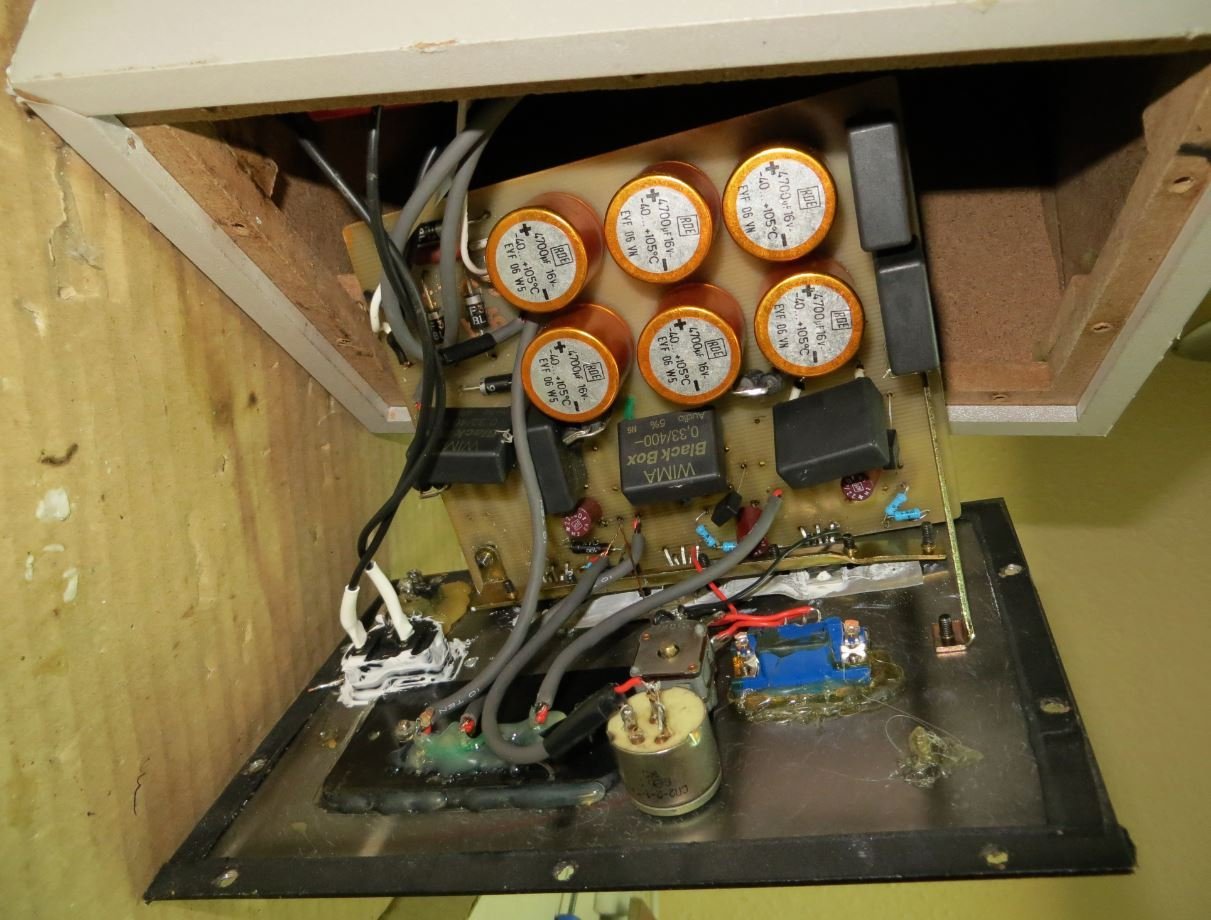

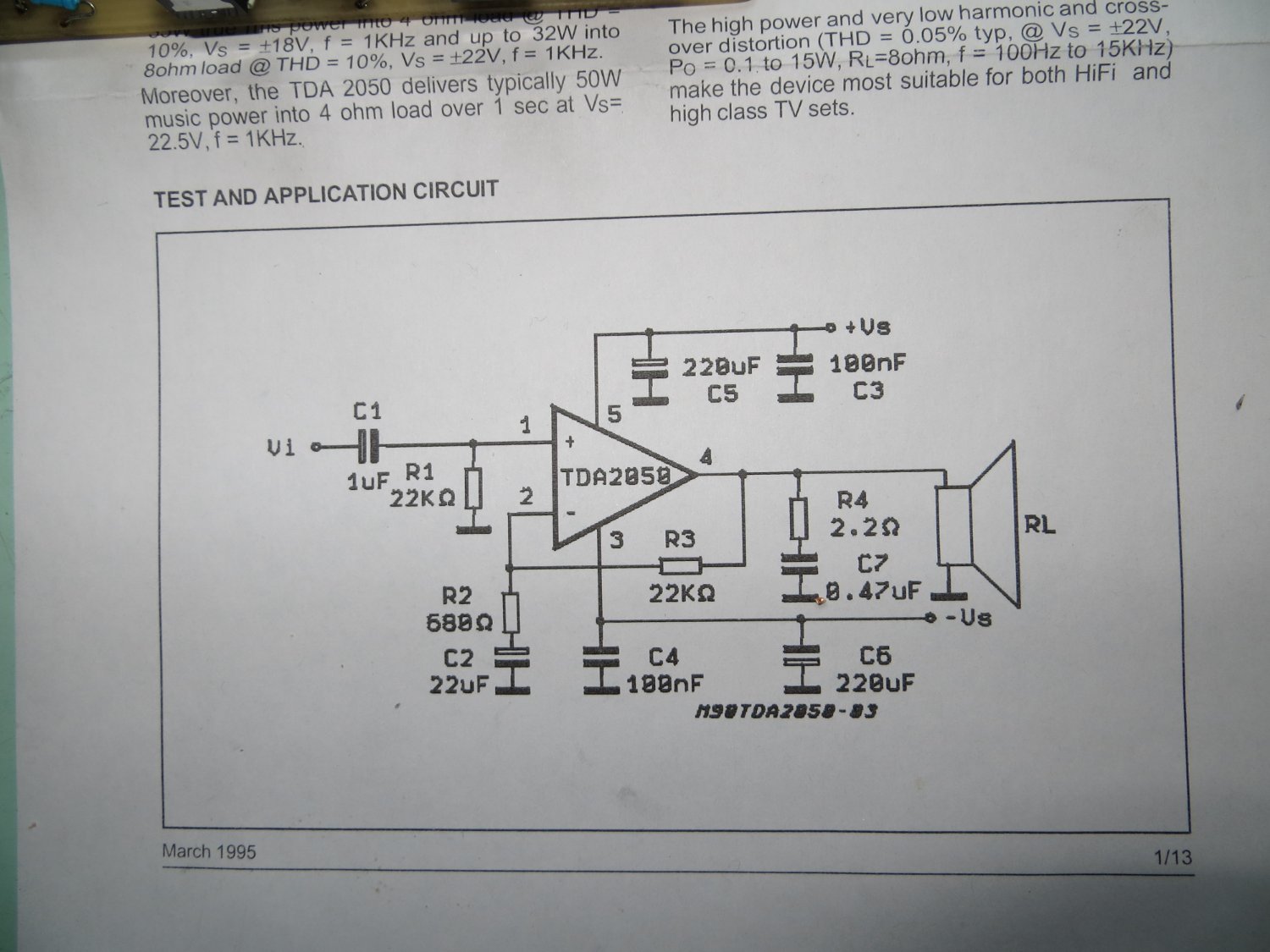

Микросхемный усилитель на TDA2050 схема по даташиту.

На самом деле переделал более 20 микросхемных усилителей

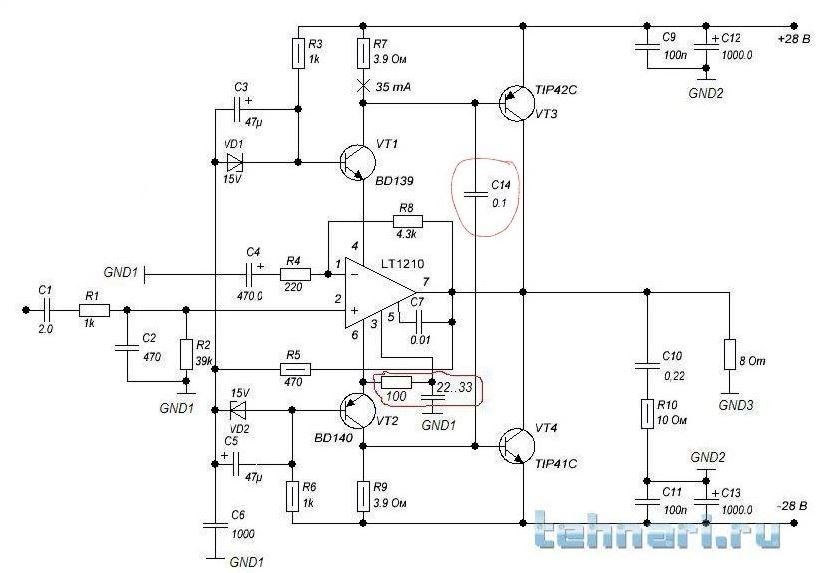

В том числе и динамит на LT1210

Так вот на TDA2050 ( а на аналоге LM1875 - мне вообще звук не понравился).

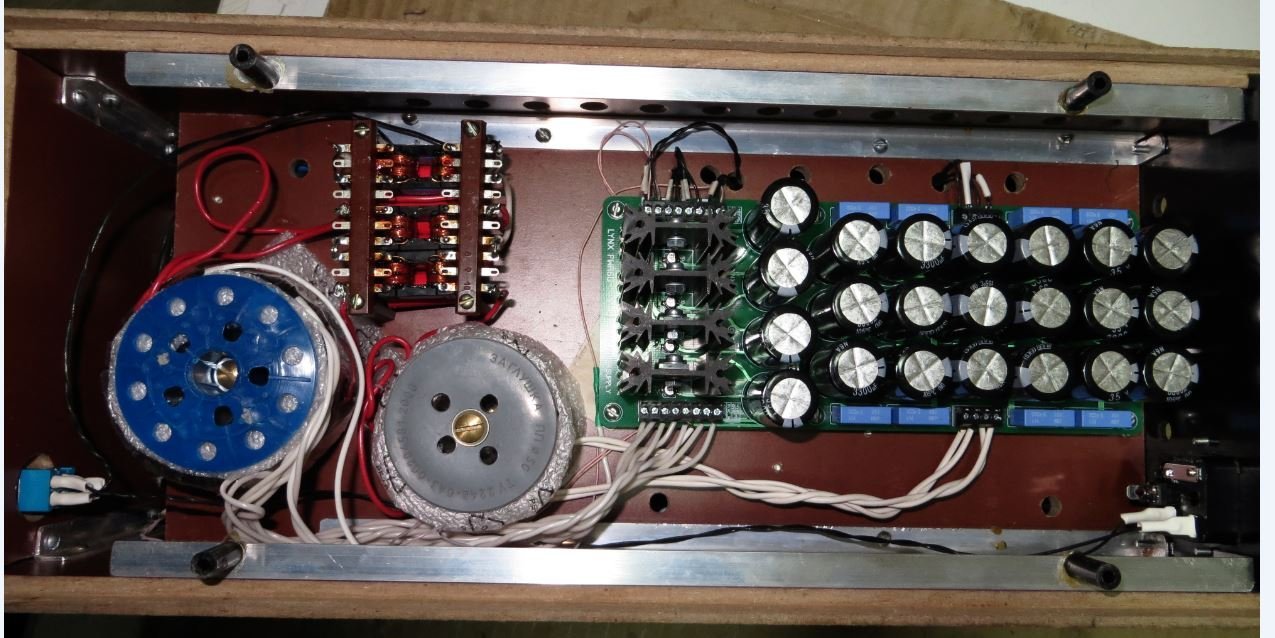

Но с качественными конденсаторами в блоке питания

И ничего более не надо. Все защиты есть уже в микросхеме. Звук на высоком качестве. Уже отработало 10 лет и менять не собираюсь.

Фото только потерялось последней модернизации - конденсаторы ROE на Мундорфы М-литик заменил поставил.

Как бы 2.1 - три канала. саб через простой сумматор без фильтра и через обычный регулятор громкости - просто чтоб уровень подстроить к основным динамикам. И всё.

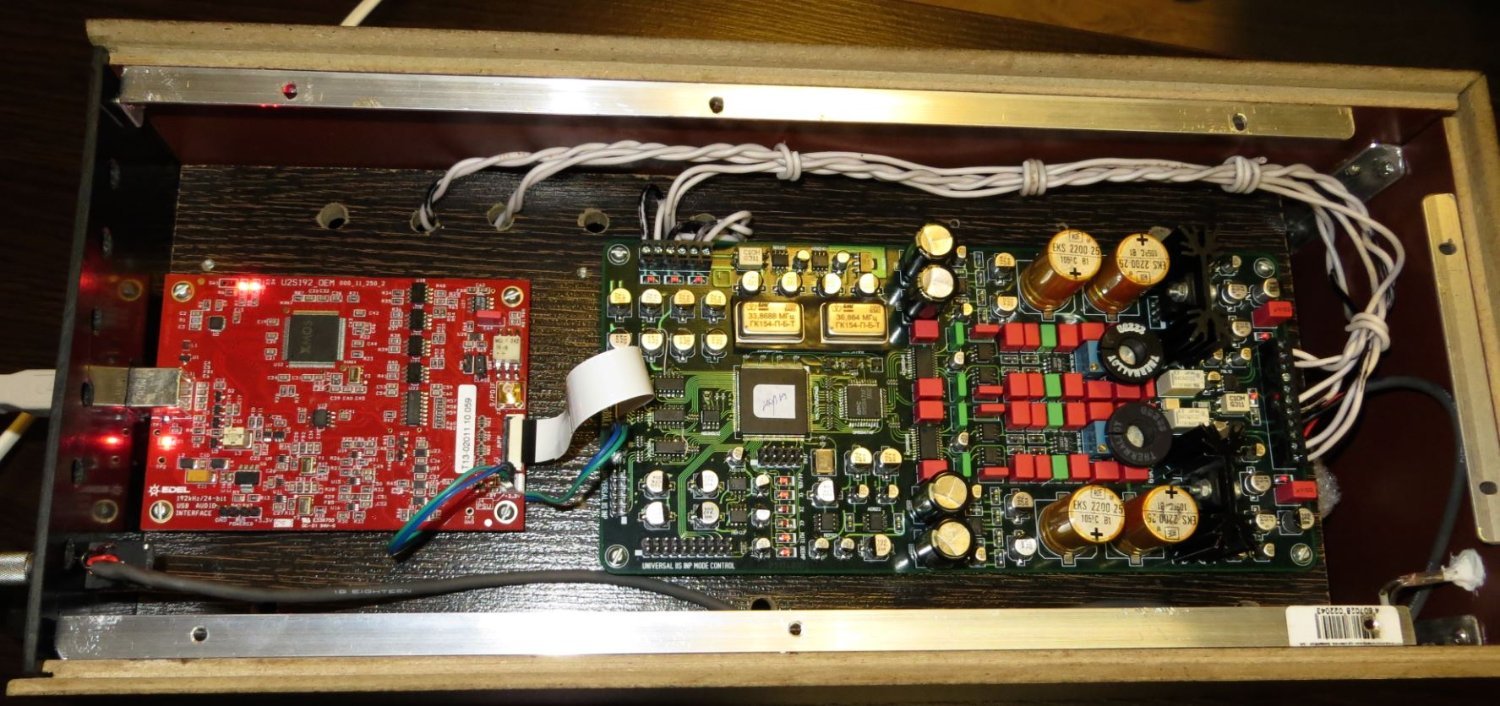

У меня отдельный цап на компе

И все регулировки громкости только с компа.

И качества и мощности хватает. На усилителе -силовой трансформатор ТОР на 60-80 ватт примерно.... Он Б.У. поэтому мощность мне не известна.

Максимум на котором слушаю колонки -5 вольт, а средний уровень 1 вольт.

А усилитель может на колонки вполне может качнуть 14 вольт. По паспорту может и больше - у меня просто питание пониженное..... Сперва было ограничение по конденсаторам ROE, а потом ничего менять не стал.

Совет простой - просто снимите на 100 Гц, 1 кГц и на 6 кГц - уровень сигнала (синус) в вольтах на комфортной для вас громкости. И на этот уровень делайте максимальное качество сигнала.

И да с компьютера мы смотрим видеоролики, фильмы и озвучка игр........ музыки с компа слушаем мало, так как для музыки есть основные ламповые системы с более крутыми колонками.....

А умощение микросхем требует сразу ставить хороший блок защиты на выход - я лично пять дорогих LT1210 сжёг, прежде, чем усилитель с ними отстроил по звуку.

На TDA 2050 - самый первый комплект микросхем пережил около 10 переделок схемы - разные перепайки элементов - менял конденсаторы, провода, резисторы, диоды - а схема даташитовская. А микросхемы выжили и до сих пор играют.

Собирал разные -там интеграторы и прочую заумь - не понравилось по звуку.

В любом усилителе - звук это в первую очередь качество блока питания, качество конденсаторов и резисторов.......

Поставите плохие конденсаторы-будет плохой звук.

alss · April 8

Почему я выложил эту схему и свои попытки - да потому что другие в данном месте мне неинтересны.
За более чем полвека профессиональной и любительской деятельности многое сделал и пробовал - так дайте возможность заниматься своим делом.
Дело не в частной задаче (она давно решена ламповым усилителем, кстати), дело в ранее неиспользуемой мною схеме, мне просто интересно стало это предложение.
А не набор давно известных микросхем и красивых конденсаторов...

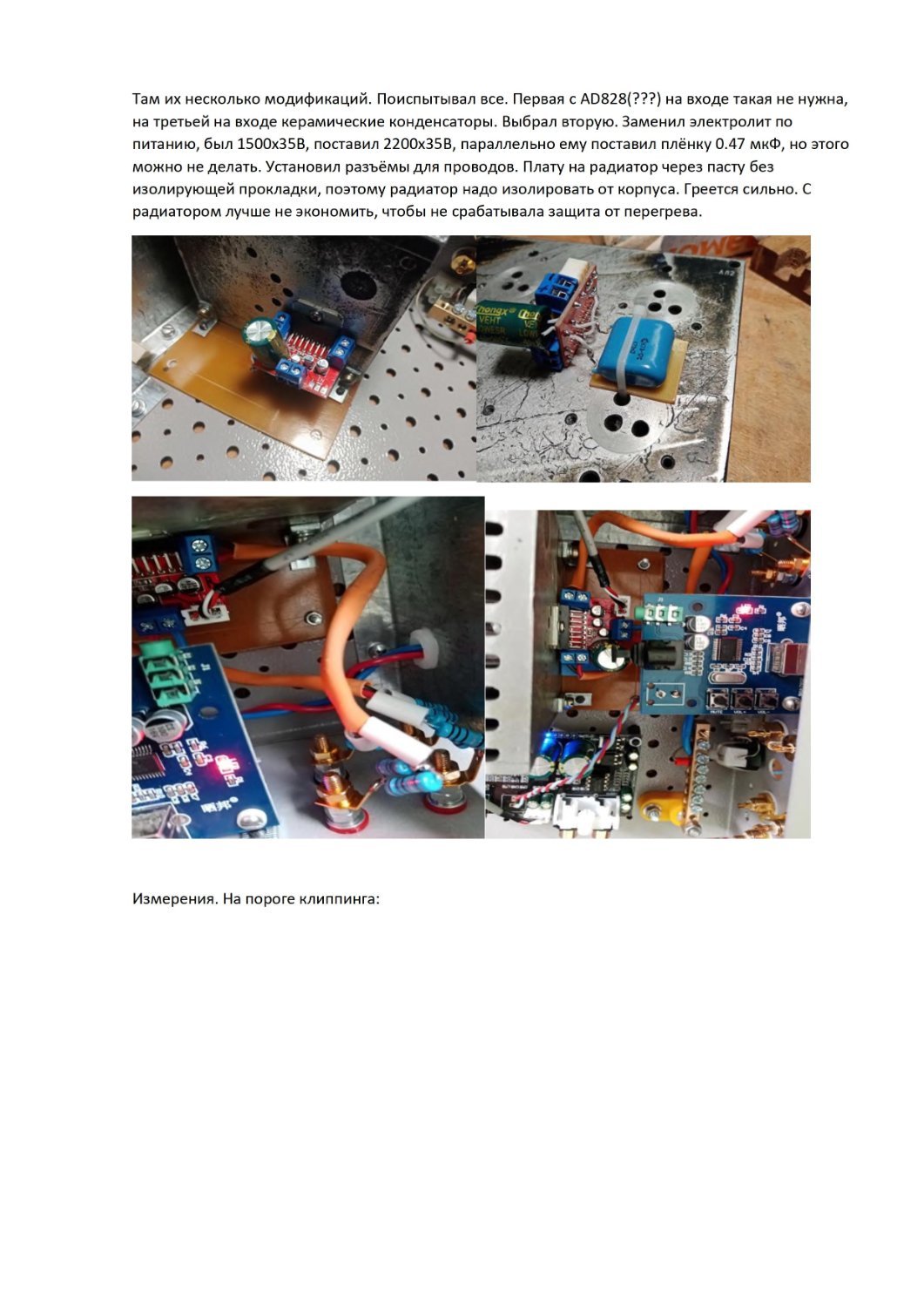

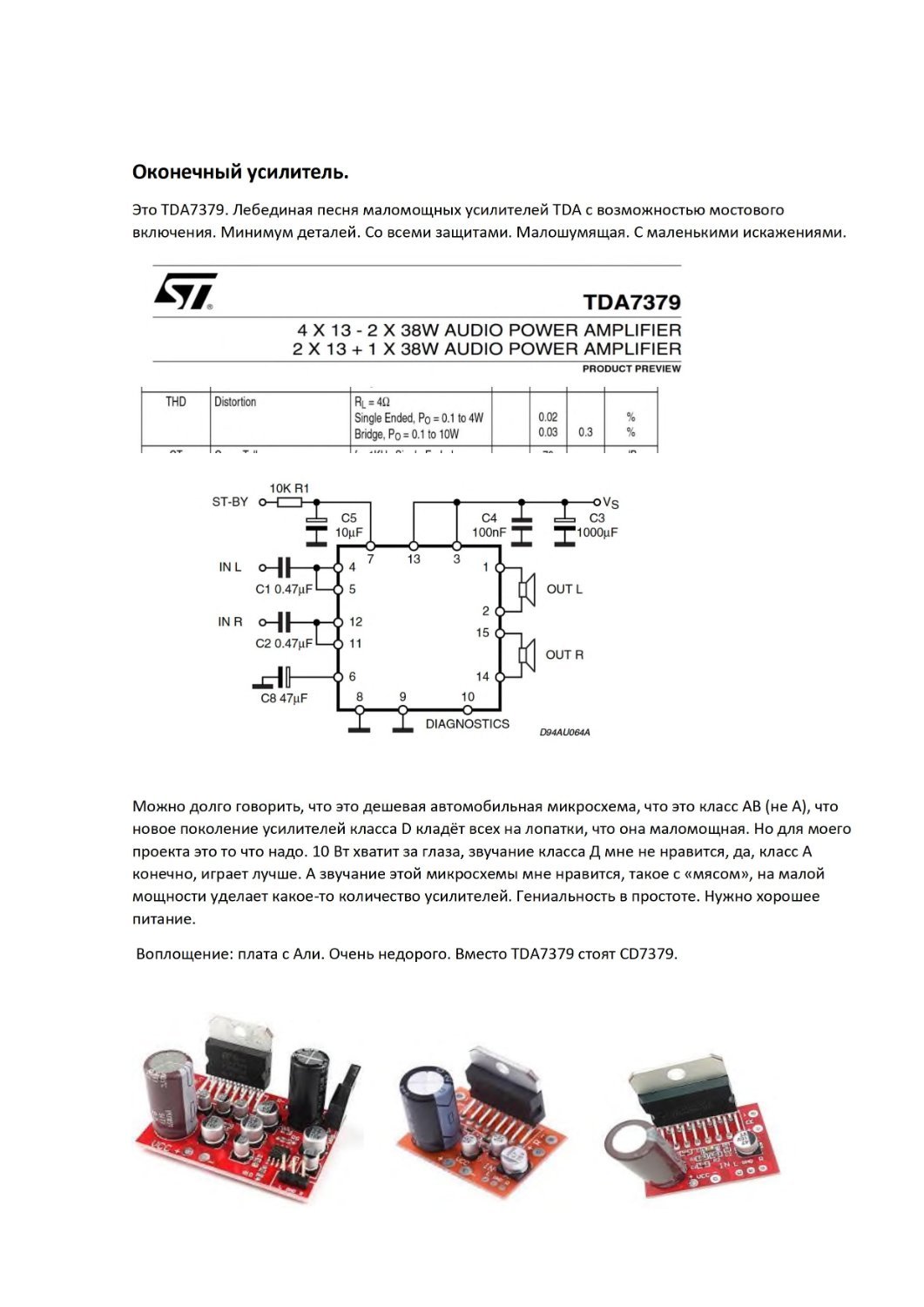

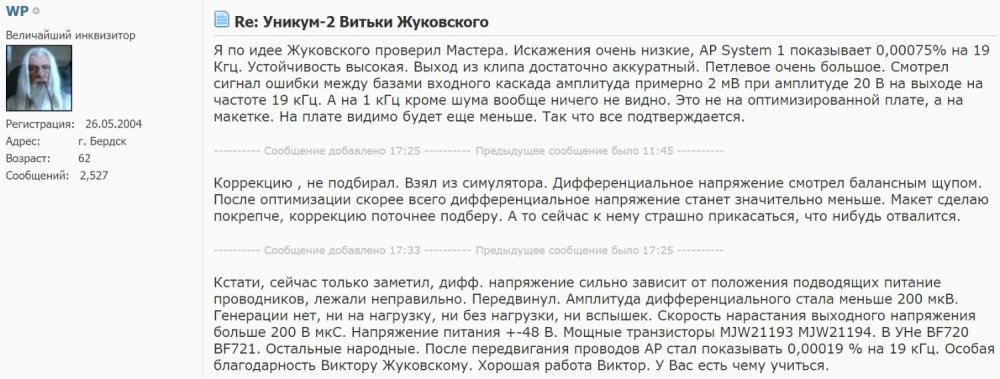

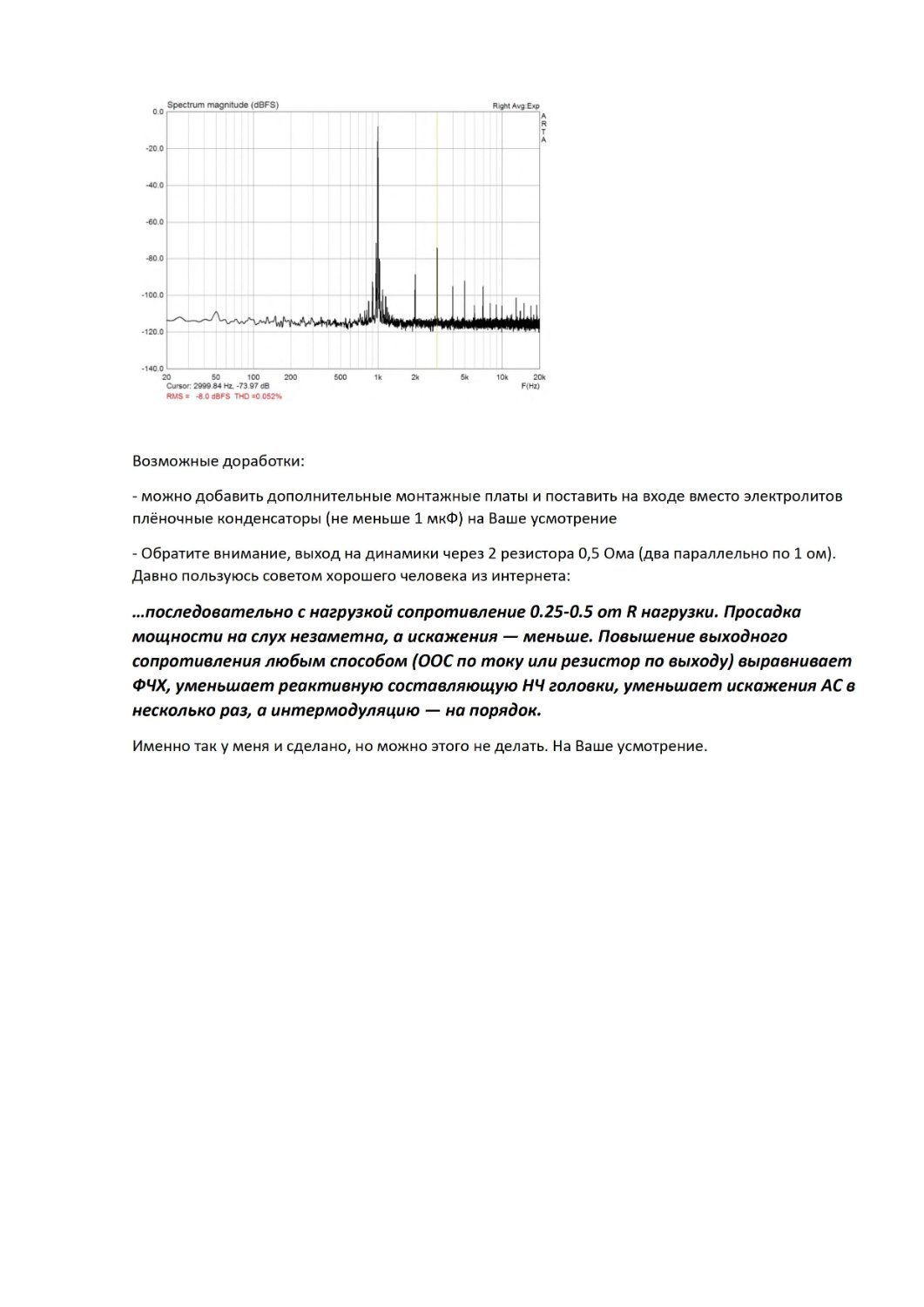

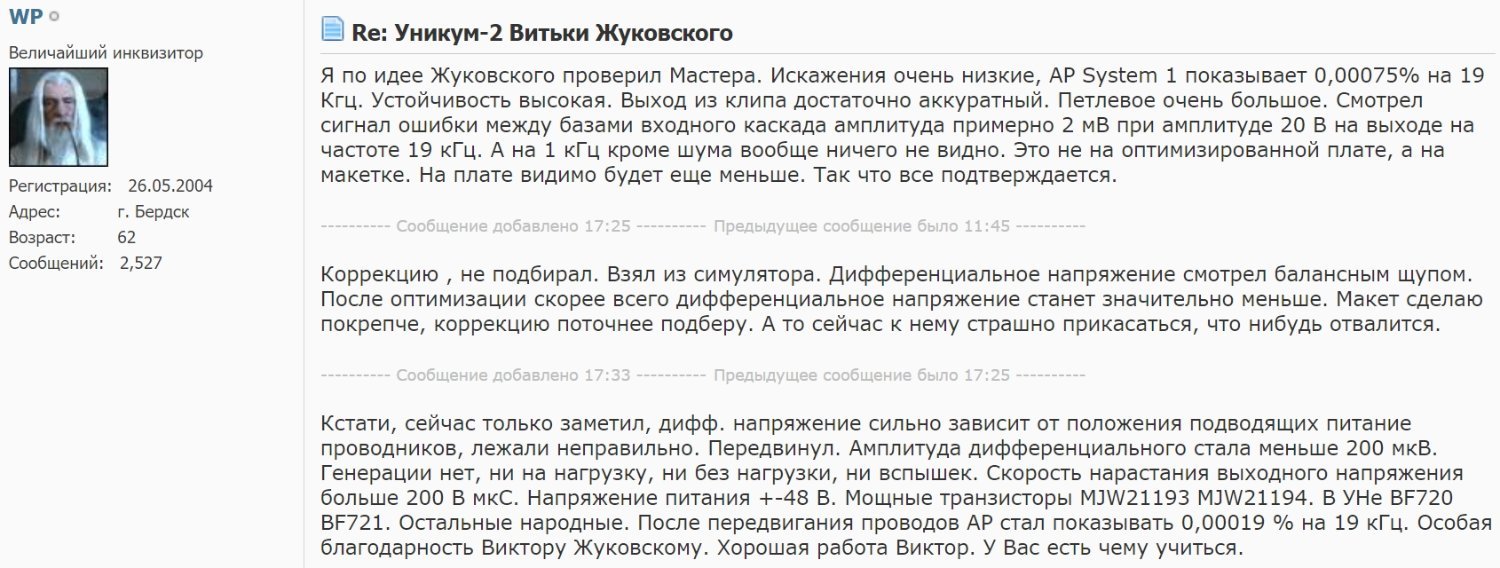

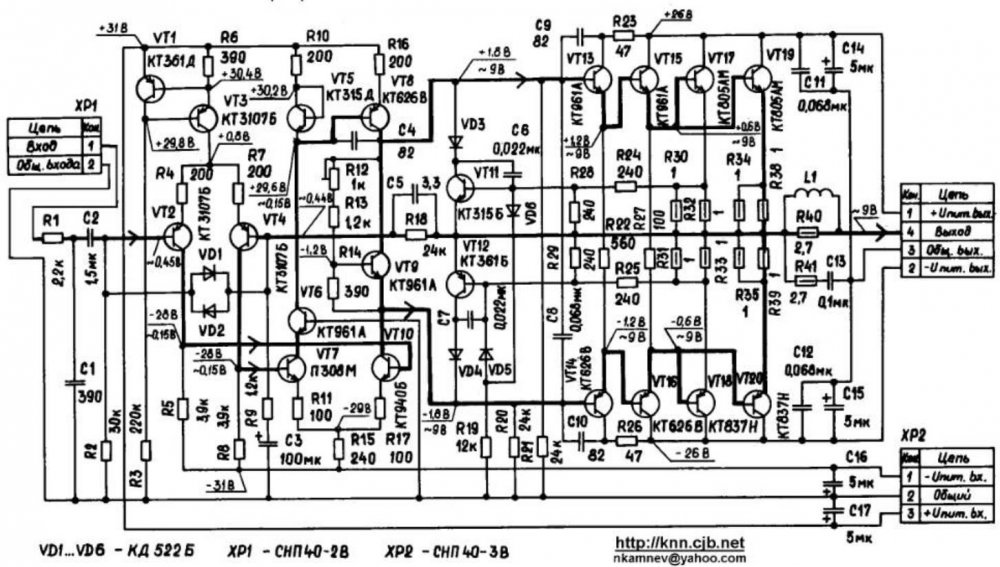

PS. А вот подобная ветка по усилителю РУБЕЖ (схема В. А. Жуковского) была бы интересна для прочтения. Может, кто-то все-таки возьмется? А то не видел в сети образцов. Правда, не всю многомиллиардную сеть просмотрел.

alexsan · April 8

alss · April 8

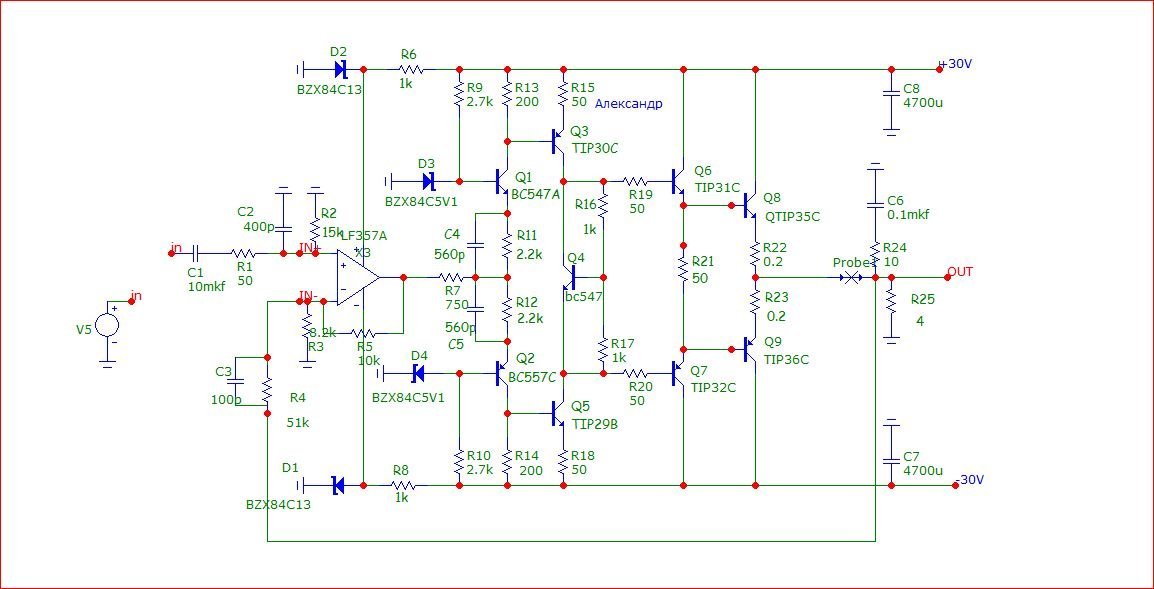

alexsan, то-бишь Luzer, ну здесь люди РАБОТАЮЩИЕ схемы предлагают, а не "идеи" (типа черного ящика с красными кнопками из довоенного - до второй мировой - анекдота), ведь на ldsound уже была выяснена степень работоспособности ваших насыпных лукошек.
Кстати, пробник так и не перенесли...

5 часов назад, Ollleg сказал:

Разве кто то не даёт или против? Нет.

В физическом смысле это действительно так - никто за руки не держит. Просто реакция напоминает вопрос о покупке яблок в Нью-Йорке (если кто помнит этот сетевой эпизод).

alexsan · April 8

1 час назад, alss сказал:

alexsan, то-бишь Luzer, ну здесь люди РАБОТАЮЩИЕ схемы предлагают, а не "идеи" (типа черного ящика с красными кнопками из довоенного - до второй мировой - анекдота), ведь на ldsound уже была выяснена степень работоспособности ваших насыпных лукошек.
Кстати, пробник так и не перенесли...

Если схема работает в железе.

Ollleg · April 9

12 часов назад, alss сказал:

В физическом смысле это действительно так - никто за руки не держит. Просто реакция напоминает вопрос о покупке яблок в Нью-Йорке (если кто помнит этот сетевой эпизод).

Можно попробовать тему разделить, часть комментариев вынести в отдельную тему.

Как топикастеру - Вам и решать.

alss · April 9

Пока оставим как есть, не до того - на рабочей полке стоит в разных положениях 21-килограммовый "Урал-112" с целыми пломбами, светится, но молчит, никаких шумов, фона и тем более звука нет, а надо чтобы звук был...

По теме - справлюсь с возбуждением ОУ и уразумею природу вертикальных ступенек на уровне трех переходов б-э как в плюс, так и в минус, так вернусь - со щитом или с посыпанной пеплом полулысой седой головой.
Что интересно - микрокап этих ступенек не показывает, а автор идеи что-то такое знал, ограничивая представляемый результат 4 вольтами выходного размаха.

Ollleg · April 9

1 час назад, alss сказал:

Пока оставим как есть

Это хорошо, а то вся суть повествования развалилась бы. Оставляем. Спасибо.

Sergei_ · April 9

17 часов назад, alss сказал:

Кстати, пробник так и не перенесли...

Пробник у него правильно установлен.

alss · April 10

14 часов назад, Sergei_ сказал:

Пробник у него правильно установлен

Модель усилителя мощности работающего у меня NAD3220PE - пробник как надо и по лузеру (чертополох).

PS. Luzer (это ему больше подходит чем alexsan) в своем стиле - выставляет абсолютно неработающие модели. Не спалось - и вот в приложении модель по его рисунку, "пусть пробуют они - я лучше подожду"©В. В. Высоцкий

Luzer_NAP_amp.zip

alexsan · April 10

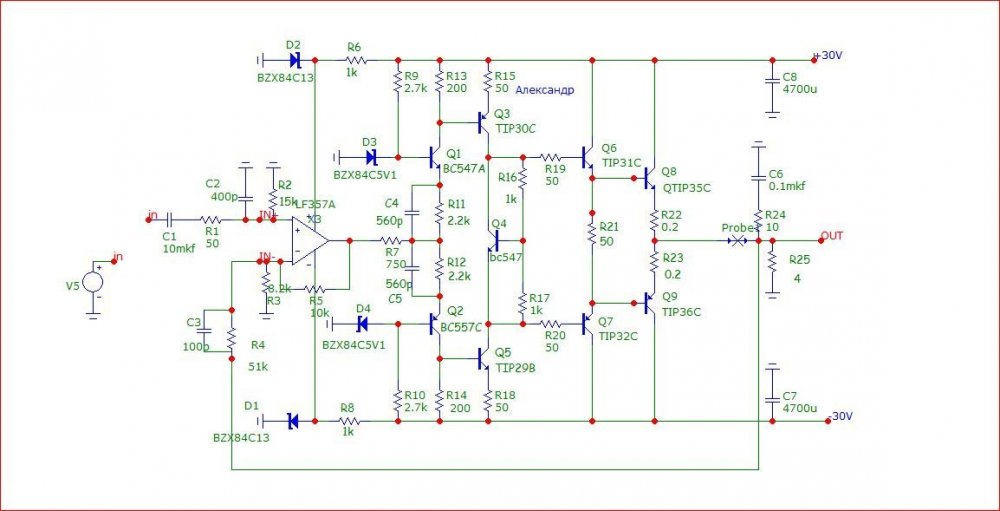

А про эту что скажешь

alss · April 10

22 часа назад, Sergei_ сказал:

Пробник у него правильно установлен.

Таки да - недосмотрел точку съема ОС прямо с выходной нагрузки, ладно, най будэ.
В остальном его схемы неработоспособны - в том виде как он их представляет.
