Околокомпьютерный полулинейный усилитель

Sergei_ · April 9

17 часов назад, alss сказал:

Кстати, пробник так и не перенесли...

Пробник у него правильно установлен.

alss · April 10

14 часов назад, Sergei_ сказал:

Пробник у него правильно установлен

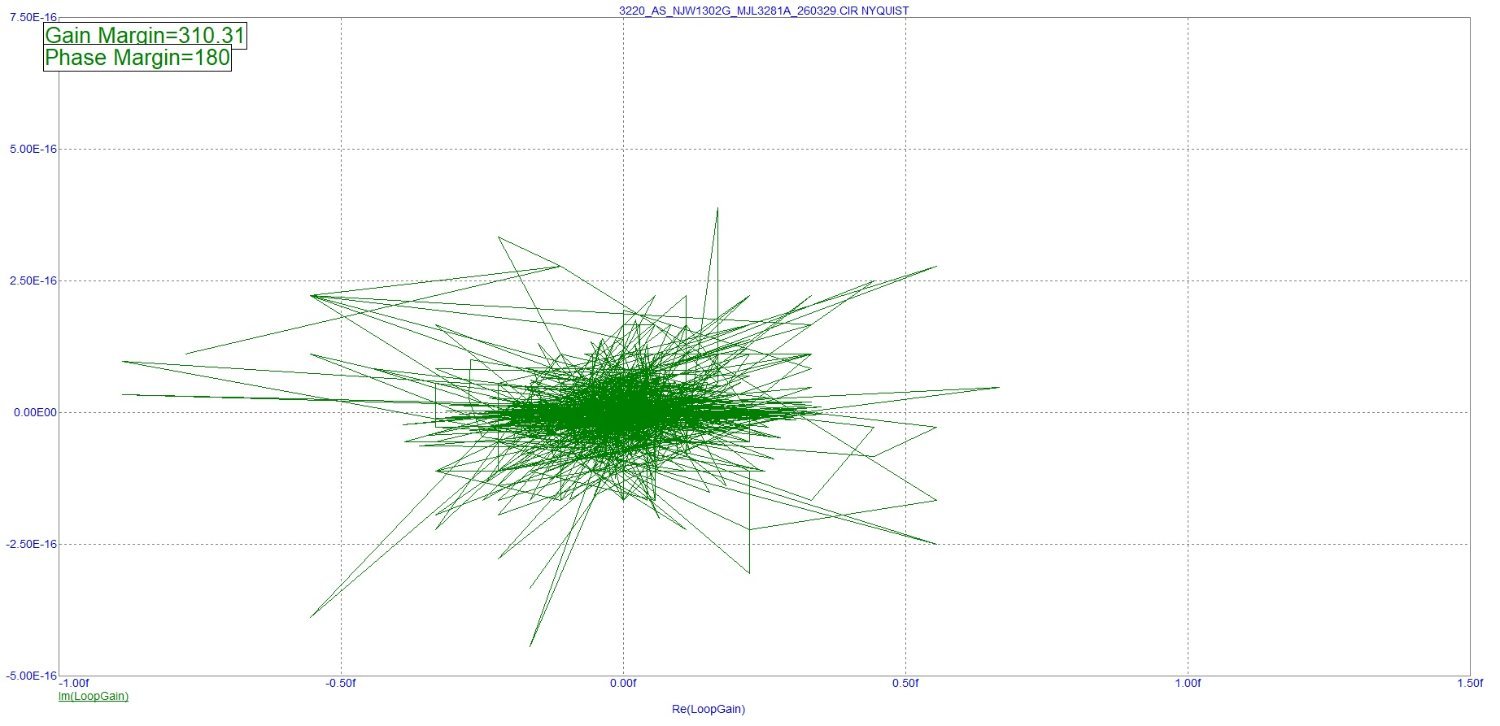

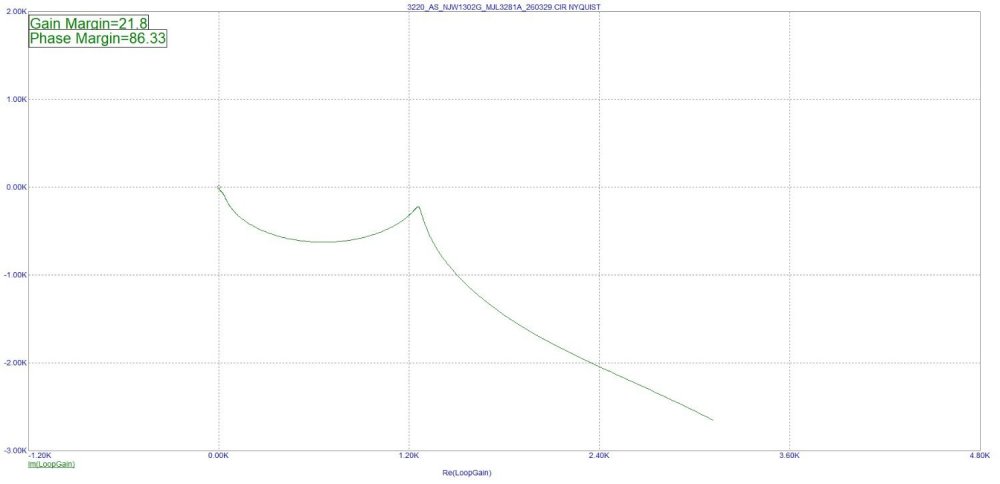

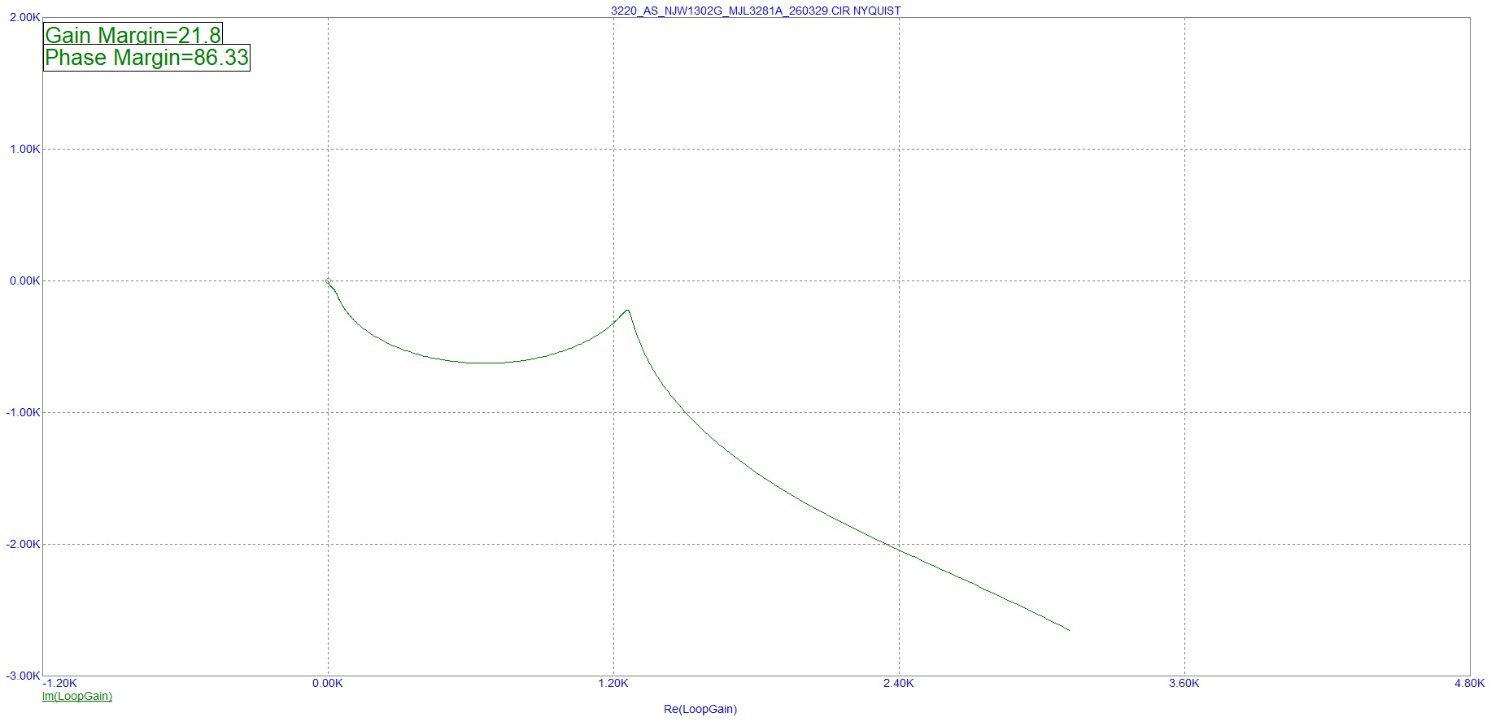

Модель усилителя мощности работающего у меня NAD3220PE - пробник как надо и по лузеру (чертополох).

PS. Luzer (это ему больше подходит чем alexsan) в своем стиле - выставляет абсолютно неработающие модели. Не спалось - и вот в приложении модель по его рисунку, "пусть пробуют они - я лучше подожду"©В. В. Высоцкий

Luzer_NAP_amp.zip

alexsan · April 10

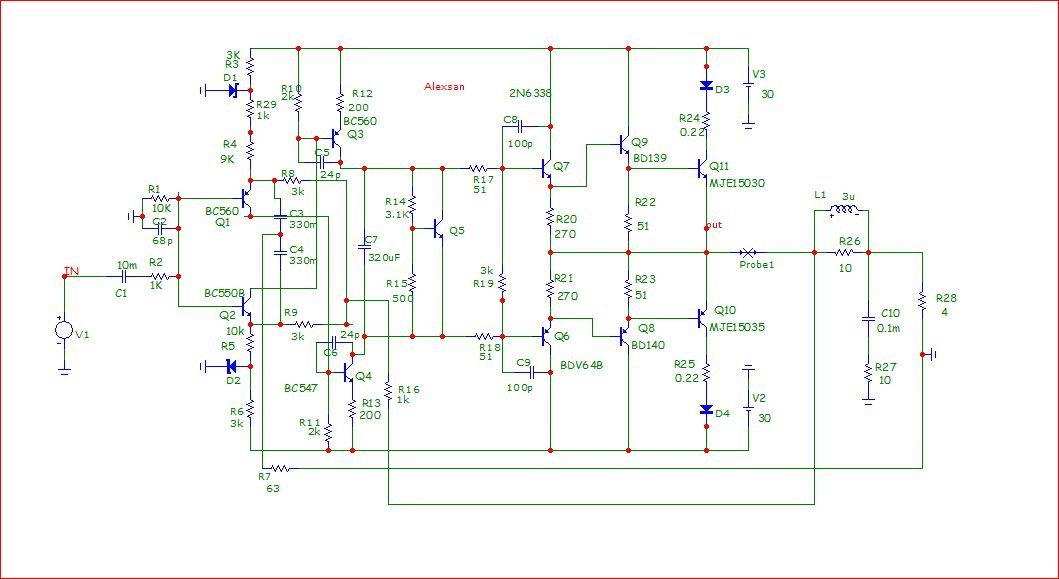

А про эту что скажешь

alss · April 10

22 часа назад, Sergei_ сказал:

Пробник у него правильно установлен.

Таки да - недосмотрел точку съема ОС прямо с выходной нагрузки, ладно, най будэ.
В остальном его схемы неработоспособны - в том виде как он их представляет.

alexsan · April 10

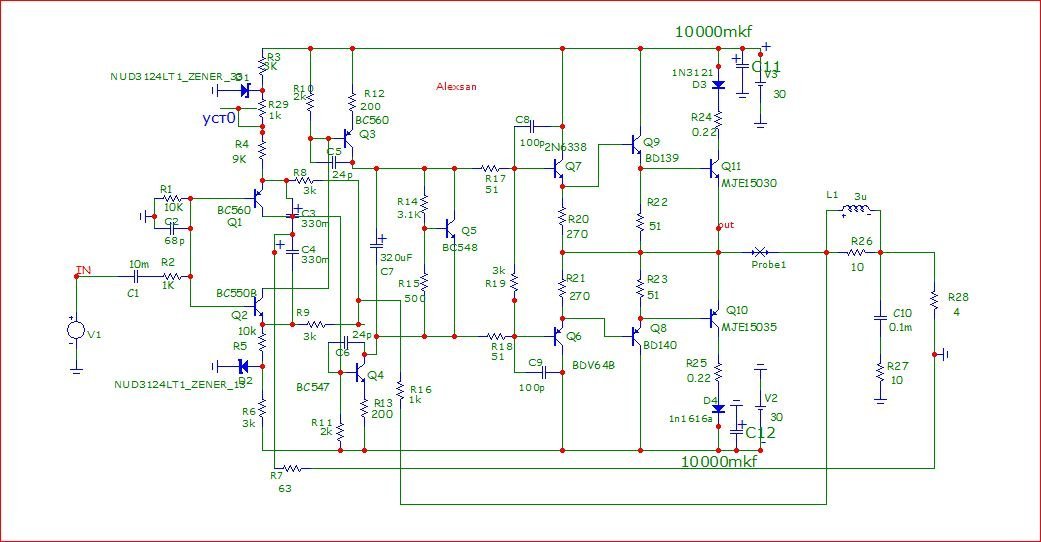

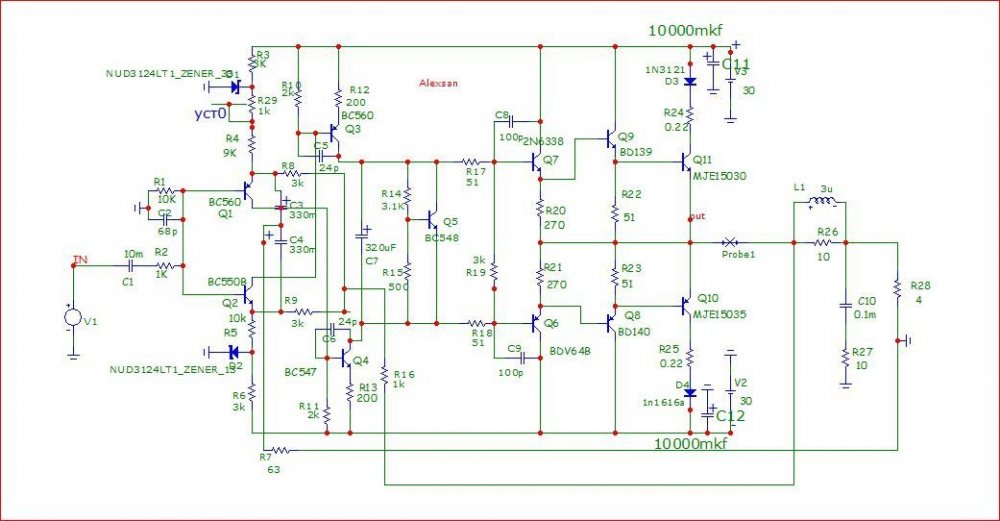

И это не работоспасобна

Sergei_ · April 10

16 минут назад, alexsan сказал:

И это не работоспасобна

Где файл?Рисовать,тратить время чтобы понять работает или нет.

Предыдущая схема не рабочая.Схема инверт,а вы оос завели как для неинверта.

Вы хотя бы постоянку глядите перед тем как выкладывать схемы.

Analysis - dynamic DC.

alexsan · April 10

Так я выкладываю что сделано в железе,а форум не поддерживает эти файлы.

Sergei_ · April 10

1 час назад, alexsan сказал:

форум не поддерживает эти файлы

Проблема решаемая.Пакуйте файл в ZIP,как Alss.

Ollleg · April 10

2 часа назад, alexsan сказал:

Так я выкладываю что сделано в железе,а форум не поддерживает эти файлы.

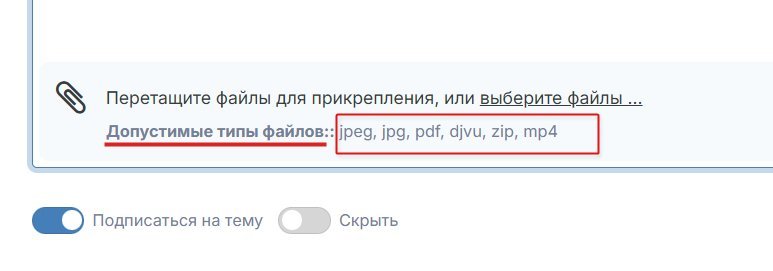

Так у Вас при написании комментария в самом низу чётко прописано, какие расширения файлов допустимы, зачем же другого формата пытаться отправить?

S.Laptev · April 10

47 минут назад, Sergei_ сказал:

Проблема решаемая.Пакуйте файл в ZIP,как Alss.

А почему в джепегу не конвертировать, основной формат, у меня, например, ЗИП не работает?

alexsan · April 10

А почему нету этого,WinRAR

Ollleg · April 10

Все эти файлы хранятся на нашем жёстком диске, формат был выбран исходя из безопасности. Если кому то необходим WinRAR, залейте его к себе на я-диск или майл облако и выставите ссылку на скачивание в комментарии - за его сохранность на года ответственность будет за вами, как и само содержимое архива.

Форматы определял Николай, ему лучше знать, какие допустить для заливки, а какие ограничить. Так что это необсуждаемо, не всё зависит от личных предпочтений. Конвертируйте в доступные и заливайте.

S.Laptev · April 10

.

alss · April 10

2 часа назад, S.Laptev сказал:

А почему в джепегу не конвертировать,

Я выставил рабочий файл, чтобы не пришлось перенабирать в симуляторе (это тяжело и противно если чужое).
Если же применены импортируемые или самодельные модели, то выставляю локализованный рабочий файл.

Владимир Перепелкин · April 10

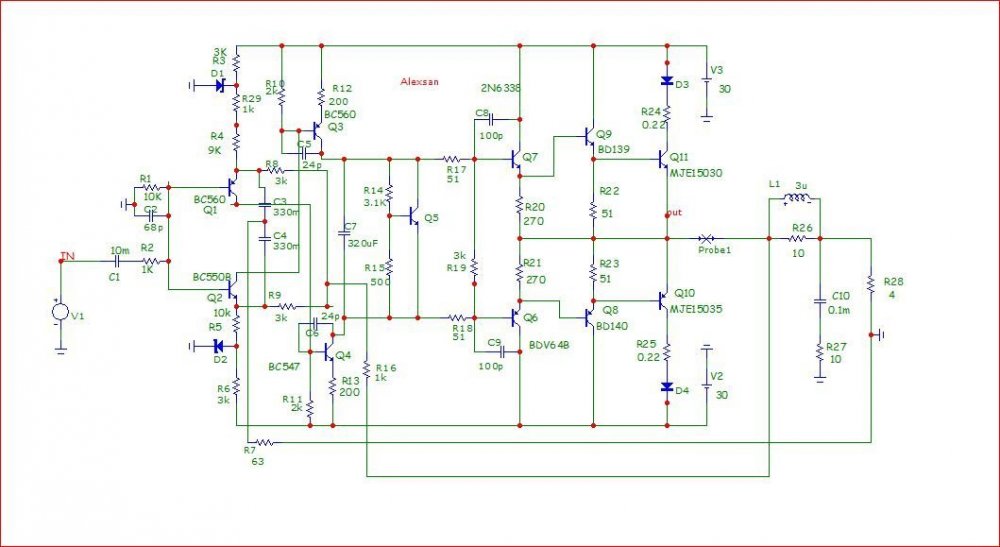

Alexsan, не пойму, за каким пенисом нужны резисторы R24, R25 и диоды D3, D4?

Коррекция через задницу. По совместительству коррекция обогащает сигнал помехами из цепей питания. А также гробит петлевое усиление и как следствие глубину ООС с повышением частоты.

Еще два недостатка подобной схемотехники - низкая стабильность тока покоя (разгон режимного тока транзисторов Q3 Q4 с повышением температуры окружающей среды и как следствие разгон тока покоя выходных транзисторов) и низкая стабильность нуля на выходе усилителя.

S.Laptev · April 10

49 минут назад, alss сказал:

Я выставил рабочий файл, чтобы не пришлось перенабирать в симуляторе (это тяжело и противно если чужое).
Если же применены импортируемые или самодельные модели, то выставляю локализованный рабочий файл.

Александр, это не Вам, а alexsan, проще сразу в jpeg, сразу увидим схему, экономия времени, конечно же телефон открывает ZIP, Но посылает за приложением в гугл, а если пароль забыл, то надо регистрироваться в мах, а этого не хотелось бы.

alexsan · April 11

13 часов назад, Владимир Перепелкин сказал:

Alexsan, не пойму, за каким пенисом нужны резисторы R24, R25 и диоды D3, D4?

Коррекция через задницу. По совместительству коррекция обогащает сигнал помехами из цепей питания. А также гробит петлевое усиление и как следствие глубину ООС с повышением частоты.

Этот усилитель еще лет 15 назад сделал,у до сих пор работает стабильно как при комповый на акустику амфитон 25ас-027,и ни каких проблем нет с ним,и использую без тембр блока регулятор и вход у него чуйка 700мв.А резисторы и диоды так это защита,а почему не в эмитры так чтобы не было потер в депформ фактор очень хороший контроль АС.

Владимир Перепелкин · April 11

От такого усилителя только рак ушей зарабатывать. Если нравится гадостное звучание, то я не могу запретить им наслаждаться.

Такая защита как мёртвому припарка. Если не веришь, коротни выход, увидишь результат в виде синего или белого дыма.

alexsan · April 11

44 минуты назад, Владимир Перепелкин сказал:

От такого усилителя только рак ушей зарабатывать

Володя там нет искажений он линеен ,это же симметричный ,и со скоростью у него нормально все ,можешь сам проверить там деталей горстка в одной руке.

Владимир Перепелкин · April 11

Проверил. Медленно спадающий ряд гармоник высокого порядка на уровне -60 дБ для 2 и 3 гармоник . Типичное транзисторное звучание. Убери и не позорься.

alexsan · April 11

нормально кому интересно.

alexsan · April 17

Что то тихо в ветке,как продвигаются дела и какой будет усилитель Околокомпьютерный ?

decoder · April 17

14 часов назад, alexsan сказал:

и какой будет усилитель ?

Он будет никакой .

Sagittarius · June 13

В 10.04.2026 в 18:31, alss сказал:

чтобы не пришлось перенабирать в симуляторе (это тяжело и противно если чужое).

Ни малейшей антипатии к чужому, по причине, что чужое. Усилитель - как котёнок: да, не любили, не кормили, жил в холодном сарае, хотели утопить, но нужны деньги и вот продают. Немного подкормить, подлечить от блох и кожных заболеваний, погладить - будет кот.

Пример: ЭВО

Иногда (зачастую) хозяин против лечения, иногда усь - мёртворождённый, ну, что ж. Это жизнь.
