УНЧ симфония

[Sergio]

А на самом деле, настоящие фирмачи, те, кто восстанавливает усилители, например, а это, обычно, работники фирм на пенсии, тех же Сансуев, Лаксмэнов, других, они разбирают потенциометры, кнопочные, движковые переключатели, они аналогичны внутри нашим П2К, до винтика, полностью, моют, чистят, смазывают, выгребают кучу транзисторов корродированных, резисторов, конденсаторов. Так делаю и я. Выше писал.



    Именно так, а всё остальное - от незнания, лени или неумения.

[grat]

1 час назад, S.Laptev сказал:

Ну как же так, я же за четыре года вам кучу подробнейшей информации выдал, на целую книгу хватит, или брошюру, как минимум.... старался...

Ну хорошо, доползу до ул. Лебедева...

Зачем такое героическое самопожертвование. Берегите себя. Всем интересно, что будет в следующем томе полного собрания сочинений.

[BAA]

Тектроникс отказался от специального и кончилось, по-моему, WD. Смазка для отв раз'емов - силиконовая, но и там от вибрации. В общем смысле контакты и вазелин (нейтральные смазки) живут дружно. А вытертый резистор можно тоько почистить. Но это осциллограф, к звуку отношения не имеет, сигналы другие (сарказм).

[sova]

В 31.03.2026 в 08:51, grat сказал:

Улдис, у нас продается КОNTAKT 60. Снимешь корпус, чтобы забрызгать в обе части потенциометра. А как же трансформаторы? Это же не ОТL. :)

У 60 го вроде масла смазочного нет или маловато. У 61 го масло есть.

[BAA]

TEK WIKI
CONTACT CONTAMINATION/CLEANING Contacts require cleaning: (1) when visual inspection shows contamination on the contacts or pads; (2) after solder work has been done on the ECB [flux fumes may leave a thin film deposit on contact surfaces] (3) after board wash, which cantrap _ contaminants around closed contacts. Two cleaning procedures are recommended. Procedure A is preferred. Use procedure B only if A proves inadequate. WARNING: Do not use No-Noise or other contact lubricants on cam switches. They are designed to operate dry, and lubricants tend to trap dust particles. Cleaning procedure A 1. Remove the cam cover. 2. Clean contact pads and fingers with isopropanol (isopropyl! alcohol) or fotocol (ethyl alcohol) using a soft brush and alcohol on cotton swabs. Be very gentle around the contact fingers. Rotate the switch shaft during cleaning and drying to prevent dissolved contaminants from collecting around closed contacts. 3. Allow switch to air dry for 60 seconds. 4. Blow out remaining residue with an air hose while rotating the shaft to prevent trapping of particles. 5. If contacts are clean, proceed with checking for contact pressure and damage. If contamination persists and cannot be removed with this procedure, use procedure B. Cleaning procedure B — Removing hard films This procedure is to be used only on films not removeable by procedure A. CAUTION: There is only about 0.0001 inch of gold on the contact pad surface. Any abrasive material will remove some of this gold, thus increasing risk of corrosion and decreasing the life of the switch. 1. Rotate the switch shaft to open contacts to be cleaned. 2. Cut an Eberhard Faber ‘Pink Pearl’ eraser into the shape of a screwdriver tip small enough so that it can be inserted between the contact fingers and pad. Note: do not use typewriter- or fiberglass-type erasers because they are too abrasive. 3. Use light strokes to remove contamination. Use only enough pressure and strokes to change the gold pads to a more satiny, yellow finish. 4. Follow up with the alcohol cleaning procedure A to remove residue.

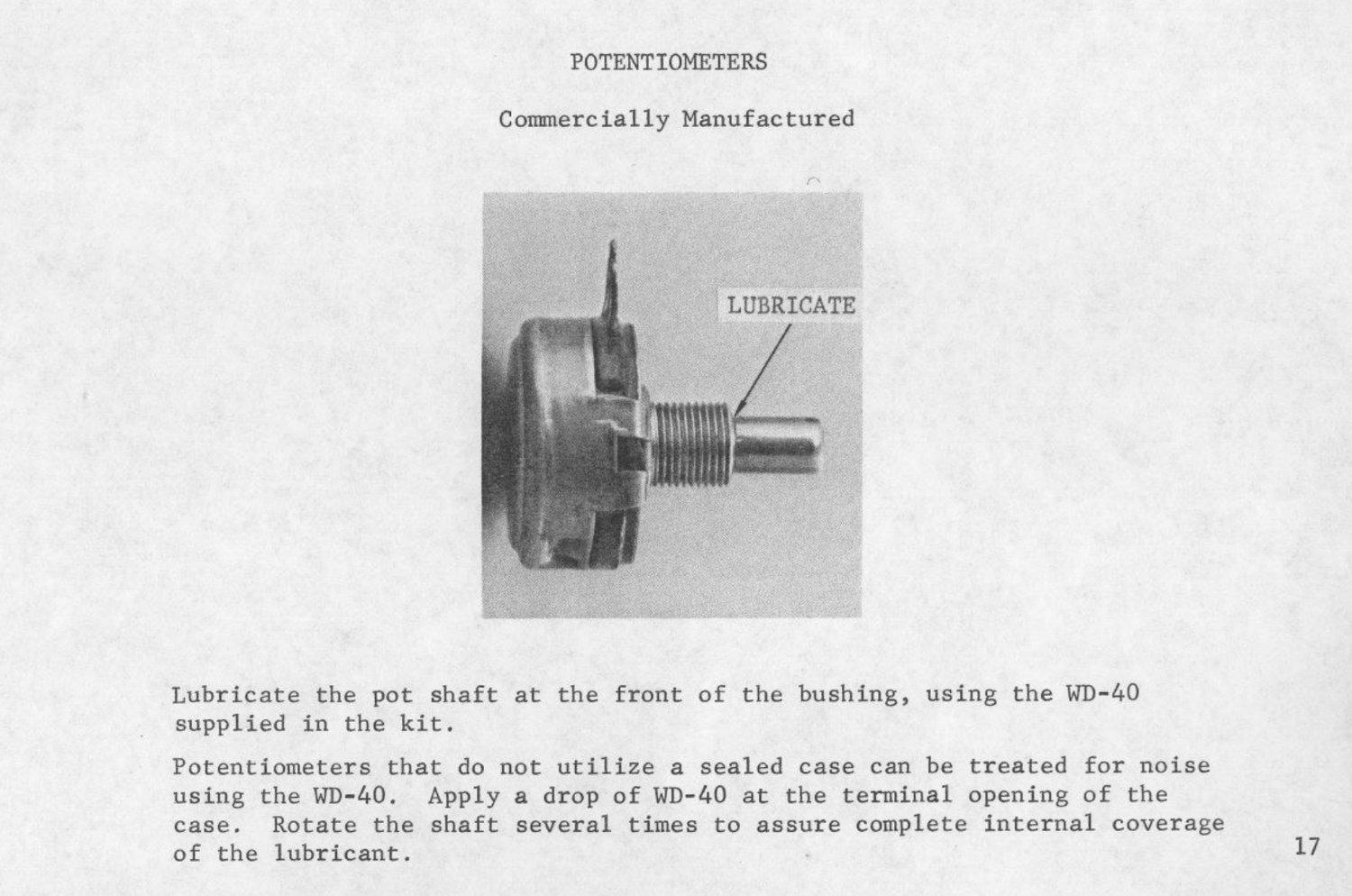

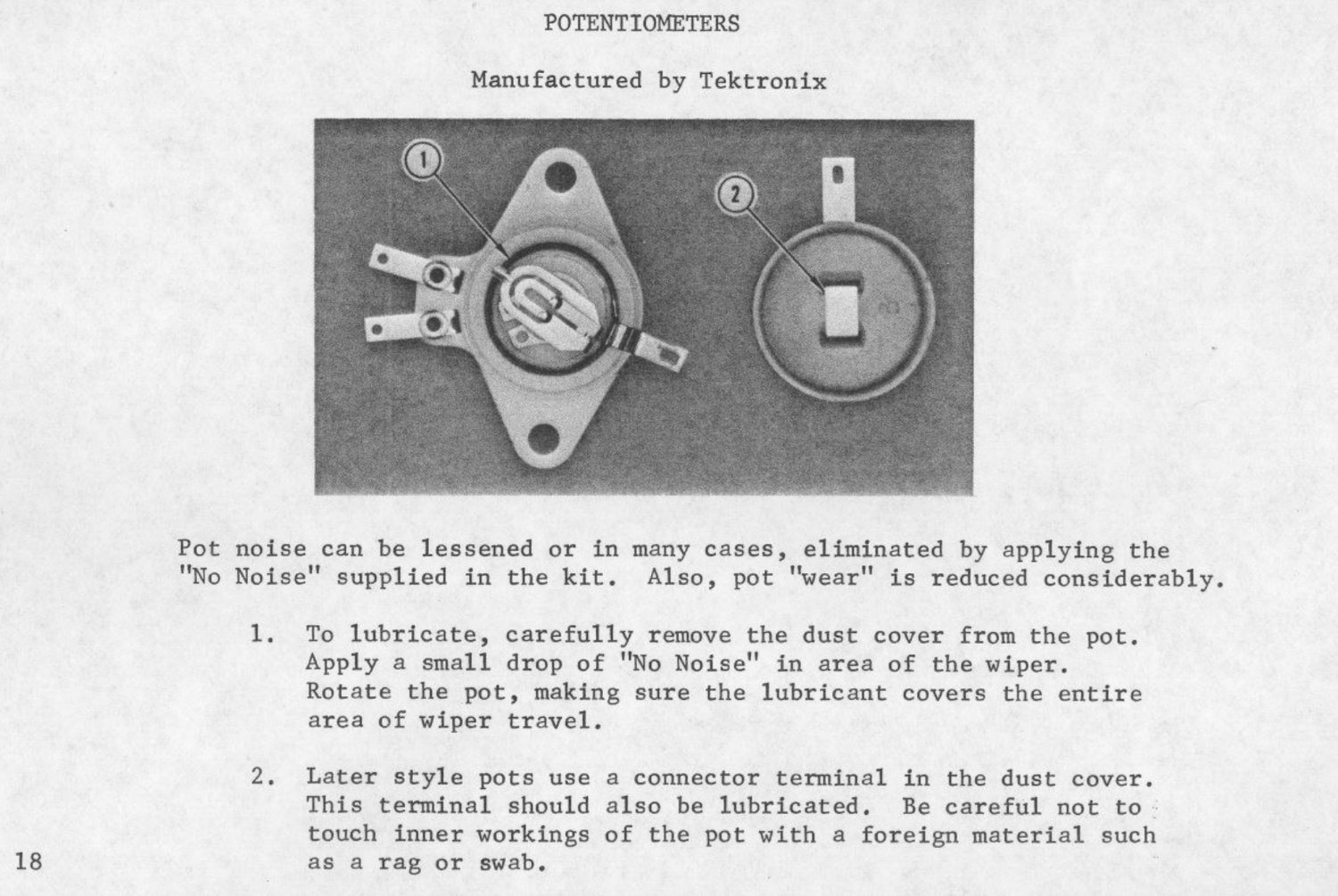

COMPONENT LUBRICATION KIT 003-0342-01 CONTENTS 1 ea - NO NOISE, Pressurized can, 006-0442-00 1 ea - WD-40, Pressurized can, 006-0172-00 1 ea - G.E. VERSILUBE G305M, Silicon grease, 006-1353-0@ Of *1 ea - Detent lubricant, container-applicator, 006-0219-00 12 ea - Detent balls, replacement, 5/32 in. diameter, 214-0493-00 12 ea - Detent balls, replacement, 3/16 in. diameter, 214-0494-00 12 ea - Detent balls, replacement, 7/32 in. diameter, 214-0593-00 12 ea - Detent, roller, replacement, 0.125 in. OD, 214-1127-00 1 ea - Brush #1, 003-0016-00 1 ea - Instruction booklet, 070-0496-01 *The container applicator stem is sealed for shipment. Remove red tip cap, and cut off about 1/8 inch of stem end

[BAA]

Видимо писателем книг ни дидактический, ни методический материал ни разу писан не был, ни даже просто статьи (хотя-бы) в ж Радио. В отличии от тех же Резвого, Хрюн-а, Lynx-а и многих других. Буду рад ошибиться.

[ТимВал]

В 31.03.2026 в 22:34, Agats сказал:

кстати да, схемы разнятся, у меня нет этих конденсаторов в живую, но на других схемах видел, для чего они?

Закорачивают "переменку", иначе будет местная ООС, рост внутреннего сопротивления,  искажения, уменьшение выходной мощности и т.д. Короче надо ставить.

В 31.03.2026 в 22:34, Agats сказал:

ПС буду признателен за схему ТБ, но тогда она должна быть "активна" это еще 1..2 лампы?

Нет, лампы те же. Регуляторы тоже. Схема разводки другая.

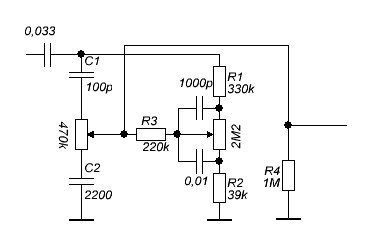

Максимально используя имеющиеся детали, нужно привести схему к такому виду:



Будет немного провалена середина АЧХ в среднем положении регуляторов но думаю это не страшно.



[ТимВал]

WD-40 не пробовал, не знаю как будет, VS-40 работает прекрасно, пробовал не раз.

[Agats]

32 минуты назад, ТимВал сказал:

Закорачивают "переменку", иначе будет местная ООС, рост внутреннего сопротивления,  искажения, уменьшение выходной мощности и т.д. Короче надо ставить.

Нет, лампы те же. Регуляторы тоже. Схема разводки другая.



благодарю, поставлю.

ПС а где то есть схема как переделать схему?

[ТимВал]

Добавил.

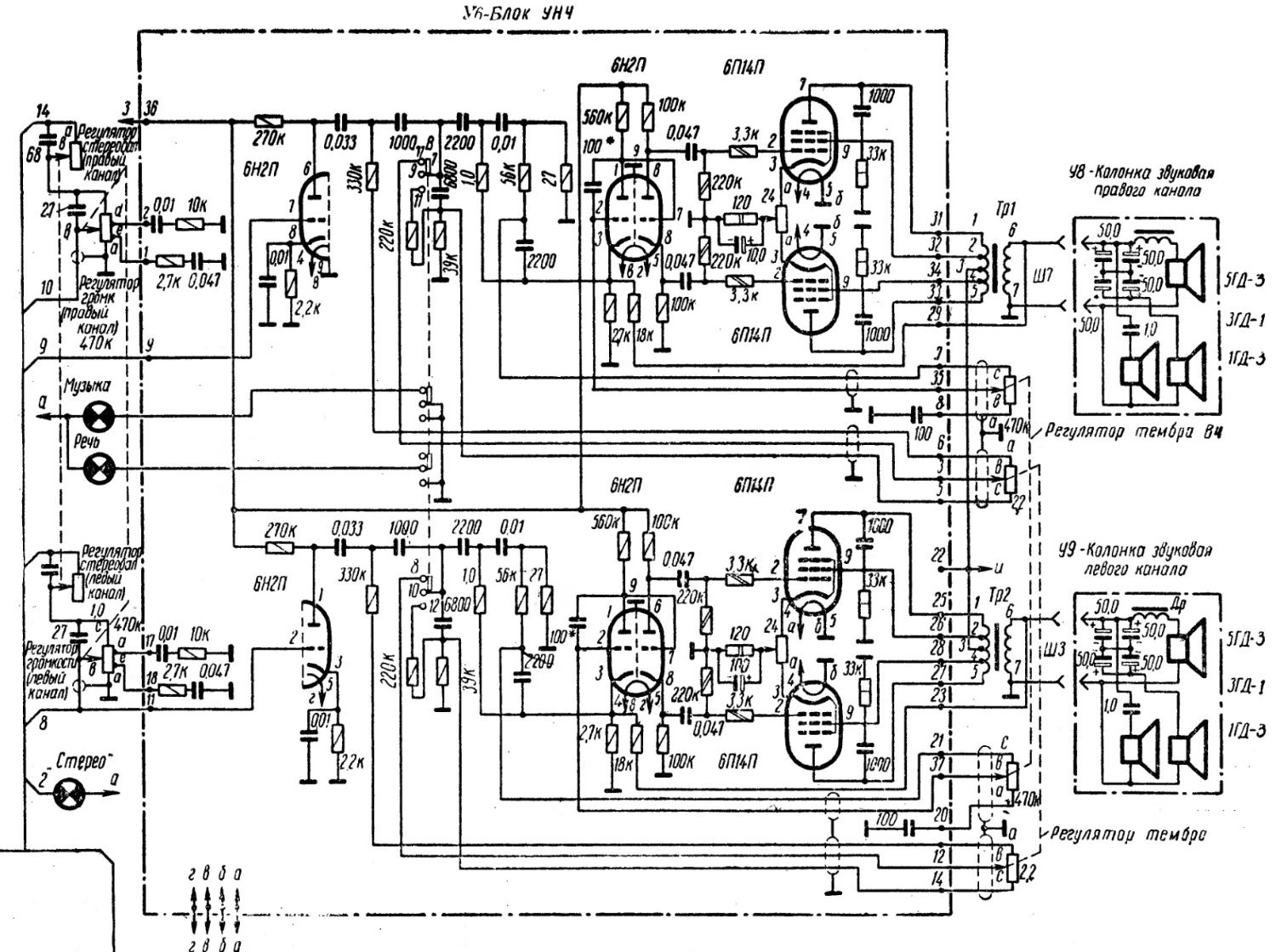

Вот схема "оконечника" Симфонии 003, более читабельная.

Кстати уже с блокировочными конденсаторами.



[Agats]

мой поклон вам. Посмотрю что как убавить добавить.

ПС в одной симфонии что в корпусе уже сделанном, ликвидированы тембры, но еще валяется одна симфония, вот там очень хочу тембрами воспользоваться и сделать уже чтоб они были.

[S.Laptev]

8 часов назад, grat сказал:

Зачем такое героическое самопожертвование. Берегите себя. Всем интересно, что будет в следующем томе полного собрания сочинений.

Не совет, что надо делать, а просто пример:

В 31.03.2026 в 13:01, S.Laptev сказал:

Дорого и не совсем разумно применять дома.

Надо разобрать имеющиеся.... ....первую грязь убираете уайт-спиритом, начисто бензином галошей, спирт масло растворяет плохо.

Это я писал, как сам бы сделал, я не настаивал на использовании, и не утверждал, что надо применить именно этот набор! Это важно, это просто внимательность к написанному.... Например, в другой теме я писал, сетовал, что совсем плохо у меня работает интернет, мне ответил человек, что у него в Риге всё работает нормально.... другой человек, тоже из добрых побуждений написал, что мы соседи, и у него в городе всё работает хорошо, несмотря на то, что мы земляки относительные, условные, и наши города находятся даже в разных частях света! Мой город в Европе, а у товарища в Азии, и у нас немного разные другие условия проживания, у нас часто беспилотка (писать можно, т.к. губер сам объявил), самолёткина типа, а во вторник и вчера, ракеткина...  а вот в городе другом, азиатском, пока тихо.

То есть важна точность в даче советов, и не только в этом.

Суть вопроса - пока были реальные, авторизированные центры, все эти аэрозоли называли просто химией, но после применения WD40, и последующим применением аэрозолей, с подковок реально слезал угольный компаунд, сейчас такие подковки ждут замену, надо искать новые или б.у. на ебэе, процесс долгий и сложный.... а ещё после проливания ВэДэшкой, она попадает под ось и плавное, мягкое и приятно "фирменное" вращение превращается в советское, легкое и грубое. Усилитель Ейко, резисторы АВ, аллен бредли старого образца, крупные, производство Америки, 60-е. Как-то так, Т - точность!

[BAA]

Как всегда фирменный мануал от ведущей фирмы не указ. Совковое вращение... ощущения при кручении не те.

А что делать вместо ВД - ни слова...

[S.Laptev]

6 часов назад, BAA сказал:

Как всегда фирменный мануал от ведущей фирмы не указ. Совковое вращение... ощущения при кручении не те.

А что делать вместо ВД - ни слова...

Как всегда неудачный поход за мной по пятам с очередной, опять неудачной же попыткой "срезать" и выставить неумным человеком. С вырванными из поста фразами.... печально, обидно и противно... и опять ведущая ненаша фирма, к нашей теме не имеющая никакого отношения! Или весьма опосредованное....

А что надо делать, написано в ваших же ссылках, а что не надо, многократно написано выше и не только мной, причём многими участниками обсуждения!

21 час назад, BAA сказал:

Тектроникс отказался от специального и кончилось, по-моему, WD. Смазка для отв раз'емов - силиконовая, но и там от вибрации. В общем смысле контакты и вазелин (нейтральные смазки) живут дружно. А вытертый резистор можно тоько почистить. Но это осциллограф, к звуку отношения не имеет, сигналы другие (сарказм).

Серьёзно🤣? Ведущая фирма отказалась от применения специального силиконового масла, по вашему и заменила его WD? Вам самому не было смешно, когда вы писали это, ни каких сомнений не возникло?! И причём тут контакты, вибрации и вазелин?

17 часов назад, BAA сказал:

TEK WIKI
CONTACT CONTAMINATION/CLEANING Contacts require cleaning: (1) when visual inspection shows contamination on the contacts or pads; (2) after solder work has been done on the ECB [flux fumes may leave a thin film deposit on contact surfaces] (3) after board wash, which cantrap _ contaminants around closed contacts. Two cleaning procedures are recommended. Procedure A is preferred. Use procedure B only if A proves inadequate. WARNING: Do not use No-Noise or other contact lubricants on cam switches. They are designed to operate dry, and lubricants tend to trap dust particles. Cleaning procedure A 1. Remove the cam cover. 2. Clean contact pads and fingers with isopropanol (isopropyl! alcohol) or fotocol (ethyl alcohol) using a soft brush and alcohol on cotton swabs. Be very gentle around the contact fingers. Rotate the switch shaft during cleaning and drying to prevent dissolved contaminants from collecting around closed contacts. 3. Allow switch to air dry for 60 seconds. 4. Blow out remaining residue with an air hose while rotating the shaft to prevent trapping of particles. 5. If contacts are clean, proceed with checking for contact pressure and damage. If contamination persists and cannot be removed with this procedure, use procedure B. Cleaning procedure B — Removing hard films This procedure is to be used only on films not removeable by procedure A. CAUTION: There is only about 0.0001 inch of gold on the contact pad surface. Any abrasive material will remove some of this gold, thus increasing risk of corrosion and decreasing the life of the switch. 1. Rotate the switch shaft to open contacts to be cleaned. 2. Cut an Eberhard Faber ‘Pink Pearl’ eraser into the shape of a screwdriver tip small enough so that it can be inserted between the contact fingers and pad. Note: do not use typewriter- or fiberglass-type erasers because they are too abrasive. 3. Use light strokes to remove contamination. Use only enough pressure and strokes to change the gold pads to a more satiny, yellow finish. 4. Follow up with the alcohol cleaning procedure A to remove residue.
COMPONENT LUBRICATION KIT 003-0342-01 CONTENTS 1 ea - NO NOISE, Pressurized can, 006-0442-00 1 ea - WD-40, Pressurized can, 006-0172-00 1 ea - G.E. VERSILUBE G305M, Silicon grease, 006-1353-0@ Of *1 ea - Detent lubricant, container-applicator, 006-0219-00 12 ea - Detent balls, replacement, 5/32 in. diameter, 214-0493-00 12 ea - Detent balls, replacement, 3/16 in. diameter, 214-0494-00 12 ea - Detent balls, replacement, 7/32 in. diameter, 214-0593-00 12 ea - Detent, roller, replacement, 0.125 in. OD, 214-1127-00 1 ea - Brush #1, 003-0016-00 1 ea - Instruction booklet, 070-0496-01 *The container applicator stem is sealed for shipment. Remove red tip cap, and cut off about 1/8 inch of stem end

Вы же, кажется, преподаватель, или инженер, преподавали за границей, в Детройте или где-то ещё, точно не писали, на английском языке, неужели вы не смогли перевести этот материал из инета, и понять, что там написано? И, кстати, там инчи поминаются пару раз😊 Не хотел обидеть, извините!

Ну просто же всё, мельком прочитал на ненашем, WD'шкой промывается, силикон ойл смазывается!

17 часов назад, BAA сказал:

Видимо писателем книг ни дидактический, ни методический материал ни разу писан не был, ни даже просто статьи (хотя-бы) в ж Радио. В отличии от тех же Резвого, Хрюн-а, Lynx-а и многих других. Буду рад ошибиться.

Вы, извините, как читаете? Я, где-то позиционировал себя, называл себя писателем, да ещё в журнале радио😁, перечитайте, я русским языком написал, что давал вам изрядное количество правильной информации, на книжку, брошюру хватит, именно так надо понимать написанное мной!
