RIAA фонокорректор на пентоде E180f ( 6Ж9П) + лучевой тетрод 6П1П (6П6С) в триодном включении

[Ollleg]

Кризис конца 2014 года продиктовал свои условия и пришлось
заглянуть в свою "тумбочку" на наличие имеющихся под рукой
"подручных" деталек и лампочек для попытки создания своей
схемы корректора на основе изделия В.Пузанова...
Имеющийся опыт в построении ламповых УНЧ подсказывал,
что пора собрать корректор по своей схеме и с параметрами,
пригодными для дальнейшего его использования с современными
аудиокартами для оцифровки винила, что требует на выходе корректора
сигнал в 700-900мв.
После предыдущих сборок Ульяновского корректора на мэлзовских девятках с восьмёрками
и последнего опыта на Сергеевском корре с 6ф12п начального уровня выбор для построения корректора на пентоде
был решён окончательно.

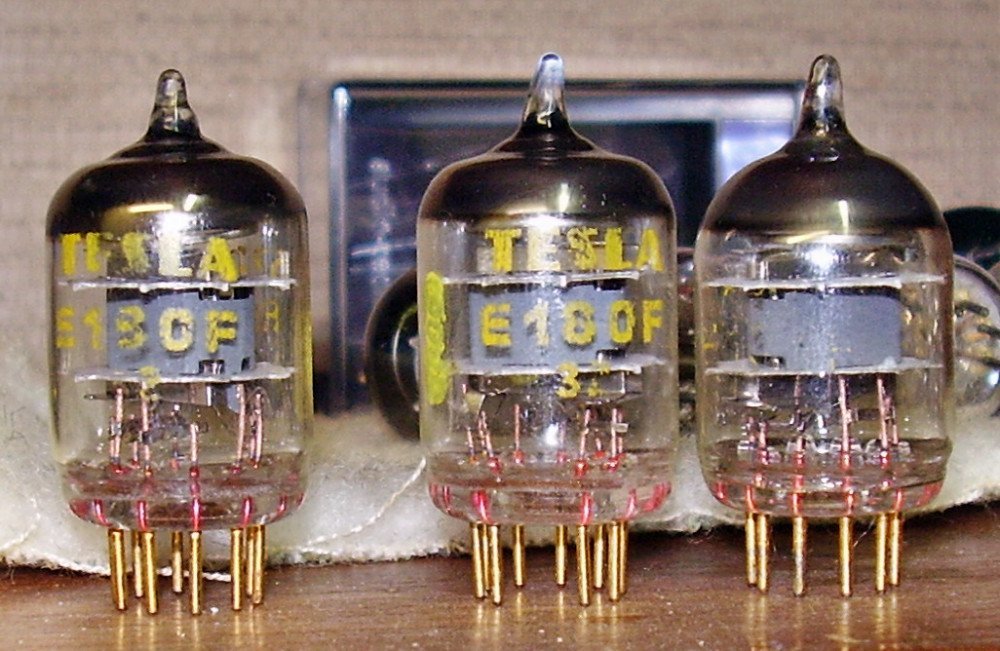

В "тумбочке" нашлись новенькие Тесловские E180f , 6н6п и парочка новых светлановских 6П1П.
Почему бы на выходе не использовать великолепно зарекомендовавший
в однотактниках всем известного отличным звучанием в триодном включении аналога
октального тетрода 6П6С - 6П1П?

Решено.
По входу пентод E180f
На выходе в триоде 6П1П.

С первоначальным расчётом входного каскада мне
помог профессор А.Л.Гурский, за что выражаю ему огромная благодарность.



Выходной каскад был рассчитан быстро, общие коррективы введены
и за один вечер первоначальный вариант сырой схемы был получен.
Сборка, месяц на отслушивание на макете разных вариантов из того
совсем неаудиофильного, что нашлось в закормах,.
Оказалось, что даже на бедной базе деталей можно получить довольно неплохое звучание.
Стержень звука пойман, осталось обкатать макет какое то время , заменить элементную базу деталей на
более качественные и оформить всё в хороший корпус,
но уже сегодня схема работает и звук радует.

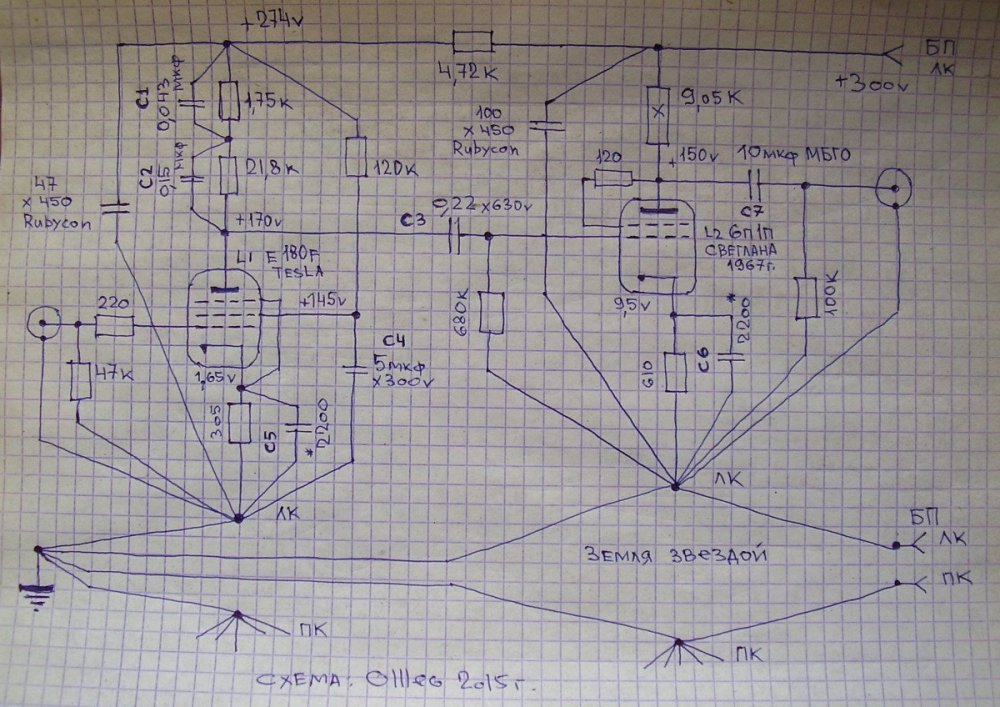

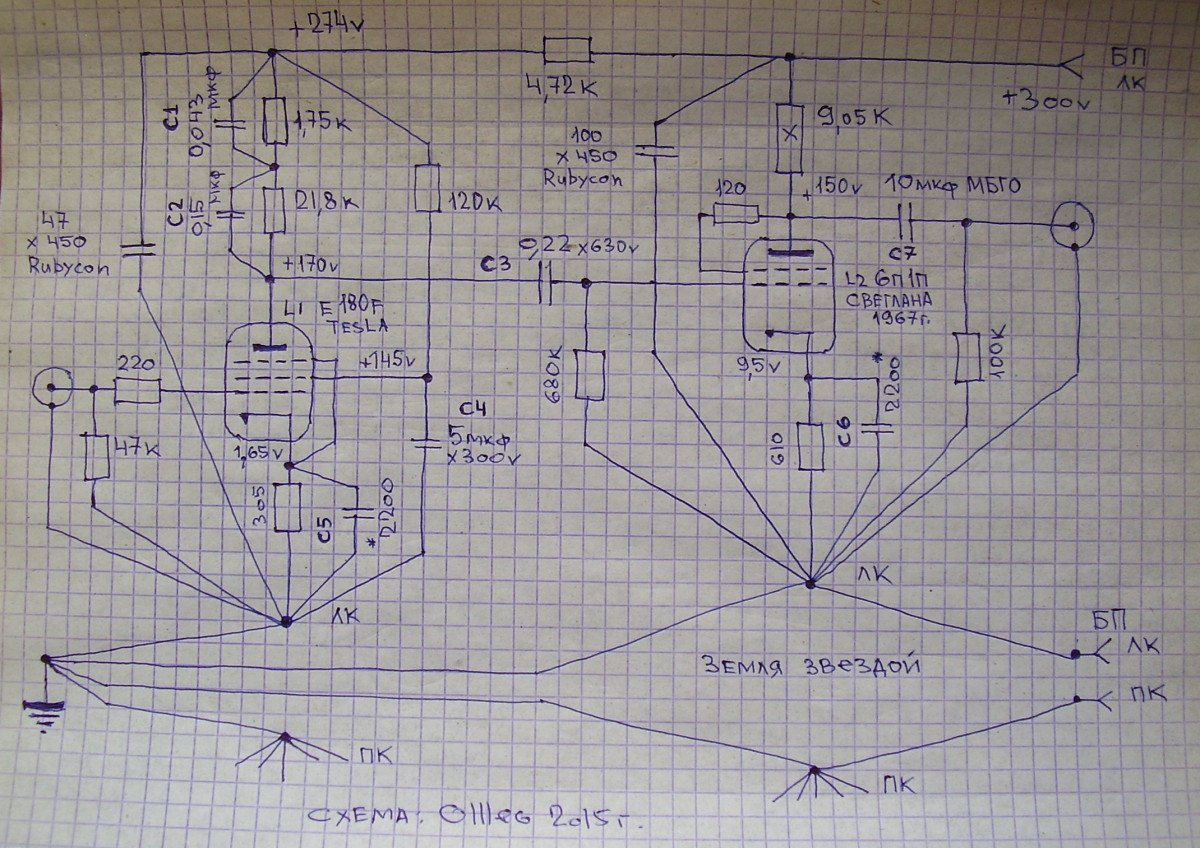

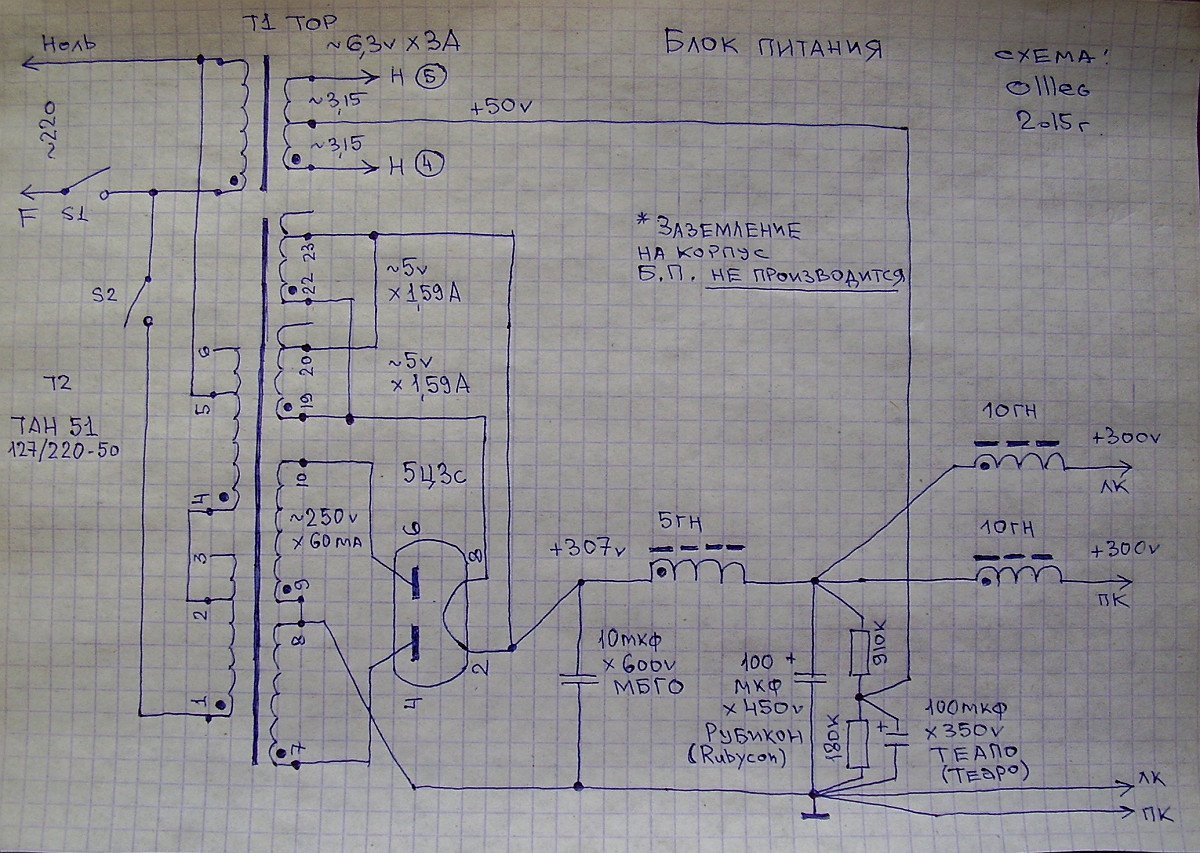

В схеме для первого каскада приведены реальные замеры полученных
напряжений для отобранной пары E180f , при повторении корректора
они могут отличаться. Выравнять напряжение на аноде можно изменением
резистора в 120к, одинаковое напряжение на анодах пентода имеет большее
значение , нежели его равенство на 2й сетке.
Полученное напряжение в выходном каскаде на 6П1П полностью
соответствует расчётному.
Выходное сопротивление корректора порядка 2к
Выходное напряжение 800-900 мв



Было собрано в 2014 г.
