Posted
11 минут назад, Den101 сказал:

Так как ищется вторая?

Для резистивного каскада? Начало на Еа=напряжение источника питания, Ia=0. Из этой точки и рисуем охапку прямых к оси тока. Где Ia=Ea/Ra.

Но сейчас мы рассматриваем трансформаторный каскад.

Posted
5 минут назад, volli сказал:

В зависимости от того, что желательно получить - мощность, кпд или минимум искажений. Или выбирается компромисс между ними ( смотреть график выше).

Допустим, мощность



Posted
1 минуту назад, Stan Marsh сказал:

Но сейчас мы рассматриваем трансформаторный каскад.

Ну так и скажите про него, про резистивный и так очевидно



Posted
6 минут назад, Den101 сказал:

очевидно

Не всем, как выясняется. А про трансформаторный тоже всё проще некуда: все линии нагрузки проходят через точку покоя. Если мы в "А", разумеется. А наклон выбираете по минимуму искажений и максимуму полезной мощности. Что непонятного?:smile-11:

Posted
1 минуту назад, Stan Marsh сказал:

Что непонятного?

Как найти вторую точку для проведения нагрузочной прямой для трансформаторного каскада?

Posted

Едим дальше. поэтапно.

Выбираем рабочую точку , от которой будем отталкиваться дальше.

У ел34 в триоде максимальная рассеиваемая мощность на аноде 25вт + 2 сетка, соединённая с анодом через резистор 100-150 ом , в итоге 27.5 -28.5 вт рассеивания обеспечены.

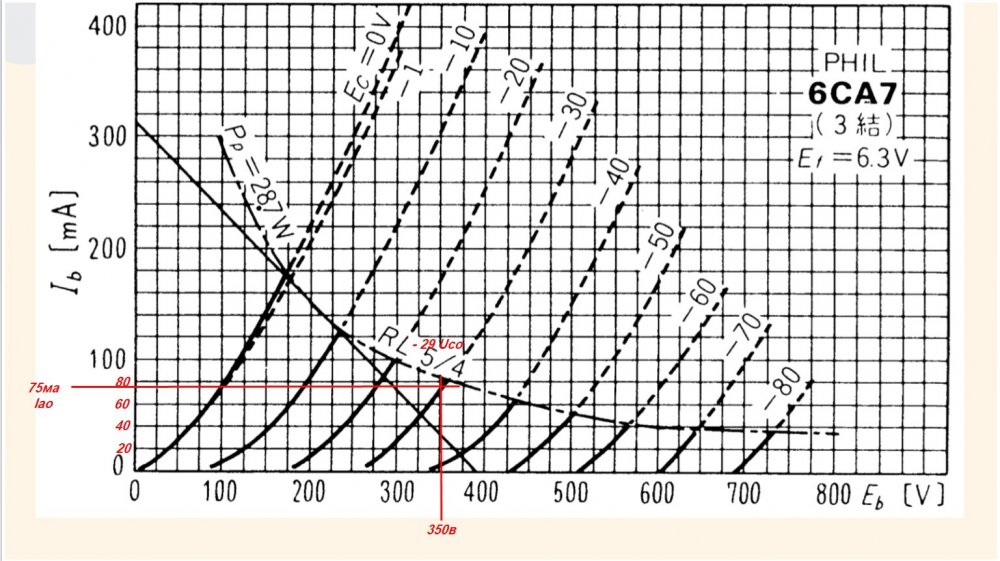

Выбираем режим т.покоя на аноде 75ма при 350в, на сетке получается -28-29 вольт.

Резистор катода 29в : 75ма = 386ом (округляем до 385 ом), мощность рассеивания 350в Х 75ма = 26.25Вт.

Напряжение источника (БП) 29в + 350в + 5-10в (потеря на вых. трансформаторе) = 389в. Значит нам потребуется от БП для оконечного вых. каскада 380-390в.

-------------------------------------------------------------------


Далее будем выбирать реактивную нагрузку Ra вых.трансформатора и смотреть, считать, что получим в итоге.

  • Like (+1) 1
Posted
6 минут назад, Den101 сказал:

Как найти вторую точку для проведения нагрузочной прямой для трансформаторного каскада?

вот так:

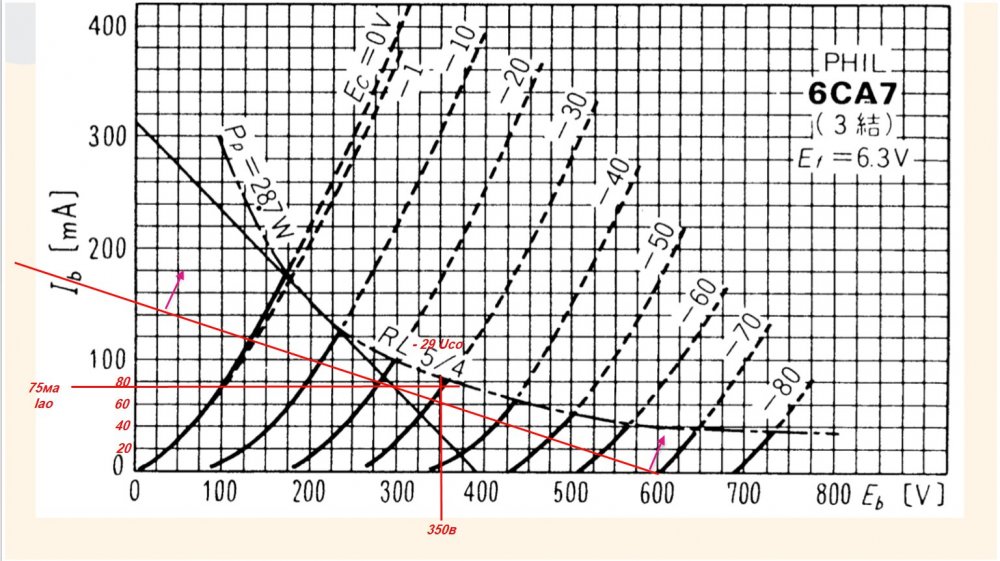

задали режим - вых. трансформ. будет 4 ком (как пример)

берём 600в и делим на 4, получаем 150ма, прочерчиваем прямую, далее паралельно поднимаем линию до точки покоя .



  • Like (+1) 1
Posted
2 минуты назад, Den101 сказал:

Пошел я спать, короче. Завтра поговорим)

Тут не разговор, тут вопрос - ответ. Всё будет показано на графиках с пояснениями. Мой "паравоз" отстаёт от вагонов с вопросами. Если переформулировать - зачем бежать впереди паровоза???:smile-59:

Posted
5 минут назад, Ollleg сказал:

вот так:




задали режим - вых. трансформ. будет 4 ком (как пример)



Я бы ещё пару прямых нарисовал для наглядности. Тогда можно было бы сравнить полезную мощность и искажения при различных Ra.

Posted
2 минуты назад, Stan Marsh сказал:

Я бы ещё пару прямых нарисовал для наглядности. Тогда можно было бы сравнить полезную мощность и искажения при различных Ra.

Стас, то ответ был на вопрос - как начертить линию нагрузки.

Конечно полный график сейчас построю со всеми подсчётами.:smile-59:

какую нагрузку применим ? от 3к до 5? расчёт на 3, 4, 5к делать или сразу для наглядности на 3-3.5-4-4.5-5 ?

  • Like (+1) 1
Posted
9 минут назад, Ollleg сказал:

какую нагрузку применим ?

Выше и ниже четырёх кОм. 2 и 8, например. Различия будут нагляднее.



7 минут назад, volli сказал:

Вопрос из зала: Чем обоснован выбор 600в? А не 700?

Это очевидно: 600 легче делится на 4. Можно было взять 800, 1000 и т.д. И даже ваши 700, наклон линии нагрузки будет неизменным. А именно 4кОм. И проходить будет через выбранную нами точку покоя. То есть это будет одна и та же линия нагрузки.

Posted
31 минуту назад, Stan Marsh сказал:

 наклон выбираете по минимуму искажений и максимуму полезной мощности.

Когда есть резон учитывать то, что искажения можно "подкорректировать" ОС, а мощность нет.

Спасибо, про напряжение понятно.

Posted
22 минуты назад, volli сказал:

Вопрос из зала: Чем обоснован выбор 600в? А не 700?

вообще ничем - хоть 300 делите на 4 - прямую и поднимайте её до точки покоя.

Или 800 на 4 и опускайте.:smile-03:

Posted
52 минуты назад, Stan Marsh сказал:

Выше и ниже четырёх кОм. 2 и 8, например. Различия будут нагляднее.

Я уже с 3к начал, потом 4 и 5 , для наглядности и 2,8 сделаю.

Выбирать то придётся из 3-5...:smile-59:

Posted

И правду говорят: утро вечера мудренее - вот и ответ подоспел. Я только не понимаю одного - зачем брать 600в (или ещё сколько-то), затем делить на сопротивление нагрузки и далее СОГЛАСОВЫВАТЬ положение этой прямой с рабочей точкой путем сдвига, если зная положение рабочей точки, произвести пару вычислений по формулам и провести линию ТОЧНО и за один раз?!

Posted
23 минуты назад, Den101 сказал:

...зная положение рабочей точки, произвести пару вычислений по формулам и провести линию ТОЧНО и за один раз...

Как удобно, так и делайте.

Posted
1 час назад, Den101 сказал:

ТОЧНО и за один раз?!

С какой точностью? С учётом толщины линии карандаша по оси напряжений?

Видимо, для любителей "точности" надо определиться с допустимой погрешностью графического метода, в отличии от "математического", у которого точность может достигать нескольких знаков после запятой.

Posted
1 час назад, volli сказал:

С какой точностью? С учётом толщины линии карандаша по оси напряжений?

Видимо, для любителей "точности" надо определиться с допустимой погрешностью графического метода, в отличии от "математического", у которого точность может достигать нескольких знаков после запятой.

Максимальная точность - это конечно хорошо, но в некотором смысле в нашем случае просто "бесполезна".

Даже отобранные пары  при тщательном снятии анодно-сеточных характеристик будут немного отличаться друг от друга, не говоря уже о том, что как правило радиолюбители не проводят столь тщательного анализа, а ставят те лампы из имеющихся, токи которых более одинаковы и ближе к расчётной рабочей точке. Так что несколько знаков после запятой можно оставить для Космоса.:smile-59:

Posted

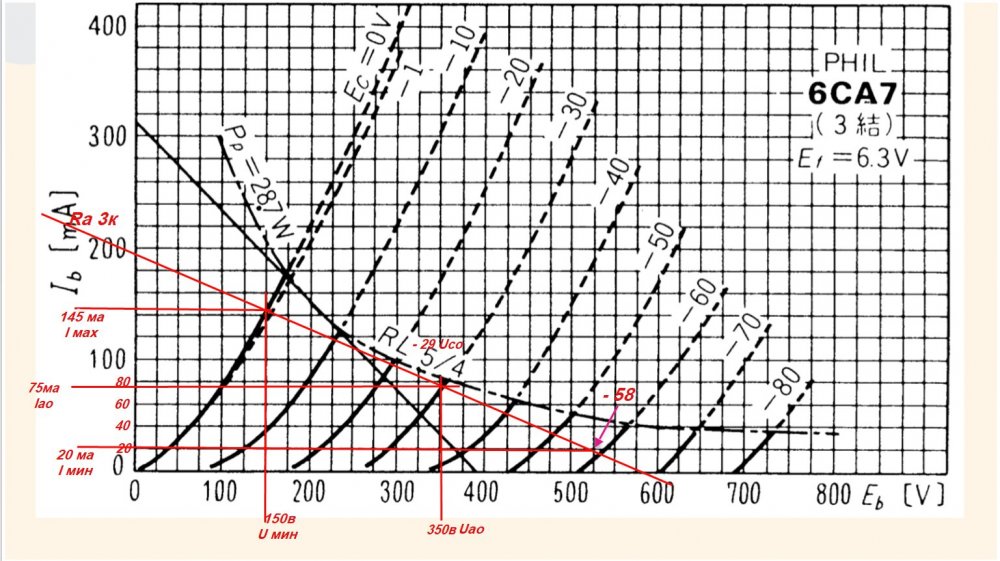

Нагрузка 3ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 150)(145 - 75) : 2 = 6,3 Вт
----------------------------------------------

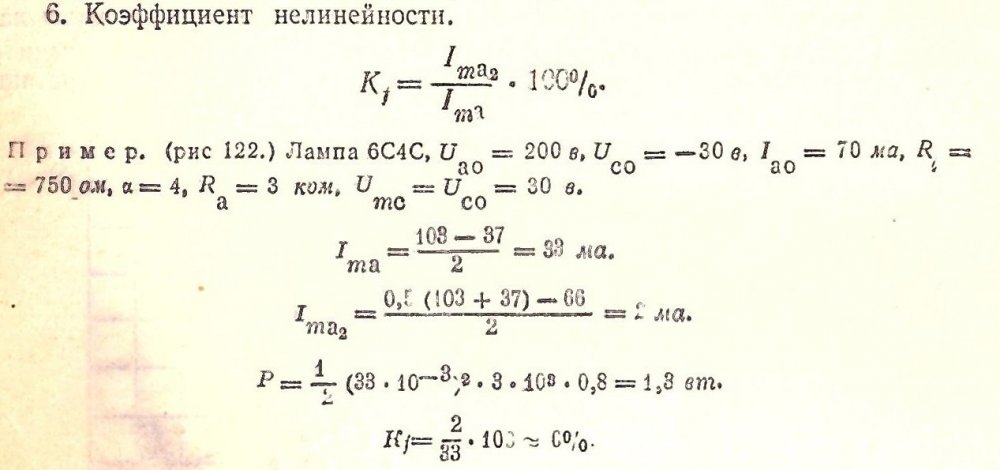

Расчёт искажений подсчитаем по упрощённой формуле

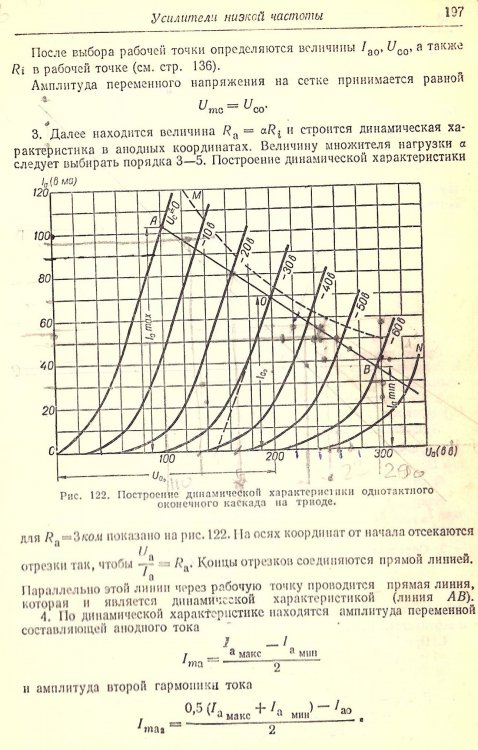

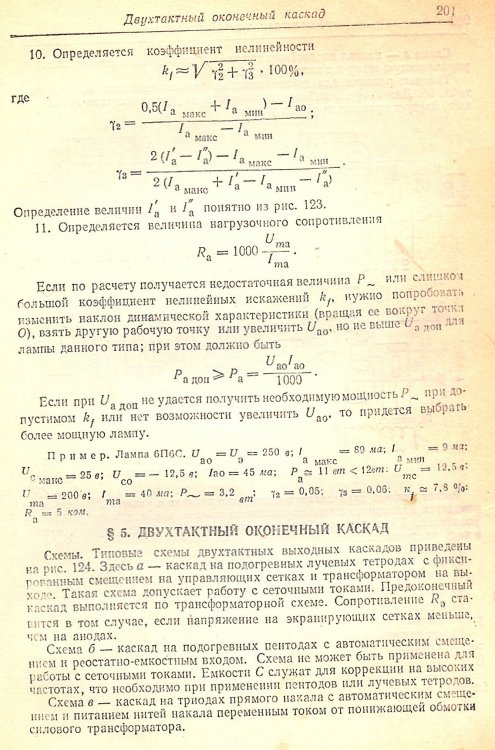

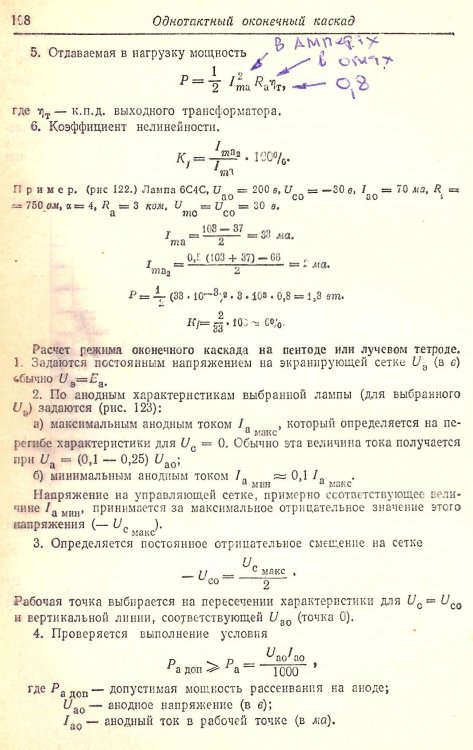

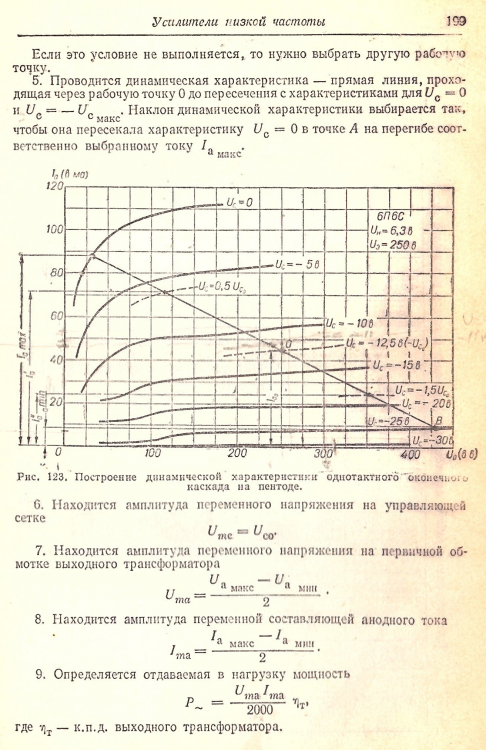

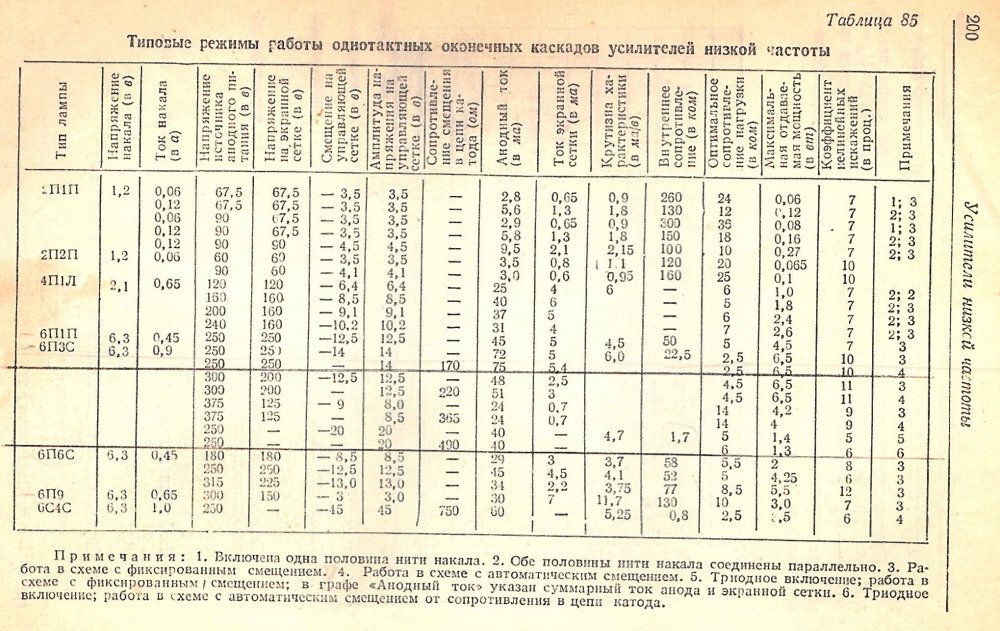

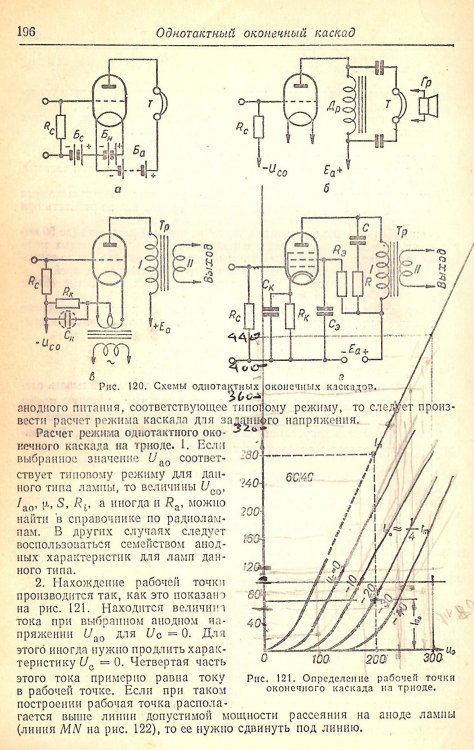

из справочника радиолюбителя 1956 года.

Спойлер

1.thumb.jpg.a56d316de6a6e8bbb278f1dcd36fdc6b.jpg2.thumb.jpg.f4523b8d90f21ce7e32c1f5089d29426.jpg3.thumb.jpg.5487e07f20c82eba033ed0a99e35db68.jpg4.thumb.png.7b8145be4128986fa5e2482245f5e754.png5.thumb.jpg.287ad492b8c692c184097768391d1fbd.jpg6.thumb.jpg.7710140fc25f3acecd626bcb79e7b287.jpg

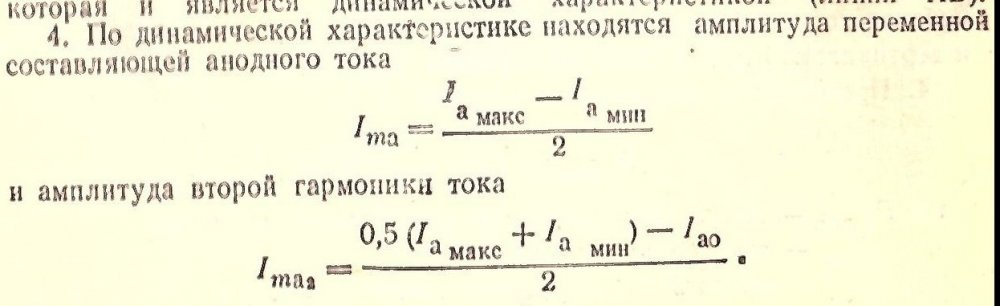

1.Амплитуда переменной составляющей анодного тока:

(145 - 20):2 = 71,5 ма

2.Амплитуда второй гармоники тока:

0.5(145 + 20) - 75 = результат поделить на 2 = 3,75 ма

3. Коэффициент нелинейности:
3,75 : 62,5 х 100 = 5,24 %

------------------------------------------------------------

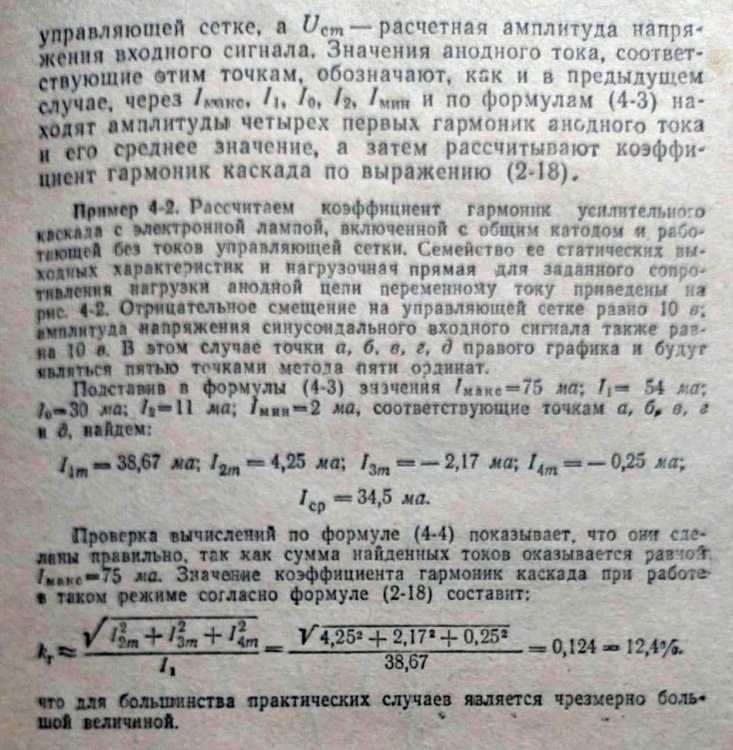

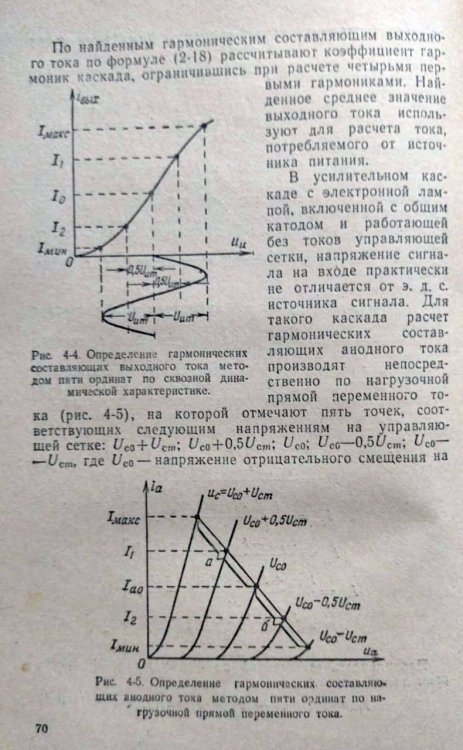

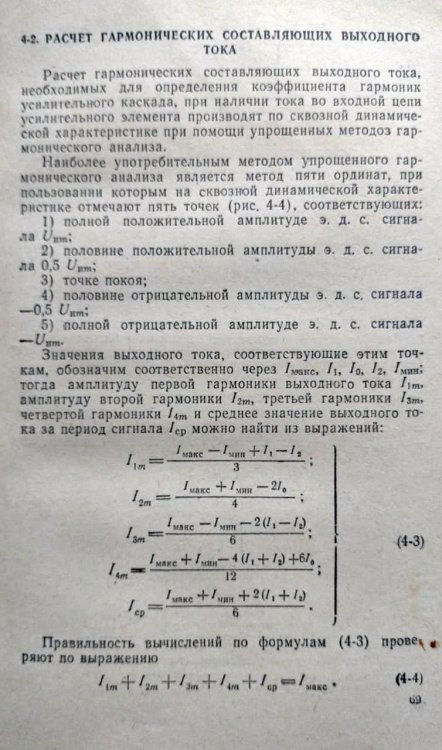

Когда выберем окончательный вариант нагрузки, можно будет подсчитать искажения по А.И.Бергу

Спойлер




п.с. Важно!

Спойлер

п.с. К сожалению в журнале Вестник эти формулы А.И.Берга даны с опечаткой и подсчёт по ним невозможен.



________________________________________________________________________








  • Like (+1) 1
Posted

Для буквоедов ещё одна формула графического вычисления Рвых:

Pвых=0,125*Ra*(Iмакс-Iмин)²

Тогда 0,125*3000*(0,145-0,02)² = 5,86

Или 0,125*(Uмакс-Uмин)*(Iмакс-Iмин)



  • Like (+1) 1
