Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted
Только что, RedStar сказал:

НЕ считается, хотели сказать?

Привести данные своего ОСМ1-0,25?

Зачем? Рассчитывается выпрямитель, затем строится Силовик, или рассматривается, что есть подходящее из готовых ТАН или прочих.

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
Только что, ДимДимыч сказал:

Нужно здесь дать список ТАН и ТА пригодных для этого усилителя.

Может сначала выбрать вариант БП и подсчитать выпрямитель?

Рано давать подходящие тр., нужны пояснения согласно теме.

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, ДимДимыч сказал:

Чаще всего человек хочет собрать быстрее усилитель, а не вникать в расчёты.

У нас тема не про это. Если не вникать - От Юрия Робертовича схемы на каждом углу есть.



Усилитель SE на EL34. Полный расчёт, включая блок питания.

RedStar Proficient

RedStar

Posted
Posted

Конечно, проще взять готовый. А ручками поработать уже мало кто в состоянии из новичков.
На любом рынке много этих ОСМ на 220 вольт. Труда желающему не составит разобрать тр-тор и перемотать вторички.

nepalimso Community Regular

nepalimso

Posted
Posted

А я бы и силовой на одном осм0,4 на два канала с низкой индукцией и запас по мощности хороший два 5ц3 на анодное с средней точкой и для накалов место хватит.

  • Like (+1) 1
  • Thanks (+1) 1
RedStar Proficient

RedStar

Posted
Posted
10 минут назад, nepalimso сказал:

на одном осм0,4 на два канала

Такую железяку для 2х6 Вт, и два кена? Не жирно ли будет?

RedStar Proficient

RedStar

Posted
Posted

Подсчитайте суммарную мощность потребления двух каналов. От этого и надо исходить.
Там даже осм0,16 справится легко.

  • Hmm... (-1) 1
Ollleg Mentor

Ollleg

Posted
Posted
В 05.09.2022 в 11:24, Stan Marsh сказал:

Силовик на 150 ватт уже стал неподъёмным? Ох, беда...

Ах да, там же ещё кенотрон. Ну 200.



В 05.09.2022 в 12:31, Ollleg сказал:

Поболе скорее, а с учётом, что бы особо не грелся и все 250-300 будет.



Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
1 час назад, Ollleg сказал:

Сергей, ты предлагаешь не разделять питание для оконечных каскадов?

Я правильно понял?

Не только оконечных, вообще не разделять питание между каналами (применительно к этой теме).

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
1 час назад, ДимДимыч сказал:

5Ц3С вообще шикарные кенотроны для звука.

С чёрным анодом, с серым мне показались похуже. К слову, все импортные кены, что были у меня - с чёрным анодом.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Унифицированные ТАНы обычно не очень подходят. Нужно 127/220. Довольно большой мощности. Подходящий под ДППВ Миткевича. Дешевле чугунного моста, а цены на те, что не с помойки нынче немилосердные. Короче, не вариант. С заказными тоже не всё просто, на каждом углу мотают, но, увы, торы.

Если два кенотрона, то, как вариант, можно их просто запараллелить. Хотя, конечно, это как-то неаккуратненько.©анек А 5Ц8С? Не?



14 минут назад, Сергей Ал. сказал:

не разделять питание между каналами

Разумеется, пользы от такого разделения нет.

Ollleg Mentor

Ollleg

Posted
Posted
19 минут назад, Stan Marsh сказал:

Унифицированные ТАНы обычно не очень подходят

ТАН129-127/220-50 вполне годится. Можно 2 - на каждый канал свой.:smile-50:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Возможно, но если его включить на 127+127, то накальные уплывут ближе к 5,7В, а это не очень хорошо. И цена/доступность под вопросом.

юрий робертович Local

юрий робертович

Posted
Posted

Берете ТА255, 256, 257, 258, 265, 266, 267, 268 и на 127/220, можно вторички 20-25-35 к первичке добавить, ТАН не советую. Посоветовал плавный пуск(крист. старт), но все в пику, ну не ПОНИМАЮ!?! Поставили 40-60-100мкф после кена 5ц3с, что НЕ нравится?

Питание как хотите, можете разделять, можете нет, разницы тоже нет.



ДимДимыч Mentor

ДимДимыч

Posted
Posted

Да какая цена, 2...3 тыщи за нужный дефицитный ТА. И размер меньше чем ТАН.

   Ну а накальники отдельными тн-чиками.

Вот и не будет падения до 5,7В. У них большой выбор напряжений 6,3 6,3 5,0 5,0 1,3 1,3

Суммируй как нужно.

Столько же и тор стоит.

 Нормальный заказной ТС на Ш.ШЛ  не менее 10-ти тыщ стоит.

  Недавно у нас такой в продаже был. Вроде даже и дороже.

  Самый лучший вариант конечно заказной самомот со всеми обмотками и с центральной перегородкой.

Таких мотальщиков было раз-два и обчёлся.


  • Like (+1) 1
nepalimso Community Regular

nepalimso

Posted
Posted
1 час назад, RedStar сказал:

Подсчитайте суммарную мощность потребления двух каналов. От этого и надо исходить.

Полная мощность с двумя  5ц3 примерно 150-170вт плюс двукратный запас, тут можно спорить, получается 300-350вт из распространенных ТС270 ОСМ-250 уже маловато будет

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

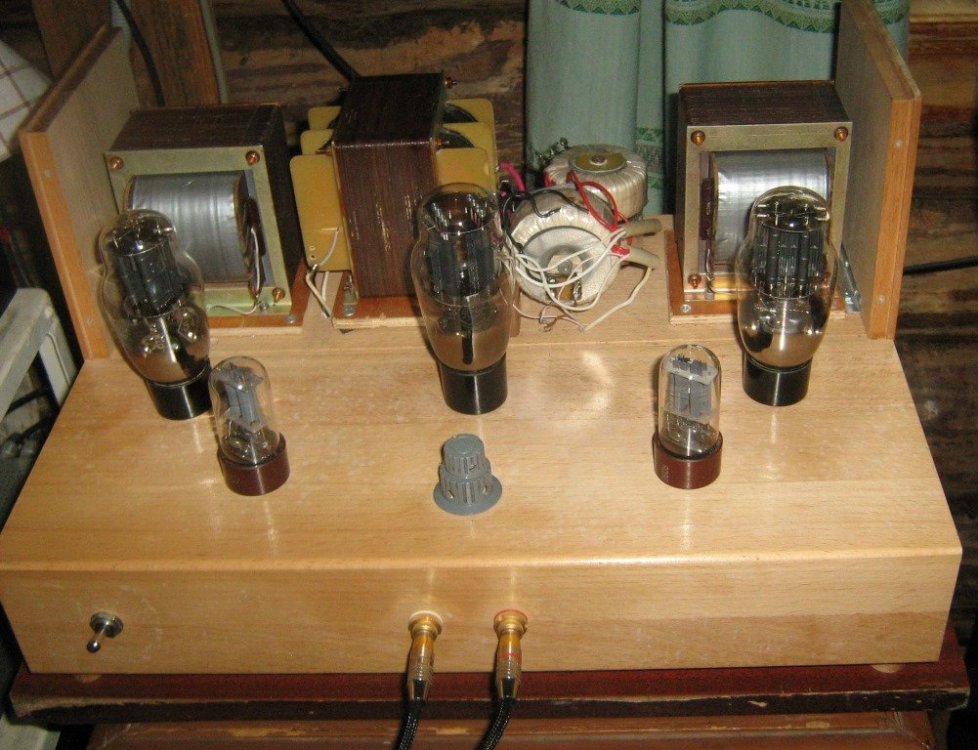

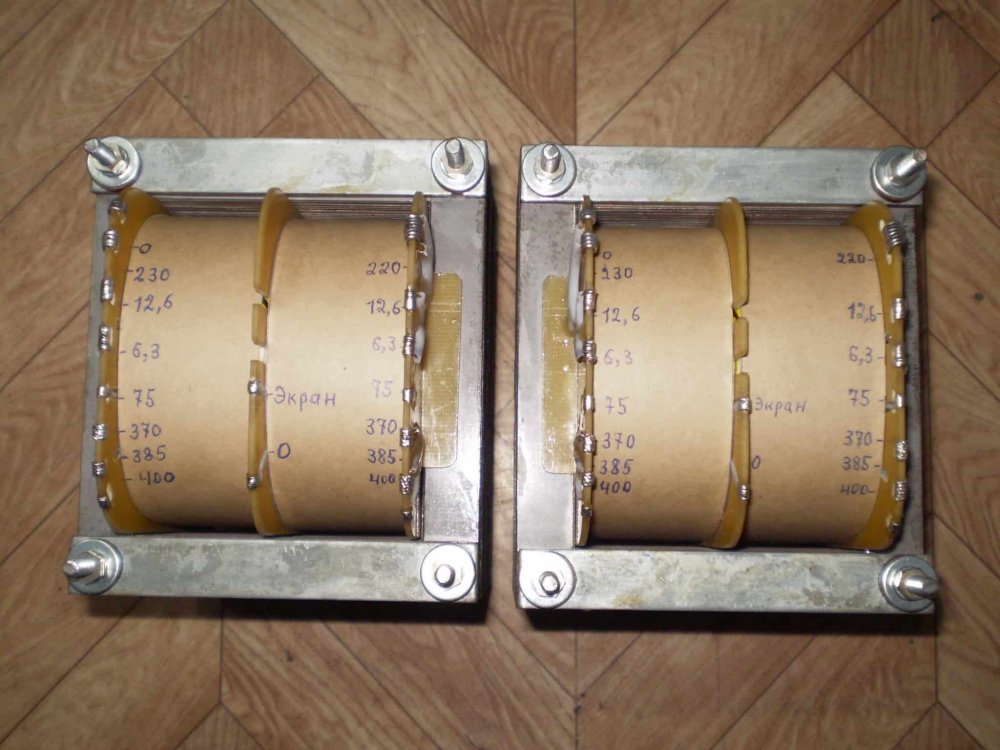

Хм, бюджетненько. Для первого шага, невысоких запросах и ограниченном бюджете - ладно уж, хотя и нет, всё равно не пойдёт. Для конфет есть более подходящее сырьё.

Ollleg Mentor

Ollleg

Posted
Posted
15 минут назад, nepalimso сказал:

Полная мощность с двумя  5ц3 примерно 150-170вт плюс двукратный запас, тут можно спорить, получается 300-350вт из распространенных ТС270 ОСМ-250 уже маловато будет

ОСМ 0.4 очень неплохо, с запасом и полный комплект из 3х штук - красота неописуемая:smile-50:

Творить, так по полной!

Я за!

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Помню Юрий.

Железо было какое то редкое с скруглёнными углами.

С города Тула, областной центр радиовещания.

Когда там всё "бомбили" я много  купил железа у главного инженера.

 Переходили на транзисторные стойки.

(возможно с запасников под списание, освобождали площадя)

x22 Local

x22

Posted
Posted
19 minutes ago, Stan Marsh said:

Хм, бюджетненько. Для первого шага, невысоких запросах и ограниченном бюджете - ладно уж, хотя и нет, всё равно не пойдёт. Для конфет есть более подходящее сырьё.

А что плохого? Я их в проект подготовил, - SE на 6П13С (6С4С): 250 + 250 Вольт с кенотроном . 260 мАмпер ток!  Так выбрасывать что-ли?
