Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

ДимДимыч Mentor

ДимДимыч

Posted
Posted
14 минут назад, nepalimso сказал:

Если бифиляр большая просьба показать  10кгц нагруженного на ёмкость 100-200пф

У бифиляра меандр идеальный до 100кГц и выше.

Я их перемотал не меньше сотни пар.

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

RedStar Proficient

RedStar

Posted
Posted

Начинающие справятся с МКТ? У меня раза с шестого получился сносный МКТ.
С полосой от 17 Гц до 22 кГц в реальной схеме на лампе со спадом на краях -1,8 дБ.

RedStar Proficient

RedStar

Posted
Posted

Не обязательно для гурманов. А они среди начинающих есть?
Это способ получить большие амплитуды раскачки, да и отказаться от переходного конда.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, RedStar сказал:

да и отказаться от переходного конда.

Ага, и заменить его другой реактивностью. Умора!

RedStar Proficient

RedStar

Posted
Posted
7 минут назад, Stan Marsh сказал:

другой реактивностью

Так есть же мнение, что МКТ лучше, чем конд. Или уже оспоримо?
По мне, так применить МКТ проще, чем собирать несколько доп. каскадов.
ИМХО

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, RedStar сказал:

Так есть же мнение, что МКТ лучше, чем конд.

А есть и обратные мнения. И вообще: на пару инженеров приходится ровно три мнения. Более того, любой хороший специалист сначала убедительно докажет одно, затем не менее аргументировано докажет прямо противоположное.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

С ГУ-50 точно надо продолжать, причём более внятно. Я даже не буду намекать на её вполне благородное происхождение или упоминать неугасающий интерес радиолюбителей всех стран к её использованию в звуке. Даже толстуха Манлей пыталась раскрутиться с гушкой, а нам-то сам бог велел. У нас их как опят в лесу.

  • Like (+1) 1
nepalimso Community Regular

nepalimso

Posted
Posted
6 часов назад, Ollleg сказал:

Пожалуй пора к БП переходить.

Не мы ещё с входными ёмкостями  ламп не разобрались а ведь они определяют некоторые интересные моменты

 Сдин. = Свх + Спрох(Кус+1)  для триода , Cin = CGK + [(Cg1a + Cg1g2) * усиление] для пентода в триодном режиме  Получается для 6н8 входная 2,8-3пф  проходная  3,8-4пф выходная 0,8-1пф

Сдин=3+4(20+1)=87пф



И как считать входную ёмкость ?  Допустим для ел 34  m=10   Сдин=15+10*(8.4+1.1)=110пф  это правильно или нет ?

nepalimso Community Regular

nepalimso

Posted
Posted
12 минут назад, Stan Marsh сказал:


Эта  формула  вроде для расчета входной ёмкости триода  для пентода в триодном режиме надыбал такое Cin = CGK + [(Cg1a + Cg1g2) * усиление]

Если в достаточной степени точности считать для пентода в триоде по  Сдин. = Свх + Спрох(Кус+1) то допустим для ел34 Свх=15,2  Свых=8,4 Спрох 1,1  m=10.5 то  Сдин=15,2+8,4(10.5+1)=111.8пф это правильно?

RedStar Proficient

RedStar

Posted
Posted

И скажите, если емкость пред каскада и емкость след каскада так влияют на Ку, то где считается по формулам или по эквивалентным схемам их реактивное сопротивление являющиеся  доп шунтом?

nepalimso Community Regular

nepalimso

Posted
Posted

Ну началось  тут есть проблема  в пдф на пентоды нет данных по  ёмкостям  для триодного включения

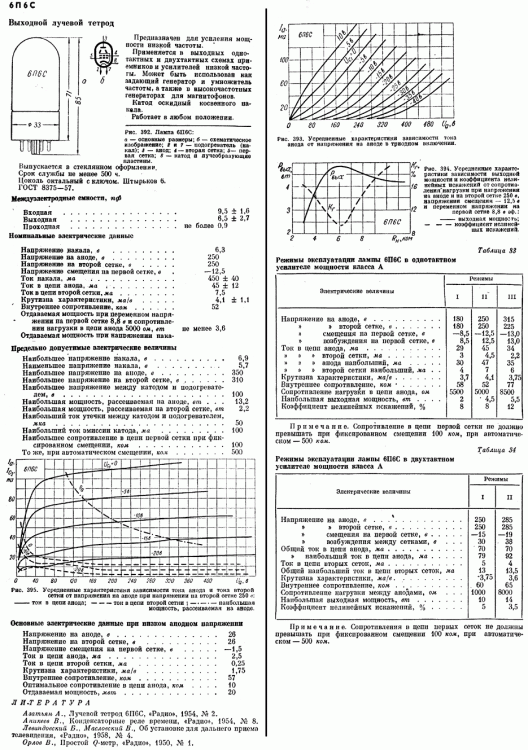

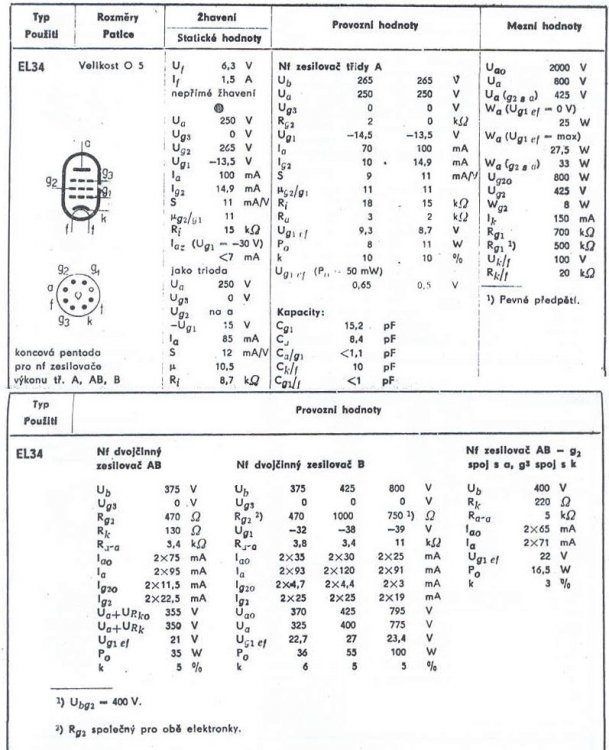

Если не сложно на примере ел34 показать как рассчитать входную ёмкость самая полная пдф на ел34 что надыбал




допустим реальный Ку=8,8



Stan Marsh Mentor

Stan Marsh

Posted
Posted

Коллеги, уверяю вас, надо очень постараться сделать так, чтоб наш усилитель имел существенный спад в звуковой полосе.

nepalimso Community Regular

nepalimso

Posted
Posted
6 минут назад, Stan Marsh сказал:

Коллеги, уверяю вас, надо очень постараться сделать так, чтоб наш усилитель имел существенный спад в звуковой полосе.

вопрос всё таки не про это

RedStar Proficient

RedStar

Posted
Posted
23 минуты назад, Stan Marsh сказал:

чтоб наш усилитель имел существенный спад в звуковой полосе

Это по -3 -+3 дБ? Зачем?
А не существенный 0-0 или немного больше, отличного от нуля, не рассматриваем?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, RedStar сказал:

не рассматриваем?

Вы? Не знаю. Можно вычислить любое значение завала на любой частоте. Всё необходимое для этого есть. Кроме паразитных емкостей пентода в триодном включении, да и то, если бы было желание их вычислить, то...

RedStar Proficient

RedStar

Posted
Posted

Вы не поняли. Заявили о существенном спаде. Так и понял, что речь о -3 - +3 дБ.
А зачем к этому стремиться?

nepalimso Community Regular

nepalimso

Posted
Posted
9 часов назад, nepalimso сказал:

Cin = CGK + [(Cg1a + Cg1g2) * усиление] для пентода в триодном режиме

Есть такая формула  допустим реальный Кус =8,8 можно вычислить графическим способом СGK это ёмкость сетка катод  15,2пф  а что такое Cg1a  допустим проходная 1,1пф ,а что такое Cg1g2 не понятно не  где в пдф такова обозначения нет есть только выходная 8,4пф но она обозначается совсем по другому .

Не понятно.
