"Народный" фонокорректор на копеечных лампах 6Ф1П

ТимВал
 Share

Recommended Posts

ТимВал Local

ТимВал

Posted
Posted
Ollleg
This post was recognized by Ollleg!

"Хорошая тема, спасибо!"

ТимВал was awarded the badge 'Helpful' and 1000 points.

Схема максимально проста и не содержит дефицитных деталей.


Все номиналы взяты из стандартных рядов. При этом АЧХ укладывается в +-1дб. RIAA. Выход 1,5 ....2в. (зависит от лампы). Соотношение сигнал-шум -50дб.

Схема смоделирована и собрана в макете.


Резисторы R2,R5 на 0,5 ватт, остальные 0,25ватт. Конденсатор С4 на 100в. С5 на 250в.

Возможно потребуется подобрать R6.



  • Like (+1) 3
  • Thanks (+1) 1
  • Smile 1
ТимВал Local

ТимВал

Posted
  • Author
Posted
11 часов назад, Климентий сказал:

Батарейка 🔋 для чего?

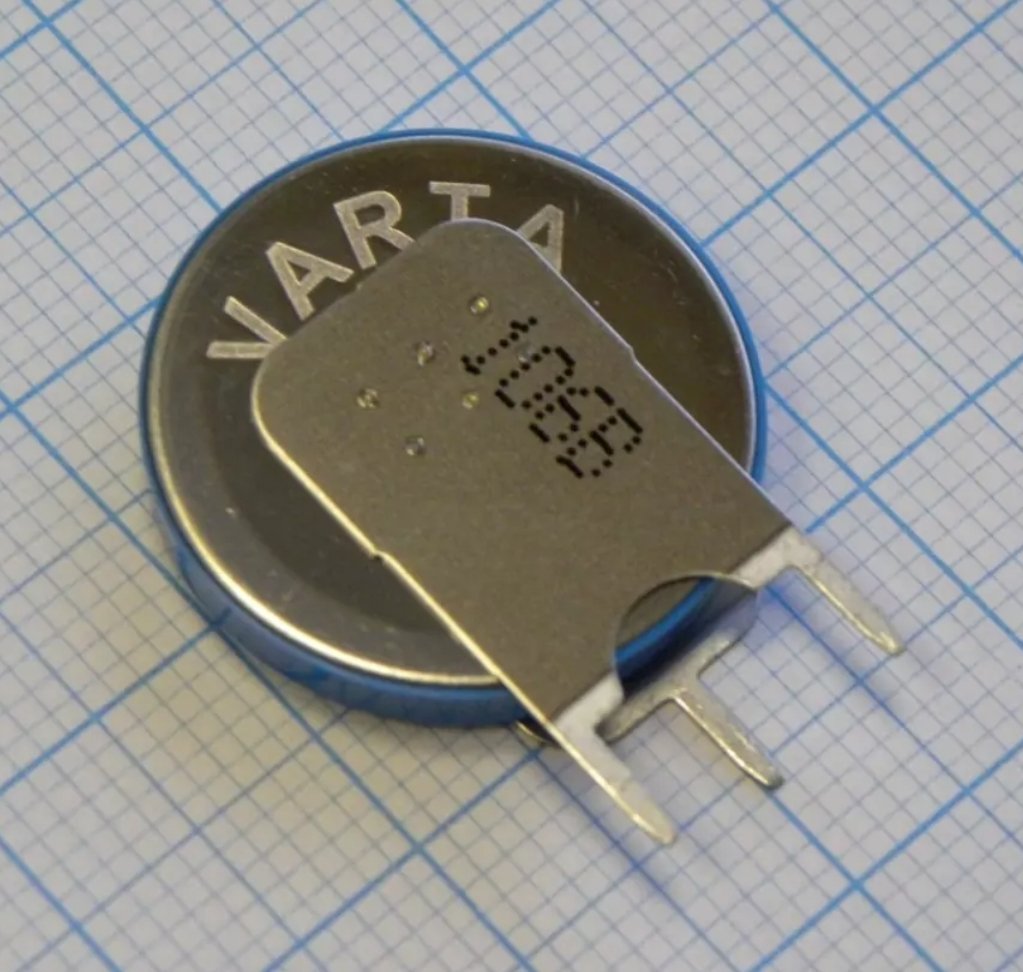

Для фиксированного смещения. И такое смещение самое "чистое". Ток через батарейку не течёт, а для сигнала она абсолютно "прозрачна".

П.С. Кстати Основными зарубежными аналогами лампы 6Ф1П являются ECF80 и 6BL8



ТимВал Local

ТимВал

Posted
  • Author
Posted
11 часов назад, Климентий сказал:

На какую нагрузку корректор может работать?

Выходное сопротивление не измерял но судя по Ri триодной части в 5кОм, Легко сможет работать на РГ в 50кОм.

Константин Proficient

Константин

Posted
Posted
38 минут назад, ТимВал сказал:

Выходное сопротивление не измерял но судя по Ri триодной части в 5кОм, Легко сможет работать на РГ в 50кОм.

Валерий, поздравляю, отличная схема! Я бы уменьшил R5 до 27-33к (и R6 пропорционально).

ТимВал Local

ТимВал

Posted
  • Author
Posted

Можно попробовать но подсядет усиление, а выигрыша по выходному сопротивлению практически не будет. Да и общее потребление тока (схемой) подрастёт.

Ollleg Mentor

Ollleg

Posted
Posted

"Народный" фонокорректор на копеечных лампах 6Ф1П

 - Звучит зазывающе, тогда можно и БП  "народный" добавить - для повторения народом.

Климентий Local

Климентий

Posted
Posted

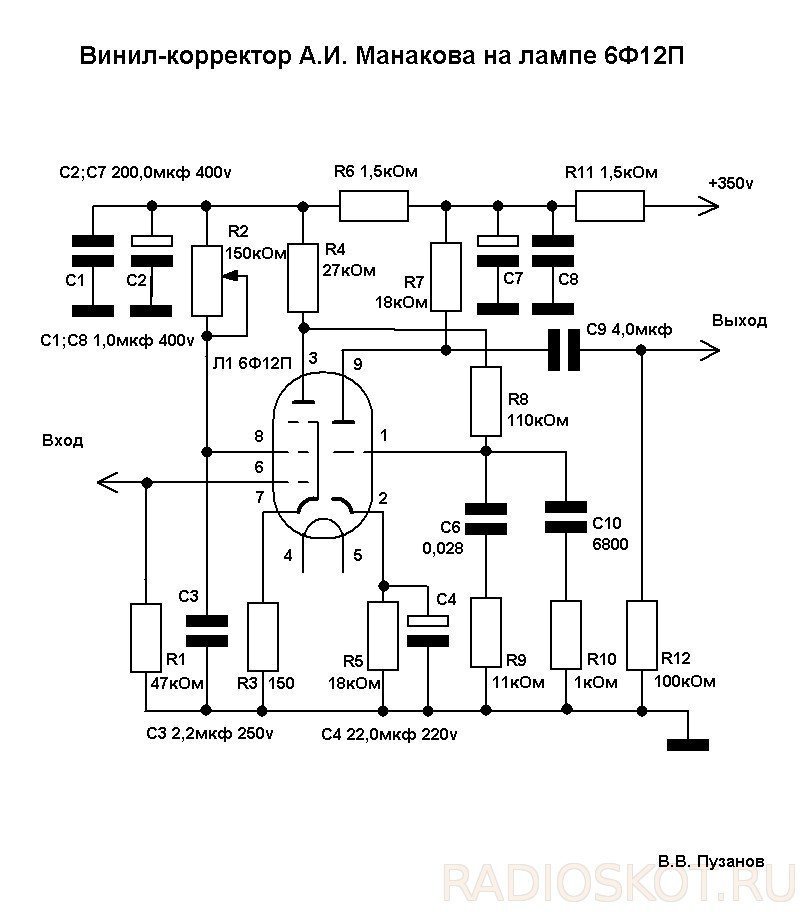

Кстати, а ведь был аналогичный проект Анатолия Манакова на 6ф12п... Схема по интернету гуляет свободно...выходное сопротивление на этой лампе пониже будет думаю...

Почему вы именно 6ф1п применили?

Было бы кстати интересно на 6ф3п или 6ф5п тоже аналогичную схему рассчитать... Только мощную пентоднкю часть на выход поставить чтоб справлялась с низеоомной нагрузкой усилителя мощности...хотя не уверен что это будет корректно...

Ну это как развитие данного проекта однолампового...


Stan Marsh Mentor

Stan Marsh

Posted
Posted

6Ф12П - не особо подходящая лампа для ФК, мягко говоря. Возбуд, микрофон и прочее. А с 6Ф3П и 6Ф5П усиление будет небольшим.

volli Proficient

volli

Posted
Posted
31 минуту назад, Климентий сказал:

на 6ф3п или 6ф5п тоже аналогичную схему рассчитать.

Может тогда "до кучи" и на 6Ф4П?

ТимВал Local

ТимВал

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

6Ф12П - не особо подходящая лампа для ФК, мягко говоря. Возбуд, микрофон и прочее.

Очень даже подходящая, если выбрать не сильно "звенючий" экземпляр. Возбуд победить очень легко.

Такой ФК тоже имею...

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

6Ф12П из двух десятков так и не смог победить. Надо же попробовать 6Ф1П , лежит мешок, и выкинуть жаль, и руки не доходят. Спасибо будет время соберу макет.

ТимВал Local

ТимВал

Posted
  • Author
Posted
В 21.10.2025 в 18:01, Ollleg сказал:

можно и БП  "народный" добавить - для повторения народом.

Это пожалуйста. Самый "народный", из "подножного" материала. :smile-03:


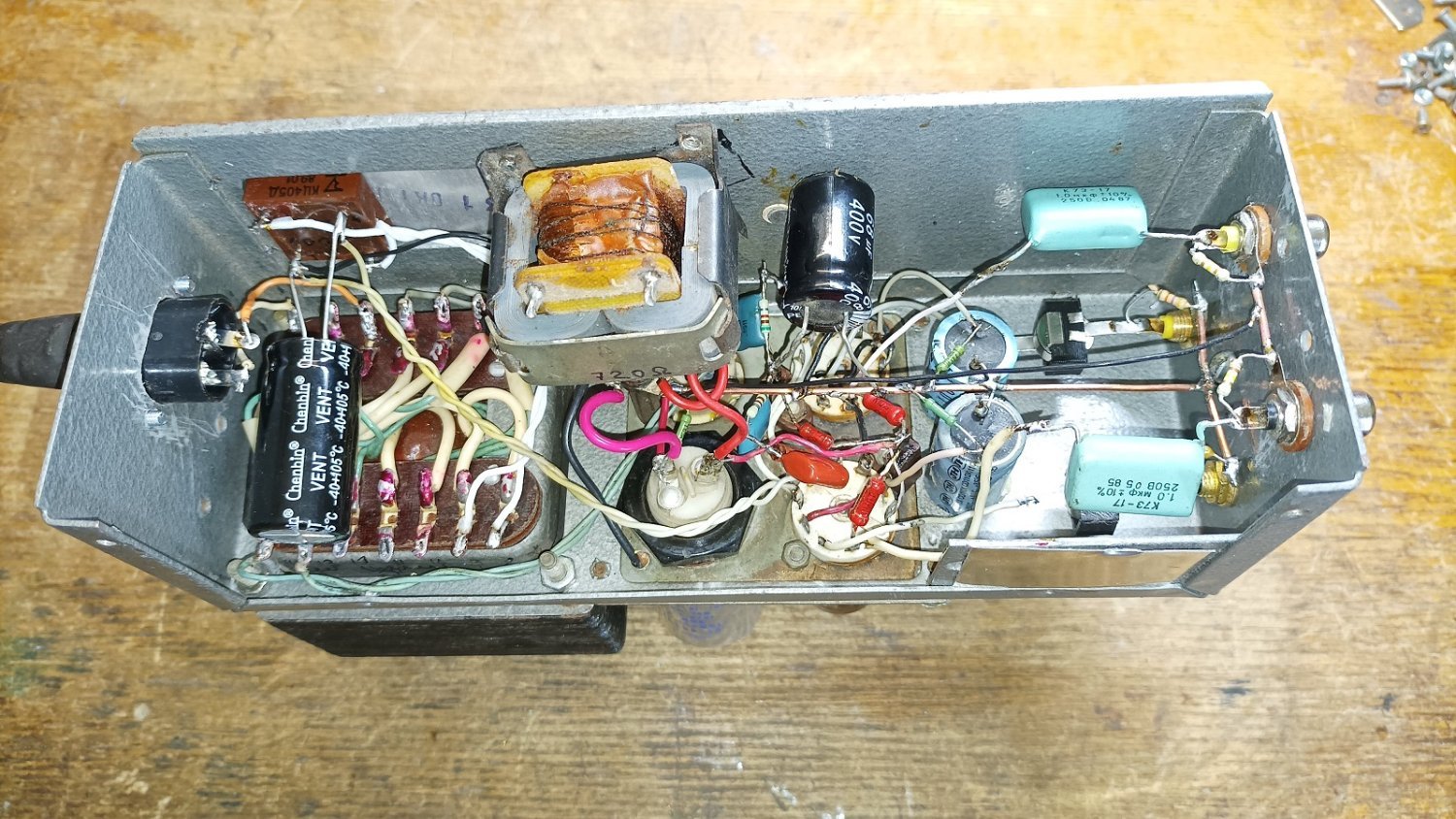

Основа усилитель УЭУ-209




  • Like (+1) 2
Meshochnik Local

Meshochnik

Posted
Posted

Ни разу не применял батарейку на пути сигнала. Вопрос: - предпочтения, виды, типы, аккумулятор, форма...., вообщем, что в таких случаях ставят?

Meshochnik Local

Meshochnik

Posted
Posted

...так 1,5 или 3 вольта? Про такой зажим не знал, наверное просто не обращал внимание, будем искать, спасибо
