Это "изделие" напомнило мне одну всем известную байку.

Город Мюнхаузена (Боденвердер, Германия)

А может не побояться и добавить таки этому усилителю вторую половину? :smile-03:

Будет нормальный полноценный усилитель Лина. С нормальной мощностью и АЧХ.

Изобретать одноколёсный велосипед, это конечно весело и забавно но только для Цырка. Ездить на этом, нормально нельзя.



Posted (edited)

Тимвал , Вам лишь бы обхаить , впрочем как и всегда .

У Худа и se вариант был , только с транзистором в роле токового зеркала , вместо дросселя .

И была куча разных доработанных версий на основе Худа .

И по звуку оно очень даже , все портят только огромные радиаторы

Edited by Kutun
Орфография
  • Like (+1) 1
Posted
2 часа назад, ТимВал сказал:

А может не побояться и добавить таки этому усилителю вторую половину?

А что Вам мешает? Длинный язык?:smile-40:

  • Like (+1) 1
  • Smile 1
Posted
1 час назад, volli сказал:

А что Вам мешает?

Ничего не мешает. Делаю. Выложу в отдельную тему.

3 часа назад, Kutun сказал:

У Худа и se вариант был

Ну, Катерине до Линсли Худа оооооочень далеко.:smile-59:

3 часа назад, Kutun сказал:

только с транзистором в роли токового зеркала

Делал. Только не на Германии разумеется, а на мосфет. Работает великолепно.

Posted

Жил у нас в городе Владимире один любитель гибридов ( сейчас его к сожалению уже нет  в живых ) , создавший вот этот усилитель с похожим выходным каскадом, смотрим схему. По моему на ранних выставках Рос-Хайнда выставлялся. У знакомого этот усилитель был, тот бывший скрипач, был доволен им очень, пока дроссель в нём не сгорел . Попросил этот знакомый друга моего отремонтировать усь (  радиолюбитель со стажем ), так вот вскрытие дросселя показало ( залитого , чтоб не пел эпоксидкой ) "хитрейшую" намотку, короче ничего не получилось понять. Вывод, дроссель в такой схеме имеет решающее значение , для звука , как и выходной трансформатор в ламповом усилителе.


Posted
4 часа назад, ТимВал сказал:



А может не побояться и добавить таки этому усилителю вторую половину? :smile-03:

Будет нормальный полноценный усилитель Лина.



А к чему тогда ваш пост ?

Вы на паяльнике людей за пост , подобный вашему банили .



  • Cool (+1) 1
Posted

Схема чумовая.:smile-03:






25 минут назад, Андрей63 сказал:

хитрейшую

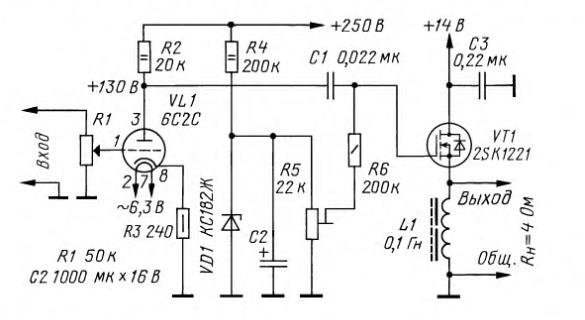

Ничего особо хитрого в таком дросселе нет, он должен быть  секционированным. Впрочем, в журнале Радио была схема SE с использованием обычных унифицированных дросселей. Помнится, Игорь Виноградский к ней руку приложил.

Posted
1 час назад, Stan Marsh сказал:

Схема чумовая.:smile-03:

А можно спросить что не так по Вашему ?

Интерес не праздный  .

У меня есть собранный по этой схеме , звук хороший .

Если можно что то улучшить , то почему бы и нет



Posted
9 минут назад, Kutun сказал:

А можно спросить что не так по Вашему ?

Я не вижу схему, посмотрите на скан в моём посте.

Posted

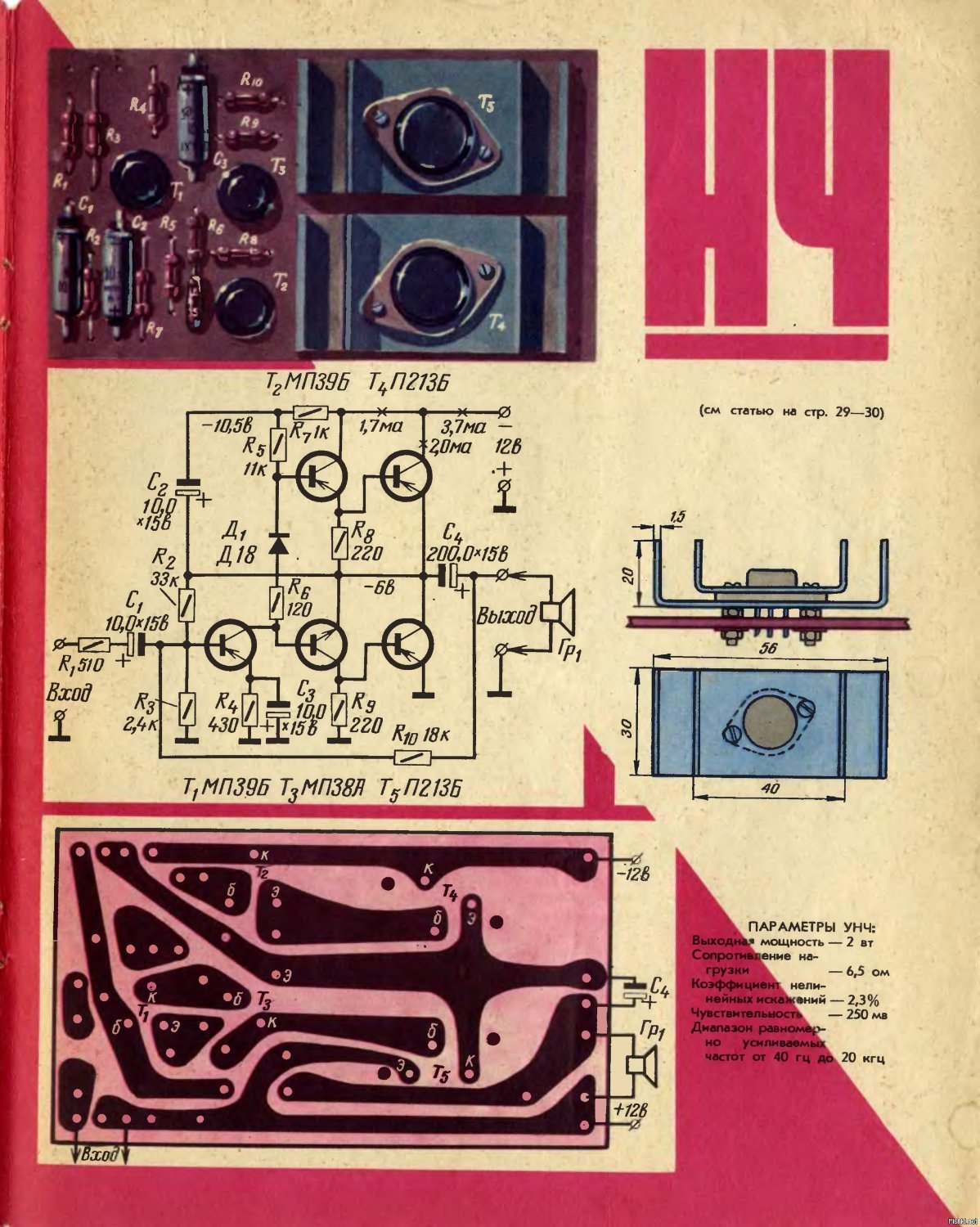

"Давным-давно, в далекой галактике" в классе 8в делал такие и ничего нравились, даже один на стол поменял.

Радио 1970_2.jpg

Posted
9 часов назад, Stan Marsh сказал:

Ничего особо хитрого в таком дросселе нет, он должен быть  секционированным.

  Совершенно согласен. Добавлю только, что и секционирование там ни к чему. Низкое выходное сопротивление транзистора плюс токи 1-3 ампера подразумевают большое сечение и малое кол-во витков проволочкой большого сечения. Я собирал такие повторители на биполярах с токами 1, 2 и 2.8 А, дроссели были разные, но в итоге остановился на 20 кв. см. , намотанном диаметром 1.4 мм, насколько помню. Активное сопротивление было 3 ома. Несколько лет у меня проработал с разными драйверами.

Posted
10 hours ago, Stan Marsh said:

Схема чумовая.

Озорно замечено... "обобщение авторского опыта" - не хуже.

Posted
3 часа назад, alex2203 сказал:

"Давным-давно, в далекой галактике" в классе 8в делал такие и ничего нравились, даже один на стол поменял.

Радио 1970_2.jpg

Тоже делал лет 50 назад, толко ставил ГТ 402,404 и П215.

Posted

Только не на печатке, то что было под рукой и вс 2Вт, и транзисторы 213,214,15..17, в основном все дербанилось.

Posted

По поводу усилителя Гришина - заморочки с изготовлением дросселя там всё же были,но не с намоткой ,а с магнитным порошком растворённым в эпоксидке ,которой этот дроссель особым образом заливался.

Posted
36 minutes ago, Stan Marsh said:

Ну, это попахивает эзотерикой, какой смысл в таком залитии?

Без пресса в многие тонны проницаемость подобного сердечника составит от 5 до 10. (Для непонятливых: из собственного опыта и не только). Далее, если обмотка сделана с шагом и пространство между витками заполнено магнитным материалом, то есть вполне себе понятное преимущество, заключающееся в уменьшенном сопротивлении обмотки переменному току => меньшие потери. Заливка плотной катушки в подобный компаунд несомненно приведет к увеличению индуктивности и, в некоторой мере, экранированию.
Выглядают примерно так
Product Image

Posted
1 час назад, BAA сказал:

вполне себе понятное преимущество, заключающееся в уменьшенном сопротивлении обмотки переменному току

1 час назад, BAA сказал:

Заливка плотной катушки в подобный компаунд несомненно приведет к увеличению индуктивности

А как извините сочетается увеличение индуктивности с "уменьшением сопротивления переменному току"?

По мне, так это противоположные вещи. :smile-55:

Posted
3 minutes ago, ТимВал said:

По мне, так это противоположные вещи.

Скин слой и вытеснение (эффект близости). Через дроссель протекает переменный ток, UL/XL=UL/(2*Pi*f*L). При протекании переменной составляющей тока (да и постоянной тоже) провод греется. При малости переменной составляющей не имеет значения. А в каком преобразователе или фильтре силовом - имеет.

Posted
16 часов назад, Stan Marsh сказал:

Я не вижу схему, посмотрите на скан в моём посте.

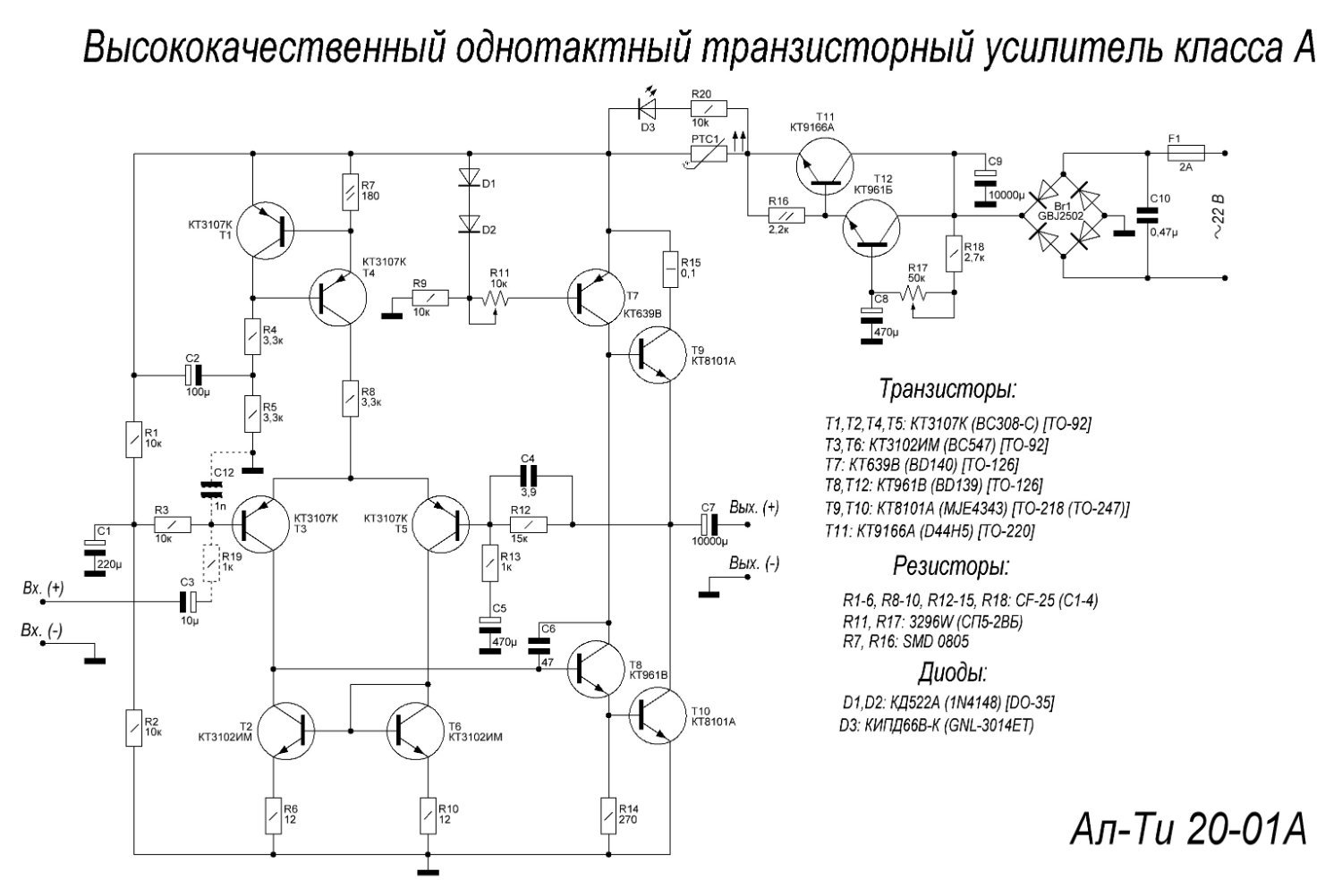

Схему выше выложил , скачанную из той статьи .

Интересно Ваше мнение о ней .

Может есть что в ней улучшить ?
