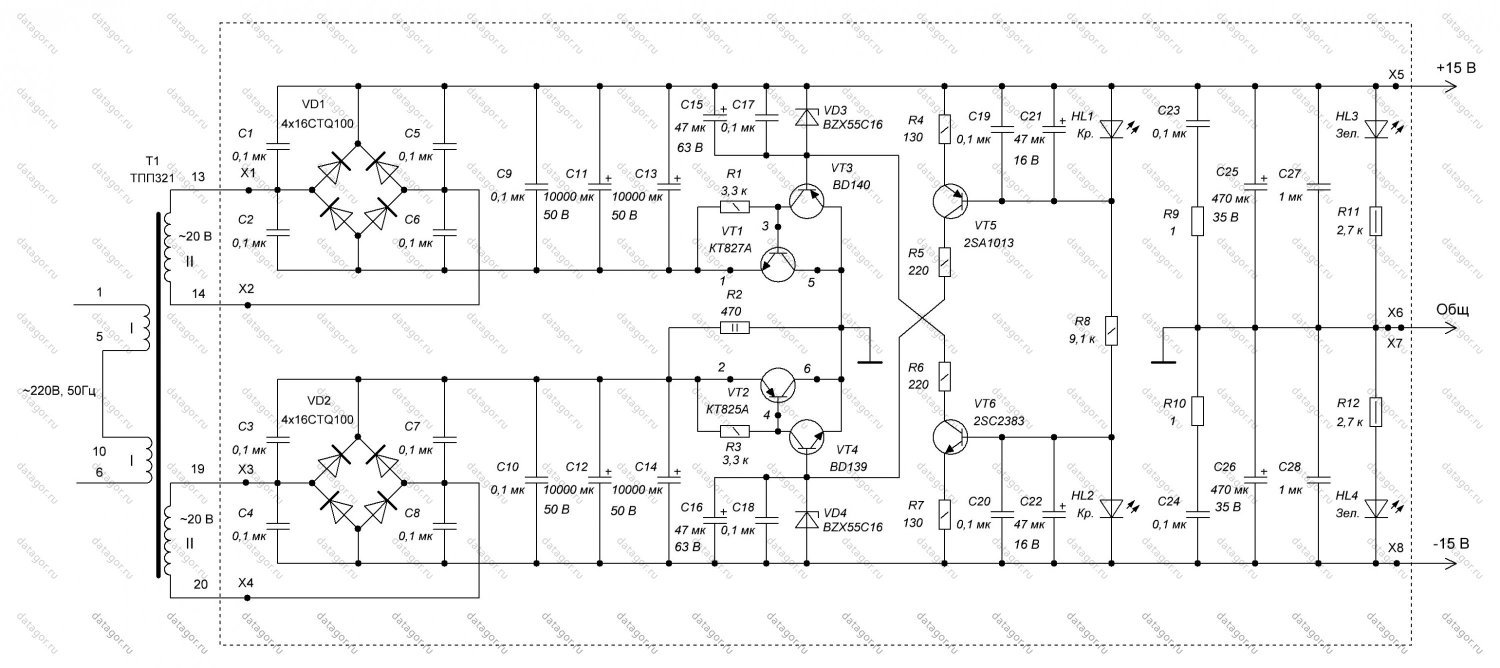

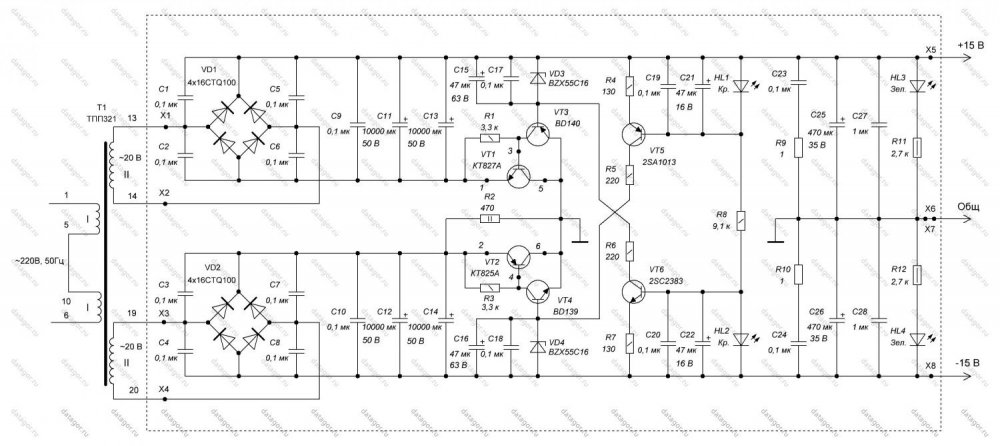

Приведу у нас на форуме полезную схему двуполярного стабилизатора напряжения питания для транзисторного усилителя.

Источник здесь.

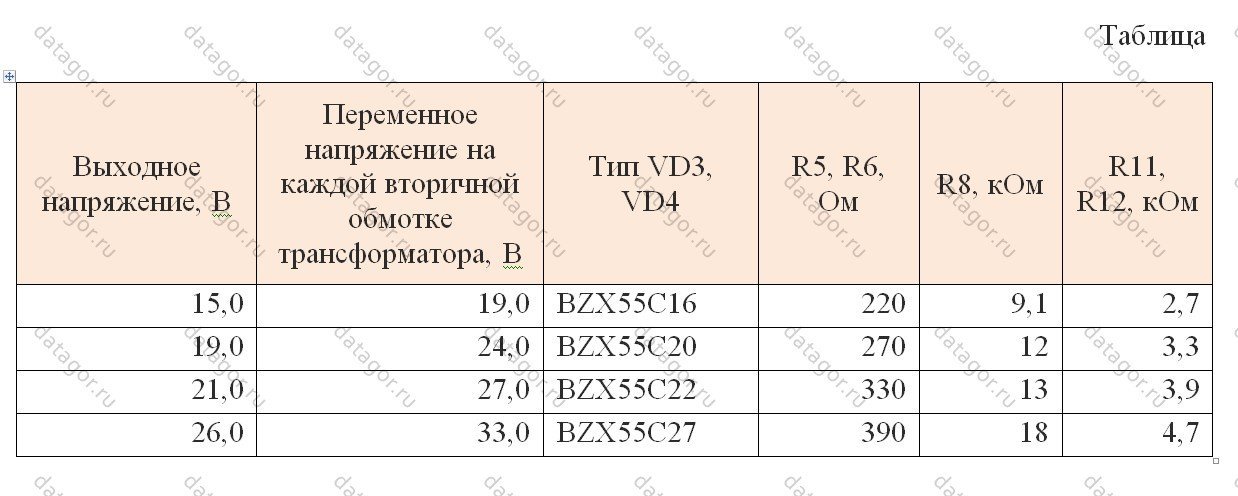

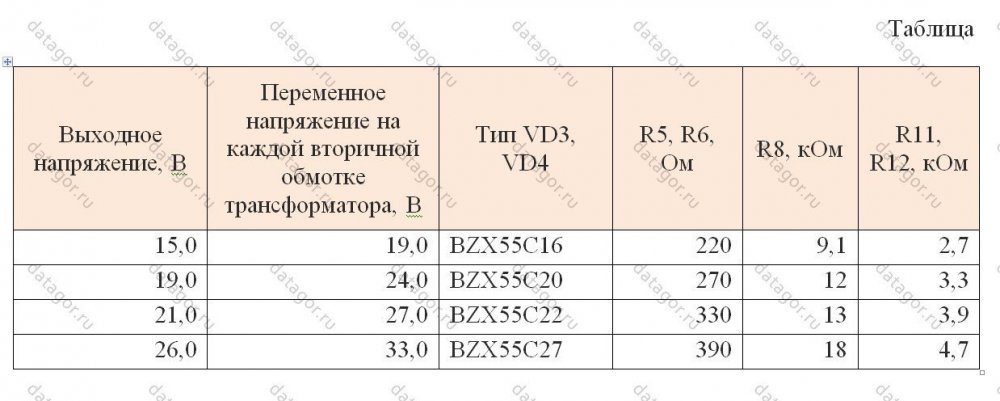

Основные технические характеристики:
Выходные напряжения стабилизатора, В …. ±15
Максимальный ток нагрузки, А …. 20
Коэффициент стабилизации, не менее …. 1500
Выходное сопротивление, не более, Ом …. 0,01
Напряжение на понижающих обмотках трансформатора питания, В …. 2×20



Рекомендации по активным компонентам из статьи:

Транзисторы КТ825А и КТ827А можно заменить составными (КТ819Г + КТ815Г и КТ818Г + КТ814Г), при этом эмиттерные переходы мощных транзисторов КТ819Г и КТ818Г необходимо зашунтировать резисторами сопротивлением 100 — 150 Ом. Возможна замена мощных составных транзисторов на MJ11032 и MJ11033. При максимальном токе нагрузки 5 — 7 А подойдут транзисторы TIP142 и TIP147, а также BDW42G BDW47G.

Вместо транзисторов BD139 и BD140 подойдут 2SC3502 и 2SA1380 или BF471 и BF472. При замене обязательно уточняйте цоколевку транзисторов.

Транзисторы VT5, VT6 типа 2SA1013, 2SC2383 могут быть заменены на отечественные КТ502Е, КТ503Е; КТ6116, КТ6117 или импортные 2N5401, 2N5551; 2SA1145, 2SC2705 и на другие.

Диоды Шоттки в мостах VD1, VD2 заменимы на MBR20200CTG (200 В, 10 А) с общим катодом, либо на SR10100 (10 А, 100 В, ТО-220-2). В последнем случае потребуется корректировка печатной платы.

При токах потребления более 2 А необходимо снабдить диоды небольшими радиаторами и (или) обеспечить их охлаждение вентилятором.

При сравнительно небольших потребляемых токах (до 2 А) в диодных мостах можно применить высокопроизводительные диоды HER505 (5 А, 1000 В), сверхбыстрые диоды SF56 (5 А, 400 В) или ультрафасты STTH5R06FP (5 А, 600 В, ТО-220-2).

  • Thanks (+1) 1
Posted
5 часов назад, alexsan сказал:

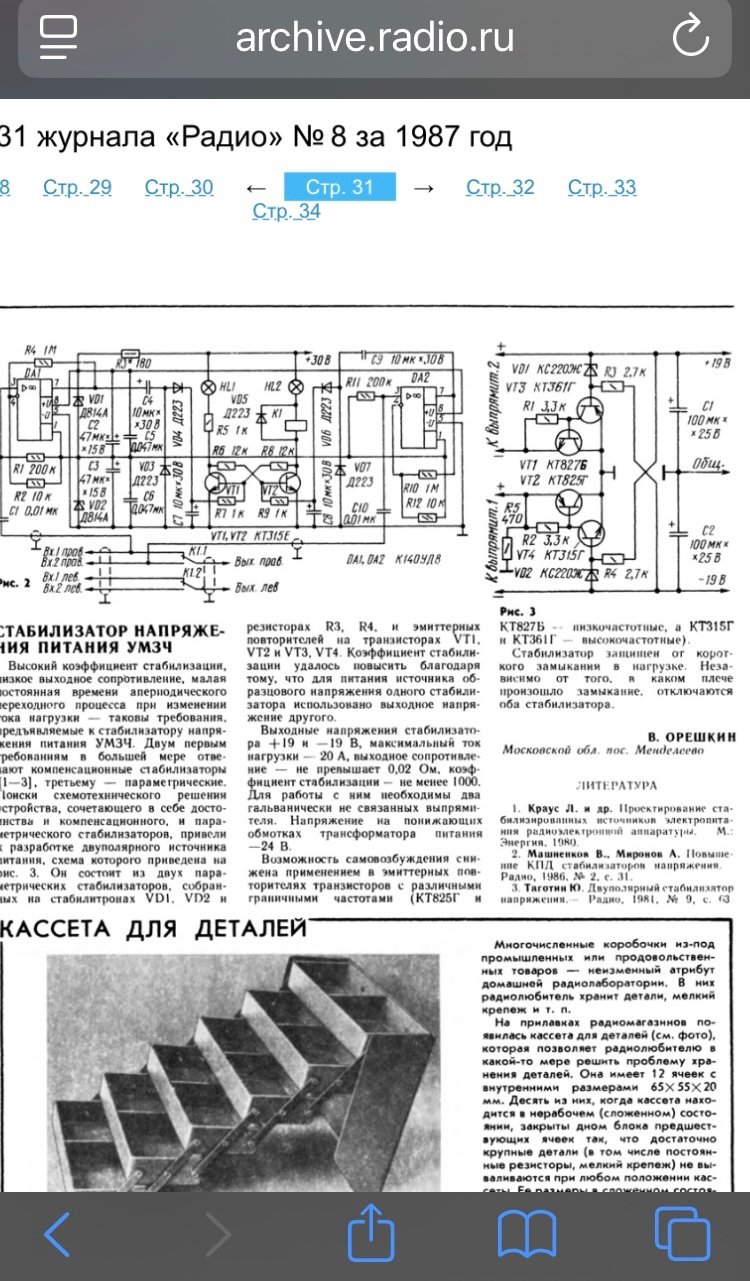

Такая схема стабилизации была в мп маяк-232.

В маяке был компенсационный.  А выше, параметрический.

Posted

Вопрос-то в общем один (или два). Это что за нагрузка в 2 Ом, при условии мостового включения. Равно как и усилитель.

Posted
7 часов назад, Valinor сказал:

Приведу у нас на форуме полезную схему двуполярного стабилизатора напряжения питания для транзисторного усилителя.



Схема Орешкина хороша, спору нет, но вот эти доработки в виде двух ИТ, как мне кажется, совершенно лишние и ничего не добавляют, кроме кучки дополнительных деталей.

  • Like (+1) 2
Posted
В 03.07.2025 в 11:16, Valinor сказал:

Приведу у нас на форуме полезную схему двуполярного стабилизатора напряжения питания для транзисторного усилителя.

С т.з. высоких показателей , она полезна, а с т.з. качества звучания,  нет. Для высокой динамики  оконечника, схема д.б. простейшей, как ведро с водой. Стабилизация полезна в предварах.

Posted

  А что тут сложного то? Стабилитрон и составной повторитель - проще некуда.

Posted
45 минут назад, RSD сказал:

Стабилитрон и составной повторитель - проще некуда.

Он-то и зажмёт динамику. Можно ведь всё проверить, по системе до/после. Но проверять нужно не на приборах, а на музыкальных носителях.

Posted
1 hour ago, RSD said:

  Защита там есть.

Можно поточнее... с указанием элементов, на которых она реализована.

Posted

Если замкнуть любой выход на землю, то пропадает питание на стабилитроне и закрывается соотв. повторитель, а вслед за ним второе плечо стабилизатора. То есть защита от КЗ есть.

  • Like (+1) 1
Posted
1 hour ago, RSD said:

Если замкнуть любой выход на землю, то пропадает питание на стабилитроне и закрывается соотв. повторитель, а вслед за ним второе плечо стабилизатора. То есть защита от КЗ есть.

:smile-03:
Замнём для ясности...
Цитата
"Несмотря на простоту и высокие технические данные (коэффициент стабилизации более 1000, автоматическое выключение при замыкании выхода, возможность крепления силовых транзисторов непосредственно на теплоотвод без прокладок), такому стабилизатору присущи и некоторые недостатки. Он неустойчиво запускается при большом токе нагрузки, а ток при замыкании выхода не нормирован и зависит от коэффициентов передачи применённых транзисторов, что иногда приводит к их выходу из строя."

  • Hmm... (-1) 1
Posted

Мните что хотите. :smile-59: Это параметрический стабилизатор и подобрать деталюшки для конкретного применения можно без особого труда.

Posted

Общего между ним и орешкинским только то, что коллекторы транзисторов на земле.

Posted
8 hours ago, RSD said:

Мните что хотите.

...перейти на личность спорящего (с)Жванецкий)

Spoiler

Возьмите датчик тока, шунт например, осциллограф и замкните. Доложите сообществу величину тока и что делать, если перестанет работать.

Posted

Да какая там личность? :smile-46: Возьмите, замкните, доложите... Тут не личность, а целый прапорщик!

Вы бы лучше флеймили там, где меня нет - целее будете. :smile-03:

  • Like (+1) 1
Posted
39 minutes ago, RSD said:

Вы бы лучше флеймили там, где меня нет - целее будете.

Теперь, надеюсь, всё...
