Лично я сотню 45-х поменял на стиральную машинку Euronova красного цвета. За двадцать лет ни разу не пожалел.

ДимДимыч
ДимДимыч

Боке исполнилось 70.  Умнейший мужик!

Xрюн222
Xрюн222

Вам, любители 6с15/45п и т.п. Как обещано - "чиста" на элементах правильного, по азбуке, аудиофильского монтажа...проводкИ винтажные, прогретые, атслушанные, в тч. и по направлению. Анодное питание пр

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
5 минут назад, W_L сказал:

Есть правда у 6С45П один минус, под названием 6Ж43П, которая влегкую обыгрывает 6С45П по звуку, при том не столь важно, в какое включение поставить 6Ж43П

Это пока малосигналка, а вот когда надо от СРПП получить 3Вт... альтернатив не много. Но и это субъективно. Восприятие театрального звукорежа в корне отличается от оного у попсовика-затейника.

W_L Local

W_L

Posted
Posted
11 минут назад, Rezvoy сказал:

Это пока малосигналка, а вот когда надо от СРПП получить 3Вт... альтернатив не много. Но и это субъективно. Восприятие театрального звукорежа в корне отличается от оного у попсовика-затейника.

В SRPP - да, тут нужно все мерить и смотреть, ни на 43, ни на 45 SRPP не делал, хотя мысли о 45 на этот счет были, девать их некуда, вот и приходит все это в голову

Rezvoy Local

Rezvoy

Posted
Posted

Простой межкаскадник без подмагничивания, можно с повышением до 2х ( до 3х уже намотка сложнее), амплитуда сигнала при 1:1 130-150В. Или понижающий на громкоговоритель - 3-3,5 Вт, а на сдвоенном СРПП( не на спараллеленых лампах!) -7Вт. Выходное сопротивление очень низкое. Чего ещё желать?

Timbuktu Proficient

Timbuktu

Posted
Posted
9 минут назад, Rezvoy сказал:

...понижающий на громкоговоритель - 3-3,5 Вт, а на сдвоенном СРПП( не на спараллеленых лампах!) -7Вт. Выходное сопротивление очень низкое. Чего ещё желать?

А как выглядит сдвоенный СРПП на не на спараллеленых лампах?

Rezvoy Local

Rezvoy

Posted
Posted
1 минуту назад, Stan Marsh сказал:

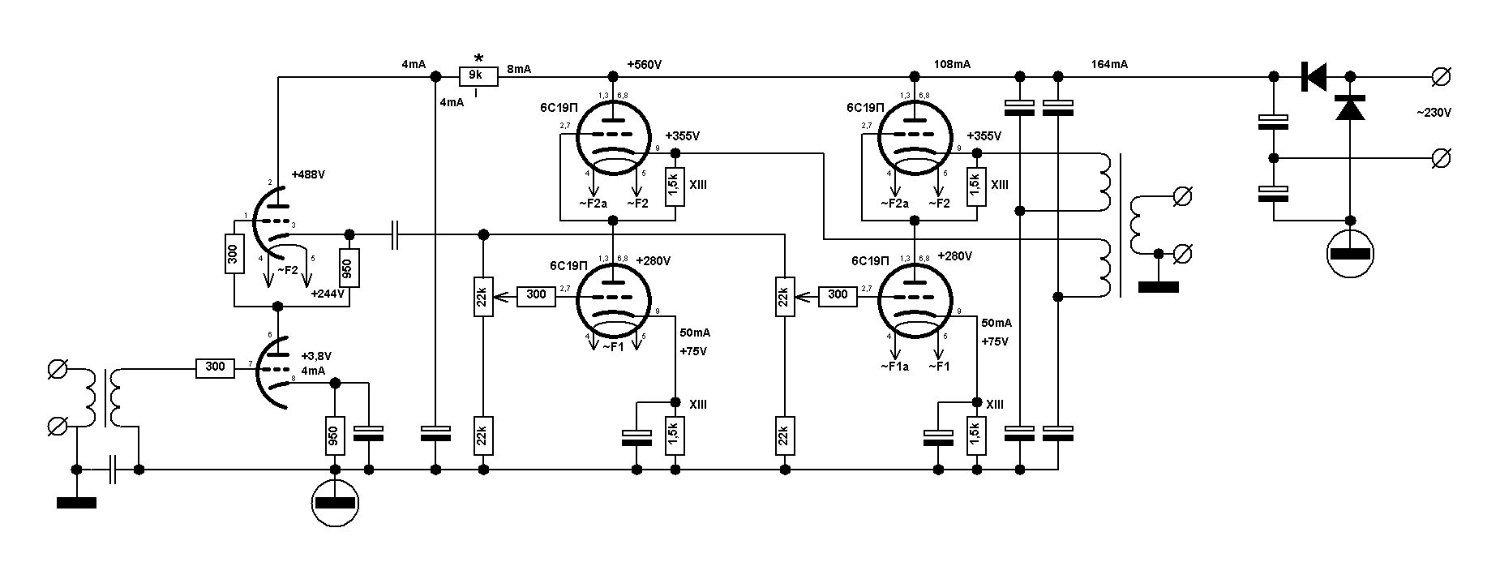

Ну, я бы предположил вариант двух SRPP, работающих на общую нагрузку и раскачиваемые противофазно.

Можно и так, мостом, но можно и два каскада параллельно: вход со входом, выход свыходом, ещекошернее на отдельные первичные обмотки.


Stan Marsh Mentor

Stan Marsh

Posted
Posted

А, да, так не нужна протифазная раскачка .

С мостом есть возможность попытаться избавиться от разделительных конденсаторов на выходе, но реальность такова, что сбалансировать мост не очень реально.



Юрий_Б Local

Юрий_Б

Posted
Posted
4 часа назад, Vova сказал:

6С15П ОЧЕНЬ хороша . Обыграла E280F . На входе транс, фикса ,нагрузка дроссель .

Антизвонника нет и соответственно катод на земле....

Так это разные лампы Е280F=6Ж11П.



4 часа назад, W_L сказал:

Есть правда у 6С45П один минус, под названием 6Ж43П, которая влегкую обыгрывает 6С45П по звуку, при том не столь важно, в какое включение поставить 6Ж43П

Куда бы я не ставил 43 в любом включении не понравилась в отличии 6Ж51П.

maximka Local

maximka

Posted
Posted
6 часов назад, W_L сказал:

В SRPP - да, тут нужно все мерить и смотреть, ни на 43, ни на 45 SRPP не делал, хотя мысли о 45 на этот счет были, девать их некуда, вот и приходит все это в голову

Давно собирал как делать не чего рр на 6с45п, качал через фи входной транс 1к4, на выход матол выходник на пермаллое 5 квадратов, не плохо играло, напористо

W_L Local

W_L

Posted
Posted
3 часа назад, Юрий_Б сказал:

Так это разные лампы Е280F=6Ж11П.



Куда бы я не ставил 43 в любом включении не понравилась в отличии 6Ж51П.

Да, уши у всех разные, мне к примеру 6П6С и 6П3С не очень заходят, а вот 6П14П-ЕВ только в путь, видимо и с этими лампами точно так же

W_L Local

W_L

Posted
Posted
1 час назад, maximka сказал:

Давно собирал как делать не чего рр на 6с45п, качал через фи входной транс 1к4, на выход матол выходник на пермаллое 5 квадратов, не плохо играло, напористо

У меня ни фи транса, ни выходного увы нет, сейчас хотя-бы старое довести до ума

Vova Enthusiast

Vova

Posted
Posted

Схема усилителя сложна.... У меня в тракте звука 9 деталей.... Однотакт конечно. Мощность с натяжкой 2 ватта. никто не хаял.... всё зависит от чутья колонок. 6с45п не пробовал , пишут что 15 лучше...

ВКН Local

ВКН

Posted
Posted
1 час назад, Vova сказал:

 У меня в тракте звука 9 деталей.... Однотакт конечно.

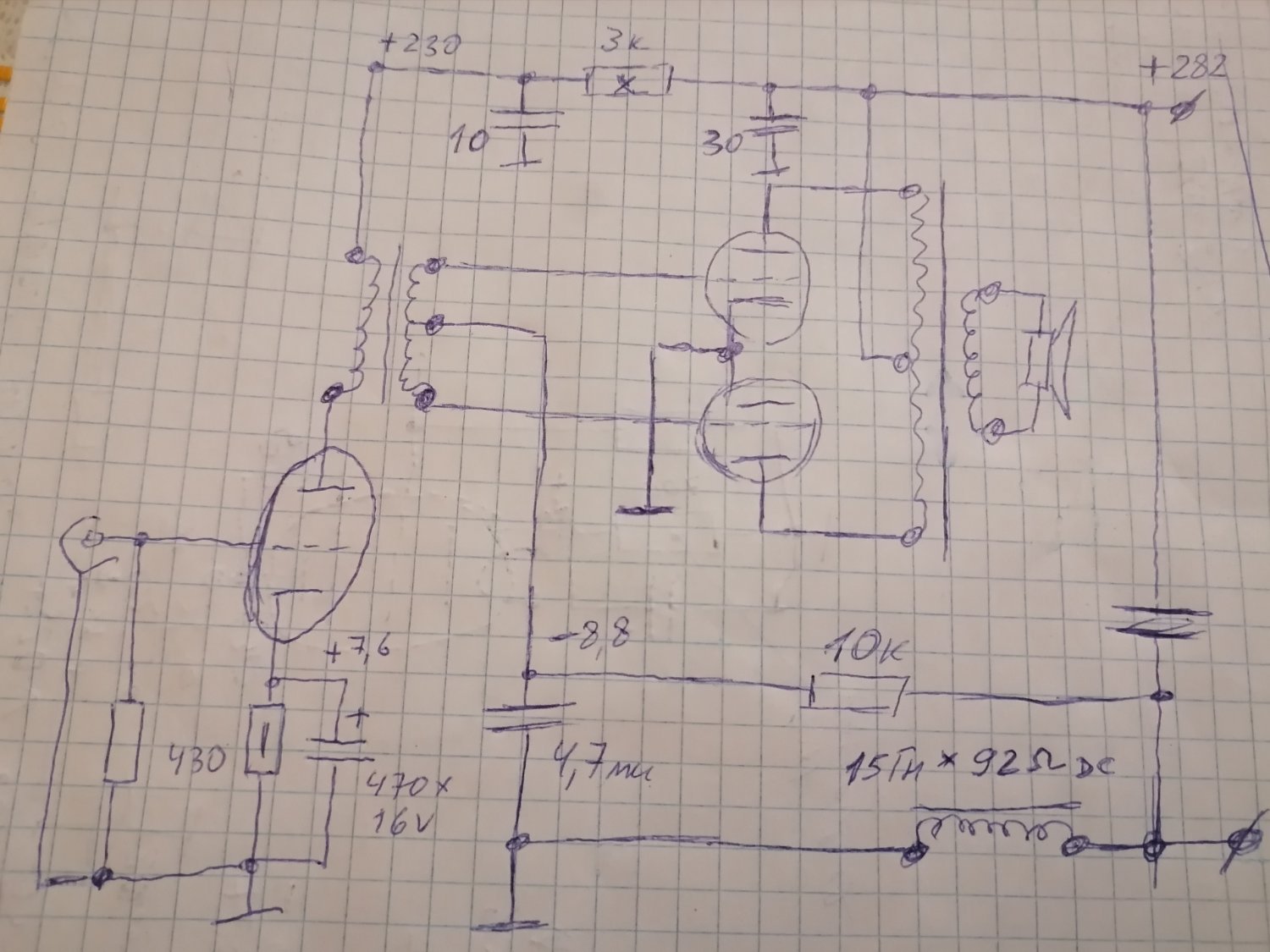

Тоже сторонник минимализма. Деталей чуть больше, но у меня РР на Е80L/EL84/ EL822.


  • Like (+1) 2
Antur Proficient

Antur

Posted
Posted
6 часов назад, ВКН сказал:

Тоже сторонник минимализма. Деталей чуть больше, но у меня РР на Е80L/EL84/ EL822.


Что то я затупил, но не могу понять как получаеться -8,8в смещения выходных ламп?

Юрий_Б Local

Юрий_Б

Posted
Posted
2 часа назад, Antur сказал:

Что то я затупил, но не могу понять как получаеться -8,8в смещения выходных ламп?

Падение напряжения на дросселе. Можно заменить на пару резисторов, получим 2 напряжения смещения 1 и 2 каскада, раньше в старых приемниках часто такое смещение применялось.

Vova Enthusiast

Vova

Posted
Posted

В двухтакте конечно должно быть больше деталей. Кстати у Вас прям минимум , я писал не всех деталей а в цепи звука. У меня там в смещениях куча деталей ....Но влияние на звук пренебрежимо мало. Смещение оригинально , но это хорошо для малых напряжений. 63 вольта из под земли не достать... МКТ у меня как раз очередной вариант в процессе намотки.

Юрий_Б Local

Юрий_Б

Posted
Posted
1 час назад, Vova сказал:

63 вольта из под земли не достать... МКТ у меня как раз очередной вариант в процессе намотки.

В КПУ-12 РР на УО-186 под 60 вольт смщение, убей не помню в каком р-приемнике УНЧ на 6С4С тоже 60-65 вольт, ни чего сложного нет, прост ТС рассчитывается с учетом падения напряжения на ДР или R, к стати раньше выпускались специально для таких дел с несколькими выводами резисторы, я делал проще брал ПЭВР добавлял еще один ползунок, можно было подстраивать сразу два каскада. Пример применения подземного смещения       www.rw6ase.narod.ru/index1/radiopriem/_rp_lamp/leningrad46_48.html
