9 часов назад, Vokit сказал:

где это он и когда жаловался? там фона в принципе быть не может.

По какому принципу не может быть фона у усилителя на 40дБ и входном сопротивлении 150к?

Posted

Знакомый радиолюбитель жаловался:

  • в байдарочном походе перевернули на порогах лодку и утопили все рюкзаки. Тряпки и еду - хорошо упакованную - спасили и высушили, а радиоприёмник (условный "Альпинист") промок, да ещё и подвергся ударам/изгибам. Печатная плата в нём потрескалась. Рассказчик соорудил "паяльник" из гвоздя, зажатого в веточке, набрал сосновой смолы в качестве флюса, перенёс часть припоя с заводских паек в качестве мостиков, чтобы восстановить дорожки. Батарейка КБС язык щиплет, а приёмник молчит. Радиолюбитель первым делом тыкает палец на вход УНЧ, - фона нет. Что такое?!?!?! А потом только дошло, - до ближайшей ЛЭП сотни ~три километров.
  • Smile 1
Posted

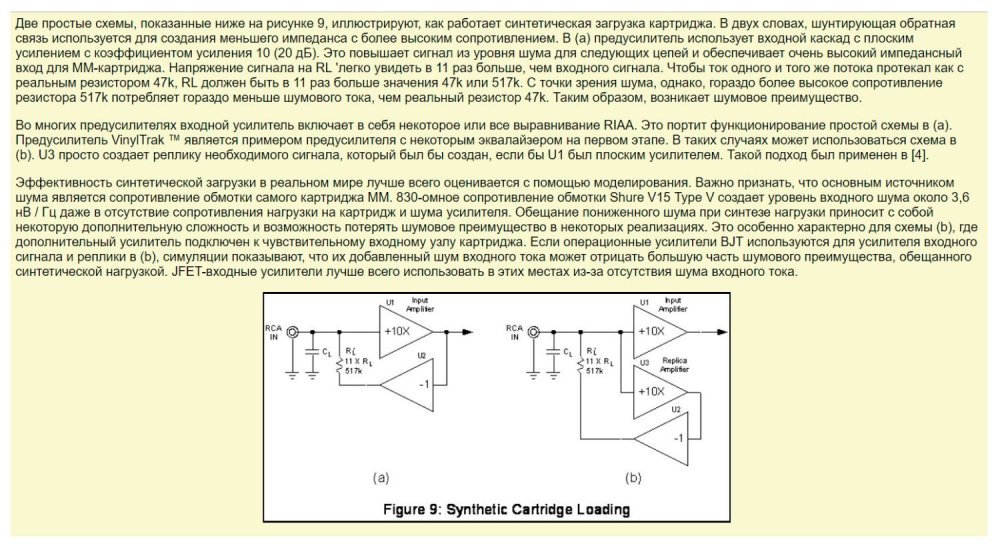

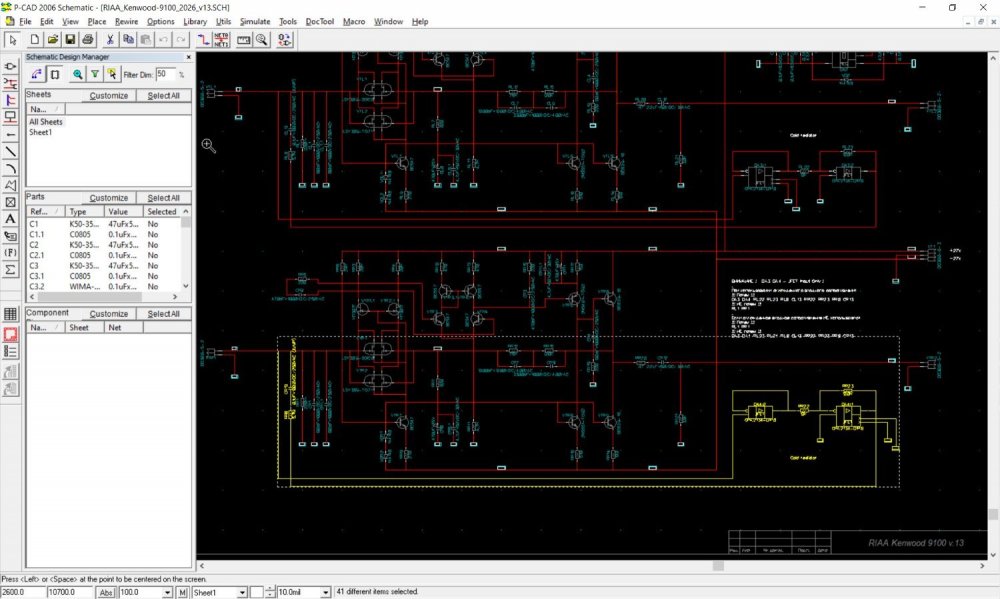

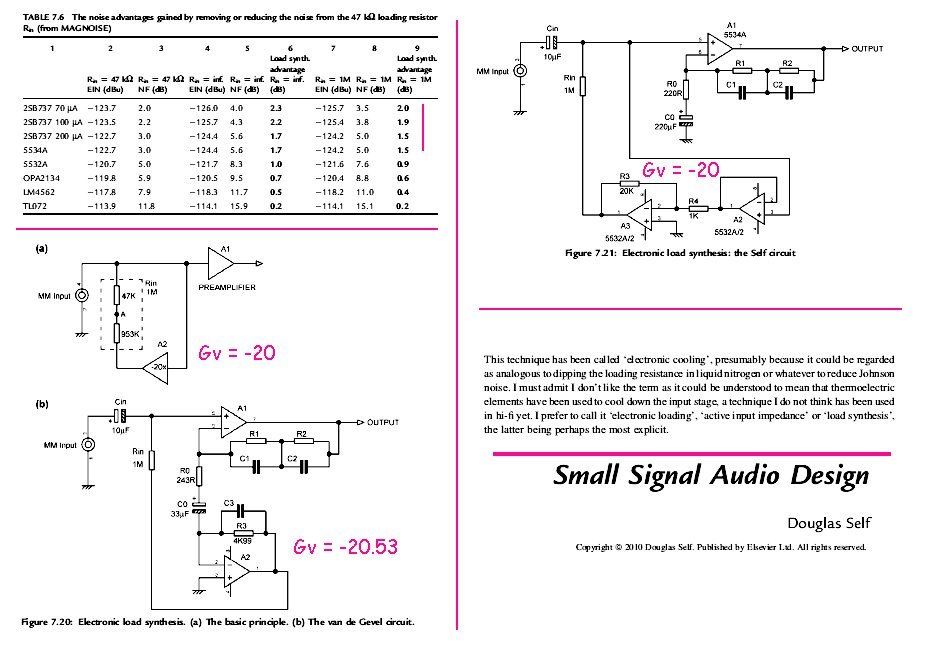

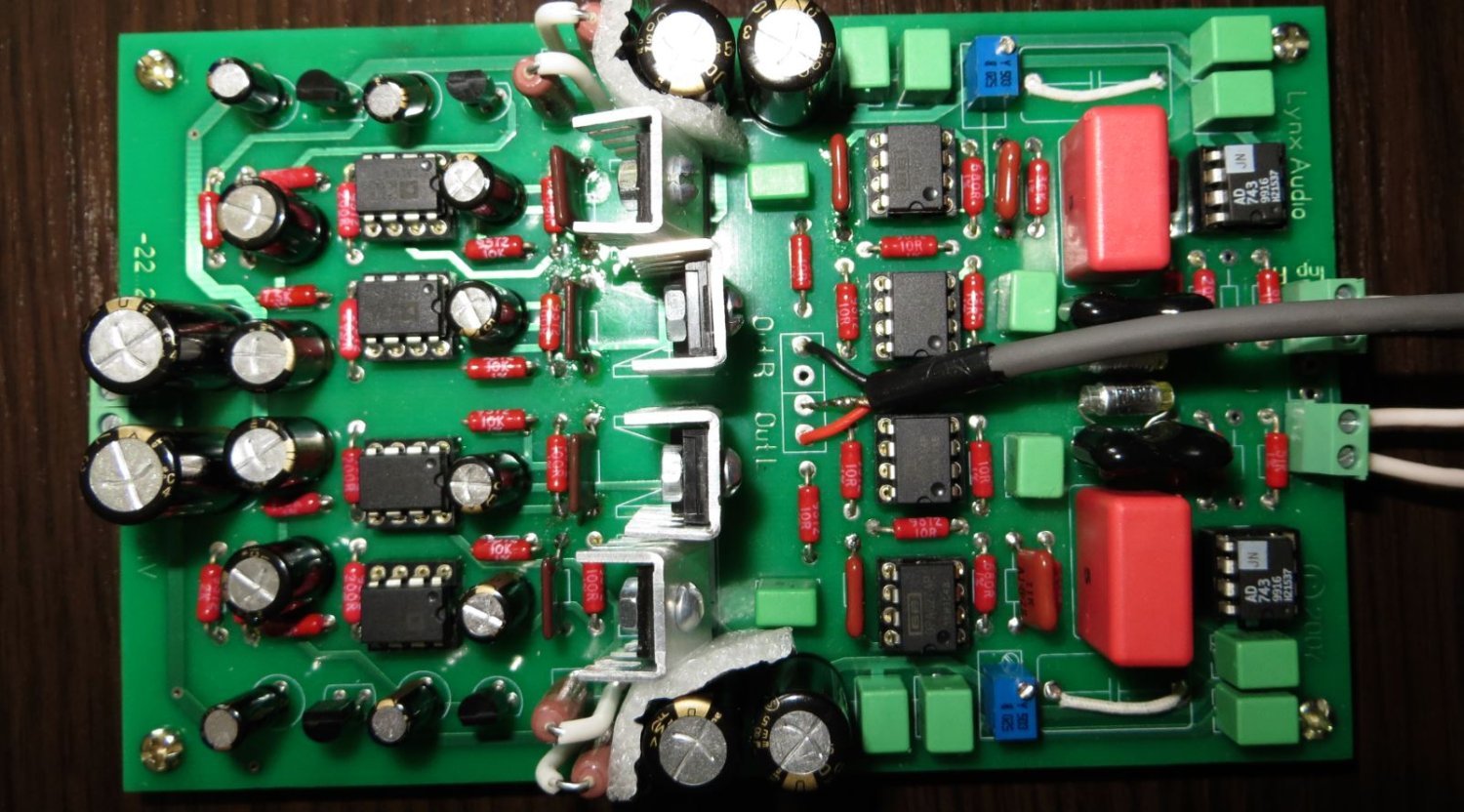

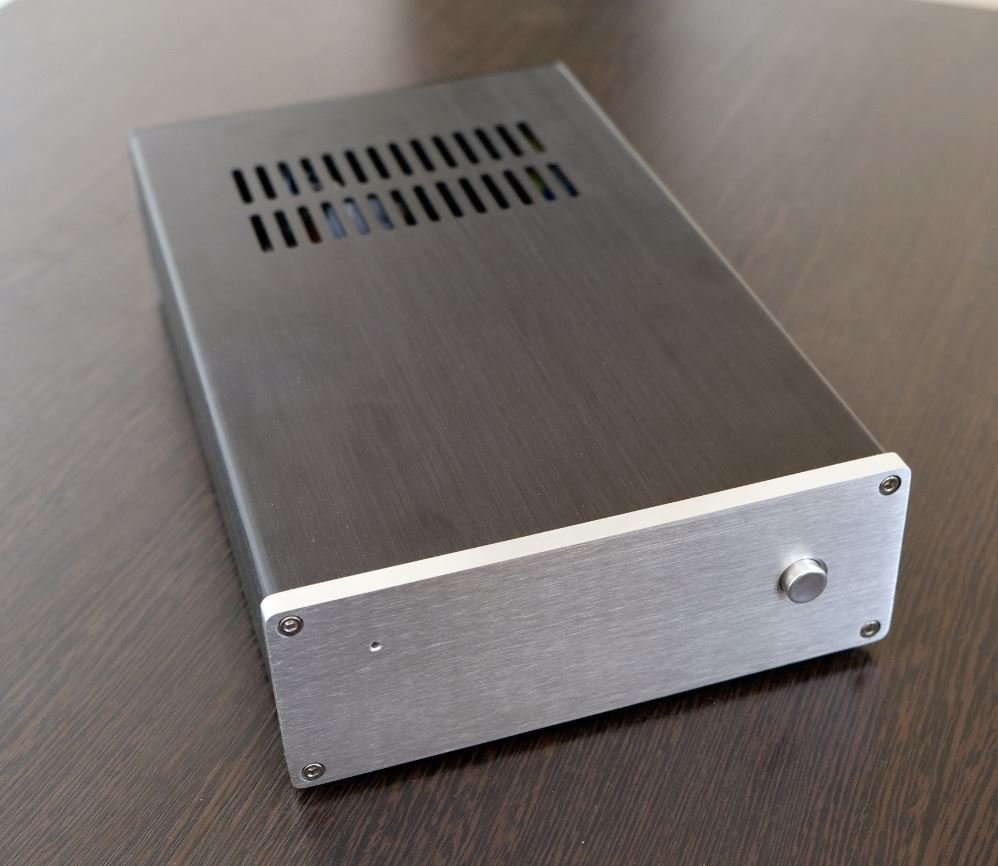

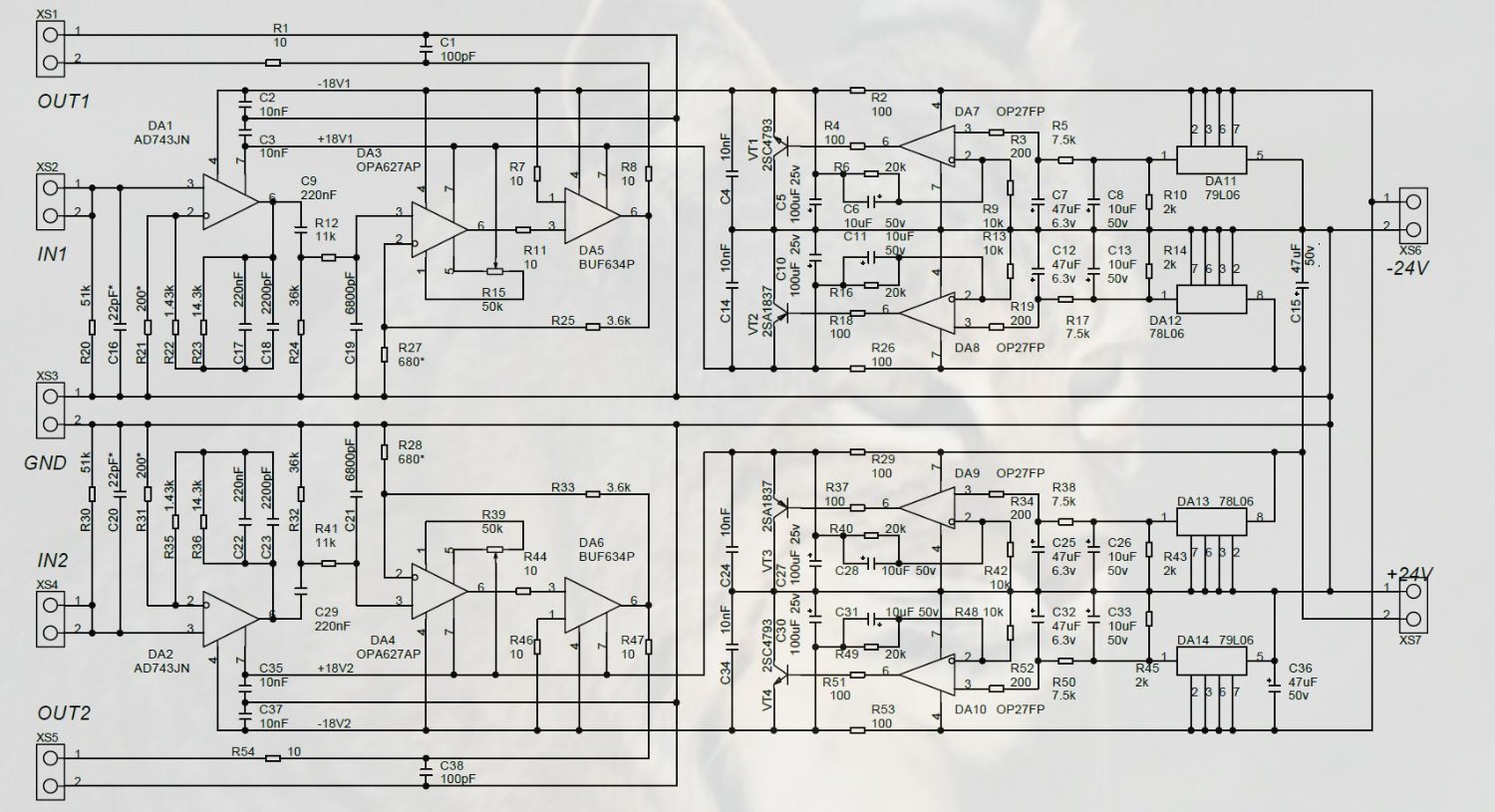

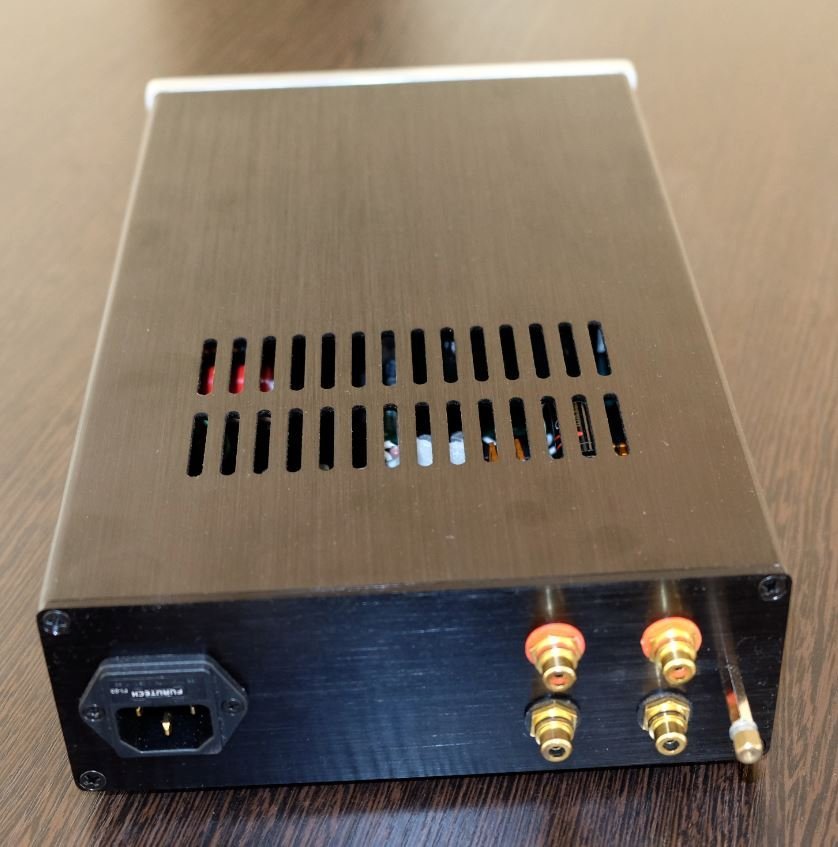

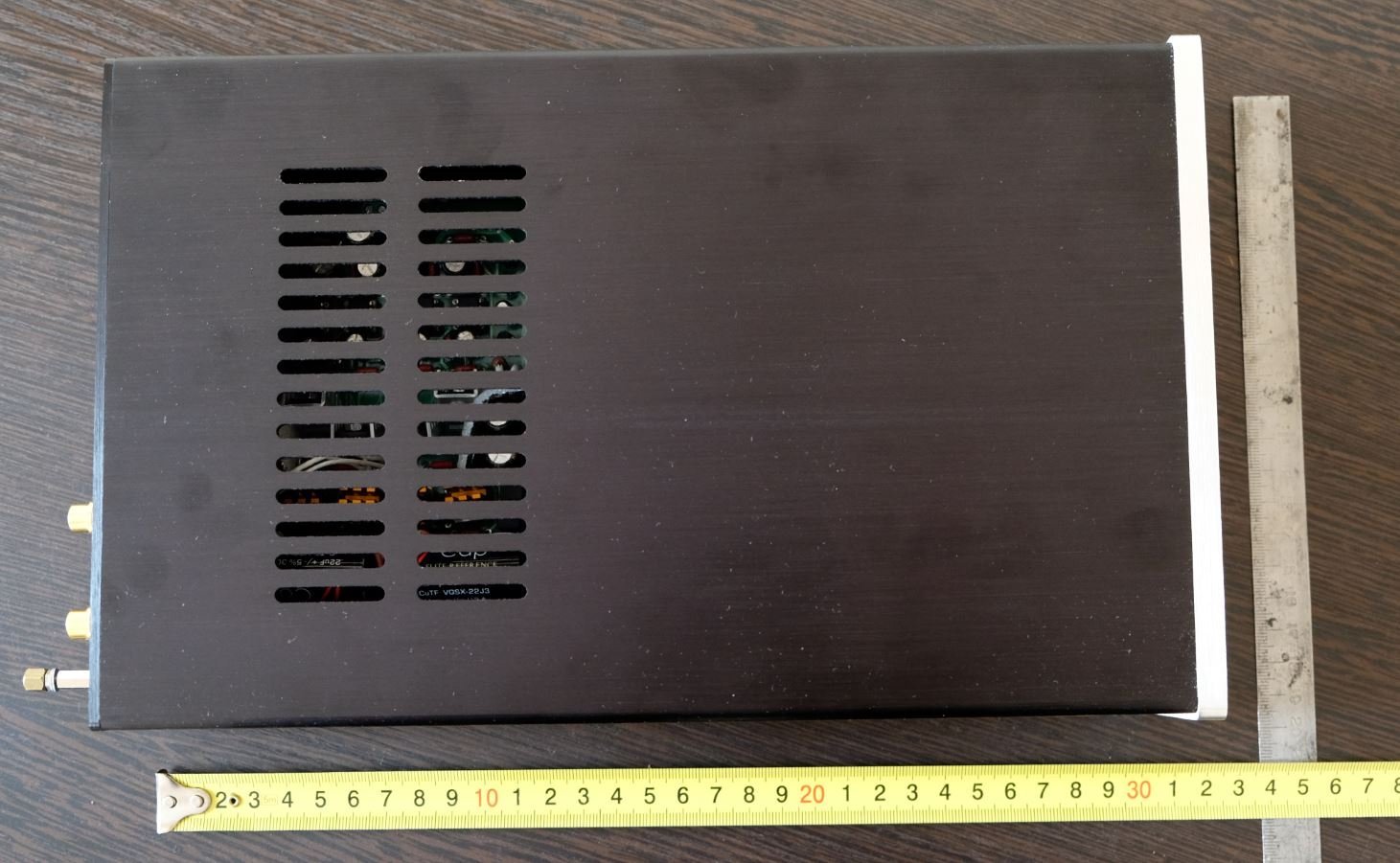

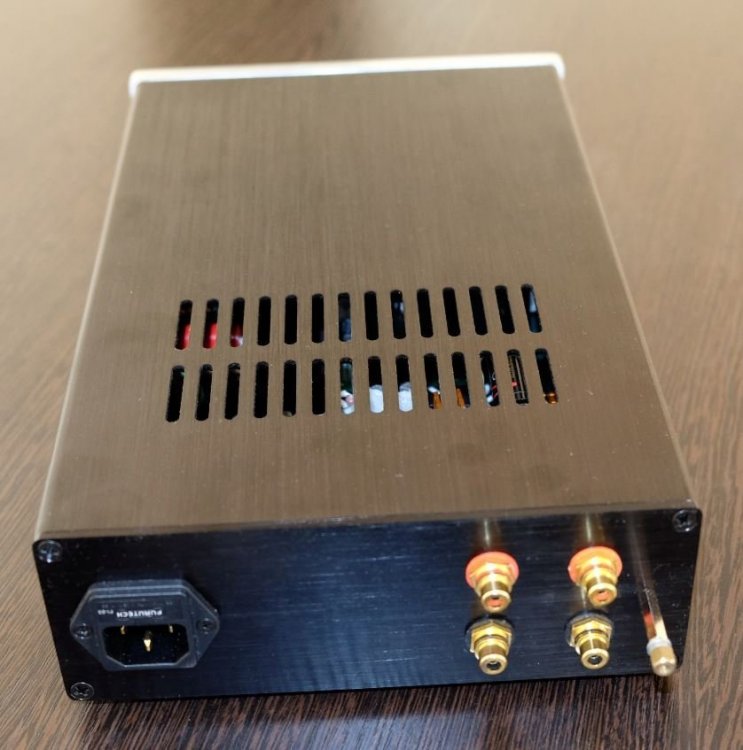

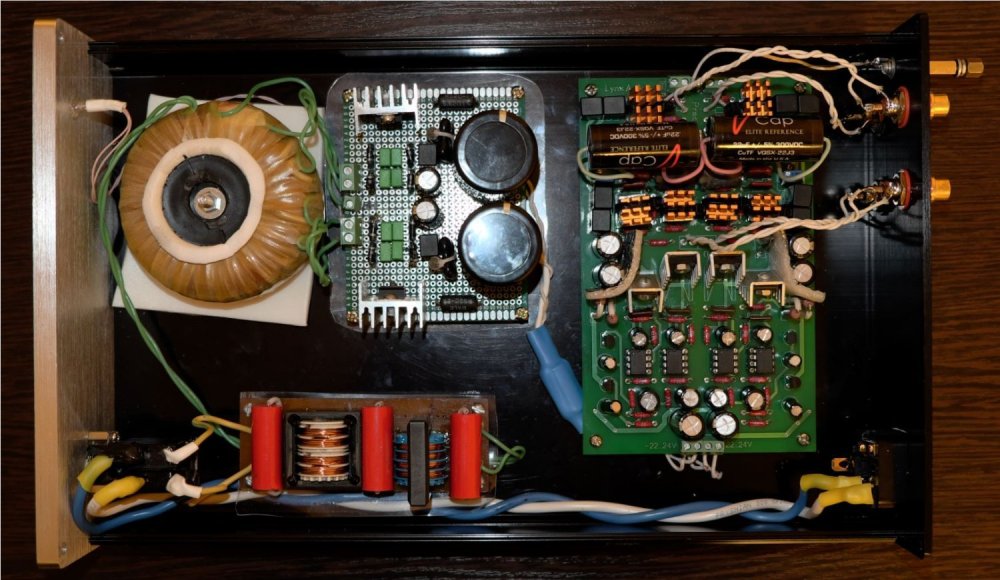

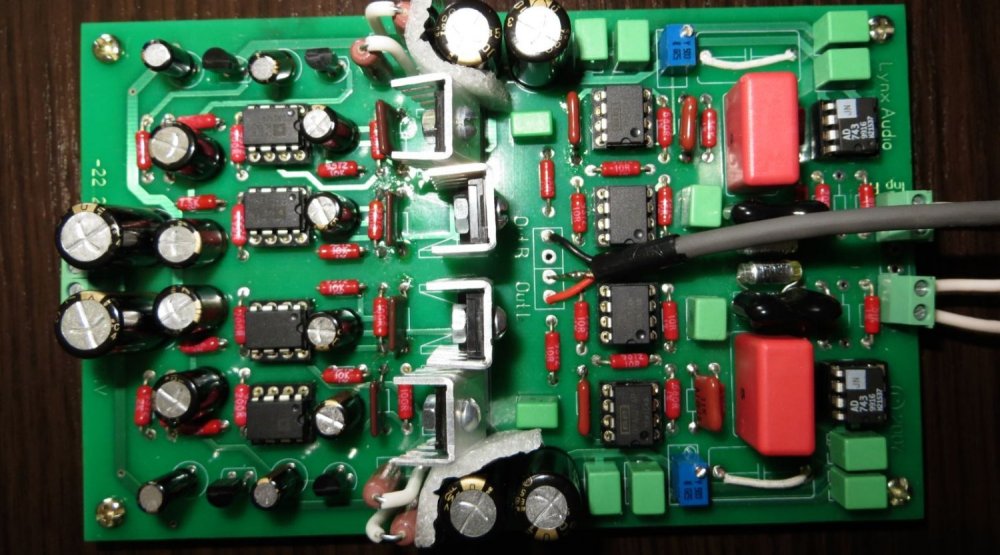

Собирал несколько лет назад фонокорректор на платах от Дмитрия Андронникова LYNX-04. Сейчас у него есть обновлённая версия.

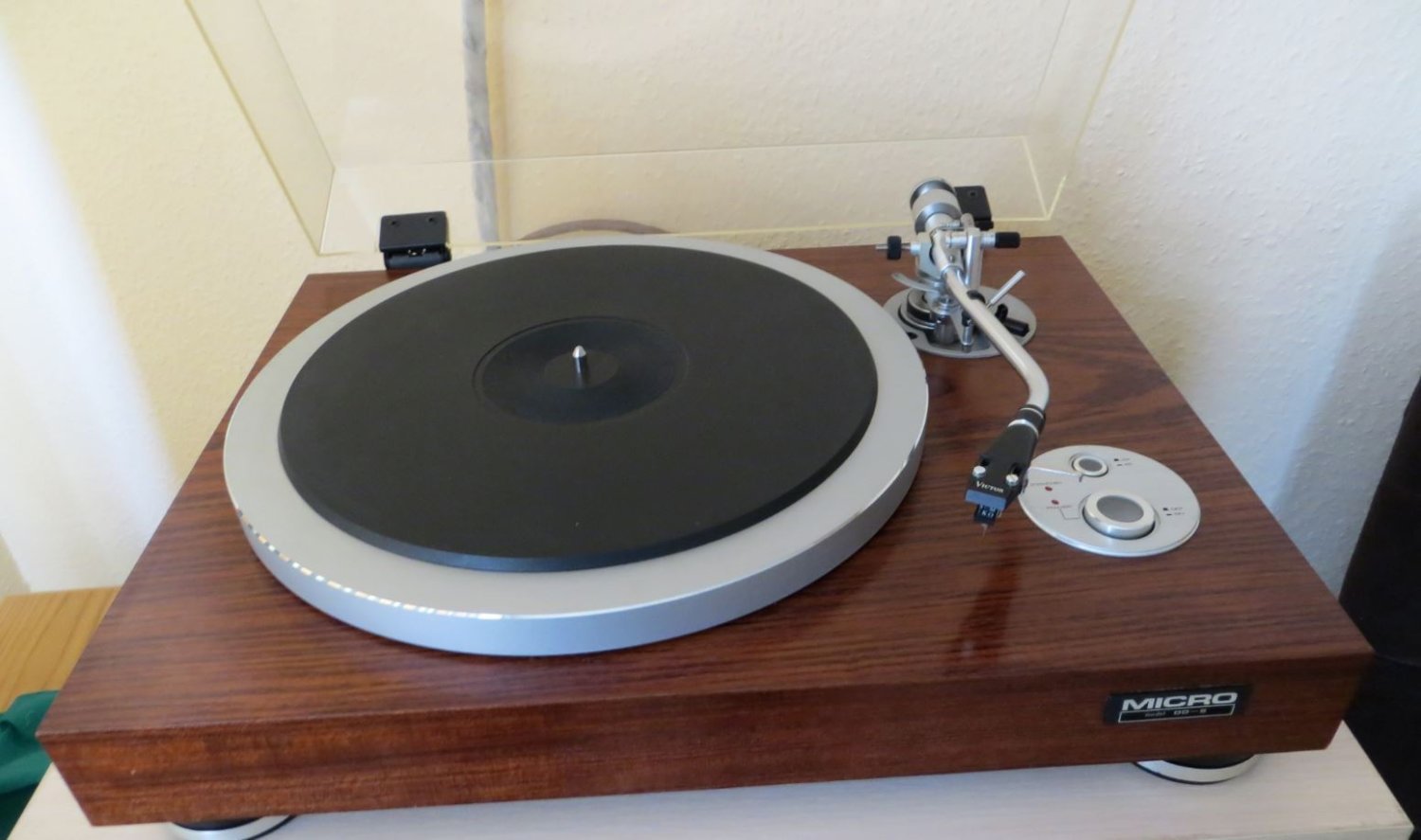

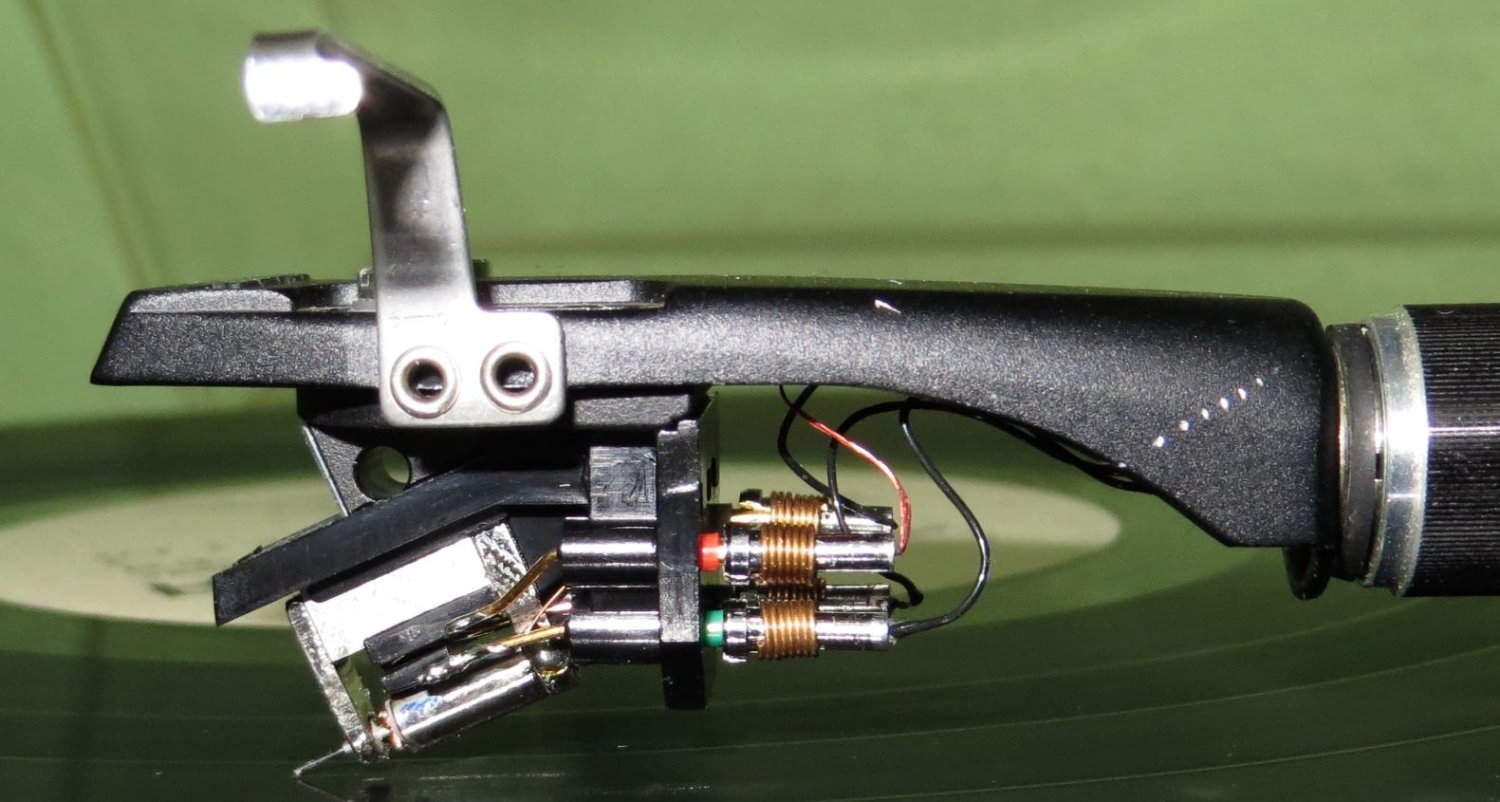

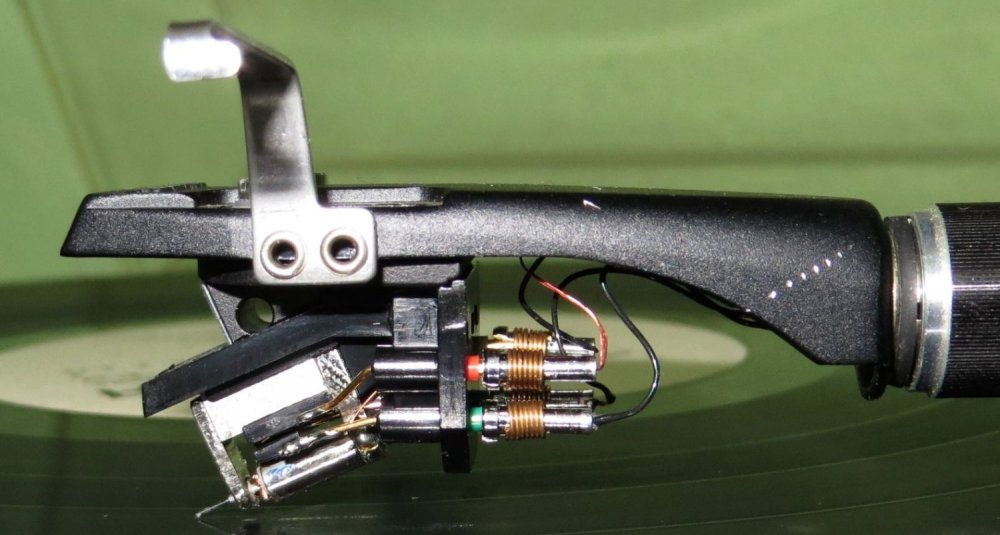

В основном слушаю его с Микросейкой DD-8 c МС картриджем с высоким выходом SUMIKO BLACK BIRD Н.








Posted
11 часов назад, lenivo сказал:

В основном слушаю его

Интересно, а ваша история с корректором на инверте с низким входным, чем закончилась?

Posted
6 часов назад, Leonid, сказал:

Интересно, а ваша история с корректором на инверте с низким входным, чем закончилась?

У меня все истории с фонокорректорами хорошо закончились. Я спаял их штук двадцать. И ещё кучу плат фонокорректоров "попытал" с разборок. О каком конкретно фонокорректоре идёт речь?

Posted
4 часа назад, lenivo сказал:

О каком конкретно фонокорректоре идёт речь?

О корректоре типа AURAK, который вы обсуждали на забугорном сайте.

Posted
54 минуты назад, Leonid, сказал:

О корректоре типа AURAK, который вы обсуждали на забугорном сайте.

Это вы меня с кем то спутали.... Забугорные сайты периодически читаю, но ничего там не обсуждаю.

Posted
1 час назад, lenivo сказал:

Это вы меня с кем то спутали.... Забугорные сайты периодически читаю, но ничего там не обсуждаю.

Возможно, прошу прощения.

  • 3 weeks later...
Posted

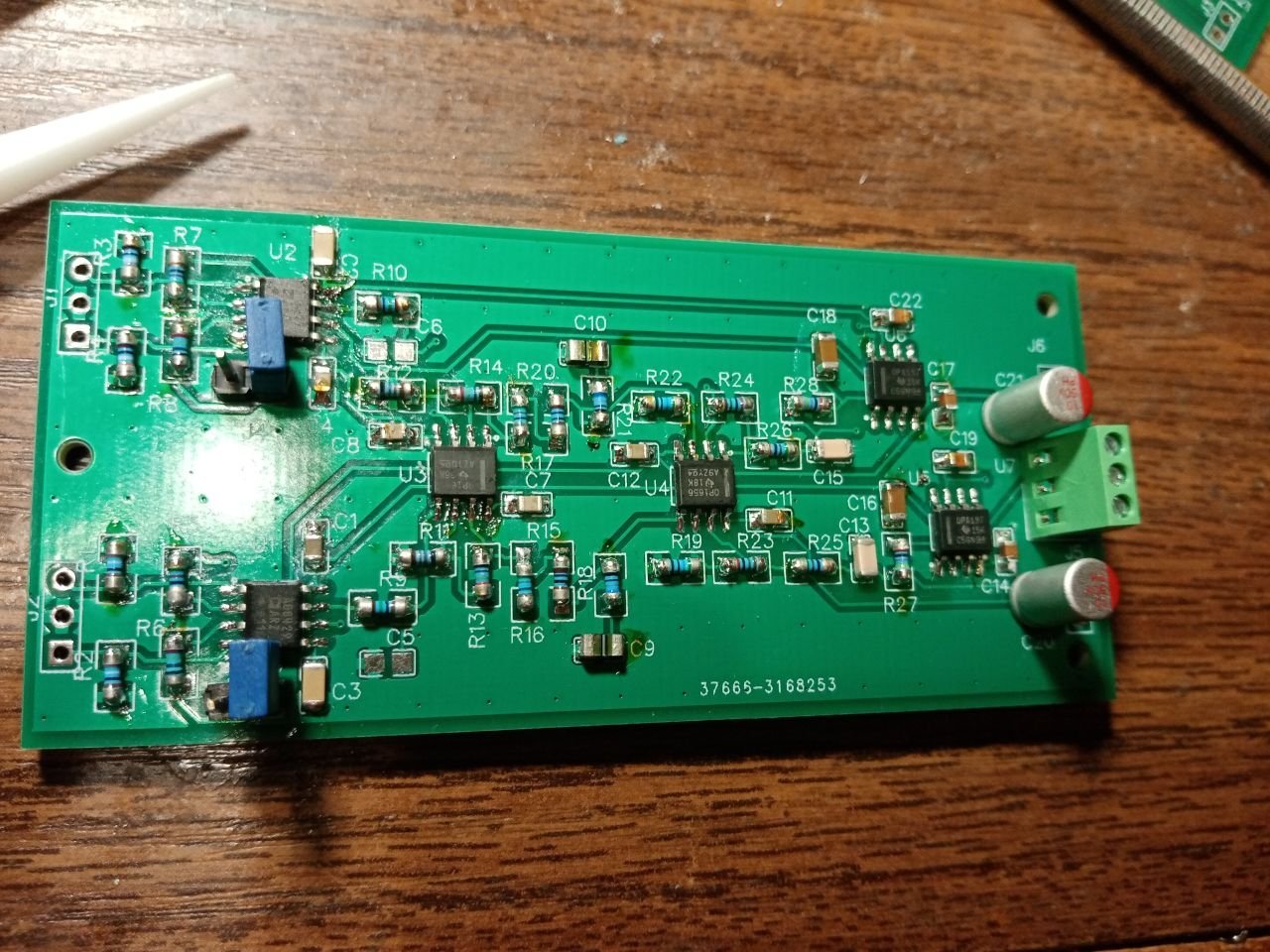

Приехали долгожданные платы МС и ММ из Китая, сделано нормально, как и нарисовал, ММ спаял, даже сразу заработало, сильно удивился и жду подвоха :)

Слушал, играет правильно, шум небольшой, хотя ТАУ75 сделана на индуктивности головы, входное сопротивление 7,5к, подключение симмеричное, на входе AD8429. Стоит отметить приличное звучание акрилового конденсатора в коррекции, хотя мерится он неважно. Джамперами переключается усиление, можно подключать и МС голову, зашунтировав ее резистором 100 Ом. питается от аккумуляторов через DC-DC + стабилизатор на TPS7A3901, полагаю, луччше уже не придумать, фона нет совсем.

Schematic_Vinil_melf_2025-06-12.pdf


  • Like (+1) 3
Posted

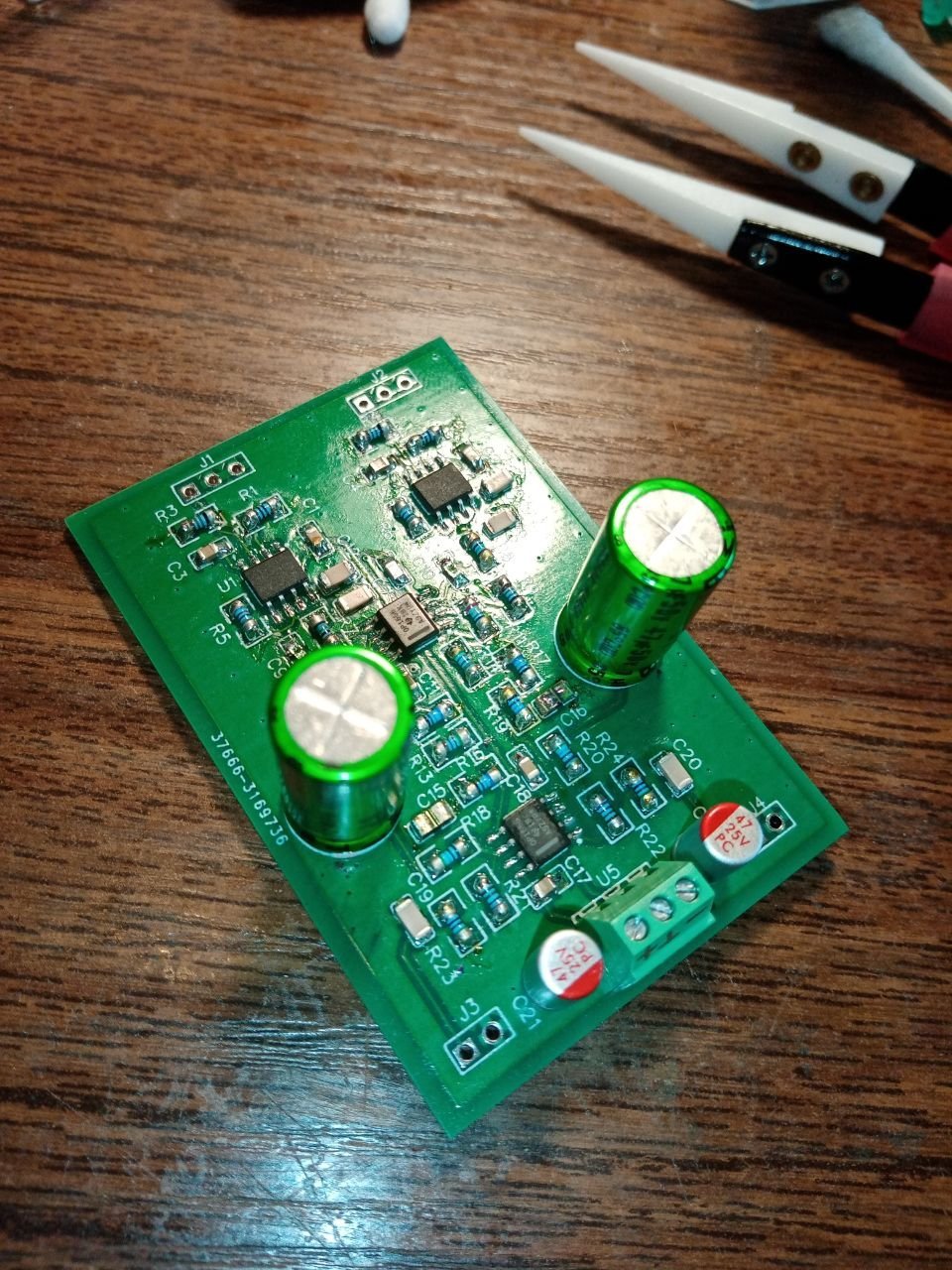

МС корректор чуть проще, нет схемы поддержки 0 на выходе, стоит здоровенный конденсатор в ОС операционника, а чем больше конденсатор, тем он лучше мерится, эти очень близко к пленочным, но 47 мкФ. В коррекции установлены акриловые конденсаторы, звучит вполне прилично, по сравнению с пропиленом и полистиролом, ближе к последнему. Нужно уточнить усиление AD797, чем его больше, тем ниже шумы, но уже полоса...

photo_2025-07-13_17-40-32.thumb.jpg.71194c258973e2622b6ebf6c0c3ad5df.jpgSchematic_Vinil_MC_2025-06-13.pdf

  • Like (+1) 2
Posted

Послушал, не понравилось, вспомниил, что не нашел рассчетного резистора 1,4к в коррекцию и поставил 1,5к, припаял параллельно 22к и все встало на свои места, играет хорошо. Отчетливо слышна разница в качестве головок и иголок, корректоры теперь не слабое звено, можно расти дальше.

  • Like (+1) 2
Posted

Купил парочку OPA1611 вместо AD797 попробую, по ногам подойдет. нужно послушать, если прокатит, то будет совсем "бюджетный МС корректор сельского радиолюбителя-киномеханика". :).

  • Smile 1
  • 1 month later...
  • 3 weeks later...
Posted

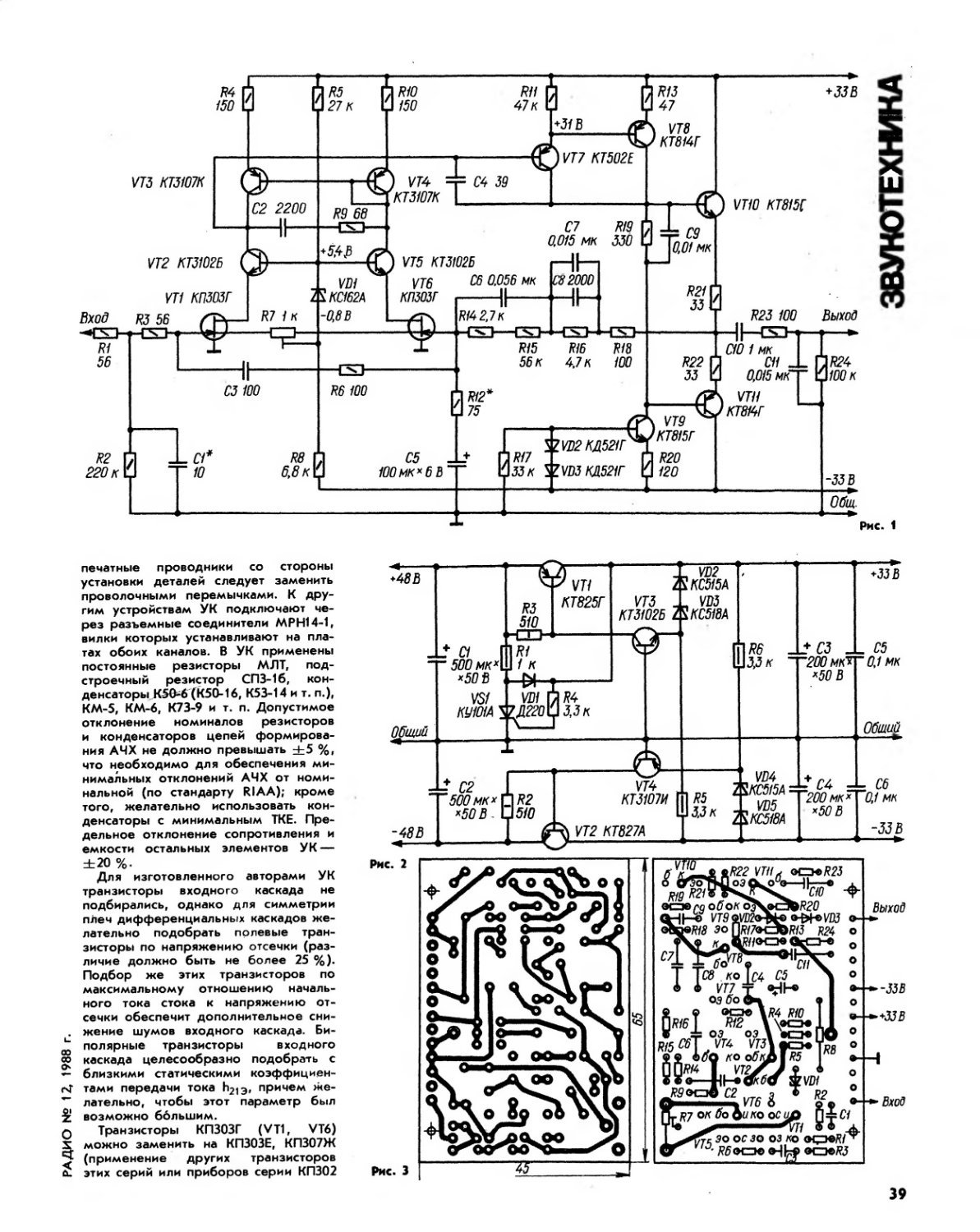

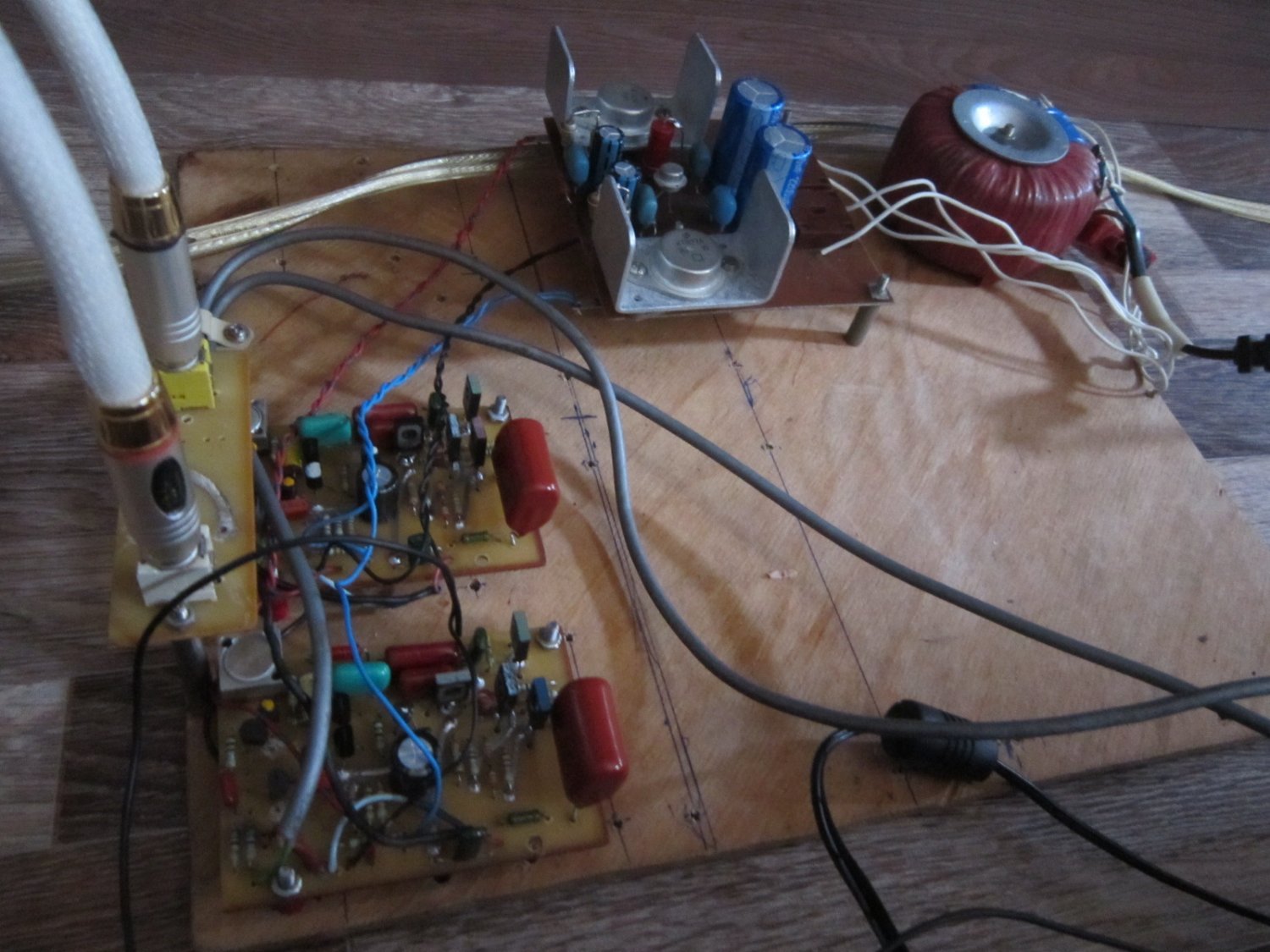

В транзисторах КП303 разброс по Нач. току стока и Напряжению отсечки не маленький порой,  подбирал своим приборчиком и мало что выбрал, пришлось ставить в усилитель-корректор 2SK170bl, у них разброс меньше.   Всё заработало и фона не стало, на входе усилителя-корректора заменил резистор R2 на 47 кОм.   Пока в макетном варианте послушал, всё отлично.






  • Like (+1) 2
Posted
10 часов назад, matss сказал:

В транзисторах КП303 разброс по Нач. току стока и Напряжению отсечки не маленький порой,  подбирал своим приборчиком и мало что выбрал, пришлось ставить в усилитель-корректор 2SK170bl, у них разброс меньше.

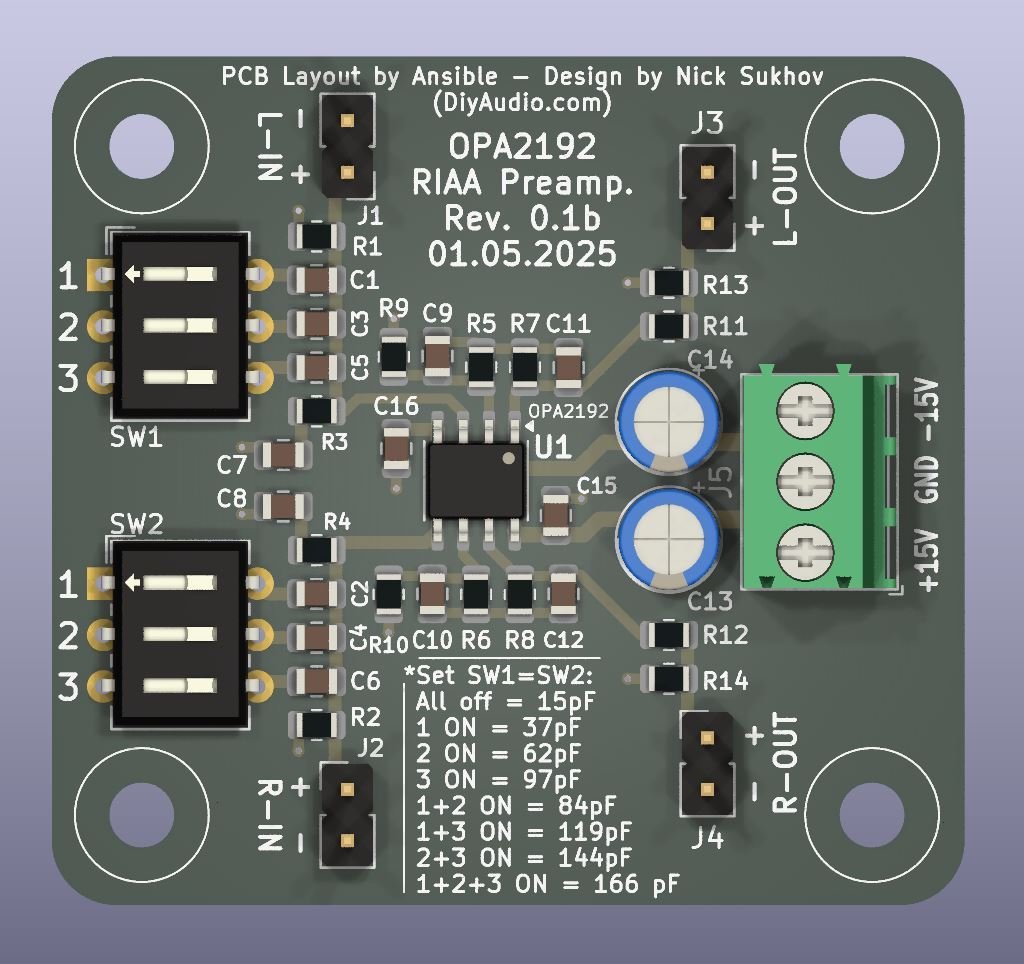

В недавнем похожем корректоре Сухов применил сборку полевиков JFE2140

Posted

В сборках конечно по параметрам намного получше.  Наши отечественные можно попробовать типа КПС104 - цены на них дикие, и остальных у которых выводы покрыты позолотой.

Posted

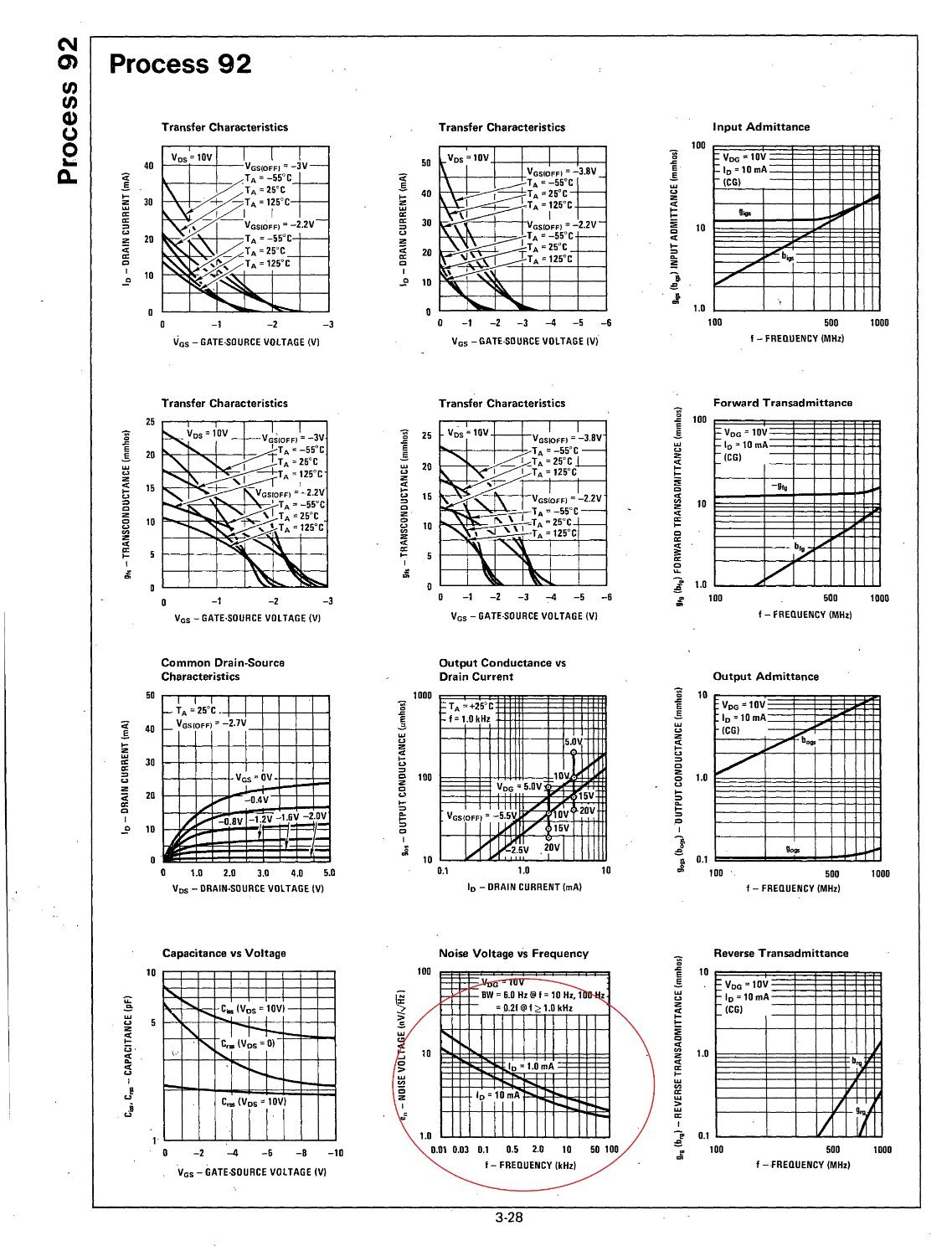

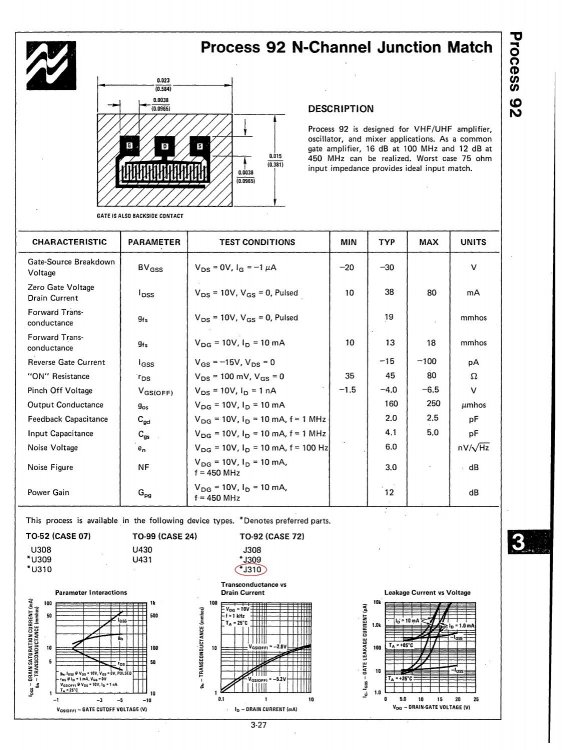

Интересно, кто либо применял во входных каскадах усилителей полевые транзисторы MMBFJ310 ?

  • 2 weeks later...
Posted
В 12.06.2022 в 18:09, vs music сказал:

У меня еще есть и КП-103, и КП-303 , и полевые сборки КПС-104 / К-504 . Но сейчас я их очень редко применяю .

кстати, кпс104 на что то толковое годны?

Немного есть их у меня..
Даже пытался делать на них УВ для Э-004.

Но он не пошел, ...заводился на инфранизких частотах..

Довести до ума не получилось, т.к. я переключился на кассеты))

Posted
В 13.08.2022 в 21:50, Alex Torres сказал:

ESR там мало кого волнует, а шумы как разу наоборот. Тем более у  электролитов тех годов.

И "меньше" чем у чего, чем у пленки?!



фликкер/попкорн шум у электролитов большой емкости (22-47мкФ), меньше , чем у мелочи 0.47-5мкФ.

Таким образом, что бы не поднимать шумовую полку на НЧ, и не ухудшать общее отношение с/ш, те кто понимает толк в усилении низкоуровневых сигналов, ставили на входе емкость в 5 раз больше нормы...

Например Накамичи так делали.

Posted
В 24.03.2025 в 16:19, Russ3000 сказал:

На выходных попробовал собрать МС корректор Сокола, который Сухова высмеивал и в отличии от него выложил свои схемы.

Все получилось как нельзя лучше, пара транзисторов копеешных на входе 5532 на выходе и с AT33PTG II играет просто изумительно, хотя себестоимость его в 10 раз ниже, чем стоимость разъемов в нем примененных :)  И шуму в нем на слух меньше, чем у AD797.

Sokol-MC.pdf 2.49 MB · 37 загрузок

камрады, кто еще делал этого соколаМС, ошибки ачипятки есть?
Ну и замеры глянуть бы с реальными катриджами..

Схема интересная, ..я бы попробовал собрать

Но хотелось бы конретики



Posted

Резистор R7 пришлось подключить к +, а не к - как у автора чтобы выставить 0 на открытом входе, хотя, наверное это и не сильно нужно, голова в 3 Ома на корпус.... Да и на выход поставил OPA1656, было их у меня.
