Recommended Posts

Posted
9 минут назад, AlexKorotov сказал:

Можно Н Сухова послушать. Практически это коррекция отчасти пассивная. Высокое вых сопротивление обеспечивает постоянную величину тока в корр цепи. При этом корр цепь нагружая усилитель задает и его усиление, как и коор в аноде пентода.

Включить на выход ему параллельник, типа даймонда.

Резистор 130 к на вых даймонда.

Схемой поделитесь...? Где посмотреть пример?

Posted
1 час назад, Климентий сказал:

Схемой поделитесь...? Где посмотреть пример?

Известрый "даймонд" буфер находится в поисковике. Он же параллельный усилитель. Выходной каскад ад826 ( например). Можно два мосфета p и n канальных как на выходе МД плееров пионер.

Posted

Опять нагрузка 47 ком! Зачем?  Раделительный конденсатор убрать. Базы буфера на коллекторы транзисторов через 1 ком (антизаон).

Posted
5 минут назад, Климентий сказал:

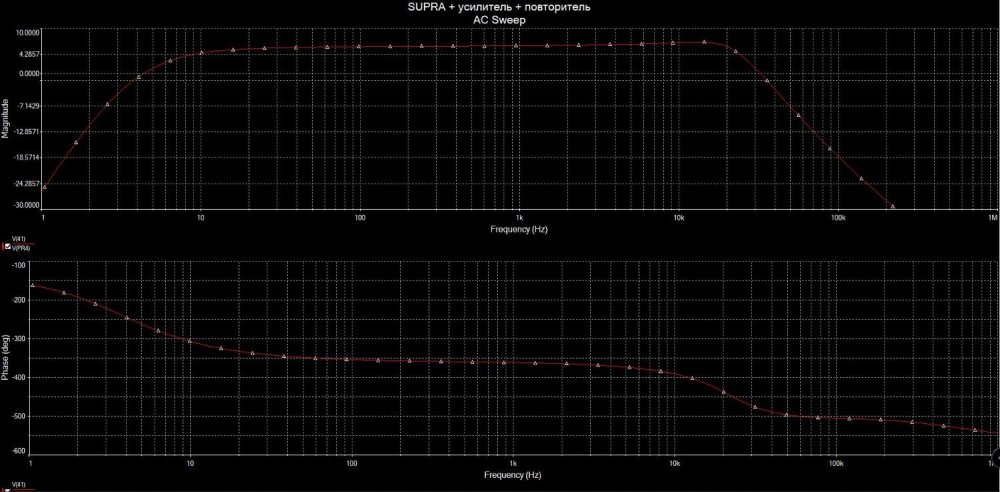

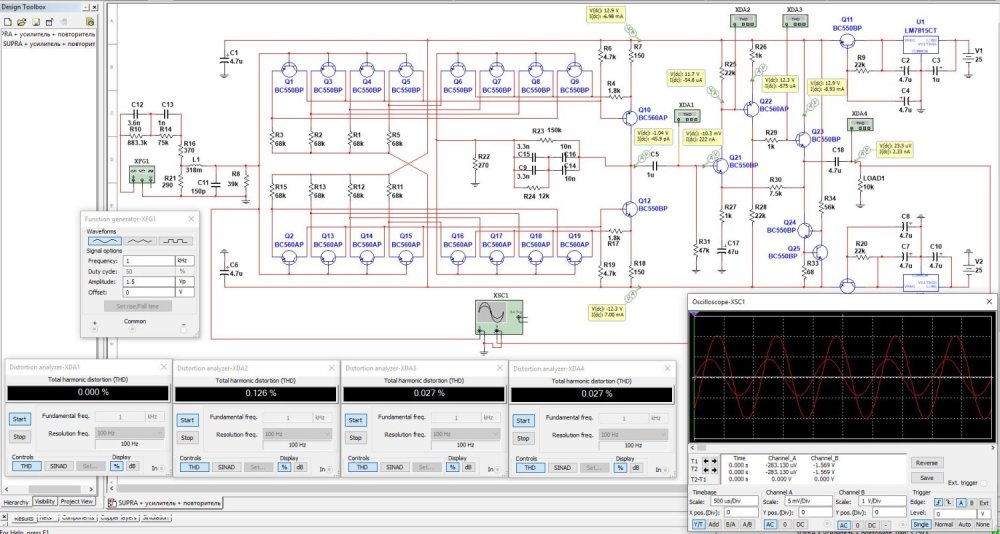

немного поигрался в симуляторе...

такое чудо нарисовалось... :-)





И? 10 ком нагрузки заменены на аж целых 47? При 150к в корцепи....

Posted
Только что, AlexKorotov сказал:

Опять нагрузка 47 ком! Зачем?  Раделительный конденсатор убрать. Базы буфера на коллекторы транзисторов через 1 ком (антизаон).

Для сторонников "ненавязчивого баса" (С), например...

Posted
1 час назад, Xрюн222 сказал:

И? 10 ком нагрузки заменены на аж целых 47? При 150к в корцепи....

Вот именно. Нагрузка должна быть раз в десять больше!

Posted

Спасибо за советы, учту... Но вопрос, а на какую нагрузку тогда этот корректор SUPRA в оригинальном сюисполнении подключать? С усилителем с сопротивлением по входу 1МОм?

Posted

Вопрос, как всегда - почему из большого множества схем была выбрана именно эта? :smile-55:каковы были убедительные аргУменты "ЗА!!!"  ???

  • Like (+1) 1
Posted
30 minutes ago, Климентий said:

немного поигрался в симуляторе...

такое чудо нарисовалось... :-

Но вот опять опоздал... (Громозека)

Posted
57 минут назад, Xрюн222 сказал:

Ну дык, примерно так и работают фактически все древние однотипные 2-каскадники на 12ах7, ток анода никакой, Ri  большое, источник тока для кор.цепи. То есть, в очередной раз, совершенно внезапно выясняется, что ещё тогда "Хохоль знав!!!" (С)... Компутеров не было с симуляторами, но инженерА зато были грамотные...

Один момент из своего опыта, не знаю, так и есть или показалось - коррекцию 75 мкс лучше перенести куда нибудь, чтоб не было "напрямую" конденсатора с выхода на вход, без резистора....

А я думал, что я один такой умный.

Posted
14 минут назад, BAA сказал:

Но вот опять опоздал... (Громозека)

Нет, почему. Разные  версии альтернативных физик/математик дают разные результаты... Как мы только что недавно видели...

Posted

Это к тому, что там оос полно и импеданс выхода достаточно низкий. А импеданс считать непросто, если даже с калькулятором.

Posted
1 час назад, Sergio сказал:

А я думал, что я один такой умный.

Можно эту емкость перенести в коллекторы вых транзистров. Между коолекторами и землей. Но  все эти сдвиги в сторону пассиной коррекции в итоге звук не улучшали, но повтряемость становилась хуже.

Корректор Сухова  на полевиках в ж. Радио в конце 70-х. Происходит снижение динамических искажений.

Posted
15 минут назад, AlexKorotov сказал:



Корректор Сухова  на полевиках в ж. Радио в конце 70-х. Происходит снижение динамических искажений.

О как! А  обычно удифильский фольклор со страшилками рассказывают прямо противоположное :smile-17:

Posted
1 час назад, Xрюн222 сказал:

Вопрос, как всегда - почему из большого множества схем была выбрана именно эта? :smile-55:каковы были убедительные аргУменты "ЗА!!!"  ???

Потому что в исходном виде базовая схема SUPRA довольно хорошие параметры имеет, но низкий уровень на выходе, вот и решил немного доработать для повышения уровня... Нравится все необычное...

Posted

И чего сильно необычного в ней? Много недорогих транзисторов? По каким именно "довольно хорошим" параметрам она РАЗИТЕЛЬНО отличается от множества других существующих схем? И отличается ли... :dntknw: так ли уж это всё сильно превзойдёт пресловутые 2х (... 3х...4х) транзисторные? И превзойдёт ли вообще( из опыта - совершенно НЕ факт!)...

Другое дело, нечего форумчанам сидеть без дела и скучать, пусть "дорабатывают" всём миром... "Движуха рулит!":smile-03:

  • Smile 1
Posted
24 minutes ago, Xрюн222 said:

И превзойдёт ли вообще

ООС тама есть и её около 40 dB. Надо ли там 4/8 в параллель? Неизвестно. Для каждого транзистора есть оптимальный ток с наименьшей "фигурой" шума. Эквивалентного шумового сопротивления. Если посчитано, что для 300-500 миллигенри и 200 Ом надо 8 штук при токе в 50 микроампер на прибор для оптимального согласования по шумам - то ладно. Но, с другой стороны приделана вторая часть для образования таки дифкаскада. Каковой в корень из двух всё ухудшает. Можно было таки обратную связь и в эмиттеры завести, при желании. Но там надо режим задавать. Видимо от конденсаторов или серво уйти хотели. Идея с итун нагруженным на ООС - интересная.
Если смотреть, что делается - то для ММ наверно такого не надо.
И последнее. Там таки на входе конденсатора нет. И если у PNP будет бета 200 а у NPN - 400, то таки 800/400=2 мкА в головку потечет. Хорошо ли это?

54 minutes ago, Климентий said:

все необычное...

Просто некоторые специально рисуют обычный дифкаскад "загадочным" образом.

  • Like (+1) 1
Posted

Ну, потечет 2 мкА в ММ головку, ииИ? Всё, жЫзнь не удалась?... У меня и 5 мА, бывало, ка-ак потечет! Правда, в МС, дл- как нетрудно догадаться, конечно же, 103...Если по пути нет плохих нестабильных контактов - то и нет проблем...

Кстати, не удивлюсь, если для вс550 и 560 разных фабрик сильно разные токи на минимум "фигуры шума"... А уж какие формы может принимать в пространстве ИХНИЙ  "виртуальный образ пространственного шумового тела" (С) , так и вообще не представить...

Posted
3 minutes ago, Xрюн222 said:

У меня и 5 мА, бывало, ка-ак потечет!

Надо было слушать "размагнитчиков". Которые пермаллой размагничивают.

5 minutes ago, Xрюн222 said:

Ну, потечет 2 мкА в ММ головку, ииИ

Это был вопрос!

Posted

Из форума дуеров. О полевой биполярности предусилителей.
With 700 uA collector current and hFE = 600, the base current is 1.1666... uA and the shot noise associated with the base current is approximately 0.61143 pA/sqrt(Hz). With a 500 mH cartridge at 3852 Hz, that will have about the same effect on the total noise as a noise voltage of 7.4 nV/sqrt(Hz)
Cие лишь подтверждает отсутствие потребности в необходимости обучения выпускников семинарий игре на язычковых музыкальных инструментах.
При всё тех же микроамперах, базовых.
