Recommended Posts

Posted

При таких параметрах применяемых ОУ получаемый сигнал отличаться не будет.
Там конечно могут входные параметры отличаться типа входного тока, смещения и прочего. Тогда и номиналы резисторов и прочего будут другие. Но тогда это уже не одинаковое.
P.S. Так как звук в конце концов воспринимает мозг - то про это ничего сказать не могу... это к докторам, наверное.

Posted

   Тогда к докторам нужно отправить весь форум в полном составе. :smile-40:

    А про микросхемки, ничто не мешает собрать неинвертирующий усилитель с Ку 10-20 с имс на панельке и послушать самому методом простой замены, насколько может быть велика разница в их звучании. При этом Кг и Ки у всех образцов будут явно ниже порога слышимости.

  И про LME49860 - это отличная микросхема. В этой конкретной схемке её шумовые характеристики рояли не играют, но "звучит" она очень хорошо. :smile-08:

  • Like (+1) 1
Posted
15 минут назад, RSD сказал:

   Тогда к докторам нужно отправить весь форум в полном составе. :smile-40:

Мысль, не совсем лишённая смысла... Или совсем не лишённая...

  • Like (+1) 2
  • Thanks (+1) 1
  • 2 weeks later...
Posted

Друзья, с наступившим 2024 годом! Всем здоровья, творческих успехов и удачи во всем!

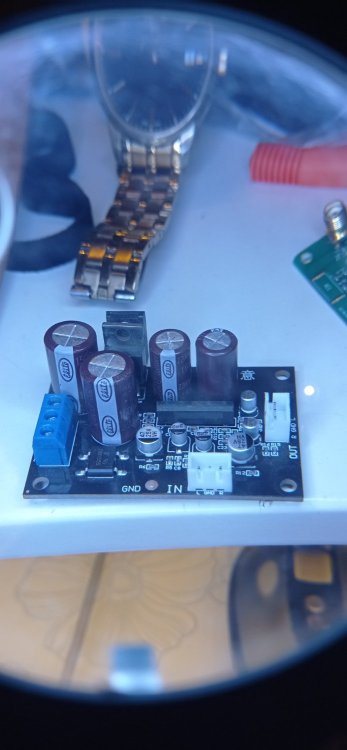

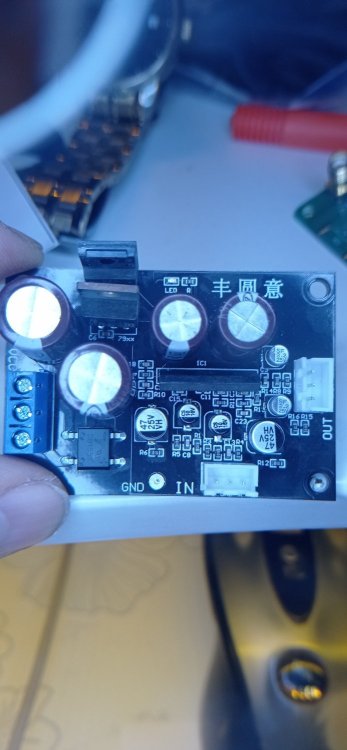

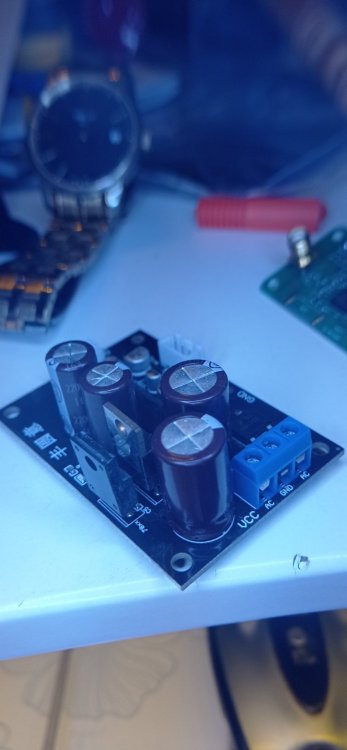

Вот приобрел на АЛИ за относительно не дорого два таких фонокорректора. Хар-ки расписывают, аж ухи вянут. Понимаю, писать можно что угодно и где угодно (на заборе тоже пишут, доски раздвигаешь - а там дрова)

По крайней мере, утверждают, что превосходят NE5532. Мелкосхема сошлифована качественно, примерно на 0,1-0,2 мм.

У кого нибудь был или есть опыт по подобной поделке, что за МС стоит? По элементам схему составить не вариант: очь плотно и не менее очь мелко, для меня, по крайней мере, лупа не берет...




  • Like (+1) 1
Posted

Рабочее напряжение: переменный ток 12 В-16 в.

Размер платы: 60 мм * 45 мм.

Общая высота: около 23 мм.

Плата предусилителя проигрывателя виниловых пластинок MM MC phonograph:

Используйте специальную микросхему усилителя проигрывателя виниловых пластинок, эффект лучше, чем на плате усилителя NE5532 и других операционных усилителях. Схема спроектирована со схемой компенсации частоты, полоса звуковых частот более сбалансирована, схема фильтра входного сигнала имеет относительно низкий уровень шума, а схема стабилизатора напряжения выпрямительного фильтра.

Примечание: Провод заземления виниловой машины должен быть подключен к клемме GND источника питания усиленной версии или к паяному соединению GND, как показано на рисунке ниже, в противном случае могут возникнуть помехи.

Советы: Чип немного изношен, но это не повлияет на использование.

Машинный перевод и ссылка на товар: https://aliexpress.ru/item/1005005178468675.html?spm=a2g2w.orderdetail.0.0.1c7a4aa6yvI0Ui&sku_id=12000031988297230

По звучанию ни чего сказать не могу, т. к. занимаюсь изготовлением балансных шнуров, поиском подходящего транса и жду, когда приедет балансный регулятор громкости, без него включать смысла нет, просто какофония на 2*300 Вт.

Posted
2 hours ago, passat said:

JRC4558



По семь рублей. Как-то подозрительно. Оказалось нет!
RC4558 IC is a dual general-purpose operational amplifier, with each half electrically similar to the μA741,
ИС RC4558 (от NEC) есть сдвоенный ОУ общего назначения с каждой половиной эквивалентной К140УД8.

Posted

JRC4558

А считается звучащими, оригинальные были в нашей веге 122, т.е. СЕС Санио, с десяток валяется, у многих думаю.

Posted
2 minutes ago, S.Laptev said:

JRC4558

А считается звучащими, оригинальные были в нашей веге 122, т.е. СЕС Санио, с десяток валяется, у многих думаю.

Китайские по 7 (семь!) р за штуку? Есть на проме и чиподипе.

Posted

Александр, ну мы же все читали на Вегалабе спец. ветку про это всё китайское, начиная с альпсов поддельных и кончая диодами. Я в 90-е ещё столкнулся на Митьке, микросхему ЦАПа искал для сидюка Сагден человеку.

Posted

Я сам делал корректоры на кп303а и 153уд2/6 с выходным в режиме А, В конце 80-х. Это про Вегу.
А вот все последние закупки китайских "копий" были печальны. Кроме конденсаторов, пленочных.

Posted

Всё в 90-е началось, я починял японские усилители, нельзя было ставить уже покупное и из товаров прикамья или промэлектроники позднее, или у друзей из разборки, или клиенты покупали сами там, за кордоном, потратив полгода или год.

По корректору, найти плату от Веги 122, там их 6 штук родных после цапа стоит.

Posted

Всем Доброго дня!

Вот и дошли у меня сегодня руки до замены МС в фонокорректоре.

Родная схема:


Posted
23 minutes ago, юрий робертович said:

Харман-Кардон настоящие японцы, разобрал штук 10

Год какой?

Posted

Повторюсь: старый хозяин поменял NE5532 на LM4562 (на входе) и OPA2134 (выходные), звук нормальный. но что-то не то, зажатый какой-то, суховатый.

Сегодня убрал дрожь в руках и поставил LME49860 (обе). Сказать, что изменения есть-ни чего не сказать! 2 часа переслушивал винил, особливо джаз, люблю я его... Начал читать обложки пластинок на предмет кто на чем играет, т.к. реально бас-гитара стала отличима от контрабаса с его елозаньем смычком, а игра щипком, вооще отдельная тема! 2 пластинки Зденека Пулека со товарищи ( в основном тромбоны, грешен, сам такой) прослушал дважды!



  • Like (+1) 1
Posted
10 minutes ago, Roochey said:

LM4562 (на входе) и OPA2134 (выходные), звук нормальный. но что-то не то, зажатый какой-то, суховатый.

Сегодня убрал дрожь в руках и поставил LME49860 (обе).

LM4562 и LME49860 есть одно и то же изделие. Совпадает всё до буквы, кроме напряжения питания.

Posted
1 час назад, BAA сказал:

LM4562 и LME49860 есть одно и то же изделие. Совпадает всё до буквы, кроме напряжения питания.

Ухи не обманешь...

  • Like (+1) 1
Posted
2 часа назад, Roochey сказал:

Всем Доброго дня!

Вот и дошли у меня сегодня руки до замены МС в фонокорректоре.

Родная схема:

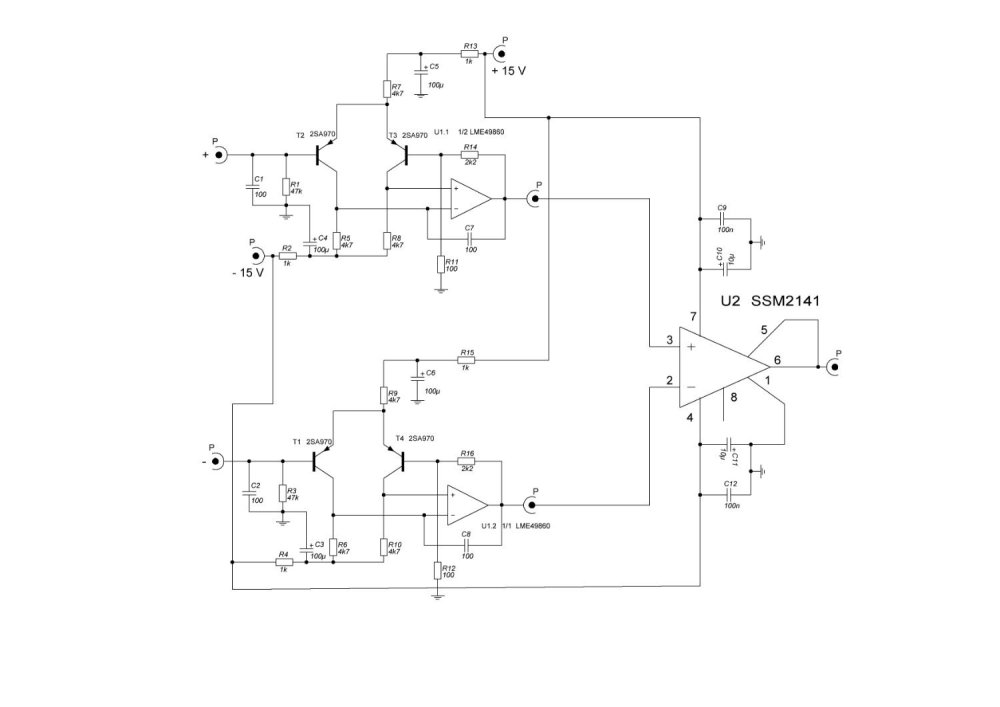

Теперь следующий этап- перевод на балансную (симметричную) схемотехнику. Для этого вижу два пути: 1) к каждому каналу добавить по такому-же входному каскаду, 2 транзистора и мелкосхема, выходы подключаются к МС типа SSM2143, а с нее уже на вход 2го каскада корректора, или

2) не мудрствуя лукаво установить прям на входе после ЗС ту-же SSM2143, единственное, как она будет работать со слабым сигналом с ЗС...

есть у кого какие мысли, на что обратить внимание?

Пред для Кембридж Аудио 551.JPG

Posted
19 минут назад, Roochey сказал:

Ухи не обманешь...

LM4562 — звучание имеет специфический холодный оттенок, глубокий и довольно резкий нижний регистр на ударных, и акцентированные верха, в электронике не хватает напористости баса и общей мягкости. Скорость нарастания — 20 В/мкс. Усиление до 140 дБ, полоса до 30 МГц. Сверх-малошумящий, с низким уровнем искажений. Нагрузка до 600 Ом без увеличения искажений, выходной ток до 20 мА, отличное подавление пульсаций. Звучит без малейших признаков окрашивания. Но ему свойственна проблема, описанная для OP275.

LME49860 — самая качественная из LM-ок, улучшенный вариант LM4562 с повышенным напряжением до 44v, исключительная детальность, превзошёл по субъективному качеству звучания все остальные испытанные микросхемы этой линейки, звучание приятное на слух, лишенный недостатков LM4562, исключительная детальность во всём диапазоне частот. Скорость нарастания — 20 В/мкс.

это с сайта инфа, по крайней мере все сходится...
