Схемы транзисторных RIAA фонокорректоров

Valinor

By Valinor
in Analog

 Share

Recommended Posts

юрий робертович Local

юрий робертович

Posted
Posted

Мой лучший кор, который я сделал, это Орлова. Только не надо мне дельных советов, сам могу с ворох, и всегда САМ делаю по своему, схема примерная, но не окончательная, стояла в Б1-01 с 1988 по 2007, и с ней продал


  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Leonid, сказал:

Вот схема тоже топового преда Пионер, с биполярными транзисторами на входе корректора. Схемы во многом похожи. Что интересно, на входе стоит, если верить схеме, не электролит а пленка.

Pioneer exclusive C-3.pdf 1.4 \u041c\u0411 · 8 загрузок

Подозреваю, что не только "схемы похожи", но и платы одинаковые, лишь чуток отличается заполнение дырочек, по остальным фрагментам схемы такое же впечатление.

Xрюн222 Mentor

Xрюн222

Posted
Posted
6 часов назад, Михаил SM сказал:

Категоричен не сам принцип Р.Р. , с музыкальностью у него ( если только тихо не слушать) нормально , а его реализация Р.Р. -  начиная со схемотехники и кончая комплектующими .   Но и ""золотого первого ватта"" у Р.Р.  нет -от слова ваабще ; печалька , короче.     Да и музыка музыке рознь , есть музыка , где с нею справляется исключительно только S.E.  .    Простая музыка , попса , Пинфлойд и Аманда лир -  Р.Р.  эффективнее ..., народ ввалит , радость и ностальгия...

Вот вот! Какой ПинФлойд без РР!!!

Андрей63 Local

Андрей63

Posted
Posted
16 часов назад, Михаил SM сказал:

есть музыка , где с нею справляется исключительно только S.E.

Можно конкретных примеров произведений и исполнителей, чисто для себя , ради эксперимента со своей системой.

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, Андрей63 сказал:

Можно конкретных примеров произведений и исполнителей, чисто для себя , ради эксперимента со своей системой.

К примеру , запись на советском виниле (1992 г)  -записи из концертных залов Леонида Когана ( в Большом зале Московской гос. консерватории - дирижеры Г. Рождественский .  А. Кац , П. Коган. Стерео  С10 32491 009 (2 пластинки ) .

Цифру не предлагаю , т.к. , имхо, ""адекватные"" даки с ламповом выхлопом , работающие на тонком музыкальном разрешении , мало кто имеет .

  • Like (+1) 1
  • 2 weeks later...
  • 2 weeks later...
Leonid, Enthusiast

Leonid,

Posted
Posted

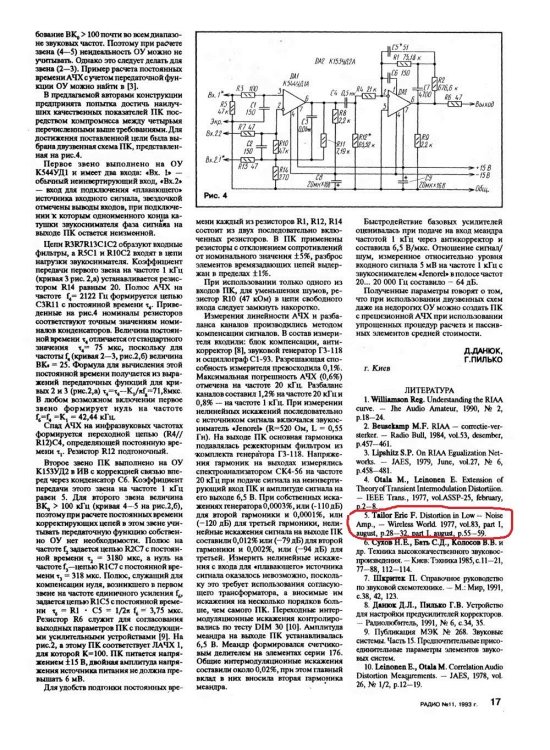

2 часа назад, юрий робертович сказал:

Род Эллиотт круче, и без выпендрежа

Юрий Робертович, меньше всего хочется с вами спорить. Но не понятно, чем круче? Я приведенную мной схему из радио крутой не называл.:smile-59: Что касается приведенной вами схемы Эллиота, то она мне не показалась таковой. Она больше похожа на неудачную попытку реализовать схему Баксандалла. Ставить коррекцию на выходе не лучшее решение, да и  остальную коррекцию надо тщательнее считать.


  • Like (+1) 1
  • 1 month later...
Roochey Apprentice

Roochey

Posted
Posted

Какие м\с посоветуете в 1ый и 2ой каскады? Малошумящие-это понятно. По быстродействию, полосе, и т.п.

гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

 https://docs.yandex.ru/docs/view?tm=1703185583&tld=ru&lang=en&name=LME49720.pdf&text=lme49720 datasheet&url=http%3A%2F%2Fradiobyte.ru%2Fwp-content%2Fuploads%2F2021%2F02%2FLME49720.pdf&lr=10747&mime=pdf&l10n=ru&sign=1298309e564032febd7e1368b01e6aa0&keyno=0&nosw=1&serpParams=tm%3D1703185583%26tld%3Dru%26lang%3Den%26name%3DLME49720.pdf%26text%3Dlme49720%2Bdatasheet%26url%3Dhttp%3A%2F%2Fradiobyte.ru%2Fwp-content%2Fuploads%2F2021%2F02%2FLME49720.pdf%26lr%3D10747%26mime%3Dpdf%26l10n%3Dru%26sign%3D1298309e564032febd7e1368b01e6aa0%26keyno%3D0%26nosw%3D1   У меня корректор на таких сделан . Очень чистое и правильное звучание .

Roochey Apprentice

Roochey

Posted
Posted

Ясно, спасибо, что то типа LME49860, это то что могу приобрести в ближайшем окружении...

В принципе, на LME-ешку и думал...

Roochey Apprentice

Roochey

Posted
Posted

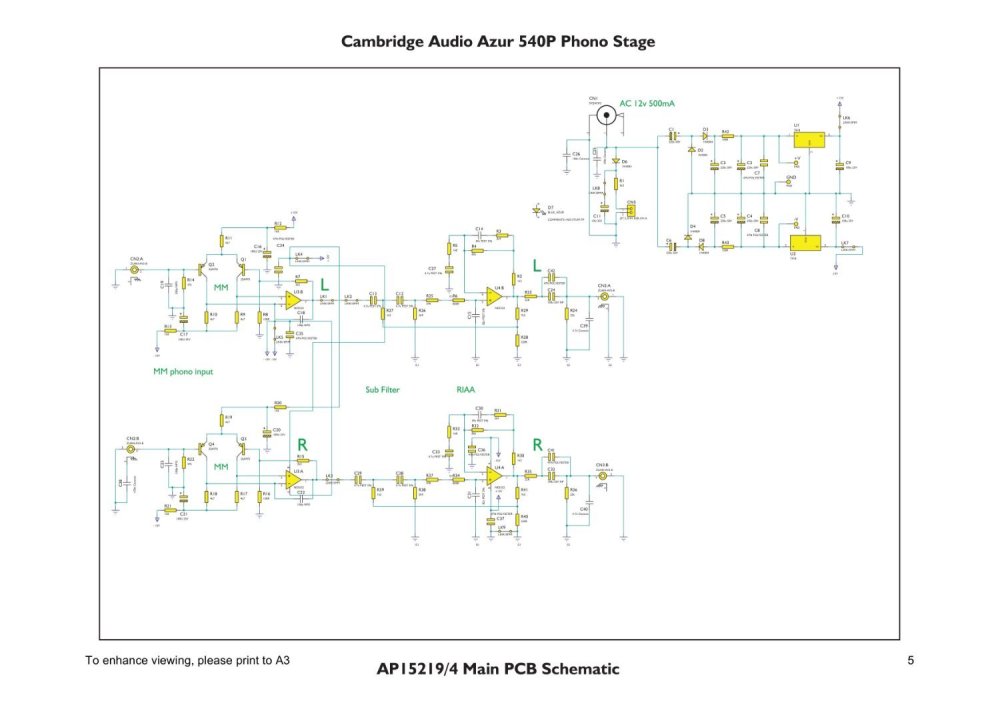

Вскрыл корректор, предыдущий владелец поменял операционники. В 1-ом каскаде LM4562, во 2-ом OPA2134.

Если судить по вышеописанному, LM4562 действительно как то "холодно" звучит, не мой саунд. Лучше пусть нейтрально и без приукрас, но по настоящему...

BAA Master

BAA

Posted
Posted
4 hours ago, Roochey said:

Если судить по вышеописанному, LM4562 действительно как то "холодно" звучит, не мой саунд.

Вы сможете отличить "три десятимиллионных части" гармоник,
добавляемых усилителем LM4562 в исходный сигнал от таковых LME49860?
Из листов данных.
KEY SPECIFICATIONS
THD+N RL = 2kΩ: 0.00003% (typ)
RL = 600Ω: 0.00003% (typ)
KEY SPECIFICATIONS 2
THD+N RL = 2kΩ: 0.00003% (Typ)
RL = 600Ω: 0.00003% (Typ)
Ссылаться на сайт в котором сие размещено без ссылки на первоисточники - некорректно.
Начало цитаты
Salexx
Я езжу на Volkswagen Polo Sedan
Я просто собрал отзывы с инета, надеюсь будет полезно.
Конец цитаты

RSD Veteran

RSD

Posted
Posted
3 часа назад, BAA сказал:

Вы сможете отличить "три десятимиллионных части" гармоник,
добавляемых усилителем LM4562 в исходный сигнал от таковых LME49860?

  По вашему, звучание элементов определяется только гармониками?

BAA Master

BAA

Posted
Posted
5 minutes ago, RSD said:

По вашему, звучание элементов определяется только гармониками?

1. Отвечать вопросом на вопрос минимум некорректно.
2 Как бы да. Есть собственно сигнал и внесенные искажения (то, чего в сигнале изначально не было).
Про что и спрашивалось: "отличаете ли Вы искажения А от искажений Б.
Ответов 3(три) да, отличаю, нет, не отличаю, не знаю. Вы не ответили.
Спасибо.
P.S. "Звучание" усилителей возможно, но это скорее магнитострикция сердечников или силы Ампера.

RSD Veteran

RSD

Posted
Posted

  Я вас некорректно спрашивал не про искажения "вообще", а про "тримилионные"гармоники, о которых вы писали. Отвечу корректно за вас. Никакими гармониками ниже 90 дБ звучание операционников и вообще любых элементов не определяется.
