7 часов назад, Roochey сказал:

Здравствуйте, всех с Рождеством! Есть кто-то, кто может что-то сказать дельное по этому корректору,есть смысл собирать? на данный момент пользую Cambridge Audio 551P.


Может есть смысл спросить указанного на схеме автора? Вроде человек адекватный, уважаемый.

  • Like (+1) 1
Posted
В 08.01.2023 в 00:15, Xрюн222 сказал:

Может есть смысл спросить указанного на схеме автора? Вроде человек адекватный, уважаемый.

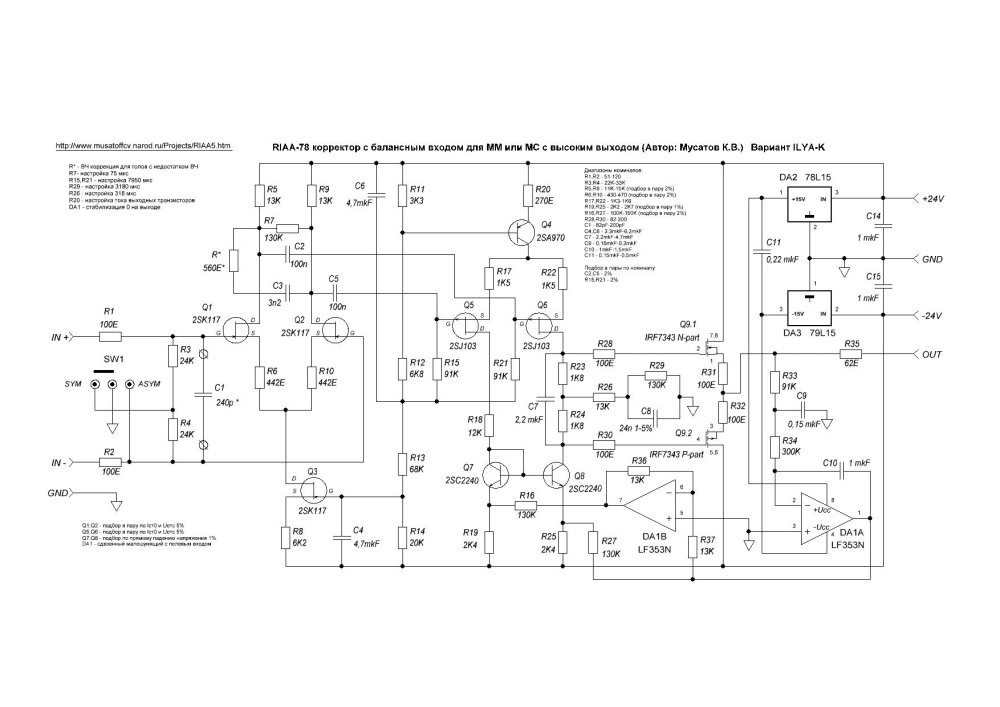

Кто не проходил через увлечение полевыми транзисторами? Вот и Константин не избежал, у него на моей памяти три, а может и больше, корректора на полевиках. А теперь в RC-9 он их не применяет, говорит биполярные лучше. Жаль, что его здесь пока нет.

Posted
1 hour ago, Leonid, said:

говорит биполярные лучше

Логично, у биполярников крутизна выше а емкость меньше, при прочих равных.

Posted
3 часа назад, BAA сказал:

Логично, у биполярников крутизна выше а емкость меньше, при прочих равных.

Это что стало известно только сейчас? Когда он их раньше туда ставил, он тоже чем то руководствовался.

Posted
1 час назад, Leonid, сказал:

Когда он их раньше туда ставил, он тоже чем то руководствовался.

Преды и корректоры на полевиках имеют хороший звук . Больше 15 лет пользуюсь предом с полевиками , было несколько фоно-корректоров с полевиками - впечатления о них самые положительные ..... А для изготовления на продажу - полевики добавляют хлопот при сборке , конечно обычные биполяры в этом случае - более удобны ( и  стоят дешевле )

Posted
1 час назад, vs music сказал:

А для изготовления на продажу - полевики добавляют хлопот при сборке , конечно обычные биполяры в этом случае - более удобны ( и  стоят дешевле )

Я с этим могу согласиться, но истинные причины знает только автор.

  • 5 weeks later...
Posted

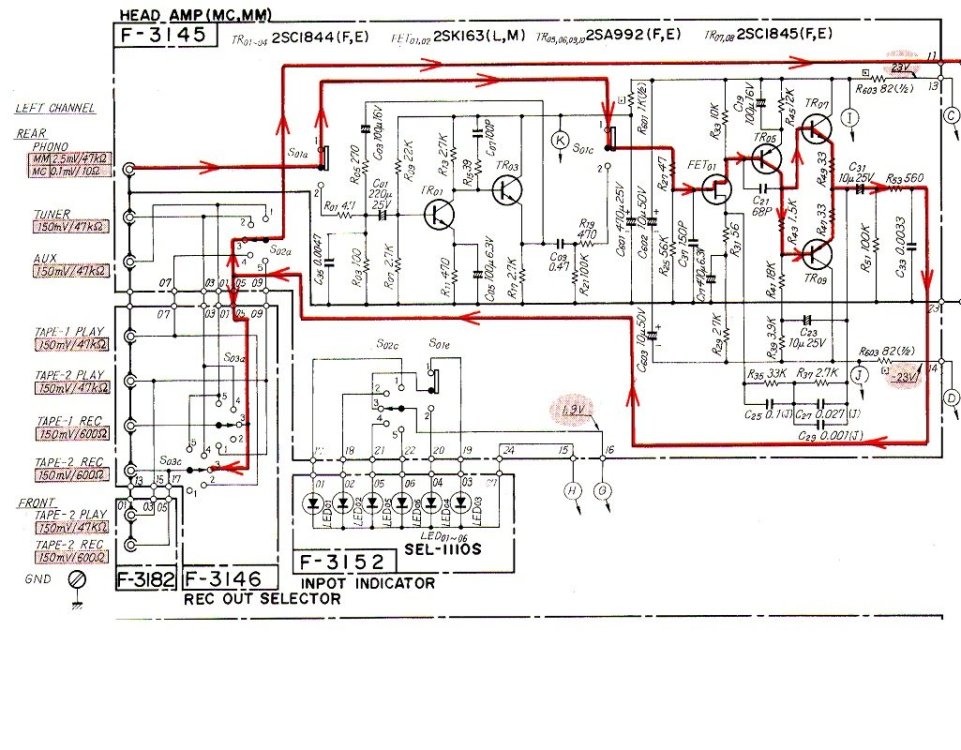

Сравнивал приведенную схему и схему из журнала Радио, разницы не нашел. Вопросы вызывает R11 номиналом 4,7к. По моим подсчетам должен быть резистор 3,9 Это я про схему корректора NEC A-7 на стр 11. Кто нибудь ее собирал? Как звучит? Стоит ее собирать?

Posted
8 минут назад, Nydnyi сказал:

Это я про схему корректора NEC A-7 на стр 11. Кто нибудь ее собирал? Как звучит? Стоит ее собирать?

У меня был собранный экземпляр корректора по этой  схеме ( в начале 90-х годов ) , но с другим БП   .  На входе сначала ставил 303-и полевики  , потом заменил их на  Тошибовские . Звучал хорошо , сбалансированно .  П.С. - в конце 80-х и в 90-е годы по похожей схеме были корректоры во многих усилках ( Сони , Техникс , и др. ) . Можно сказать - классика тех лет .

Posted
1 час назад, vs music сказал:

У меня был собранный экземпляр корректора по этой  схеме ( в начале 90-х годов ) , но с другим БП   .  На входе сначала ставил 303-и полевики  , потом заменил их на  Тошибовские . Звучал хорошо , сбалансированно .  П.С. - в конце 80-х и в 90-е годы по похожей схеме были корректоры во многих усилках ( Сони , Техникс , и др. ) . Можно сказать - классика тех лет .

Спасибо за столь оперативный ответ. Пожалуй на днях соберу такой фонокорректор с полевиками  кп303ж.

Posted
Только что, Nydnyi сказал:

Спасибо за столь оперативный ответ. Пожалуй на днях соберу такой фонокорректор с полевиками  кп303ж.

Резистор R11 ставили 4,7к или 3,9к? Еще вопрос возникает по С4 и С5. Емкость 2200мкф и 47мкф. Зачем такая большая емкость и зачем нужен конденсатор 47 мкф? По моим подсчетам там достаточно 100 мкф, даже хватит 47 мкф.

Posted
5 часов назад, Nydnyi сказал:

Резистор R11 ставили 4,7к или 3,9к? Еще вопрос возникает по С4 и С5. Емкость 2200мкф и 47мкф. Зачем такая большая емкость и зачем нужен конденсатор 47 мкф? По моим подсчетам там достаточно 100 мкф, даже хватит 47 мкф.

Резисторы в цепи коррекции ставил , как на схеме , кроме резистора R9 ( его уменьшал до 75 ом - немного увеличил усиление схемы  )  . Коррекция на ВЧ - емкость С7/С8 может быть придется уменьшить ( но я не уменьшал ) . Когда слушал этот корректор - у меня была вертушка Сони с родной японской головкой - она на высоких частотах довольно звонко звучала  , но с этим корректором всё было нормально .... Емкость С4 ( 2200 мкф ) на мой взгляд избыточна , можно меньше ставить - в разы меньше . Кондёр С5 - скорее всего они танталовый применяли  , поэтому он нарисован параллельно ( я не ставил его ) .  Шумы у этого корректора маленькие ( особенно с Тошибовскими полевиками ) ..... П.С.-  Собирайте корректор по той схеме , что я выложил на этом форуме - исходная публикация в Радио имела опечатку ( там  неправильно указана точка подключения R9 ) . Схема , выложенная на 11 странице форума - уже исправлена ( в том числе отредактирован  и скан страницы из Радио )   .

  • 2 weeks later...
Posted

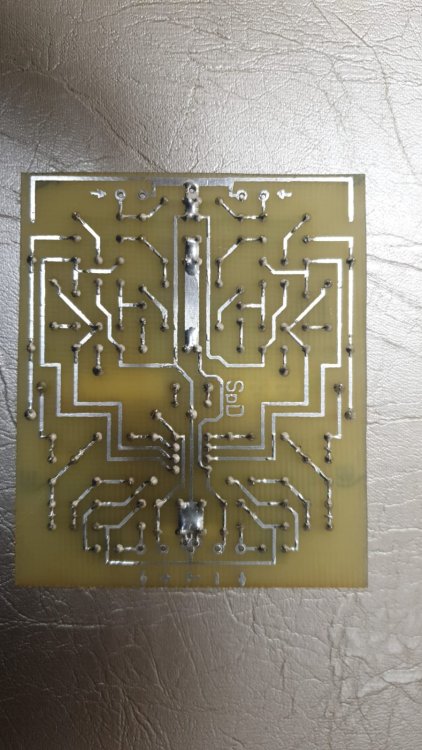

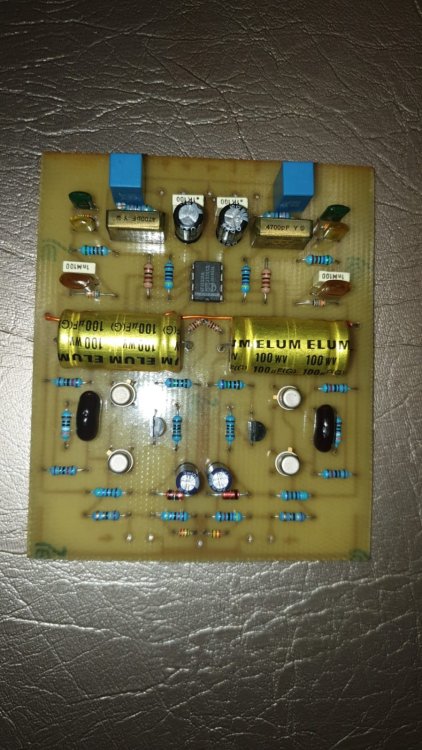

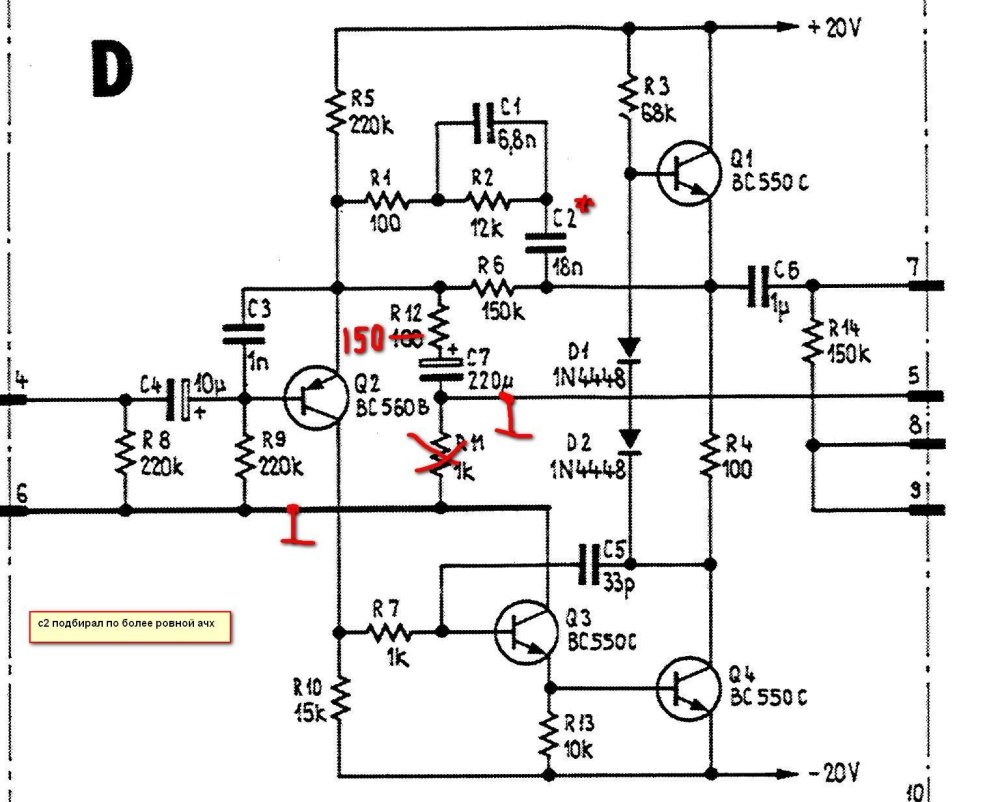

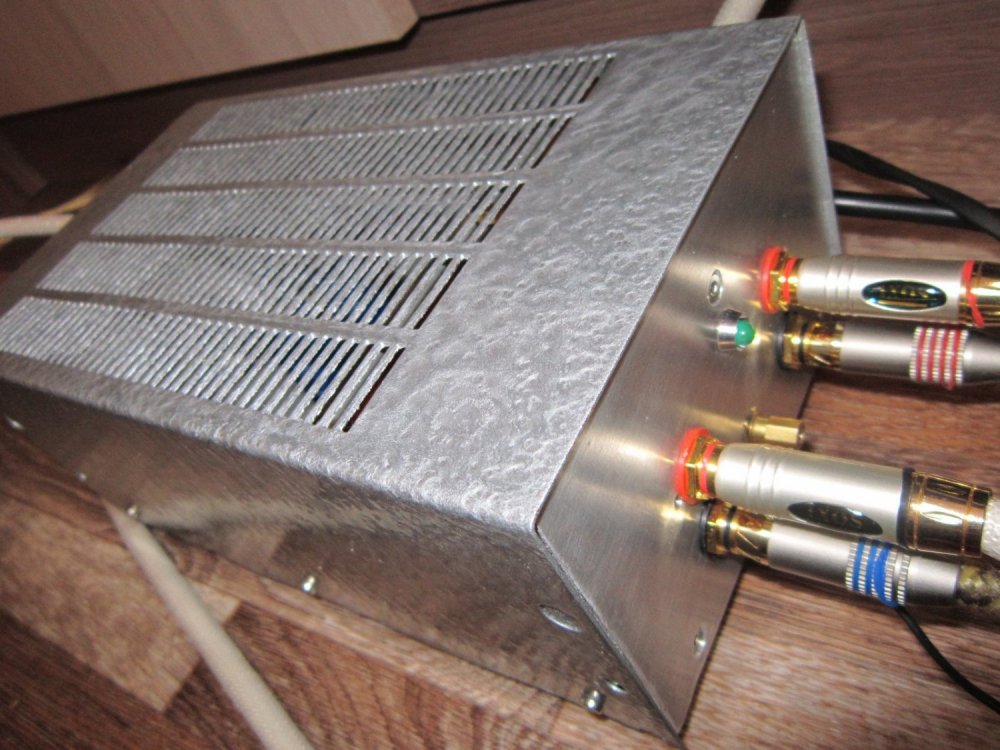

вот еще такой revox собирал. с2 получался  чуть больше - 15n + 3.6n или + 4.7n в параллель .не помню уже сейчас. хороший. можно рекомендовать.




  • Like (+1) 2
Posted
В 11.02.2023 в 04:07, vs music сказал:

Резисторы в цепи коррекции ставил , как на схеме , кроме резистора R9 ( его уменьшал до 75 ом - немного увеличил усиление схемы  )  . Коррекция на ВЧ - емкость С7/С8 может быть придется уменьшить ( но я не уменьшал ) . Когда слушал этот корректор - у меня была вертушка Сони с родной японской головкой - она на высоких частотах довольно звонко звучала  , но с этим корректором всё было нормально .... Емкость С4 ( 2200 мкф ) на мой взгляд избыточна , можно меньше ставить - в разы меньше . Кондёр С5 - скорее всего они танталовый применяли  , поэтому он нарисован параллельно ( я не ставил его ) .  Шумы у этого корректора маленькие ( особенно с Тошибовскими полевиками ) ..... П.С.-  Собирайте корректор по той схеме , что я выложил на этом форуме - исходная публикация в Радио имела опечатку ( там  неправильно указана точка подключения R9 ) . Схема , выложенная на 11 странице форума - уже исправлена ( в том числе отредактирован  и скан страницы из Радио )   .





  • Like (+1) 2
  • 5 months later...
Posted

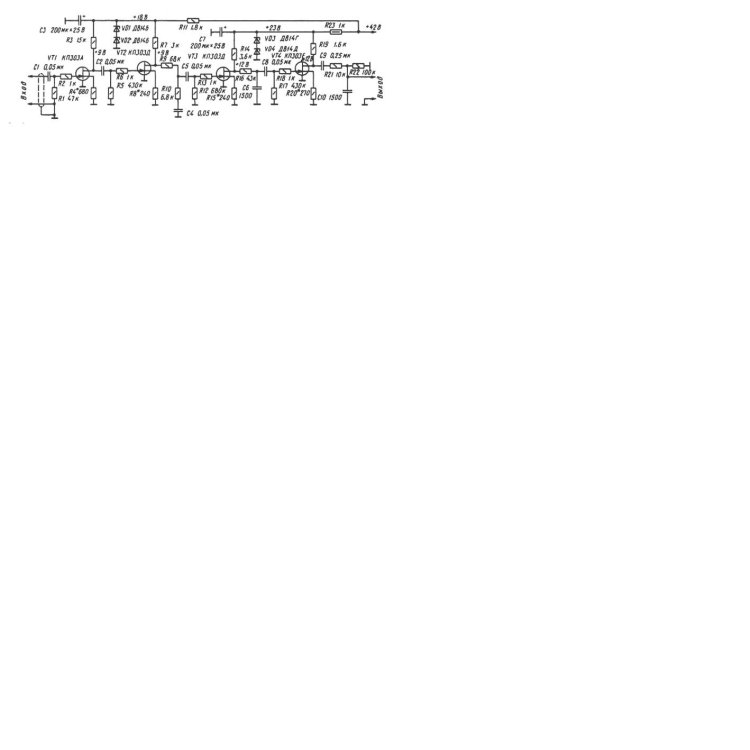

Здравствуйте. Собрал корректор Орлова по схеме из журнала Радио. Работает, но низы хорошо, средние хорошо, высоких мало. Скажите, что можно заменить в коррекции чтобы добавить высоких?



Posted

Прежде чем добавить неплохо бы измерить или оценить частотные свойства.
Хотя бы с помощью тестовой пластинки.

Posted
2 часа назад, BAA сказал:

Прежде чем добавить неплохо бы измерить или оценить частотные свойства.
Хотя бы с помощью тестовой пластинки.

Я слушаю пластинку на которой много звука тарелок. Как она должна звучать слушал на другом корректоре знаю. А на этом корректоре чуть слышны тарелки.

Posted
1 hour ago, igory2000 said:

А на этом корректоре чуть слышны тарелки.

Не верящим в инструментальные измерения посвещен соответствующий раздел на форуме.
Хотя все мы всего лишь люди и можем ошибаться, в отличии от вольтметра.

Posted
1 час назад, igory2000 сказал:

А на этом корректоре чуть слышны тарелки.

У этого корректора чудовищный фильтр на выходе, его видно и без измерений. Там максимум R21-1кОм надо.

  • Like (+1) 2
Posted

Озорно замечено, 10 kГц по уровню -3 dB и, соответствено, -12 dB на 20 кГц.
Все равно надо измерить. Самое простое - пластинка и тестер. У меня, например, генератора нет.

  • Cool (+1) 1
Posted

В 73 устроился на ящик в 33 цех, как раз запустили на поток ЛИДЕР 303, на складе куча тест дисков была, самое интересное на одном диске одна частота была записана, если бы знал.....
