Смотрим иглу в микроскоп...

Xрюн222

By Xрюн222
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Собственно, сабж. Возникла потребность рассмотреть иглы головок более-менее подробно, понять и тип заточки, и степень износа. Кто что посоветует, какой микроскоп можно, какой лучше, нюансы постановки света, видимо. Есть в доступе МБС ( монтажный) и, вероятно, что то типа школьного с несколькими обьективами и несколькими окулярами...

alss Proficient

alss

Posted
Posted

Увеличение д. б. 400-500 и мощная светодиодная подсветка, чтобы не грелась и не грела кристалл. МБС прекрасный микроскоп, с большим рабочим расстоянием, но у него увеличение чуток за 100, а рабочее расстояние 180 мм в данном случае не нужно.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Для меня МБС не очень - глаза неодинаково работают... Подозреваю, что при 400х...500х  глубина резкости окажется немыслимо ничтожной... Но, может и неправ...

Сергей Б Local

Сергей Б

Posted
Posted

С галогенной подсветкой глубина резкости больше,  и гораздо лучше видно прозрачную иглу. Тонкостей не знаю, но видимо по этой же причине мои никон и кэннон не могут навестись на резкость при протезном освещении.

  • Thanks (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

У меня знакомый сам делал иглы, хорошие делал,  выкраивал, точил, а потом уехал в пендосию и потерялся.

Я смотрел в микроскоп, но мало что понял, винил не моё. Галогенки были с объективами от Смены 2, и с двух сторон.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
17 минут назад, Сергей Б сказал:

.

Я смотрел в микроскоп, но мало что понял

Так я уже более-менее научился, т.с. сделал первый шаг...

Russ3000 Local

Russ3000

Posted
Posted

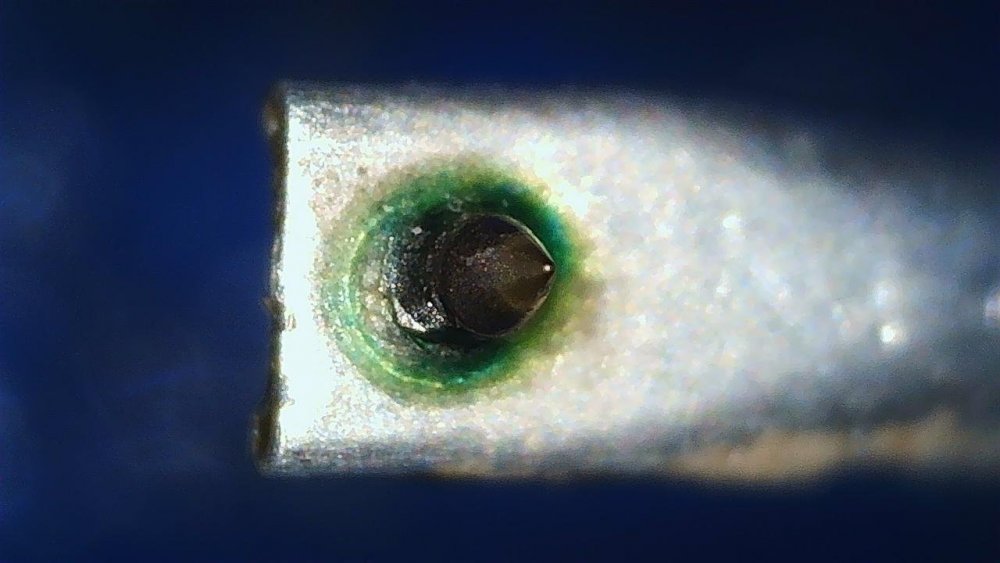

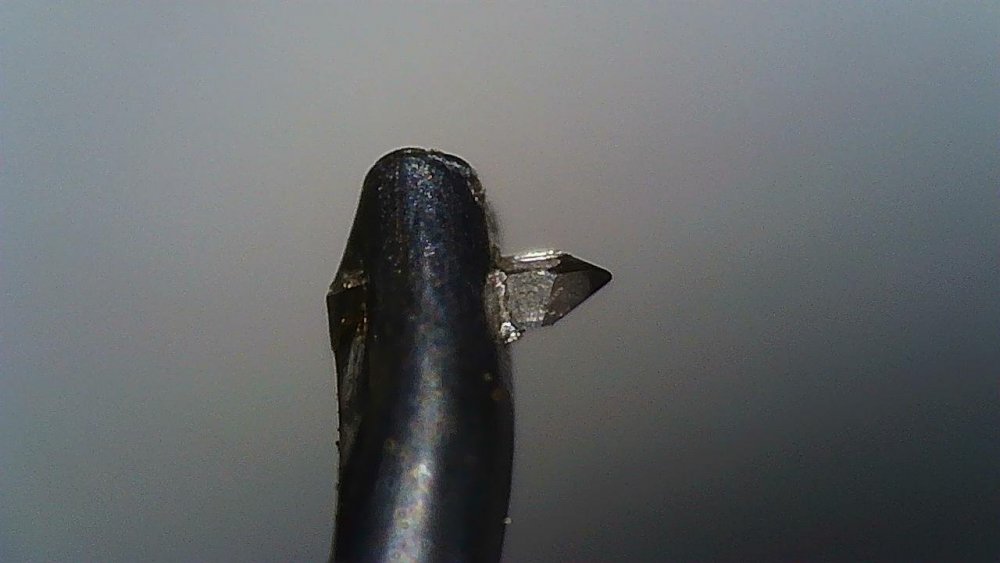

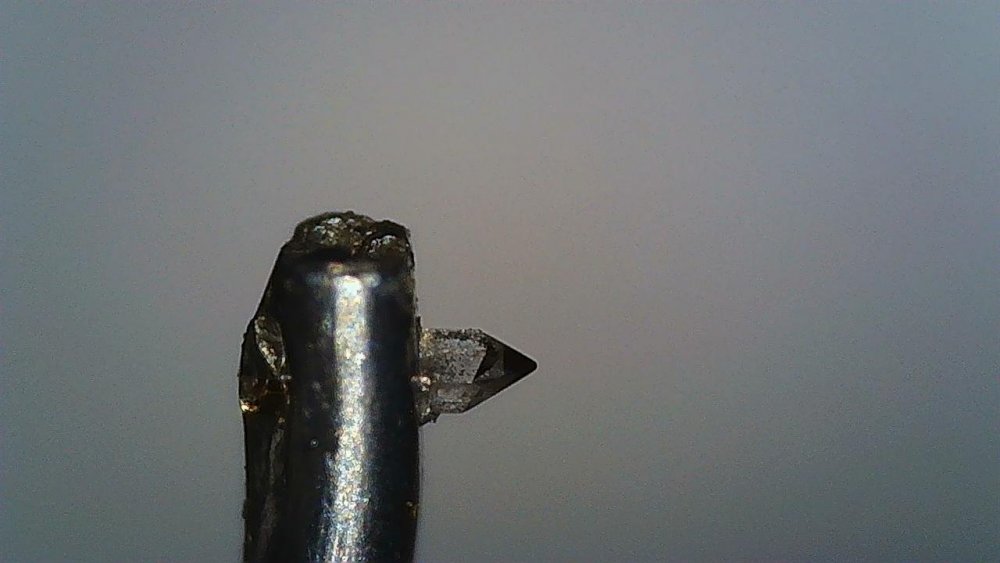

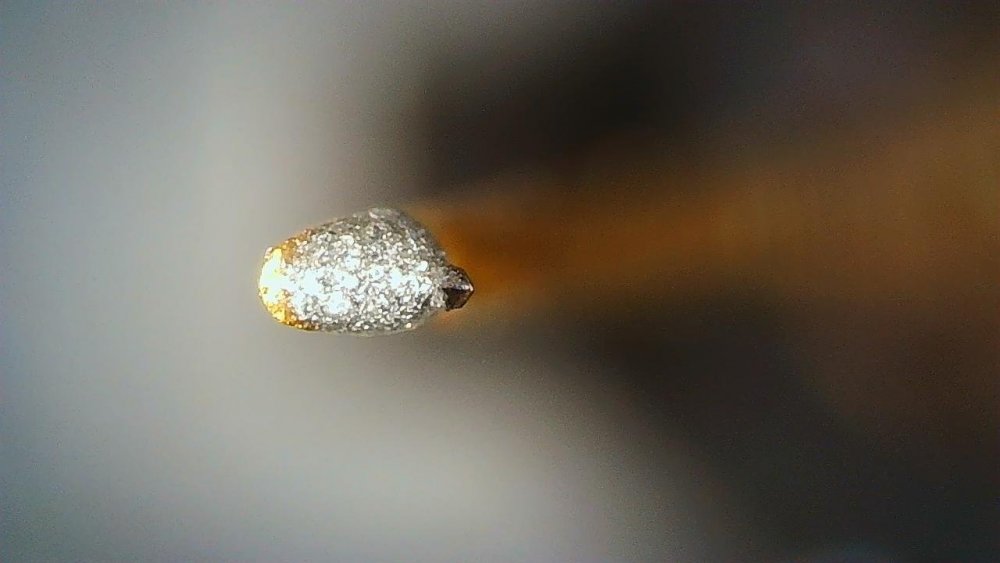

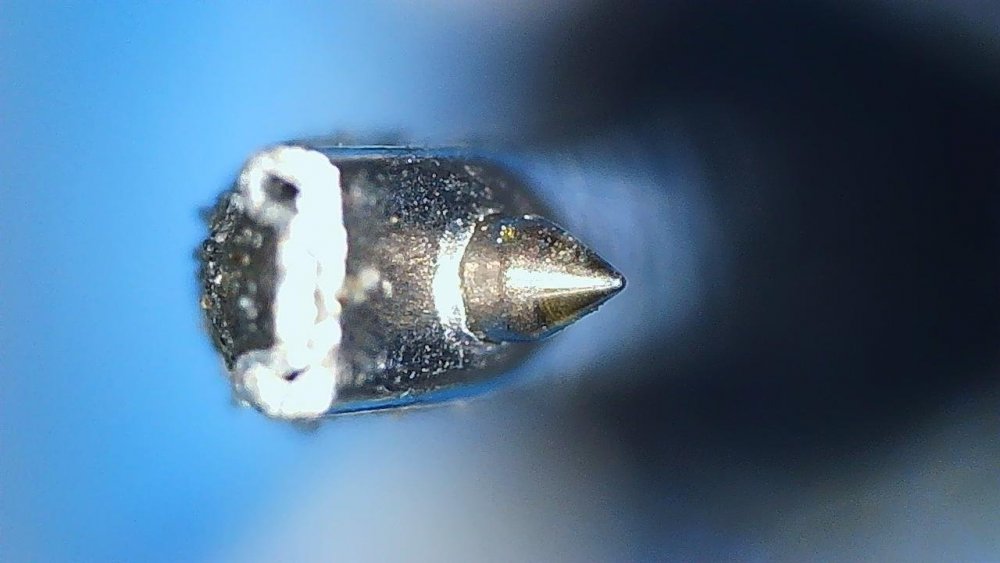

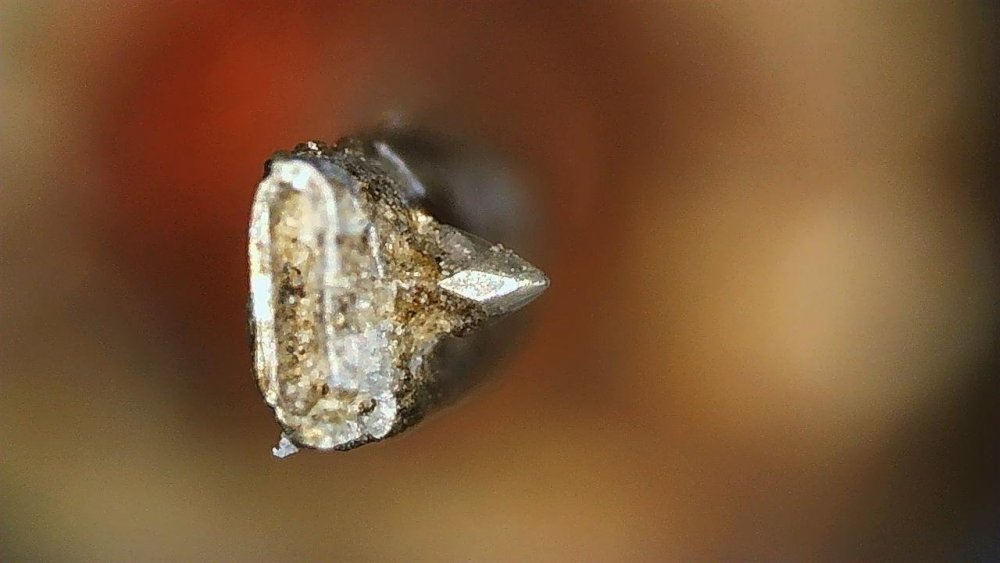

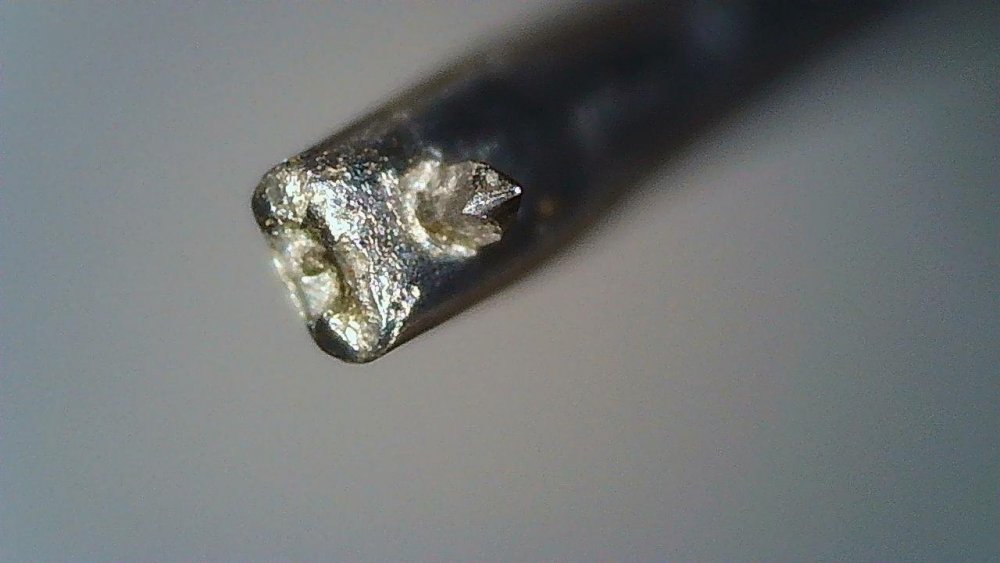

Мои иголки, мелкоскоп простейший китайский за трёшку, обещают увеличение 1000, подсветка родная, пока не заморачивался с улучшением, из плюсов, сразу фоткает на флешку.

МС10, МС20, АТ конус, АТ микролайн, 3шт АТ шибата.IMG_157.thumb.JPG.cae152640816e708cb2e5fa3fac6ed6d.JPGIMG_160.thumb.JPG.d1b63bc43fdb4717b72fbf0fe3a3ffaf.JPGIMG_163.thumb.JPG.5a011dade0833df3dcab79c899e83f87.JPGIMG_166.thumb.JPG.4764309919c2fa4d6b886a53121e9a0a.JPGIMG_169.thumb.JPG.86d93f3c99769491bec1e0b46d33b413.JPGIMG_172.thumb.JPG.f955cfb9ccfa891a83b4e446fbae4dbb.JPGIMG_174.thumb.JPG.2a98db0d8fd838a83c89c7012d6125b7.JPG

Для удобства наверное хорошо использовать что то типа третьей руки, зажимать иголки, руками не удержать, а покрутить хочется.

  • Like (+1) 7
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Это, вероятно, более, чем достаточно, для диагностики состояния иголок. А другого чаще всего и не требуется.

Russ3000 Local

Russ3000

Posted
Posted

Да, собирался купить приличный стереомикроскоп, но жаба задушила, такого для иголок вполне хватает и для пайки всякого мелкого приспособился.

За 4 года слегка подорожал

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Увеличение не 1000 ,  конечно, но оно и не надо, в описании 5х...260х - этого достаточно. Подорожал всего чуть меньше 3х раз, ну, бывает... "Пропиваем больше!" (С)...

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Понятно. То есть, возможно, вышеприведенные фото сделаны при бОльшем, нежели 260, увеличении?

Russ3000 Local

Russ3000

Posted
Posted

Снимки сделаны при максимальном оптическом увеличении, но там еще и цифровой зум есть, может китайцы пишут суммарное, которое больше?

Даже не знаю как быть, вроде ничего такого нет, чтобы сравнить, есть волос и кусок пластинки при максимальном увеличении, может это поможет определить его.


ТаргеТ Community Regular

ТаргеТ

Posted
Posted

Износ иглы навряд ли можно увидеть, а вот убрать замятие дорожки пластинки (чтоб игла не прыгала) при таком увеличении можно наверное (при определенной сноровке).

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Кстати, забавная картинка.... Пусть даже это не 30 кГц, а всего лишь 15, а игла не Шибата, а какая-нибудь более "обыденная"... Что и как она там воспроизводит, сколько десятков % искажения и что там, в частности, наоцифровывают оцифровщики... :smile-63::shock:      Понятно, что делается пластинка на половинной скорости, а то и на четверти, но проигрывается-то на единичной...

BAA Master

BAA

Posted
Posted

Это несущая, модуляцию не знаю. Либо фазовая либо частотная. Как ПАЛ_СЕКАМОВ. И ведь каналов +два. Как в ЧМ вещании. А искажения на 20 к всего 10%. Только их не слышно.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Да, там все непросто было... Для квадро- головок, насколько помню, было довольно жесткое требование, чтобы виниловый резонанс попадал в защитный интервал между спектрами тональной и надтональной частей сигнала...

Normann Local

Normann

Posted
Posted
В 15.04.2025 в 21:01, Russ3000 сказал:

Мои иголки, мелкоскоп простейший китайский за трёшку, обещают увеличение 1000, подсветка родная, пока не заморачивался с улучшением, из плюсов, сразу фоткает на флешку.

МС10, МС20, АТ конус, АТ микролайн, 3шт АТ шибата.IMG_157.thumb.JPG.cae152640816e708cb2e5fa3fac6ed6d.JPGIMG_160.thumb.JPG.d1b63bc43fdb4717b72fbf0fe3a3ffaf.JPGIMG_163.thumb.JPG.5a011dade0833df3dcab79c899e83f87.JPGIMG_166.thumb.JPG.4764309919c2fa4d6b886a53121e9a0a.JPGIMG_169.thumb.JPG.86d93f3c99769491bec1e0b46d33b413.JPGIMG_172.thumb.JPG.f955cfb9ccfa891a83b4e446fbae4dbb.JPGIMG_174.thumb.JPG.2a98db0d8fd838a83c89c7012d6125b7.JPG

Для удобства наверное хорошо использовать что то типа третьей руки, зажимать иголки, руками не удержать, а покрутить хочется.

Этого увеличения слишком мало, чтобы оценить степень износа, даже по блику. Чем больше увеличение, тем сложнее с глубиной резкости. Я знос рассматривал на увеличении 1000х/12х, послойно двигая плоскость фокуса. Для рассматривания бликов иглу нужно наклонять и перемещать источник света. Светодиодный фонарик выручал, но это наихудший вариант для глаз, очень напрягаются.

Russ3000 Local

Russ3000

Posted
Posted

Нужен штатив и чтобы можно было его вращать во всех плоскостях, полагаю, даже на таком увеличении можно что то рассмотреть.

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
Posted

Китайские "кратности" можно смело делить на 10, а может и более. Увеличение в 1000 крат это уже электронный микроскоп почти. :smile-59:  А кратности 400...500 и т.п. на воздухе вообще не разглядеть. Только в масле.

Пользую обычный мелкоскоп ЛОМО МБР-1

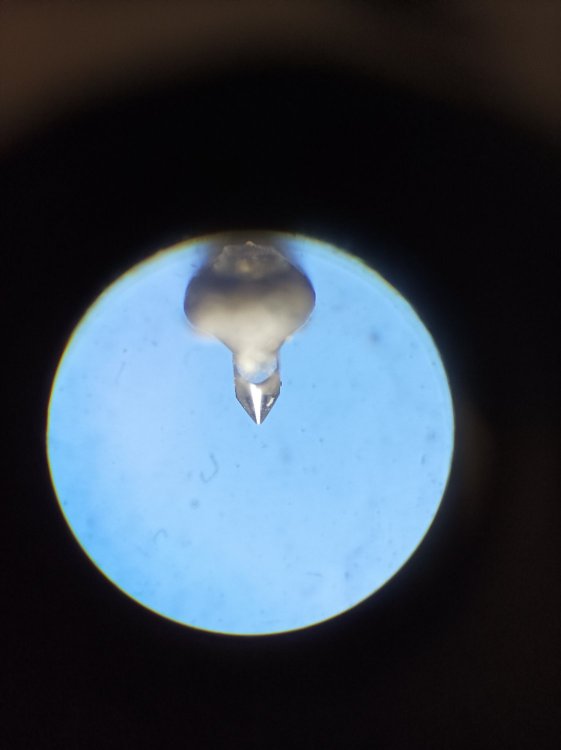

Новая игла. Объектив 8х, окуляр 15х. Общее увеличение 120.

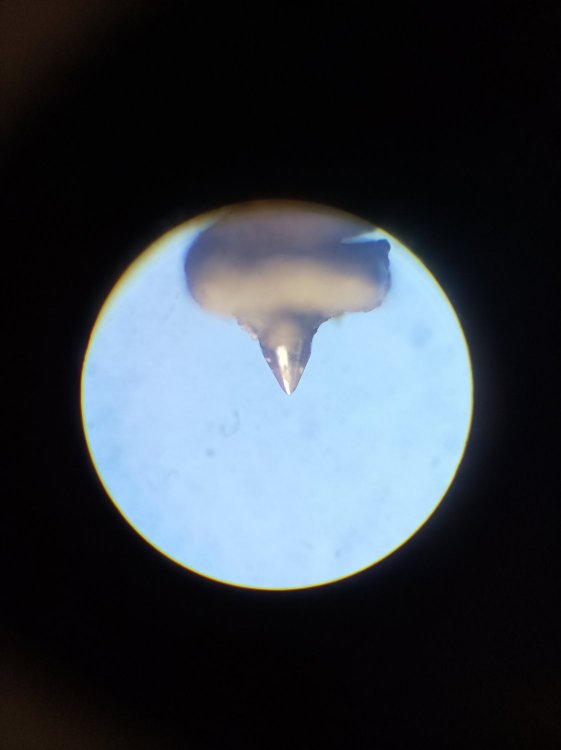

А это сильно сношенная игла:

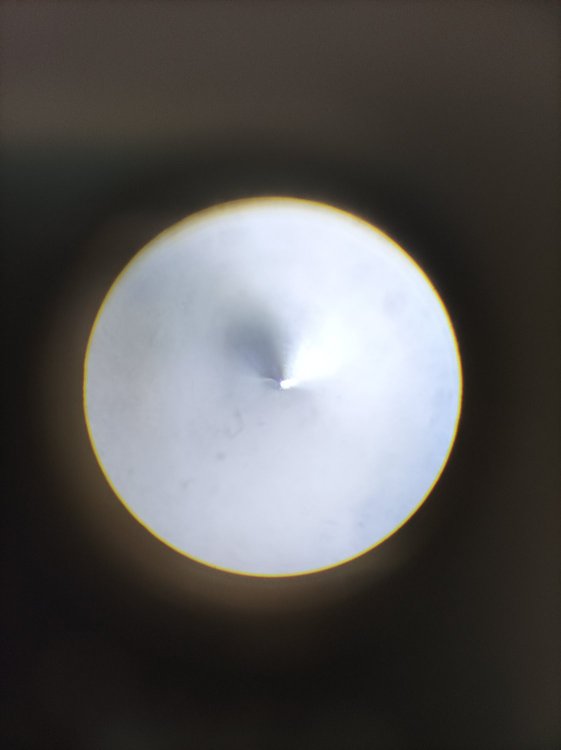

Она же с торца. В фокусе только самый кончик иглы.


Видно что появились две "лыски" в месте контакта иглы с канавкой.



  • Like (+1) 1
Normann Local

Normann

Posted
Posted
В 22.04.2025 в 22:33, Russ3000 сказал:

Нужен штатив и чтобы можно было его вращать во всех плоскостях, полагаю, даже на таком увеличении можно что то рассмотреть.

Полностью согласен! Штатив крайне полезен. Я использовал шаровый механизм удержания для пайки. Крокодильчик только сменный (большего размера).

Позавчера заходил по работе в "Радиомаркет" в Туле и там выставлены китайские микроскопы на штативе с ЛЕД экраном. Смотрел модели с увеличением 1000-1600х. Нихрена в них иглу не рассмотришь. При большом увеличении снежит и качество картинки плохое. Пока для себя рассматриваю только чистую оптику старой "советской" школы, так как на что-то крутое денег много нужно потратить, жалко. )))

Russ3000 Local

Russ3000

Posted
Posted
1 час назад, Normann сказал:

Нихрена в них иглу не рассмотришь. При большом увеличении снежит и качество картинки плохое.

Главный вопрос - освещение, если оно хорошее, то и изображение будет на высоте. Для себя открыл светодиодную ленту с 99% солнечного спектра, такие используют фотографы, делал для одного источник освещения из велосипедного колеса, аккумулятора и таких светодиодов, получилось достаточно красиво и почти бюджетно.

Пробовал перед объективом помещать приличную линзу, можно кратность еще повысить, если хватает свету.

зы. Нашел в хламе шаровую опору с зажимиом от фотоштатива, нужно будет прикрутить.

  • Like (+1) 1
