Recommended Posts

Posted

Ага, измеряем ESR одного конденсатора, который зачем-то хотим шунтировать, затем ESR шунтирующего, а затем ESR "бутерброда" (или тангенс, если хотите) и делаем вывод.

Posted

Имхо, конечно, но шунтирование какую цель предполагает? Защиту крайнего конденсатора фильтра от вч составляющих путем замыкания их на шунт? Для вых каскада унч, да в классе А, скорее всего не настолько актуально, откуда там такие вч составляющие, что с ними обычный электролит не справится, даже если его ёмкость на порядок упадет на краю (15-20кГц)?

Posted

Прежде разберитесь чем не устраивает конденсатор (электролит), и что хотите получить подключая параллельно шунт (колебательный контур).

Posted
5 часов назад, BAA сказал:

Послушайте, у вас токи, на "частотах" никакие, особенно если 50 Гц источник.

Много мест применения конденсаторов так ведь профессор? А если это акустика?

5 часов назад, BAA сказал:

На сём и закончим.

Поддерживаю.

Posted

Чем дальше в лес ... Опять тема замыливается.

Берём в руки электролит, планируем поставить по питанию, как узнать, шунтировать его или нет?

1. Это видно по приборам. (Петьк, приборы?  500!  Чего пятьсот? А чего приборы?)

2. Это слышно в слепом прослушивании. (Продающие шунты к тестированию не привлекаются).

3. Морган Джонс сказал ставить, значит ставить.

4. Все ставят и я ставлю.

Posted

Как всегда. 4 пункта, ни один не подразумевает посчитать. Курсовой прект называется, например, проектирование усилителя низкой частоты, источника питания... да чего угодно.
А у нас: сферический конь в вакууме. Абстрактный конденсатор для абстрактного же усилителя. Один на помойку идет где "И...банк" - "истинные ценности", другой считает - тратим столько сколько не жалко и строит отдельную хату под УНЧ. Третий говорит как Чапаев - куда крестьянину податься? Ниже примеры курсовых или методических указаний для оных. Если вы не знаете, как сие употребить - это не беда. Можно спросить или воспроизвести готовое. Но и не надо тогда рассказывать про чудодейственную бумагомаслу, беся тех кто плавал/знает. Сопротивления конденсаторов в справочниках даны. Пульсация определяется просто умножением тока на импеданс. Задаетесь пульсацией, узнаете ток (из мощности  или количества получаемого фона) получаете количество и номинал конденсаторов, в зависимости от типа. Визави вам не указ - читайте ЮАМ или Lynx-a (для примера) али учебники, к сожалению, для вузов. Или советские, "В помощь радиолюбителю".
Это правда так просто.
Собираете, проверяете результат, если не совпало - ищете(спрашиваете) почему.
Что содержит обычно проект, точнее записка, пояснительная? Расчёт...


3. Задание. 4. Анализ исходных данных, обоснование и выбор структурной схемы усилителя. 5. Расчет принципиальной схемы усилителя, включающий в себя выбор режимов работы каскадов, расчет элементов электрической схемы, коэффициентов усиления, частотных и нелинейных искажений всего усилительного тракта.


Содержание пояснительной записки: 1. Обоснование выбора схемы и элементов силового выпрямителя и цепей защиты его от перегрузок. 2. Расчет силовых цепей сетевого выпрямителя и фильтра. 3. Обоснование выбора схемы и элементов силовых цепей высокочастотного инвертора. 4. Расчет силовых цепей высокочастотного инвертора. 5. Обоснование выбора схемы и расчет системы управления высокочастотным инвертором. 6. Описание работы устройства по принципиальной схеме с описанием работы устройств защиты от перегрузок и нештатных режимов работы. 7. Описание конструкции устройства. 8. Результаты математического моделирования основных узлов


Передача гипоидная
1 Базовый вариант конструкции
2 Предлагаемы вариант конструкции
2.1 Обоснование
2.2 Расчет зубчатого зацепления
2.3 Определение сил в зацеплении
2.4 Расчет зубчатой передачи на прочность
2.5 Определение реакций опор и построение эпюр изгибающих моментов
2.6 Расчет вала на жесткость и прочность
2.7 Расчет долговечности подшипников
2.8 Расчет шлицевого соединения на прочность


Posted
3 часа назад, Комелев Константин сказал:

Берём в руки электролит, планируем поставить по питанию, как узнать, шунтировать его или нет?

Мерим ESR на 100Гц и 20000Гц, считаем необходимый, если укладываемся, то ничего больше не нужно.

  • Like (+1) 1
Posted

Поскольку с электрической точки зрения никаких убедительных аргУментов для шунтирования конденсаторов, в аудио тематике, нет, даже и с учетом "ПСН клавесина" (С), и быть не может, то, следовательно, действовать остается, как обычно, по дедушке Крылову, сообразно собственному вкусу...

Posted
27 минут назад, Russ3000 сказал:

Мерим ESR на 100Гц и 20000Гц, считаем необходимый, если укладываемся, то ничего больше не нужно.

Ок. Мерю. У одного 0,2 ом, у другого -0,8, у третьего 1,4...Но мне наверняка и если будет 3,6 -тоже будет норм. По пульсациям и тп. Какой поставить ?

Posted
27 минут назад, Xрюн222 сказал:

Какой поставить ?

Смотря куда. Отбирал в усилитель 20000х63В ESR 22мОм в среднем, точно ничего шунтировать не нужно.

Posted
5 минут назад, Russ3000 сказал:

Смотря куда. Отбирал в усилитель 20000х63В ESR 22мОм в среднем, точно ничего шунтировать не нужно.

Что, скажем, в пересчете на 100 мкф дало бы 4,4 ом.... :shock: И специалисты сказали бы выкинуть?

Posted
8 minutes ago, Xрюн222 said:

И специалисты сказали бы выкинуть?

Смотря какой серии например 1.10 Ом 140 серии от BC. Нет такой прямо линейности 118 дает 2 ом. Для чего постарше - вообще хорошо.

  • Smile 1
Posted
16 минут назад, Xрюн222 сказал:

Что, скажем, в пересчете на 100 мкф дало бы 4,4 ом.... :shock: И специалисты сказали бы выкинуть?

Да ладно, есть у меня 4,7 мкФ х 400В у них как раз около 4Ом, если питание 300В и нагрузка 3 мА, то вполне достаточно.

Posted
56 minutes ago, Xрюн222 said:

то, следовательно, действовать остается, как обычно, по дедушке Крылову, сообразно собственному вкусу...

Это как? Толку, технического, нет. Ставим, потому что "Мундорф"(для примеру). Как-то понятно шунтирование чегой-то 70 лет от роду. Там 4 омами не пахнет скорее всего.

Posted
16 минут назад, BAA сказал:

Это как? Толку, технического, нет. Ставим, потому что "Мундорф"(для примеру). Как-то понятно шунтирование чегой-то 70 лет от роду. Там 4 омами не пахнет скорее всего.

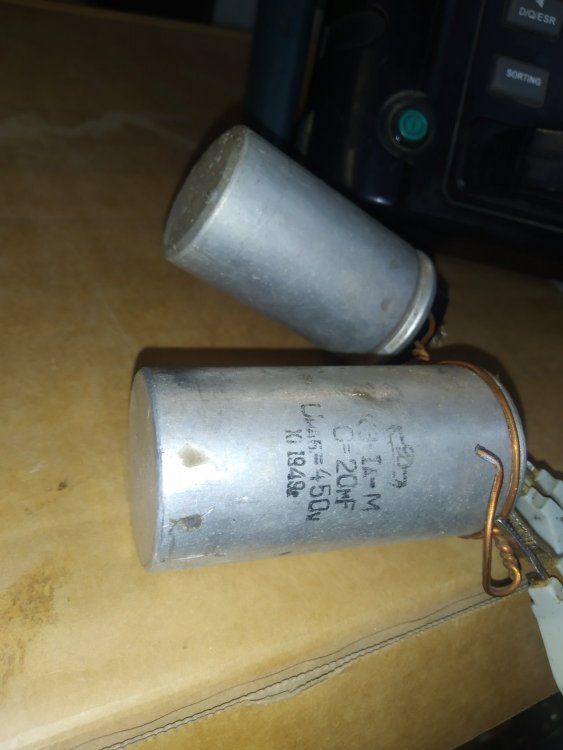

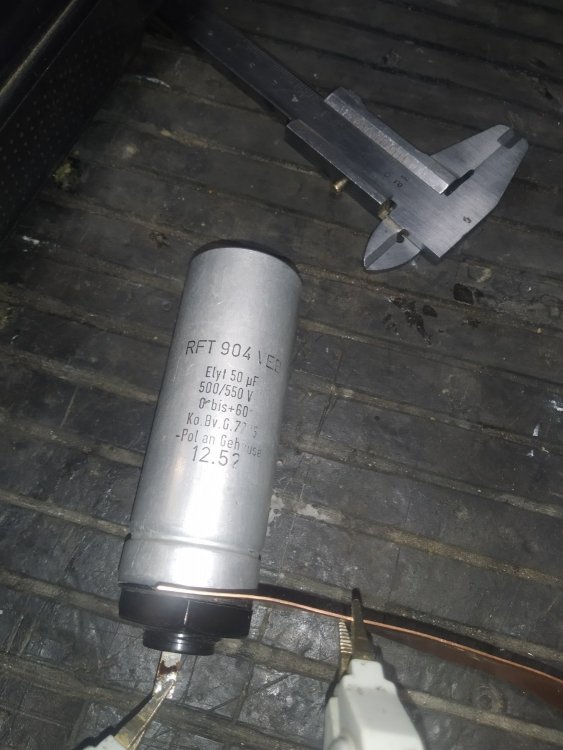

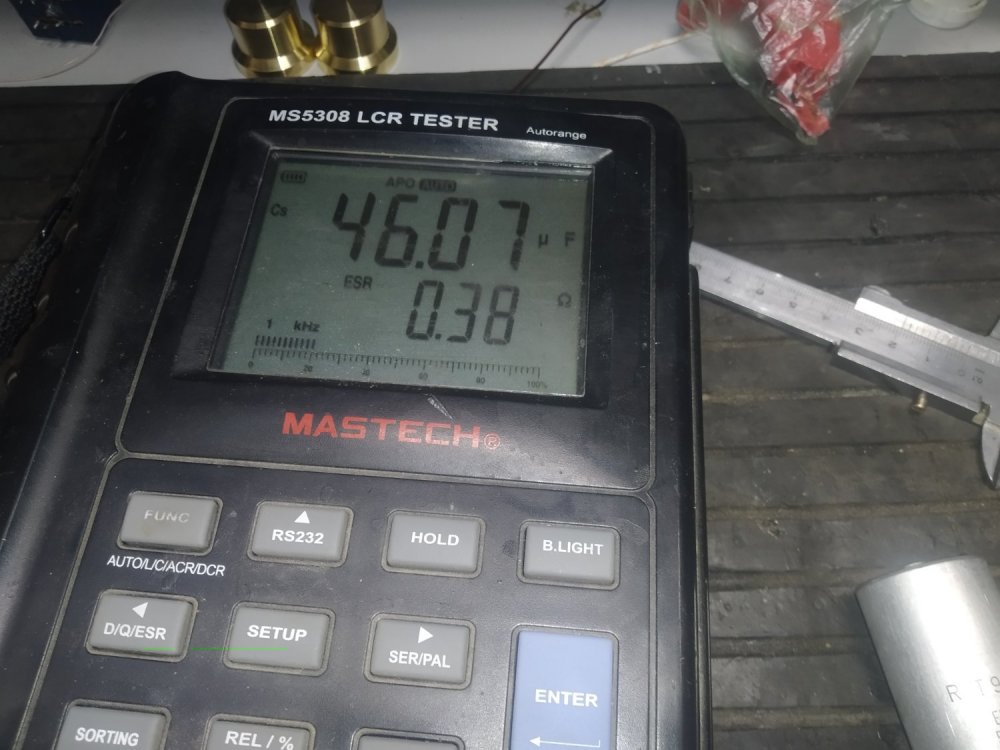

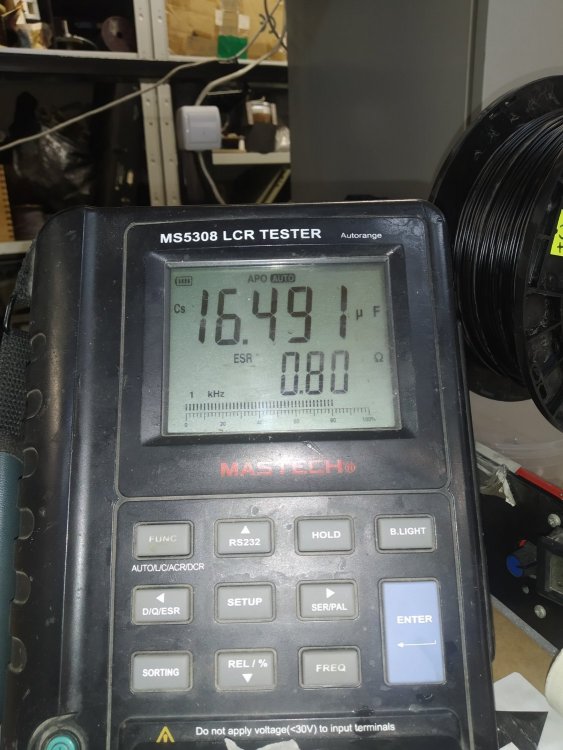

Кстати, к примеру...Лет 70+ или 80-... Таки не пахнет 4,верноIMG_20250120_124512.thumb.jpg.1d08b8103ab4b93dbc4787a9d5315ef1.jpg




  • Like (+1) 1
Posted

Тут вот на известном конденсатороном сайте написано, что шунтирование в любом месте дорогим конденсатором 0,01 мкФ добавит 2 балла...

Цитата

Verdict: add about 2 points to whatever capacitor you are connecting it in parallel to.

Антилоховский конденсаор для шунтирования, ну чтобы пацаны нищебродом не считали.

  • Smile 1
Posted

Что имеем в cухом остатке? Снижение емкости электролитов на частоте 10кГц относительно 100Гц  20-30%, ставим шунтом высокочастотный конденсатор емкостью 10% от основной. Вот вся компенсация.

Шунты к бумажным это украшательство в принципе но приятное.

Перебором  типа шунтирующего конденсатора в обоих случаях подбираем для своего уха качество сибилянтов.


Posted
48 minutes ago, Xрюн222 said:

Кстати, к примеру...Лет 70+ или 80-... Таки не пахнет 4,верно

Даже не знаю чего вам сказать. Они все такие?
У меня таких старых нет. Есть 70-х годов. Емкость соответствует. Прибор с ESR будет завтра.
Вывод-то какой?
Раньше ели редьку с квасом...? А нонешние только шипят?

  • Smile 1
Posted
7 минут назад, BAA сказал:

Даже не знаю чего вам сказать. Они все такие?

Дык... Как повезет... "Орешки, дяденька, на помойке мешками не валяются... " (С)...

  • Like (+1) 1
Posted
45 minutes ago, Xрюн222 said:

Во всяком случае, практически всегда добавление шунта слышно.

Да что-ж вы за люди такие! Приборы вроде есть. Услышал и замерил. Нет, это не меряется. А у другого слуха нет - у него "не слухается". Можно как-то одно с другим свести? Как размер у скрипок. Который в 4 мм у всех совпадает. равно как и частоты резонансов.

Posted
3 minutes ago, Xрюн222 said:

"Орешки, дяденька, на помойке мешками не валяются... "

На помойке - нет.
Но вот в детстве сидел и на лещине и на вишне, и было на одной орехов, а на другой ягод, как конденсаторов в магазине.
Завтра ESR будет. Но тоже некорректно. Когда разбирал им уже по 10 лет было и на емкость проверял.
Никогда не шунтировал просто так. Вот пленка стоит, так как при десятке ампер и кГц электролита не хватает - греется, хотя прикидывается приличным. Вот к нему сотня пленочного или полсотни керамики - тогда хорошо. Как это скажется на 5 мА - не знаю. Скорее никак, если не входной каскад корректора, где что в питании, то и на выходе.

Posted
11 часов назад, BAA сказал:

Задаетесь пульсацией, узнаете ток (из мощности  или количества получаемого фона) получаете количество и номинал конденсаторов, в зависимости от типа. Визави вам не указ - читайте ЮАМ или Lynx-a (для примера) али учебники, к сожалению, для вузов. Или советские, "В помощь радиолюбителю".
Это правда так просто.

про положительный эффект "шунтирования" ИП ящичком отечественных электролитов (даже - не пленкой) я уже докладывал в другой ветке. Жаль,  электролиты в тумбочке кончились, на еще пару ящичков больше нет ;)

  • Smile 1
Posted
В 27.01.2025 в 14:00, BAA сказал:

Можно как-то одно с другим свести? Как размер у скрипок. Который в 4 мм у всех совпадает. равно как и частоты резонансов.

Размер-то совпадает, однако звучат по-разному. Одна миллионы стоит, а другая только на растопку годится.

Posted
1 hour ago, Вадим Пузанов said:

Размер-то совпадает, однако звучат по-разному. Одна миллионы стоит, а другая только на растопку годится.

А слышат разницу 100 человек на шарике. Остальные не страдают. Что не мешает им наслаждаться музыкой.
Наверное пример был неудачен. Это было таки про конденсаторы. И там можно разводить кроликов.
Если у вас усилитель не масштабирующее устройство, то он не должен, в общем-то, называться усилителем.
Про звучащие конденсаторы: "Пожалуйста не надо". Это живёт в теме, которую никто не читает... почему-то.

  • Hmm... (-1) 1
