О звучании драйверных ламп всех заводов и вариаций исполнения

W_L

By W_L
in Lamp signature

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

По моему опыту, обычные "серые поганки" 60х гг (серый анод, большие прямоугольные отверстия, калужские) вполне чудесно сыграли в пред.каскаде РР на 6п14п...Даже тембрально лучше всяких "хитрых" с В, ЕВ и т.п. Но, некоторая отбраковка имела место.

6н4п, вероятно, интересно попробовать, скажем, в 1й каскад фоно? Как бы туда  в первую очередь просится... Она ж, типа, наша 12AY.

  • Smile 1
  • Replies 187
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

W_L
W_L

Пока что от себя добавлю пост про самую часто использую мною лампу, 6н6п, варианты которой у меня собраны почти в полном составе (не хватает мифической ВИ). Серия радиоламп 6Н6П, фото 1, вариации

Xрюн222
Xрюн222

Дык, сами создаете темы типа этой и потом сами же возмущаетесь, что барыги их быстрее всех читают

W_L
W_L

Надеюсь и мне такие удастся найти, по 6П14П мне вот такие попались, совсем старые, хотя сравнив с ЕВ, ЕР, В, К, фаворитами для меня оказались ЕВ, стоят во 2 каскаде для раскачки 6С33С

Posted Images

W_L Local

W_L

Posted
  • Author
Posted
18 минут назад, Xрюн222 сказал:

По моему опыту, обычные "серые поганки" 60х гг (серый анод, большие прямоугольные отверстия, калужские) вполне чудесно сыграли в пред.каскаде РР на 6п14п...Даже тембрально лучше всяких "хитрых" с В, ЕВ и т.п. Но, некоторая отбраковка имела место.

6н4п, вероятно, интересно попробовать, скажем, в 1й каскад фоно? Как бы туда  в первую очередь просится... Она ж, типа, наша 12AY.

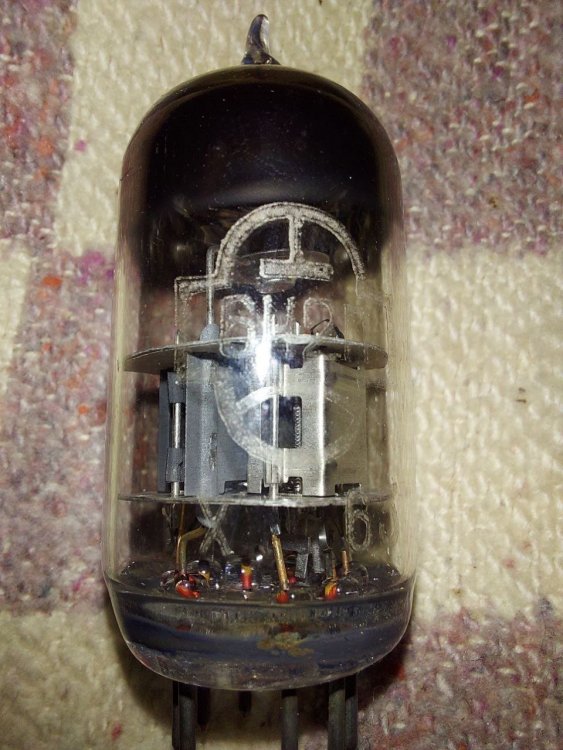

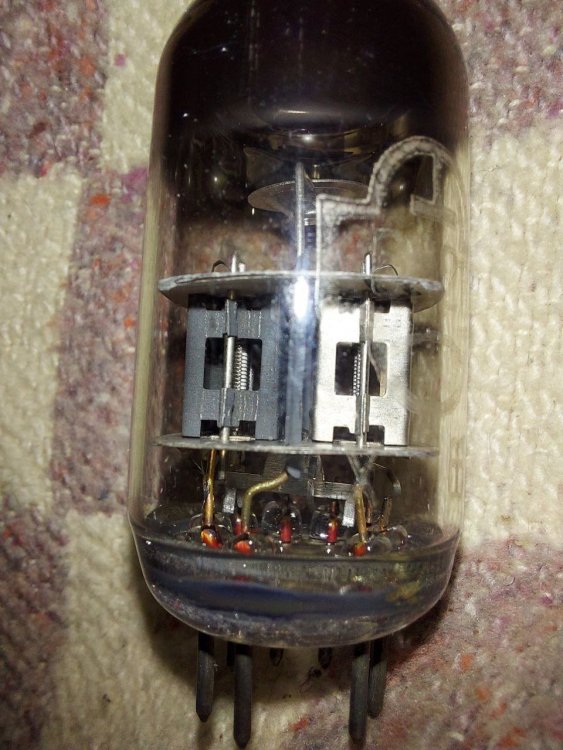

Из интересных 6Н2П попалась однажды вот такая

P.S. фото не мое



Кеша Enthusiast

Кеша

Posted
Posted
1 час назад, W_L сказал:

Лампы с титанированным анодом, но без маркировки В,ЕВ,Е,ЕР это скорее всего просто отбраковка военных по каким-то параметрам, при этом звучат все очень хорошо и разброс между половинками очень маленький

P.S. про индексы старые лампы могли идти без них, с какого года систему индексов ввели точно не знаю, но те же 6Н2П 1950/60х годов вполне могут быть военкой, порой просто ставили штамп на лампе с индексами «ВП»

без маркировки у меня таких нет , а то что сейчас стоят 1980 г  с ромбом , так мне продавец сказал , завод Всход  Калуга , ромб означает военная приемка :smile-31:

  • Smile 1
BAA Master

BAA

Posted
Posted
7 hours ago, Alik_r said:

Думаю панельки для дробей все же существуют:


Это не панельки. Это способ крепежа. Вполне может быть какого-то конкретного завода.

Сергей А Local

Сергей А

Posted
Posted
8 часов назад, BAA сказал:

Это не панельки. Это способ крепежа. Вполне может быть какого-то конкретного завода.

Кстати да. Можно распаять такие лампы на подходящий разьем. Типа ШР например

Кеша Enthusiast

Кеша

Posted
Posted

6н2п  -ев   ромб военка у мня что сейчас , басовитая лампочка оказалось , но по мне она все равно звучит как радиоточка ( ригонда )  вот 12ах7 по микродинамичнее будет

ИМХО

r777 Contributor

r777

Posted
Posted
В 31.01.2025 в 12:01, немой сказал:

Не хватает на фото и списке ламп завода ФОТОН ... начиная с коробчатого анода и последующих лампёх ...

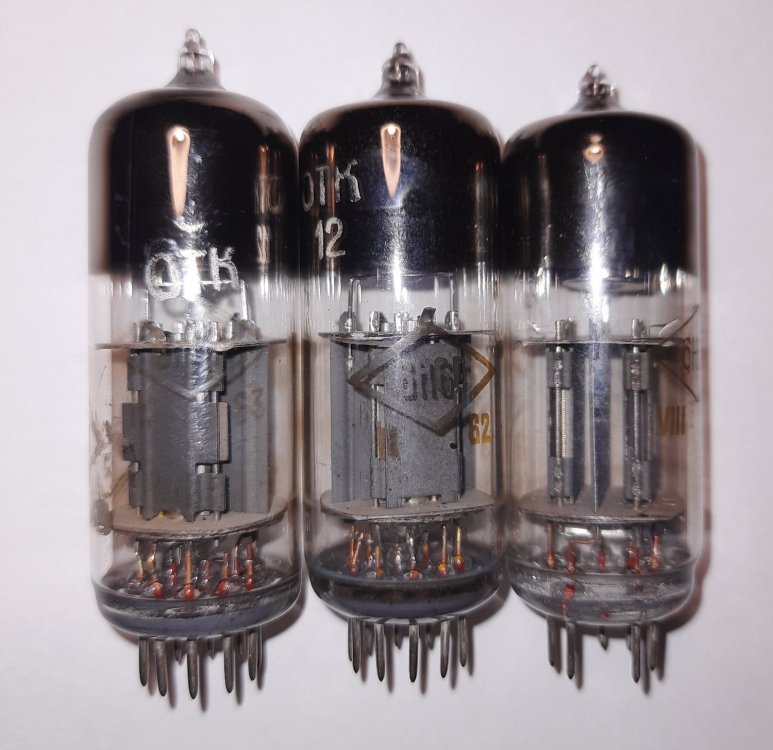

6Н6П, Фотон, Ташкент

Слева с обычным анодом, 1963г., справа 2 - с коробчатым, 1961 и 1962 г.г.


yroxi Community Regular

yroxi

Posted
Posted
В 31.01.2025 в 15:20, W_L сказал:

Добавлю пост о лампах 6н1п, производились они многими заводами...



В драйвере к 300В, после долгого подбора встала 6Н23П (ЕСС88). Решил попробовать 6Н1П и удивился, больше драйв, больше объем (воздух)... Из 6Н1П только, есть  разных годов Калуга и действительно отличаются, даже примерно одних годов. Есть например, с геттером на двух проволочках и с блестящей перегородкой между триодами и вторая, геттер на одной проволочке и перегородка, цвета анодов, так первая серая как солдатский сапог, вторая, (без подробностей) гораздо лучше, первую просто слушать не хочется.... Перебирать конечно интересно, но их столько, крыша поедет... Заказал НЭВЗ 60х, попробую, но как у Вас на фото с тройной слюдой, не видел...  Почему же такое различие?  "Геометрия" электродной системы, одинаковая. Про коробчатый анод  не говорю, читал, что это прототип электродной системы 6Н3П.   Металл? Покрытие катода?...

W_L Local

W_L

Posted
  • Author
Posted
36 минут назад, yroxi сказал:

В драйвере к 300В, после долгого подбора встала 6Н23П (ЕСС88). Решил попробовать 6Н1П и удивился, больше драйв, больше объем (воздух)... Из 6Н1П только, есть  разных годов Калуга и действительно отличаются, даже примерно одних годов. Есть например, с геттером на двух проволочках и с блестящей перегородкой между триодами и вторая, геттер на одной проволочке и перегородка, цвета анодов, так первая серая как солдатский сапог, вторая, (без подробностей) гораздо лучше, первую просто слушать не хочется.... Перебирать конечно интересно, но их столько, крыша поедет... Заказал НЭВЗ 60х, попробую, но как у Вас на фото с тройной слюдой, не видел...  Почему же такое различие?  "Геометрия" электродной системы, одинаковая. Про коробчатый анод  не говорю, читал, что это прототип электродной системы 6Н3П.   Металл? Покрытие катода?...

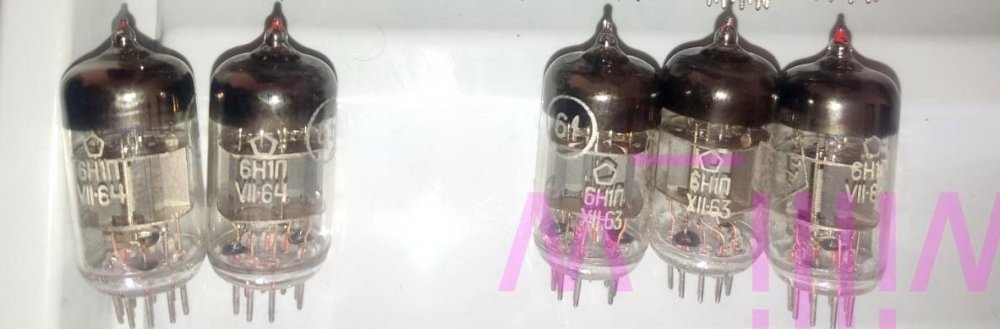

Советую поискать и попробовать НЭВЗ 50х/60х годов (логотип завода пятиугольник), те играют лучше новоделов.


  • Like (+1) 1
W_L Local

W_L

Posted
  • Author
Posted
40 минут назад, yroxi сказал:

В драйвере к 300В, после долгого подбора встала 6Н23П (ЕСС88). Решил попробовать 6Н1П и удивился, больше драйв, больше объем (воздух)... Из 6Н1П только, есть  разных годов Калуга и действительно отличаются, даже примерно одних годов. Есть например, с геттером на двух проволочках и с блестящей перегородкой между триодами и вторая, геттер на одной проволочке и перегородка, цвета анодов, так первая серая как солдатский сапог, вторая, (без подробностей) гораздо лучше, первую просто слушать не хочется.... Перебирать конечно интересно, но их столько, крыша поедет... Заказал НЭВЗ 60х, попробую, но как у Вас на фото с тройной слюдой, не видел...  Почему же такое различие?  "Геометрия" электродной системы, одинаковая. Про коробчатый анод  не говорю, читал, что это прототип электродной системы 6Н3П.   Металл? Покрытие катода?...

В моем усилителе на 6С33С именно они стоят в 1 каскаде в режиме МЮ повторителя, далее 6П14П-ЕВ с резистивной нагрузкой в виде ППБ-25 на 4.7ком и потом уже 6С33С

yroxi Community Regular

yroxi

Posted
Posted
32 минуты назад, W_L сказал:

Советую поискать и попробовать НЭВЗ 50х/60х годов (логотип завода пятиугольник), те играют лучше новоделов.


Я похожие  заказал, попробую...


W_L Local

W_L

Posted
  • Author
Posted

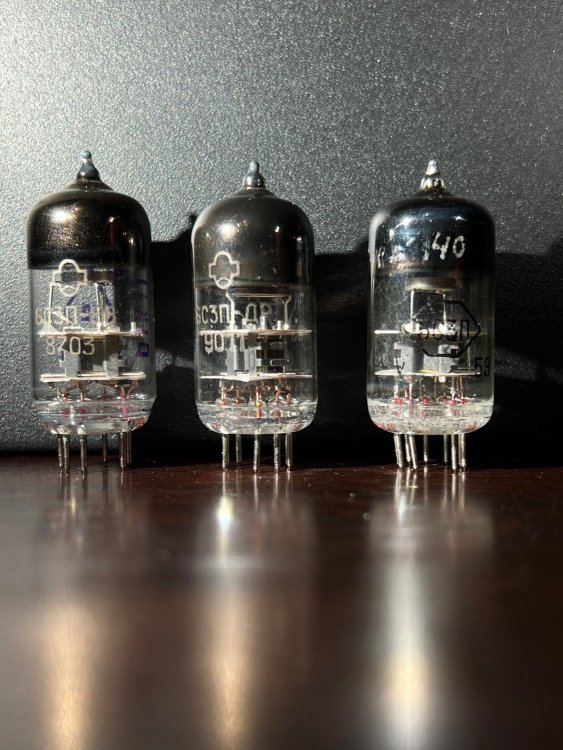

6С3П

Производилась на Саратовском Рефлекторе и Фрязинском заводе по звучанию лампа очень похожа по характеру звука на 6Н1П, со всеми ее преимуществами и недостатками, но имеет немного более выразительные ВЧ частоты, вариации ЕВ и ДР по звуку не отличаются совсем, первые скорее всего просто отбраковка вторых, слушал в паре с 6Н26П, версия Фрязинского завода имеет более выразительные НЧ и больший «объем» в звуке, в целом если такие лампы есть под рукой и вторая половника лампы 6Н1П не нужна, то можно рассматривать как замену.


W_L Local

W_L

Posted
  • Author
Posted

6С4П

Производилась на Саратовском Рефлекторе и Фрязинском заводе, по звуку лампа имеет некую «жесткость», схожа с 6Н2П с титанированными анодами, хоть по конструктиву внешне выглядит полностью, как 6С3П, но свой характер имеет, имеет крайне выраженные НЧ, частоты, СЧ и ВЧ так же присутствуют, но их как-будто не хватает, Фрязинская 6С4П по звуку почти не отличается от Саратовской, в оконечном каскаде использовал 6Н26П, любителям НЧ данная лампа явно понравится (коим я и являюсь)


CHEL_EV Proficient

CHEL_EV

Posted
Posted

Крутизна 6С3П намного выше чем у 6Н1П, и характер звука ну ни как не может быть похожим на 6Н1П. Усиление у 6С3П тоже выше. Да и токами сетки она страдает. Хотя в целом, отыгрывает чисто, но не везде пойдёт. Вместо неё лучше ставить 6Ж11П, или 6Ж43П-Е с одним анодом

А вот лучшей заменой для половинки 6Н1П, будет 6Ж3П в триоде. По усилению одинаковы, а по звуку, даже 6Ж3П будет получше.

  • Smile 1
W_L Local

W_L

Posted
  • Author
Posted
2 часа назад, CHEL_EV сказал:

Крутизна 6С3П намного выше чем у 6Н1П, и характер звука ну ни как не может быть похожим на 6Н1П. Усиление у 6С3П тоже выше. Да и токами сетки она страдает. Хотя в целом, отыгрывает чисто, но не везде пойдёт. Вместо неё лучше ставить 6Ж11П, или 6Ж43П-Е с одним анодом

А вот лучшей заменой для половинки 6Н1П, будет 6Ж3П в триоде. По усилению одинаковы, а по звуку, даже 6Ж3П будет получше.

Похоже нужно будет и их попробовать, пока макет не разобрал, пентоды в пред каскад пока не ставил от слова совсем

Юрий_Б Local

Юрий_Б

Posted
Posted

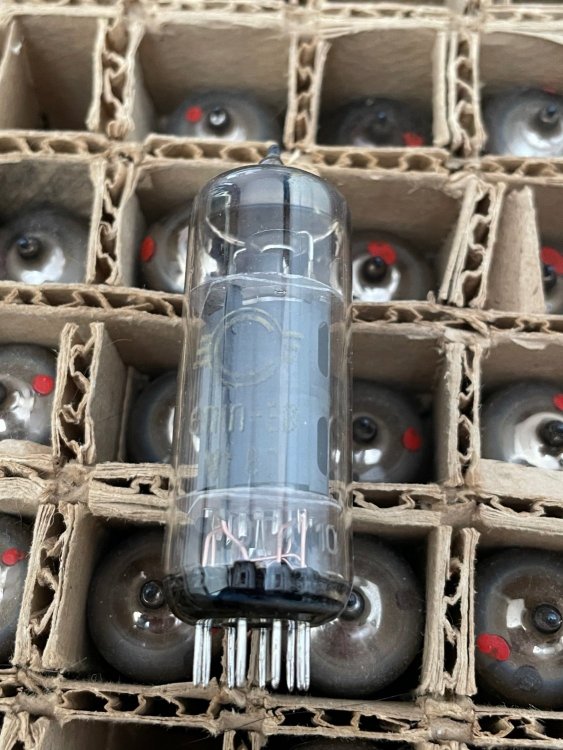

Только что, Kroul сказал:

красная метка на этих лампах.

Прошла входной контроль предприятия-получателя (ЦЗЛВК).

Kroul Enthusiast

Kroul

Posted
Posted
14 минут назад, Юрий_Б сказал:

Прошла входной контроль предприятия-получателя (ЦЗЛВК).

Спасибо, вот если бы ещё подсказали что значит цзлвк)).

Kroul Enthusiast

Kroul

Posted
Posted (edited)

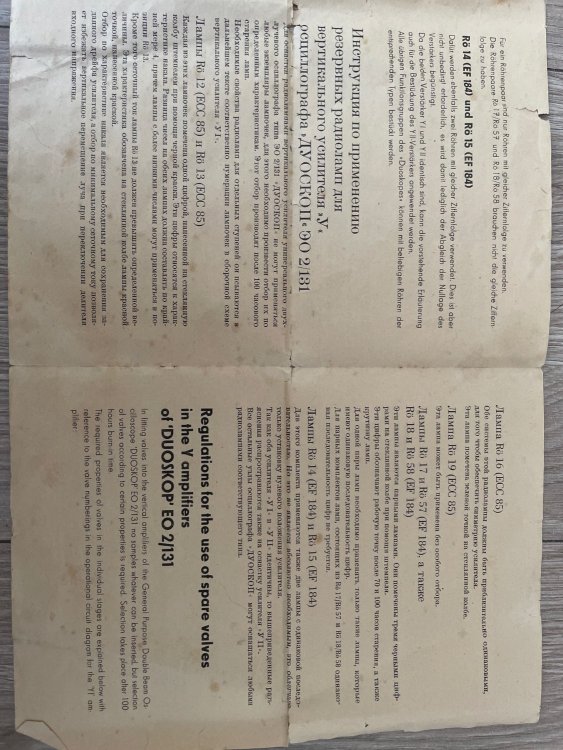

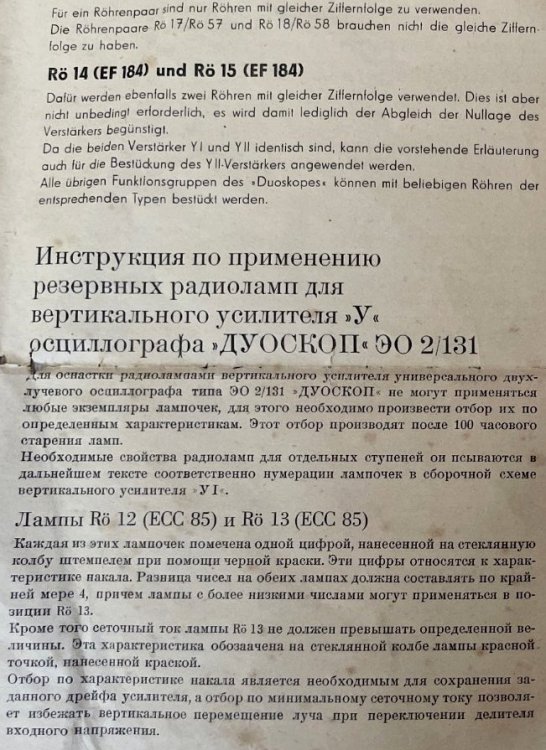

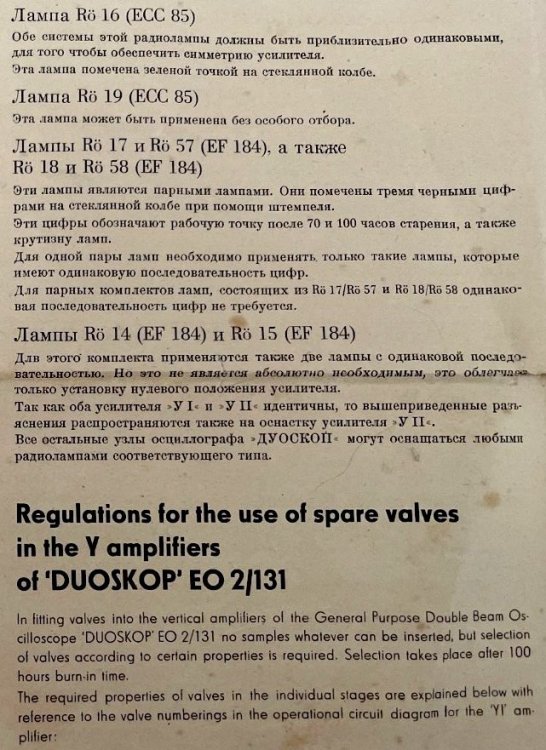

Для тесловских ламп есть такая информация.





Edited by Ollleg
корректировка
Stan Marsh Mentor

Stan Marsh

Posted
Posted
30 минут назад, Kroul сказал:

что значит цзлвк

Центральная заводская лаборатория входного контроля.

  • Like (+1) 2
  • Thanks (+1) 1
Kroul Enthusiast

Kroul

Posted
Posted
2 минуты назад, Stan Marsh сказал:

Центральная заводская лаборатория входного контроля.

Да, это я расшифровал, хотелось узнать по каким критерия отбирались.

W_L Local

W_L

Posted
  • Author
Posted
Только что, Kroul сказал:

Да, это я расшифровал, хотелось узнать по каким критерия отбирались.

Соответствию паспортным характеристикам к изделию

W_L Local

W_L

Posted
  • Author
Posted
4 минуты назад, Kroul сказал:

Да, это я расшифровал, хотелось узнать по каким критерия отбирались.
