45 минут назад, чатем сказал:

Почему у этой бумаги в масле такой низкий тангенс угла потерь?

Скорее всего резонанс на частоте измерения, попробуйте на другой частоте. У меня так К78-2 2,2мкФ имеют тангенс 0,0000 на частоте 10кГц, на остальных частотах показания вменяемые.

  • Thanks (+1) 1
Posted

Для чатем, когда-то делал прибамбас для жестчение ламп и там был выход для формовки электролитов. Уже лет 5 не пользуюсь, просто нет не об ходимости стоит в гараже где моя мастерская.IMG_20250119_112128.thumb.jpg.2d02f5293d4333e430e4187c2c59a82a.jpg

Posted
21 час назад, Russ3000 сказал:

Скорее всего резонанс на частоте измерения, попробуйте на другой частоте. У меня так К78-2 2,2мкФ имеют тангенс 0,0000 на частоте 10кГц, на остальных частотах показания вменяемые.

Вроде бы - тангенс это потери активные, наличие/отсутствие резонанса на них не влияет?...

Posted
1 час назад, alex2203 сказал:

Для чатем, когда-то делал прибамбас для жестчение ламп и там был выход для формовки электролитов. Уже лет 5 не пользуюсь, просто нет не об ходимости стоит в гараже где моя мастерская.IMG_20250119_112128.thumb.jpg.2d02f5293d4333e430e4187c2c59a82a.jpg

А сколько стОит? В Москве?

Posted
30 минут назад, чатем сказал:

А сколько стОит? В Москве?

Ну не знаю. Для упрощения делалось на трансформаторе тс-180, на смещение отдельный трансформатор плюс приборы, переключатели, разъемы. Уже не помню ,но по-моему ничего не покупал, то что было под рукой. прошло много лет.

Posted
1 час назад, alex2203 сказал:

Ну какая Москва, Краснодарский край, моя деревня, было с комплектующими напряг.

Жаль, далековато.Вообще то я собрал простейший стендик для формовки электролитов на ЛАТре и одном диоде, нормально формуются.

У меня есть прибор для измерения параметров ламп Л3-3, надо посмотреть можно ли его использовать как стенд для опробования звучания различных ламп в однотактном однокаскадном включении. Хотел такой собрать  на ВУП, потом что то передумал.Есть еще мощный ЛАТР. на нем можно. Или этот прибор задействовать, все напряжения там есть, ламповых панелек куча разных под разные лампы. надо инструкцию к нему почитать.

Новый измеритель Л3-3, 1975 г., СССР

Новый измеритель Л3-3, 1975 г., СССР

Posted


Вот NP0 конденсатор, вот это я понимаю, измерено на 100кГц. На 1кГц Q 650, остальное тоже самое.

Поставил в корректор, звук радует.

  • Smile 1
Posted

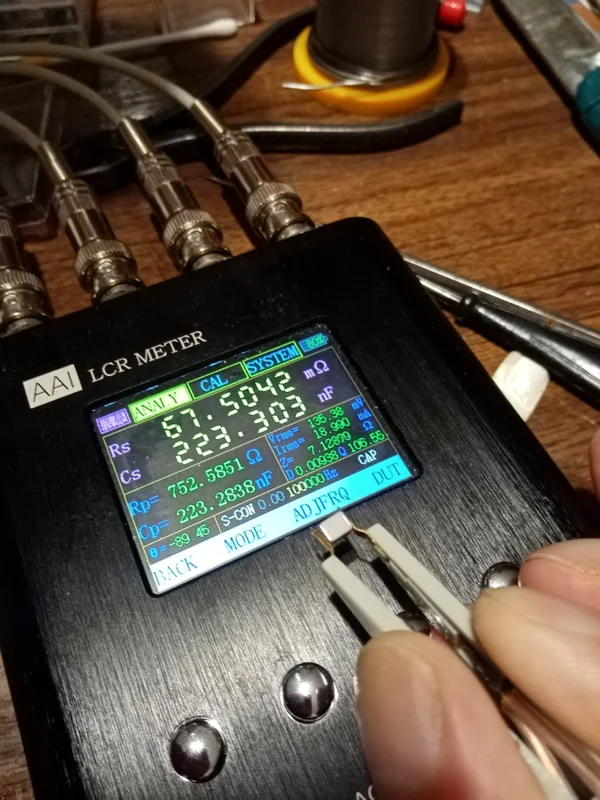

Какой хороший прибор. Дорогой наверное? А почему у него так много подключений - 4 кабеля? Куда он подключается? И где у него ESR показывается?

Posted

4 кабеля гораздо надежнее чем 2, оборвать практически невозможно. ESR показывает в верхней строчке, но можно и сосчитать в уме, если Z=7.13 Ом, а мы знаем частотное сопротивление конденсатора на данной частоте

formula1

Получается примерно 6,85 Ом, то разница как раз и будет показывать последовательное сопротивление до идеального конденсатора, вожделенный ESR.

Прибор интересный и удивил меня в положительном ключе, не шибко дорогой для своих возможностей, которые с лихвой перекрывают потребности для домашнего применения.

Posted

"Разница" между Хс и ESR, насколько я помню, считается, как минимум,через корень из разницы квадратов...

Posted

На производстве конденсаторов мерили напрямую: подавали  ток 1А 100 или 1000Гц и мерили падение напряжения на обкладках в мВ, делили одно на другое и получали последовательное сопротивление в мОм. Да, емкость была 100Ф и более.

Posted

Полагаю, для остальных тоже подойдет, емкость знаем, Z измеряем, вычитаем одно из другого, в остатке искомая величина, каким боком там квадраты?  Наверное справедливо для относительно низких частот, где индуктивность не вносит большой погрешности.


Posted
11 часов назад, Russ3000 сказал:

Вот NP0 конденсатор, вот это я понимаю, измерено на 100кГц. На 1кГц Q 650, остальное тоже самое.

А зачем измерять на частоте 100 000гц? Мирон63 тоже кажется измеряет то ли на 10 000гц, то ли на 1000 000гц.А на частоте 1000гц какой ESR будет у этой емкости? А на частоте 100гц?

Posted
7 минут назад, Russ3000 сказал:

Полагаю, для остальных тоже подойдет, емкость знаем, Z измеряем, вычитаем одно из другого, в остатке искомая величина, каким боком там квадраты?  Наверное справедливо для относительно низких частот, где индуктивность не вносит большой погрешности.


Квадраты, квадраты... ибо мнимые числа.

Posted
1 час назад, Russ3000 сказал:

4 кабеля гораздо надежнее чем 2, оборвать практически невозможно. ESR показывает в верхней строчке, но можно и сосчитать в уме, если Z=7.13 Ом, а мы знаем частотное сопротивление конденсатора на данной частоте

formula1

Получается примерно 6,85 Ом, то разница как раз и будет показывать последовательное сопротивление до идеального конденсатора, вожделенный ESR.

Получается 0,28 ома. А на приборе 67,5 миллиома - что то не сходится? 280 мОм и 67,5 мОм - разница в 4 раза.

И сопротивление 752,5851 ома - это что за сопротивление и на какой частоте?

И что то тангенс великоват - 0,01 почти. Не? У меня для бумаги на 100гц получилось 0,003. А на 1000гц вообще в районе нуля, точнее не определяется. А тут 100 000гц и тангенс 0,01.

Posted
19 минут назад, Rezvoy сказал:

Квадраты, квадраты... ибо мнимые числа.

Да, попутал Z и Хс. Сложно работать с мелкими емкостями, толи дело 100Ф, емкость мерили: вдули ему ток 10А, включили секундомер и смотрим пока зарядится на 10В :)

Posted
5 hours ago, чатем said:

А почему у него так много подключений - 4 кабеля?

Опять читать не пробовали? Про шунты слышали? С 4-мя выводами?

Posted

Измерил полипропилен не маленькой емкости.

100 Гц
45,9 мкФ
D 0,000 - ниже уровня измерений
Q 1339
ESR 0,00 Ом ниже уровня измерений
-90 град

1 кГц
45,88 мкФ
D 0,008
Q 117
ESR 0,02 Ом
-89,4 град

10 кГц
46,2 мкФ
D 0,088
Q 11,24
ESR 0,03 Ом
-84,8 град

Измерения проведены на приборе DER EE LCR meter DE-5000

  • Thanks (+1) 1
Posted
8 минут назад, Russ3000 сказал:

Замерил пропилен КЗК белый

56мкФ250В

8,2 мкФ максимум в этой серии. Может у вас 5,6?
