Без выходного трансформатора на 10 х 6с19п

Климентий
 Share

Recommended Posts

  • Replies 795
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Ну звучит они довольно непохоже на трансформаторный усилитель... Но НЧ тут прямо хорошие... Несмотря на то что колонки у меня полочные... С полноразмерной акустикой еще не проверял... Нет рядом полнор

Климентий
Климентий

Медленно идем вперед... Осталось все соединить...

Климентий
Климентий

Сделал, софт старт анодного на мощном реле. Распаял накалы. Смещение рапаял. Все четко. Завтра анодное распаяю и запуск... Погрел немного лампы...

Posted Images

Климентий Local

Климентий

Posted
  • Author
Posted
17 минут назад, RSD сказал:

  Не слишком близко 6с19п?



Выше обсуждали уже... Это макет для лабораторной работы... Будет куллер небольшой для охлаждения... 🧊

чатем Local

чатем

Posted
Posted

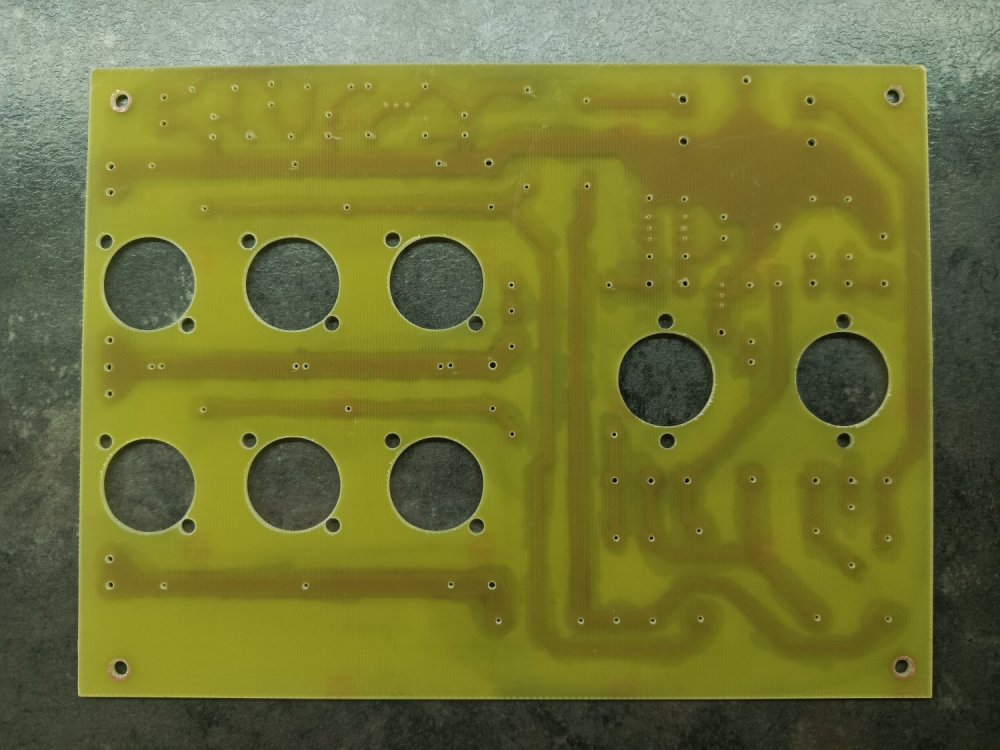

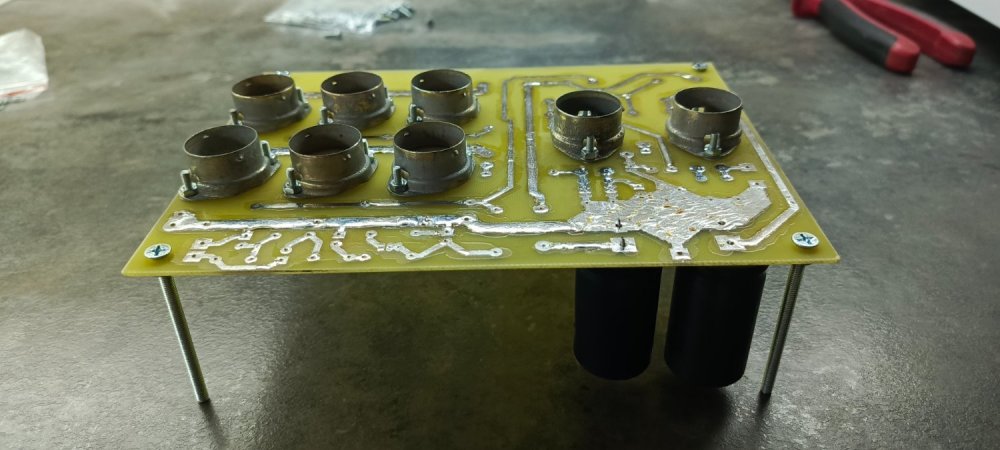

А дорожки не перегреются и не отскочат от текстолита? Ведь такое бывает при их перегреве при паянии. Они же приклеены и насколько тот клей термостойкий?

Dolboyacher Local

Dolboyacher

Posted
Posted

Тоже об этом подумал, но это же пока макет. Думается, в конечной стадии, Климентий это всё учтёт и сделает как надо, потому, что знает и может :smile-50:

чатем Local

чатем

Posted
Posted
42 минуты назад, Андрей63 сказал:

Вроде хотели лампы со стороны печатных проводников устанавливать, чтоб конденсаторы не грелись.

Кстати да........почему поменяли? А накал будет навесным монтажем? Печка наверное будет еще та?

Кстати кулер может и не особо помочь, так как будет разносить горячий воздух вокруг. И возможно сам будет сильно нагреваться. Ладно, посмотрим как будет работать.В крайнем случае экраны можно поставить.И хотели отверстия в плате вокруг ламп сделать, чтобы конвекция воздуха была бы получше - не сделали.

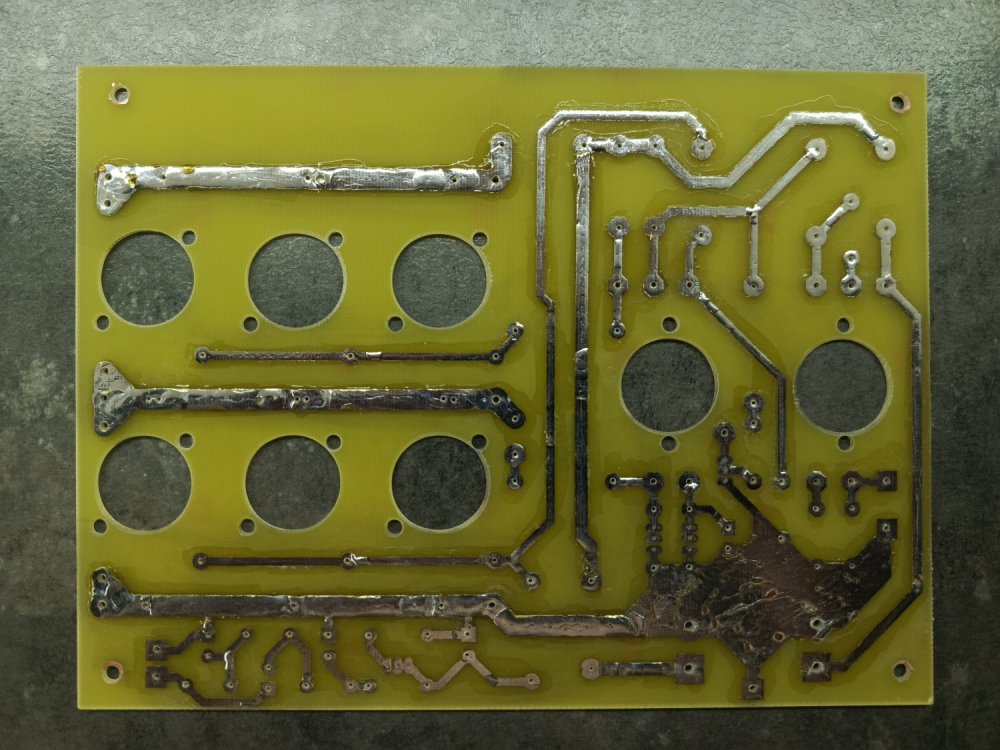

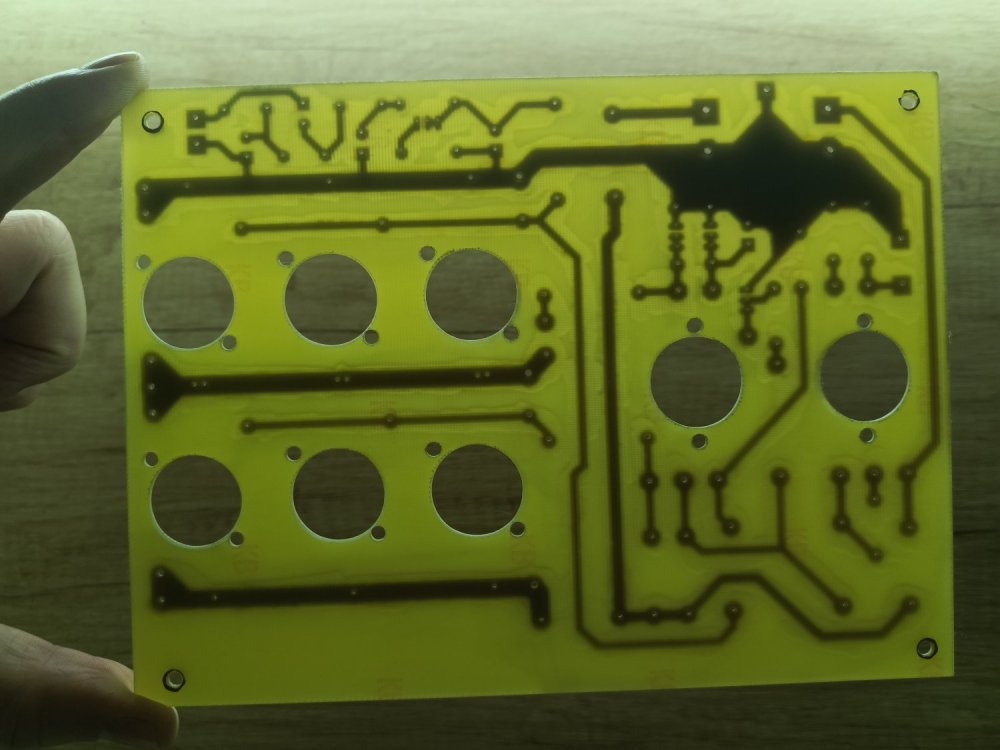

И надо ли было облуживать дорожки? Зачем? Это же может ухудшить их охлаждение. Ладно, надо пробовать, может все опасения и напрасны.

чатем Local

чатем

Posted
Posted

https://pselectro.ru/articles/fr4-temperature-conditions

Вот полезно будет почитать про температуру стеклования стеклотекстолита и что происходит с платой и дорожками при ее превышении. Для обычного стеклотекстолита она равна 135 градусов. А нагрев платы в зоне ламп может быть и выше возможно. В любом случае есть вероятность отслоения дорожек.

Климентий Local

Климентий

Posted
  • Author
Posted
2 часа назад, Андрей63 сказал:

Вроде хотели лампы со стороны печатных проводников устанавливать, чтоб конденсаторы не грелись.

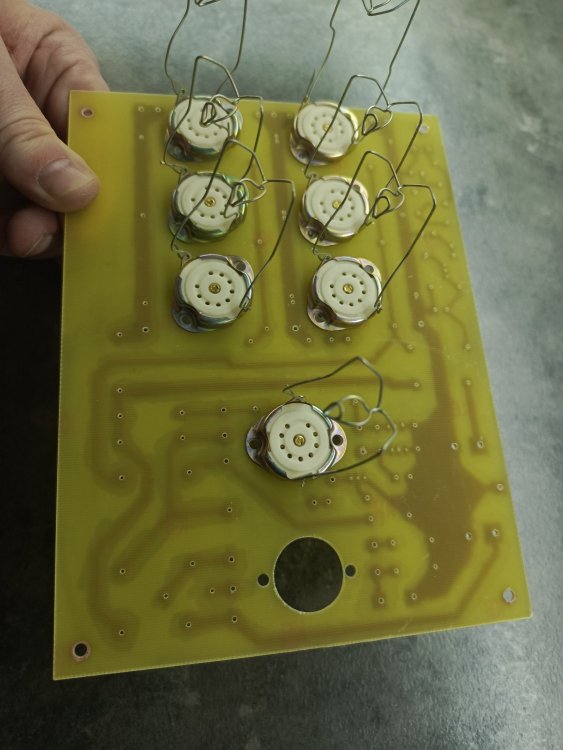

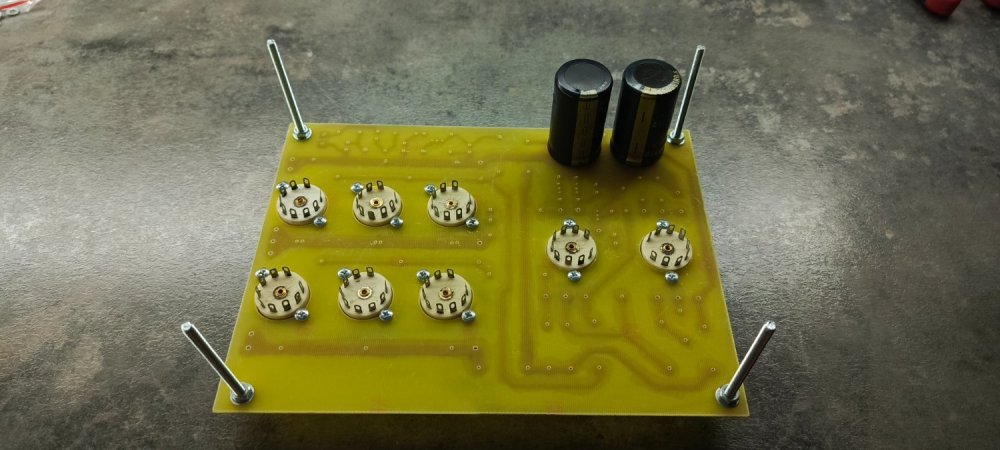

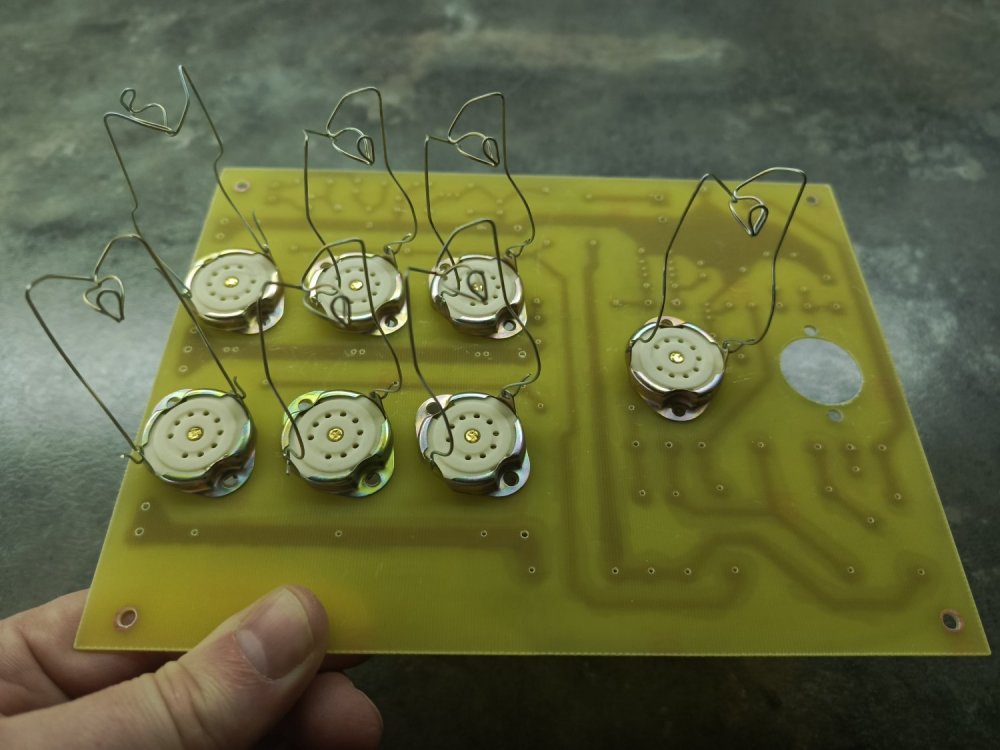

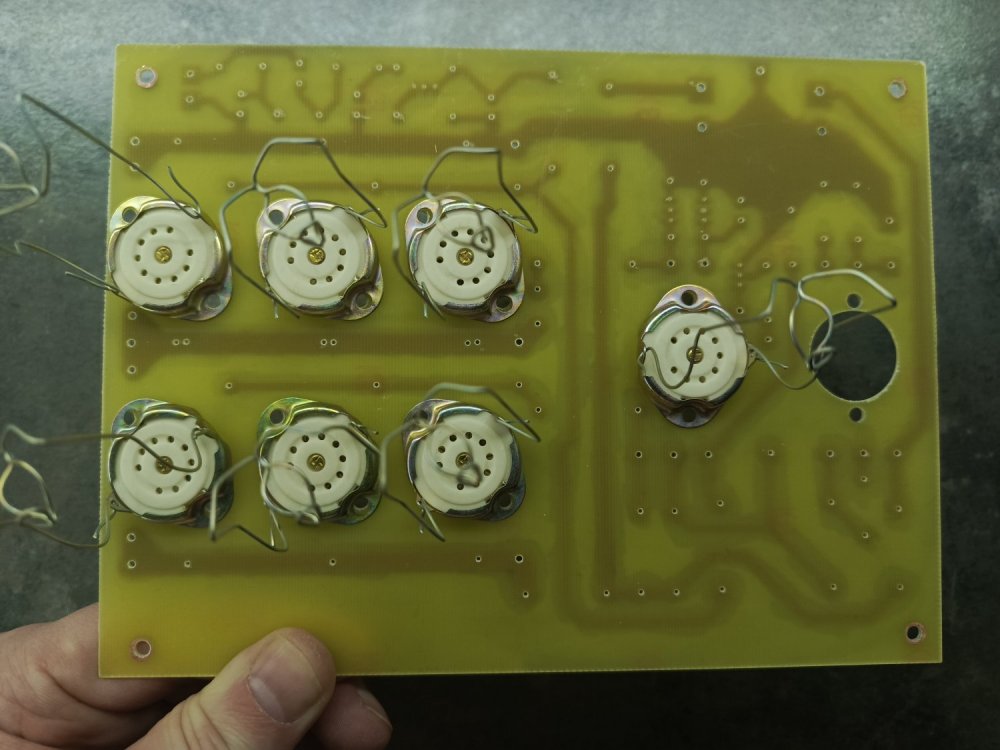

Да все будет как обсуждали... Панельки просто для примерки на плату поставил... Конечно лаипы будут со стороны дорожек...а касательно перегрева... Как же аналогичные усилители, работают на платах где панельки напрямую запаяны в плату? Станислав выкладывал фото отл американского и японского....

немного терпения... Времени мало свободного... Делаю вечерами после работы и основных дел... Можно сказать ночью... Ради разрешения спора... Хорошо или плохо это отл...

  • Like (+1) 1
чатем Local

чатем

Posted
Posted
9 часов назад, Климентий сказал:

Как же аналогичные усилители, работают на платах где панельки напрямую запаяны в плату?

И 6С19П? И 6С33С? Температура баллона 250-260 градусов. Может там стеклотекстолит другой с температурой стеклования 180 градусов? Хотя можно попробовать, эксперимент - святое дело. Тем более, что это макет. У меня есть фольгированный двухсторонний фторопласт( дорогой, зараза), правда не знаю как там у него с перегревом и механическими напряжениями при этом. Для звука наверное он лучше, чем стеклотекстолит, хотя на нем ничего не делал, все монтирую навесным монтажем, даже микросхемы. И вообще не понимаю зачем нужны платы в ламповых усилителях, особенно если их делаешь 1-2 штуки, а не на поток. И массив дерева воспламеняется при температуре порядка 350 градусов, если что.Фторопласт вроде бы держит 200 градусов.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Давайте не путать температуру наиболее нагретой части ЭВП, с реальной температурой, скажем, панельки.

Кстати, в усилителе GRAAF на печатной плате закреплены длинные цанговые трубочки, в которые и вставляются ножки 6С33С. Часто панельки не впаивают, а относят от ПП и соединяют с ней проводочками.

Климентий Local

Климентий

Posted
  • Author
Posted

У меня лампы 6с41с на карболитовых панельках работают не первый год... Хотя все говорят что панели сгорят...

Проверим ... На то он и эксперимент... Есть у меня пара хитростей для монтажа панелек ламповых на текстолит... Покажу...

Климентий Local

Климентий

Posted
  • Author
Posted
Только что, Stan Marsh сказал:

Давайте не путать температуру наиболее нагретой части ЭВП, с реальной температурой, скажем, панельки.

Кстати, в усилителе GRAAF на печатной плате закреплены длинные цанговые трубочки, в которые и вставляются ножки 6С33С. Часто панельки не впаивают, а относят от ПП и соединяют с ней проводочками.

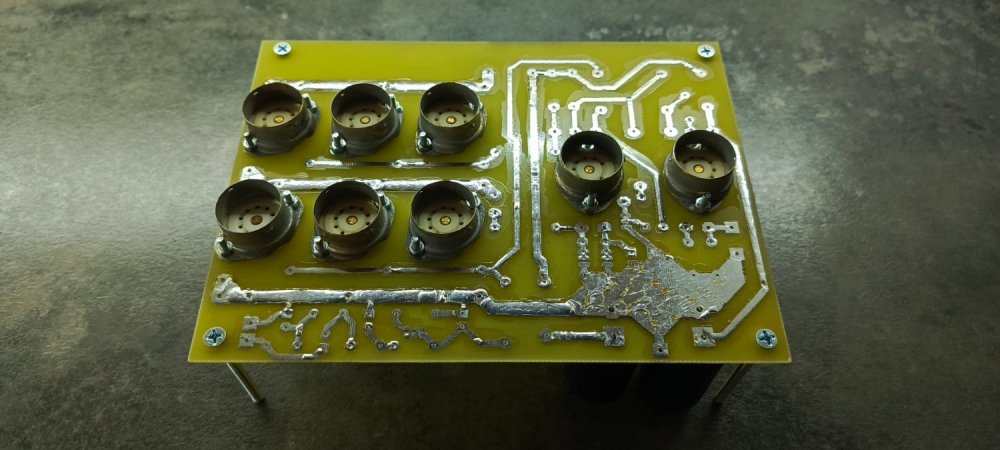

Именно так я и делаю... Панельки монтирую с зазором от платы о соединяю проводами... Надежность на порядок возрастает, тк нет перегрева места пайки... И при смене ламп панелька свободно от платы живет...и нет нагрузки на пайку...

  • Like (+1) 2
  • Smile 1
KUE Proficient

KUE

Posted
Posted

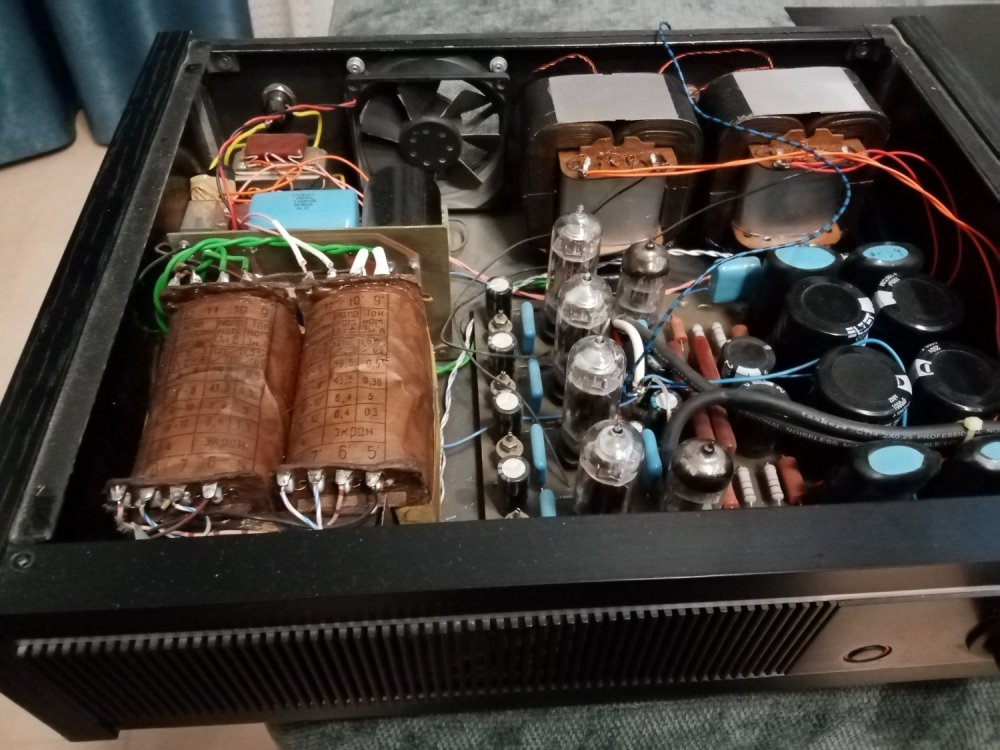

Если плата с металлизированными отверстиями, то можно и в плату. Отодрать дорожку не получится. У меня в усилителе по две в параллель. Карболитовые панельки впаяны в самодельную плату. Корпус полностью закрыт, щели в передней панели и сзади вентилятор в пол напряжения. Работает на разряжение (на вытяжку). Главное создать максимально эффективное направление потока. Нагрев верхней крышки мах. град. 40.


чатем Local

чатем

Posted
Posted
7 часов назад, Stan Marsh сказал:

Часто панельки не впаивают, а относят от ПП и соединяют с ней проводочками.

Вот это правильно.

Климентий Local

Климентий

Posted
  • Author
Posted
7 часов назад, KUE сказал:

Если плата с металлизированными отверстиями, то можно и в плату. Отодрать дорожку не получится. У меня в усилителе по две в параллель. Карболитовые панельки впаяны в самодельную плату. Корпус полностью закрыт, щели в передней панели и сзади вентилятор в пол напряжения. Работает на разряжение (на вытяжку). Главное создать максимально эффективное направление потока. Нагрев верхней крышки мах. град. 40.


Ну вот и ответ на вопрос расположении ламп... В данной конструкции лампы расположены близко относительно деталей и относительно друг друга, расположены со стороны деталей, в закрытом корпусе, минимальная вентиляция обеспечивает нормальный температурный режим в корпусе.

А у меня лампы расположены на противоположной стороне платы от деталей, и на открытом воздухе без корпуса... Да плате и лампам получается вообще ничего не будет страшного при такой компоновке как у меня 😂

Скоро проверим... 😏

Xрюн222 Mentor

Xрюн222

Posted
Posted
5 минут назад, Meshochnik сказал:

кто там насчёт теплоотвода сомневался?Screenshot_42.jpg.3966b1ba6ae26f86aabb7fc756e890b0.jpg

А это, часом, не куча триггерных ячеек? Или это именно ОТЛ винтаже аудио?

  • Smile 1
BAA Master

BAA

Posted
Posted
2 minutes ago, Meshochnik said:

кто там насчёт теплоотвода сомневался?

Главное в физике не сомневаться. Функционал неизвестен. Если там 1-1,5 ватта на лампу плюс накал - то пойдет.
Все видели 75 ватт лампу накаливания... не так ли. Там стекло обычное и все уходит через излучение. Здесь похуже, но 5...10 см кв на ватт вполне хватит.

чатем Local

чатем

Posted
Posted
43 минуты назад, Meshochnik сказал:

кто там насчёт теплоотвода сомневался?Screenshot_42.jpg.3966b1ba6ae26f86aabb7fc756e890b0.jpg

А они, лампы. что. на стеклотекстолите с дорожками установлены? И потом - мощности у них совершенно другие. Хотя скоро узнаем были ли наши опасения напрасны или нет.
