6 часов назад, Stan Marsh сказал:

Тут можно воспользоваться изобретением не отечественных, а английских учёных. С помощью пары конденсаторов и диодного моста получить плюс триста к основному для предварительных каскадов. Я завсегда так делаю.



Большая просадка под нагрузкой получается при питании через кондеры?

Posted

Нугрузочная будет примерно такая?


Значит раскачку надобно амплитудой за 80в.

Сдаётся мне что 6Ж43П в "триоде" столько не выдаст. У неё мю будет  где то 44, а с таким анодным резистором конечно гораздо меньше.

Или от усилителя не планируется получить максимум мощности?

Posted
Только что, жек69 сказал:

Большая просадка под нагрузкой получается при питании через кондеры?

В зависимости от потребляемого тока. Скажем, 1мкФ имеет реактивное сопротивление 3,18кОм. Если мост подключён через два конденсатора по 1мкФ, а ток, скажем, 10мА, то переменное напряжение будет меньше на 64 вольта (3,18*2*10=64В).

Xc = 1/(2πƒC)

Posted
11 минут назад, ТимВал сказал:

примерно

Чуть другая.



11 минут назад, ТимВал сказал:

амплитудой за 80в

Примерно 70В.



11 минут назад, ТимВал сказал:

Сдаётся мне что 6Ж43П в "триоде" столько не выдаст.

Да, 2В надо подавать ей на сетку, кривенько получается. Входной каскад поменяем.

  • Like (+1) 1
Posted

делал когда-то давно усилитель на 6э5п + 6с41с...

можно аналогично сделать на 6с19п...

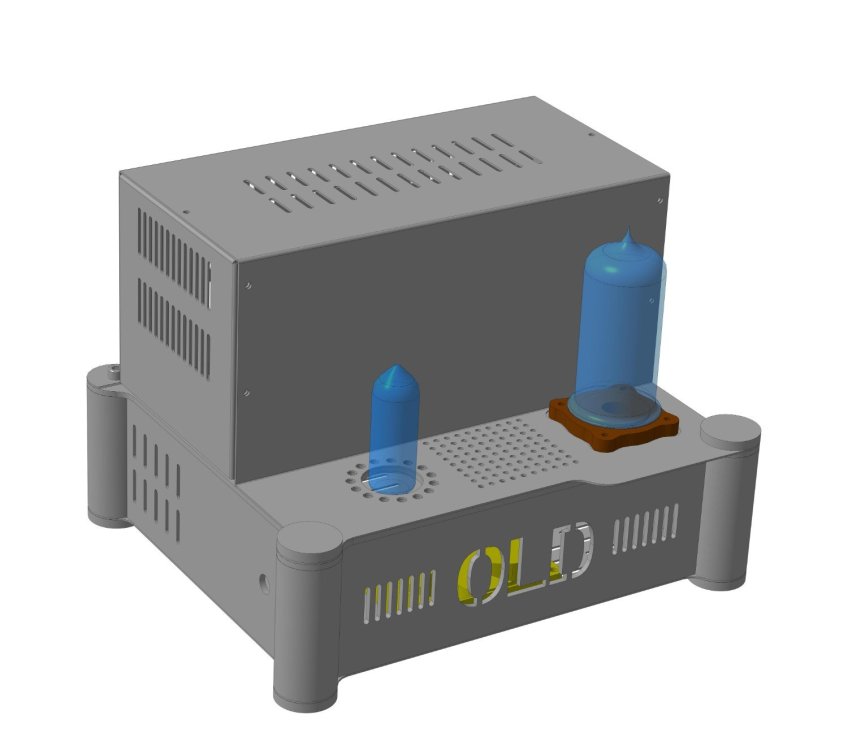

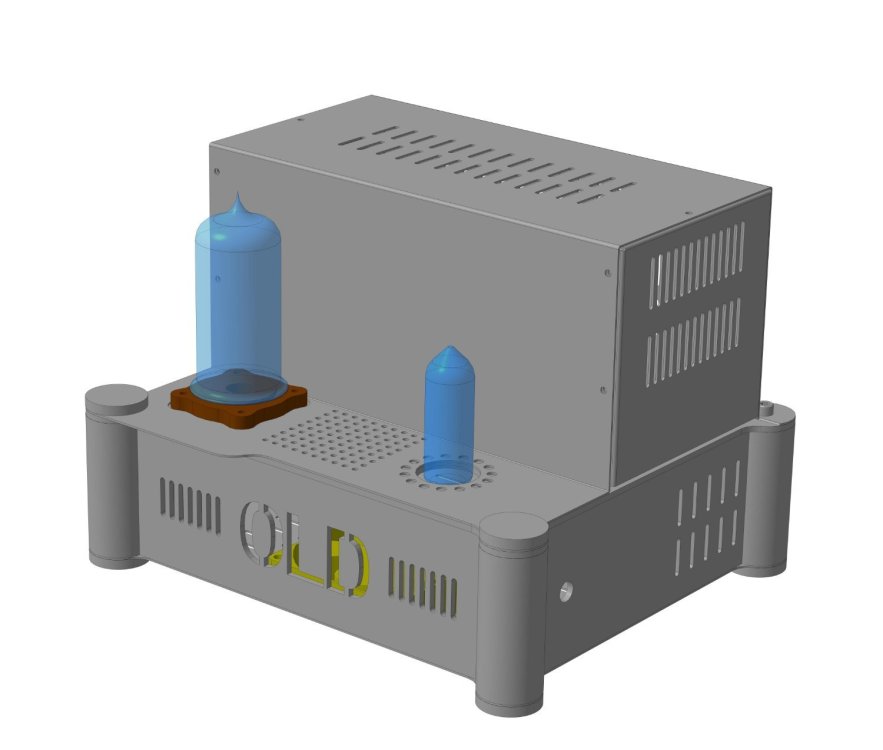

Печатка и схема...работало все отлично в формате моноблоков...

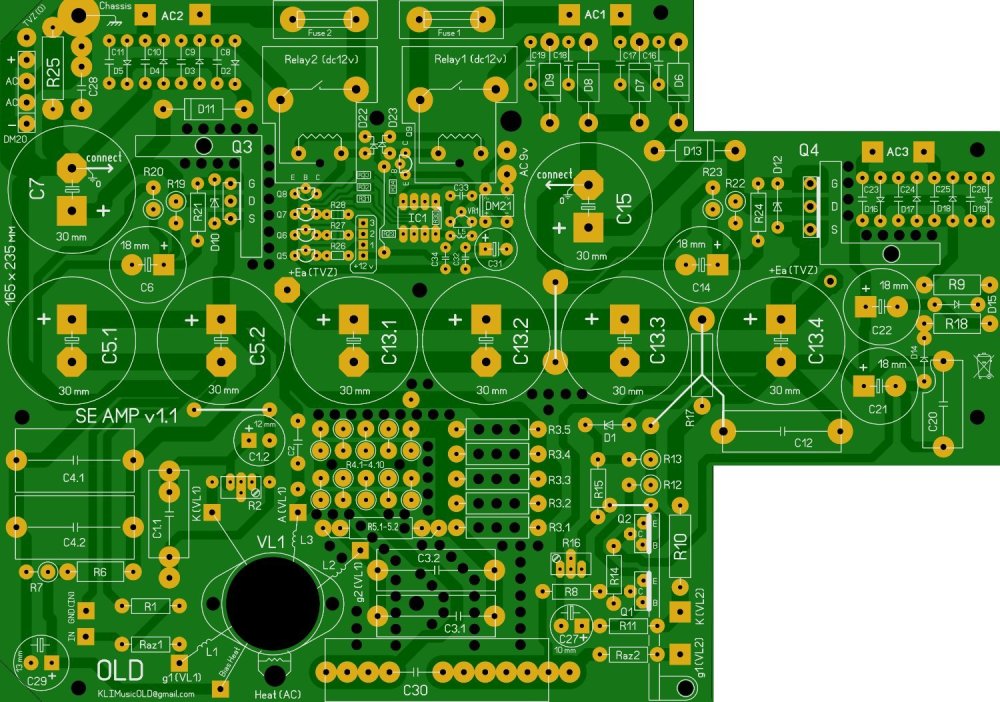

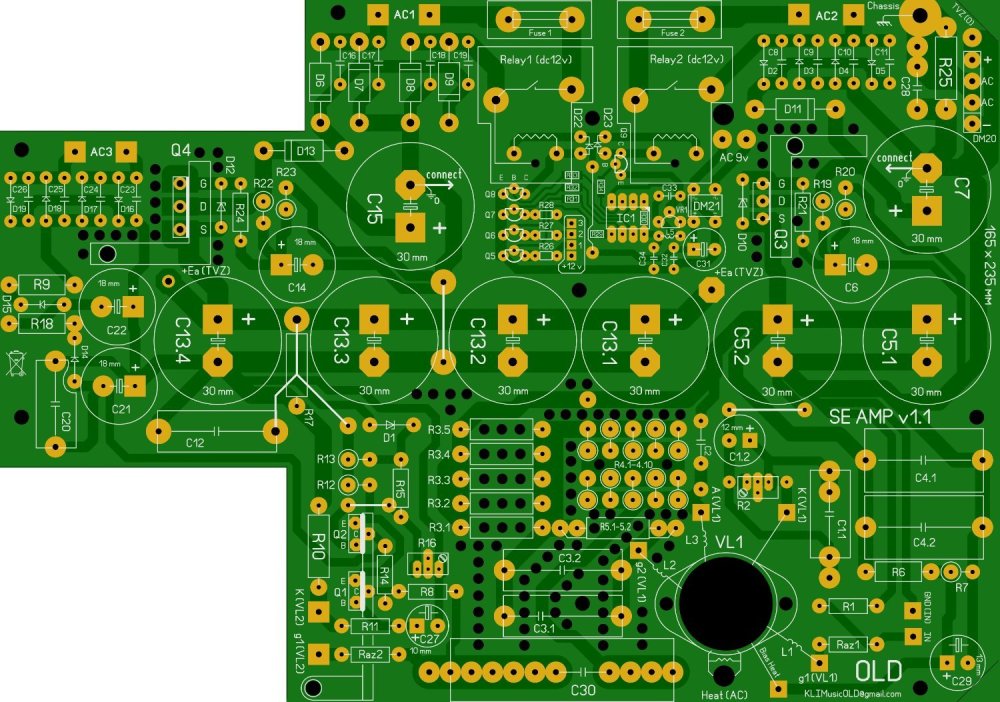

рис 1.1 (плата - левый канал).JPG

рис 1.2 (плата - правый канал).JPG

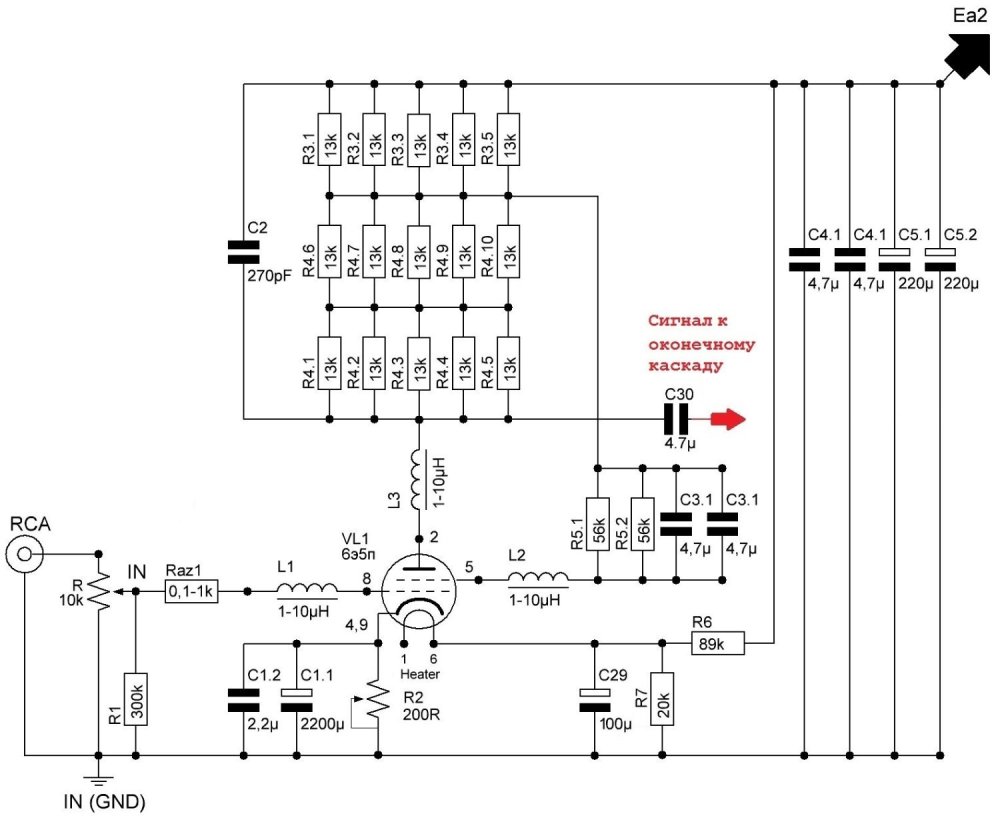

рис 2.1 (входной каскад).JPG

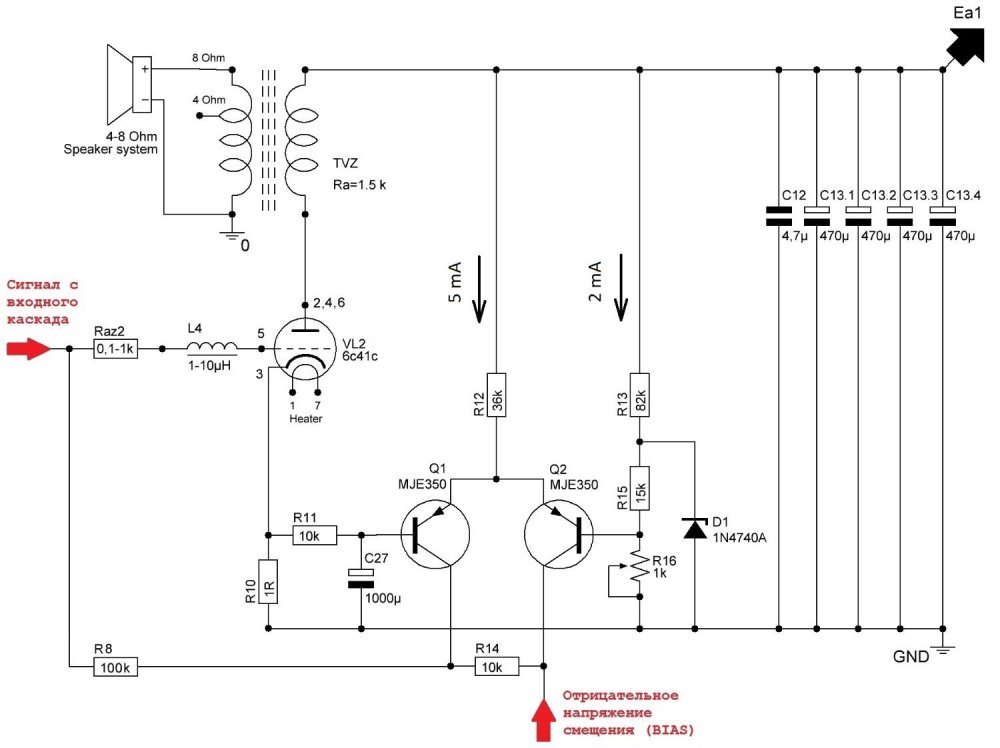

рис 2.2 (оконечный каскад).JPG

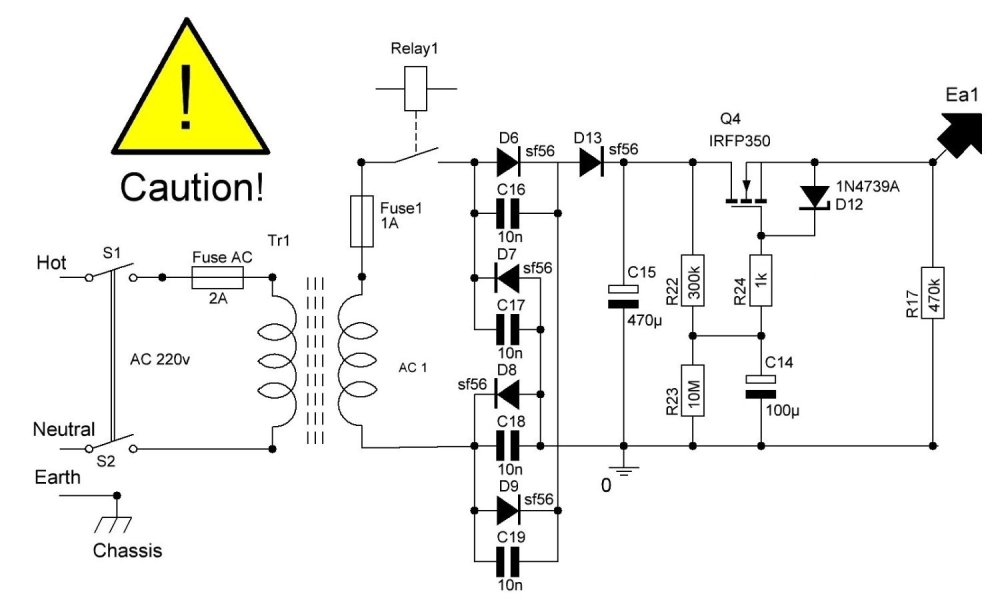

рис 2.4 (схема питания оконечного каскада).JPG

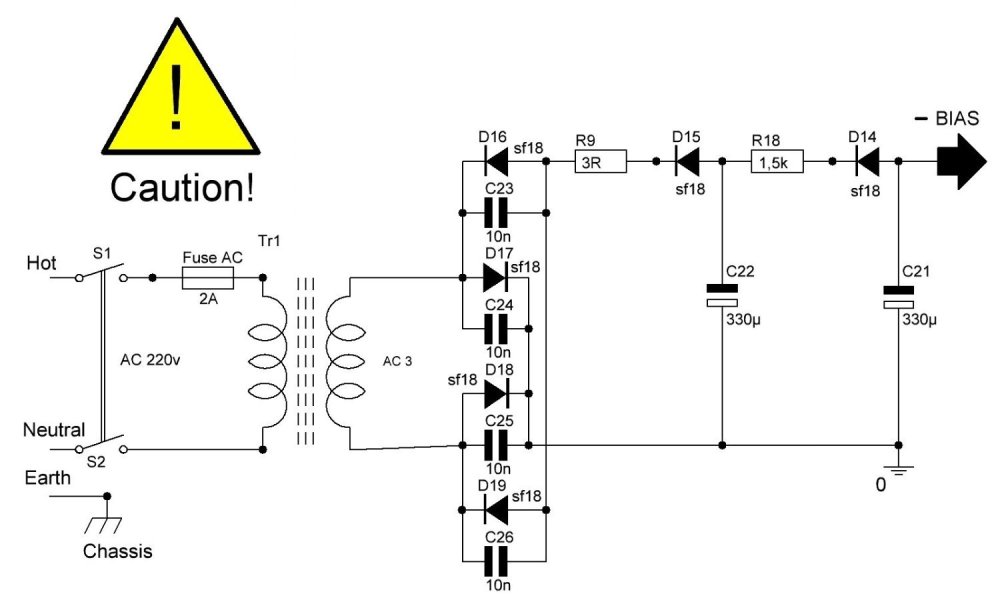

рис 2.5 (схема отрицательного напряжения смещения).JPG

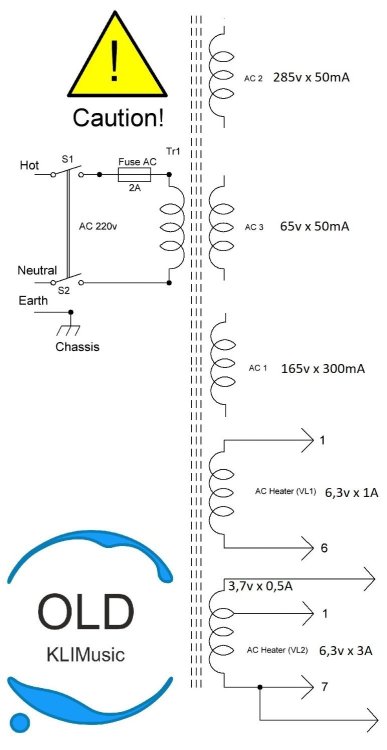

рис 3 (Трансформатор питания).JPG

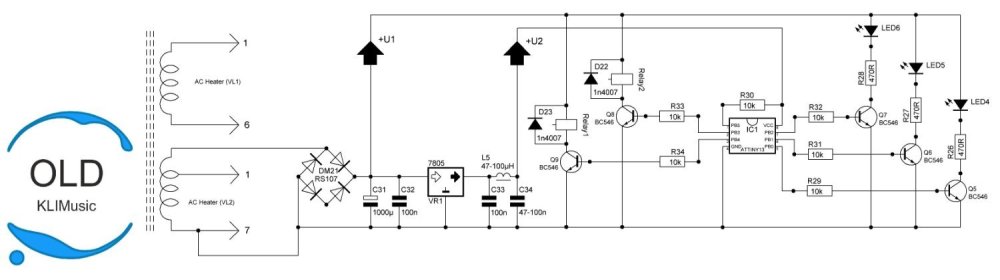

рис 2.6 (Схема задержки включения анодного).JPG

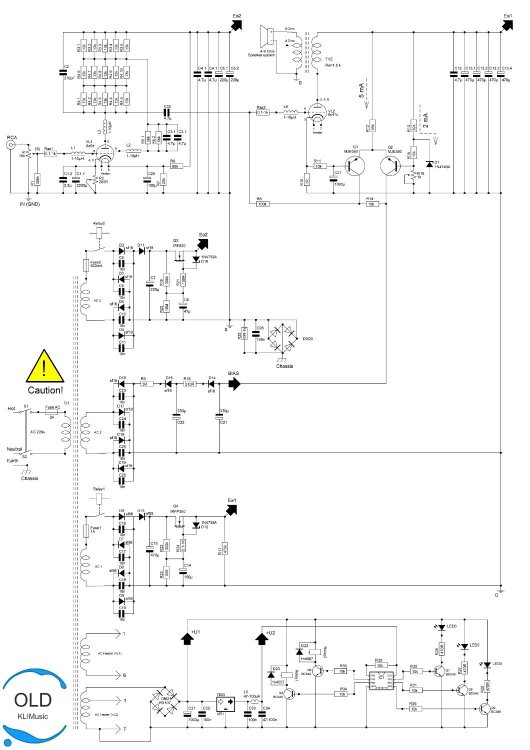

Приложение А - SE AMP v1.1 (6э5п+6с41с).JPG

Posted

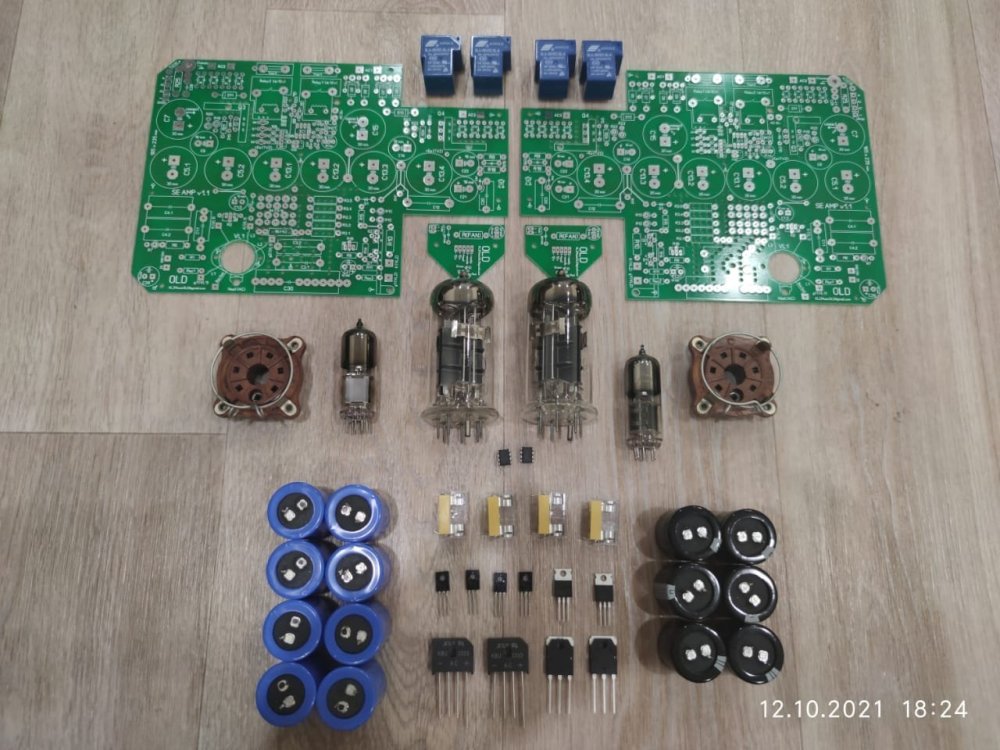

вполне можно это решение применить...кстати у меня пара плат осталась... могу Станиславу отправить платы для макетирования если интересно...







  • Like (+1) 2
Posted
7 минут назад, Stan Marsh сказал:

Чуть другая.



7 минут назад, Stan Marsh сказал:

Примерно 70В.

Ну значит "анодное" уже далеко не 300в. Усё пожрал долгоносик, в смысле паразитные сопротивления.

Posted
4 минуты назад, Stan Marsh сказал:

Можно. Но уж лучше тогда тетродом или пентодом.

UL режим... очень хорошо себя показал... усиление и звук на высоте...

и кстати 6э5п рядом с 6с19п будут смотреться как родные браться... размеры баллонов одинаковые...



Posted
4 минуты назад, Климентий сказал:

UL режим...

Подумаем.



5 минут назад, RSD сказал:

А обязательно пальцы?

Да.

  • Like (+1) 1
Posted

  Если это усилитель для начинающих, то можно тот же 6ж49п в пентоде режим подобрать достаточно линейный - 0.5 вольта дал, 75 вольт получил. Даже батарейка 1.5В в сетке подойдёт, если кому нравится.

Posted
2 минуты назад, RSD сказал:

6ж49п в пентоде

Тоже вариант. Ещё и на ООС останется.



2 минуты назад, Климентий сказал:

один минус у 6э5п...

Не один, ещё она внутри некрасивая.:smile-11:

Posted
3 минуты назад, RSD сказал:

батарейка 1.5В в сетке подойдёт

Для неофита лучше везде автоматическое смещение. Сколько ламп было загублено в Прибоях, не к ночи они будь помянуты! Вплоть до впуклостей баллонов и выгорания отдельных участков плат.

  • Like (+1) 1
Posted

   6с19п, кста, не очень то выносливая лампа на предмет превышения мощности на аноде.

Posted
3 минуты назад, RSD сказал:

А оос для 6С19П зачем?

Ну, небольшую я бы ввёл. Может параллельную. Ту, что у нас почему-то называются "покемоновской", тьфу, нехристи!

Posted
Только что, RSD сказал:

не очень то выносливая лампа

Скоро пять лет как работают с 13,5Вт. Ток ни на йоту не уменьшился.

Posted

  Да вы что! Я на стенде, когда подбирал четвёрки, давал им по 12 Вт, так у многих уже аноды начинали краснеть. Может лучше поставить 2 шт. в параллель 6с19п? Будет мощный усилитель :smile-46:

Posted
12 минут назад, Stan Marsh сказал:

Тоже вариант. Ещё и на ООС останется.



Не один, ещё она внутри некрасивая.:smile-11:

Да ладно вам... Очень даже красивая... 😍

  • Like (+1) 2
