На 4 шт 6ф5п, комбинируя их по-разному, можно сделать абсолютно полноценный (и при этом - весьма компактный) усилитель. Но комбинированные лампы это другая история... Относительно 6с19п.

  • Smile 1
Posted
11 часов назад, Aloizio сказал:

Видимо вы не научились их готовить. Ваши 66 шт - для меня это 0,7% от того кол-ва 51-х, которые  мы уже употребили.

У каждого свои уши, и предпочтения.

Там и готовить нечего, два резистора и режим даташитный. Ну, я не сомневаюсь что у некоторых есть подключение к космосу, и они от туда черпают информацию ложками. И поэтому знают больше чем мы, простые смертные..

Posted
21 час назад, CHEL_EV сказал:

Если найти место  для октальной лампы, то я вижу усилитель так

6Н7С + 6Н6П и далее 6С19П

Анодный ток 6Н7С всего 7мА, амплитуда тока соответственно крошечная. Лучше позаимствовать у Императора ЮАМ 6С45П с Ia 40мА, намного бодрее.

Posted

Звуковая сигнатура 6н7с гораздо, скажем так, интереснее. И  1...2, даже 3 шт 6с19п она "потащит "  прекрасно. Но если есть прикидки, какая амплитуда тока нужна, как минимум, для 2...3 шт 6с19п - интересно ознакомиться.

6с45п, кстати, интересно заменить на что то из 6ж11п, 6ж23п, 43п в триоде, или 6с15п. "Результаьы замены - эффективны!" (С).



Posted
15 минут назад, ВКН сказал:

Никита, ты не заметил ссылку на ЮАМ? Как ты спать будешь после этого?

:shock: ... Точно!!! Посыпаю голову пеплом. Обильно. Наверное теперь никак уже :default_wacko:

Posted
1 час назад, Айсберг сказал:

Анодный ток 6Н7С всего 7мА

6Н7С и ее сестер гонял при 300в 25мА, работают только ну, в императоре вообще задрали ток по максимуму, в паспортных режимах 6С15П(6С45П) не звучит, ей надо  230–240 вольт и 35–40 мА, вот тогда она звучать начинает.

Posted

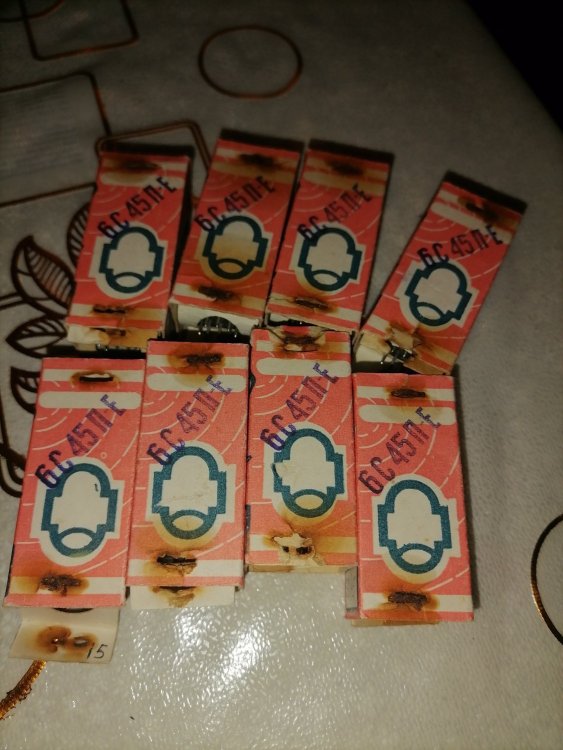

6С45П лично мне категорически не нравится.

Кстати, это проект мини, недорогой, без всяких там БТВЗ, редкостных лампочек и прочих излишеств. Не для престарелых гуру, а для юных неофитов. Впрочем, нещадная критика только приветствуется, это всем полезно.

Posted
2 часа назад, Айсберг сказал:

Анодный ток 6Н7С всего 7мА,

Это режим измерения параметров, минимальное абсолютное значение тока 4 мА для сохранения линейности,  среднеквадратичное значение тока в режиме усиления мощности 40 мА (4,2 Вт на 2,5 кОм - ну пусть на два анода в двухтакте, так все равно 20 мАскз).

Posted

Всё с ней отлично и при 4 ма, и при 3 ма, и даже при 1,5... И ВАХи лично снятые, в другом масштабе, я когда то выкладывал. По ним видно. Никаких проблем, неизбежно свойственным т.наз. "лампам с высокой крутизной", нет и в помине.

Но, повторяю, для более полного суждения, необходимо понять - какая же амплитуда тока предыдущей лампы жизненно необходима для (1... 2...3 шт) 6с19п.

Posted
40 минут назад, Stan Marsh сказал:

6С45П лично мне категорически не нравится.

Согласен, хуже может быть только 6с19п:-(

предлагаю супер-триод 4п1л

Posted
11 часов назад, Stan Marsh сказал:

6С45П лично мне категорически не нравится.

Кстати, это проект мини, недорогой, без всяких там БТВЗ, редкостных лампочек и прочих излишеств. Не для престарелых гуру, а для юных неофитов.

Тогда 6н24п.

Posted

Это уже незначительные тактические подробности :). Но и так и так можно, факт. Помнится, раньше почти каждый день бывало  про "драйвер Бруски".... Питание вольт эдак.... - по любому. Закон Бокарева суров, но справедлив!

Posted

Сколько надо вольт амплитуду от драйвера, то не менее, чем столько  х6...х7 надо подать анодное питание драйвера. Скажем, для 70 в смещения питание драйвера от 420 в.

  • Like (+1) 1
Posted

Закона Бокарëва не знаю, знаю парадокс его имени: Раз в два месяца появляется новая схема, настолько совершеннее предыдущих, что старые схемы объявляются никудышными.

  • Like (+1) 3
  • Smile 1
Posted
4 минуты назад, Stan Marsh сказал:

Закона Бокарëва не знаю, знаю парадокс его имени: Раз в два месяца появляется новая схема, настолько совершеннее предыдущих, что старые схемы объявляются никудышными.

Одно другого тем не менее не отменяет.

Posted

Тут можно воспользоваться изобретением не отечественных, а английских учёных. С помощью пары конденсаторов и диодного моста получить плюс триста к основному для предварительных каскадов. Я завсегда так делаю.




Или как советуют немецкие учёные:


  • Like (+1) 1
  • Thanks (+1) 1
