Во всех этих схемах ВЧ СИГНАЛ ИДЕТ ЧЕРЕЗ конденсатор

я предложил схему где в сигнале ВЧ  конденсатор отсутствует

  • Like (+1) 1
Posted
1 час назад, Urakoff сказал:

я предложил схему где в сигнале ВЧ  конденсатор отсутствует

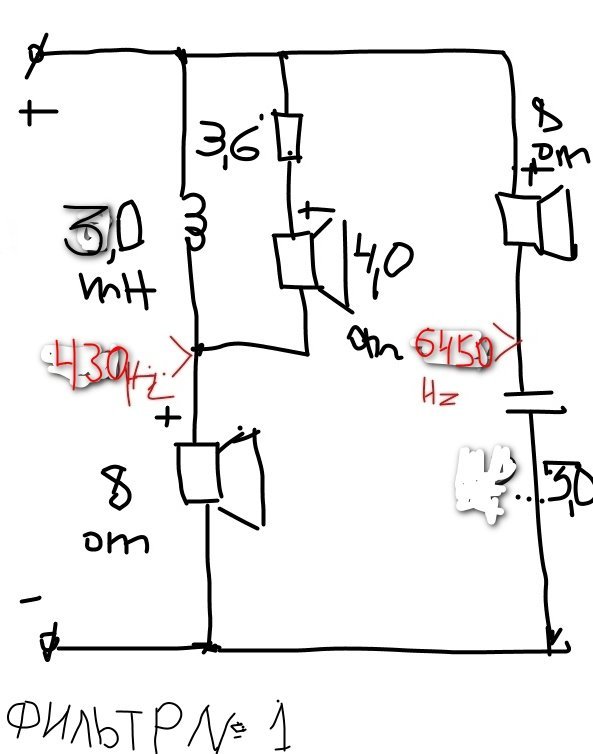

Индуктивность параллельно ВЧ динамику? Вы бы нарисовали примерную схему с НЧ/СЧ дином.

Posted
5 часов назад, Андрей63 сказал:

Индуктивность параллельно ВЧ динамику? Вы бы нарисовали примерную схему с НЧ/СЧ дином.

Схему последовательного фильтра знаете? Это половинка его.

Posted
12 часов назад, Urakoff сказал:

кто кроме меня это делал и когда

Я.

Например именно сейчас есть рабочий вариант акустики. Убираем ВЧ с кондёром. Вместо СЧ ставим ШП и всё! Но я не преследовал такой цели. Мне нужна трёхполоска. Появится хороший ШП - будет двухполоска. При такой схеме возникает большой наезд динамиков друг на друга. Иногда полезно. Иногда нет.


Так-то, бесконденсаторный, разделительный фильтр известен давно


Вы идёте по проторённому пути. Всё давным давно придумано до нас.

Стоит убрать ВЧ с катушкой и сопротивлением и готов фильтр который делали только Вы.



  • Hmm... (-1) 1
Posted
1 час назад, Игорь сказал:

...



Вы идёте по проторённому пути. Всё давным давно придумано до нас.



Так и динамик с диффузором из дерева придуман много лет назад (японцами) и мятый бумажный подвес тоже (японцами)...:er: Но вот только не пошло это у них... На Украине делали - тоже не очень то интересно. Voxativ делает ШП с бальзовыми диффузорами до сих пор, но там всё сложнее и грамотнее....

  • Like (+1) 1
Posted
5 минут назад, Андрей63 сказал:

Всё что нарисовано выше  видел , но не пробовал ( всё впереди ), решил что новое придумали . потому и спросил.

Если уж использовать кроссовер в своих АС, то только последовательный или его обрезанные вариации. При этом крайне желательно, что головки совпадали по эффективности, чтобы не использовать аттенюацию.

  • Like (+1) 1
Posted
13 минут назад, Normann сказал:

Если уж использовать кроссовер в своих АС, то только последовательный или его обрезанные вариации. При этом крайне желательно, что головки совпадали по эффективности, чтобы не использовать аттенюацию.

Это мы то же в курсе, мало того что чуйка должна совпадать , так ещё и естественный спад звукового давления    примерно должен быть зеркальным, иначе первый порядок превратиться в бессмыслицу, плюс частоты резонанса подальше от частоты раздела.

  • Like (+1) 2
Posted
16 минут назад, Андрей63 сказал:

Это мы то же в курсе, мало того что чуйка должна совпадать , так ещё и естественный спад звукового давления    примерно должен быть зеркальным, иначе первый порядок превратиться в бессмыслицу, плюс частоты резонанса подальше от частоты раздела.

Крайне желательно, что бы ВЧ начинал работать где то в 2-2.5 раза выше его Fc, при этом нужно убедиться, что НЧ до частоты раздела играл чисто и без артефактов на АЧХ.

На счет одинаковости чувствительностей - не уверен что должны быть одинаковы, т.к. НЧ имеет значительно более высокую максимальную мощность, чем ВЧ и наличие понижателя чувствительности может улучшить качество, конечно же при качественных комплектующих..

  • Like (+1) 2
Posted
32 минуты назад, akustic сказал:

что НЧ до частоты раздела играл чисто и без артефактов на АЧХ

Конкретный ример такого динамика до 5 кГц можете привести, массой не более 6 г и резонансом не более 70 Гц, чуйкой не хуже 94 дБ.

Posted
3 минуты назад, Андрей63 сказал:

Конкретный ример такого динамика до 5 кГц можете привести, массой не более 6 г и резонансом не более 70 Гц, чуйкой не хуже 94 дБ.

Для какого оформления?

Posted

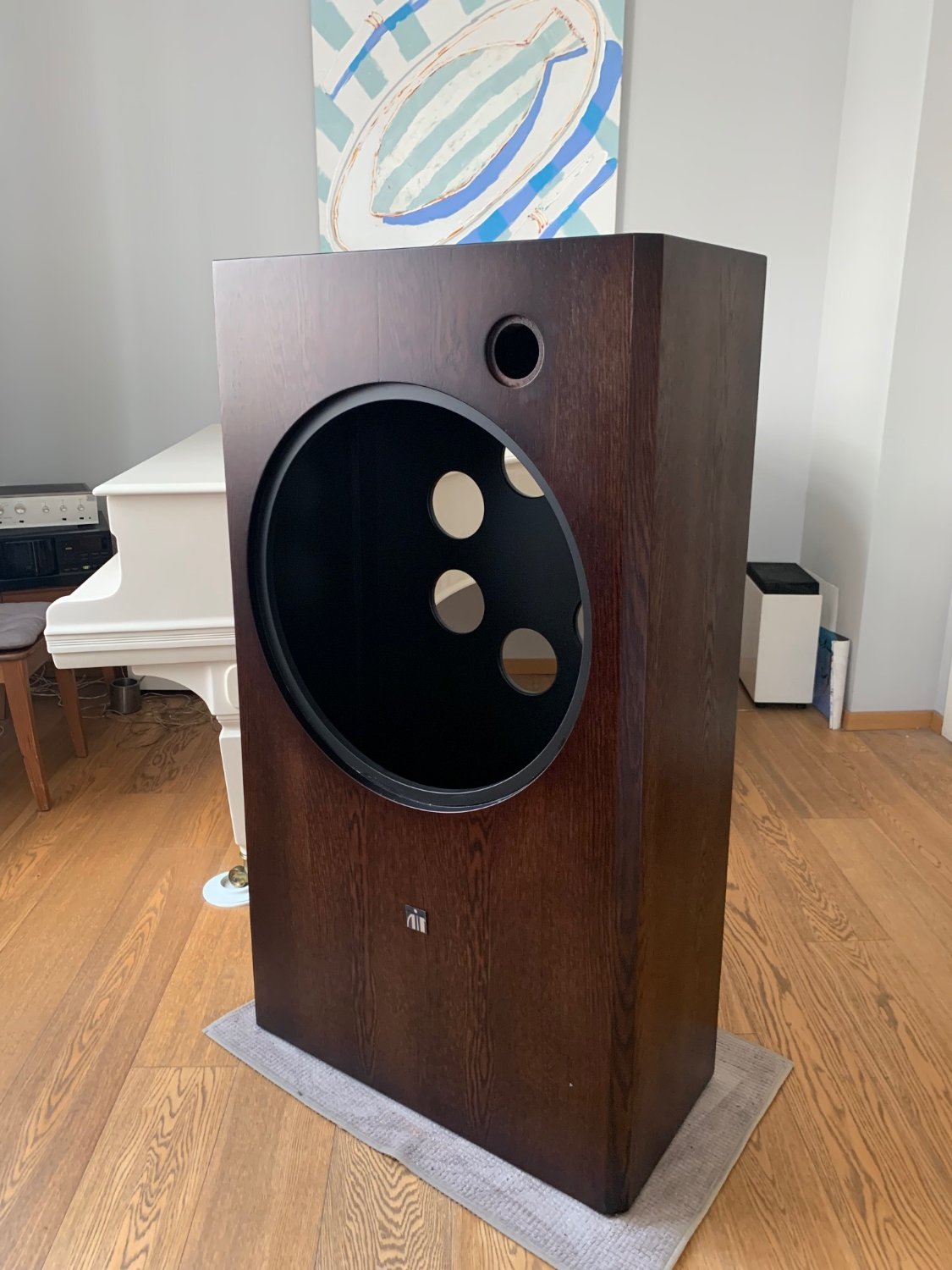

Размер имеет значение! Привезли новые корпуса ,сзади ПАС

62 см Woodmonitors коаксиалы + супер Твитер до 22.000

чувствительность 98db


  • Like (+1) 6
Posted
В 16.08.2025 в 12:42, Urakoff сказал:

Мои акустические системы в Гонконге.По теории широкополосник и бас должны находиться на одной линии , но после долгих прослушиваний этот вариант лучший ,дает самое тактильное ощущение пространства.


Михаил скажите пожалуйста в этой системе только нч динамик и ШП 10" или 12", без вч динамика и китайцу вч хватает?

2. Фильтров в этой системе нет, динамики  последовательно включены, самое важное какой диапазон частот они играют совместно нч динамик и ШП , как две противоположности дополняя друг друга? сопротивления у динамиков разные или одинаковые ?

3. Всегда в фазолинейной акустике сч и ВЧ динамики сдвигали вглубь относительно нч динамика, так, что все правильно у вас сделано в Гонконге, что шп в глубине от басовика

  • Like (+1) 1
Posted

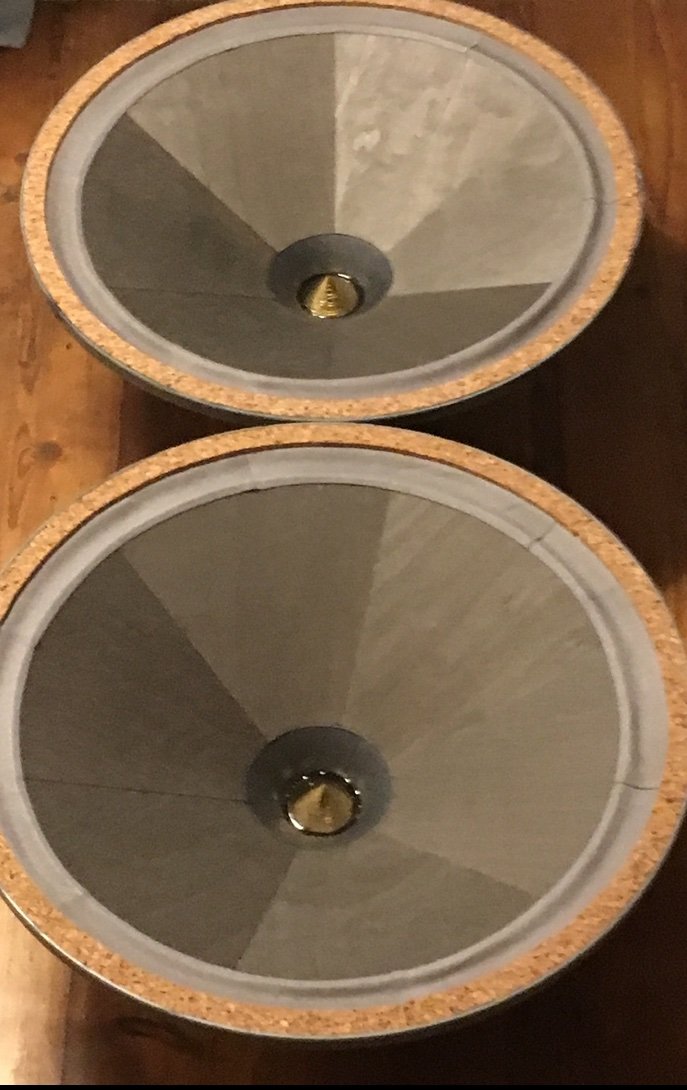

Оба динамика 18’’  сопротивление по 8 Ом  Толщина дерева у ШП. 0.4мм  у басовика 0.8мм  Диапазон частот Достаточный для любой музыки .Телесность аккордов левой руки фортепиано недостижима с диффузорами из бумаги . ВЧ  излучаются конусом из бронзовой фольги 20 микрон. Катушка широкополосника намотана серебром с узлом КОНДО. Это увеличивает диапазон от самого мягкого звука до самого жесткого , что необычайно важно для воспроизведения звучания симфонического оркестра.




Posted

Спасибо Михаил, я имел ввиду диапазон частот который динамики перекрывают друг друга вместе, например нч до 2кгц работает , а шп до 70гц, т.е. диапазон от 70гц до 2кг они играют вместе, ясность не страдает от этого?

Posted

Басовик 30-2000  широкополосник  60-18000герц

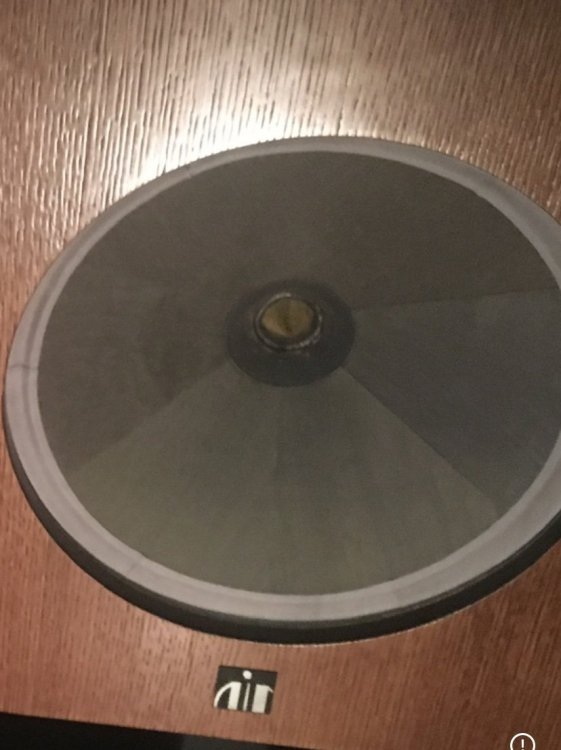

на этих фото Woodmonitors 40см видно конус из бронзовой фольги в центре

Теперь о бумаге из которой делают диффузоры….бумага по сути это просто измельченная древесина , так вот если бы измельченная древесина  звучала лучше дерева то деки скрипки делали бы из бумаги методом штамповки.:smile-12:



  • Like (+1) 2
Posted
В 04.08.2025 в 22:18, akustic сказал:

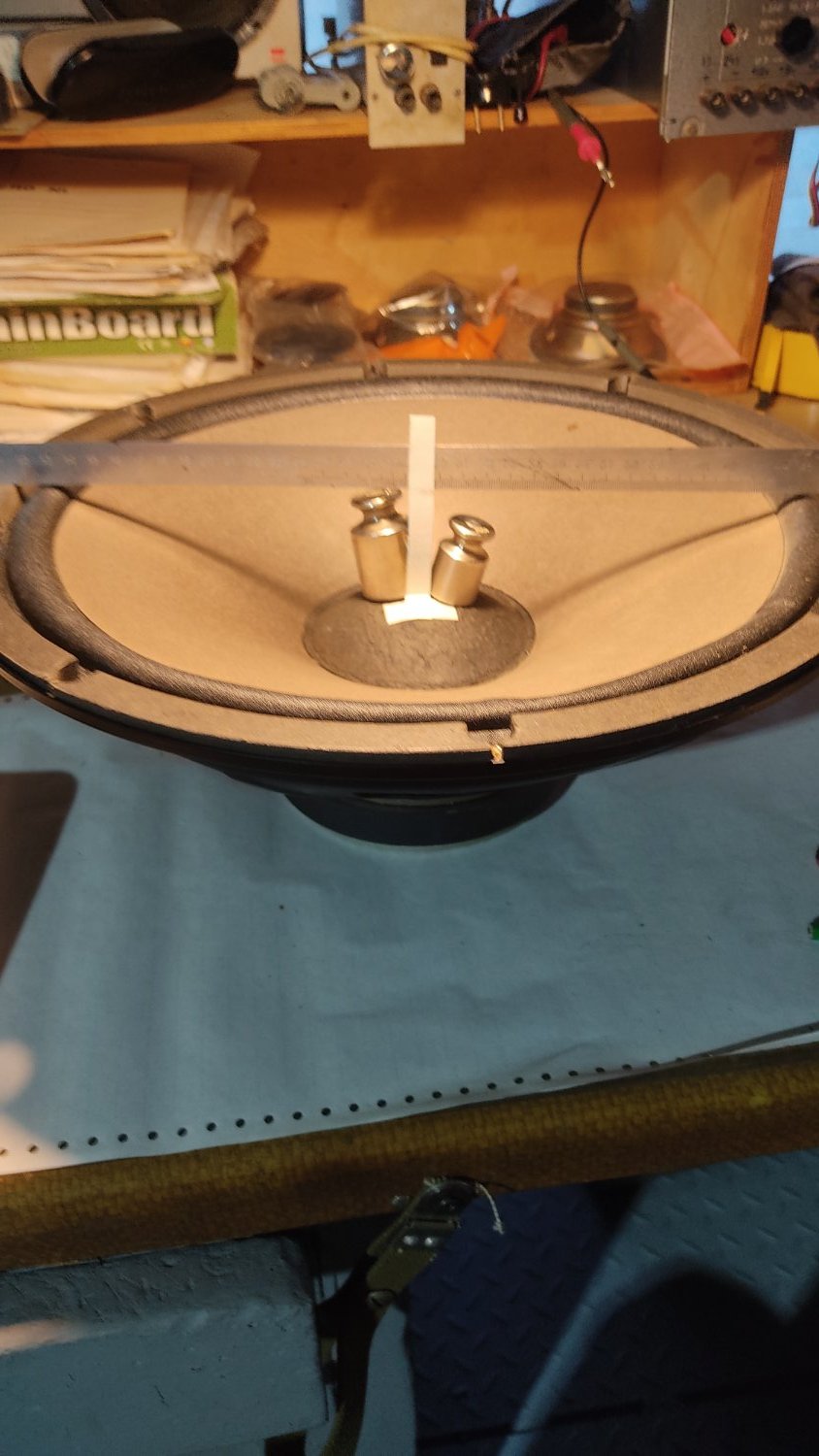

Судя по Вашему графику, явные проблемы с басовым динамиком. Очень вероятно, что получится размягчить подвес соответствующей пропиткой. Подвесы японских динамиков охотно поддаются обработке. Только мазать очень аккуратно и по чуть чуть...

Думаю Вы правы, если честно не думал, не догадывался что возрастные динамики требуют периодического технического обслуживания. Заказал японскую пропитку для тканевых подвесов Diatone. Victor. Coral в перечне моих Trio не оказалось. Для меня это ново, масса вопросов: не знаю сколько слоев, срок пропитывания,  ... поэтому что бы этот процесс контролировался решил воспользоваться методикой расчета упругости подвижной системы, измеряя смещение диффузора и катушки под влиянием дополнительного груза положенного на диффузор. Измерив смещение диффузора при помощи линейки (миллиметровой бумаги) по удалению от отметки (металлической линейки положенной на кольцо диффузородержателя). В моем случае груз массой 300 гр. вызывает смещение звуковой катушки на 1мм. Следовательно, упругость подвижной системы согласно формулам М Эфрусси будет равна 2943 н/м. это и будет начальная точка отсчета в сравнении с пропиткой. Да нужно еще снять АЧХ до и после из соображения увеличения чувствительности при равных условиях 1 м/ 1 ватт.

Продолжение следует ...


  • Like (+1) 1
  • Cool (+1) 1
Posted

Очень жесткий подвес. Это именно то состояние, которое называется дубовое... Начните с очень аккуратного промазывания спереди так, чтоб ничего не попало на диффузор. Это важно. Не торопитесь. Промажете и дайте впитаться часов 20. Потом проверите на смещение. Потом так же с внутренней стороны и т.д. пока резонанс не упадет герц до 30-35.. Щас я думаю резонанс герц 80...

  • Like (+1) 1
  • Thanks (+1) 1
Posted
11 часов назад, Urakoff сказал:

Теперь о бумаге из которой делают диффузоры….бумага по сути это просто измельченная древесина , так вот если бы измельченная древесина  звучала лучше дерева то деки скрипки делали бы из бумаги методом штамповки.:smile-12:



А кривую импеданса можно посмотреть?

О бумаге, точнее о целлюлозе - это не просто измельченная древесина, это измельченная древесина хвойных пород, предварительно обработанная в специальном растворе для расслоения волокон, потом вываренная под давлением в другом растворе, то есть лигнин, альфа-целлюлоза, крахмал  и прочая гадость полностью вымываются из того что было опилками. Остается чистенькая пушистая целлюлоза. Которую "растаскивают" на более мелкие волокна и создают водоцеллюлозную смесь. И осаждают.... Так что "бумага" по составу и весу это около 10-15 % от той же измельченной древесины.

Это примерно как грязная, вонючая коза и чистенькая пушистая шерсть от нее же, которую приятно в руках держать...

К слову, музыкальные инструменты имеют совершенно другой способ излучения, в отличии от акустики.

  • Like (+1) 7
Posted
12 часов назад, Urakoff сказал:

если бы измельченная древесина  звучала лучше дерева то деки скрипки делали бы из бумаги методом штамповки.:smile-12:

Если бы березовая фанера (из которой вы делаете диффузоры) звучала лучше дерева, то деки скрипки делали бы из березовой фанеры.

  • Like (+1) 1
Posted

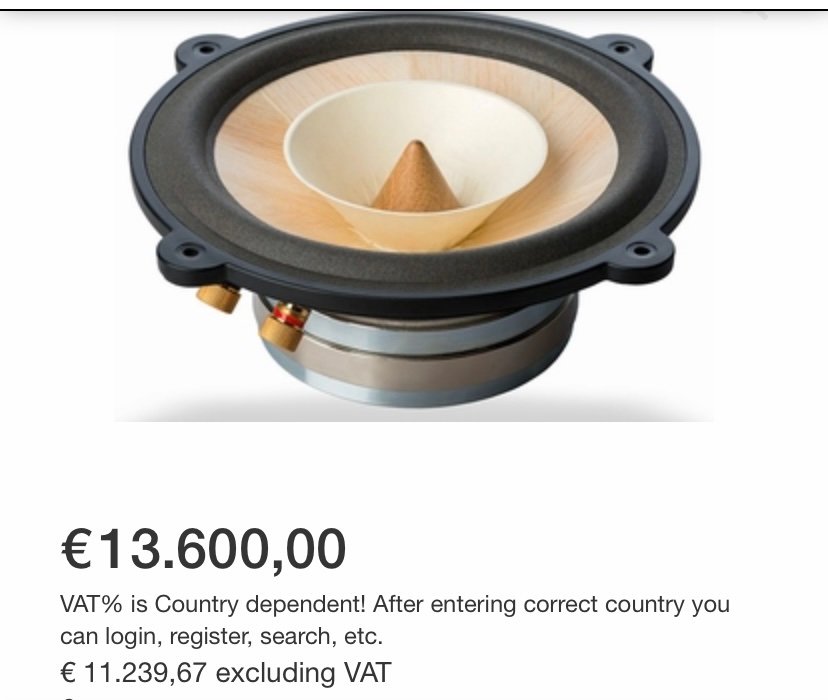

Фирма Voxativ другого мнения

«Although the wooden cone has the same moving mass as our cones made of Japanese calligraphy paper, it's stiffness is 100 times higher.»

Именно поэтому скорость звука в дереве в разы выше чем в бумаге.

цены на wood cone гораздо выше ,чем на бумажные ,тем не менее их покупают те у кого есть слух.


  • Like (+1) 1
Posted
25 минут назад, Urakoff сказал:

скорость звука в дереве в разы выше чем в бумаге.

 их покупают те у кого есть слух.

Скорость звука в алюминии в полтора раза выше чем в березовой древесине (вы делаете диффузоры из березовой фанеры).

Поэтому дины с диффузорами из алюминия должны покупать те, у кого есть слух.

Логично ?

  • Like (+1) 2
