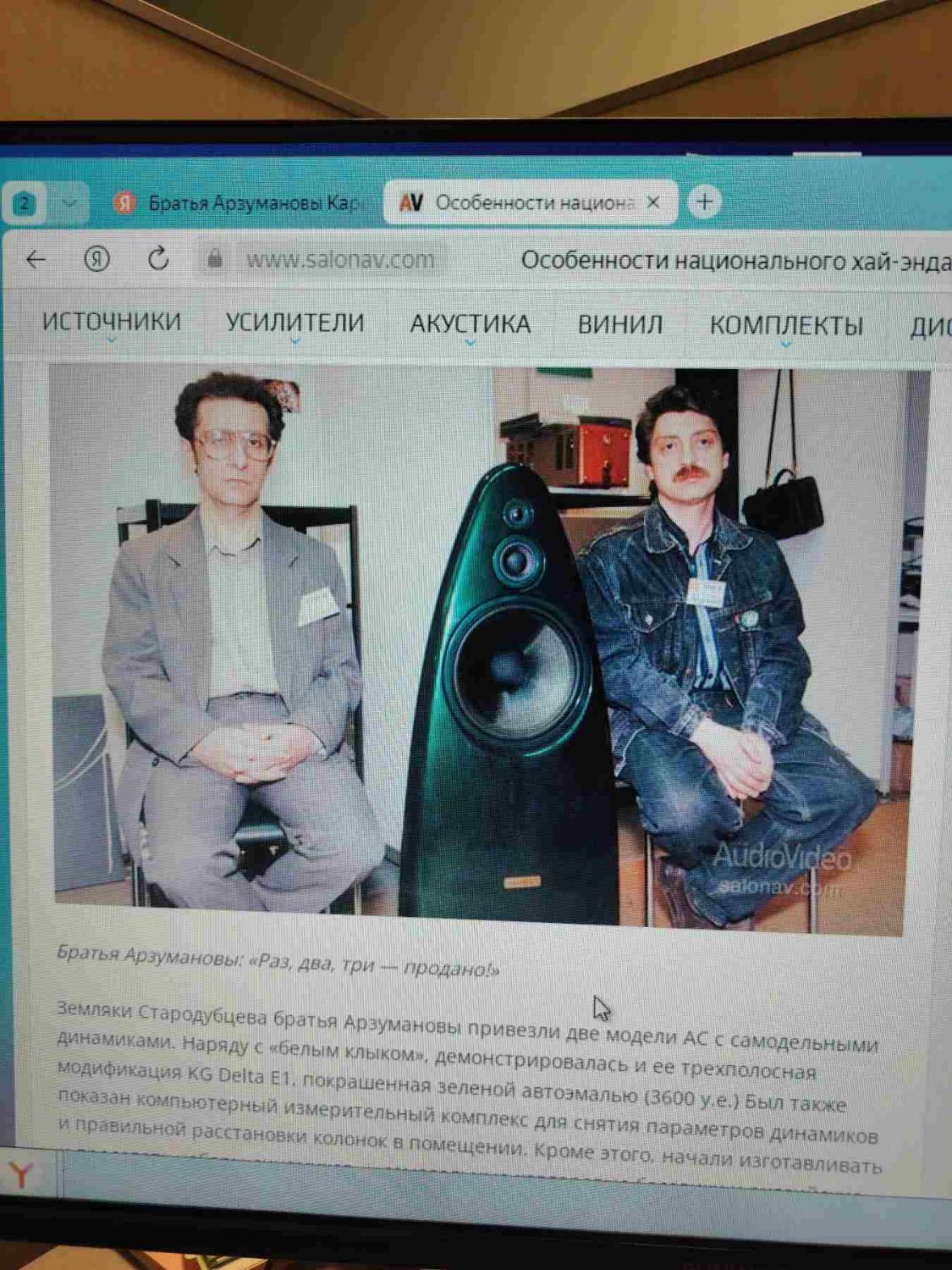

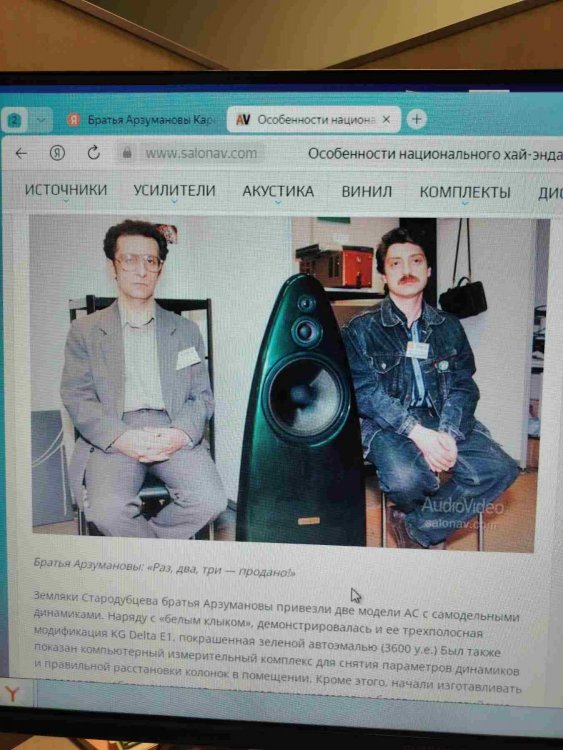

Наши акустические системы.
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
.jpg.c19e9e514b49352a0afb9e4b29a5164b.jpg)
Мастерская
Open Club · 20 members
-
Рок-н-ролл
Open Club · 3 members
-
Кружкин Дом
Open Club · 32 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 67 members
-
MASTER TUBER
Open Club · 8 members
-
Излишки тумбочки
Public Club
-
Тестовый клуб
Open Club · 21 members
-
-
Сообщения
-
-
Журнал Радио славился ошибками и опячётками, там и 2 х 2 = 4.5 можно было увидеть. Суть - формула рабочая, а уж как подсчитали..... -
Из личного опыта, сто часов это конечно круто, достаточно около суток, самые большие изменения происходят в первые три - четыре часа. -
Красивую деку достал из загашника, всю металлическую, тяжёлую, с уникальными головами, 100 Вольтовую, настоящую японку: Зафиксировал на память, осенью выложу на продажу... -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Чем дальше в лес, тем больше дров. Начинающий попросил совета. Но нет, приближенные формулы от ж. Радио не есть гут. Началось обсуждение краевых эффектов. Где потери от тангенциальной составляющей в зазоре и методы борьбы с ними, где новые досужие домыслы? "радиолюбителю надо произвести электрический и конструктивный расчеты"? (цитата) Относительно индукции. Если 1 Тл постоянной и 0,5 Тл переменной составляющей (индукции), то это более чем достаточно. Для большинства практических случаев. -
Остается малый вопрос. Перед отбором/сортировкой ламп тот же тектроникс производит 100 часовую электро-термо тренировку. Видимо без этого результаты отбора не репрезентативны.
-
-
Видимо здесь ведется расчет дросселя работающего при больших амплитудах переменного напряжения. По этой вырезке этого не понять. По заложенной плотности тока ясно, что это небольшой дроссель. Формула с коэффициентом 1500 дающая существенно заниженный зазор перепечатывается от книжки к книжке уже, наверное, с 30-х годов прошлого века и она дает зазор в миллиметрах, но даже учитывая выпучивание МП в зазоре, технологические зазоры, коэффициент запаса, все равно дает неверный результат. Надо все считать под свой конкретный дроссель. -
Не парьтесь )))) Правильно и понятно ,это как вам выше написали. Физический немагнитный,зазор в МП = (Mu0×W×I)/B0. Соответственно прокладка в ЕI магнитопроводе ,это половина от полученного результата. B0 для железа, это от 0.8 -1.2 Тл. (в зависимости от формы исполнения сердечника). Меньше и больше от этих значений не стоит считать. Будет напрасная потеря индуктивности ,из за неправильного "оптимального" зазора. -
Толщина зазора = (мю0 * W * I) / B = (1,26 * 10^-3 * W * I) / B = (W * I) / (800*B) Почему выбрана такая маленькая индукция для дросселя фильтра? -
-
Кстати вот эти две формулы совпадают по конечному расчёту. И да, надо делить на два чтобы определить уже толщину прокладки А третья завышает зазор в два раза К примеру. Имеем дроссель на 3000 витков и 100 ма. Вполне себе вменяемое значение По формулам. 1. Получается зазор 0.2 мм или толщина каждой из прокладок 0.1мм, а это толщина офисной бумаги. Больше похоже на правду. 2. 0.1875 зазор. Толщина прокладок соответственно 0.09375, это почти то же самое что и в первом варианте. 3. 0.375 мм зазор, толщина каждой прокладки уже 0,1875, а это почти 2 листа офисной с каждой стороны, а не один лист как в двух первых. По моему это многовато для 100 ма. И заметьте, во всех трёх формулах идёт речь именно о величине зазора, а они разнятся в два раза, по крайней мере одна из них. Хотя всё из учебников. Где ж искать правду? -
Ну да..Это толщина требуемого немагнитного зазора в сердечнике. Прокладка же в два раза тоньше от этой цифры ..Ориентировочно индукция от подмагничивания посточнным током будет 1Тл.
-
Эти формулы разнятся по расчётам ровно в два раза. Первая показывает ближе к истине, вторая завышает зазор в два раза
-
-
-
