Может и вы для своего технократического стартапа предъявите состав своей референсной системы ? На чём отслушиваете музыкальный материал. Аудиотехнократизм , как форма компенсации своей природной глухоты или музыкальной ограниченной культуры , не оправдывает права игнорить ламповые концепции и субъективные оценки , где ОУ те же -в известном месте ( в хорошем, но не выдающемся ) .

Такая уже третья версия гибридного усилителя. Цель сделать модуль, вроде универсального усилителя, на подобии ОУ. Часть параметров: Усиление на 100 кГц - 60 дБ. Искажения на 100 кГц менее 0,1%. Выходное напряжение 10 в эфф. На спектроанализаторе искажения при усилении -130, частота 100 кГц, курсор стоит на 0 Гц, шкала по горизонтали 100 кГц деление, по вертикали 10 дБ деление.

Схема простейшая. Звук отличный, полоса при оос -6 дБ от 15 до 100000гц. Мощность 2,5 ватта. На входе 6н9с, далее 6н8с и на выходе 6н7с.

Все мы под Богом ходим. Возраст 60, здоровье не очень. Да и наскучило, хочется просто слушать, а не мотать, сверлить, паять. Есть кучка 6С4С, на них буду "тренироваться", может быть.

Продолжил освоение приемов работы и намотку ТВЗ под ГМ70 на намоточном устройстве... Сам регулируемый привод с таходатчиком вдруг неожиданно перестал корректно работать, потребовалось несколько дней на проверку работоспособности всех элементов схемы. Оказалось все детали были исправны, а причиной вероятно была высокая чувствительность схемы к проводимости основания крепления монтажных стоек. Был применен толстый 10мм стеклотекстолит, он чувствителен (стекловолокна вдоль пропускают влагу) к остаткам флюса и изменениям влажности. Промыл и пропитал маслом стеклотекстолит, заработало. На фото приемы работы; - нарезка бахромы по шаблону, - намотка провода и его укладка, -промежуточные уплотнения катушки с помощью бандажа и струбцин, - заполнение свободного пространства до стенок каркаса шнуром подходящего диаметра,- натяжитель укладываемого провода показал диапазон регулировки усилия от 0,3 до 16 кг. Поверх основной обмотки ТВЗ ( первичная и вторичная обмотки, расчет выполнил Александр Резвой, ему большое Спасибо! ), намотана отдельная НЧ обмотка проводом ПСД 1,95мм (2,2мм) в четыре слоя. Отводы позволяют применить различную коммутацию, отдельное включение с различным количеством витков, либо параллельное ее соединение с основной обмоткой. Последние два из четырех слоев толстого провода (одним, затем двумя сложенными вместе), привод станка не осилил, крутил катушку руками. Теперь на очереди намотка двух МКТ, думаю применить бифилярную намотку проводом ПЭЛШО 0,18 до заполнения каркаса, сердечник 30*45 из двух УШ30.

У вас на невыпрямленном накале нет фона, это какраз говорит о том, что трансформатор уже на 50 (100) герцах валит низы. Собственно и в музыке будет пионерский барабан, вместо большого турецкого. Неважно что показывает осциллограф на 20 герцах, я уже писал, что когда через трансформатор проходит ТОЛЬКО 20 герц, там все сказочно и красиво, у мелкого трансформатора проблемы начинаются с появлением других частот одновременно с 20-ю герцами. Большой трансформатор с большой индуктивностью позволяет услышать невыпрямленный накал при любой балансировке. Убеждать вас никто не будет, просто зачем выкладывать конструкцию для кружка начинающих. Много раз предлагал подать на маленький и на большой трансформатор одновременно 100 герц и 1000 герц, и на выходе посмотреть сколько будет 900 герц и 1100 герц, и прочих гармоник - маленький трансформатор сразу сами отнесете в контейнер за домом. И Макаров писал, что чем меньше меняется индуктивность при изменении тока в обмотке, тем меньше гармоник и любых слышимых искажений вообще. Важно как трансформатор пропускает разные частоты одновременно, складывает их в гармоники или не очень.

Поясню режим работы этого "Дарлингтона". 6н7с в режиме +180-190в, на сетке +7,5в ток 2*30ма. Нагрузка 2к5. Сетка(сетки) потребляют при этом 4-4,5ма. Половинка 6н8с в режиме +190в, - 7,5в дает тот самый ток (4-4,5ма) непосредственно в сетку(сетки) 6н7с. Все очень взаимосвязанно. Лампы должны быть предварительно отобраны. Чувствительной этой спарки около 25-27в амплитуды. И вот тут, можно бы применить вторую половинку 6н8с, но усиления не хватит (6дб обратной связи). Поэтому в схеме прявилась 6н9с. И особенность - отсутствие электролитов!

Ну вот и он... "больной зуб". Надо сказать что ещё неделю назад мой земляк Юрий (KUE) говорил мне, что надо перекинуть питание вых. ламп и посмотреть, ну и точно. Из-за неисправного кондера наверное создавался колебательный контур и резонанс на 27 Гц получался. Так что всем спасибо кто делился идеями здесь. Заодно 5 кГц. Ну и общее фото подвала. С заменой силовика, прям усь задышал.

Сто лет ничего не писал и решил освежить тему. Получил сегодня на почте сеточные Lundahl LL1670, приехали с HiFi Collective (спасибо Сергею Криулину!). В выходные поставлю в сетки 2А3, заодно и регламент проведу усилителю. Есть мысли ещё поэкспериментировать с подгрузкой вторички выходника фонокорректора на предмет решения двух задач... Если сеточные от шведов хорошо зайдут, то возможно закажу позднее пару LL1667 в 5мА варианте c максимальной индуктивностью для УМ, а эти перенесу в фонокорр на сетки 6L6. В остальном всё без изменений. Диски крутятся - музыка звучит и радует! Заказал новый ролик для Гейтс в Р-н-Д, но не без препятствий, ожидаю замены... Про проводку тонарма в косичке из винтажного литца от Никиты вроде бы упоминал? Очень хорошо работает, звучит фундаментально и живо одновременно, с хорошими тембрами. Фона практически не набирает, несмотря на полное отсутствие экранирования. В личных допусках.

Нет, ты не прав. Делать так делать, а не лепить ерунду.

У ТС богатая практика, если уж штырит от силовиков микроволновки в качестве выходника, то эти вообще Лучше б такие пёрлы на дзен чем портить имидж портала...

Насчет импульсного. Увы, не зашло, хотя технически все вроде бы нормально. Комменты на уровне "звучания" на этом ресурсе не приветствуются, поэтому выскажусь кратко: попробовал, пока разочарован. Более того - сам факт включения какого-либо ИБП в сеть, питающую аудиосистему, (в моем случае) ощутимо портит картину, даже если устройство, питаемое этим ИБП, непосредственно в процесс звуковоспроизведения не вовлечено (например, ИБП лаптопа). Напрашивается мысль, что некая срань гадит по сети, и отловить-убрать ее не так просто.

В связи с началом дачного сезона постройка усилителя замедлилась, плюс товарищ попросил отремонтировать и перестроить c укв на фм VEF 214, другой товарищ попросил намотать ему силовик под кенотрон. Так по очереди и занимаюсь разными делами. Для небольшого тестера прикупил в магазине для рыбалки такой кейс. Картонная коробка из под тестера развалилась и была маловата. В этой помещается ещё и несколько комплектов разный щупов.Что удивило кейс сделано в японии.

Фото моё. Из личных запасов так сказать. Могу кучку поболе сфоткать. Нормальные старые Британские панельки. Распаковал с час назад. Беглый осмотр - у пары ламп накалы в обрыве, остальные позже на проверку пойдут.

Играло лучше!

Поставил вчера сеточные дроссели Lundahl LL1670 540Н; 4,5К активного; 0,8мА (10мА по проводу). Вечерком удалось послушать тройку часов. В полной мере впечатление сложится позднее, но предварительно очень нравится результат. Все изменения только положительные! Могу однозначно отметить, что дроссели достойного уровня по смешной цене. Сам я не мотаю, а наши "самоделкины" либо просто не возьмутся за изготовление такого, либо стоимость будет не гуманная в меру жадности изготовителя и трудозатрат. Потому фабричный Lundahl в данном случае безальтернативен для меня. Какого-либо значимого изменения по фону и наводкам не отметил. Измерений шумового порога не проводил, но на слух если что-то и добавилось, то на уровне сомнений... Схемотехнически сейчас так (см. ниже). Режимы по напряжениям и токам проверил и указал, если кому-то интересно. Конструктивные комментарии приветствуются. Позднее планирую заказать на HiFi Collective ещё пару сеточных в корректор. Это уже решено. !!! My AMP-LL.pdf

lenivo, такие длинные посты до конца дочитать нет сил. 8 листов у темы, а по существу 0 результата. Я в своей теме за 8 листов обсуждения уже макет в готовый корпус засунул. Ну к чему это бесконечное словоблудие о том, что раньше водка была крепче и трава зеленее. Честно я не понимаю, зачем Вам при наличии хороших силовиков и выходников постоянно обсуждать то тр-ры из микроволновок, то ТАНы. Да ставьте в макет хороший транс и измеряйте сигнал, не пошло, следующий и ещё следующий. Делов-то, четыре самореза да 4 конца проводов припаять.

Прекрасные лампы! С такими ставить что то подобное.

Двухблочный SE на 300В

В нашей барахолке продаётся куча NOS 6С4С, думаю, это лучше неких китайских. И дуступнее мифических рариретов.

Нужная индуктивность определяется вых.мощностью каскада ,нижней частотой и током подмагничивания. Причём чем Больше ток подмагничивания, тем меньше нужна индуктивность.В частности для 2А3 с током покоя 50мА и мощностью 3.5Ватт на 20Гц , надо трансформатор с индуктивностью не менее 44.6Гн

Ставте свои трансформаторы в изделие, но с учетом замены на более габаритные изделия. Главное запустить унч, что бы он работал. Пару неделек пожить с этой комплектацией, послушать, что бы ухо привыкло. А потом заменить выходной трансформатор, а затем играться с емкостью в анодном питании, а затем с емкостью в смещении выходного каскада, а затем с межкаскадной емкостью, если таковая есть, а затем со всякой мелочевкой. Прислушайтесь к мнению Михаила SM. PS У меня сопротивление по постоянному току выходного трансформатора 138 ом, но это на Советском железе, марку не знаю, хотелось бы лучше. В анодном питании после стабилизатора на 420 В, 12 шт мбгв 160х500В на канал. Смещение автомат. Народ приходит слушает, очень нравиться, а когда узнает, что у меня нет межблочных кабелей (просто проводочки), нет сетевых дорогущих разьемов, внутри разводка сделана обычным МГШВ, приходит в замешательство, а как это может звучать... Может, еще как может. Как говорил один знаменитый персонаж из Кинофильма "Собачье сердце", не читайте советских газет за обедом. Глаза бояться, руки делают.

Я стащил в одну кучку свои прежние модели усилителей на 2А3 ну и просто грех бросать на полпути. Представлю вариант на основе моих наработок, может, что-то полезное окажется. Или наоборот, покажет, что так делать нельзя. Начну с энерговооруженности. Мой опыт, основанный на сообщениях на аудиофорумах за последние 20 лет (и на своих разработках, конечно), упрощенно можно выразить в цифрах так: - до 1 Дж/Вт звука нет; - от 1 до 10 Дж/Вт звук начинает взрослеть при не очень больших затратах; - свыше 10 Дж/Вт изменения звука требуют больших затрат. В моем усилителе сейчас 225 Дж/Вт - ну, так получилось (до 819 Дж/Вт ЮАМ далеко и не допрыгну)... Остальное позже чуток. Данных маловато, придется "на криве око" делать прикидку.

ну раз тема про готовые, то мой тоже готов, недавно переехал на цокольный этаж, на фото плотник с подставкой под него, мало ли чего...

Кстати вспомнил - давно мотал ЗК для старого, практически самых первых вариантов, 4А-32. Это те, у которых длинная керновая МС. Они есть в справочниках. Мотал алюминием на 120 Ом вроде. Звучало вполне хорошо и ВЧ были на месте. Чистые. Лёгкие.

Вы мне проверку на знание Электротехники устраиваете? Я в ВУЗе очень любил Электротехнику, которую нам преподавал зав. кафедрой проф. Горячев (земля ему пухом!). Потрясающих талантов и обаяния был человек. Преподавал он как Бог! Очень любил его и потому по всем курсам была твёрдая пятёрка ))) Открою Вам небольшую тайну из своего прошлого. В бытность приходилось заниматься настройкой и обслуживанием серьёзных профессиональных CRT проекторов заокеанского производства. Открываешь крышку для электронной и оптической настройки, а под ней свинцовый экран приличной массы и толщины за которым прячутся 3 трубки RGB с жидкостным охлаждением. Волосёнки дыбом по всему телу! А ты туда лезешь с hex- отвертками к скрытым винтам. 160кВ - это мой предел. Большего я не встречал. Если у человека нет мозга, то и 32В для него могут быть опасны в некоторых условиях. Но это ведь не про нас? Джоули рулят! А уж каким способом мы их поймаем (да хоть механическим, в виде кирпича на голову) - предпочтение индивидуальное!

Поставить хороший дифавтомат на вход прибора (для особо мнительных и пугливых). Это избавит от рисков. Либо встроить схему защиты от переполюсовки, требует РЕ. Поставлена задача - найдётся и решение. Всегда! Читать комментарии иногда просто смешно. Сидят тут толпы грамотеев - инженеров - технарей - всезнаек и "мнут сиськи" годами. Предложите ещё поставить развязывающий трансформатор на электрочайник, утюг, стиральную машину, холодильник и п.д., "вдруг током убъёт"!? Сразу вспоминается крылатая фраза ББ: "хватит уже трепаться, беритесь за пилу!"

Только одно: гальваническую развязку не даёт.

Процесс медленно но неуклонно движеться к концу... На сегодня хорош...

Да уж, не ожидал на 25-м примерно году жизни аудиопортала с предшественниками и инкарнациями вопросов по соотношению внутреннего сопротивления лампы и активного сопротивления обмоток трансформатора... Я понимаю что по Цикину 50-х годов все хорошо, но в его трудах кпд выходного трансформатора 0,8 и это было приемлемо для пентодных каскадов, где выходное сопротивление в десяток-другой ом не очень-то и влияло на бумажный динамик в ОЯ. Сейчас (какое сейчас, более 30 лет, см. журналы 90-х) акустика требует нулевого выходного сопротивления (т. е. демпинг-фактора хотя бы 4 по Эфрусси в Радио конца 50-х и многого чего другого, но пока попробуем удовлетворить хотя это требование). Итак, кпд трансформатора "20W" от позолоченой середины составляет для нагрузки 4 ома 4х1250/(4х1250+372+0,8х1250)= 5000/(5000+372+1000)=5000/6372=0,785 - ой-ой-ой (вообще-то для триодного выходного каскада без обратной связи я меньше 0,95 не рассматриваю, если это не на тумбочку возле дивана. Или таки с обратной связью, причем и с КО и с общей). Итак, я не вижу смысла оптимизировать полировку проводов конденсаторов и резисторов при таких выходниках (и даже не прошу меня извинить;)).

Забросил в посудомойку, немного поработал зубной щёткой, удалил лишнее с ножек.

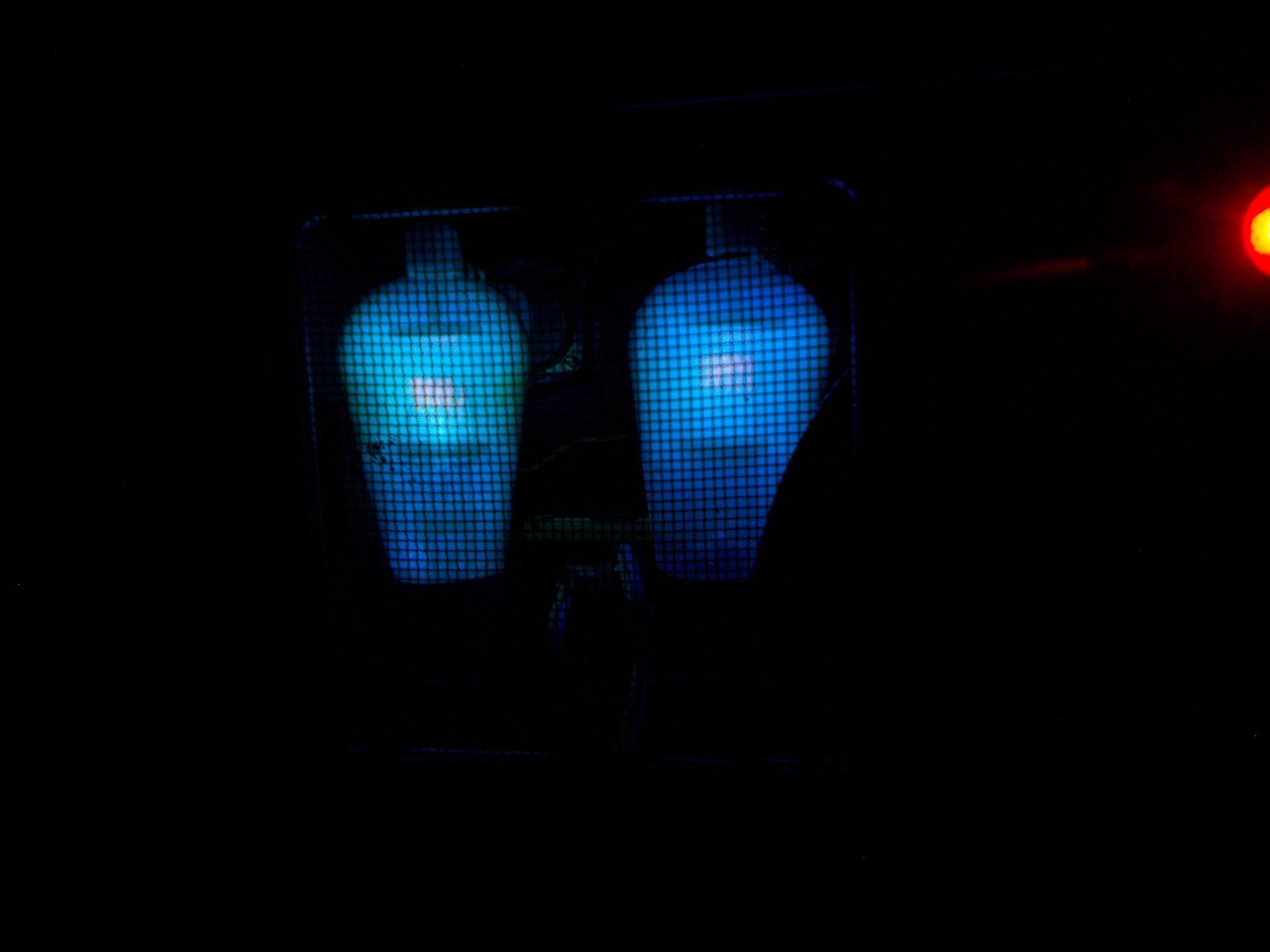

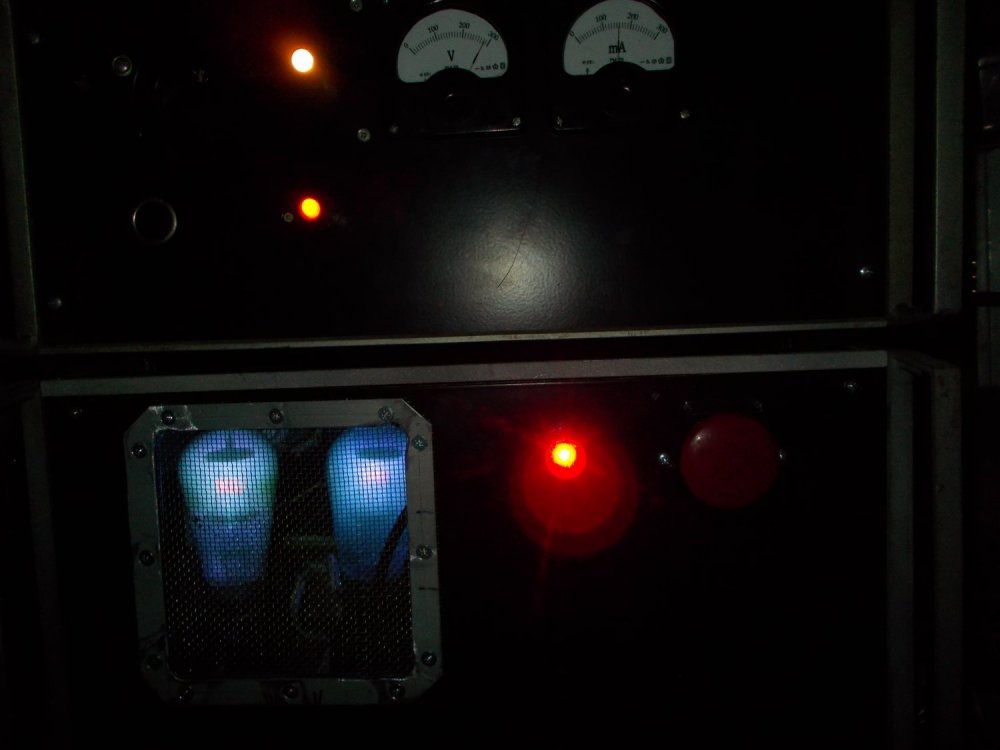

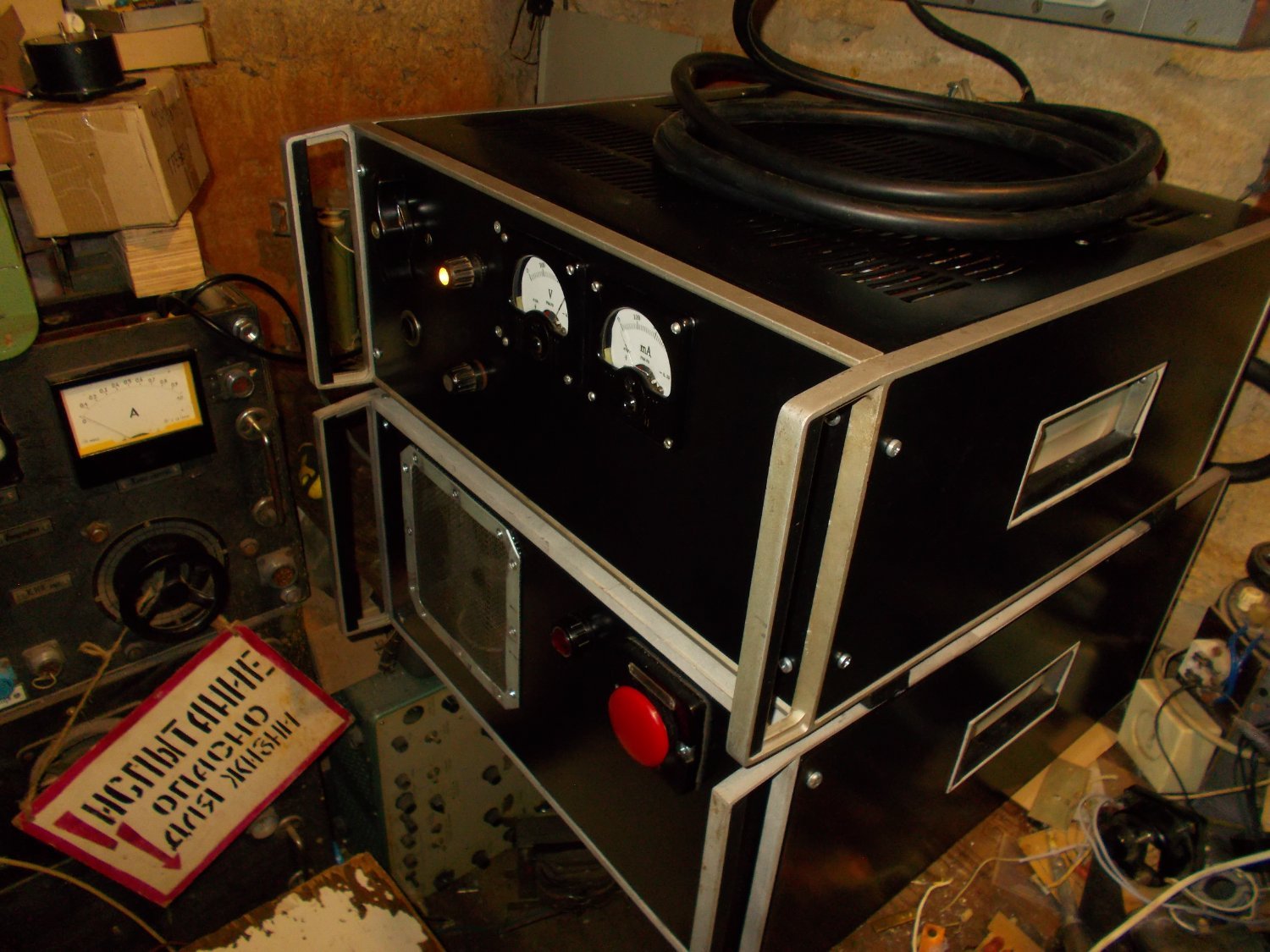

В далёком 1970 году это был трансляционный усилитель ТУ-600, выход две ГМ70 в плече. В 2022 был полностью разобран вся начинка удалена, остов сперва попал в пескоструйку на удаление всех покрытий и далее в порошковую покраску, все цвета восстановлены как в оригинале. Логика шепчет: используй 4шт ГМ70, так и сделал) Получился стерео РР на 120Вт с пиковыми индикаторами перегрузки начинающими подмигивать на 40 ваттах. Драйвер 45й триод с фазорасщепляющим трансформатором, входная есс83. Питание плавно нарастающее, 1250 вольт не шутки, все диоды 6шт EY500. был вариант без выпрямления накала у ГМ70, но победил здравый смысл, для акустики в 100дб надо выпрямлять, как итог на выходе всего 0.5мв. Остальное всё как у всех, сборка, настройка, выход на режим. Да, забыл, выход смещение фикс, средняя точка без переменников.

Забросить в чайник вода + уксус+ лимонная кислота, довёл до кипения, чайник поболтать можно, дать постоять 10 минут, промыть в воде. Наверное, один из самых щадящих методов. В воду можно соды добавить и прокипятить в кастрюле, промыть потом хорошо водй. В общем привести в порядок старые панельки особого труда не представляет, методов много разных, кем то уже проверенных из участников, было бы желание.

Сделал еще парочку 8 ШП для работы в ОЯ в качестве СЧ-ВЧ. Ничего нового, просто попросили сделать ширики без винтажности и излишней крутости... На НЧ будет 15" ЗЯ со своим усилителем. 6 Ом, 98 дБ. ВЧ - начало завала АЧХ 17 кГц и без провала АЧХ в середине в районе перехода от большого диффузора к виззеру. МС от каких то 12-ти дюймовых немецких ШП. Индукция 1.4 ТЛ.

Вы сначала лампы и трансформаторы попробуйте по каналам поменять. Трансформатор распотрошить вы всегда успеете.

Вы маненько не догоняете. Эта панацея находится в статусе действующей, всесторонне обмеренной конструкции. Зря она кажется вам чудом, это достижение столетней давности пришло из измерительной техники. Во времена не столь отдалённые это было неактуально для усилителей зв. частоты, но с некоторого времени УМЗЧ многократно превзошли по линейности измерительные усилители и вот. Да что ж мы, по второму кругу пойдём? Катушку давным-давно охватили общей петлёй ОС; сопротивление фильтров учитывают при перекомпенсации проводов АС, опытным путём установлено улучшение; компенсировать сопротивление катушки динамика - раз плюнуть, я ж говорю: разберитесь, что получится при этом, на какой процент необходима компенсация. У каждой работы есть граница ответственности: электросеть подаёт ЭЭ до ВРУ, дальше разбирается управляющая компания. Проектирование усилителя ведётся до клемм АС, ТУ сформулированы точнее не придумаешь: все промышленные АС требуют источник напряжения с нулевым выходным сопротивлением, там же на клеммах АС минимум искажений напряжения получите и распишитесь. Не могу же я ориентироваться на капризы каждого человека? Не нравится - пишите новые стандарты, принимайте, усилители будут спроектированы по новому. Не нравятся чудовищные искажения АС - флаг в руки - проектируйте новые неискажучие динамики, с любыми требованиями к усилителям, усилители будут моментально спроектированы под новые требования.

Как раз у нас с этим получше, чем у остальных. Попытайтесь найти ссылку на пост, где бы жаловались на неизлечимый возбуд сверхлинейника. Да, во время настройки доведением до возбуда во время клипа определяются параметры цепи коррекции. На этом - всё, это последний раз за время эксплуатации, когда данный усилитель генерит. И как раз я - тот самый специалист по устойчивости сверхлинейных систем, который может за неё ответить.

Не все статьи на Дзене можно отнести к помоечным, попадаются очень интересные материалы. Например тот же Prophetmaster опубликовал огромнейший материал по обслуженным им винтажным моделям усилителей и предов с фотографиями "потрохов". На мой взгляд очень полезный материал. Надо просто уметь отделять зерна от плевел и не стоит плеваться во все подряд.

Хорошо сказано про Дзен-Каша. Вот варит её кто-то, и слушают его и читают. А точно там написано или с неточностями, то это уже третье дело для читающих, главное что много букв и фоток. А здесь критикуют. Здесь сложнее. А критика здравая нужна и важна, особенно тому кто ошибается или думает что знает. Помню, на старом АП, Манаков с небес на землю часто указывал. Очень помогало. Мне так точно. Лично я, научился ценить здравую критику. Хорошая критика помогает разобраться в тех вопросах где ты "плавал", и тем самым делает тебя грамотнее и лучше. Здаровая критика только в плюс. Кретину в минус.. Так что продолжаем. Учится всегда нужно. Я ранее, в году так 2010, думал что много знаю, через 15 лет понимаю что до сих пор нехрена не знаю.

Не влезая глубоко прикинул режимы драйвера и выхода и посмотрел - 2,5 Вт на 8 Ом при меньше 2% искажений и при допущениях по качеству трансформатора (вообще-то их 20W@50Hz это не 5 Вт звуковой мощности. Старинный УШ19х38 из Каравеллы 1968-ого года имеет 1,5 Вт при сечении в 1,5 раза меньше и за счет М6 получить втрое большую мощность кажется сомнительным). Для расчета необходимого тока драйвера принял емкость нагрузки 6Н8С 90 пФ - 70 пФ 2А3 и 20 пФ монтажа, получил 15 кОм в аноде. Сетевой, как уже отметили, не обеспечит нормальных режимов. Ладно, вот рисунок модели для начала разговора

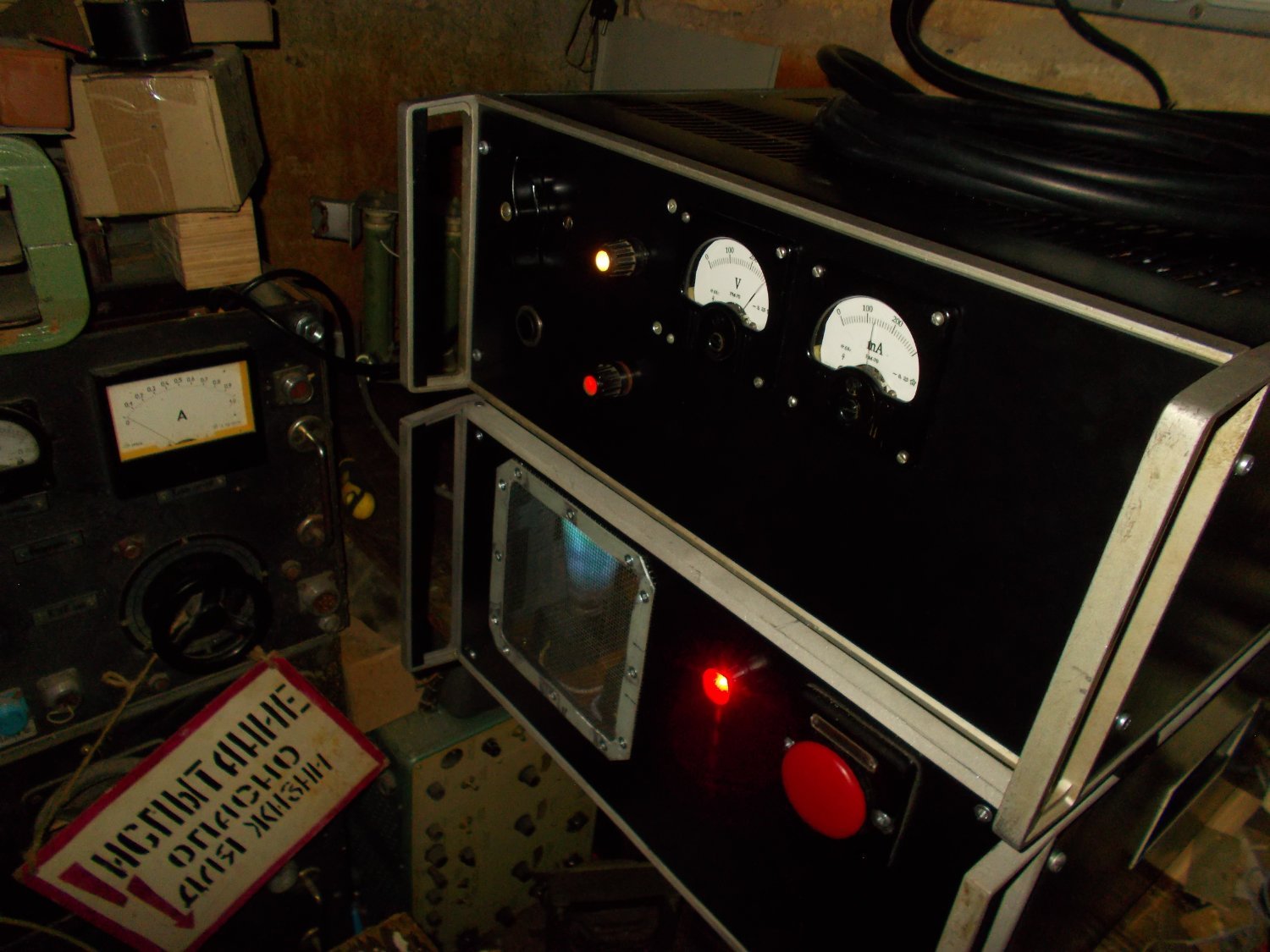

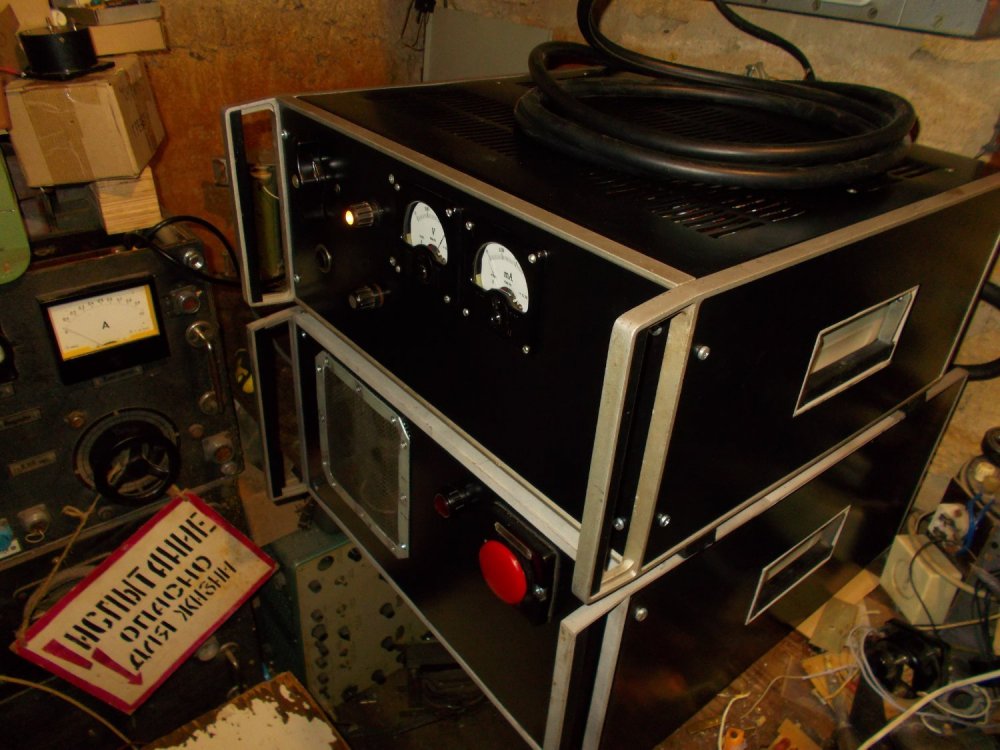

Хоть и не усилитель, но пример монтажа который выполнялся при сборке лампового лабораторного источника питания для макетирования ламповых же схем)).

В продолжение темы пентодного драйвера: кто о чем, а я уже не вперовой о бане - в смысле, об уважаемой мною Ал4, которая хороша в качестве драйвера и триодом, и пентодом. Вот к примеру вариант рабочей точки в режиме пентодного драйвера: общее анодное 330 вольт, в аноде лампы нагрузка 7,5 кОм, ток покоя 28 плюс-минус миллиампер, смещение порядка минус 2...2,2 вольт, напряжение на 2 сетке 150 вольт. Если лампа в параметрах, на аноде получается постоянка порядка 130 вольт (потребление по 2 сетке в этом режиме менее 1 Вт, т.е. в пределах нормы). Очевидно, выходное сопротивление такого каскада порядка 7 кОм, вполне юзабельное значение. Если сигнал с анода Ал подать через кондер на условный "резистор утечки следующего каскада" килоом в 150, то параметры каскада получаются: усиление порядка 60, полоса по минус 1 дб примерно 32 кГц. При тщательной настройке смещения (весьма чувствительно, лучше настраивать прямо под экземпляр) не проблема получить на 40 вольтах РМС искажения порядка 0,3% (а это под 60 амплитудного - для многих задач вполне достаточно). Повторюсь: перечисленные циферки получены и измерены через кондер на резисторе (гридлике условного выходного каскада) в 150 кОм. Максимум с выхода такого каскада (при таком питании) можно выжать порядка 60 вольт РМС - здесь искажения уже слегка превышают 2 процента. А на 50 вольтах вполне можно уложиться в 1%, что, кмк, очень неплохо - вполне можно качнуть даже и трехсотку, хотя конкретно этого я не пробовал. В спектре четные примерно поровну с нечетными, выше 5-й более-менее чисто. Мне кажется, не факт что найдется триод, способный показать такое усиление и такую линейность в резистивном каскаде при таких вольтах питания и амплитудах. Важно еще, что подобный драйвер еще и субъективно звучит довольно классно - а ведь хорошие измерения и хороший звук далеко не всегда ходят парой, что бы там ни говорили технически подкованные. Конечно, есть немало и других интересных ламп, но они всё больше из разряда труднодоставаемой экзотики, так что обсуждать их - сплошное расстройство, не будем.

Последние примерки перед отпуском... 😉

Не пишите больше этих глупостей и не спорьте с человеком, который 20 лет занимался разработкой и внедрением в производство оборудовагия для изготовления и измерения керамических конденсаторов.

Высоковольтный стабилизатор с плавным пуском готов и функционирует как задумывалось. При выключенном магнитном усилителе и вольтодобавке на выходе "дежурное напряжение" порядка 1 кВ, которое при включении стабилизатора плавно поднимается до рабочего значения за время порядка 12 секунд. Блок резисторов ПЭВ100 -- эквивалент нагрузки, имитирует выходной каскад. Теперь предстоит упихивание в корпус, который и станет источником высоковольтного питания выходного каскада. Вес источника боюсь представить)))

Зовётся эта "хитрая" цоколёвка B9G. Покупается при желании на раз-два. Ну разве, что пересылка оригинальных в Канаду может немного напрягать. Хотя, с Англии вроде даже без НДС.

Во же, сцуко! Разрабатывал радиолокаторы, а комплектуха была сторонних производителей! Позор на мои седины! Ну и производители, ясно, лохи! Раз уж комплектуху сделали, то локатор - раз плюнуть! Так проклятая Совдепия обеспечивала всеобщую занятость!

Да, тоже тормознул проект, пока только покраска шасси и сбор деталей, основная работа по проекту преносится на долгие зимние вечера, когда за окном темно, снег и ветер. И тогда хобби превращается в домашний уютный процесс с перерывами на чай с лимоном

Новости по проекту -- собираю финишно узел стабилизатора высковольтного напряжения с плавным запуском. До этого стабилизатор прошел несколько стадий макетов, их не фотографировал. Сейчас собраны все элементы на шасси, дальше надо спаять, что будет сделано в ближайшее время.
