Долго ли, коротко, помакетил-послушал разные варианты предусилителей. Одного каскада мало, два каскада много. Остановился на варианте "полтора" каскада. Принципиальная схема проста и, не побоюсь этого слова, изящна. Лампы, медь, железо...: В моем случае эта схема выглядит примерно так. С лампами е182сс коэффициент усиления около 20дБ: Неспешно завершаю монтаж предусилителя на базе стандартного алюминиевого корпуса 400х300мм: Но это еще не "final cut"). Окончательный вариант будет двухблочным, в закрытых корпусах, с раздельными блоками питания для каналов.

Зуд в руках таки победил жабу. Заказал на Temu метровых палок, уголков разных. Часть по пилил. Проба пера. Интересное "Lego"

Всем привет и обновлю сообщения. Три недели шли детальки из магазина https://www.hificollective.co.uk/catalog/-c-61.html Анодные резисторы металлопленочные резисторы Takman, сеточные - танталовые немагнитные резисторы, конденсаторы в катоды 5687 - Elna Cerafines ROA, EF86 - Elna Silmic II RFS. Почти убрал МГТФ (кроме накала). Сигнальные развел моножилой из чилийской самородной меди 0,54 и 0,8 мм диам. После монтажа и пробного включение не обошлось без казусов: при первом включении звук из одного канала пропал через 4-5 сек. работы. Измерил напряжение; и в одном канале Ua-101 В, а в другом 340В, т.е. ток через лампу не течет. Однако 6 вывод лампы (нога) отлично звонится через все анодные резисторы. Проверил все анодные и катодные резисторы, конденсаторы - всё отлично, все детали рабочие, но при подаче напряжения - 340В, хоть тресни. Потом обратил внимание на пайку в точке соединения перемычки от ножки ламп. панели и конденсатором RTX - что-то пайка мутная была. Всё отчистил от припоя, сделал и поставил новую перемычку и запаял другим припоем. Заработало. То есть внутри припоя, при подаче высокого напряжения, из-за зернистости контакт разрывался, подумал я... Не попал сразу с фазировкой вторички вых. тр-ра. Звук глухой. Перекинул и включил - звук снова глухой. Плюнул и убрал корр в ящик стола, неделю не подходил и не думал про него, работал свою работу. На выходных достал и увидел, что провода на клемах тр-ра я перекинул, а провод заземление теперь соединился с сигнальным проводом (+). Перепаял землю и наконец заиграло всё как надо.

на фоне Норманна векторхорна ;) , убил динамик там, так симфония очень хорошая замена пока дин отсылаю в Венгрию Иштвану. Может фото не передает дизайна на ножках из за общего бардака, но во первых вч и сч находяться на уровне прослушивания, а во вторых покупайте только с ножками :)). Покупая из 3 пар , в одном получил 6гд-2, в остальныз 5гд-3. 6гд2 сразу продал. Имейте ввиду что они выпускались двух размеров, одни меньше по высоте но глубже коррпус. Покупайте что нравиться вам, где какой нч дин я не знаю. Поменяйте конденсаторы сразу, хорошо Станислав подсказал какие брать на алике металлопленочные и о чудо заиграло еще лучше. Сам фильтр выполнен довольно неакуратно, и в одной паре пропадал то сч то вч, пока не переделал весь фильтр да переделать аккуратней ;). Еще старый поролон скисший замените снимая заднюю крышку.

Вот именно эта пара Гумансов стоит в моих Барбарисхорнах, селанных по чертежам уважаемого ББ, светлая ему память!

Как человек, окончивший курсы патентоведения ( к слову - при участии фантаста Альтова- в миру Альтшуллера Генриха Сауловича) резюмирую - в СССР ни патента, ни авторского за такую невнятную компиляцию не выдали бы.

Брут поёт, не по-детски, не оторваться: VID_20261018_100444.mp4 Ёлки распелись, они же и в усилителе стоят, дополняя друг друга!...

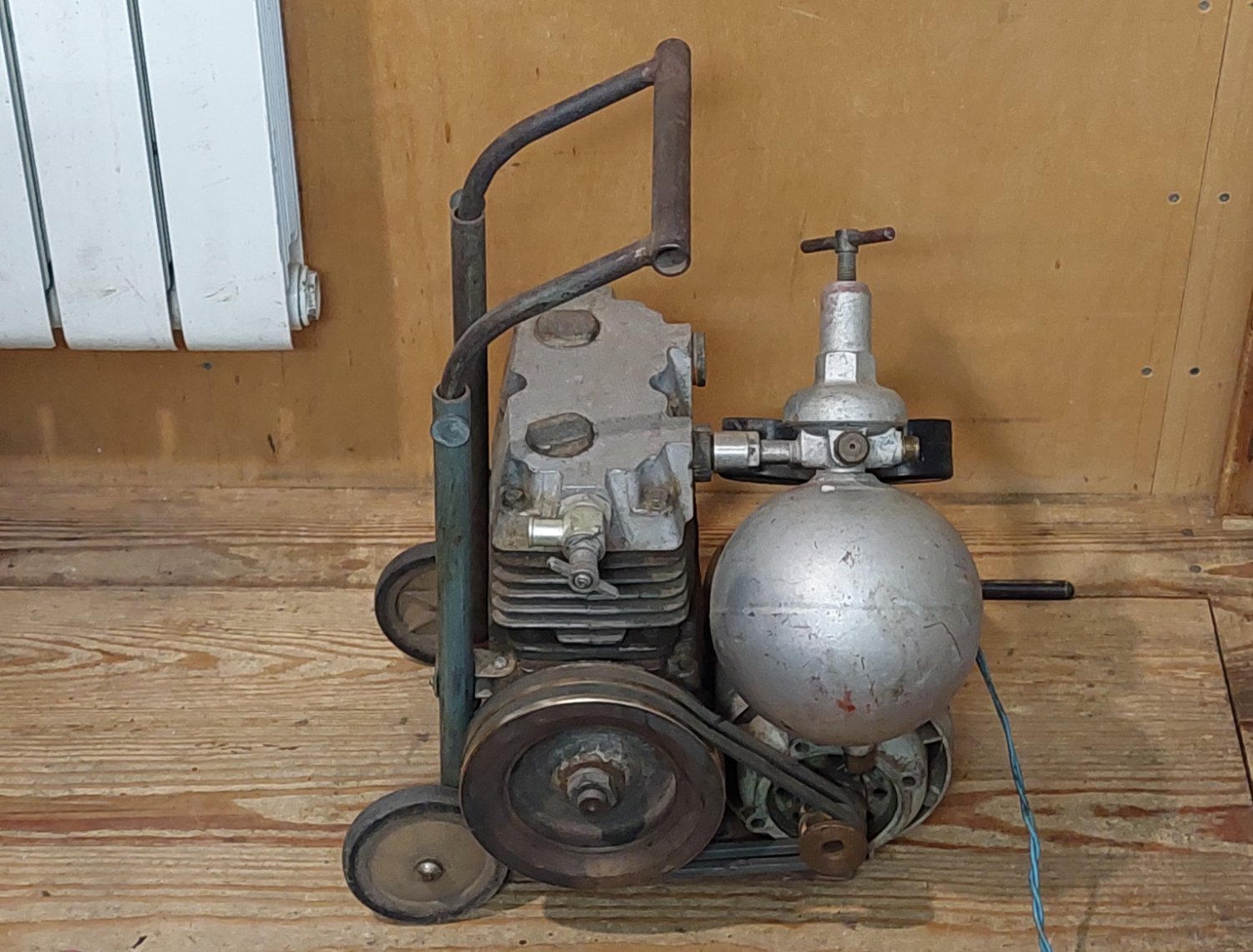

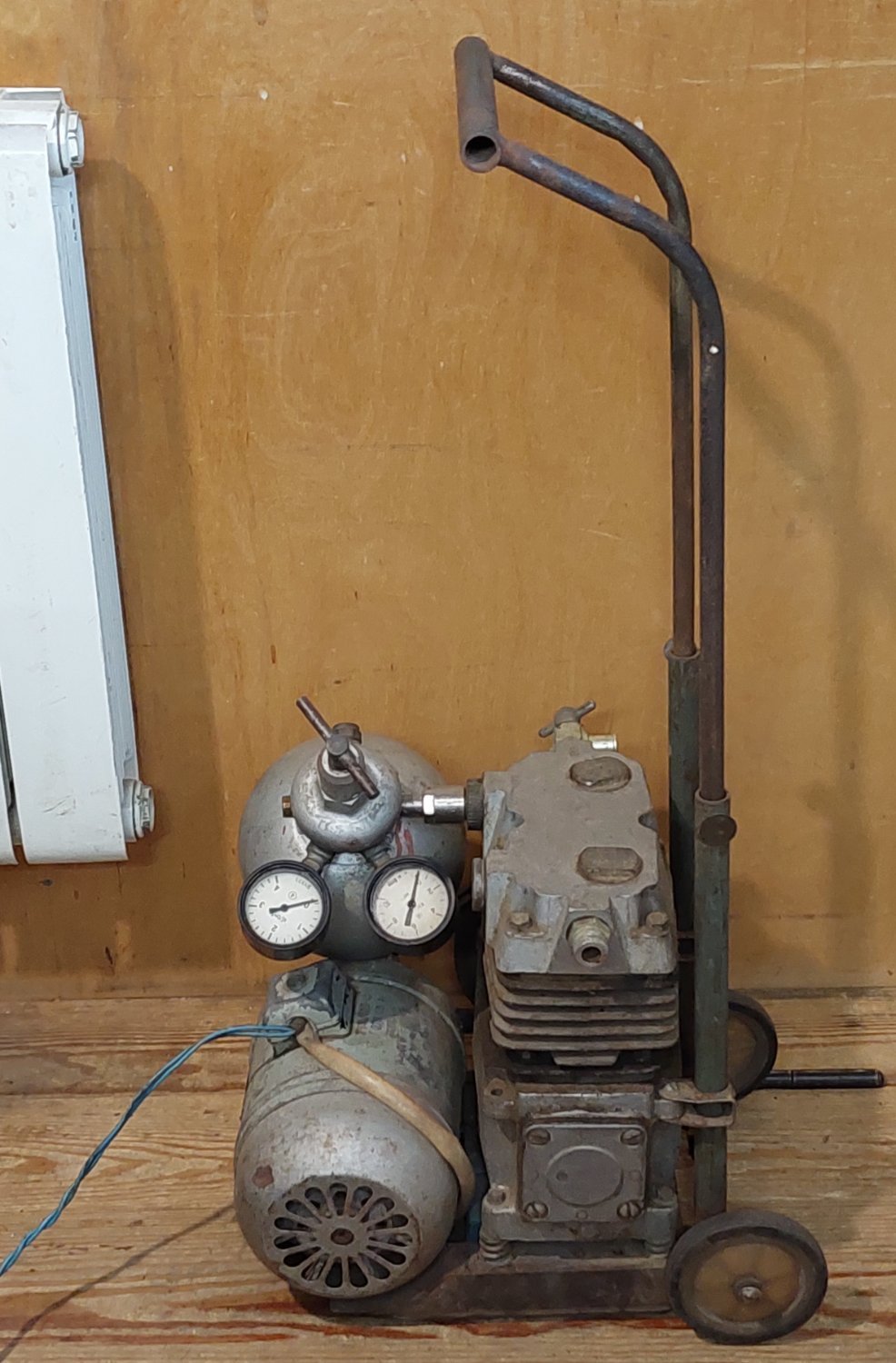

Попытка применить шестеренчатый насос для вакуммирования не удалась, в чем причина разбираться не стал, притащил с гаража домой поршневой компрессор. 30 лет простоял без дела, попробовал - живой, качает/откачивает. Давно его сделал, для художественных работ, цель была получить компактную и мобильную конструкцию. От большого рессивера отказался, идея была закачивать в малый объем более высокое давление и с помощью редуктора получать низкое рабочее. Делал и испытывал его на работе (три фазы питания), качал довольно шустро до 8 атм на выход 1,5-2 атм стандартный советский покрасочный пистолет... Но в домашней, однофазной сети крутящий момент применного двигателя сильно упал, короче его сжег. Перемотал сам, взял провод потолще, в пазах уменьшил клинья, вошло чуть меньше в витков, стало мощней. По неопытности неправильно соединил катушки, получил 1500 об.мин вместо 3000, зато момент стал больше. В таком виде его оставил. В холодную погоду момента раскрутить недотаточно, работает без пускового конденсатора. Пистолет пришлось доработать, запаять лишние каналы, в принципе производительности хватает на повторно кратковременный расход воздуха. С другой стороны полноценная работа компрессора потребовала бы эффективного водяного охлаждения головки блока цилиндров, штатной работы системы смазки, впрыск под давлпнием. Сейчас колен вал разбрызгивает в картере масло. Все это привело бы к усложнению конструкции, учеличению габаритов и веса. Для большей компактности снял с двигателя лапы, крепится к раме за круглый корпус, натяжение ремней с помощью пружин под корпусом компрессора, под ним же расположен блок конденсаторов. В то время у меня не было своего станка и мастерской, что повлияло на конструкцию, винты фиксации выдвижной ручки имеют головку - припаянные пятикопеечные монеты... сейчас бы сделал иначе.

На мое мнение, корректор с выходными трансформаторами (правильными) завсегда лучше корректора без таковых, но, не настаиваю...

Дополню немного:

ОФФ. Я особотяжёлые ламповые приборы, УМ например, корректор, всегда ставлю на квадратики из толстого плотного войлока (30х30х20мм). Так нравится больше всего. Конусы остались под АС и вертушкой на многоуровневой комбинированной развязке. Лампа вся на войлоке, как только в деревянный дом система переехала.

Ленты из белой жести, применяются и на фабриках, они достаточно хорошо подтягиваются и прекрасно запаиваются по стыку.Но картонные подкладки чаще всего присутствуют также. Стягивать подковки, напомню, на трансформаторной фабрике посоветовали путем подачи пост.тока в обмотки. Стягивает хорошо, не создаёт лишних усилий.

Штудер С37, конечно.Кусочек УВ. Они повторяли эту схему не менее 100000 раз серийно. Фактически, ни что иное, как "усилитель Вильямсона" или "обычная Динака"(С) :), только на есс88. По сроку службы - приходили С37, явно отработавшие в студиях лет по 25-30, с протертыми на почти миллиметр ферритовыми стирающими головками (!) и лампы, как были с завода, там не редкость. Да, они подсевшие, конечно, и ощутимо, но все работает как надо. Порядка 6 ма ток на половинку е188сс, никаких проблем. Выходное, кстати, указано как "менее 20 ом" на 200-омном выходе. И оно так и измеряется, действительно, прямо измерителем R, на 120гц или 1 кГц. Подводно-надводные камни, прежде всего, вероятно, в вых.тр-ре соотв.качества и устройства (залит в эпоксидку, эдакий кубик). Питание всех блоков от стабилизатора на 255 вольт, лампового, конечно. Накал через стабилизатор на германиевом транзисторе, но только на самые критичные каскады. Остальные перем.током. Уже точно не помню, но вроде никаких особых проблем с исходным вариантом РС-10 при работе хоть на LR, хоть на LCR, не выявлено... Как то оно и лаконичнее, без Штудеровской , как мне кажется, избыточности - слишком хорошо уже тоже нехорошо :).

Нашел!!!! черт ногу сломит что там выпускали то и зачем столько модификций Внешние размеры (ВхШхГ): 1000х450х320 мм ( с ножками или без история уже умалчивает) Вес одной АС: 20 кг но здесь не 2гд-8!! а 2гд-28, т.е где что как пишут, но схема фильтра верна и фото! там не 2гд-8!!! Может и наверно 2гд-28! Вот если такое попадется. надо сразу брать, даже как резервную акустику, или на кухню..в любом случае брать !!! Вес ее 20кг, вес второй и третьей 16 и 15кг

Когда-то, уже давно, у товарища оставили в родных ящиках только 6ГД2, скрутили оба ящика спинами друг к другу. Типа сабвуфер :). "На ножках" купили в загранице Grundig-Box номер не помню, элегантных сопроматных форм и на ножках, внутри овал ШП + пищалка. Фильтры сделали внешние, конечно. В принципе, потом, по слухам, иногда возникала мысль - а так ли уж нужен тот "саб"...

Уно моменто, статью посмотрю. Не так. Импеданс определяет шум. А он низкий ~ 1 Ом. Читаем первоисточник. 1133.pdf

МГТФ-0,03 имеет примерно ту же конструкцию, но изоляция потолще.

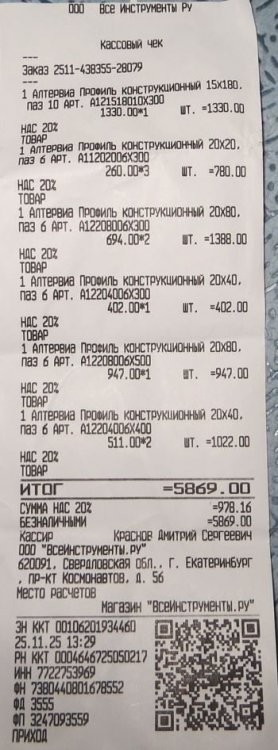

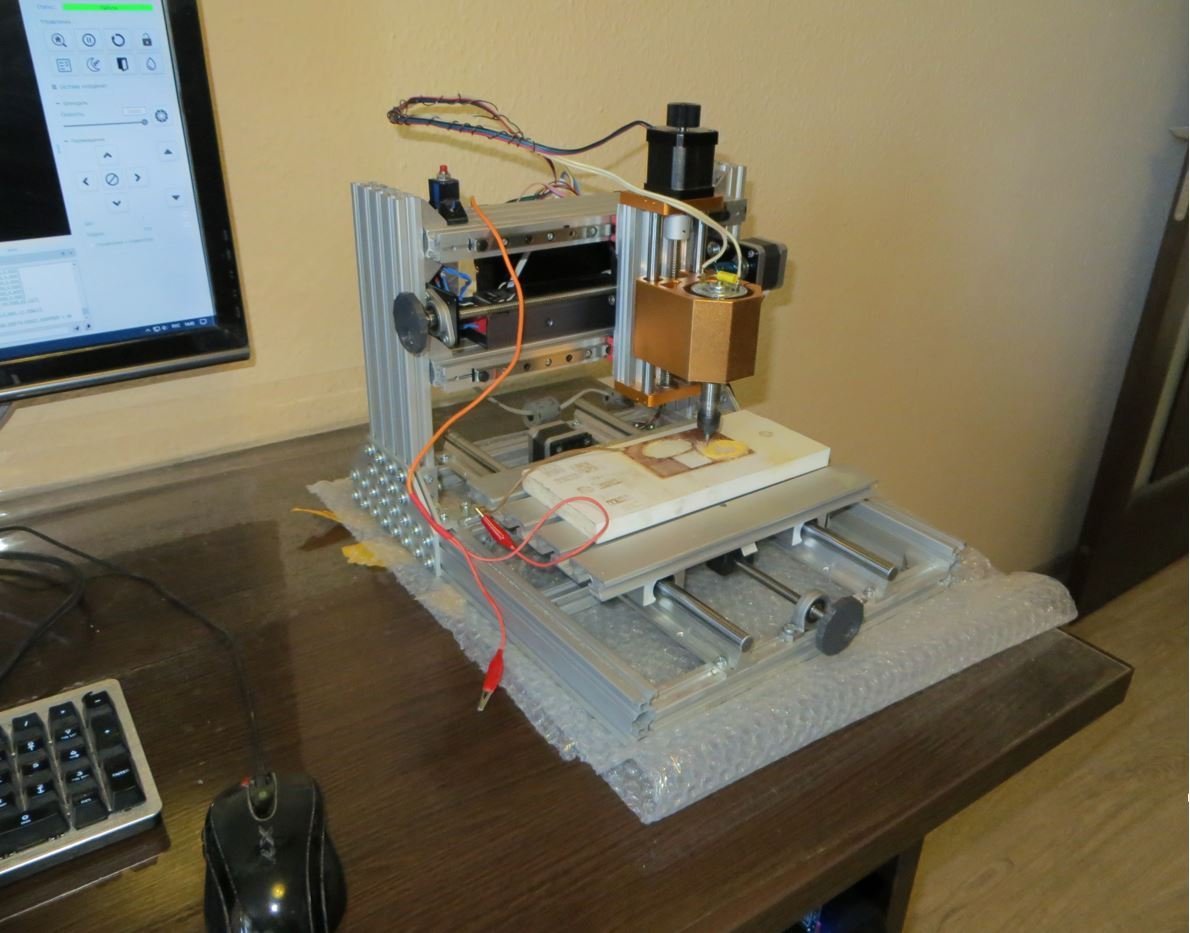

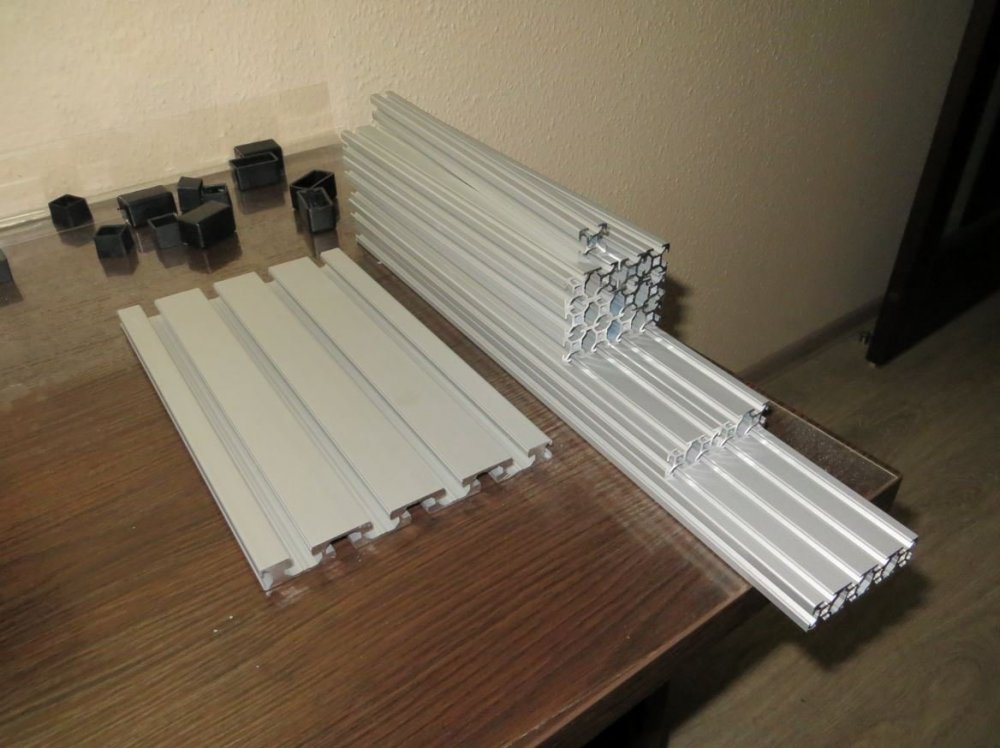

Я когда фрезер собирал - тоже станочным профилем пользовался - Профиль покупал во "Все инструменты" - там прямо по размерам все нарезанное продаётся.... Только один размер пришлось самому пополам распиливать. Вот эта кучка на 5800 рублей Всё остальное на Али экспресс покупал - профиль там дороже из-за доставки выходит и дольше ждать.

Новый Брут набирает обороты:

Первые попавшиеся проводные телефоны, просто супер мягкие, то что надо! Мне экран нужен как земля тонарма, обалденна мягенькая. С литцем не повезло, все что достал колом стоит . А здесь хоть узел завязывай да мни - распремляется Благодарю форумчан

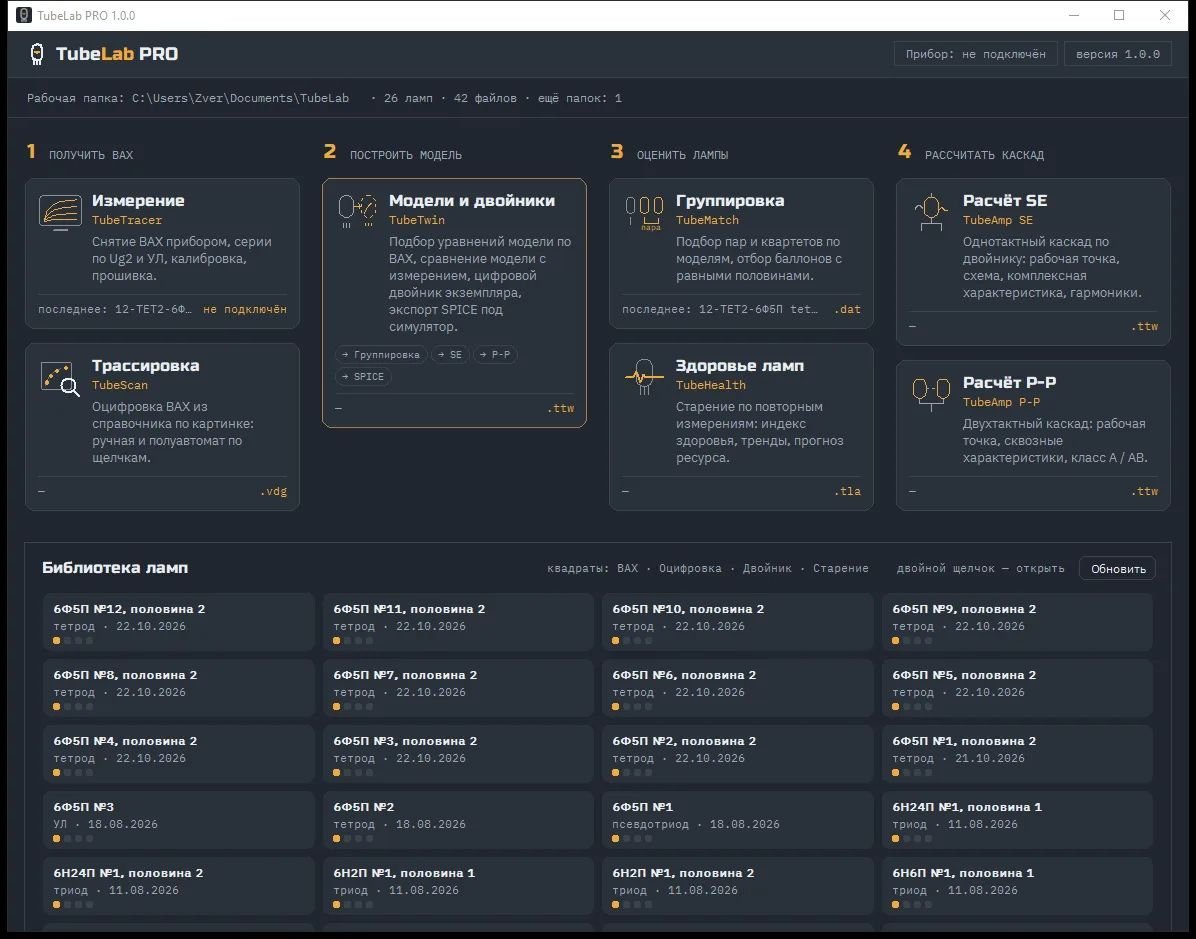

Общая оболочка программы...

Сколь мудрЫ были, всё-таки, инженеры Филипс почти век тому назад, решили не пускать дело с возбудами на "самотёк":) :

Нет, как раз блестящая в районе 50 года, матовая более старая, обе абсолютно правильные :)

Как то сравнивал в смещении всякие диоды: германий, кремний, карбид и вакуум. Все звучат по разному, у каждого свой окрас, самый нейтральный - вакуумный, ещё лучше себя проявил выпрямитель с отвязкой от сети. Он лучше всех прорисовывал сцену и микродинамику, без всякого окраса (хотя здесь уже трудно быть объективным: а что есть окрас).

Китайцы добавили "МС-предусилитель" на паре параллельных триодов. В остальном - тривиально: ОК-КП-цепь-ОК-КП.

Вот схемы D.KLIMO оригинал и китайская.

Работа продолжается. Сейчас занимаюсь компоновкой последнего 4го прибора -- предусилителя. Он собирается в корпусе от осциллографа с8-13, в котором сохранен штатный отсек под сменные блоки. Предусилитель выполняется в виде съемного узла устанавливемого в этот отсек. В приборе также собирается осциллографический индикатор сигнала на достаточно крупной ЭЛТ 16ЛО3И заключенной в самодельный магнитный экран и установленной на месте штатной ЭЛТ осциллографа. Частично скомпонован и сам съемный блок предусилителя -- на шасси размещен межкаскадный трансформатор заключенный в магнитный экран, лампы ГУ50 и лампы 6п1п предварительного каскада. С входным каскадом предстоит ещё дополнительно поэкспериментировать на макете для получения желаемой чувствительности. Вероятно придется отказаться от каскада на лампе вторичной эмиссии 6в1п из-за сильного фона, если не удастся его побороть иными, более "книжными" способами. Передние панели ещё не рассверлены, так как расположение органов управления ещё предстоит уточнить. Для окончательного лампоза рассматриваю ещё вариант добавления индикатора уровня сигнала на ИН-13. Этот прибор получается наиболее сложным конструктивно и схемотехнически, поскольку будет содержать опять же активные стабилизаторы питающих напряжений и вспомогательные узлы вроде осциллографического блока. Трудностей добавляет выполнение всех схем на металлических шасси и необходимость экранирования трансформаторов, входной каскад скорее всего также придется заэкранировать от электрических наводок.

ЭДС и ток картриджа мизерные, поэтому сечение и количество проводов в жиле удобнее рассматривать исходя из сочетания долговременной надёжности изоляции, качества и гибкости жил кабеля. Многожильный литцендрат в плане дублирования для проходящего сигнала при возможном обломе одной или нескольких жил неплох. В МГТФ медные жилы идут паралельно без взаимной изоляции и тоже дублируют друг друга. Гибкость провода более важна в месте изгиба трубки и оси тонарма, а также в корпусе проигрывателя под осью тонарма. В первом случае динамический изгиб мал, во втором более существенен. Это всего лишь размышления по теме, ни на что не претендующие, один из возможных способов реализации описал в сообщении выше. Делимся реальными вариантами реализации с последующей статистикой эксплуатации для облегчения подбора и замены проводки от картриджа до входа фонокорректора.

Под дин Филипс надо использовать схему Филипс, а не всякое барахло типа 6Э...

Есть так называемые конструкционные компаунды. Например для вклейки деталей кузова. Например металлических. Например МММ. Например 490. Цена не может не понравиться

В данном случае это абстрактная величина не несущая особого смысла. А графики показывают АЧХ при различных величинах внутреннего сопротивления лампы/каскада. Для оценки качеств и совместимости мажкаскадника Вам важнее знать Ктр, индуктивность первички, размах напряжения и рабочий ток. Это позволит понять возможно ли применение данного трансформатора в Ваших конкретных условиях с выбранной лампой, режимом, и каков будет результат.

еще добавлю что корпус из фанеры 10мм, это вибрирующая акустика , т.е именно в этом вся фишка ее кайфового звука - Resonanzboden, такого типа выпускали большие приемнки как Saba, Graetz или Grundig. Никаких масивных толстых стенок как 15-20мм или того толще!!!

К ним же в пару 4646.

А вот самая первая из первых, вот бы ее достать Она была продемострирована на выставке в Нью-Йорке в 1959 г. Выпускалась с 64 по 67 год. Как видите 4 динамика. И как я понимая она габаритней всех остальных. у меня есть эти два сч (по паре), они в каких еще так же и других радиолах еще устанавливались и шли именно с разым Fres устанавливая их в паре. Т.е не просто два одинаковых динамика 2гд8. Но достать чертежи самой первой симфонии я не смог

Сбылась мечта идиота - применил ёлку 36-ю в корректоре: Пришлось повозиться, лампа "заводная", но оно того стоит, вот оцифровка с измервинила - брутальность на лицо: https://disk.yandex.ru/d/rCIwCf0kd30lRA 51 Мб, без пароля...

ТРАНСФОРМАТОРЫ Дэвид Хафлер, Филадельфия, Пенсильвания. Заявка подана 14 октября 1955 г., серийный номер 540,587 14 пунктов формулы изобретения. (Кл. 179-171) Настоящее изобретение в целом относится к широкополосным двухтактным выходным звуковым трансформаторам высокой верности воспроизведения, которые могут использоваться в качестве выходных трансформаторов в двухтактных усилителях любого типа. Такие трансформаторы способны передавать значительную звуковую мощность с крайне низким уровнем искажений в частотном диапазоне как минимум от 7 до 70 000 Гц, а также позволяют применять в усилителях глубокую отрицательную обратную связь (до 30 дБ), при условии включения самих трансформаторов в контуры этой обратной связи. Специалистам в данной области хорошо известно, что для создания высококачественных трансформаторов требуется большое количество меди и железа. Это необходимо для получения требуемой индуктивности первичных обмоток, что, в свою очередь, обеспечивает желаемые характеристики в области низких частот. Однако эти требования вступают в противоречие с условиями, необходимыми для качественного воспроизведения высоких частот — а именно, с требованиями по минимизации индуктивности рассеяния и распределенной емкости. Кроме того, трансформаторы для высококачественной аппаратуры должны допускать включение в цепи с отрицательной обратной связью (ООС) глубиной 20–30 дБ. Такое требование подразумевает необходимость точного контроля относительной фазы сигналов в первичной и вторичной обмотках. Нежелательные фазовые сдвиги возникают главным образом из-за емкостной связи между обмотками, а также вследствие наличия индуктивности рассеяния. Последнюю можно уменьшить путем чередования (секционирования) обмоток, что, однако, приводит к увеличению емкости первичной обмотки. Таким образом, при проектировании приходится искать компромисс между этими двумя факторами. Емкостную передачу сигналов можно устранить с помощью электростатического экранирования вторичных обмоток, но применение экранов увеличивает емкость относительно «земли», что ограничивает полосу пропускания в области высоких частот. В соответствии с настоящим изобретением первичные обмотки звуковых трансформаторов выполняются секционированными, при этом вторичные обмотки используются в качестве экранов между частями первичной обмотки. Применяются три расположенные одна над другой коаксиальные первичные катушки; центральная из них может иметь отвод от середины, который подключается к источнику положительного напряжения питания (B+). Все витки этой катушки намотаны в одном направлении, и саму катушку можно рассматривать как состоящую из двух секций, каждая из которых включена последовательно с соответствующей лампой двухтактного усилителя. Две оставшиеся первичные обмотки — одна из которых расположена физически над центральной обмоткой, а другая — под ней — намотаны в направлении, противоположном направлению намотки центральной обмотки. Между центральной обмоткой и двумя другими первичными обмотками размещены две вторичные обмотки. Таким образом, конфигурация обмоток представляет собой последовательность: П–В–П–В–П (где П — первичная, а В — вторичная обмотка). Одна из вторичных обмоток намотана в том же направлении, что и центральная первичная обмотка, а другая — в противоположном. Вторичные обмотки могут быть соединены параллельно или последовательно. При последовательном соединении они должны быть намотаны в одном направлении для обеспечения полной симметрии. Первичные обмотки могут быть соединены друг с другом одним из двух способов. В первом случае внешняя первичная обмотка (в физическом смысле) соединяется последовательно с той частью центральной обмотки, которая предшествует среднему отводу, то есть с её внутренней половиной. Внутренняя первичная обмотка соединяется последовательно с той частью центральной обмотки, которая следует за средним отводом, то есть с её внешней половиной. При параллельном соединении внешняя обмотка подключается параллельно внутренней половине центральной обмотки, а внутренняя обмотка — параллельно внешней половине центральной обмотки. Очевидно, что для параллельного соединения число витков во внутренней и внешней первичных секциях должно быть равно числу витков в половине центральной секции; однако при последовательном соединении это условие не является обязательным. В трансформаторе согласно настоящему изобретению допускается определенная асимметрия активных сопротивлений (по постоянному току) и емкостей, что позволяет обеспечить эффективное чередование (переплетение) обмоток двухтактного каскада и снизить межобмоточную емкость. Такое чередование уменьшает индуктивность рассеяния между полуобмотками, тем самым увеличивая допустимую мощность на высоких частотах. При этом предложенный способ чередования обмоток не приводит к увеличению емкости между частями первичной обмотки. Это важное преимущество изобретения объясняется тем, что полуобмотки первичной обмотки двухтактного каскада соприкасаются друг с другом только вблизи отвода от средней точки — участка, где переменный потенциал равен нулю. На остальных участках первичные обмотки разделены вторичными обмотками, находящимися под низким потенциалом. Низкая суммарная емкость первичной обмотки и минимальная емкостная связь между ее полуобмотками необходимы для того, чтобы в двухтактной схеме происходило взаимное подавление четных гармоник и исключалось возникновение резонансов. Предотвращение резонансов крайне важно для обеспечения качественной переходной характеристики и исключения фазовых сдвигов, которые недопустимы в схемах с глубокой обратной связью. Вторичные обмотки полностью сбалансированы относительно нескольких первичных обмоток, благодаря чему емкостная передача сигнала с первичных обмоток на вторичные компенсируется, а продольная передача сигнала исключается. В результате достигается полноценная двухтактная работа в широком частотном диапазоне, отсутствие сигнала при инверсии фазы, а также возможность использования глубокой отрицательной обратной связи. В одном из вариантов конструкции, разработанном в соответствии с настоящим изобретением, был использован 2-дюймовый (50,8 мм) пакет стандартных пластин магнитопровода, изготовленных методом безотходной штамповки. Было установлено, что трансформатор способен работать с мощностью 50 Вт в диапазоне частот от 20 Гц до 20 кГц с пренебрежимо малыми искажениями. При этом была достигнута частотная характеристика в пределах ±1 дБ в диапазоне от 7 Гц до 70 кГц, а глубина допустимой обратной связи составила до 30 дБ. Таким образом, одной из основных целей настоящего изобретения является создание нового двухтактного аудиотрансформатора с высокой точностью воспроизведения. Еще одной задачей настоящего изобретения является создание двухтактного звукового трансформатора с чередующимися первичными обмотками, в котором вторичные обмотки выполняют функцию емкостных экранов для секций первичной обмотки. Еще одной задачей изобретения является создание двухтактного звукового трансформатора с разделенными половинками первичной обмотки, причем две секции, образующие каждую половинку первичной обмотки, расположены таким образом, чтобы подавать на вторичные секции трансформатора емкостно передаваемые токи противоположной фазы и равной амплитуды. Вышеуказанные, а также дополнительные цели, признаки и преимущества настоящего изобретения станут очевидными при рассмотрении нижеследующего подробного описания одного из его конкретных вариантов осуществления, особенно в сочетании с прилагаемыми чертежами, на которых: На рисунках 1 и 2 представлены принципиальные электрические схемы альтернативных вариантов реализации согласно изобретению; На рисунке 3 показано последовательное соединение секций вторичных обмоток, относящихся к вариантам, представленным на рисунках 1 и 2. Обращаясь более подробно к прилагаемым чертежам, отметим, что позицией 1 обозначена первая вакуумная усилительная лампа, а позицией 2 — вторая вакуумная усилительная лампа двухтактного высококачественного усилителя звуковой частоты, работающего в режиме класса A, AB или B. Для усилителя предусмотрен выходной звуковой трансформатор, содержащий достаточное количество меди и железа для обеспечения качественного воспроизведения низких частот, характерного для аппаратуры класса Hi-Fi. Первичная обмотка 3 выполнена по принципу чередования секций (чередующейся намотки) для минимизации индуктивности рассеяния. Первичная обмотка состоит из центральной катушки (или секции) 4, намотанной в одном направлении слоями, уложенными друг поверх друга; она имеет как минимум один средний отвод 5, благодаря чему катушка (секция) 4 фактически разделена на внешнюю часть 6 и внутреннюю часть 7, причем границей раздела служит средний отвод 5. Предусмотрены дополнительная внешняя первичная секция 8 и внутренняя первичная секция 9, намотанные в виде отдельных слоев соответственно снаружи и изнутри центральной секции 4. Секции 8 и 9 намотаны в направлении, противоположном направлению намотки секции 4; при этом секции 6 и 9 соединены последовательно с анодом лампы 2, а секции 7 и 8 — последовательно с анодом лампы 1. Если проследить направление протекания тока и направление намотки секций 7, 8 и 6, 9, начиная от отвода 5, становится очевидным, что секции 6 и 9 индуктивно усиливают друг друга, так же как и секции 7 и 8, однако последние находятся в противофазе по отношению к секциям 6 и 9. При условии равенства числа витков в секциях 6, 7, 8 и 9, соседние слои секций 6, 8 и секций 7, 9 находятся в противофазе и имеют одинаковый потенциал. Вторичная секция 10 расположена между первичными секциями 6 и 8, а еще одна вторичная секция 11 — между первичными секциями 7 и 9. Вторичные секции 10 и 11 соединены параллельно (как показано на рисунке) и имеют взаимно обратное направление намотки, однако при необходимости их можно соединить последовательно. Вторичные секции 10 и 11 представляют собой низковольтные обмотки, заземленные в точке 12. Таким образом, вторичные секции 10 и 11 выполняют функцию электростатических экранов, расположенных соответственно между первичными секциями 6, 8 и 7, 9. Эти экраны уменьшают или сводят к минимуму емкостную связь между соседними первичными секциями, а расположение вторичных секций между слоями первичной обмотки, имеющими равные потенциалы, но противоположные фазы, исключает передачу емкостных токов во вторичные обмотки. Благодаря описанному расположению вторичные обмотки могут быть намотаны более симметрично по отношению к секциям первичной обмотки, чем это было бы возможно в ином случае: а именно, заземленные концы секций вторичной обмотки располагаются в непосредственной близости к концам центральной секции 4. Тем самым минимизируется емкостная передача энергии в секции вторичной обмотки и из них. Вся система оказывается несбалансированной по сопротивлению постоянному току и емкости, поскольку обмотки расположены одна поверх другой, а значит, имеют разные диаметры и разную длину провода. На это идут сознательно, чтобы обеспечить эффективное чередование секций двухтактного каскада и уменьшить индуктивность рассеяния между ними. Это повышает допустимую мощность на высоких частотах во всех режимах работы, включая класс B. Конструктивное расположение обмоток позволяет чередовать их без увеличения емкости между частями первичной обмотки, так как эти части соприкасаются только в точке среднего отвода, где переменный потенциал равен нулю. Секции первичной обмотки разделены расположенными между ними — в сбалансированном порядке — секциями вторичной обмотки, находящимися под низким потенциалом. В результате общая емкость первичной обмотки остается низкой, а емкостная связь между ее частями — минимальной. Для обеспечения подлинно симметричной работы на любых частотах такая емкостная связь недопустима; в противном случае не произойдет необходимого подавления гармоник четных порядков. Кроме того, исключается возникновение резонансов между частями двухтактной обмотки, которые могли бы привести к ухудшению переходных характеристик и ограничить глубину допустимой отрицательной обратной связи из-за резких фазовых сдвигов, возникающих на резонансных частотах и вблизи них. Благодаря сбалансированному расположению вторичных секций относительно первичных, а также взаимно сбалансированному расположению самих первичных секций, емкостная передача сигнала с первичной стороны на вторичную оказывается уравновешенной — то есть отсутствует несимметричная передача сигнала или прохождение его в продольном режиме. В результате исключается появление составляющей сигнала с инвертированной фазой, расширяются возможности для введения обратной связи вокруг трансформатора, а также обеспечивается полноценное балансное (двухтактное) усиление в чрезвычайно широком диапазоне частот — при минимальном фазовом сдвиге, точном согласовании импедансов и низком уровне искажений. Обратимся теперь к рисунку 2 прилагаемых чертежей, на котором показан вариант системы, представленной на рисунке 1: здесь первичная секция 6 соединена параллельно с первичной секцией 9, а первичная секция 7 — параллельно с первичной секцией 8; в остальном схемы на рисунках 1 и 2 идентичны. В системе, показанной на рисунке 2, число витков в параллельно соединенных обмотках должно быть одинаковым, чтобы обеспечить равенство напряжений и, следовательно, отсутствие циркулирующего первичного тока. В системе, представленной на рисунке 1, это условие не является обязательным. На рис. 3 представлено последовательное соединение вторичных секций, которое может быть использовано в любом из показанных вариантов осуществления; при этом секции 10a и 11a намотаны в одном направлении, а точка их соединения заземлена для обеспечения симметрии. В том случае, если секции 10a и 11a намотаны в противоположных направлениях, их можно соединить началами друг с другом, при этом общая точка соединяемых начал должна быть заземлена. Такая конфигурация не является симметричной. Возможность использования асимметричной вторичной схемы зависит от импеданса обмоток. Если импеданс составляет всего несколько ом, то вся вторичная цепь — с точки зрения первичной — находится под потенциалом земли. По мере увеличения импеданса вторичной цепи возрастает необходимость применения либо обмоток, включенных параллельно с взаимно обратной полярностью, либо обмоток, соединенных последовательно (без изменения полярности) и заземленных в средней точке; это позволяет компенсировать перенос емкостного тока из первичных цепей. Хотя я описал и проиллюстрировал один конкретный вариант осуществления настоящего изобретения, очевидно, что в его конструктивные детали могут быть внесены изменения, не выходящие за рамки подлинной сущности и объема изобретения, как они определены в прилагаемой формуле изобретения. Я заявляю следующее: 1. Аудиотрансформатор высокой верности воспроизведения, содержащий первую центральную первичную секцию, которая имеет единое направление намотки по всей своей длине и снабжена как минимум одним средним отводом, разделяющим ее на верхнюю и нижнюю половины; вторую первичную секцию; и третью первичную секцию. При этом вторая первичная секция расположена снаружи от первой первичной секции, а третья первичная секция — внутри от нее; направления намотки второй и третьей первичных секций идентичны друг другу и противоположны направлению намотки первой первичной секции. Предусмотрены средства для соединения верхней половины первой первичной секции с третьей первичной секцией, а также средства для соединения нижней половины первой первичной секции со второй первичной секцией; все указанные обмотки размещены на общем сердечнике. 2. Комбинация по п. 1, в которой на указанном общем сердечнике дополнительно предусмотрены первая и вторая вторичные секции, причем первая вторичная секция расположена между верхней половиной указанной первой первичной секции и указанной второй первичной секцией, а вторая вторичная секция расположена между нижней половиной указанной первой первичной секции и указанной третьей первичной секцией; также предусмотрены средства для подключения указанных первой и второй вторичных секций к общей нагрузке. 3. Комбинация по п. 2, в которой указанные вторичные секции подключены параллельно к указанной общей нагрузке. 4. Комбинация по п. 2, в которой указанные вторичные секции соединены последовательно с указанной общей нагрузкой. 5. Выходной звуковой трансформатор высокой верности, предназначенный для двухтактного включения с парой электродов двухтактного каскада на электронных лампах, содержит первую, вторую, третью и четвертую первичные обмотки, а также первую и вторую вторичные обмотки. Первая и вторая первичные обмотки имеют общий отвод для подачи высокого положительного напряжения и намотаны в одном и том же направлении (первом направлении) с взаимным наложением. Третья и четвертая первичные обмотки намотаны в направлении, противоположном первому, причем третья обмотка расположена снаружи, а четвертая — внутри относительно первой и второй обмоток. Предусмотрены средства для подключения первой и третьей первичных обмоток к одному из электродов (с обеспечением индуктивного сложения сигналов), а также средства для подключения второй и четвертой первичных обмоток к другому электроду (также с обеспечением индуктивного сложения сигналов). Кроме того, предусмотрены средства для размещения первой и второй вторичных обмоток: первая вторичная обмотка расположена между первой и третьей первичными обмотками, а вторая вторичная обмотка — между второй и четвертой первичными обмотками. 6. Комбинация по п. 5, в которой указанные вторичные секции соединены параллельно и намотаны в противоположных направлениях. 7. Комбинация по п. 5, в которой указанные первая и третья первичные секции соединены параллельно, а указанные вторая и четвертая первичные секции соединены параллельно. 8. Комбинация по п. 5, в которой указанные первая и третья первичные секции соединены последовательно, а указанные вторая и четвертая первичные секции соединены последовательно. 9. Конструкция обмоток для двухтактного выходного трансформатора, содержащая пару секций первичной обмотки, намотанных в противоположных направлениях, средства для подключения указанных секций обмотки между выводом напряжения питания (B+) и анодным выводом таким образом, чтобы их индуктивные составляющие складывались, а также по меньшей мере одну дополнительную секцию первичной обмотки, расположенную между упомянутыми ранее секциями первичной обмотки. 10. Первичная обмотка для звукового трансформатора, содержащая две противофазные секции с одинаковым направлением намотки, расположенные в непосредственной близости друг к другу, а также две дополнительные противофазные секции с одинаковым направлением намотки, противоположным направлению намотки упомянутых первых двух секций, при этом указанные две дополнительные секции отделены друг от друга, как минимум, первыми упомянутыми секциями. 11. Двухтактный трансформатор, содержащий две первые секции первичной обмотки, работающие в противофазе, первую секцию вторичной обмотки, расположенную непосредственно между указанными двумя секциями первичной обмотки, еще две секции первичной обмотки, также работающие в противофазе, и еще одну секцию вторичной обмотки, расположенную непосредственно между этими двумя дополнительными секциями первичной обмотки; при этом секции вторичной обмотки намотаны и соединены друг с другом таким образом, чтобы обеспечивать суммирование выходных сигналов. 12. Комбинация по п. 11, в которой индуктивно взаимодействующие пары указанных первичных секций — при этом каждая пара содержит по одной секции из каждой из указанных двух групп (первичных секций и дополнительных первичных секций) — подключены к анодному выводу. 13. Комбинация по п. 12, в которой указанные пары представляют собой пары, соединенные последовательно. 14. Комбинация по п. 12, в которой указанные пары представляют собой пары, соединенные параллельно. US2815408.pdf

Красавцы 4641.

Упаковал. Два друга . хрен да уксус. Плата фильтра на батарейном. Xmos от Мака.

Так, а фото не сможешь сделать? Хочется посмотреть.

Потрясающая акустика для лампового усилителя, конечно желательно с 5гд-3 покупать. От жадности скупил аж 3 пары. 3гд1 один из лучших советских сч, вч 1гд3 и там настоящая бумага, не лавсан, не пластмасса а бумага. Еще последние вздохы наследия изготовленмя бумаги по традиции телефункен. Да корпус делался с заменьшенными габаритами в те мини тогдашние квартиры, но вот так вот просто купить акустику которая ее переиграет по воздуху, объему и кайфу, не так просто, у нас в деревне пара где то 120..150евро стоит. А еще кайф поставить на ножки, вид дизайн супер. Просто фантастик. Как то заказывал одни только ножки из России, так они стоят почти как сама акустика. ПС первую симфонию с 4мя динамиками видел только на фото. ПС2 Вредный Станислав ;)

Это будет зависеть от того, какой спад на нижней частоте вам подойдёт. Индуктивность 10Гн на частоте 20Гц имеет импеданс примерно 1260ом (2пFL), если источник будет иметь такое же вых сопр, то поимеете на этой частоте спад 3db (два раза, грубо делитель Rвых-Хl) и так далее...

Вот, фото первой версии изделия. Тут в лифте еще используется китайский электромагнит на 12 вольт. Пришлось городить схему ограничения его тока после срабатывания, а то он сгорел бы через пять минут работы - сильно греется. Но и с ограничением он грелся до 75 градусов. Работал он как магнит в Унитре - при его срабатывании лифт опускается. В итоге я поменял привод на шаговый.

Это лишь означает, что Ктр = 1:1,4. А вот дальше надо самому проверять. В теории индуктивности должны быть не менее 80гн/160гн.

Сделаны методом осаждения Ставил также на ALTEC 515 Hollywood

Немного блюза, роскошного, с корректоров китайского розлива Naim 322, ММ и МС: https://disk.yandex.ru/d/EZPwwfv35qKVvQ AT-VM95E https://disk.yandex.ru/d/imtgsRKHJ13qiA Denon 103 Пароль : plastinka

А сегодня Брут проснулся другим: Ничто не вечно под Луной ...

И ты - Брут? Нашёл применение дросселям питания, которые стали не нужны после применения ЭД, а они не так плОхи (40 Генри и 300 Ом), поставил их в анод выходных ламп и вот что получилось: Ток Ёлки 34-ой возрос до 40 мА, усиление корректора дотянулось до 90, резисторы мощные в анодах пока оставил, они слегка шунтируют дроссели... Завтра послушаем!

Впаял переменники 5 кОм и выпрямил меандр, увеличил вхсопр до 160 кОм, более делать ничего не планирую: Оцифровал Белую Змею: https://disk.yandex.ru/d/Ap5AvyubexMiyw Пароль: plastinka 311 Mb Всё...

Нарисовал схему и стало понятно - почему не хватало высоких хозяину сего аппарата - 30 кОм входного - странный выбор разработчика, было бы хотя бы 47: Да, забыл сказать, что данный корректор универсальный, для ММ и МС, коммутируется всё двумя реле, на один вход, рисовать не стал, хозяину корректора МС не нужен и я вижу дальнейшую схему оного такой: Резистор R12 поправит меандр, входной импенданс увеличу до 150 кОм, уберу электролит на входе полевика и т.д. Затем нужно будет поднять питание до 30 Вольт, электролиты стоят на 50 и 100 Вольт - можно ничего не менять более...
