Гибридный усилитель с полевыми транзисторами.

ТимВал

By ТимВал
in Hybrid

 Share

Recommended Posts

ТимВал Local

ТимВал

Posted
  • Author
Posted

Я немного изменил схему сделав входной предусилитель более линейным.

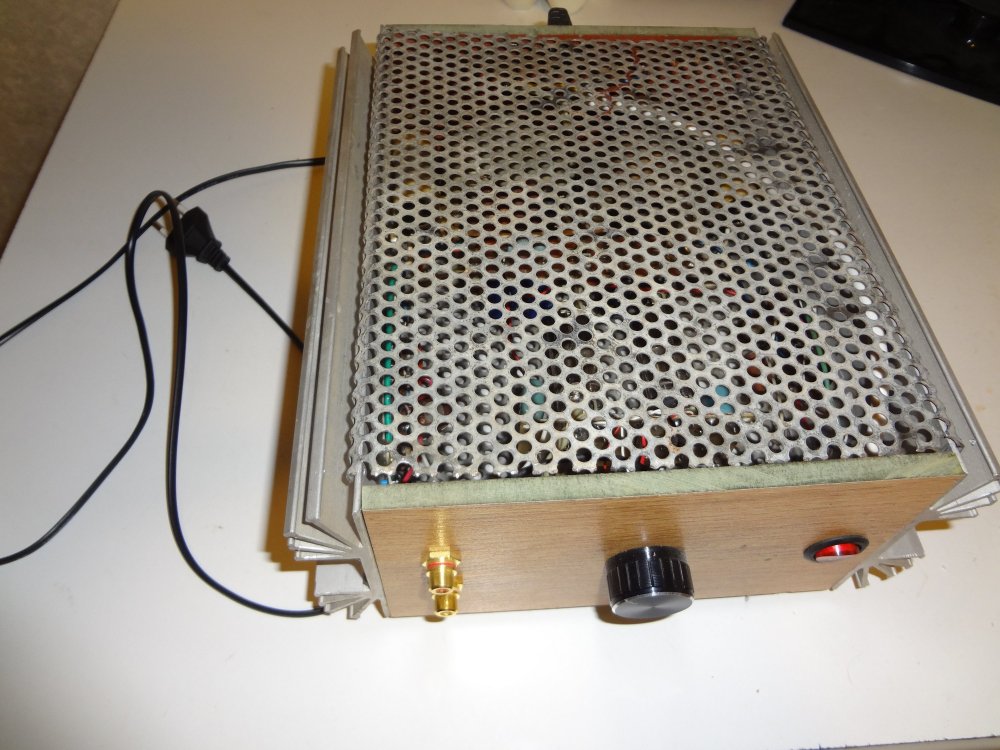

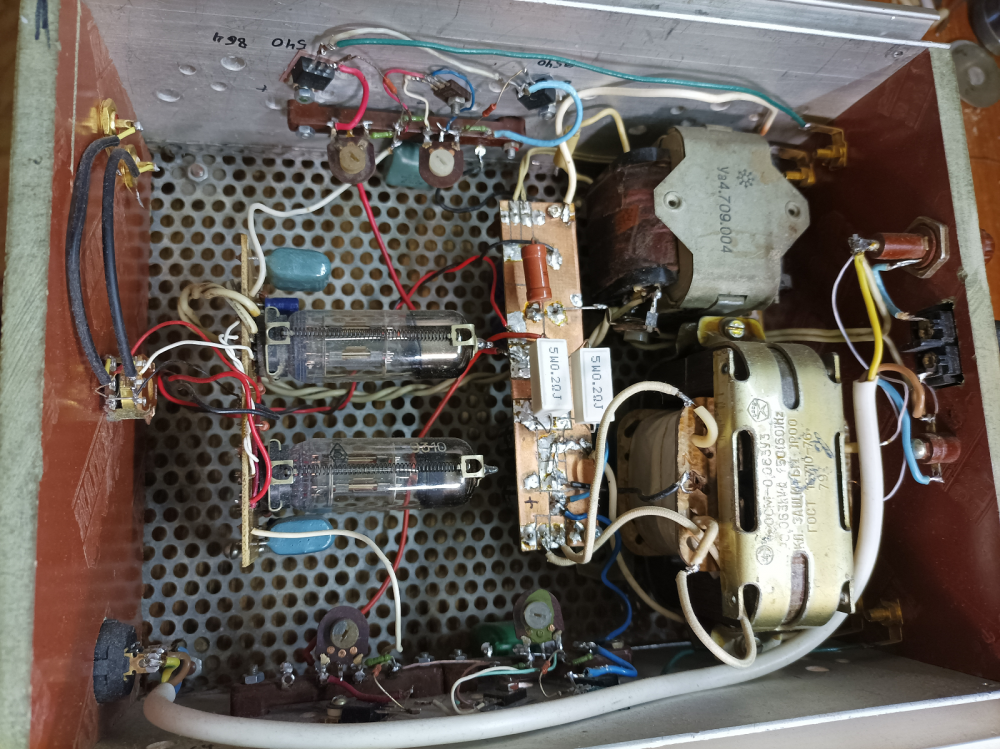

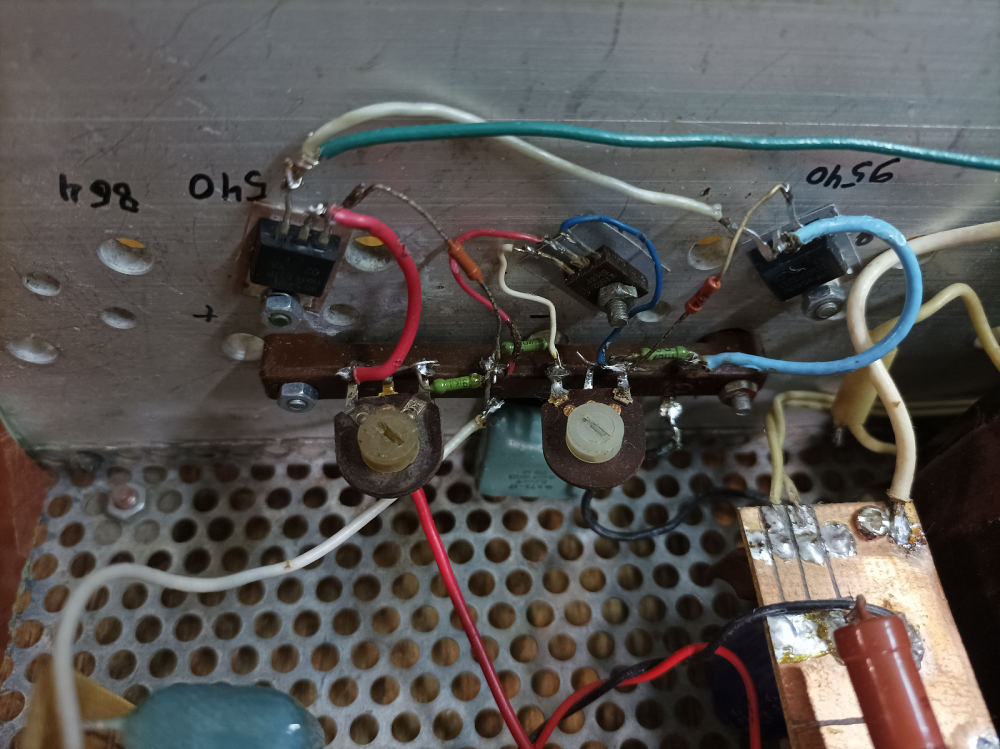

Схема очень простая потому собрана навесным монтажём.


  • Like (+1) 4
  • 1 month later...
  • 1 month later...
юрий1958 Enthusiast

юрий1958

Posted
Posted

я собирал унч по этой схеме. первое включение ...да ,надо подготовиться к нему . постараться избежать губительного возбуда .  звук понравился . начто среднее между лампами и  .... суховским высокой верности. мощи- не мерино . АС- ШП. Стоит -пылится . Слушаю лампы . Просто интересно было собрать .. Друг хотел ныне повторить . Но транз. не найти!!!!!   Оригинальных . Китай - не в счет .

  • Like (+1) 1
  • 2 weeks later...
BAA Master

BAA

Posted
Posted
 IRFP240PBF, МОП транзистор, N Канал, 200В 180мОм ID 20A Qg 70nC
Vishay
2015466106 		от 250 - 4697.76
от 175 - 4855.17
от 100 - 5012.59
от 25 - 5170.00
от 1 - 5700.00 		под заказ
цена ориентировочная



  IRFP9240PBF, транзистор P канал200В -12А TO247AC
Vishay
530106510 		от 300 - 119.86
от 210 - 121.91
от 120 - 123.95
от 30 - 126.00
от 1 - 140.00 		под заказ
цена ориентировочная 		нет  шт.
мин.заказ 300


Таки есть, но за другие деньги, и не завтра.

14 minutes ago, Дед-ка said:

Неужели такая проблема с выходниками,? Наверняка можно подобрать замену и даже в лучшую сторону.

Можно, но примерно так-же. Вымирают дискреты.  Купите латералы, пока есть.
Если смотреть у digikey и прочих то там тоже может не быть. Сухогруз в Суэце был всего-лишь поводом.

А если еще поискать?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Проблема с транзисторами есть, и будет есть. И чем дальше, тем больше. Не востребованы крупными производителями. D шагает по планете.

  • Like (+1) 1
  • 2 weeks later...
Андрей63 Local

Андрей63

Posted
Posted
В 19.01.2023 в 15:45, юрий робертович сказал:

МОЙ убивец 300B.jpg

 Чего то нижний транзистор странно включен , то ли источник тока , то ли повторитель.

  • 1 month later...
AlexGround Enthusiast

AlexGround

Posted
Posted

Непосредственная связь с АС, а никакого контроля за постоянкой нет хоть бы интегратор прикрутил сюда кто нибудь, или хоть конденсатор на выход, иначе опасно для акустических систем

  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted
25 минут назад, AlexGround сказал:

Непосредственная связь с АС, а никакого контроля за постоянкой нет хоть бы интегратор прикрутил сюда кто нибудь, или хоть конденсатор на выход, иначе опасно для акустических систем

Применённые транзисторы имеют отрицательный температурный коэффициент, посему ничего не надо для контроля делать если на одном радиаторе, а если класс А  то и подавно.

AlexGround Enthusiast

AlexGround

Posted
Posted
В 13.03.2023 в 09:24, Андрей63 сказал:

отрицательный температурный коэффициент,

Я не про ток покоя, а про слежение за постоянной составляющей на выходе

Андрей63 Local

Андрей63

Posted
Posted
1 час назад, AlexGround сказал:

Я не про ток покоя, а про слежение за постоянной составляющей на выходе

Ток покоя и дрейф нуля на выходе сильно зависят друг от друга, в режиме класса АВ, нагрев в начале небольшой и по мере работы постепенно увеличивается, в зависимости от мощности, в классе А  температура примерно постоянна . Из личного опыта с латератами  в классе А мостовая схема ( или циклотрон ) одной проводимости смещение за 5 лет ушло с 0,5 мВ до 1,5 мВ , без резисторов в истоке и интеграторов. А вот с биполярами или  IRF полевиками с двух полярным питанием и  "комплементарными " парами ещё та проблема.

  • Like (+1) 1
AlexGround Enthusiast

AlexGround

Posted
Posted
10 часов назад, Андрей63 сказал:

IRF полевиками

Именно такие и стоят в схеме, не один раз видел комментарии от собравших этот усилитель, что на него лучше лишний раз не дышать ибо напряжение на выходе плывет от "любого чиха". Нет никаких мер слежения за постоянным напряжением на выходе, стоит хотя бы поставить конденсатор. От двухполярного питания можно будет отказаться

  • 9 months later...
Святослав_ Enthusiast

Святослав_

Posted
Posted

Человек изменил схему, добавив транзисторный  ГСТ между триодами. Что подняло альфу выше десяти.

Он же показал изделие "в железе",  прохождением через тракт  меандра. Все это указывает на то, что он использует усилитель. Были бы проблемы с нулем на выходе, спросил бы совета. Если не спросил, значит все в порядке.

  • 6 months later...
semon80 Newbie

semon80

Posted
Posted

Здравствуйте

Есть возможность построить выходной каскад на КП934Б - это СИТ транзистор. Прошу помощи в построении простой схемы с лампой в предварительном и КП934 на выходе.

BAA Master

BAA

Posted
Posted

934Б есть БСИТ, он нормально заперт. Характеристики близки к биполярному транзистору. Достаточно легко найти ПК15, КП802, КП926. Емкость входная (затвор-исток) порядка 2000 пФ.

  • Like (+1) 1
semon80 Newbie

semon80

Posted
Posted

Пусть БСИТ. Разница в цене  кп934б и доступными для меня 2п926  в 10 раз - 160 и 1600 р за штуку соответственно. 934 в моем городе - 926 нужно заказывать с доставкой, других БСИТ или СИТ в моем городе нет. Так что не легко. Поэтому я задал вопрос о схеме именно с 934ми.

Андрей63 Local

Андрей63

Posted
Posted

А вам какой гибрид нужен, однотакт, двухтакт, с МКТ или межкаскадным конденсатором, с ООС или без, класс А или АВ, выходная мощность, с какой акустикой и под какие жанры музыки и т.д.

BAA Master

BAA

Posted
Posted
10 hours ago, semon80 said:

Пусть БСИТ. Разница в цене  кп934б и доступными для меня 2п926  в 10 раз - 160 и 1600 р за штуку соответственно. 934 в моем городе - 926 нужно заказывать с доставкой, других БСИТ или СИТ в моем городе нет. Так что не легко. Поэтому я задал вопрос о схеме именно с 934ми.


Это было сказано к тому, что можно ставить биполярник с тем же результатом.
Имеются N штук 15-х и M штук 802-х и K штук 926-х.
Вы говорите способ обмера, достаточно простой, дабы семейства ВАХ не снимать, и я вам 2шт вышлю. Вы SE делать будете, не так ли?
С вас пересылка и демонстрация результата, не мне, естественно, форуму.
P.S. Не продаю!

  • Like (+1) 1
