Однотактный ламповый усилитель SE6F6C

Святослав_

By Святослав_
in Valve

 Share

Recommended Posts

Святослав_ Enthusiast

Святослав_

Posted
Posted

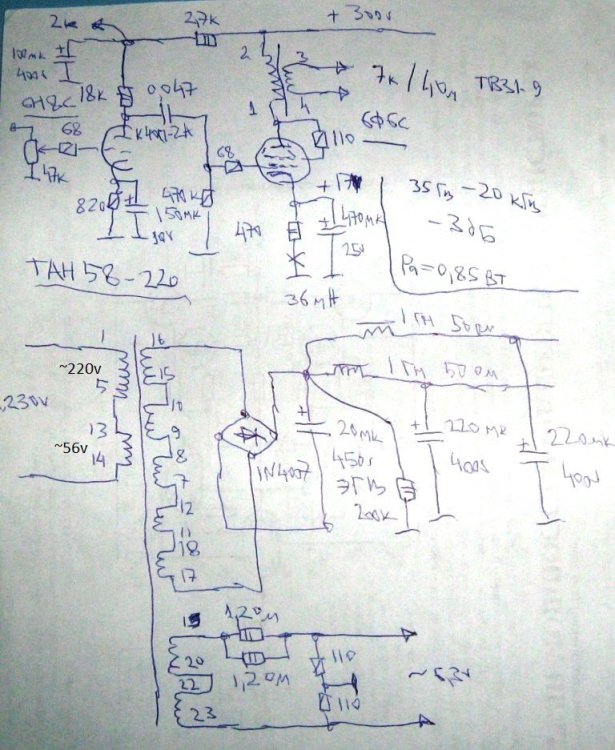

Схема классического лампового однотактника, с некоторыми схемными удобствами.
Задумка была использовать лампы только октальной серии. И чтобы в схеме было поменьше электролитов.
Германец превращает второй этаж СРПП в нагрузку на порядок большую, чем просто с резисторами.
Что сразу разрешило две трудности, первым клиппирует не драйвер, а как и положено, выходной каскад. Ну и повысилась чувствительность усилителя. Да и триоду приятней работать на нагрузку в 10Ri, или поболее.
Разделительный конденсатор С4 в последующих выпусках будет с большей емкостью, до 1,5 мкФ, или еще больше. R7 при этом должен быть пропорционально уменьшен.
В качестве ТВЗ используется или домотанный второй секцией вторички ТВЗ-1-9, или новодельный, на базе Ш-железа ТВК-110.
"Башня" на корпусе в следующем по серийному номеру усилителе, и в последующих, исчезнет.
БП в них будет организован на торе габаритной мощностью 70 Вт, в виде отдельного блока, размещенного внутри корпуса.
Усилитель на мелкой серии. Хорошо прижился в качестве прикомпьютерного, когда АС находится на расстоянии вытянутой руки. Хорош будет и как теплый, комфортный усилитель-ночник для спальни.
Да и в качестве усилителя для наушников вполне подходит.
АЧХ на нагрузке составляет 50 Гц - 31,5 кГц, это с домотанным слоем вторички на ТВЗ-1-9,  и по уровню -1,6 дБ. По уровню -3 дБ получается 35 Гц - 40 кГц.
Со специально намотанным трансформатором (сечение железа от ТВК-110 5 см2, 5 секций, три вторички две первички) полоса по уровню -1,6 дБ составила 31,5 Гц - 50 кГц. На нём же, по уровню -3 дБ 25 Гц - 60 кГц.
Выходная мощность скромная, всего 1,05 Вт. Но с очень мягким клиппингом.
Так что требуется акустика почувствительнее. Сделаны первые 2 пары эксклюзивных динамиков диаметром 152 мм, специально для АС под этот усилитель. О них информация будет дальше, в этой же теме.








Последнее редактирование: 2 Янв 2023

Фото варианта БП на торе.


.

ШП динамики, специально для этого усилителя.

Паспортная мощность 10 Вт, номинальный диаметр катушки 20 мм.
Подвес тканевый, магниты "кобальтовые", катушки легкие, на бумажном каркасе.
Рамы стальные, толстые, оцинкованные, густо покрыты лакокрасочной органикой для большей защиты от влаги и демпфирования железа.
Планируются в прикомпьютерную настольную акустику. "Фри ейр", или обратный рупор.


Пара №1, №2. Рама от 2ГД-8 (верхние три фотки).
........Re, Ом......Fs, Гц.......Qа........Qe........Qt
№1....6,5...........90..........5,35.....2,45......1,68
№2....6,5...........95..........5,68.....2,55......1,76

Пара №3, №4. Рама от 2ГД-3.
........Re, Ом......Fs, Гц.......Qа........Qe........Qt
№3....7,0...........102........5,94.....2,20......1,60
№4....7,1...........102........5,88.....2,88......1,93

1672343480149.jpg1672343586752.jpg1672343738720.jpg1672343762915.jpg1672343832501.jpg1672343930113.jpg

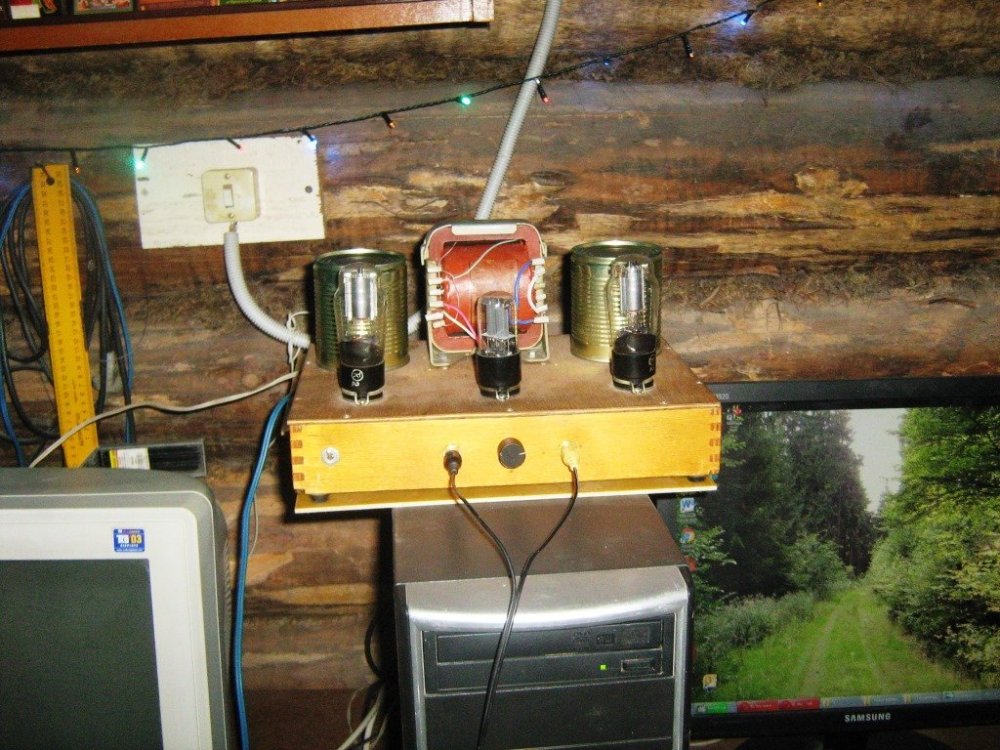

Варианты оформления усилителя, от повторивших его.




Святослав_ Enthusiast

Святослав_

Posted
  • Author
Posted

Тема авторская, но максимально расширенная, так что можно смело делиться. Не только усилителем, но и вариантами комплектной к нему АС. Хотя наверняка у вас не стоит гст в драйвере.

Авторский вариант тоже предусматривает использование 6П6С вместо 6Ф6С.

ВКН Local

ВКН

Posted
Posted

Смущает номинал С2. С4 можно смело распилить пополам или даже на 4 части. А вот за С6 голосую  обоими руками!

  • Like (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted
3 часа назад, юрий робертович сказал:

Опять поставлю на НГ, не слышно совсем ни капельки, все на схеме



Да сколько же можно фотографий бревенчатых стен избы, консервных банок и лиловых схем!!!?

С Новым Годом!

  • Like (+1) 3
  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

По пословице - "неладно скроено, да крепко сшито!", а рюшечки и бантики оставим эстетам! Как у классика: "Схема неправильная, работать не будет, но зато посмотрите, как выбраны конденсаторы!"(С)

  • Like (+1) 3
Илья Александрович Community Regular

Илья Александрович

Posted
Posted
2 часа назад, S.Laptev сказал:

Да сколько же можно фотографий бревенчатых стен избы, консервных банок и лиловых схем!!!?

С Новым Годом!

Чего пристали до человека!?

Задайте аналогичный вопрос тверскому автору неслыханых бохатых тембыров и прочих удефильско-рекламных словечек, он постит свои поделки везде и вся, то ли акт самолюбования то ли реклама.

  • Like (+1) 2
  • Hmm... (-1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted

Простите, IL, intel, или как вас теперь?

Вы и мне хотите новогоднее настроение испортить, как Уважаемым всеми Мастерам С.П.Банковскому и Михаилу Смирнову? Мне настроение и праздник испортить у вас не получится!

Юрий Робертович мой земляк, мы много лет знакомы по интернету, могу позволить себе сделать замечание, у него своя, специальная ветка для его схем, изобилие его изделий на Ленте активности не только мне не очень нравиться.

Admin Collaborator

Admin

Posted
Posted

Если бы все были согласны с мнением оппонента и только поддакивали , тогда и обсуждать и спорить было бы не о чем, идеальный мир пустоты.....

На то и форум, что бы каждый мог поделиться своим мнением и его отстаивать.

....Или изменять после пояснений более компетентных товарищей.

Главное, что бы спор не был ради спора, что так же частенько наблюдается .

Лояльность к чужим постам  так же приветствуется , не путать с "толерантностью" гыыыы

:smile-33:

Почти два года прожили под новой крышей, будем жить и дальше,

спорить, любить, обижаться, выяснять - у кого пупок больше, а у кого знаний.:smile-11:



  • Like (+1) 3
Карта Proficient

Карта

Posted
Posted
В 30.12.2023 в 13:04, S.Laptev сказал:

Да сколько же можно фотографий бревенчатых стен избы, консервных банок и лиловых схем!!!?

У Робертовича даже почтовое отделение уничтожили. И рука больная. Итд.

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

Как-то, тоже не вызывает отторжения, хоть и не всегда соледарен с Юрием Робертовичем,  все мы люди и каждый со своими тараканами в голове, да и в моём детстве,  было принято уважать старших, поэтому, по-другому не могу. Не у всех есть возможность пообщаться на волнующие темы когда захочется, у ЮР есть и это есть хорошо, а то, что это кому-то не всегда нравится, так это его проблемы, моя Мама, мудрая женщина, всегда говорила, делай как знаешь, угодить всем , все равно, не получится, главное, быть честным по отношению к себе, к своим внутренним принципам.

  • Like (+1) 3
Святослав_ Enthusiast

Святослав_

Posted
  • Author
Posted
On 12/30/2023 at 10:55 AM, ВКН said:

Смущает номинал С2. С4 можно смело распилить пополам или даже на 4 части. А вот за С6 голосую  обоими руками!

С2 - конденсатор ВЧ "подтяжки". Подсмотрел его у японцев. Работать начинает примерно  с 15 кГц. Глубина влияния пара дБ, но приятное вляние.

Емкость С4 увеличил в последних экземплярах на порядок. Жаль, что не корректно посчитал его ранее.

Кандидатами на роль С6 рассматриваю "трамвайчики" МБГО  номинальной емкостью 55 мкФ или 56 мкФ, маркируются заводом и так, и сяк.

Германий фактически  спас схему.

"Толерантность - высшая форма цинизма".

Dolboyacher Local

Dolboyacher

Posted
Posted

В том-то и дело, что толерантность в современном мире, это свого рода экстремизм, нечто, что не имеет ничего общего с простой человеческой терпимостью, извините.....

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, Карта сказал:

У Робертовича даже почтовое отделение уничтожили. И рука больная. Итд.

Ну я же в курсе, про аварию и проблемы, мы же общались и будем впредь, надеюсь и в Новом году, у других тоже проблемы были, страшные, которые не просто пережить......

  • Like (+1) 1
