Recommended Posts

Posted

Сергей, отмечу, что указанное выше я раз 20 применял с лампами типа EF37/cv358/me1400/cv1343 и пр альтернативными. Пальчиковые аналоги ЕF86/6BR7 и пр. тоже не менее 20 раз.

Как бы - эталон... но всегда с автосмещением. А вот емкостной максимализм не поддерживаю.

Posted
7 минут назад, ВКН сказал:

...А вот емкостной максимализм не поддерживаю.

Это очень "личный" момент. Для меня оптимум находится в пределах 0,5...2мкФ, в зависимости от многих факторов. Свой идеал всегда ищу экспериментально на основе имеющихся в наличии конденсаторов, прочей обвязки каскадов и слуховых ощущений. "Пере-" также плохо, как и "недо-".

Тему автосмещения я для себя прикрыл по мере опустошения запасов BG N, NX, NH. С фиксом добиваться результата мне проще.

Posted

А я ещё и связь непосредственную использую со вторым каскадом. И экранная сетка пентода сидит на катоде второй лампы.

  • Cool (+1) 1
Posted
6 минут назад, Stan Marsh сказал:

А я ещё и связь непосредственную использую со вторым каскадом. И экранная сетка пентода сидит на катоде второй лампы.

А что в этом случае имеем бонусом использования непосредственной связи, и что у тебя в катоде следующей лампы? Я в прошлом Лофтине на 2А3 намаялся с автосмещением выходной лампы. Станислав, поделись своими наработками. Очень интересен опыт.

Posted

Станислав, +10! Но !!!!  Это только когда - себе.

Да, делал вторым каскадом ЕL33/6P25/6AG6/KT61 с трансформатором, как у Сергея. Но в личном общении оказалось, что ему надо больше каскадов при большем Ктр выходного каскада. Не оспоримо.....

Posted
3 часа назад, Normann сказал:

Эта схемотехника звучит иначе, чем типовой триодный вариант с пассивной коррекцией. В сравнении с триодом пентод "истерит" всегда, особенно при работе на высокоомную нагрузку заметно. НО, нет совершенства в нашем мире! )))

Иногда это пользительно, бодрит! У меня на входе усилителя тоже пентод - 77й. Можно переключать режим "пентод-триод". Есть возможность сравнить и выбрать требуемое.

А вообще, детальки определяют голос устройства в большей степени и позволяют "жонглировать" результатом в зависимости от желаний. Схемотехника определяет скелет звучания, а элементная база - то, что растёт на костях. ))) Можно получить от "мускулистого качка" до "мягкого пухлого толстячка". )))) Надеюсь, моя мысль не будет понята буквально.

А у меня не истерит, может что-то отвалилось?) Вроде ничего не выпадало.

Posted
18 минут назад, Комелев Константин сказал:

А у меня не истерит, может что-то отвалилось?) Вроде ничего не выпадало.

Это связано с типовым спектром гармоник, я предполагаю, спецификой "пентолного звучания". Любители триодов не всегда это воспринимают позитивно. ИМХО. ))) Прошу не судить строго за субъективное мнение.

Любовь к триодам или пентодам зависит от темперамента слушателя. Пентоды для холериков, триоды для сангвиников )))

  • Like (+1) 4
Posted
17 минут назад, Normann сказал:

Это связано с типовым спектром гармоник, я предполагаю, спецификой "пентолного звучания". Любители триодов не всегда это воспринимают позитивно. ИМХО. ))) Прошу не судить строго за субъективное мнение.

Любовь к триодам или пентодам зависит от темперамента слушателя. Пентоды для холериков, триоды для сангвиников )))

Остаётся разобраться с сангвиниками, перескочившими с триодов на пентод. Ориентацию поменяли?)

Posted
5 минут назад, Комелев Константин сказал:

Остаётся разобраться с сангвиниками, перескочившими с триодов на пентод. Ориентацию поменяли?)

Если Вы обо мне, то пентод для меня приемлем только на вхрле и то, по-необходимости. В остальном всегдс предпочту триод. ) За других отвечать не могу. Может они скрытые холерики или шизофреники - скрытые развоенные личности (медицинский термин, без обидного подсмысла)?

Posted

Некоторые вообще перешли на коррекцию ( как сосредоточенную, так и рассредоточенную) в цепях ОС ( местной, полуместной, почти общей и т.п.)...  Что с ними такое и что с ними делать-непонятно :smile-57:

  • Like (+1) 1
Posted
2 часа назад, Normann сказал:

До сего момента был такой вариант организации входного каскада.

У схемы с корректирующей нагрузкой в анодной цепи с малым (меньше 10 мА) анодным током искажено воспроизведение импульсных сигналов от атаки, выброса, царапины. В данной схеме еще и подмешиваются искажения АЧХ. На рисунках - модель с напряжениями, отклонение АЧХ от RIAA (красным - исходная схема, черным - коррекция, модель приведена уже корректированная), восстановление меандра - виден несимметричный скос на одной полярности (красным - выход, черным - исходный меандр); на всех моделях - реальные величины входных сигналов.




  • Like (+1) 1
Posted
1 час назад, Normann сказал:

Если Вы обо мне, то пентод для меня приемлем только на вхрле и то, по-необходимости. В остальном всегдс предпочту триод. ) За других отвечать не могу. Может они скрытые холерики или шизофреники - скрытые развоенные личности (медицинский термин, без обидного подсмысла)?

Нет, ну что Вы, я про себя, родимого.

Posted

Alss, микрокап - это конечно хорошо, но особого доверия симуляция не вызывает, разве что для оценки. Невозможно учесть все паразитные реактивности, да и антириаа добавляет в картину передачи меандра свою ложку дëгтя.

Согласен, что на малых токах режим не оптимальный, потому и смещаюсь до 3мА. При больших токах, кстати, тоже не всë айс!

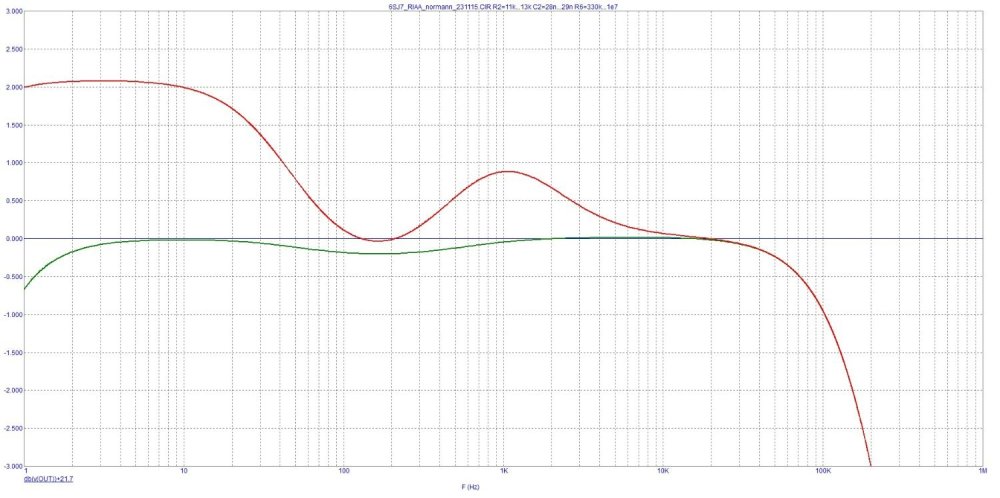

По отклонению от риаа мы с Константином обсудили. Ëмкости для меня - константа, а резисторы согу корректировать. И если уж нужно подогнать кривую в идеал, то предпочëл бы уменьшить анодный резистор до 86к при неизменном гридлике для 750мкс, а 318 скорректировать ещë проще. Вопрос - нужно ли, учитывая кривизну прочих элементов тракта?

П.С. А почему батарейка оказалась 3,8В. Это совсем перебор по моему. В реальности смещение 3,27В. Так что модель 6sj7 в микрокапе не точна.



9 часов назад, alss сказал:



Posted

Вечерком ради интереса сам промоделирую текущую схему с 2,6мА режимом и разворотом коррекции в землю (добавится конденсатор питания).

Видимо тема полезна, раз вызвала живой интерес форумчан. Спасибо за активные отклики, советы и корректировки!

Posted

Сергей, а не пробовал ли очень рекомендуемую некоторыми коллегами схему с добавочным резистором между анодом пентода и риаа цепью? Т.е.часть "горизонтального" резистора в анодной нагрузке, часть - отдельным добавочным резистором. Говорят, мол, средство от "пентодных истерик". Как раз решение, удобное для "разгона" анодного тока первой лампы.

  • Like (+1) 1
Posted
6 минут назад, Xрюн222 сказал:

Сергей, а не пробовал ли очень рекомендуемую некоторыми коллегами схему с добавочным резистором между анодом пентода и риаа цепью? Т.е.часть "горизонтального" резистора в анодной нагрузке, часть - отдельным добавочным резистором. Говорят, мол, средство от "пентодных истерик". Как раз решение, удобное для "разгона" анодного тока первой лампы.

Не, не пробовал. При возможности поэкспериментирую!  Есть хорошие красные Сименсы и Драловиды на 20-50к

Posted
1 час назад, Normann сказал:

В реальности смещение 3,27В

На счёт батареек , покупаешь на 3 В , а они имеют 2,7 В , долго валялись, ставим в сетку , через неделю замеряем - 3,27 В ( при регулярном включении схемы ). Применяю , как на картинке , их паять удобно навесным, и желательно в "подвале", под воздухо-обдувочными отверстиями, литий температур выше 45 гр. С не любит.


  • Like (+1) 1
Posted
14 часов назад, Normann сказал:

Станислав, поделись своими наработками.

Хорошо, соберусь с мыслями и тогда...



2 часа назад, Normann сказал:

Не, не пробовал.

Я пробовал, но вернулся к "классическому" варианту. Кроме того, я не слышу никакой "истерики" в голосе пентода.

Posted
21 час назад, Xрюн222 сказал:

Важный вопрос - какие

величины входных сигналов взяты при моделировании?

АЧХ по умолчанию программы. Поточечные проверки при амплитуде синусоиде ±7 мВ и ± 70 мВ отклонений не обнаружили.

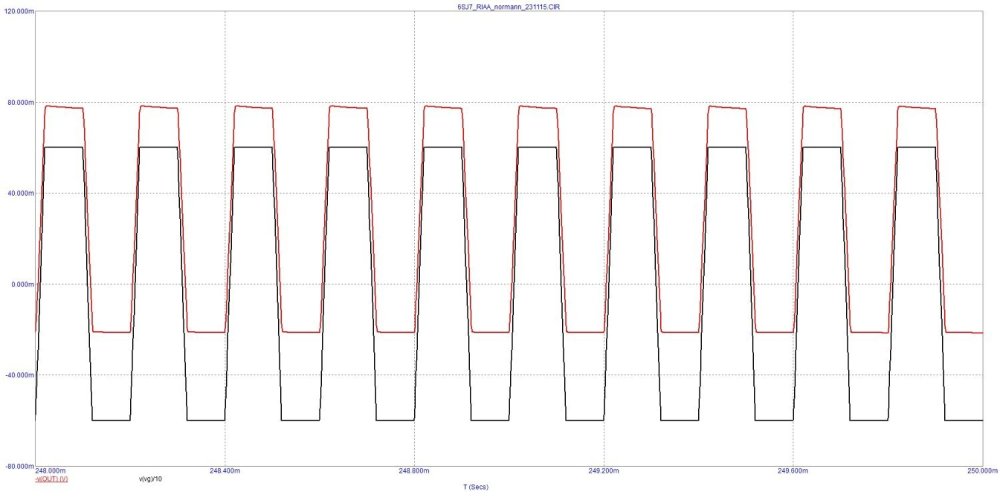

Меандр при импульсе на входе схемы ±50 мВ с фронтами 20 мкс - то, что я наблюдал (и выставлял на старом АП) на нагрузке 47 кОм на входе осциллографа напрямую с головки.

12 часов назад, Normann сказал:

П.С. А почему батарейка оказалась 3,8В. Это совсем перебор по моему. В реальности смещение 3,27В. Так что модель 6sj7 в микрокапе не точна.

Модель 6SJ7 от Ayumi Nakabayashi, до модели 6Ж8 от А. Л. Гурского (GaLeX) вчера усталость не дала дойти, может, попробую как-то. Однако это не (сильно) влияет на передачу сигнала, я подбирал режим по постоянному току.

Posted

Промоделировал с уменьшенным анодным резистором. В общем то всё прилично по новой схеме. Анодный ток - 2,6мА. Амплитуда меандра в 3,5 раза больше Вашей, скважность/частота та же.


Posted

Вот то же самое с анодным 100К и чуть поднятым анодным. Это то, что слушаю в данный момент. Больше влияет точная настройка полюса 318 (резистор 11К). Не вижу никакого криминала на картинках. На слух же разница очень существенная. Софт конечно хорошо, но это не панацея по-моему.


Posted

Сравнил модели 6SJ7 от AN и 6Ж8 от Гурского А. Л. - как ни странно, для вчерашнего режима для 6Ж8 вообще пришлось 4,27 В дать в сетку, ну да ладно, есть разброс ламп. АЧХ совпадают (при нагрузке 360 кОм для 6Ж8 вместо 330 кОм для 6SJ7, на номиналы на схеме не смотрите, раньше сделал картинку чем домоделировал).
В приложении - .cir в архиве, иначе не пропускает.

6SJ7_6Ж8_RIAA_normann_231116.zip

Posted

Где точка "7" - на выходе генератора? на входе корректора, т. е. на выходе антиRIAA-цепочки? на выходе схемы?
Я ставил на выходе генератора меандр 5 кГц с такими параметрами

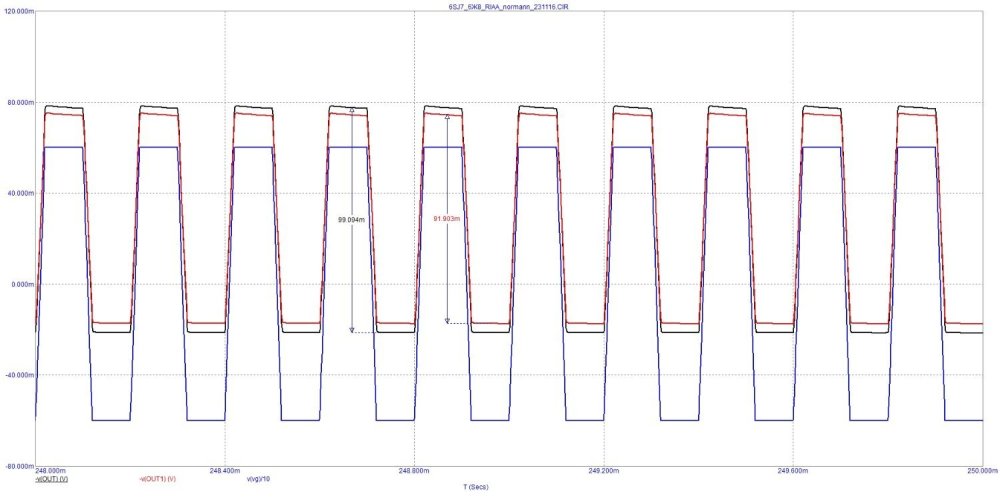

и на выходах получаю такоемеандр_6SJ7_6Ж8_231116.jpg

и мне не нравятся несимметричные полки (то, что приведено в последнем Вашем сообщении, имеет совсем несимметричный вид).

Конечно же софт и уши несравнимы по впечатлению, но симулятор позволяет избежать грубых ошибок "здравого смысла".

Posted

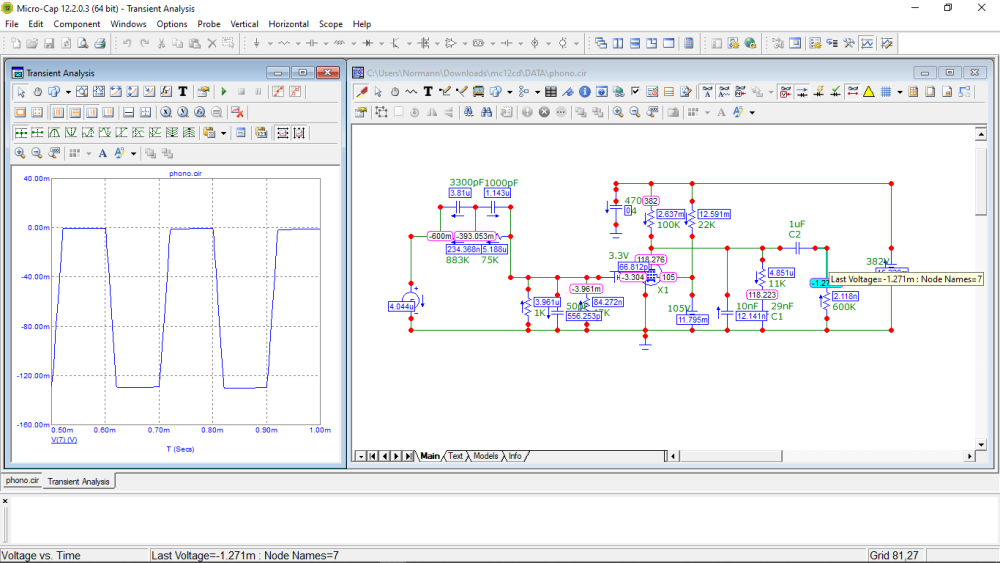

Вот, вбил параметры меандра по табличке выше. Точка 7 на выходе после конденсатора, на гридлике 600к.
