Безжелезный усилитель по мотивам Синклера-Петерсона

Agats
 Share

Recommended Posts

Agats Proficient

Agats

Posted
Posted

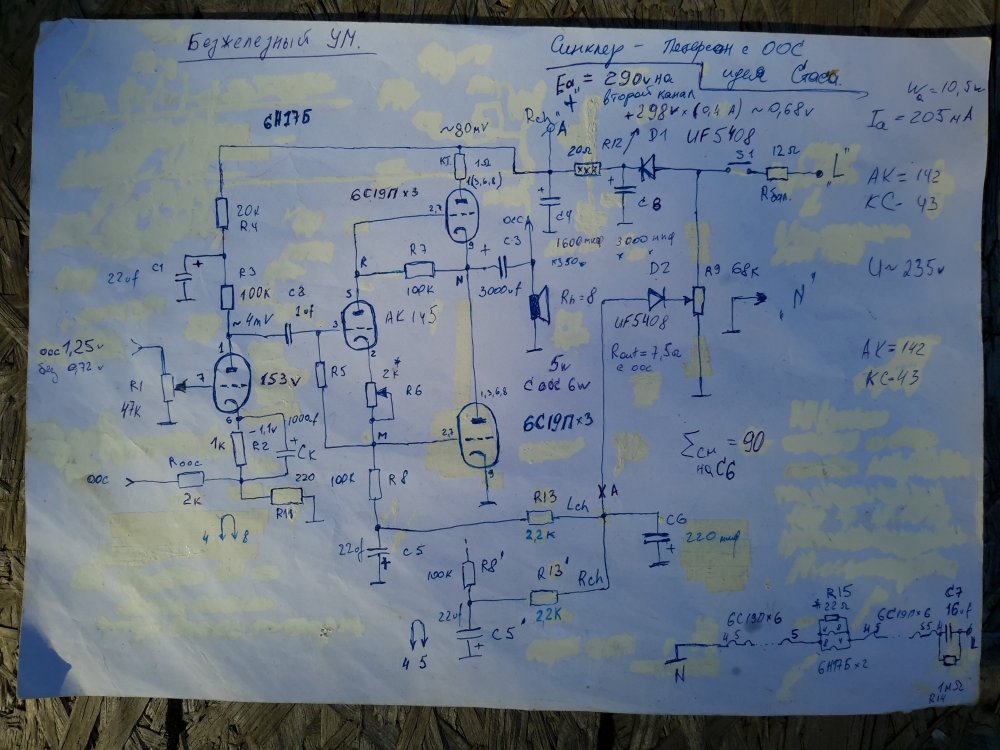

В каком то году, в журнале радио, радиолюбитель Крылов выкладывал схему питания анодного напряжения напрямую от сети. И какой то мексиканец или бразилец так же делал подобные конструкции усилителей в те же годы. Я приводил схему в ветке Синклера -Петерсона, но на тот момент это был набросок составленный с помощью Маэстро Станислава. Запустил таки схему и прошла корректировка режимов, это боевая схема с кучей исправлений и замазок, ушел месяц на подгонку всего.  Сейчас все играет уже и даже очень очень :) . И ктож как ни я, должен похвалить себя! Привожу схему уже с точными режимами




Как видно усилитель не имеет ни одного моточного изделия. Что конечно хорошо сказывается на звуке, нет десятки километров проводов и железяк... Входной триод и фи выполнен на дюймовочке, потрясающая лампочка, очень красиво звучит. Давно мечтал ее использовать и вот наконец то. Две проблемы возникло, это подбор режима  входного триода именно здесь в данном месте. Наилучшем вышла такая точка как на схеме для звука и выходного каскада. Вторая и серьезная проблема которую решал пару выходных, это то, что схема прекрасно работала от трарсформатора + латр, но то же напряжение напрямую от сети не полюбило, диод Д1 вылетал как предохранитель. Хорошо Станислав подсказал. Оказалось надо поставить до него, Д1, баластный резистор, я поставил 12ом. Скорей всего вторичка трансформатора имела 50..100ом и это компенсировало резкий бросок тока конденсаторов за диодом. А фаза чистая она такая, практичекси без внутреннего, там где то далеко конечно есть на подстанции трансформаторы, но это там далеко. И весь заряд конденсаторв как к.з. попадал на диод Д1 и он сгорал искря матом. Именно поэтому, что внутр.сопр сети мало, усилитель играет очень живо и динамично, именно это дает питание от сети. Остался вопрос как и чем его зашунтировать, баластный резистор. Ничего в голову пока не пришло , что можно такое купить на алиэкспресс. В схему я ввел небольшую оос, без оос 26 выходное сопротивление, с оос 7,5. Ниже не делал, и так входной сигналь с 0,72 подрос до 1,25в.

Сразу скажу, что усилетель снова не летний, жарит неприятно, и само собой класс А в выходном каскаде.

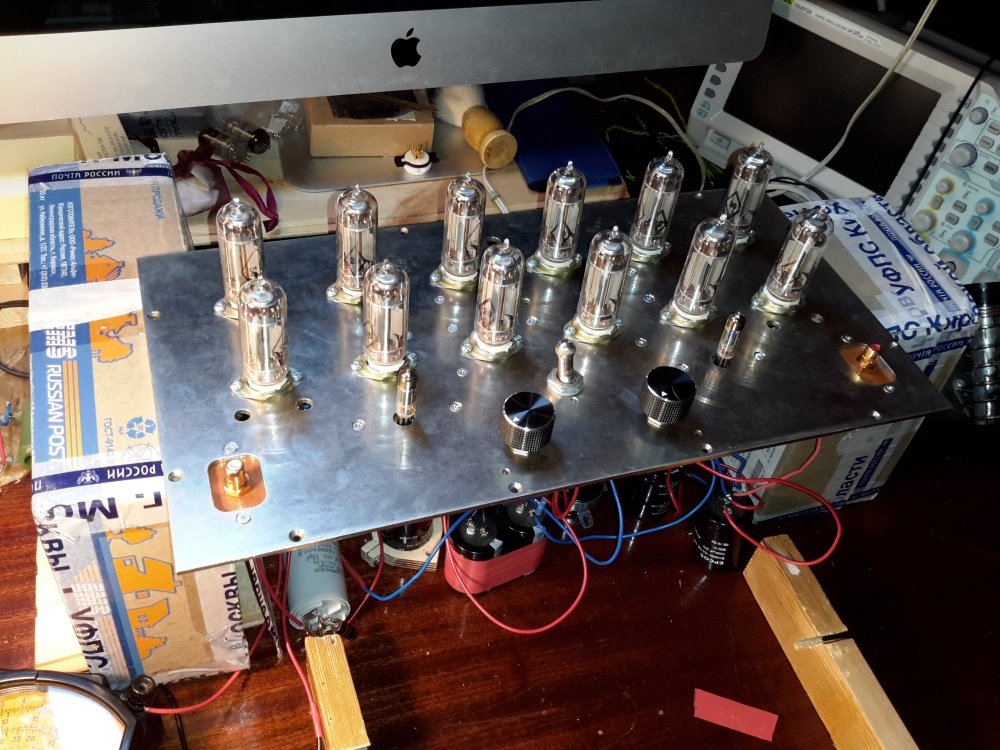

Сейчас слушаю усилитель. Корпус крашу и буду вставлять эту панель и укреплять кучу конденсаторов.

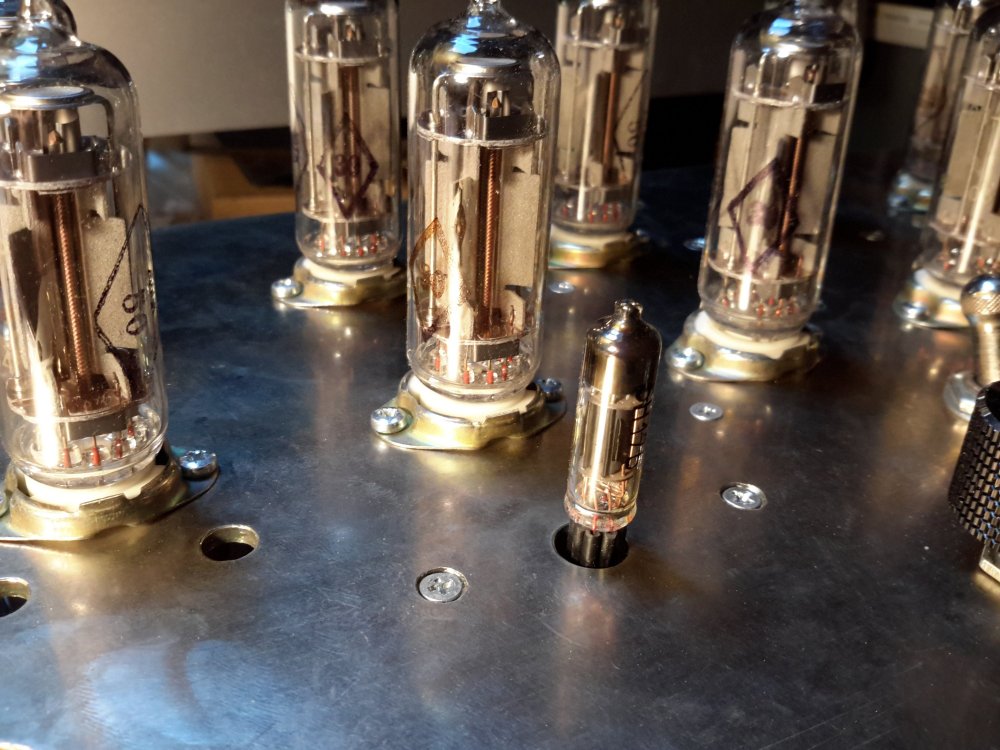

Это нейзильбер , нагревается что не дотронуться...не для теперешней погоды когда 31С







  • Like (+1) 8
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Отлично, Улдыс! Молодец, не оставляешь нашу тему!

Должен предупредить об особой осторожности при обращении с устройствами с бестрансформаторным питанием. Внимательность, аккуратность и осторожность!





  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Agats сказал:

Надо купить вилку розетку английскую, как советовал Норманн.

Да, хорошая идея. Можно ещё предусмотреть схему автоматической "перефазировки" или пассивный вариант защиты, когда при неправильном подключении усилитель просто не включится. Правда это требует наличия заземления.





  • Like (+1) 1
Normann Local

Normann

Posted
Posted

Подумай чем зашунтировать зарядный резистор. Это очень важно при бестрансформаторном питании. Иначе смысл подобной схемотехники пропадает. У меня тумблеры во всех приборах используются. Но если хочешь автоматики, то....

И ещё, диоды можно заменить на иное, особенно в смещении (вакуум, селен). В аноде мощный газотрон рулит, например 866А. Только с ним осторожнее при запуске. Хотя ты и сам знаешь.

sova Local

sova

Posted
Posted

Также пробовал прямое питание от сети и дроссель вместо выходника. ПРи плохих трансах -результат шокирует, прямо шаг в хай энд :))

Но честно сказать -хорошие силовики и выходники не портят звук и практически похожи по влиянию на звук,  на отсутствие трансформатора.

Зато при этом, есть возможнсть менять напряжение анодного,  и нагрузку для  вых лампы, и выбирать лампы широкого ассортимента,  а не регуляторные,  которые не всегда приемлимо по звуку. Ну и безопасность.

Agats Proficient

Agats

Posted
  • Author
Posted

Сергей, хочу автоматика чтоб шунтировалаб резистор, и девичья память у меня...забуду или включить или выключить, это 100% ;) Здесь как бы простенькая подборка деталей, если газотрон по аноду, в смещения лампу...то вся философия другая должна быть, на высоте... а здесь все просто и дешево да сердито , по спартански и в минимальных габаритах корпуса ;).

Agats Proficient

Agats

Posted
  • Author
Posted
6 минут назад, sova сказал:

Также пробовал прямое питание от сети и дроссель вместо выходника. ПРи плохих трансах -результат шокирует, прямо шаг в хай энд :))

Но честно сказать -хорошие силовики и выходники не портят звук и практически похожи по влиянию на звук,  на отсутствие трансформатора.

Зато при этом, есть возможнсть менять напряжение анодного,  и нагрузку для  вых лампы, и выбирать лампы широкого ассортимента,  а не регуляторные,  которые не всегда приемлимо по звуку. Ну и безопасность.

Здесь питание выходных ламп как раз для них, поэтому на 19ых триодах и сделал. До этого много разных ламп "прогонял", узнавал рабочии точки именно в таком РР усилителе, кому надо больше, кому меньше напряжение...вот выбор и пал на 19ые , как их называют - "стручки". Т.е здесь со многих сторон продуманна данная схемотехника Станиславом.

Климентий Local

Климентий

Posted
Posted

Улдыс, чтоб диод не вылетал, самую примитивную схему софт-атарта нужно применить на реле. Сначало зарядка киндеров идёт через резистор, а через 1-2 секунды резистор шунтируется реле автоматически. Схема простая на одном транзисторе... И всё будет работать идеально...

Можно примерно что-то такое сделать

https://cxem.net/sound/amps/amp158.php

  • Like (+1) 1
  • 1 year later...
ROSS Rookie

ROSS

Posted
Posted
В 27.08.2022 в 16:59, Agats сказал:

В каком то году, в журнале радио, радиолюбитель Крылов выкладывал схему питания анодного напряжения напрямую от сети. И какой то мексиканец или бразилец так же делал подобные конструкции усилителей в те же годы. Я приводил схему в ветке Синклера -Петерсона, но на тот момент это был набросок составленный с помощью Маэстро Станислава. Запустил таки схему и прошла корректировка режимов, это боевая схема с кучей исправлений и замазок, ушел месяц на подгонку всего.  Сейчас все играет уже и даже очень очень :) . И ктож как ни я, должен похвалить себя! Привожу схему уже с точными режимами




 В схему я ввел небольшую оос, без оос 26 выходное сопротивление, с оос 7,5. Ниже не делал, и так входной сигналь с 0,72 подрос до 1,25в.

Сразу скажу, что усилетель снова не летний, жарит неприятно, и само собой класс А в выходном каскаде.











В данной схеме при ослаблении ООС до вых. сопротивления 16 Ом (либо вообще без нее) на такую же нагрузку 16 Ом вых. мощность ватт 10 получим? (с искажениями до 1%), с использованием в драйвере и ФИ например 6н2п или 6н23п, и с трансформаторным питанием.
Заинтересовал именно этот вариант по причине, что 5-6 ватт получаем с 6 ламп 6с19п в выходном каскаде, а не с 8 как в похожих схемах OTL.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, ROSS сказал:

Заинтересовал именно этот вариант по причине, что 5-6 ватт получаем с 6 ламп 6с19п в выходном каскаде, а не с 8 как в похожих схемах OTL.

Эта схема хуже цирклотрона, она плечами не совсем симметрична. Выигрыша по мощности тоже не будет.

ROSS Rookie

ROSS

Posted
Posted
18 минут назад, Stan Marsh сказал:

Эта схема хуже цирклотрона, она плечами не совсем симметрична. Выигрыша по мощности тоже не будет.

Тогда почему здесь с 6 ламп а там с 8 мощность одна ( 5-6 Вт)?.
Вариант цирклотрона мне нравится, один момент меня смущает это некая вероятность повреждение АС, (вычитал на англ.язычном форуме).

В OTL  меня удивляет КПД низкий, есть ли решение чтобы при общей потребляемой мощности стерео усилителем в 300 - 400  ватт,
обеспечить выходную мощность на канал по 10 ватт на 8 Ом, а лучше на 4))) ?.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
18 минут назад, ROSS сказал:

В OTL  меня удивляет КПД низкий

КПД у OTL такой же как и трансформаторного усилителя. Например, пара ламп 6С19П может отдать 8 ватт в АБ. Но с трансформатором на выходе сопротивление нагрузки может быть практически любым (4 Ома, скажем), а вот при отсутствии трансформатора придётся взять нагрузку 200 Ом, а на упомянутые 4 Ома такой OTL даст меньше 100 милливатт. Трансформатора-то нет. Вот и всё.

Ещё раз: лампам нужна нагрузка 200 Ом, и трансформатор, если он есть, преобразовывает 4 Ома нагрузки в 200 Ом. А если его нет, то нет согласования, и лампы видят 4 Ома, и дают меньше сотни милливатт.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
20 минут назад, ROSS сказал:

есть ли решение чтобы при общей потребляемой мощности стерео усилителем в 300 - 400  ватт,
обеспечить выходную мощность на канал по 10 ватт на 8 Ом, а лучше на 4...?

Четыре лампы 6С33С потребляют 400ВА, и способны отдать 10Вт на четырёх Омах. Такого же результата можно добиться и от 16 штук 6С19П, при потребляемой мощности в районе 300ВА.

  • Like (+1) 1
ROSS Rookie

ROSS

Posted
Posted
16 минут назад, Stan Marsh сказал:

 Ещё раз: лампам нужна нагрузка 200 Ом, и трансформатор, если он есть, преобразовывает 4 Ома нагрузки в 200 Ом. А если его нет, то нет согласования, и лампы видят 4 Ома,

Это я понимаю, не совсем понимаю как меняется вых. сопротивление усилителя в целом и ламп выходного каскада в частности, при разных решениях: например две лампы 6с19п в PP 200 Ом как вы написали, а в SE 2х2с19п 150 Ом? так как одной лампы 300 Ом, две последовательно =150 Ом?, четыре =75? десять =30?

ROSS Rookie

ROSS

Posted
Posted
6 часов назад, Stan Marsh сказал:

Почитайте тут: 6C33C-B OTL Amplifier - Background and OTL Circuits (audiodesignguide.com)



Или в машинном переводе: Усилитель OTL 6C33C-B — общие сведения и схемы OTL (www-audiodesignguide-com.translate.goog)

Это я читал, но прочту еще раз так как только знакомлюсь с OTL тематикой, спасибо за ссылку, может есть еще по данной теме можете посоветовать?

А говоря про КПД, получается я имею ввиду про общую эффективность всего усилителя (знаю что это лампа, и нужно свои требования держать в разумных пределах), просто отталкивался от трансформаторных усилителей, всех тонкостей еще не знаю.

ROSS Rookie

ROSS

Posted
Posted
7 часов назад, Stan Marsh сказал:

КПД у OTL такой же как и трансформаторного усилителя. Например, пара ламп 6С19П может отдать 8 ватт в АБ. Но с трансформатором на выходе сопротивление нагрузки может быть практически любым (4 Ома, скажем), а вот при отсутствии трансформатора придётся взять нагрузку 200 Ом, а на упомянутые 4 Ома такой OTL даст меньше 100 милливатт. Трансформатора-то нет. Вот и всё.

Ещё раз: лампам нужна нагрузка 200 Ом, и трансформатор, если он есть, преобразовывает 4 Ома нагрузки в 200 Ом. А если его нет, то нет согласования, и лампы видят 4 Ома, и дают меньше сотни милливатт.

То есть подключив к схеме из этой ветке нагрузку 26 Ом (как там заявлено выходное сопротивление), то получится в классе А с 6 ламп в оконечнике ~ 12-14 ватт?

ROSS Rookie

ROSS

Posted
Posted
35 минут назад, Stan Marsh сказал:

50...70 Ом будут более подходящей нагрузкой, тогда можно смело рассчитывать на 15Вт.

Ещё бы понять как это определяется, оптимальное согласование нагрузки.

Кружка Local

Кружка

Posted
Posted
21 час назад, Stan Marsh сказал:

лампам нужна нагрузка и трансформатор, А если его нет, то нет согласования, и лампы видят 4 Ома, и дают меньше сотни милливатт.

Именно! Лампы по умолчанию прибор весьма высоковольтный, но низко токовый. Для нормального согласования с нагрузкой, последняя должна иметь высокий импеданс. Трансформатор решает эту проблему. В противном случае имеем печку по круче мощных высоковольтных проектов.
