W_L Local

W_L

Posted
Posted
9 часов назад, Timbuktu сказал:

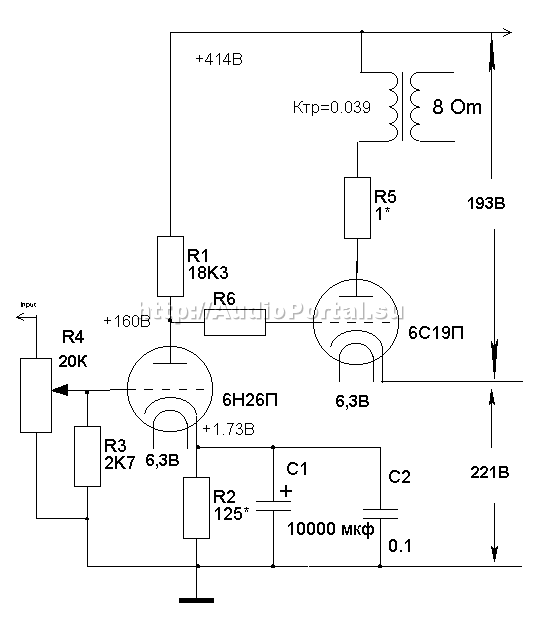

А какие у вас номиналы катодных реезисторов 6Н26П?

PS Можно и бонусом ссылку на видео :drinks:

6Н26П была разобрана на канале «Неизвестная физика», но там точка покоя была выбрана максимально справа, позднее, пришли к выводу, что 140В 16ма лучший режим, катодные у 6Н26П будем пересматривать, тк эксперименты с данной схемой не закончены, до итогового варианта еще плясать и плясать

  • Like (+1) 1
  • Replies 811
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Alex Dnepr
Alex Dnepr

Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

W_L Local

W_L

Posted
Posted
9 часов назад, Алекс сказал:

 все без сожаления продал, хороши но не настолько...

Мне очень зашли, особенно в драйвере в РР каскаде, хотя макет с ней в SE на выходе тоже делал, звучал он крайне недурно

  • 2 weeks later...
ВКН Local

ВКН

Posted
Posted
В 30.09.2025 в 17:11, grat сказал:

схемкой не поделитесь

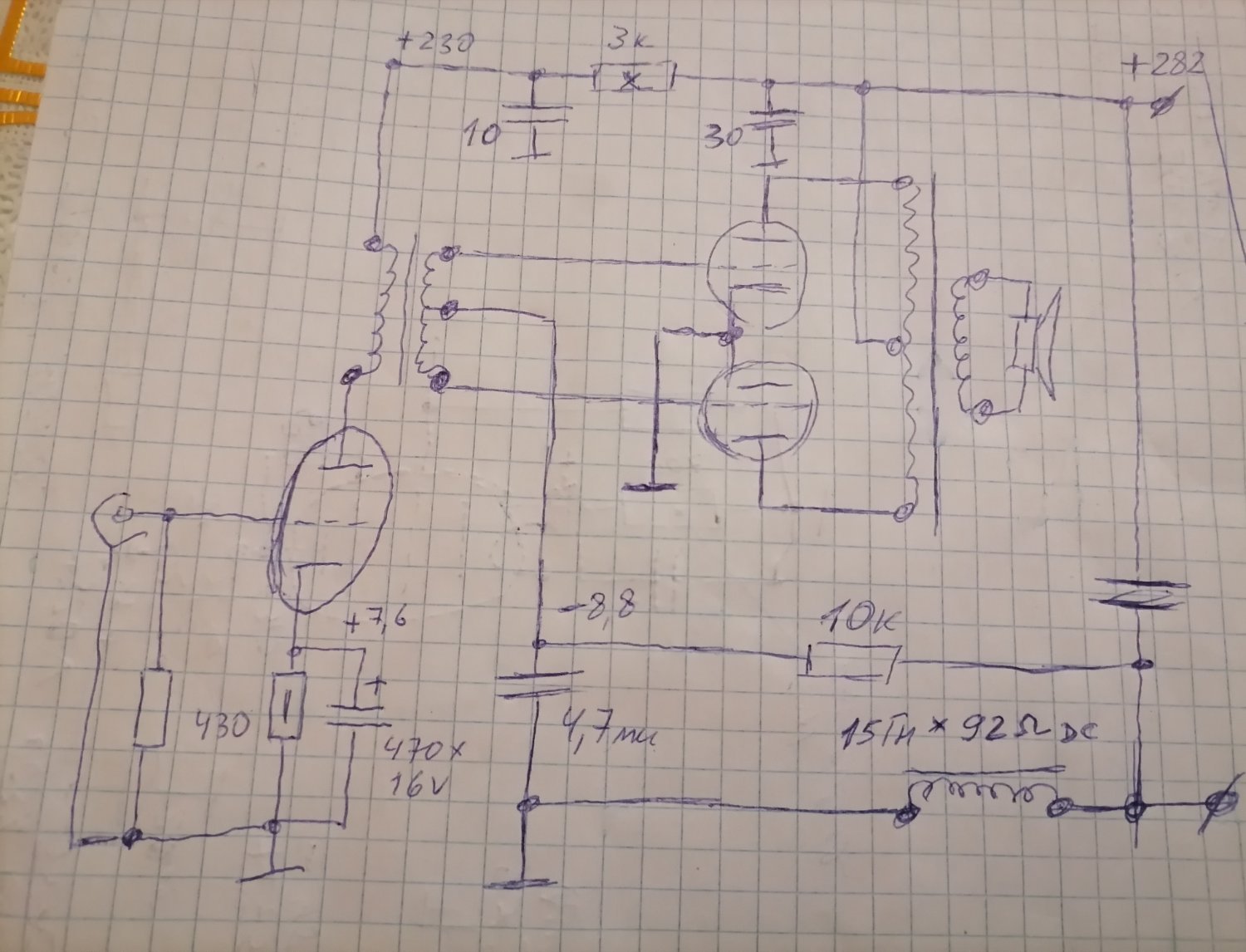

Простите, только сейчас заметил интерес. Примерно так:


  • Like (+1) 3
Юрий_Б Local

Юрий_Б

Posted
Posted
В 30.09.2025 в 21:26, W_L сказал:

6Н26П была разобрана на канале «Неизвестная физика», но там точка покоя была выбрана максимально справа, позднее, пришли к выводу, что 140В 16ма лучший режим, катодные у 6Н26П будем пересматривать, тк эксперименты с данной схемой не закончены, до итогового варианта еще плясать и плясать




Kutun Proficient

Kutun

Posted
Posted

А усилитель для наушников вы не делали в минималистичном стиле ?

вот как на первом фото из вашего поста ?

W_L Local

W_L

Posted
Posted
19 минут назад, Kutun сказал:

А усилитель для наушников вы не делали в минималистичном стиле ?

вот как на первом фото из вашего поста ?

Пока нет, буду делать несколько разных, на 6Ж23П, 6С15П, 6Э6П-ДРУ и еще какой-либо 4 вариант, с которым пока не определился, правда корпус унч на 6Ж23П скорее всего будет больше, чем данного унч на 6П14П, тк нужно будет разместить пару твз на EL66 железе внутри, думаю еще потом на 6С15П и 6Э6Э-ДРУ сделать, по схеме SRPP, благо недавно разжился данными лампами в достаточном количестве, корпуса

Kutun Proficient

Kutun

Posted
Posted

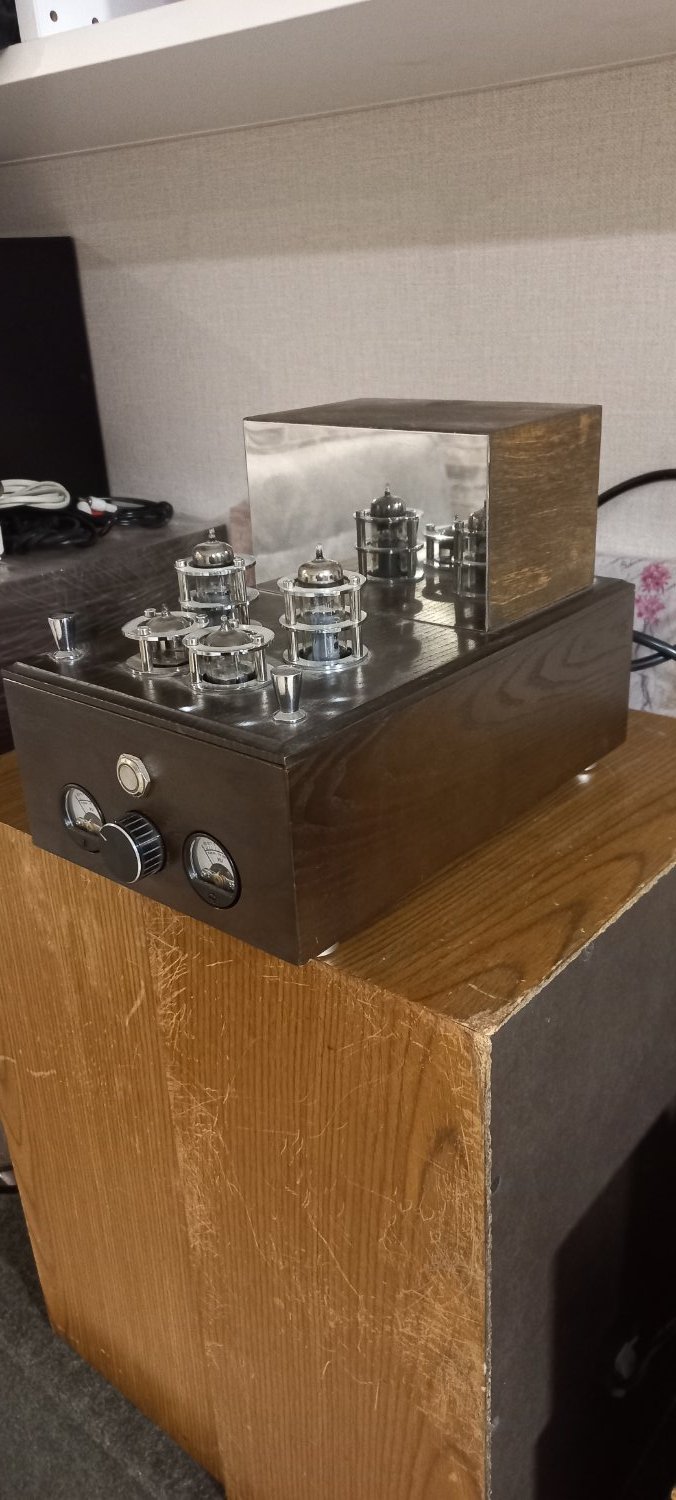

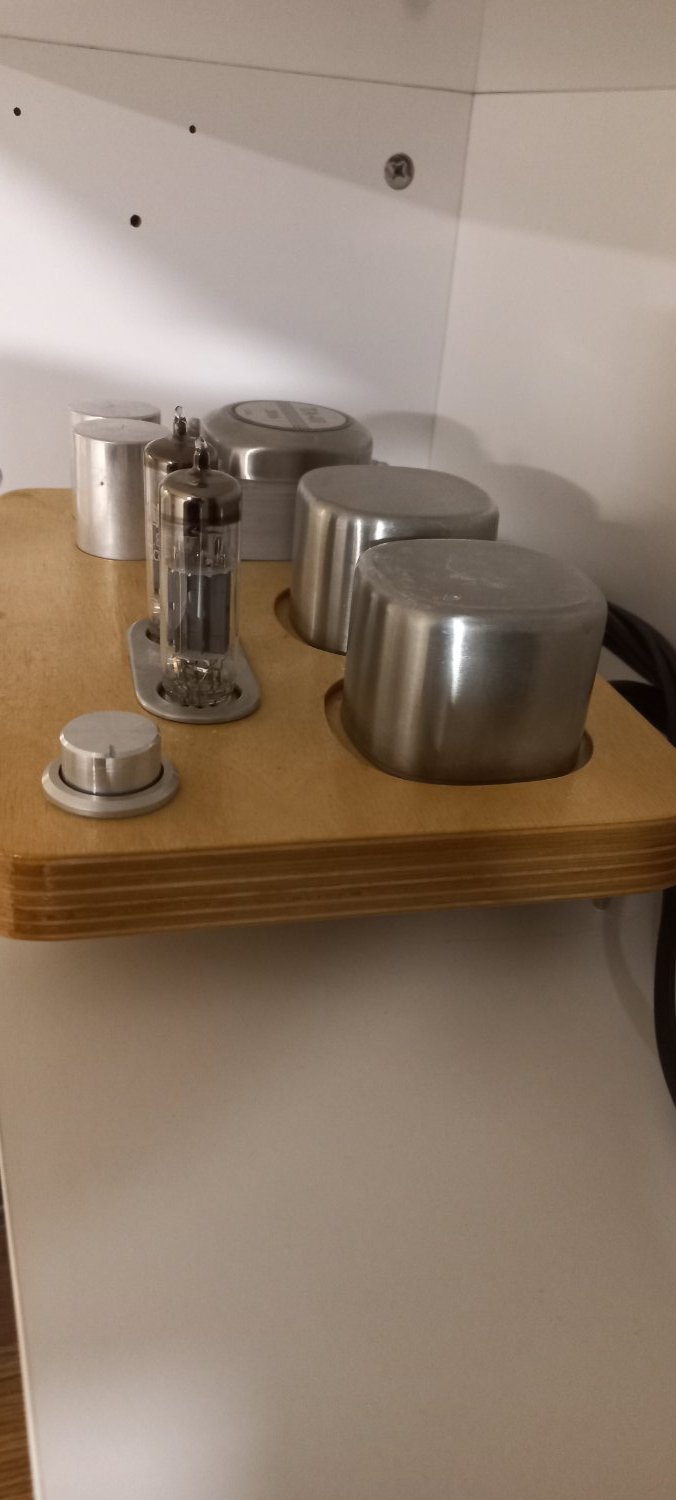

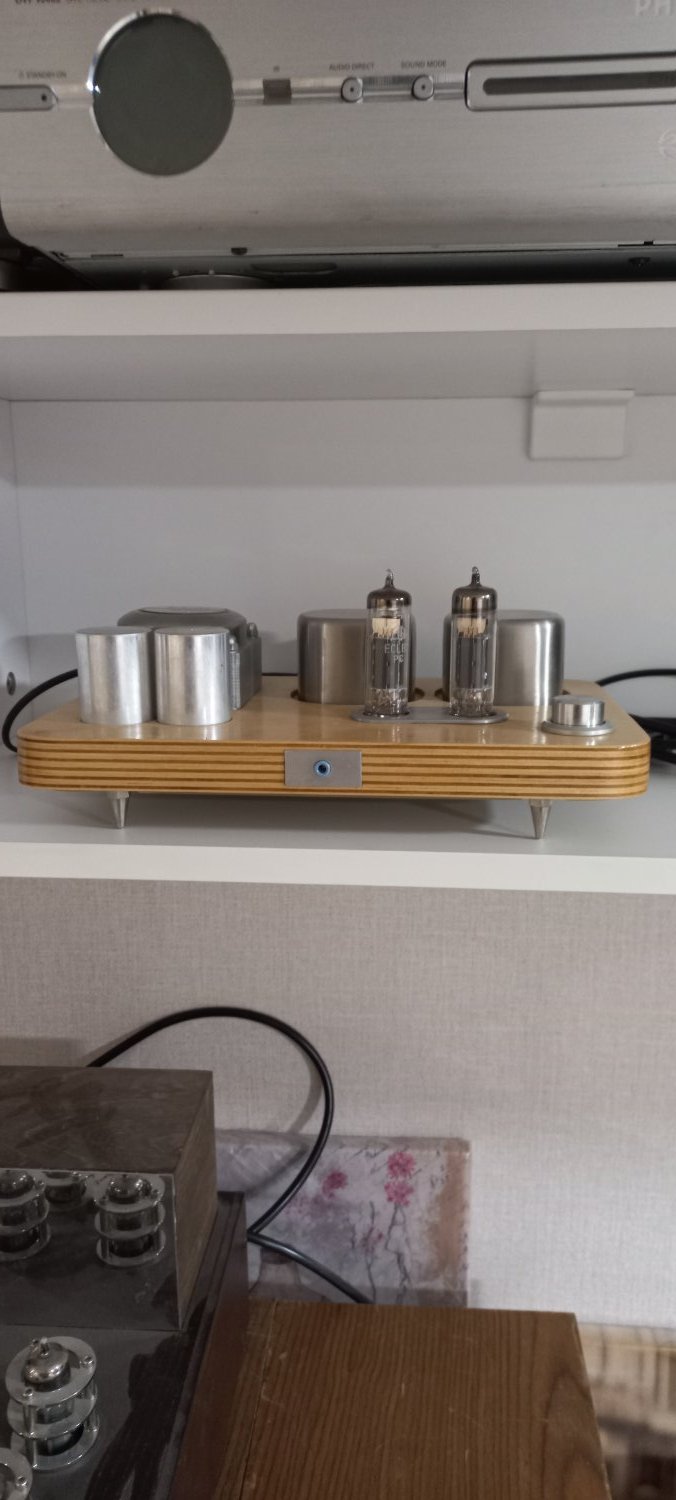

Мой ушник se на ECL82.

Корпус покупался с рук на авито , сказали что был ранее тоже ушником , на пальчиках,  но мелких , каких именно не помню

Мне дизайн понравился , вот собрал.

Увидел ваши  фото , и решил что вы автор этого корпуса , уж очень похоже



  • Like (+1) 2
Kutun Proficient

Kutun

Posted
Posted

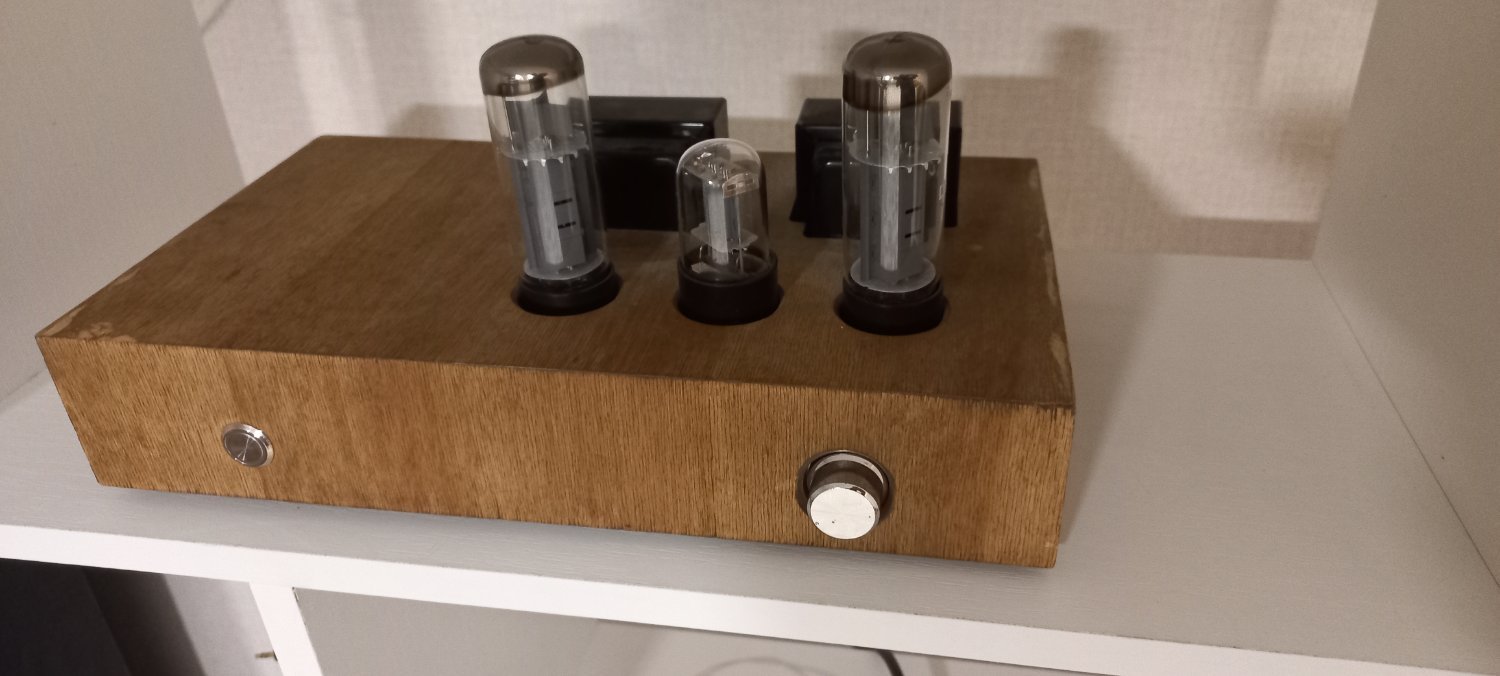

Мои малыши

Se на 6н9с и ел34

Se на 6н23п и 6п14п

Бзик был уместить на листе а4

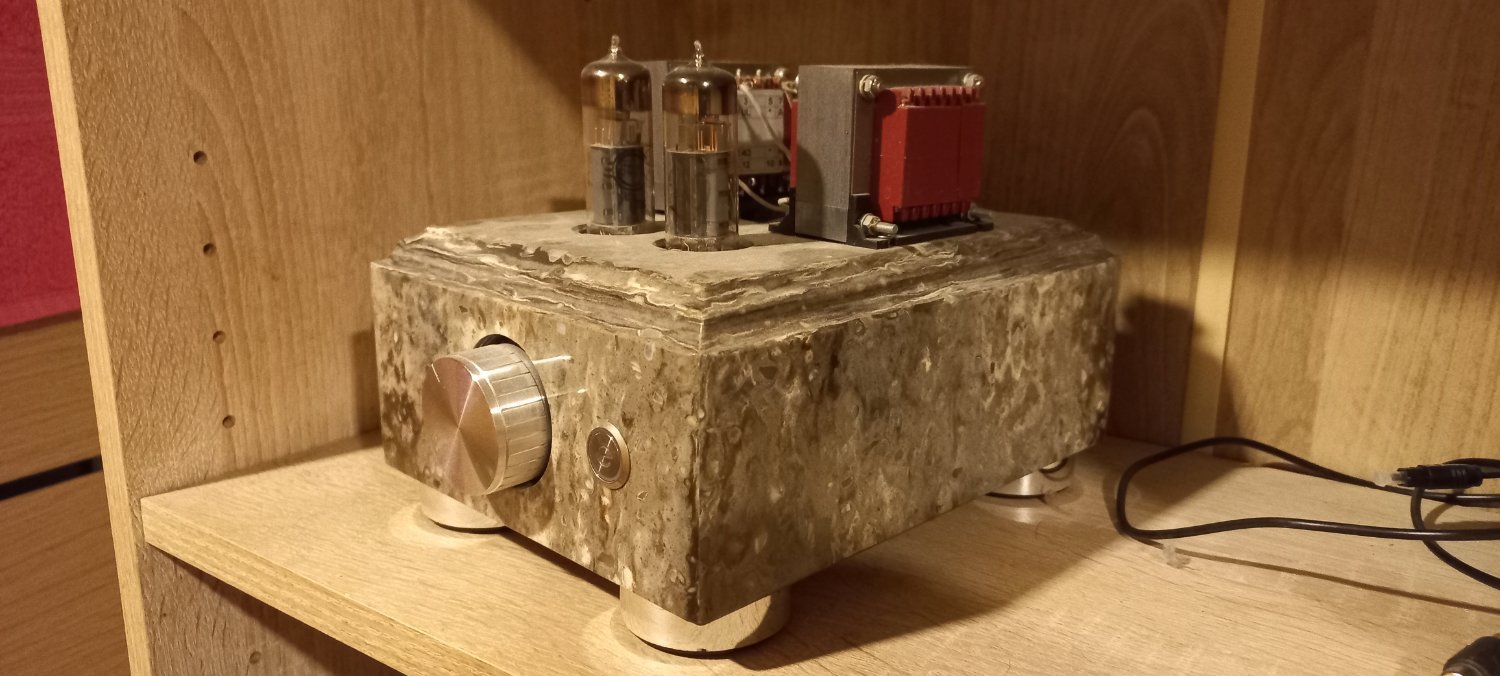

И самый мелкий на 6ф3п

Чуть больше половинки а4 листа .

Колпаки снял для тестовой замены твз




  • Like (+1) 1
W_L Local

W_L

Posted
Posted
1 час назад, Kutun сказал:

Мои малыши

Se на 6н9с и ел34

Se на 6н23п и 6п14п

Бзик был уместить на листе а4

И самый мелкий на 6ф3п

Чуть больше половинки а4 листа .

Колпаки снял для тестовой замены твз




Я обычно предпочитаю всю начинку, включая твз, торы, конденсаторы и тд располагать внутри , чтобы ее физически нельзя было повредить в случае чего, да и в целом, чтобы конструкция смотрелась монолитно, бонусом металлические корпуса дают хорошую экранировку, снаружи обычно устанавливаю только лампы и фурнитуру, минимализм одним словом, ничего лишнего

W_L Local

W_L

Posted
Posted
1 час назад, ДимДимыч сказал:

А большие  не делал?



Не нравятся мне огромные гробы, да и места за столом и на стойке не столь много, один только монитор с парой колонок занимают на столе в ширину чуть больше 1,5 метров, так что разгуляться негде….

Kutun Proficient

Kutun

Posted
Posted
2 часа назад, ДимДимыч сказал:

А большие  не делал?

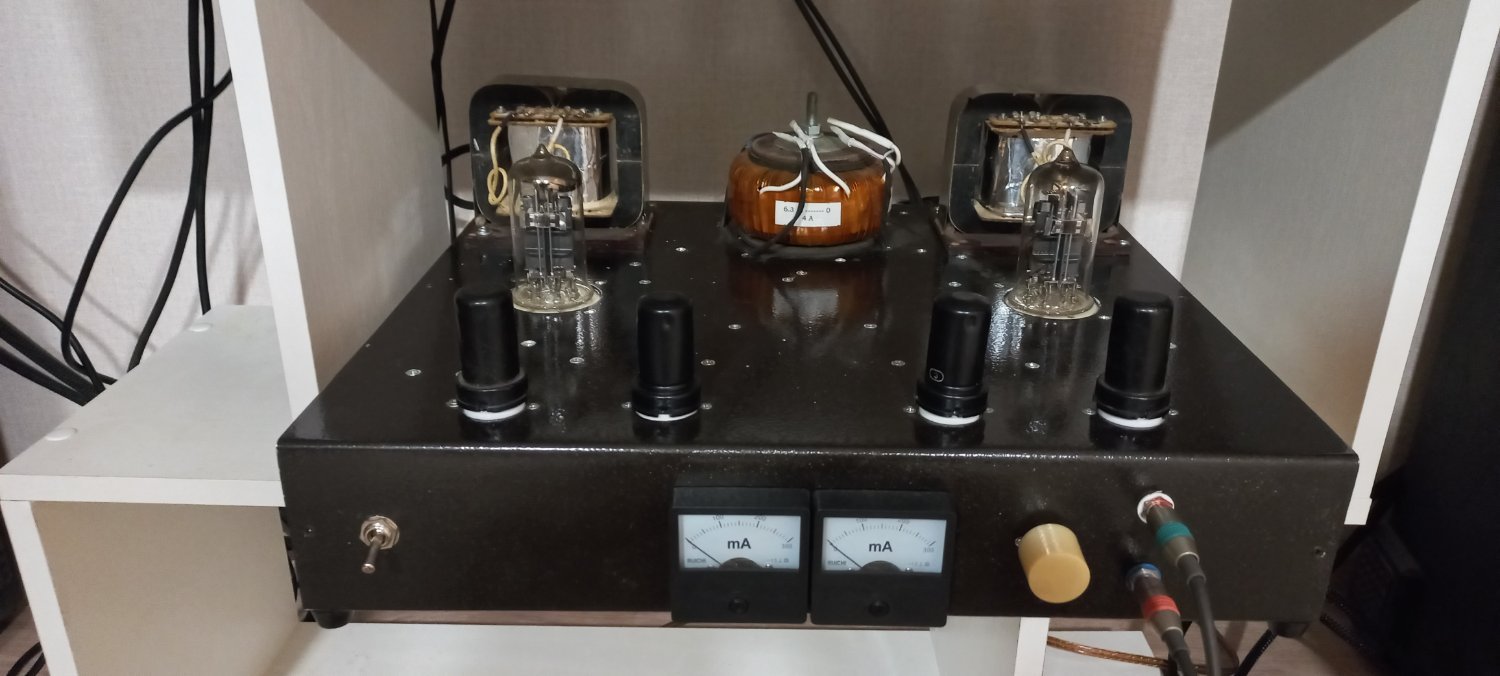

Вот на 6с41с .

Пока не как не определюсь с твз


W_L Local

W_L

Posted
Posted
4 минуты назад, Kutun сказал:

Вот на 6с41с .

Пока не как не определюсь с твз


41 я бы заменил на 18, или 33, в своем варианте установил торы, в качестве твз, полет отличный


W_L Local

W_L

Posted
Posted

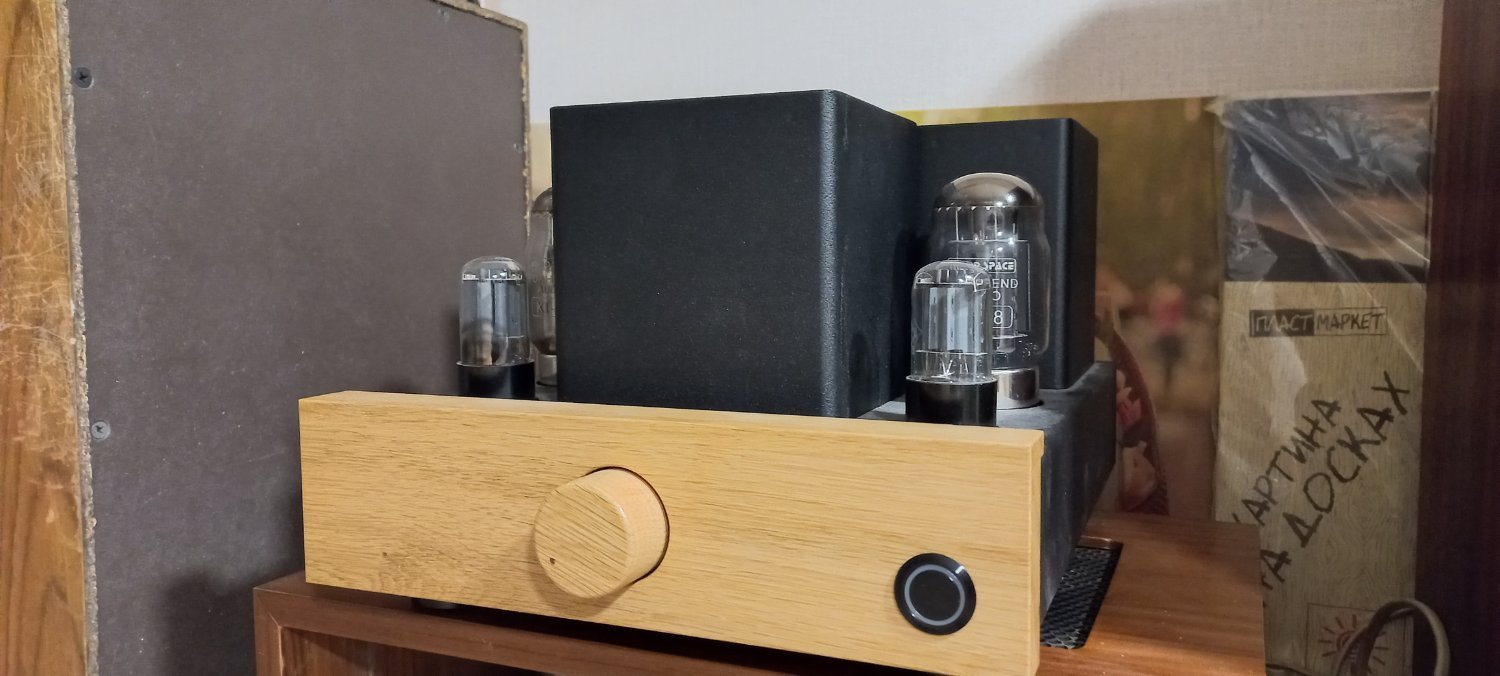

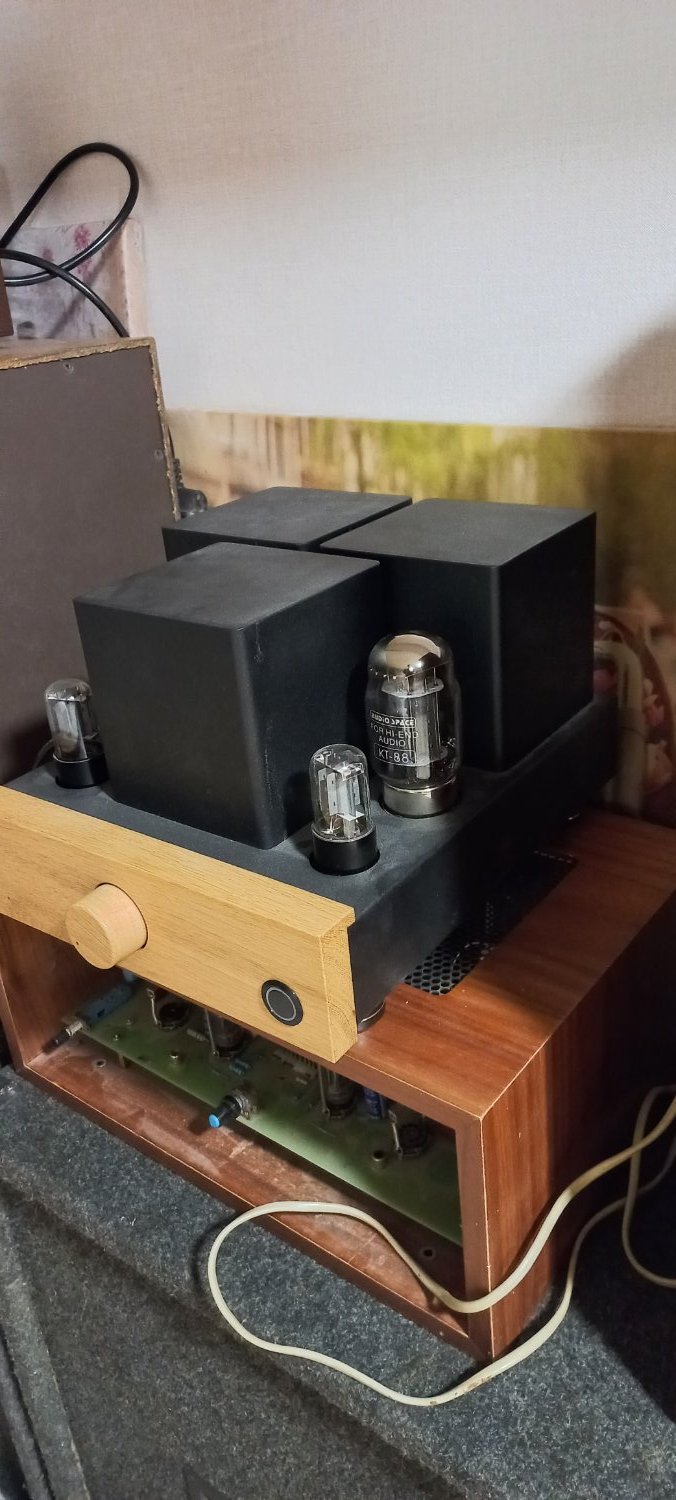

1 минуту назад, Kutun сказал:

На кт88 , в драйвере 6н7с



В области, где стоит КТ-88 нет перегрева у колпаков тана и твз ?

Kutun Proficient

Kutun

Posted
Posted
5 минут назад, W_L сказал:

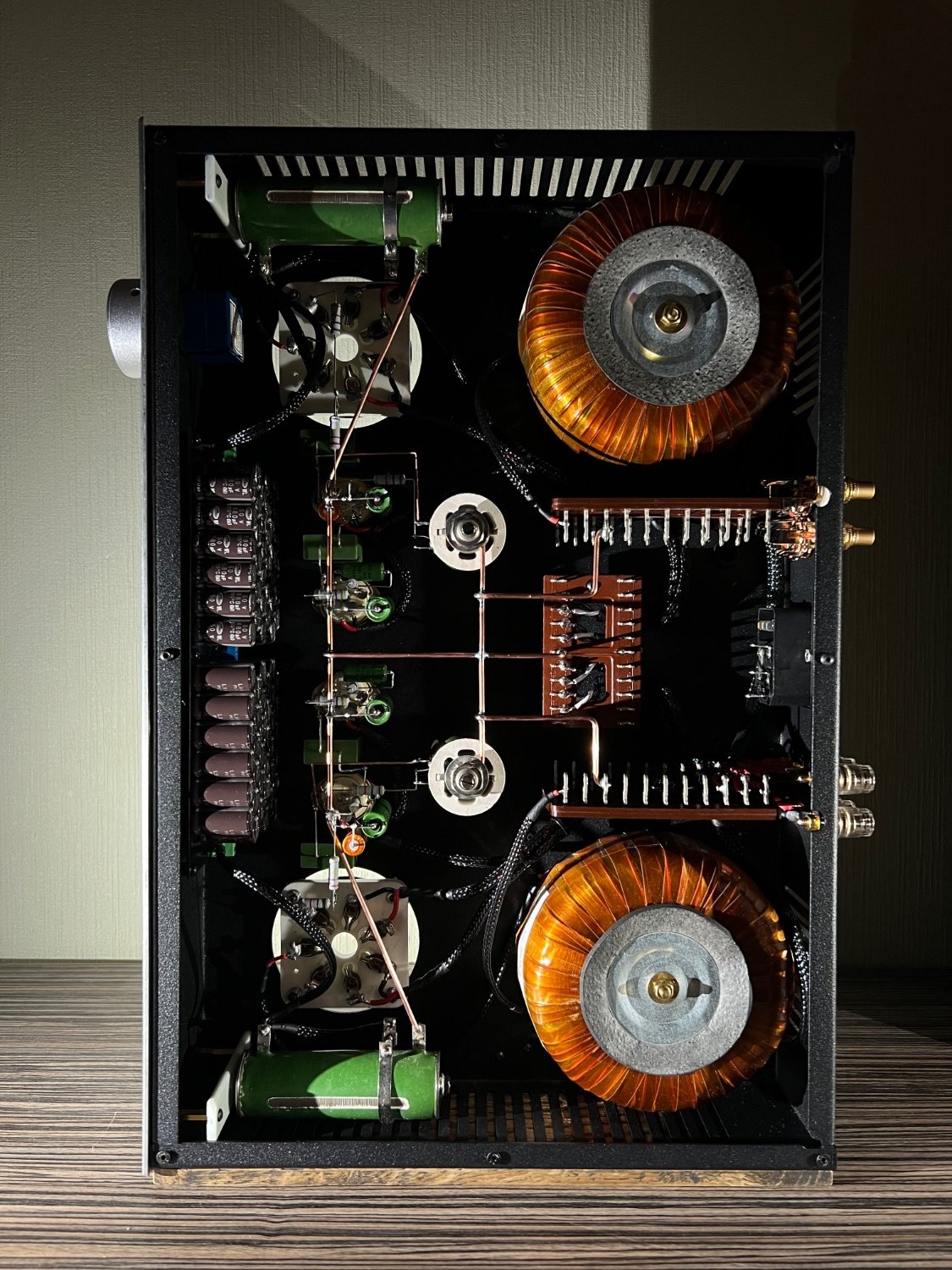

41 я бы заменил на 18, или 33, в своем варианте установил торы, в качестве твз, полет отличный


Есть макет на двурогих 33х , пока не добился звука , который меня устроил .

Поделитесь схемой своего ?

W_L Local

W_L

Posted
Posted

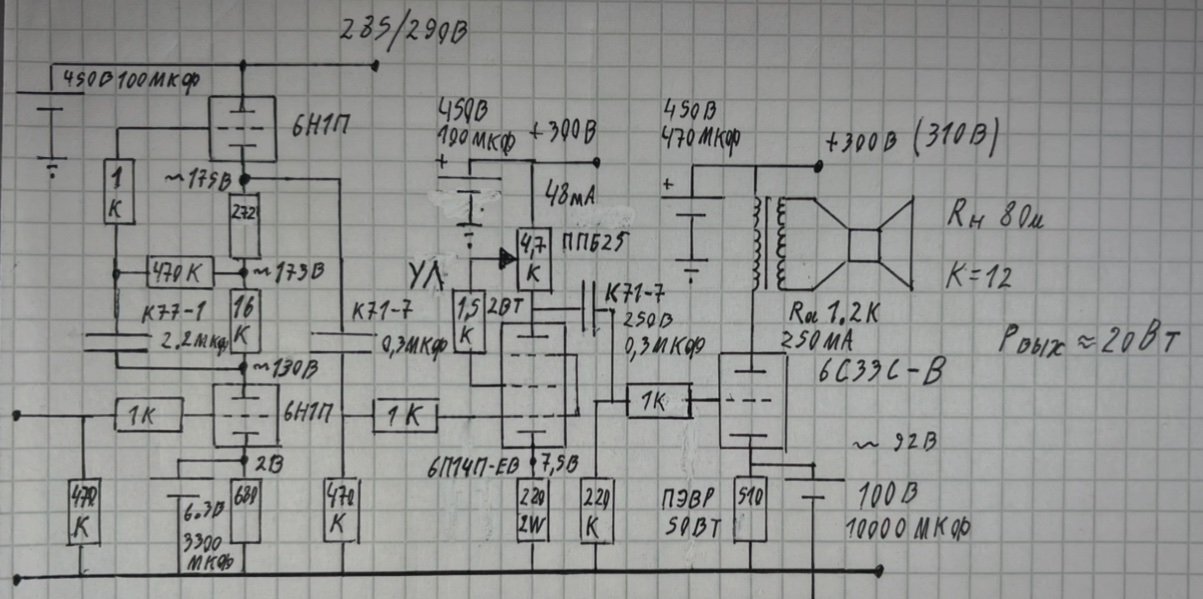

15 минут назад, Kutun сказал:

Есть макет на двурогих 33х , пока не добился звука , который меня устроил .

Поделитесь схемой своего ?

Единственное, что я бы сейчас сделал, это убрал бы печку из катода 6С33С-В и сделал систему слежения на ОУ, для 6С33С, очень уж много энергии в тепло уходит, да и в случае с системой слежения катод будет сидеть на земле, что однозначно лучше, драйвер на связке 6Н1П+6П14П-ЕВ зарекомендовал себя изумительно


W_L Local

W_L

Posted
Posted
16 минут назад, Kutun сказал:

За 8 часов работы температура колпаков " рука терпит"

Неплохо, хотя я предпочитаю более «свободную» компоновку для горячих ламп, так же очень большое значение уделяю конвекции

Kutun Proficient

Kutun

Posted
Posted
25 минут назад, W_L сказал:




Спасибо   интересно будет попробовать такой вариант.

А твз тор чьего производства ?

Не Андрей Питерский случайно ?

W_L Local

W_L

Posted
Posted
Только что, Kutun сказал:

Спасибо   интересно будет попробовать такой вариант.

А твз тор чьего производства ?

Не Андрей Питерский случайно ?

Да, на намотку сердечники ему давал, сделал очень хорошо

W_L Local

W_L

Posted
Posted
3 часа назад, ДимДимыч сказал:

Маленькие твз или торы.

Даже греются.:smile-42:

Сопротивление есть, ток течет, тепло идет:smile-17:, ну а если по реальности судить, то значение тдп твз и тана как-правило незначительное, у твз уж точно, тану чуть менее сладкие условия приготовлены

Kutun Proficient

Kutun

Posted
Posted
4 часа назад, ДимДимыч сказал:

Маленькие твз или торы.

Даже греются.:smile-42:

Ну греются то они от ламп.

Или Вы про что ?
