В свое время я был вынужден отказаться от тумблеров в своих усилителях - уж очень неудобная эта штука - в звуковых цепях не поставишь, контактура не та, надежность низкая, провода к ним тянуть надо порой через весь подвал, они ведь как правило не передней панели ставятся...

В общем, остановился на реле. С ресурсом у них все в порядке, провода к ним тянуть - постоянный ток с небольшим напряжением, включать можно тумблером и поворотным переключателем из любого места, исполнительначя проводка короткая в любом случае, поскольку реле можно поставить там, где нужно. В последнее время практикую также включение реле производить с помощью RCA разъемов, которые можно поставить где угодно. Замыкание такого разъема - кабельным наконечником RCA c переемычкой между контактами  (воткнул-вытащил). Очень удобно, кстати. Эти пары коннекторов вполне доступны, они есть в Аудиомании (это не реклама, а подсказка) . Кстати, они позволяет иногда обойтись и без реле - контакты-то зукового качества. Поворотные переключатели удобнее тумблеров во всех отношениях, они позволяют одной ручкой реализовать ступенчатое включение и выключение питания.



Posted

Очень интересно.
Даже у сигнальных реле, даже герконовых, минмальный ток микроампер 5...10, а минимальное напряжение мВ 10...20. Если меньше - контакт не гарантируется. Посему, чем меньше реле, где им не место, тем лучше. Сразу вспоминается Макаров со входными сопротивлениями в 10 Ом.

Posted

Интересно, где в звуке Вы нашли такие токи?   Мне что-то не попадались, я винилом не занимаюсь.

Источник у меня имеет макимальное выходное напряжение 2,8 вольта в пике, т.е. 2800 мВ и нагружен на входное сопротивление усилителя порядка 3-5 килоома в диапазоне частот от 20 до 20 000 герц.  Посчитайте, пожалуйста, какой ток звуковой частоты при этом получается. Мои реле, установленные в этой цепи и коммутирующие первички входных трансов,  имеют при "горячем" переключении минимальное напряжение коммутации 0,1 мВ и ток 0,001 мА. Т.е. 100 микровольт и 1 микроампер. И коммутирую их я не "на горячую", а в холодном состоянии, т.е. без сигнала. В цепи вторичек входных трансов  - аналогично. Это вполне приемлемо.

С помощью поворотного переключателся комутирую обмотки питания исполнительных реле нескольких типов, контакты переключателя работают при постоянном напряжении 12 вольт и токе до 0,5 ампера. Исполнительные реле включают питание импульсных источников питания, замыкают балласты накала лампы и всех конденсаторов схемы, включают анодное питание и подключают ко вторичке выходного транса акустическую систему. И некоторое другое. Очень удобно. Использую только качественные импортные реле с огромным ресурсом и высочайшей надежностью. Контакты - в основном из сплавов металлов платиновой группы и золочением. Существенно лучше популярных реле Фуджитсу Такамисава.

Герконы в звуке, по моем4у мнению, для слаботочных сигнальных цепей малопригодны из-за того, что протекающий через их контактную систему ток звуковой частоты находится в сильном постоянном магнитном поле катушки управления. Лично меня это не устраивает.

Posted
13 минут назад, Любопытный сказал:



Герконы в звуке, по моем4у мнению, для слаботочных сигнальных цепей малопригодны

Поэтому лучше использовать реле серии РПА.

Posted
16 минут назад, Любопытный сказал:

Использую только качественные импортные реле с огромным ресурсом и высочайшей надежностью. Контакты - в основном из сплавов металлов платиновой группы и золочением. Существенно лучше популярных реле Фуджитсу Такамисава.

Подскажите тип и марку пожалуйста.

Posted
1 hour ago, Любопытный said:

Фуджитсу Такамисава

Из даташитов на A-12W-K: Minimum Switching Load*1 0.01 mA 10 mVDC,

1 hour ago, Любопытный said:

100 микровольт и 1 микроампер.

100 мкВ и 1 мкА ниже указанных величин.
О чем вам был задан вопрос: как вы коммутируете сигналы ниже спецификации? Или там пишут циферки "от фонаря"?
609190.pdf

  • Like (+1) 1
Posted

Если уж вспомнили Макарова, то он, вроде бы, рекомендовал переключатели ПГк и никаких тумблеров и реле...

Posted
6 minutes ago, Xрюн222 said:

Если уж вспомнили Макарова, то он, вроде бы, рекомендовал переключатели ПГк и никаких тумблеров и реле...

Именно к этому.
В измерительном устройстве пришлось на SSR переходить в многоканальном коммутаторе.
От отказов... собственно практически без тока и при относительно малом напряжении...
Кому что нравится...

Posted
3 часа назад, sova сказал:

Подскажите тип и марку пожалуйста.

Ну, например, загляните на барахолку в мою темку по платам автоматики для усилителя. Там на фото маркировка реле хорошо видна.

Posted
2 часа назад, BAA сказал:

Из даташитов на A-12W-K: Minimum Switching Load*1 0.01 mA 10 mVDC,

100 мкВ и 1 мкА ниже указанных величин.
О чем вам был задан вопрос: как вы коммутируете сигналы ниже спецификации? Или там пишут циферки "от фонаря"?
609190.pdf



2 часа назад, BAA сказал:

Из даташитов на A-12W-K: Minimum Switching Load*1 0.01 mA 10 mVDC,

100 мкВ и 1 мкА ниже указанных величин.
О чем вам был задан вопрос: как вы коммутируете сигналы ниже спецификации? Или там пишут циферки "от фонаря"?
609190.pdf

Вы как-то меня во множественном числе позиционируете... В единственном пишется, как правило, с Большой буквы.

Кто Вам сказал, что Я использую реле Такамисава? Я привел данные из даташита другого реле другой фирмы. Кстати, швейцарской, а не японской...  прошу извинения у модераторов за использование жирного шрифта, но похоже, что мои тексты, написанные обычным, не совсем понятны коллегам.

Posted
1 час назад, Xрюн222 сказал:

Если уж вспомнили Макарова, то он, вроде бы, рекомендовал переключатели ПГк и никаких тумблеров и реле...

ПГК - галетники, это от бедности, если нет ничего лучшего... Лет этак 40 тому назад я от них отказался (и правильно сделал).

Posted
7 minutes ago, Любопытный said:

Кто Вам сказал

В этом виноват, извините.
В остальном - если проблема с реле Вам непонятна - это не моя проблема, а Ваша.

  • Like (+1) 1
Posted
1 минуту назад, BAA сказал:

В этом виноват, извините.
В остальном - если проблема с реле Вам непонятна - это не моя проблема, а Ваша.

Да не надо извиняться, ради бога.... Однако, Вы так и не смогли обосновать свои претензии к реле с их мифическими "проблемами" и опровергнуть мою информацию... Я с ними работаю много лет и у меня лично проблем с ними нет вообще.

Кстати, указанные выше реле Такамисава именно этой модели стояли в  моем "золотом" усилителе Денон на переключателе входов, причем там переключались источники с очень малыми сигналами, в частности головки звукоснимателей для винила.  Японские инженеры-звукотехники, конечно, Вам не указ, увы... Мне - тоже, поскольку для этой цели существуют намного более качественные реле с существенно лучшими характеристиками. Поэтому в свое время с Такамисавами я с удовольствием расстался.

  • Like (+1) 1
Posted
2 minutes ago, Любопытный said:

Да не надо извиняться, ради бога...

Вы уж определитесь.
Относительно проблем, см ниже. Просто количество реле было немного больше чем одно.
За сутки опроса обязятельно привет, попытка проверки не засчитана.

1 hour ago, BAA said:

В измерительном устройстве пришлось на SSR переходить в многоканальном  коммутаторе.



Posted



7 часов назад, Любопытный сказал:

В свое время я был вынужден отказаться от тумблеров в своих усилителях - уж очень неудобная эта штука - в звуковых цепях не поставишь, контактура не та

Тумблер-тублеру рознь!

Наилучшим вариантом, на мой взгля́д это использование тумблеров и галетников от проверочной и контрольной (измерительной) аппаратуры. Галетники типа ПГ-2***; ПГ-7***; ПР2***; выключатели П1Т3-1В; П1Т4-1В и им подобные с покрытием "контактуры" ДМ. Даже ТВ1-4 как сетевой неплохо подходить и брутально.

  • Like (+1) 1
Posted
1 час назад, BAA сказал:

Вы уж определитесь.
Относительно проблем, см ниже. Просто количество реле было немного больше чем одно.
За сутки опроса обязятельно привет, попытка проверки не засчитана.



Ниже - это где?  Чего мне на них смотреть - я с ними работаю. Вы, полагаю, с реле такого уровня дело не имели, поэтому спорить с Вами не стоит.

Posted
25 минут назад, Карабасс сказал:



Тумблер-тублеру рознь!

Наилучшим вариантом, на мой взгля́д это использование тумблеров и галетников от проверочной и контрольной (измерительной) аппаратуры. Галетники типа ПГ-2***; ПГ-7***; ПР2***; выключатели П1Т3-1В; П1Т4-1В и им подобные с покрытием "контактуры" ДМ. Даже ТВ1-4 как сетевой неплохо подходить и брутально.

Какое глубокомыслие, однако!  Ну что же, флаг Вам в руки и барабан на шею - вперед к хламу! По бедности, разумеется, сойдет...  Это будет так брутально... Правда, по сути плохо.

  • Like (+1) 1
  • Hmm... (-1) 2
Posted
22 minutes ago, Любопытный said:

Ниже - это где?

Серьёзно?
Ниже по тексту, раз уж такой метод общения, или только оппонирующая сторона не читает?

1 hour ago, BAA said:
  3 hours ago, BAA said:

В измерительном устройстве пришлось на SSR переходить в многоканальном  коммутаторе.

Если Вас успокоит, реле "Ваши" хорошие.

Posted
1 час назад, BAA сказал:

Серьёзно?
Ниже по тексту, раз уж такой метод общения, или только оппонирующая сторона не читает?

Если Вас успокоит, реле "Ваши" хорошие.

Ниже по тексту есть только полное отсутствие оного. Да и бог с ним, все равно неинтересно.

Почему Вы решили, что я волнуюсь? Я развлекаюсь. мне была интересна реакция на мою информацию к размышлению, но, к сожалению, не нашлось ни одного участника форума, который смог оценить ее по достоинству. Ваши высказывания, да не только Ваши, меня действительно развлекли - было забавно наблюдать, как Вы барахтались в полемике на своем уровне, который оказался, к сожалению, не слишком высок - жаль потратить на эту дискуссию время, которого у меня уже не так много и осталось.  Да,  "Мои", а точнее Швейцарские реле, не просто хорошие, они превосходные но мне Ваше признание их "хорошими"  да еще в издевательски-снисходительной форме форме, не требуется, реле от этого хуже не станут. Но, один положительный результат все же имеется - Вы пополнили мой список игнорирования и более я на любые дискуссии с Вами тратить время не буду. Чао, бамбино, чао!

  • Like (+1) 1
  • Hmm... (-1) 1
Posted
1 час назад, Любопытный сказал:

Какое глубокомыслие, однако!

Какое глубокое неуважение к собеседнику! Ну и вам пальму первенства хама в руки . Плохо начали...

Posted
Только что, Карабасс сказал:

Какое глубокое неуважение к собеседнику! Ну и вам пальму первенства хама в руки . Плохо начали...

А нечего тут уважать, милейший, и не за что.

Posted
Только что, Любопытный сказал:

 А нечего тут уважать,  милейший

Я бы сказал вас точно не стоит, в бан вы уже отправились, коли ваши знания на столь скупы, а родители вас вежливости не научили оставайтесь дальше на едине со своими милейшими фантазиями!

Posted
13 minutes ago, Любопытный said:

Я развлекаюсь. мне была интересна реакция на мою информацию

А то як же, каждый первый - Наполеон докторов наук по психологии, заодно "продам монтажку с истинными реле от горцев"
Если правда не осталось - то чего вести себя как тот, кто просил кактус посмертно засунуть...



Posted
6 часов назад, BAA сказал:

Из даташитов на A-12W-K: Minimum Switching Load*1 0.01 mA 10 mVDC

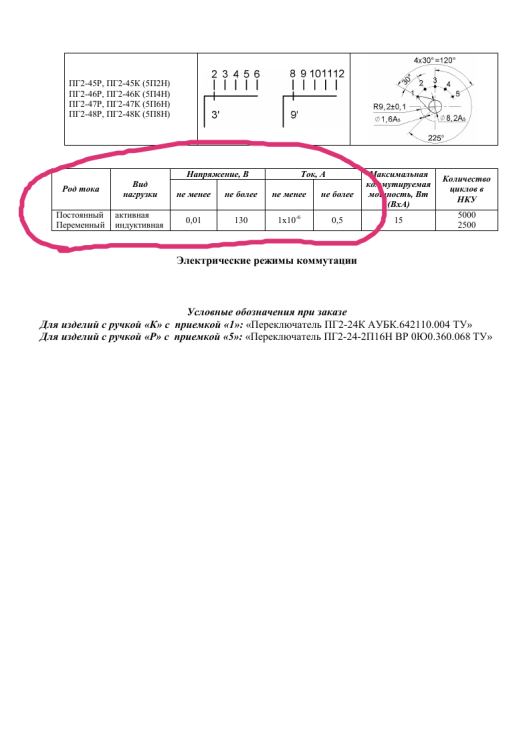

К слову по минимальному коммутирующему току иностранщина перед ПГ2-*** нервно курит в сторонкеIMG_20230903_165313.thumb.png.e52123f774b0686c334cc3952b19b14b.png!
