Recommended Posts

Posted
2 часа назад, Stan Marsh сказал:

Довольно мощная штука получится, ТВЗ будет тоже не очень маленьким.:smile-11:

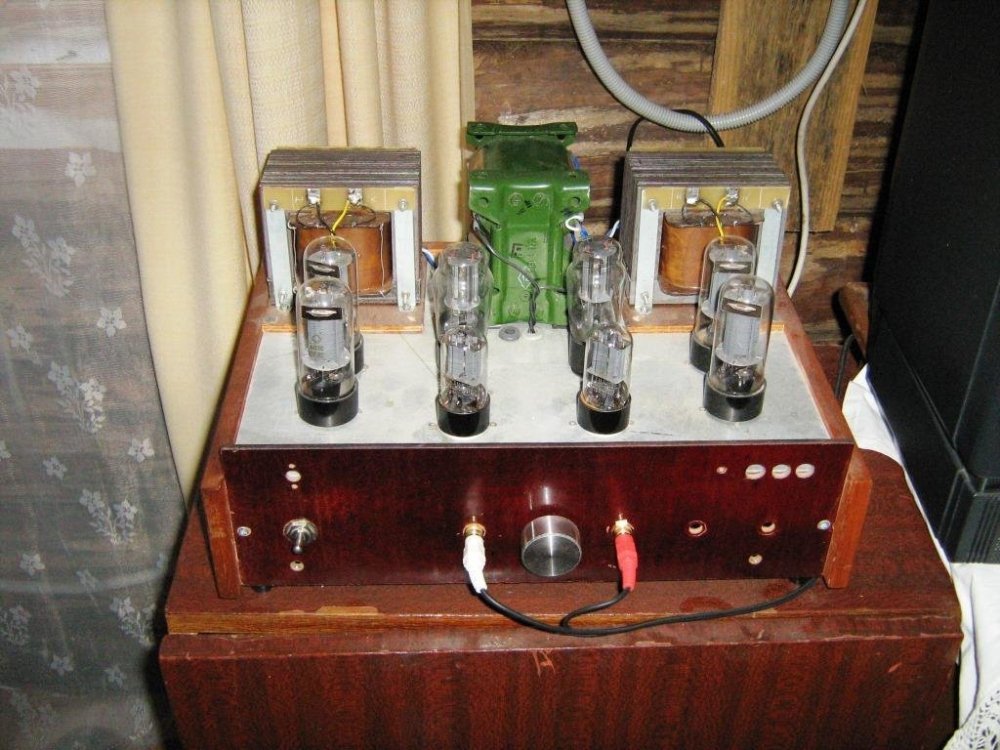

Климентий собрал подобный, на двух 6П7С, в предварительном каскаде, если я правильно помню, на 6Ж11П. Говорит, что мощная штуковина получилась.

Я правда буду ставить в предварительном каскаде пару триодов с малым усилением, и небольшой крутизной

  • Like (+1) 1
Posted
1 час назад, CHEL_EV сказал:



Я буду ставить в предварительном каскаде пару триодов с малым усилением, и небольшой крутизной

Евгений, покаскадно? Или второй - повторителем? Мы не все знаем!

Posted
1 час назад, CHEL_EV сказал:

Климентий собрал подобный, на двух 6П7С, в предварительном каскаде, если я правильно помню, на 6Ж11П. Говорит, что мощная штуковина получилась.

Я правда буду ставить в предварительном каскаде пару триодов с малым усилением, и небольшой крутизной

Все верно. 6ж11п и 2х6п7с (тетродом). SE. Мощьно получается! И звучит прилично!

  • Like (+1) 1
Posted
41 минуту назад, ВКН сказал:

Евгений, покаскадно? Или второй - повторителем? Мы не все знаем!

Покаскадно. Первая и вторая лампа драйвера соеденяются прямой связью, а вот как они будут соеденены с парой 807, конденсатором или через трансформатор, думаю.

Пока прикидки. C-484 перед парой 807, а вот перед ним первой лампой, думаю ещё  что поставить. Транс сам мотать буду. По трансформатору думаю что надо мотать две первичных, тоесть на каждую лампу своя обмотка. Ra трансформатора 1.8к

 PS: В соседней ветке, Евлампий, напомнил про ГИ-3, вот что и надо поставить. Есть их у меня, запас сделал. Осталось только прикинуть, первой или второй в драйвере.

Ну или 53 плюс C-484, далее две 807 (и панельки все одинаковые получаются)

Posted
23 минуты назад, CHEL_EV сказал:

По трансу думаю что надо мотать две первичных, тоесть на каждую лампу своя обмотка. Ra трансформатора 1.8к



Что это даст?



Posted
Только что, KAI сказал:

Что это даст?



Надеюсь индуктивность поднять, так как провод  тоньше.

Posted
15 минут назад, CHEL_EV сказал:

Надеюсь индуктивность поднять, так как провод  тоньше.

Хотите увеличить количество витков?

Posted
1 минуту назад, KAI сказал:

Хотите увеличить количество витков?

Нет.

Всё согласно приведёнки

Posted
4 минуты назад, CHEL_EV сказал:

Нет.

Всё согласно приведёнки

Тогда непонятно, при одинаковом количестве витков индуктивность будет одинаковой при любом диаметре провода.

Posted
22 минуты назад, KAI сказал:

Тогда непонятно, при одинаковом количестве витков индуктивность будет одинаковой при любом диаметре провода.

К примеру, если я намотаю 1800 витков одним проводом для первичной обмотки для двух ламп, то мне нужен будет провод примерно 0.51-0.63. При таком толстом проводе, индуктивности не жди. Если же я намотаю два провода, и каждый будет по 0.25-0.3, то думаю индуктивность для каждой лампы, должна увеличится. Так же думаю что должна понизится ёмкость.. А так же лампы будут связаны гальванически через трансформатор.

Posted
3 минуты назад, CHEL_EV сказал:

К примеру, если я намотаю 1800 витков одним проводом для первичной обмотки для двух ламп, то мне нужен будет провод примерно 0.51-0.63. При таком толстом проводе, индуктивности не жди. Если же я намотаю два провода, и каждый будет по 0.25-0.3, то думаю индуктивность для каждой лампы, должна увеличится. Так же думаю что должна понизится ёмкость.. А так же лампы будут связаны гальванически через трансформатор.

С емкостью все сложно, зависит от способа намотки и других факторов.

Счёт индуктивность Вы ошибаетесь.

Posted
4 минуты назад, KAI сказал:

С емкостью все сложно, зависит от способа намотки и других факторов.

Счёт индуктивность Вы ошибаетесь.

Не спорю. Скорее всего Вы правы. Так как железо одно и индуктивность распределяется на две лампы. Здесь, я скорее всего ошибаюсь. Но интуитивно я думаю что так будет лучше.

Я уже мотал так для двух 6Э6П-ДРУ на выход, но к сожалению, из-за занятостии на строительстве дома, пока их не применил

Posted

Индуктивность при двух проводах в два провода останется той же, зато заполнение окна медью ухудшится. Например, вместо 1 провода диам 1,0 нужно будет  взять 2 провода диам 0,71.

Posted

Ri в таком случае не меняется, каждая лампа "видит" одну и ту же нагрузку по отдельности.

Posted
8 часов назад, Xрюн222 сказал:

Индуктивность при двух проводах в два провода останется той же, зато заполнение окна медью ухудшится. Например, вместо 1 провода диам 1,0 нужно будет  взять 2 провода диам 0,71.

Согласен. Зависимость квадратична. Получается что идея так себе, с двумя проводами?

Интересное, когда Стародубцев, делал на двух 6С33С свой усилитель, он применил именно такой подход с двумя анодными обмотками. Правда такой трансформатор трудился у него внизу, в КП.

Posted

Две обмотки упростят согласование ламп, делал так двойной српп на 6с19п. Правда, применил трансформатор от РР из прежнего проекта.

  • Like (+1) 2
Posted
53 минуты назад, ДимДимыч сказал:

Да вот только в 2 провода играет лучше.

И заполнение вроде лучше.

Помнится, было поветрие литцендратом мотать :).

Posted

Что касается вторичной обмотки, так я лучше намотаю в одном слое четырьмя параллельными проводами по 0.3, чем одним проводом 0.8 или 1мм.

Однажды намотал проводом 0.8, было 5 слоёв. И услышал что мне не хватает правильных ВЧ и СЧ. Транс был SE. К слову сказать, намотал я не так много трансформаторов, и в моих заключениях не всё так однозначно



  • 3 weeks later...
Posted

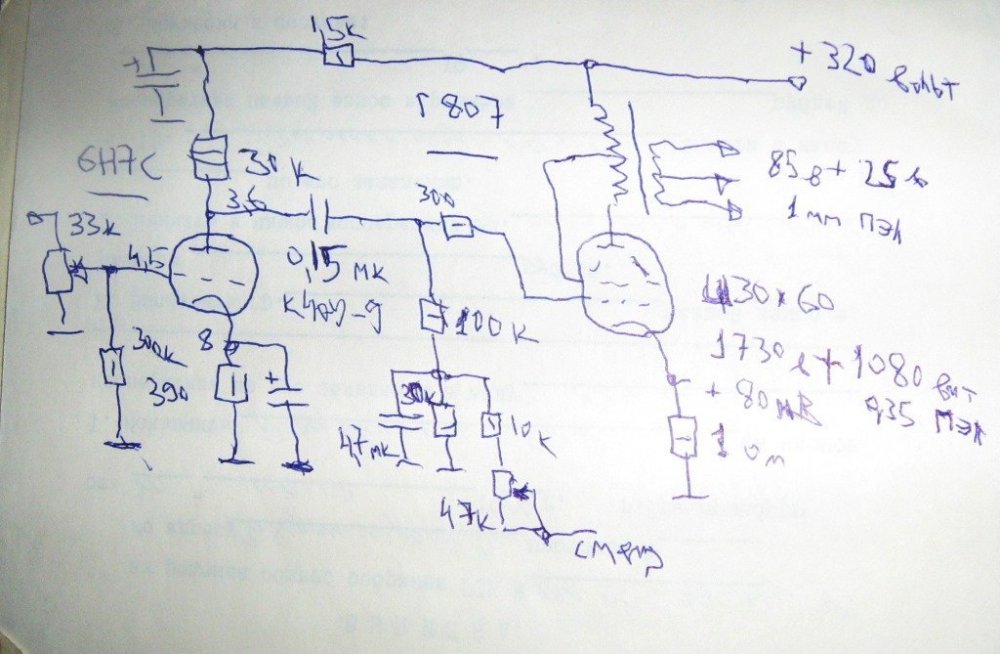

Почитал данную тему, что то заразился, начну пожалуй мотать выходники для однотактника на Г807, давно хотел на ней что нибудь собрать. В начале 2000ных собрал пару РР на 6П3С и ГУ29, один SE на ГУ50, ну и пару РР на 6П1П, потом забросил это дело, переключился на гитарные усилители.

 Вот опять ламповый вирус подхватил)

  • Like (+1) 2
  • 1 year later...
Posted
В 31.08.2023 в 09:16, ВКН сказал:

Любой двойной триод (под требуемый Кусиления). Аноды - вместе, катоды - вместе. На сетки стерео сигналы. С анодной нагрузки снимаем суммарный моно сигнал.

Можно пассивный, на паре трансиков.




А как вариант селектора входа ,да еще и с функцией микшера) данный вариант применим ? В стереоварианте добавляем еще один двойной триод для второго канала,и  получаем 2 входа.Основной вход усилителя (во,уже и третий😊вход нарисовывается) сохраняем в лучшем виде, отключая питание питание каскадов на двойных триодах...
