Sansui SM 20 схема

sova

By sova
in Vintage

 Share

Recommended Posts

sova Local

sova

Posted
Posted

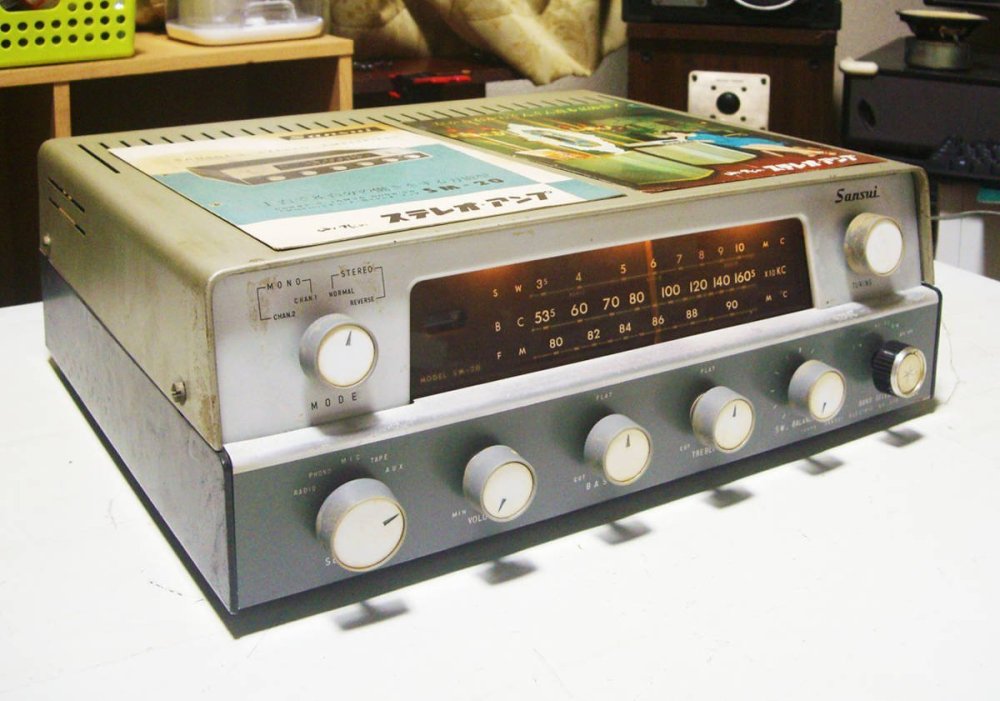

Редкий ресивер Sansui SM 20 , первый стерео ресивер Сансуев.

Модель 1959 го года,

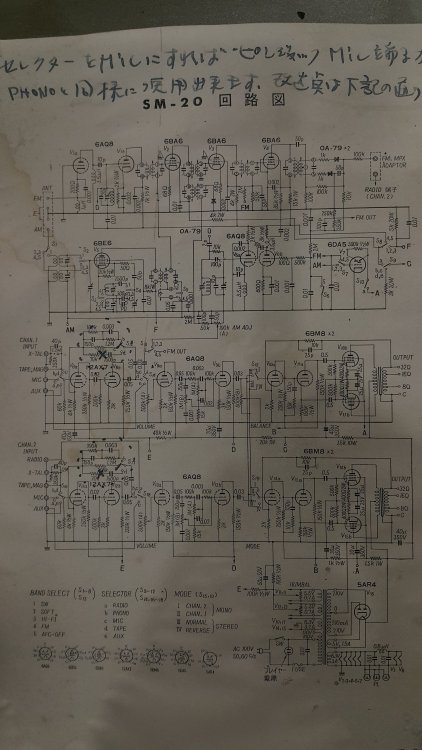

Нигде не мог найти в сети схему, нашел на верхней крышке . Публикую.

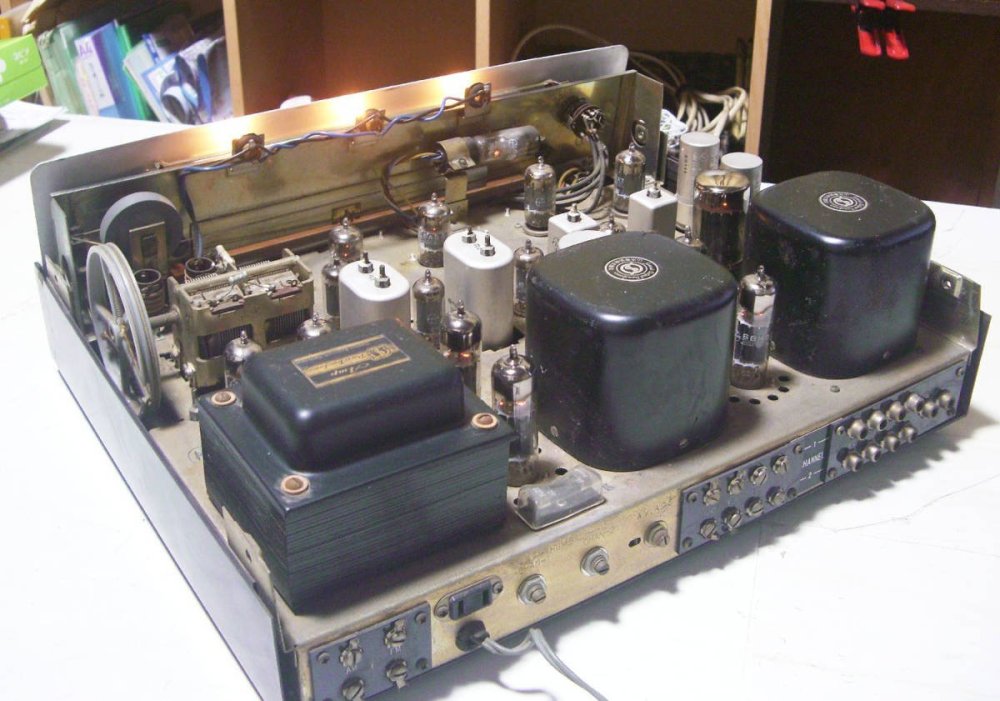

Выходные лампы 6BM8, примерный  аналог 6Ф3П. Размер ресивера невелик,  но вес ок 25 кГ.

Выходники и силовик прозвонил, первичка силовика 10 Ом , анодная обмотка 60ом со ср. точкой.

Сверху на схеме таинственные письмена от руки подрисованы.






  • Like (+1) 3
Sergio Proficient

Sergio

Posted
Posted

Красота.

Если бы такой монтаж был выложен кем-либо из участников форума, думаю, что нашлось бы немало критиков. А тут молчат...



  • Like (+1) 1
  • 3 months later...
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
В 18.07.2023 в 23:55, sova сказал:

Редкий ресивер Sansui SM 20 , первый стерео ресивер Сансуев.

Модель 1959 го года,

Нигде не мог найти в сети схему, нашел на верхней крышке . Публикую.

Выходные лампы 6BM8, примерный  аналог 6Ф3П. Размер ресивера невелик,  но вес ок 25 кГ.

Выходники и силовик прозвонил, первичка силовика 10 Ом , анодная обмотка 60ом со ср. точкой.

Сверху на схеме таинственные письмена от руки подрисованы.






Удалось ли реанимировать ресивер? Как звук?

sova Local

sova

Posted
  • Author
Posted

В очереди стоит,  померял все, надо заменить текущие межкаскадные бумажные Suzuki, думаю немецкие MKH EROfoil или герметичные бумажные Бош.

Купил еще SM-30 для коллекции. У этого уже есть обмотка на переключение на  220 вольт. С 60 го года Сансуй начал делать видимо массово на экспорт и даже на своем рынке продает аппараты с доп обмотками  на силовике. Лампы Мацушита.

  • Like (+1) 2
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
22 часа назад, sova сказал:

В очереди стоит,  померял все, надо заменить текущие межкаскадные бумажные Suzuki, думаю немецкие MKH EROfoil или герметичные бумажные Бош.

Купил еще SM-30 для коллекции. У этого уже есть обмотка на переключение на  220 вольт. С 60 го года Сансуй начал делать видимо массово на экспорт и даже на своем рынке продает аппараты с доп обмотками  на силовике. Лампы Мацушита.

Этот тоже не работает? Или живой? Как звук?

У меня на подобном ресивере Pioneer тоже лампы матсушита, но мюлларды, Теслы и Тунгсолы лучше запели . Тоже 6бм8



  • Like (+1) 1
sova Local

sova

Posted
  • Author
Posted

На См-30 тоже надо менять межкаскадные и тоже Сузуки. там выходные лампы , другие,  аналоги ЕЛ-84. 6BQ5/

Слушал Сансуй-1000, вполне приличный звук, для косвеннонакального 2-х тактника.

СМ-ки должны интресней быть -с кенотронами в выпрямителе, 1000 уже на диодах.

  • Thanks (+1) 1
