Коллеги, подскажите какие лампы можно применить для работы на ФИ трансформатор, с условием, что выходной каскад будет германиевым, собранным по мостовой схеме. Мне нужно ватт сто на 4 ома получить.

Posted

Зависит от Ктр трансформатора, а почему именно германий на выходе для такой мощности и какой именно? Да , забыл для какого  входного напряжения  ( чувствительность ) ?

Posted
34 минуты назад, Андрей63 сказал:

Зависит от Ктр трансформатора, а почему именно германий на выходе для такой мощности и какой именно? Да , забыл для какого  входного напряжения  ( чувствительность ) ?

Схемы нет, есть опыт владения кучей разных аппаратов, винтажных, современных и ламповых. По итогу вокал больше всего нравится на германиевых усилителях с фи трансформаторами. Мощность нужна т.к. слушаю рок и громко. Германий гт806, и похожие. Чувствительность не важна

Posted

Похоже вам надо и дальше опыт наращивать с владением готовых усилителей, это я говорю вам без иронии и издевательства, на полном серьёзе, мне не понятно . каким образом на ГТ806 вы хотите получить 100 Вт , на 4 Ом,  кстати  RMS  мощность или пиковую по ограничению ?

Posted

Мостом по 2 шт в плечо, итого 8 на канал. Не надо сарказма, я как бы выпускал серийно ламповые усилители на ел-34 и ,6п45с, по памяти штук 200 сделано и продано ламповые корректоры мм/МС, тоже штук 250 и колонок под 500 пар.

Posted

Ну хорошо, тогда рисуйте схему, по другому ни как, на пальцах такие вещи не делаются  , будем разбираться, однако расчёт любого усилителя начинается с выходного каска. Хотя бы эту часть  со вторичными обмотками  транса  МКТ ( на бумаге фото или как вам проще ) . Потому , что не понятно , что вы хотите. Взять два усилителя транзисторных с ООС на двухполярном питии соединённые в мост или что-то другое.

Posted
2 hours ago, Vitavoice said:

Коллеги, подскажите какие лампы можно применить для работы на ФИ трансформатор, с условием, что выходной каскад будет германиевым, собранным по мостовой схеме. Мне нужно ватт сто на 4 ома получить.

P=1/2Im^2*Rн=> Im^2=2*P/Rн=200/4=50 => Im=7 & Um=28В. 35 питания. Ток в базе примерно 7/30 = 0,23А. Берем резистор в базу примерно на вольт падения, 8,2, так как два транзистора в параллель, в эмиттер можно на вольт, крутизну правда убьёт но делить лучше будет, если будет.  Тогда получается 0,33 Ом в эмиттер. Можно и то и другое, как пойдет. Итак имеем 1,3В*0,23А*2/1,41=0,4 Вт или таки 2,3*0,23*2/1,41=0,8 Вт в худшем случае. Допустим у вас на аноде +/-50 В если однотактное, то есть 35 действующего. Надо 1Вт => 22 мА действующего. Сооружаем SRPP на 6П14П в триоде или на чем народ поопытнее посоветует, ибо приведенное около 1,5 к получается. Ктр соответственно примерно 20. Всё. Весь геморрой в деталях. Режим практически В, ибо германий вряд-ли поймаешь через транзистор на радиаторе, но попробовать можно. Остаточное можно сделать небольшим, около 5В, кпд будет неплохой. 8 штук, наверное вытянут.


  • Like (+1) 1
Posted
30 minutes ago, юрий робертович said:

Сие нам неизвестно, но гт806 лучше не трогать. Если надо, возьмите любой эстрадный унч, и вперед. ФИ тр-р и не нужен.

А как же помучаться, попытаться обратную связь завести в каскад с трансформаторной связью?

  • Круто (+1) 1
Posted
16 minutes ago, Stan Marsh said:

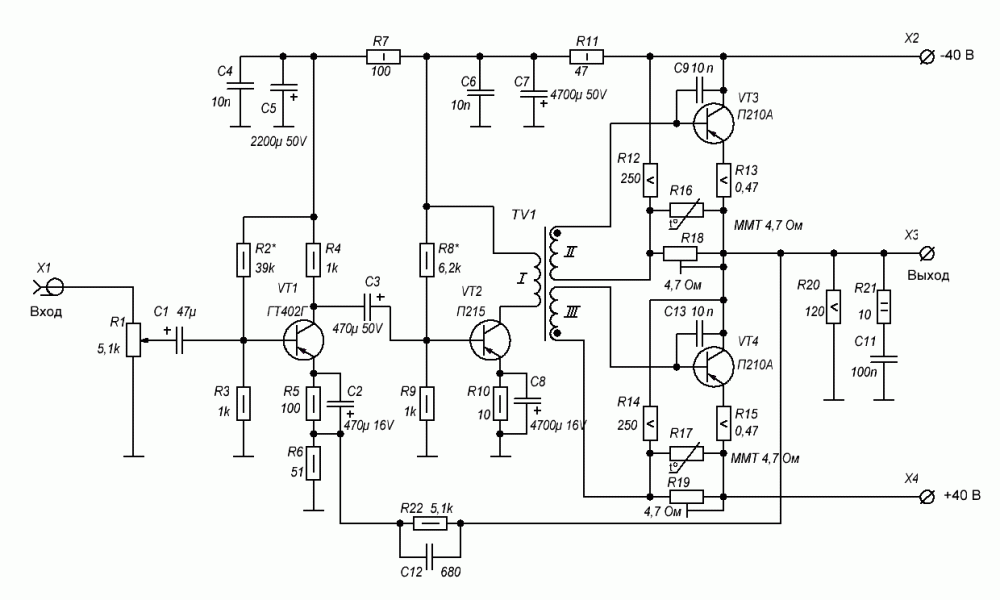

Поскольку речь о германиевых, то ФИ трансформатор - самое то. Я бы сделал что-то типа такого:

Типа такого и посчитано. Вроде как ТС схему себе представляет? Мостовой.
Обратите внимание на расположение базового резистора и смещение.
EDIT: суровые транзисторы стодесятые.

Posted

Это что за транзисторы? П210? Мне вообще то две полосы нужно отдельно, так что для 20-500 гц - п210 в самый раз, а в сч/ВЧ их сложно. Там наверное лучше гт806



Posted
14 часов назад, BAA сказал:

Типа такого и посчитано. Вроде как ТС схему себе представляет? Мостовой.
Обратите внимание на расположение базового резистора и смещение.
EDIT: суровые транзисторы стодесятые.

Можно поподробнее, на что именно обратить внимание?

Включение классическое, верхние резисторы отвечают за ток. У меня гибрид по такой же схеме собран, вот и спрашиваю. Только у меня комплементарная пара стоит, и средняя точка больших резисторов сидит на массе, а не идёт на динамик

Posted
1 hour ago, CHEL_EV said:

Можно поподробнее, на что именно обратить внимание?

Это не вам.
Задание смещения на базовом резисторе, каковой стоит последовательно с обмоткой со стороны эмиттера. Давно не видел. Меня так учили, давно.

Posted

Двухкаскадный выходной с местной ООС плюс еще 2 у ОУ - в топку. Хотя работает. Делал такое в студентах.
Причем здесь германиевый мост с приводом от лампового предусилителя - непонятно.

Posted

Коллеги! Я не схемотехник, а мелко серийный производитель колонок и усилителей. Раньше 10 лет работал в МСК, а схемотехниками были известные думаю всем Ю.Грибанов и Е.Комиссаров. Сейчас я в Одессе и их нету, они в МСК, а мы воюем. У меня есть задумка и задача. Минималистический УМ по гибридной схеме, мощный на германии. Прошу помощи в реализации проекта.



Posted
26 минут назад, Vitavoice сказал:

Коллеги! Я не схемотехник, а мелко серийный производитель колонок и усилителей. Раньше 10 лет работал в МСК, а схемотехниками были известные думаю всем Ю.Грибанов и Е.Комиссаров. Сейчас я в Одессе и их нету, они в МСК, а мы воюем. У меня есть задумка и задача. Минималистический УМ по гибридной схеме, мощный на германии. Прошу помощи в реализации проекта.



С отрицательной обратной связью или нет.
