Recommended Posts

Posted

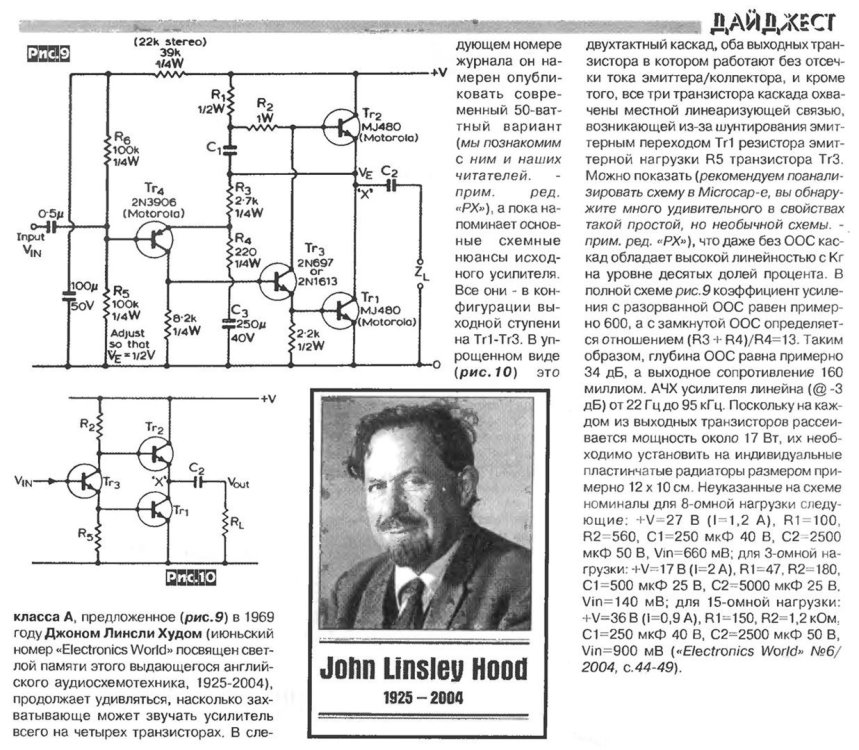

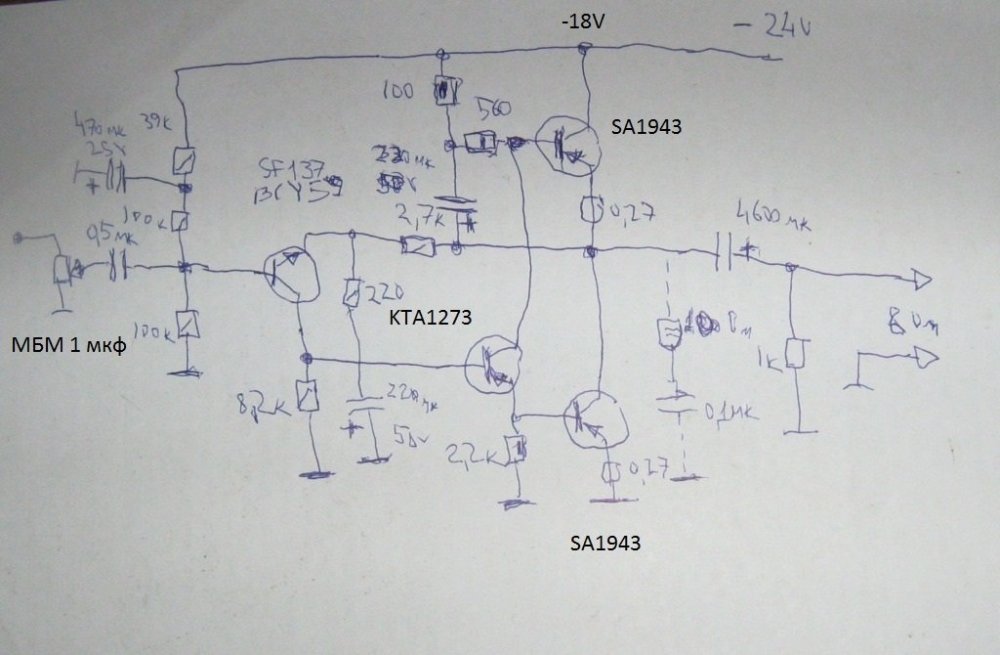

Можно так.



у этих схем есть один плюс, некоторая реакция на нагрузку , через ПОС вольтодобавки , что дает подьем на низких около 1-2 дБ. Как в ламповом.


Или более мощный , ватт 20


Posted

Соберусь , попробую , надо поискать. Диод зачем ? Мне кажется он все время открыт будет.
коллектор Q3 1/2U+ -0.6V.  База Q2 1.2V , между ними 9.6-1.2=8.4 V. А диод будет в прямом включении.

Posted

Ну, все же понимают, что тёплые, ламповые искажения приятны слуху, отсюда и любовь значительной части населения к кривым схемам.

  • Like (+1) 1
Posted

Что-то меня сбило , читал катод к коллектору , а представлял анод. ?

В этой связке лин. выше конечно , за счет местной. Но в той что я привел тоже самое за счет  большей общей .

Posted

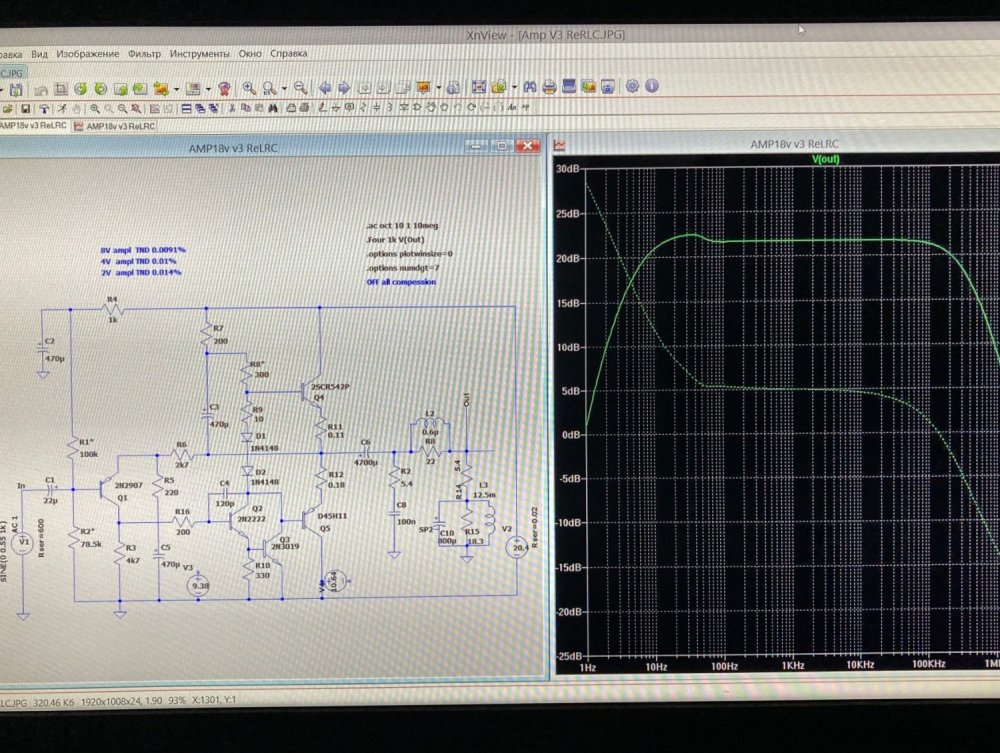

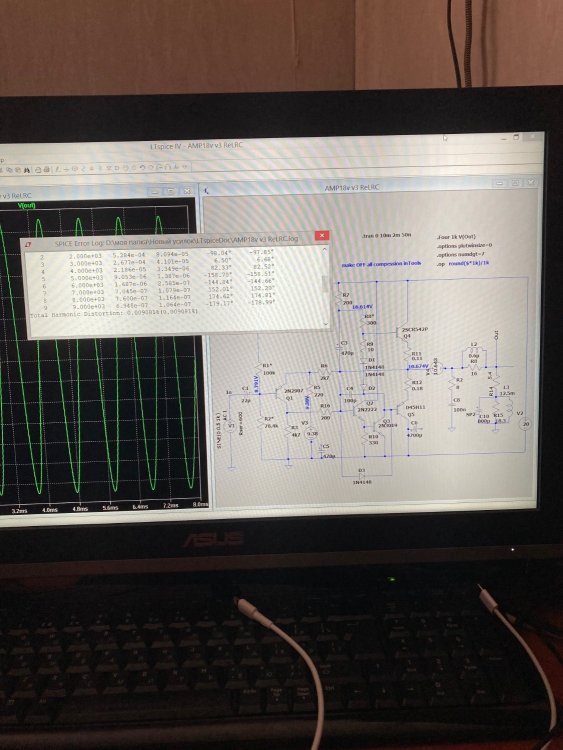

Поставил Ваши элементы , на фото результат.

Любой диод ,запертый , работает как варикап при изменении напряжения на нем , что плохо.


Posted

Местная связь линейность не увеличивает, она нужна только для снятия излишков усиления для смягчения коррекции. Основная линейность обеспечивается только коррекцией, которая сохраняет петлевое усиление в максимально широкой полосе.

Posted
3 минуты назад, Сергей А сказал:

Поставил Ваши элементы , на фото результат.

Любой диод ,запертый , работает как варикап при изменении напряжения на нем , что плохо.

В данном случае несущественно. Сопротивления малы, корректирующая емкость на два порядка больше емкости диода. Если бы первый каскад был нагружен на генератор тока, то тогда влияние диода очень заметным.

Posted

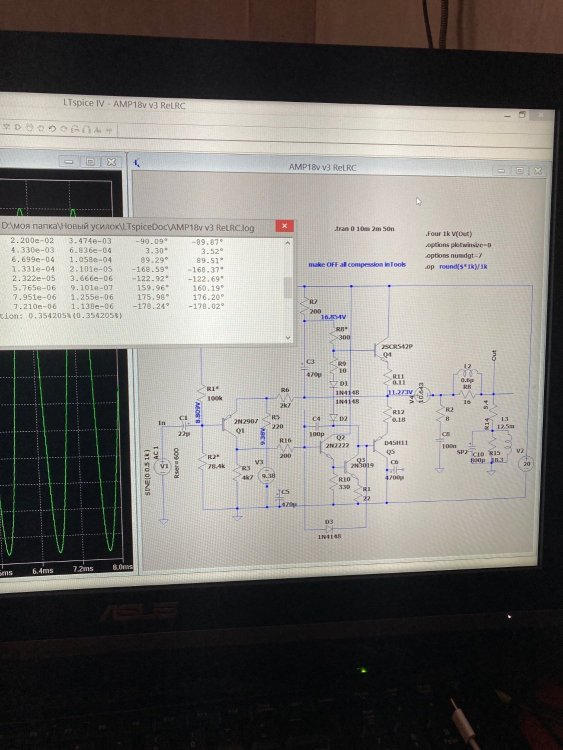

IMG_6821.thumb.jpeg.1cde2de0aa84b2aceabb853945be08e5.jpegПоставил в эммитер 22 ома

все стало хуже намного.
Вообще я с ним долго возился , более важно оказалось точно настроить смещение первого транзистора , чтобы на выходе было Uп/2+0,6В , а не просто половину.

Posted
50 минут назад, Владимир Перепелкин сказал:

Местная связь линейность не увеличивает, она нужна только для снятия излишков усиления для смягчения коррекции. Основная линейность обеспечивается только коррекцией, которая сохраняет петлевое усиление в максимально широкой полосе.

Резистор в эммитере усиление убил , на линейность не осталось.
Собственно для этого повторитель и стоял, увеличить Ку первого и второго каскадов. Как составной , поэтому коллекторы были обьединены. Можно один транзистор поставить , супербетта.
Подобные схемы есть, но не в классе А , и там они не дают этого эффекта по Кг, разница на порядок.

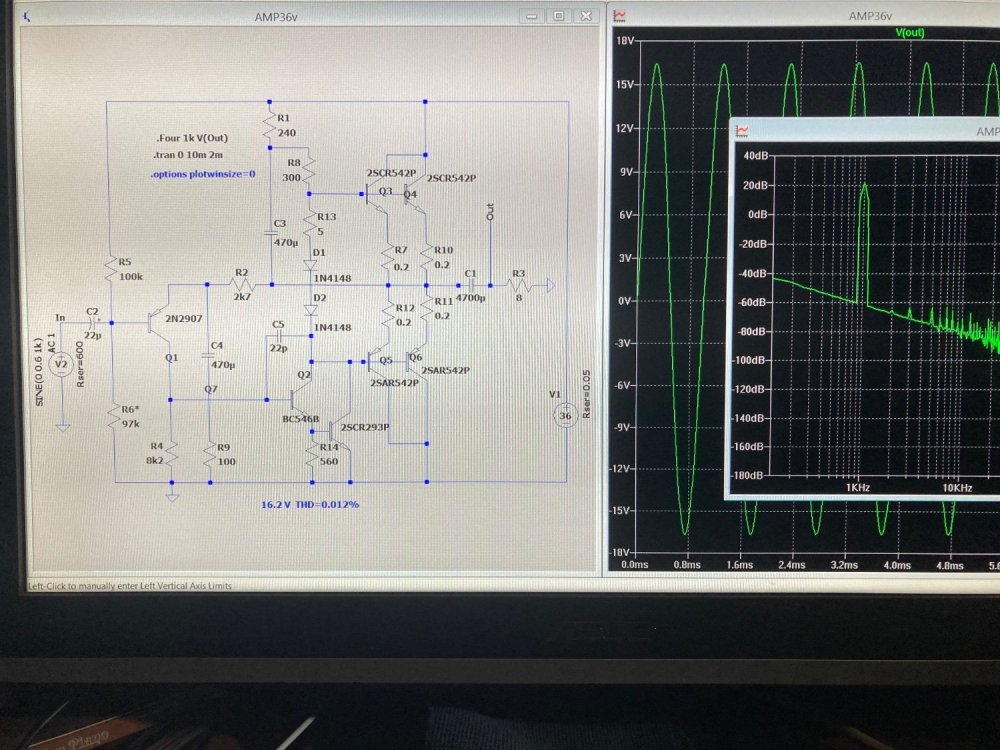

Здесь ток покоя 1 А

Резисторы в эммитерах выходных , разные , тоже помогает линейности .
