Всем доброго дня. Просьба поделится опытом в построении таких схем. Несколько раз ппробовал собрать буферы на 6н6п с МКТ для ЦАПов 1543 и 1541. Недавно просто делал пред на 6ж43п с МКТ (схема из статьи Шалина). во всех вариантах не могу избавиться от наводок на МКТ.

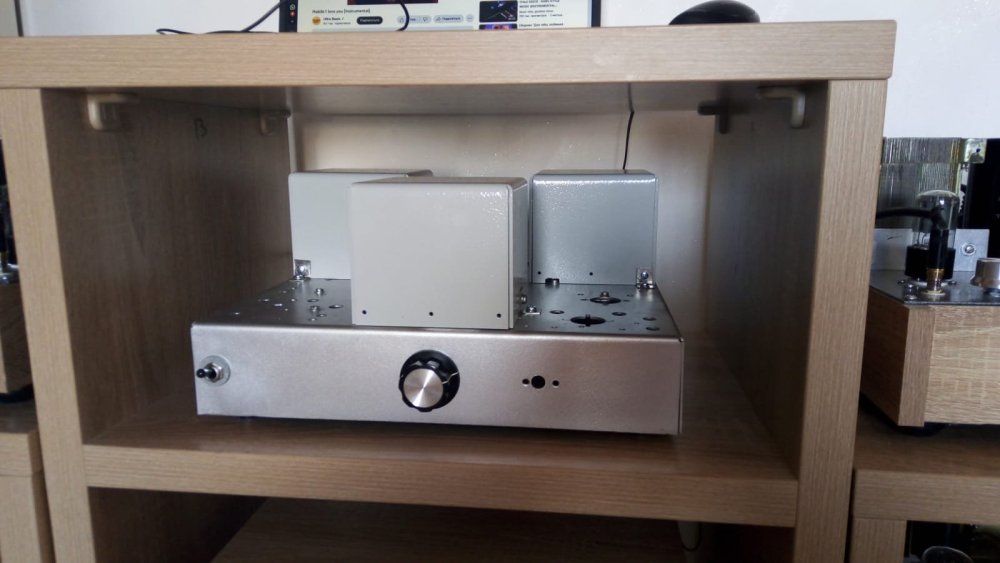

Различная топология земли, наглухо все экранировано (колпаки из стали 3 мм), 3 варианта МКТ, Питание и кены, и гибридное и сейчас обычный мост. Фильтрация CLCLC по канально. Земля звездой. Накалы постоянкой запитаны. Развязывающий сетевой трансформатор присутствует.

Но фон/наводка присутствует. Если к МКТ напрямую АС подключать, то все ОК. Отличный одноламповый усь получается. Но в качестве преда прям беда. С выхода ЦАП 1543 все отлично.

Posted

Легко, это 6 или 7 вариация, до этого в металлических корпусах делал с другими силовиками

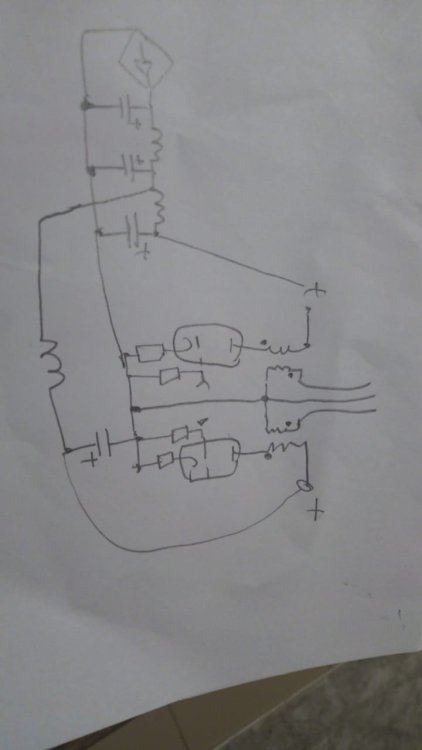

Схематично нарисовал реальные соединения, они короткие






  • Like (+1) 1
Posted

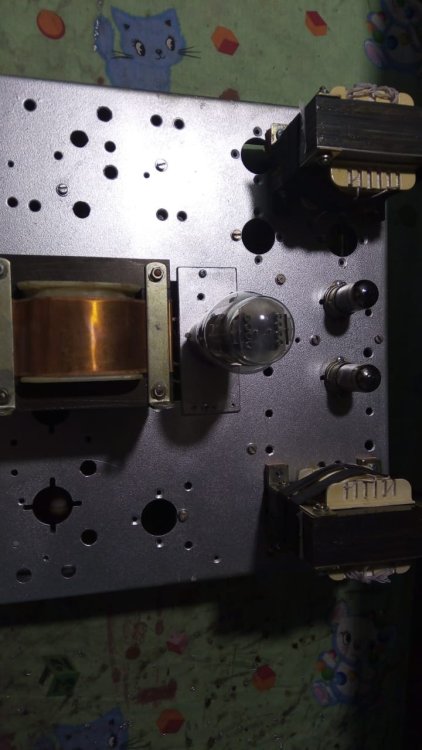

Хорошо бы фото изделия сверху без колпаков. Возможно надо переориентировать магнитопроводы мкт и силы. Сталь, даже 3мм не лучший экран. Сэндвич медь- мюметалл сильно лучше.

  • Like (+1) 1
Posted
10 минут назад, Yaros сказал:

Легко, это 6 или 7 вариация, до этого в металлических корпусах делал с другими силовиками

Схематично нарисовал реальные соединения, они короткие

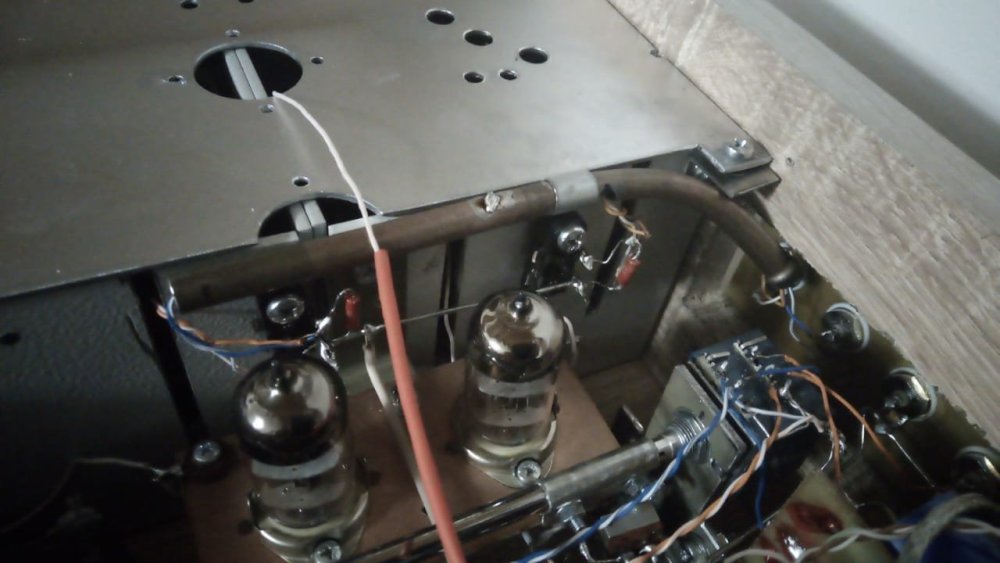

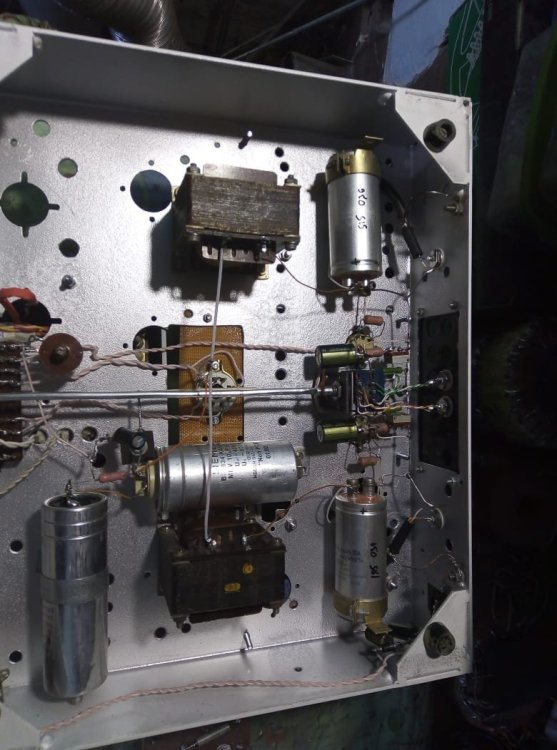

И это монтаж, не удивительно что вылезли проблемы, я макетирую как конечное изделие делаю. Усь на 6Ф3П, с обратной стороны: два ТВЗ, ТС, лампы.


  • Like (+1) 3
Posted
11 часов назад, Yaros сказал:

Всем доброго дня. Просьба поделится опытом в построении таких схем. Несколько раз ппробовал собрать буферы на 6н6п с МКТ для ЦАПов 1543 и 1541. Недавно просто делал пред на 6ж43п с МКТ (схема из статьи Шалина). во всех вариантах не могу избавиться от наводок на МКТ.

Различная топология земли, наглухо все экранировано (колпаки из стали 3 мм), 3 варианта МКТ, Питание и кены, и гибридное и сейчас обычный мост. Фильтрация CLCLC по канально. Земля звездой. Накалы постоянкой запитаны. Развязывающий сетевой трансформатор присутствует.

Но фон/наводка присутствует. Если к МКТ напрямую АС подключать, то все ОК. Отличный одноламповый усь получается. Но в качестве преда прям беда. С выхода ЦАП 1543 все отлично.

Обычно проблема с фоном , если подходить с перфекц. позиций , слабопреодолима , но опыт показывает (в т.ч. и такого любителя МКТ , как Аудионот ), что есть решения.

Первое , правильная земля -  звезда или по Сакуме .

Далее , МКТ должны быть на таком расстоянии от силового трансформатора (и трансиков вокруг от иных дивайсов) , чтобы исключить электромагнитное воздействие . Радикально -выносной БП , если силовой трансформатор в одном корпусе с МКТ , то минимизировать фон оптимальным расположением силовика (и тора ) . Тор , скорее всего, развернется на 90 град. в Вашем случае.

Сам МКТ можно экранировать , но важно заземлить в точку земли его сердечник .Хотя это неоднозначно.

Если трансформатор МКТ  1 :1 и если 20 :1  , а может и все (как у Аудионот ) 33:1 . Степень проблем будет весьма разная.

В реальности , важно добиться приемлемого соотношения сигнал -фон , и для этого нудно нормирование уровня на входе самих УМ .

Сам силовой трансформатор должен иметь минимальные наводки , и это значит - пониженную индукцию и его самого , подлеца , в экран из чугуния...

Я бы не ставил с МКТ в БП кремниевый диодный мост на выпрямление  . Лучше ДППВ , который гораздо тише диодного моста .

  • Like (+1) 1
Posted
12 минут назад, Михаил SM сказал:

Обычно проблема с фоном , если подходить с перфекц. позиций , слабопреодолима , но опыт показывает (в т.ч. и такого любителя МКТ , как Аудионот ), что есть решения.

Первое , правильная земля -  звезда или по Сакуме .

Далее , МКТ должны быть на таком расстоянии от силового трансформатора (и трансиков вокруг от иных дивайсов) , чтобы исключить электромагнитное воздействие . Радикально -выносной БП , если силовой трансформатор в одном корпусе с МКТ , то минимизировать фон оптимальным расположением силовика (и тора ) . Тор , скорее всего, развернется на 90 град. в Вашем случае.

Сам МКТ можно экранировать , но важно заземлить в точку земли его сердечник .Хотя это неоднозначно.

Если трансформатор МКТ  1 :1 и если 20 :1  , а может и все (как у Аудионот ) 33:1 . Степень проблем будет весьма разная.

В реальности , важно добиться приемлемого соотношения сигнал -фон , и для этого нудно нормирование уровня на входе самих УМ .

Сам силовой трансформатор должен иметь минимальные наводки , и это значит - пониженную индукцию и его самого , подлеца , в экран из чугуния...

На фото - применение одного из минимальных по наводкам силовичка от Танго ; ставился в корпуса корректоров Кондо (и тихо как в ночи ) . Тут выходные МКТ 33:1 от Аудитонот в составе 2-х каскадного буфера на 5687 корректора винила.  Фон есть, но он в реальности минимальный , если РГ выкручивать на полную ....




  • Like (+1) 1
Posted

Спасибо за отклик

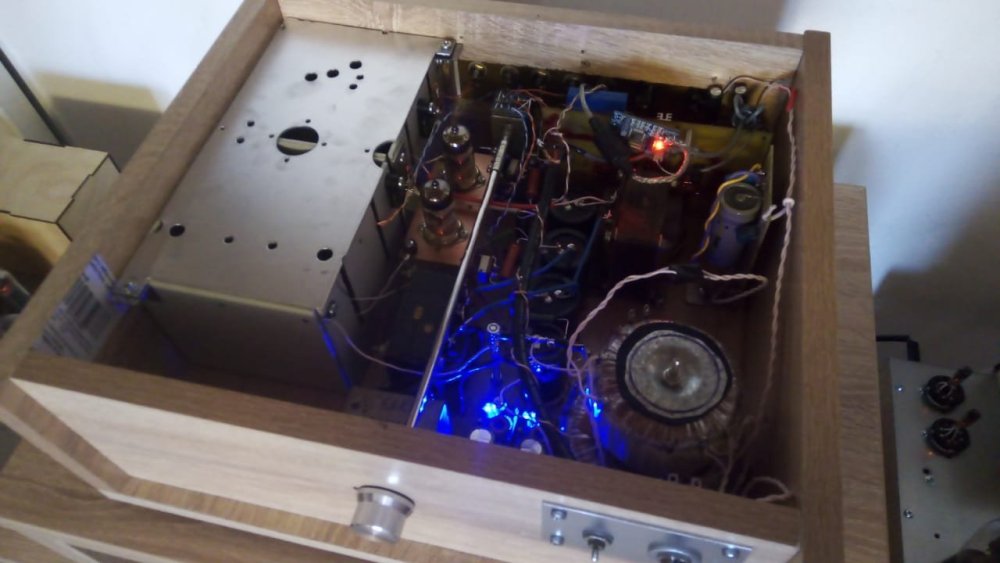

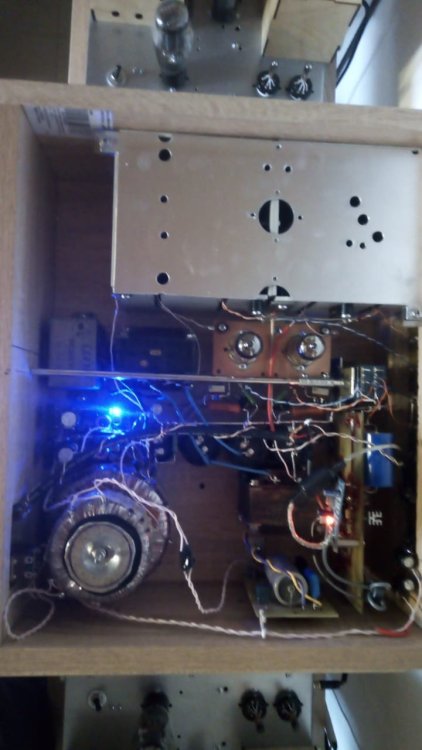

Вот до этого вариант с "красивым " монтажом был с кенотронным питанием. Эти же МКТ, только силовик другой.

Все в колпаки 3 мм одел  и толку не было. В нем тоже много чего перепахивал. И гирлянды кондеров навешивал.







Posted

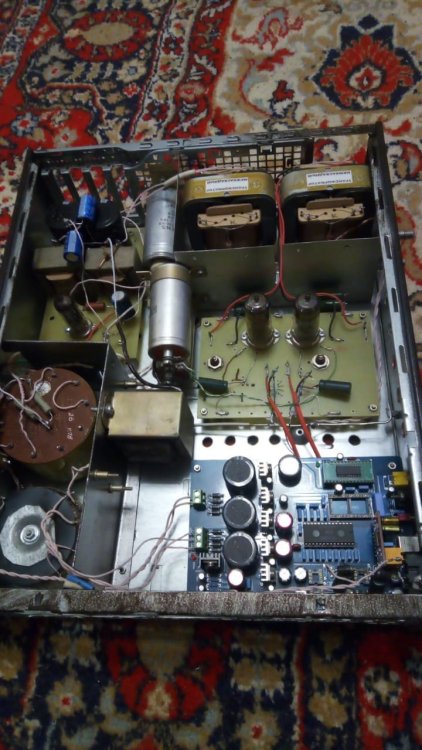

А вот реализация 1541 с МКТ и 6н6п два триода в УПТ. МКТ 4 к 1

И тоже этот фон. В ней также пробовали кенотронное питание, и диодное. Электронные дроссели и простые.

Засада какая то. Усилители молчат, а преды или уси с МКТ  - капец.


  • Like (+1) 1
Posted
2 минуты назад, Yaros сказал:

Спасибо за отклик

Вот до этого вариант с "красивым " монтажом был с кенотронным питанием. Эти же МКТ, только силовик другой.

Все в колпаки 3 мм одел  и толку не было. В нем тоже много чего перепахивал. И гирлянды кондеров навешивал.

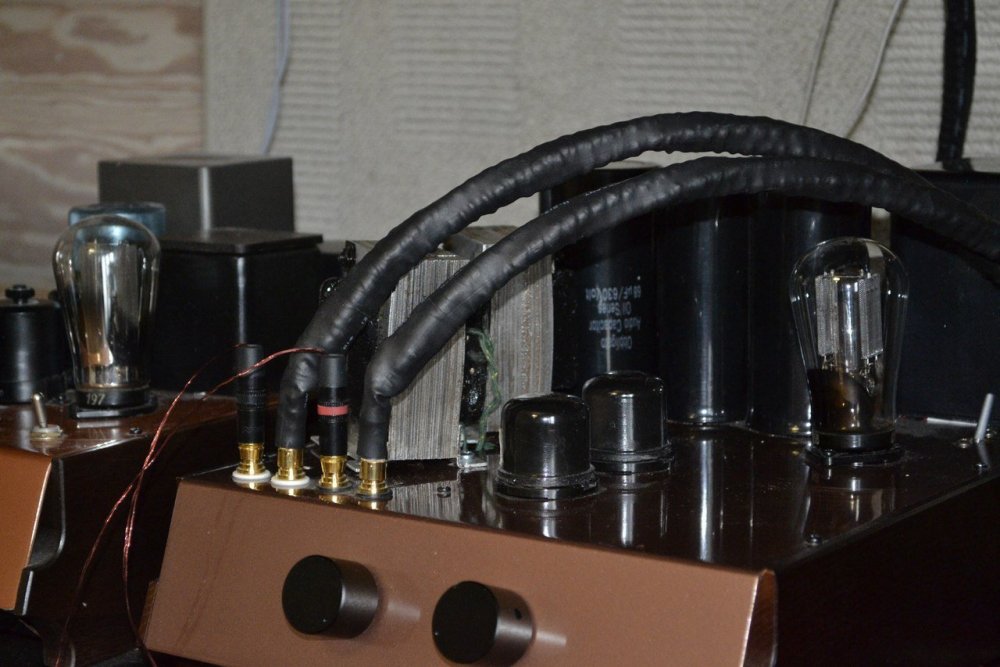

Правильная ориентация силовика и выходников часто минимизирует проблему , иначе можно заэкранироваться до упаду, но эффект будет незначительный.    ПАрмер ориентации трансов Аббаса на моём предусилителе.

40Y6R-saSMYпред Бориса крупно.jpg

  • Like (+1) 1
Posted

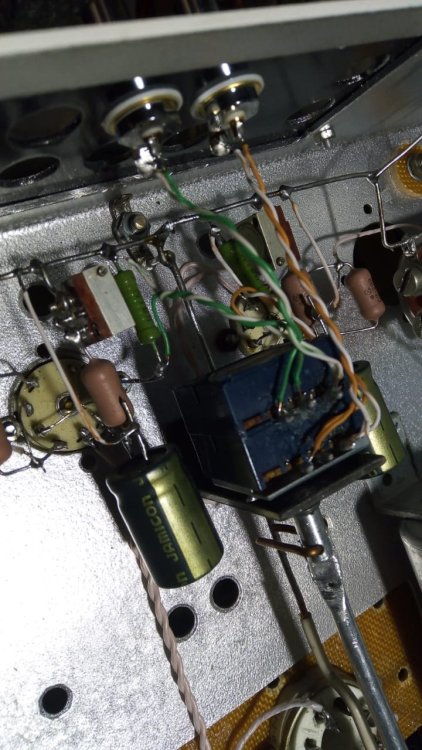

На втором фото, там где соединение на землю  с  гаечкой открутите , чтоб контакта не было и потом тестером на корпус потестите омметром. Если контакта нет, значит где то петля по общему проводу или действительно наводка на МКТ, его при этом можно попробовать покрутить во всех плоскостях , предварительно напаяв длинные провода на выводы.

Posted
29 минут назад, Андрей63 сказал:

 С металлическим шасси (экраном ) соединение по второй схеме, в одной точке ?

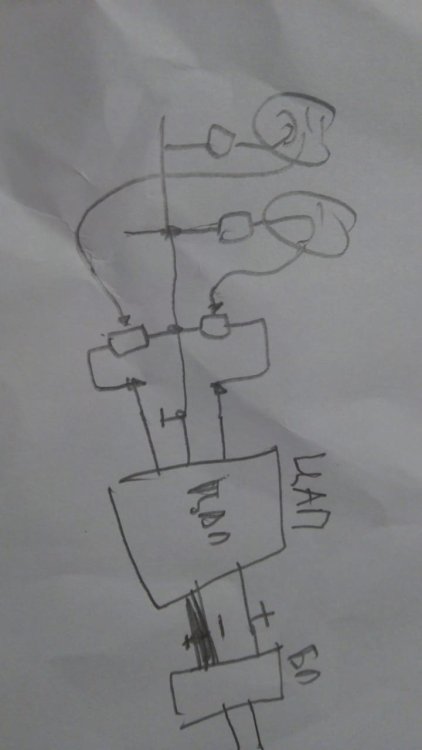

Нет, там "-" от ЦАПа идет к РГ и сразу к катодам ламп. Некорректно указал на рисунке.





Posted
30 минут назад, ВКН сказал:

Еще первый дроссель после моста может гадить вокруг. Иногда покруче силовика.

По дросселям, да ест сомнение. Первый советский. По измерениям 6 Гн,  50 Ом, 470 мкф. А вторые дроссели какие то немецкие. На них написано 10 Гн  100 мА мерятся 247 Ом. Сколько в макетах не пробовал, нигде не приживались.

Posted

У моего друга была подобная проблема в фонокорректоре с мкт. Что он только не делал. Причем на макете не фонил. Виновником оказался стальной корпус от какого то древнего кассетника, куда он все смонтировал. Перенес в алюминий-фон исчез.

  • Like (+1) 1
Posted
11 часов назад, Yaros сказал:

А вот реализация 1541 с МКТ и 6н6п два триода в УПТ. МКТ 4 к 1

И тоже этот фон. В ней также пробовали кенотронное питание, и диодное. Электронные дроссели и простые.

Засада какая то. Усилители молчат, а преды или уси с МКТ  - капец.


Значит надо переходить на межкаскадные PP/PP трансы, и будет счастье. Я так и сделал. Можно убить несколько зайцев. Реализация аля селфсплиттер. И ещё, в своих изделиях я отказался от металлических корпусов, только фанера и дерево. Что-то не припомню гул от бп. Акустика 18"/100dB сразу всё слышно. Я за PP усилители. Хотя маленькие SE тоже люблю

  • Like (+1) 1
  • Cool (+1) 1
Posted
В 07.07.2023 в 19:57, alex2203 сказал:

А при выключение питания фон не пропадает?

Так не пробовал, но без ламп фонит
