Всё по звуковым трансформаторам (Архив АП)

Ollleg

By Ollleg
in Transformers

 Share

Recommended Posts

  • 3 weeks later...
  • Replies 196
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Ollleg
Ollleg

вношу свою лепту по двухтактникам: http://www.radiostation.ru/home/usilitel.html

Ollleg
Ollleg

http://diy-audio.atspace.org/download.htm Transformer Calculation for Tube Amplifiers - Heating Transformers, Anode Supply Transformers, Push-pull Output Transformers, SE Output Transformers: Tra

Ollleg
Ollleg

Posted Images

Ollleg Veteran

Ollleg

Posted
  • Author
Posted

romanyr

Уважаемые форумчане, помогите ссылкой по теме: вынос звукового трансформатора за пределы усилителя мощности. Спасибо. С уважением Виктор.




Карта

Ищите "антифазный", например -

http://audioportal.su/showthread.php/10826-2x(6%D0%A43%D0%9F-%D0%A2%D0%92%D0%97-1-9)?p=230507&viewfull=1#post230507



Сергей Алекс.

  romanyr писал:
Уважаемые форумчане, помогите ссылкой по теме: вынос звукового трансформатора за пределы усилителя мощности..
http://audioportal.su/showthread.php/2083-Выходники-в-АС

http://audioportal.su/showthread.php/991-Выходной-транс-в-АС

В ветке про Сёгун кое-что есть.

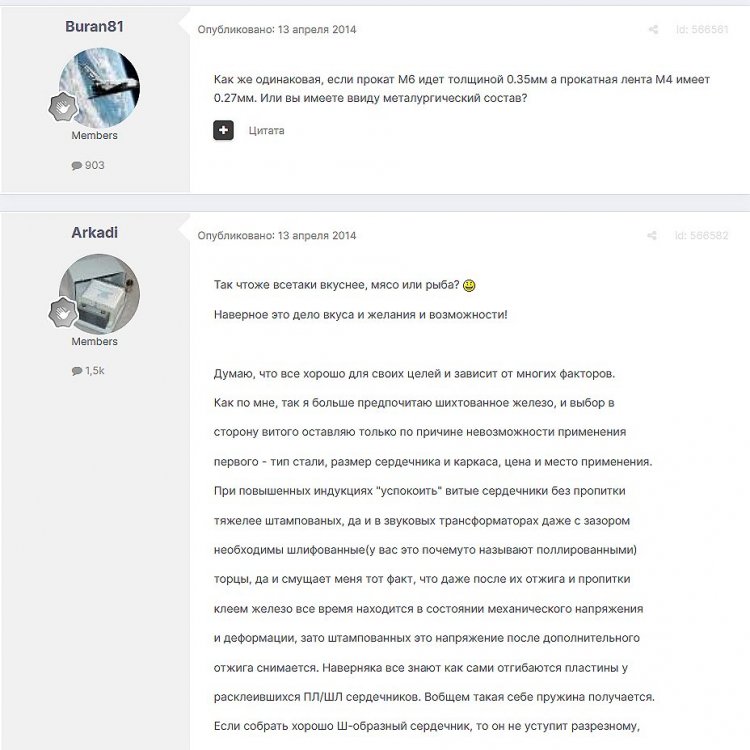

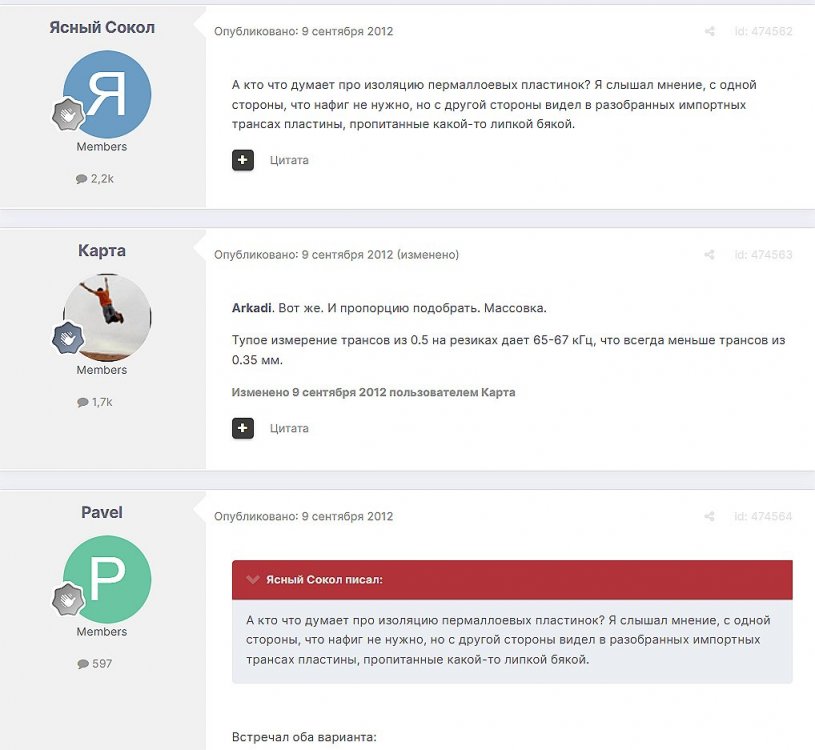

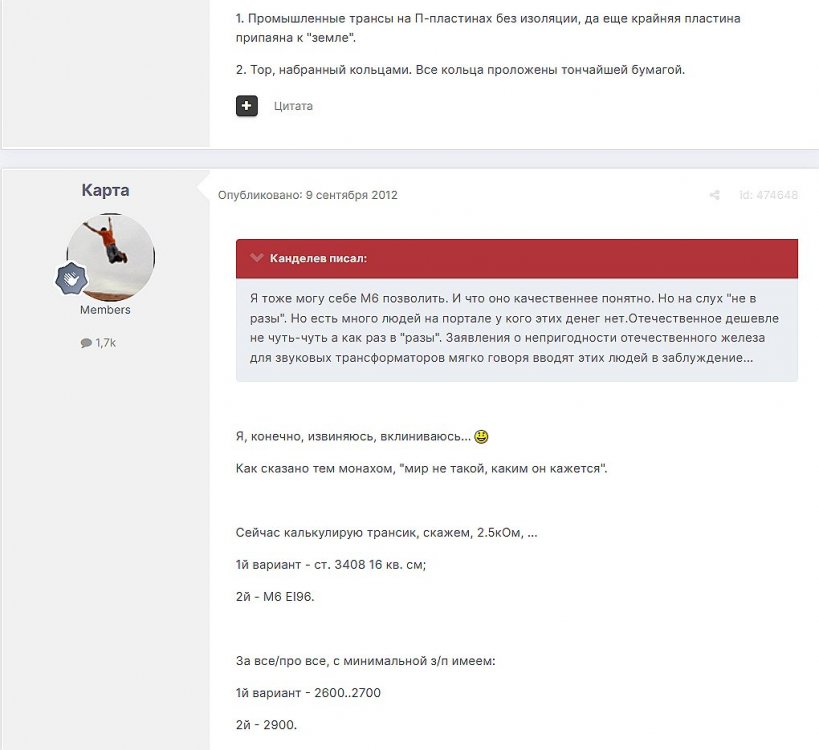

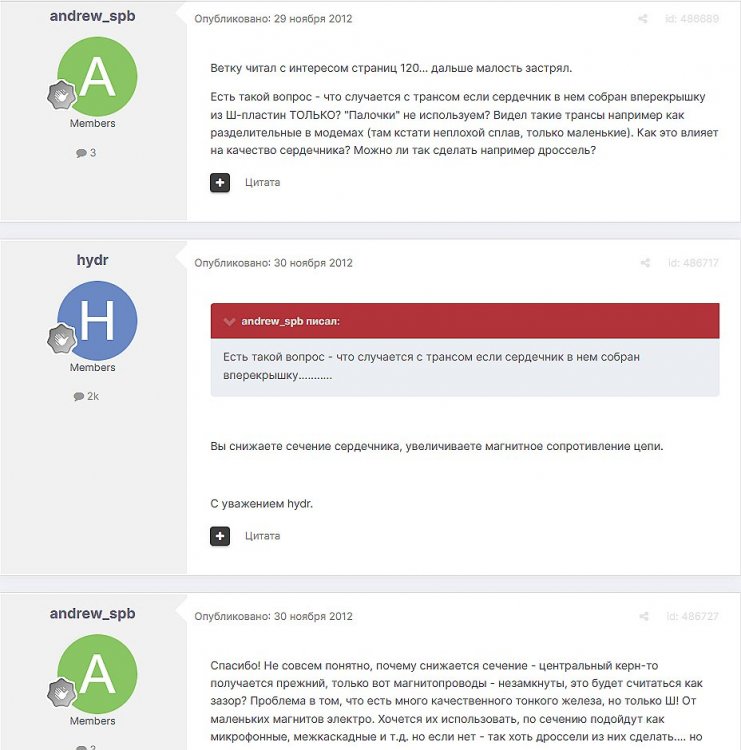

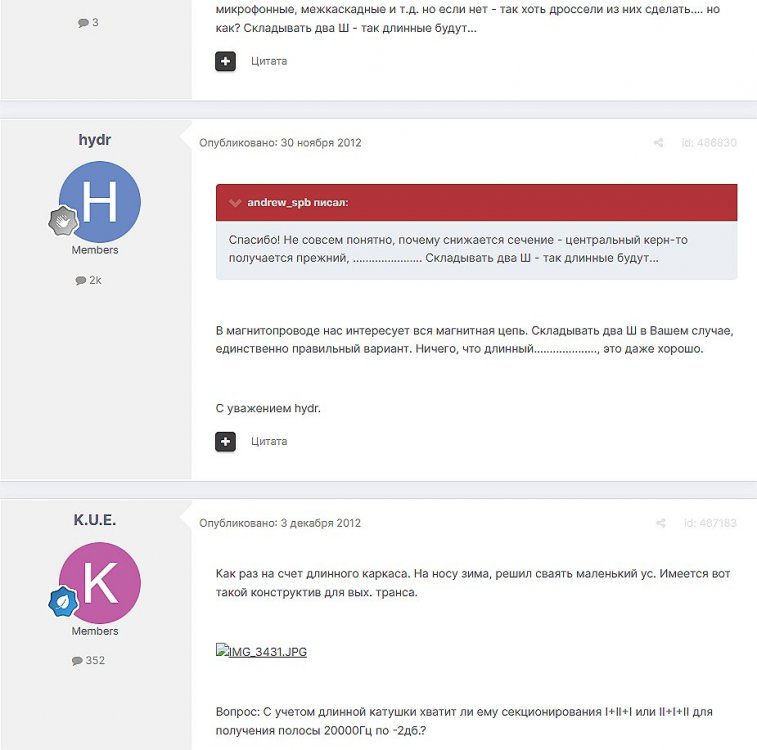

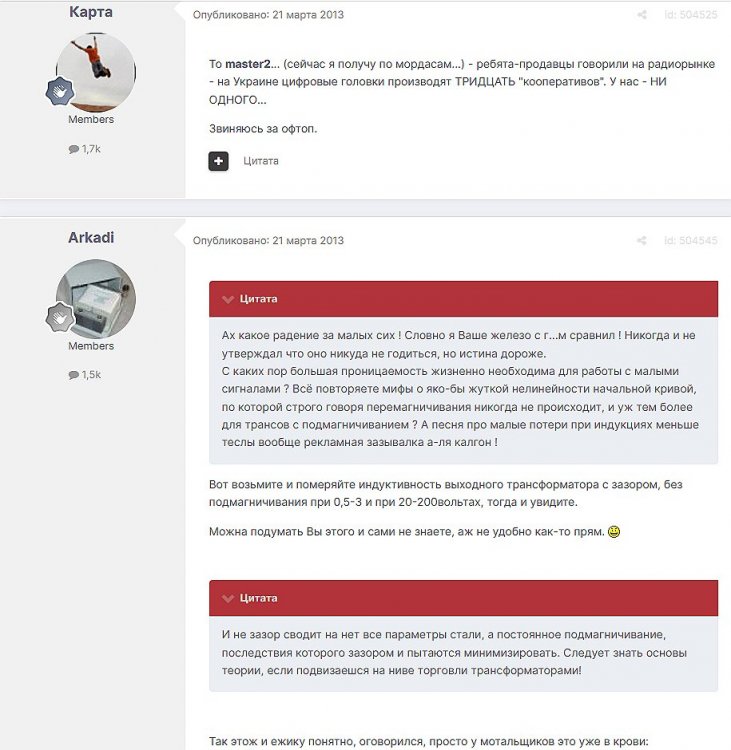

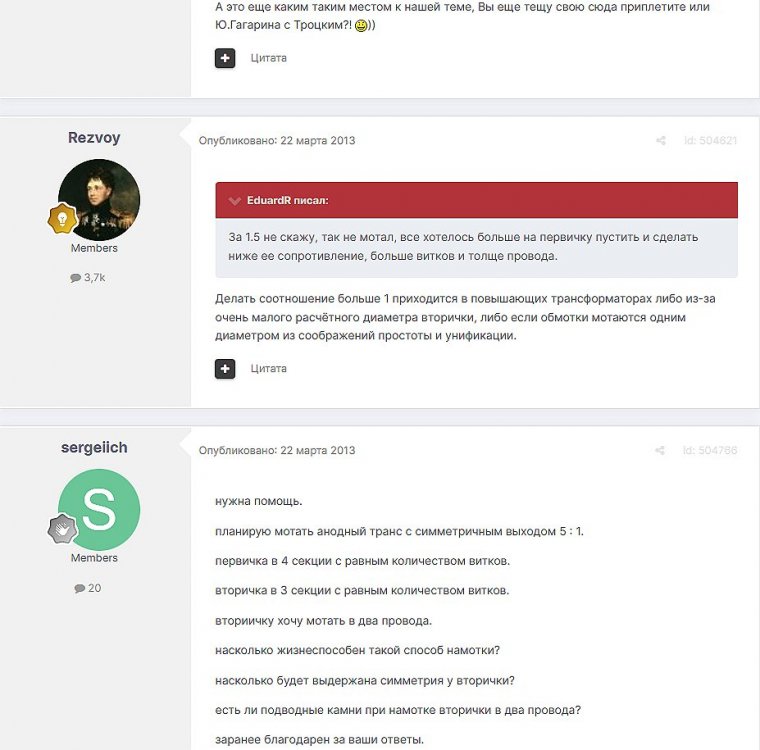

1.thumb.jpg.cf63204af082f4340e548ebef035f333.jpg2.thumb.jpg.773cfac1c8b3bfc752113d781c863a2c.jpg3.thumb.jpg.eca92742be3d35362847aab57e5dd48c.jpg



Ollleg Veteran

Ollleg

Posted
  • Author
Posted

AVB

Опубликовано: 29 июня 2014

  Eugene K. писал:
на ВЧ сигнал доходит до уха вообще в случайной фазе, т.к. длина волны много больше расстояния динамик - ухо.

Может, меньше?




Eugene K.

Опубликовано: 29 июня 2014

  AVB писал:
Может, меньше?



Да, спасибо за поправку

Расстояние многократно больше длины волны.



Гэгэн

  Eugene K. писал:
на ВЧ сигнал доходит до уха вообще в случайной фазе, т.к. длина волны много больше расстояния динамик - ухо.





  AVB писал:
Может, меньше?

Если знать, нетрудно самому посчитать длину волны звукового сигнала любой частоты, и понять, больше или меньше расстояния до ГГ.

L=V/F

L - длина волны

V - скорость распространения сигнала(звук в воздухе при температуре +20 °C - 340М/Сек)

F - частота сигнала Гц.

Таким образом, на частоте 10000Гц длина волны 340:10000=0,034М или 3,4сМ.

Изменено 29 июня 2014 пользователем Гэгэн


Колхозавр

  Eugene K. писал:
Вот рамки - это другое дело. Они могут влиять катастрофически. И на измерениях видно.

Об этом сразу было понятно. Поэтому рамкам я уделил внимание - выпилил из 3 мм дюралюминия.

Дим Димыч

А лучше бы из 4мм стеклотекстолита.

Рамок как бы и нет, а держит



Tommy

  Eugene K. писал:
Все равно из чего, главное - изолирующие втулки.

Там все равно зазор между шпилькой и железом. Я обычно беру нержавеющие, на всякий случай. Но с обычной оцинковкой разницы не обнаруживается.

А что делать таким как я, которые хорошо слышат разницу между магнитной (железной) и немагнитной (латунь, нержавейка) шпилькой?



Дим Димыч

Вот буржуи молодцы, в комплекте с EI идут латунные шпильки или медные, не знаю точно что за металл.

Вспомнился такой случай и не единственный.

Может и случайность.

В ламповых ТВ цветных и ч/б очень часто почему то обрывало стяжку П образную шпильку латунную,

которая на ТВС.

Работа вроде на 15625гц.

Прям как кто её разрывал, не по резьбе, а много выше.

Правда шпилька тонкая, 2,5мм примерно в диаметре.



Eugene K.

  Tommy писал:
А что делать таким как я, которые хорошо слышат разницу между магнитной (железной) и немагнитной (латунь, нержавейка) шпилькой?



Я применяю нержавейку, на звук не сравнивал, по измерениям разницы не смог уловить. А если на слух слышно - конечно, ориентироваться на слух

Arkadi

Опубликовано: 30 июня 2014

По измерениям можно высчитать отличие потерь зависимое от материалла стяжек.

Наш коллега както, несколько лет назад делал подобные эксперементы со стяжками

и сказал, что в силовиках нивелируя это изоляционными втулками можно допускать.

Но он исходил из применяемого им дешевого железа, где и так огромные по нашим

меркам потери.

Мы ставим всегда, за редким исключением, латунь в звуковые и твердую нержавейку

в силовые трансформаторы. Был случай, когда поставили с изол. втулками стяжки из

каленой стали. играло, но не очень, потом поставили из латуни, стало хорошо, но не берусь

утверждать, что это шпильки, так как обратно их туда не возвращал и вместе с ними поменял

и стальные крепежные уголки на алюминивые.



Колхозавр

Подогнали сварочные электроды из какого-то медного сплава. Получились чудесные шпильки М4. Гайки и шайбы из латуни токарь выточил. Буду целесообразен, сделаю как положено. Старался, все компоненты подобрал, какие надо и какие хотел: железо, провод и т.д. Не портить же всю картину неправильными шпильками. Всем спасибо за консультации по данному вопросу.

Ollleg Veteran

Ollleg

Posted
  • Author
Posted

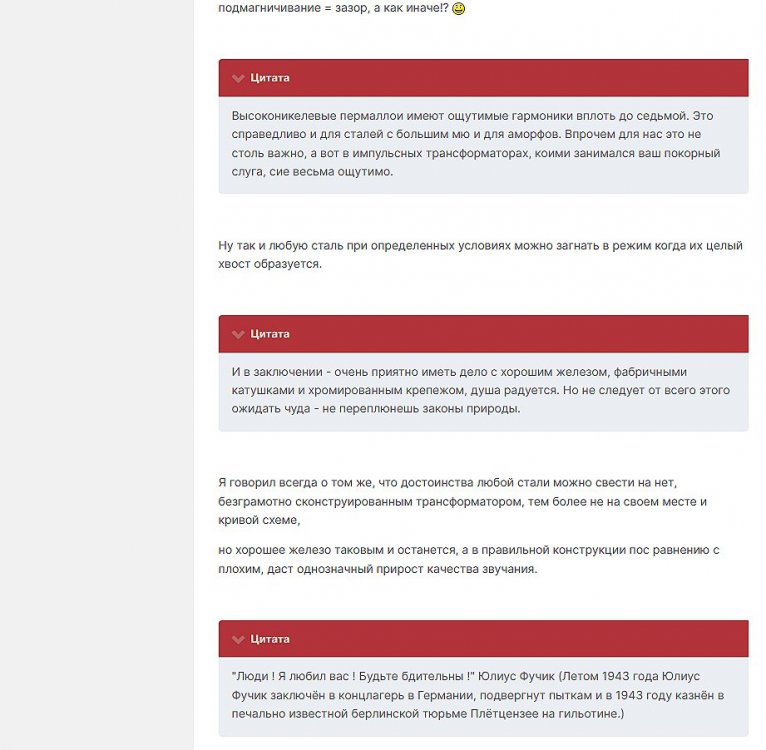

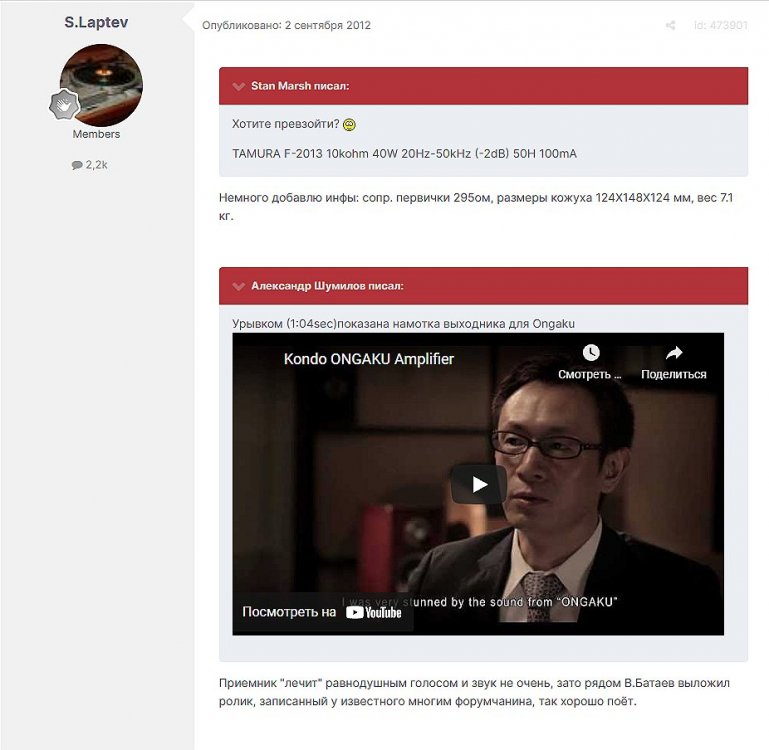

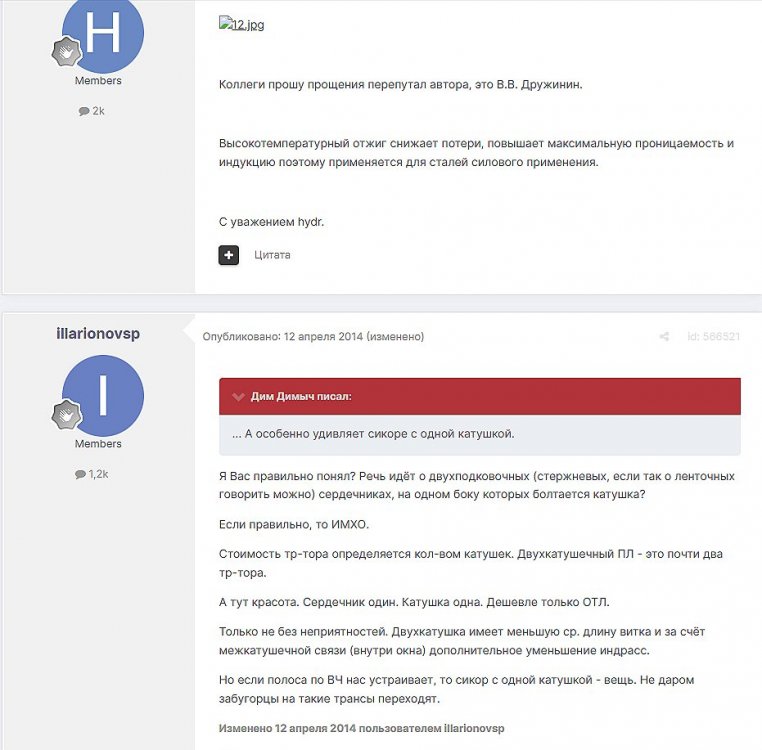

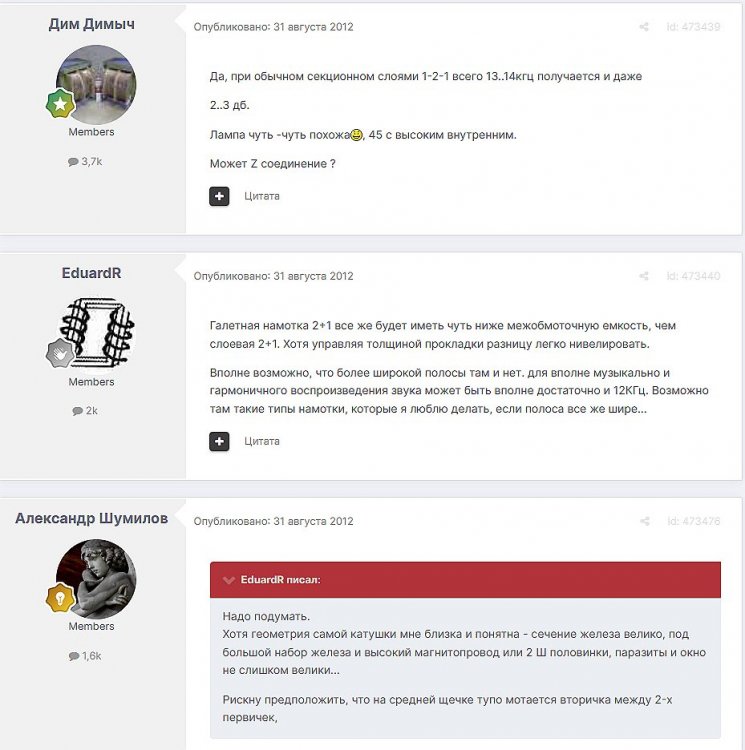

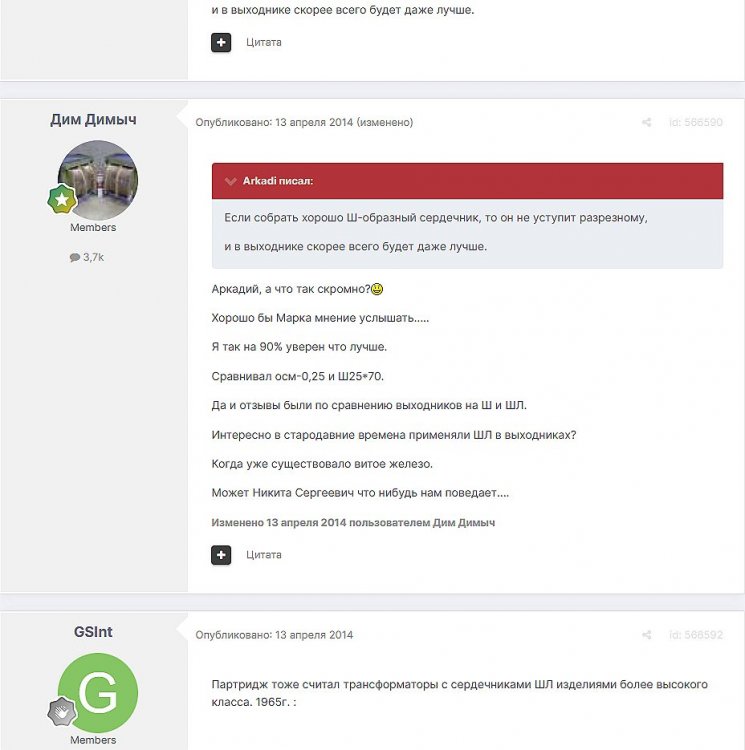

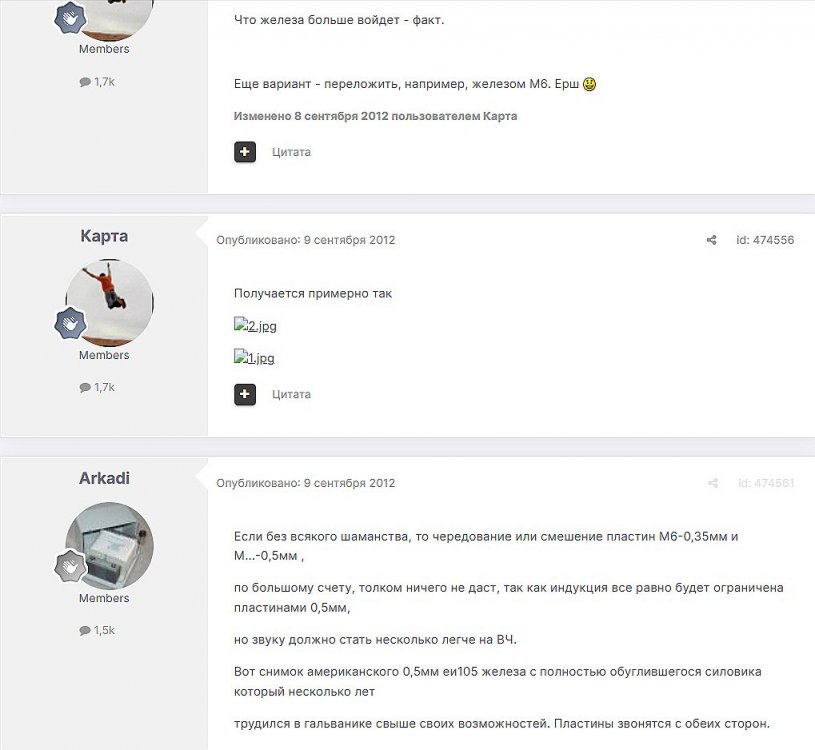

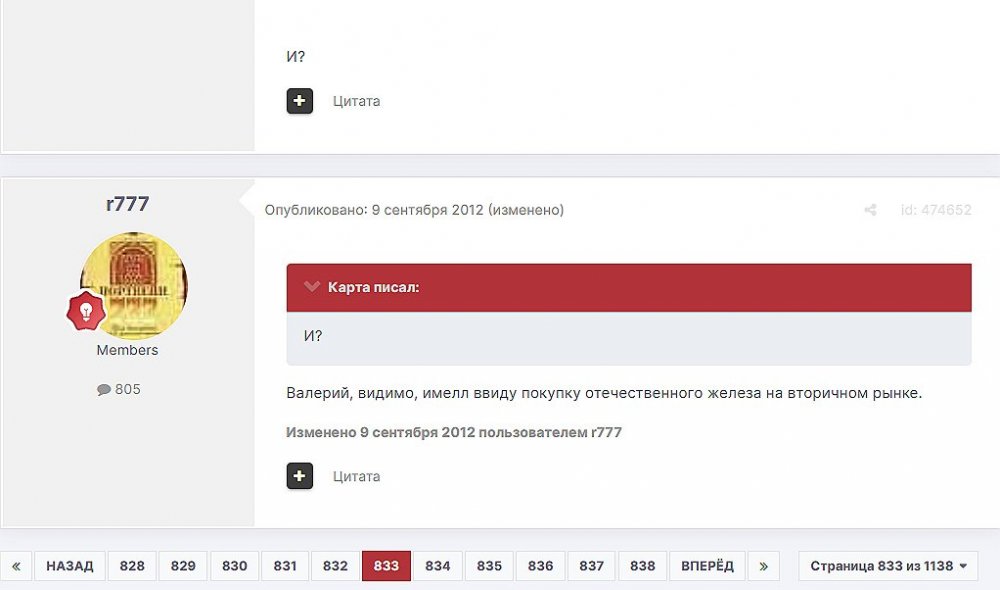

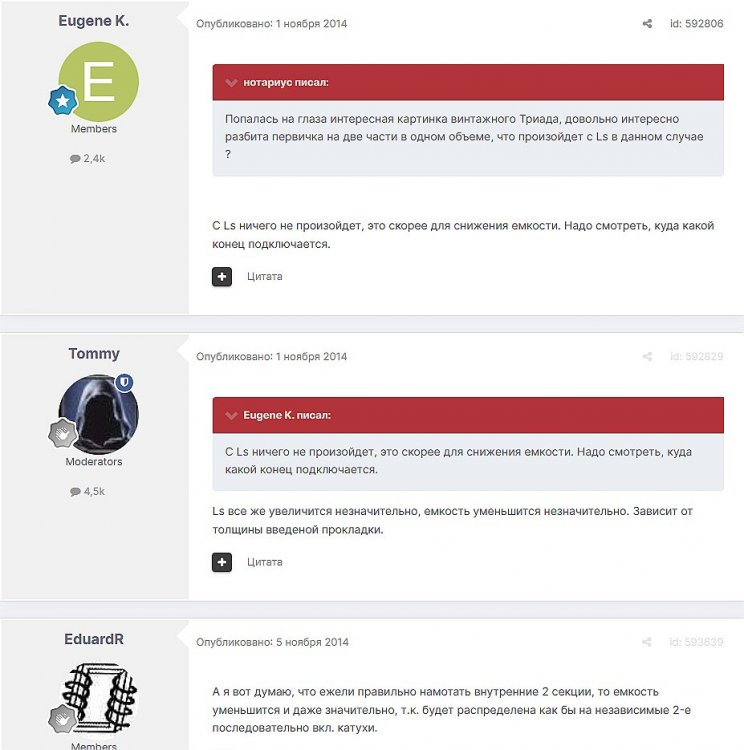

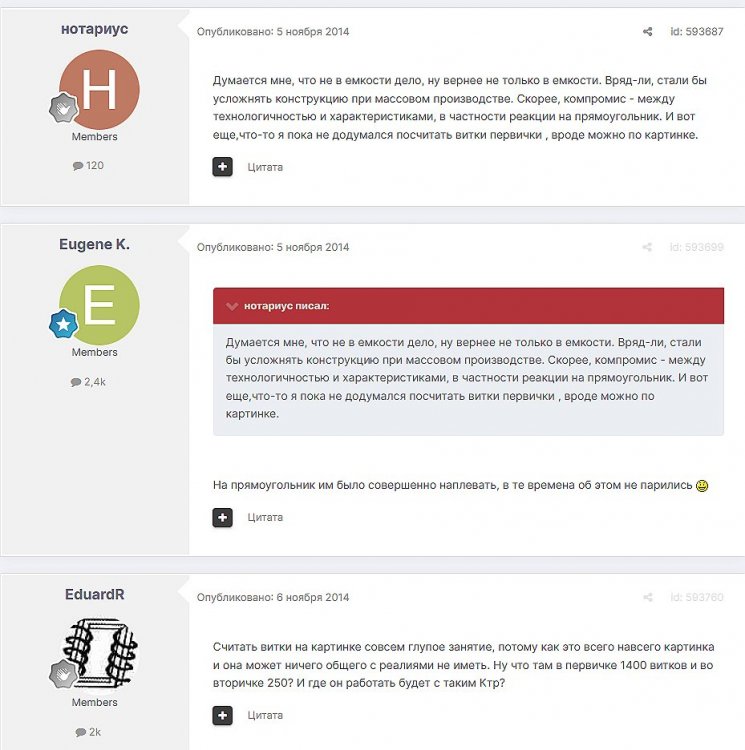

1.thumb.jpg.3c88021060508a93ebe2b0acab773a73.jpg2.thumb.jpg.7a9ddf2bf67ef13c1e4a283637d50ea9.jpg3.thumb.jpg.20347fa354363a7686179e5ae1f1196b.jpg

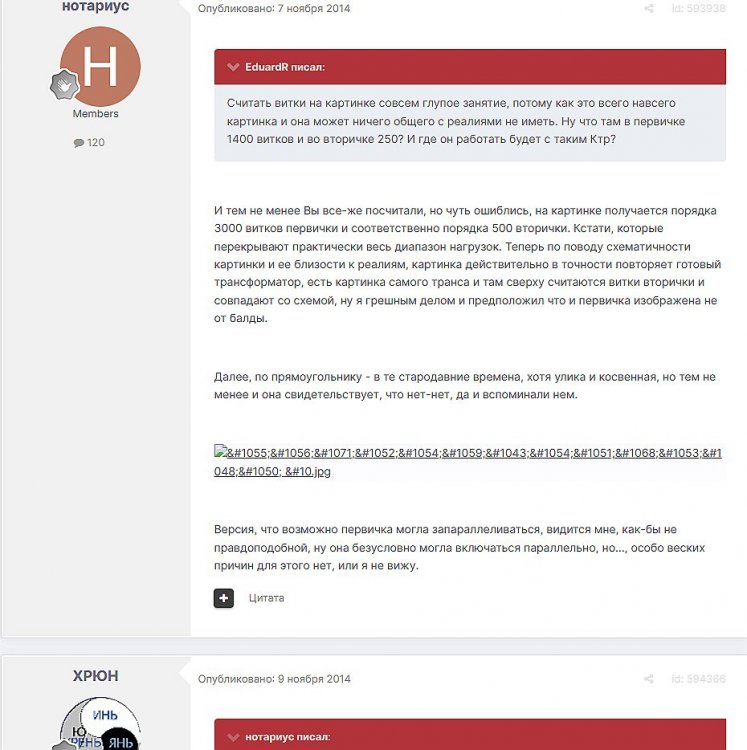

  нотариус писал:
Попалась на глаза интересная картинка винтажного Триада, довольно интересно разбита первичка на две части в одном объеме, что произойдет с Ls в данном случае ? Как плюс, проще сделать отводы со стороны вторички на разные нагрузки, задействуя ее полность, ну почти полностью.

А вот тут народ сам такой трансформатор делает и измеряет: http://groupdiy.com/index.php?topic=35664.0

И там именно такое "бестолковое" кол-во витков.



нотариус

Погулял по ссылке, интересный сайт. Попутно стало ясно, то, что я принял за особенности намотки первички, таковой на самом деле не является, как обычно все проще - это РР транс. В очередной раз - кошка в темной комнате, и в очередной раз, что никаких сакральных секретов нет.



senbernar

Доброго времени суток.

Есть один вопрос. Можно ли в выходном трансформаторе применить во вторичной обмотке провода разных толщин?



К примеру, 8 слоёв провода 0,9 по 87 витков в двух секциях и ещё две секции вторичной обмотки проводом 0,4 в один слой (но в два провода) тоже по 87 витков, по "краям катушки". Все вторички включены параллельно.

Какие "криминальные" последствия могут быть в этом случае?

Ollleg Veteran

Ollleg

Posted
  • Author
Posted

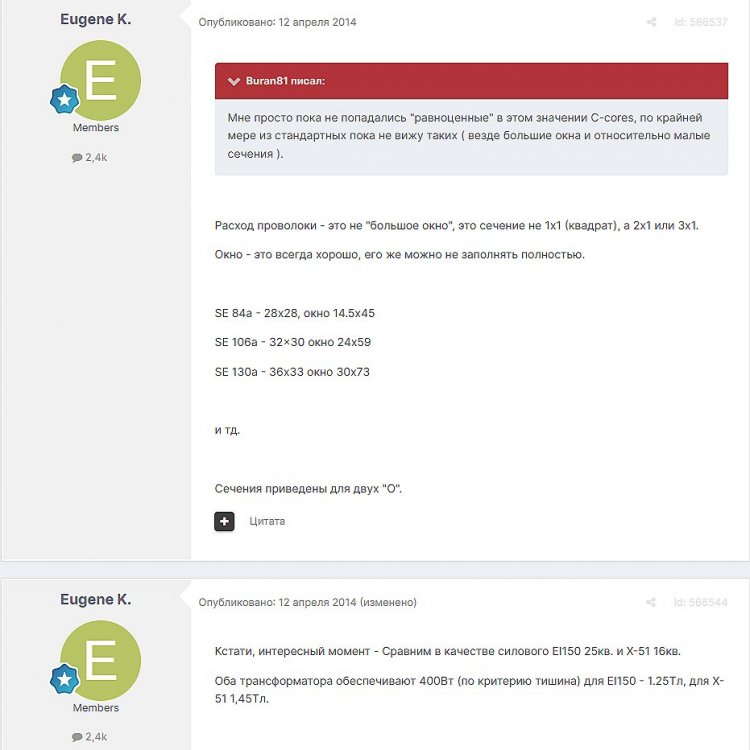

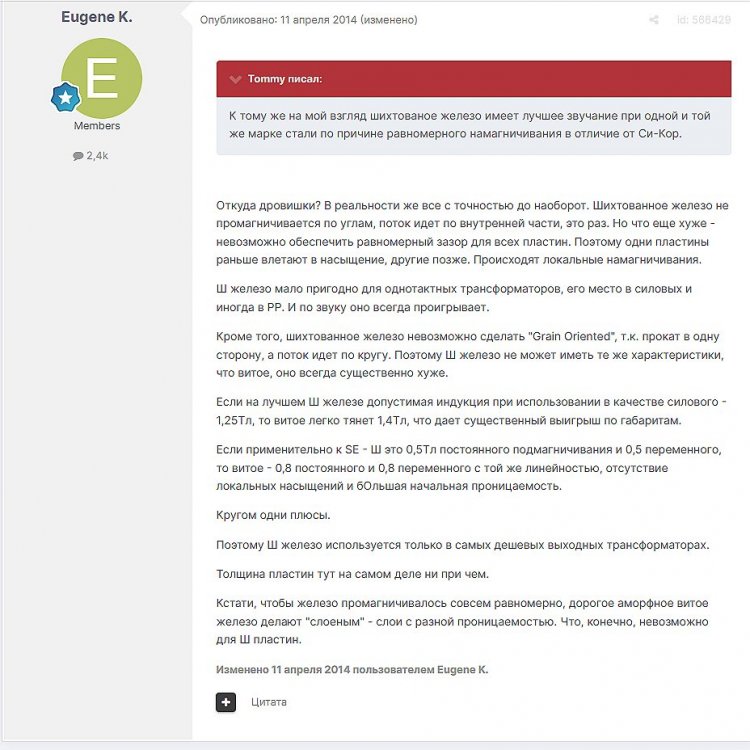

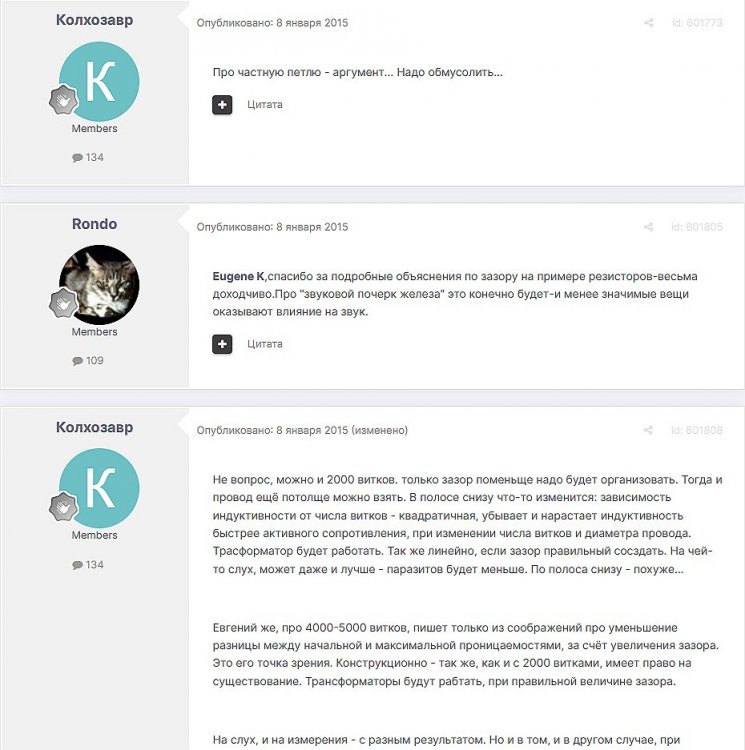

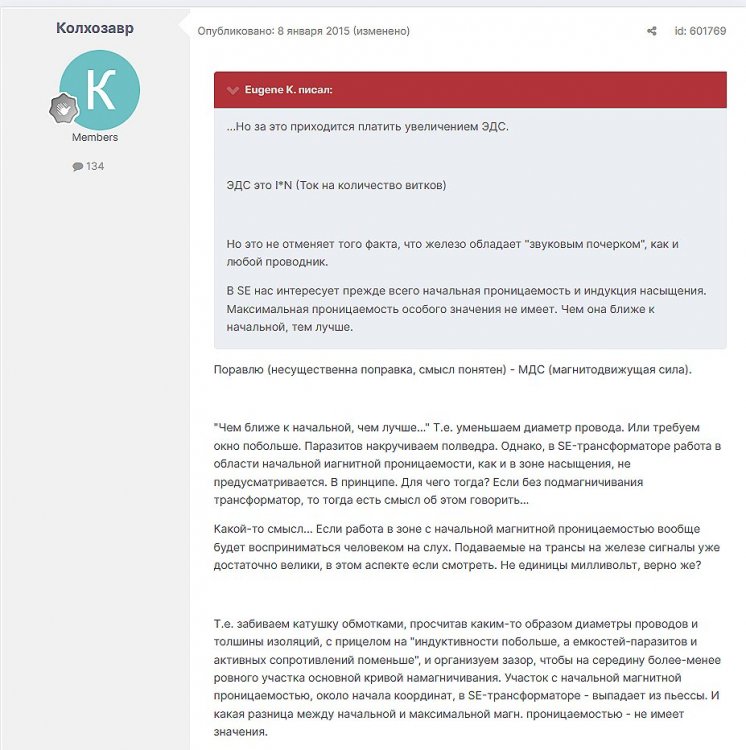

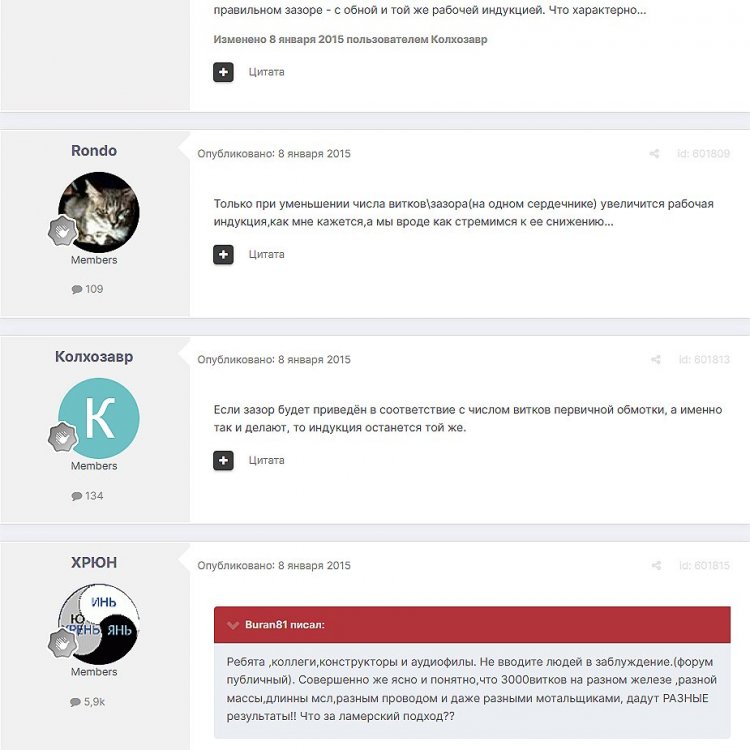

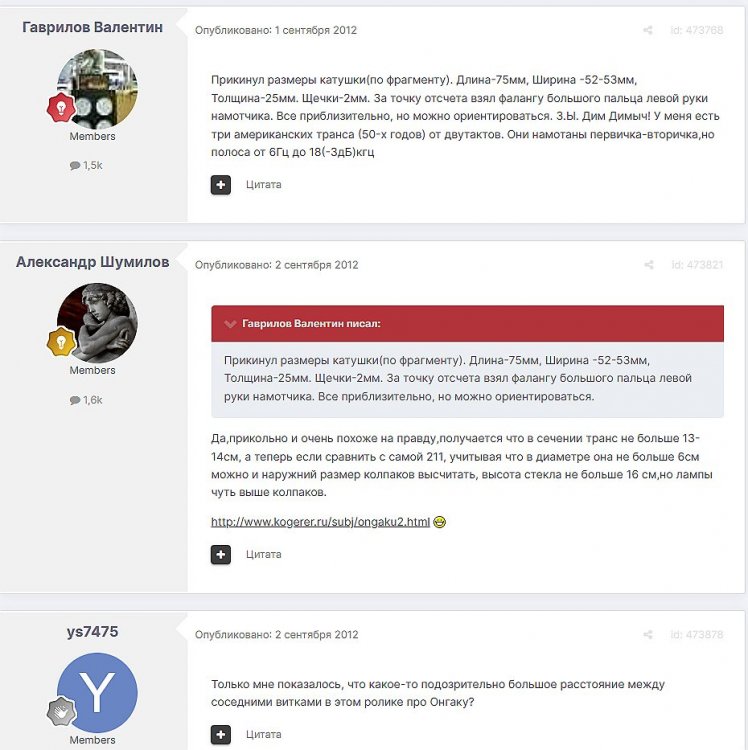

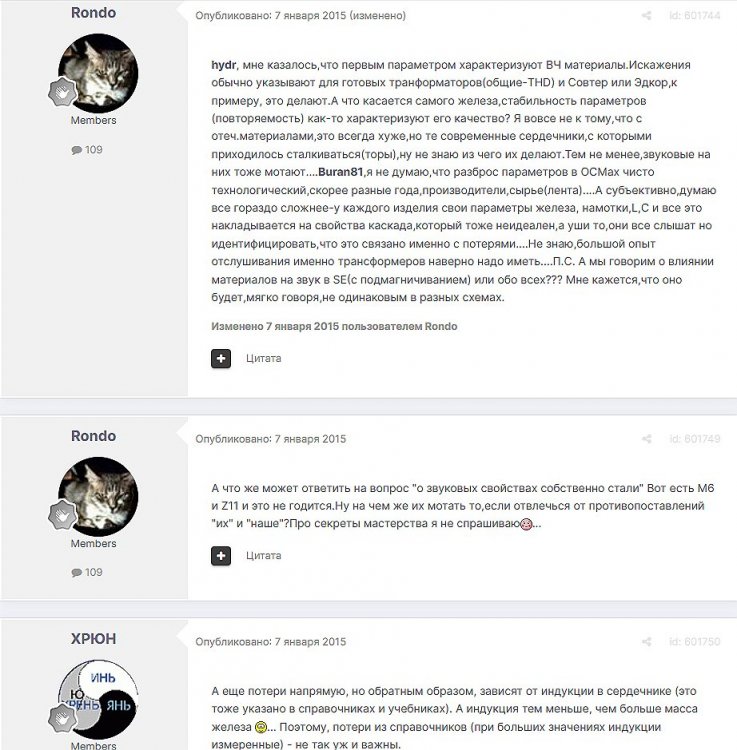

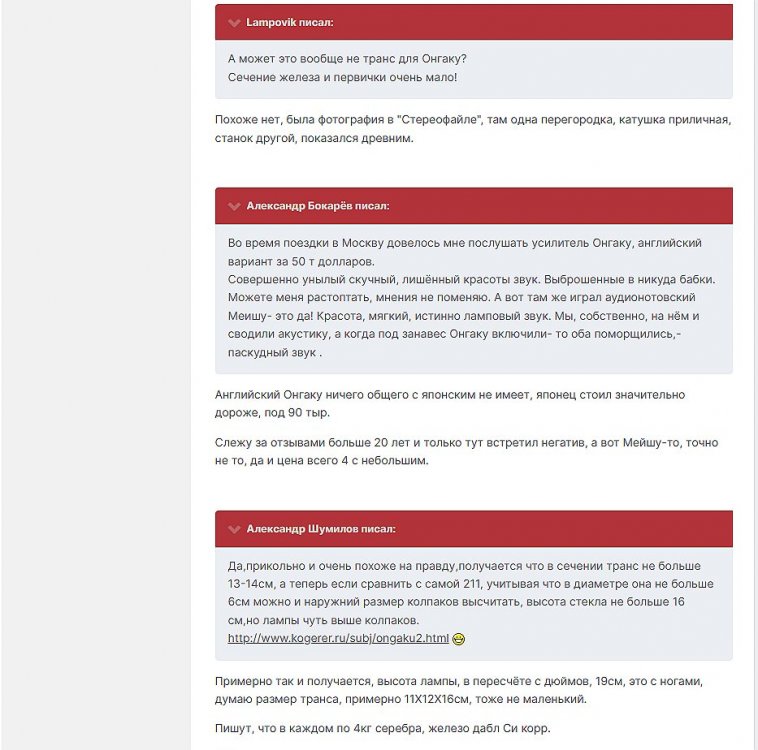

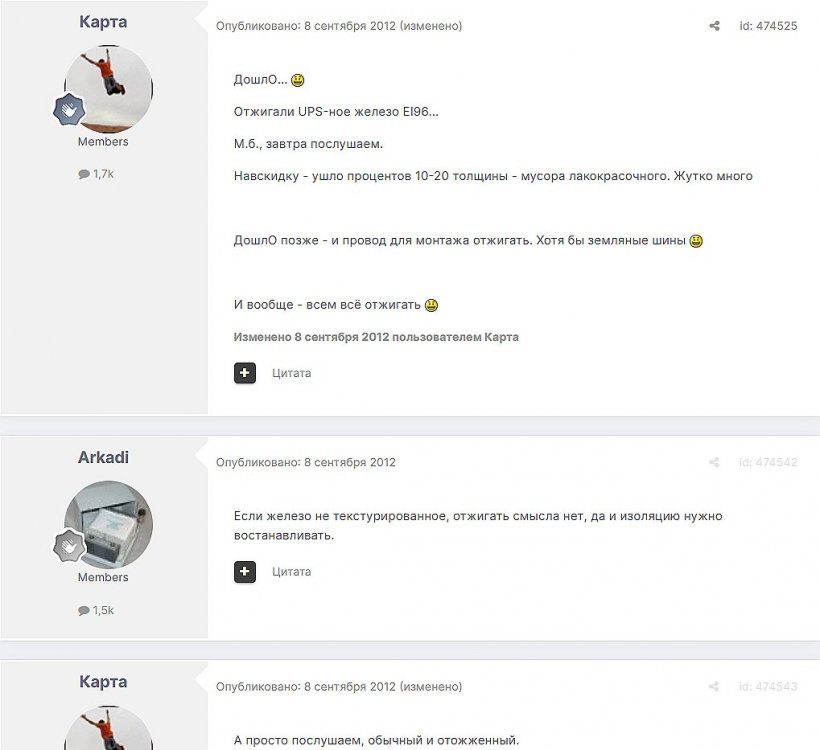

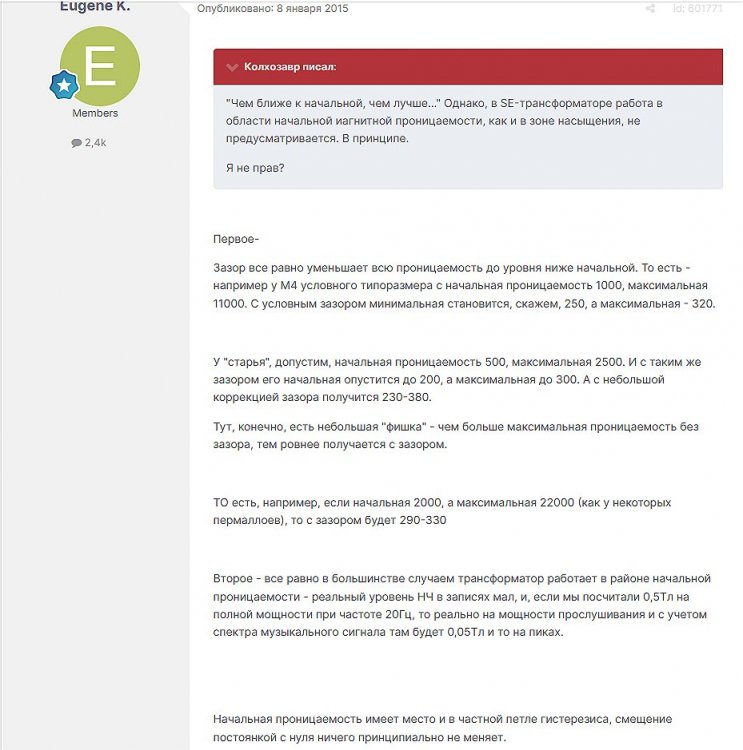

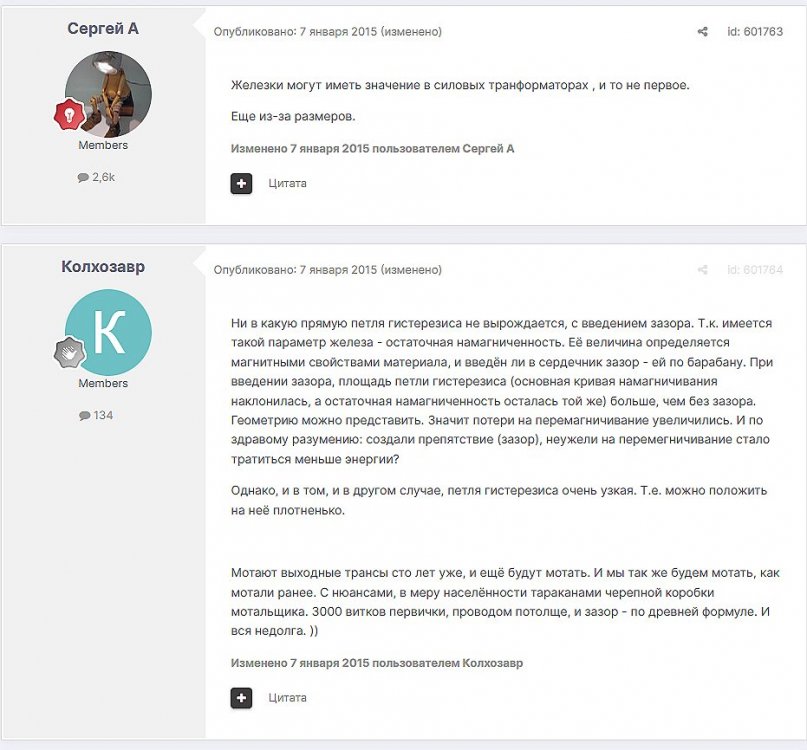

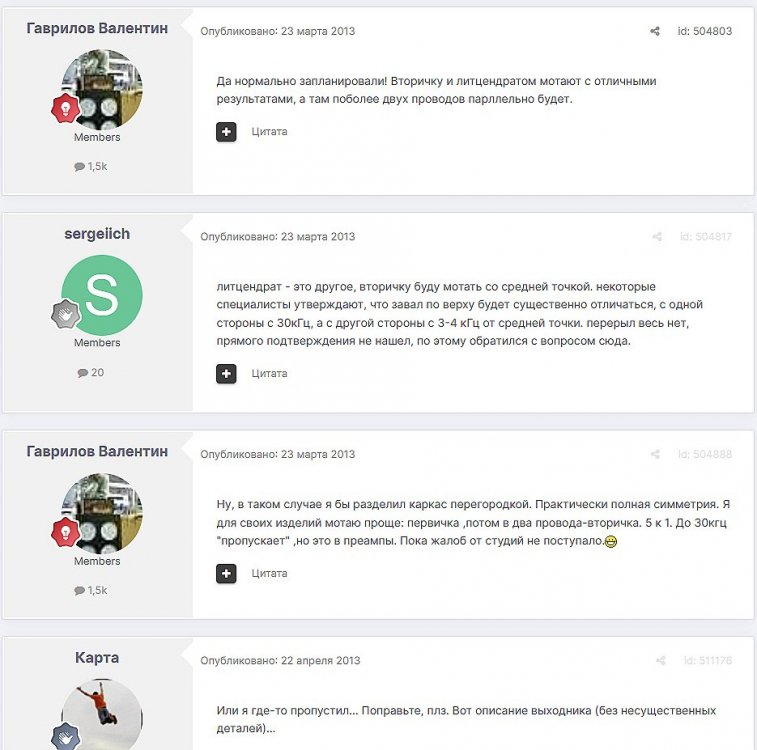

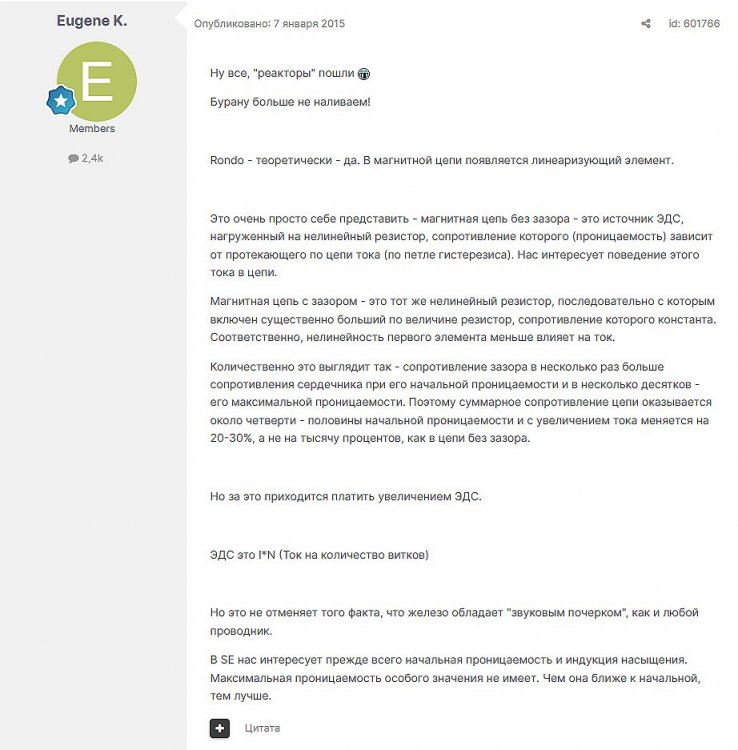

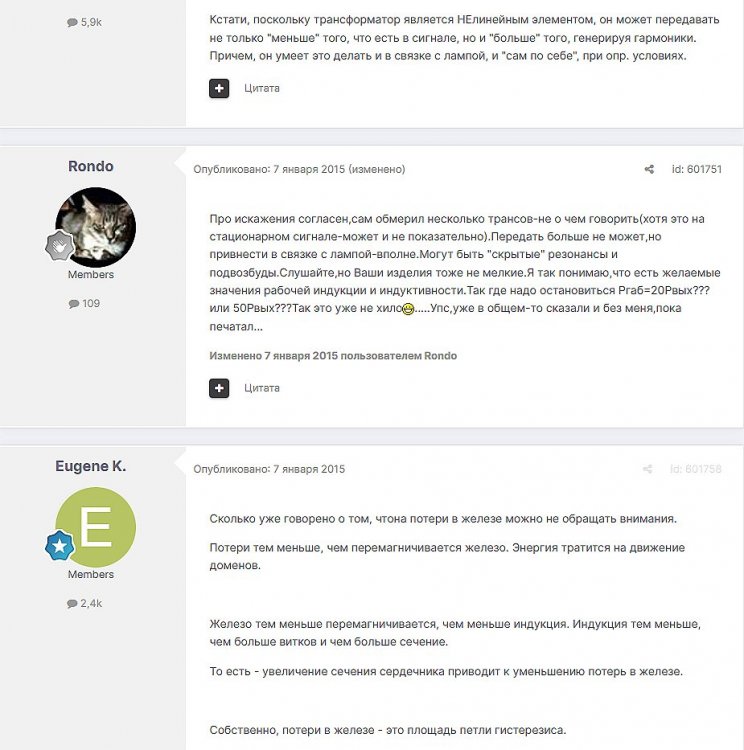

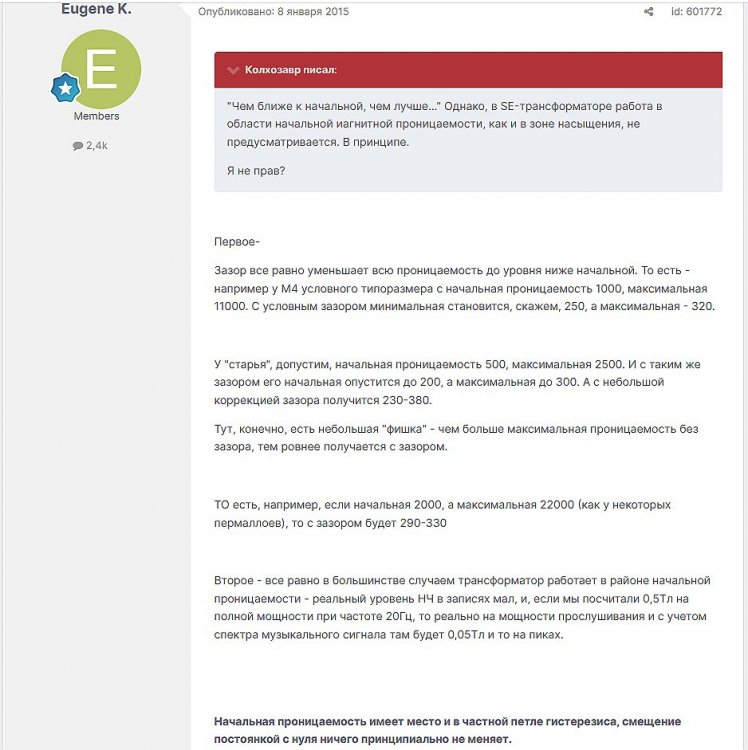

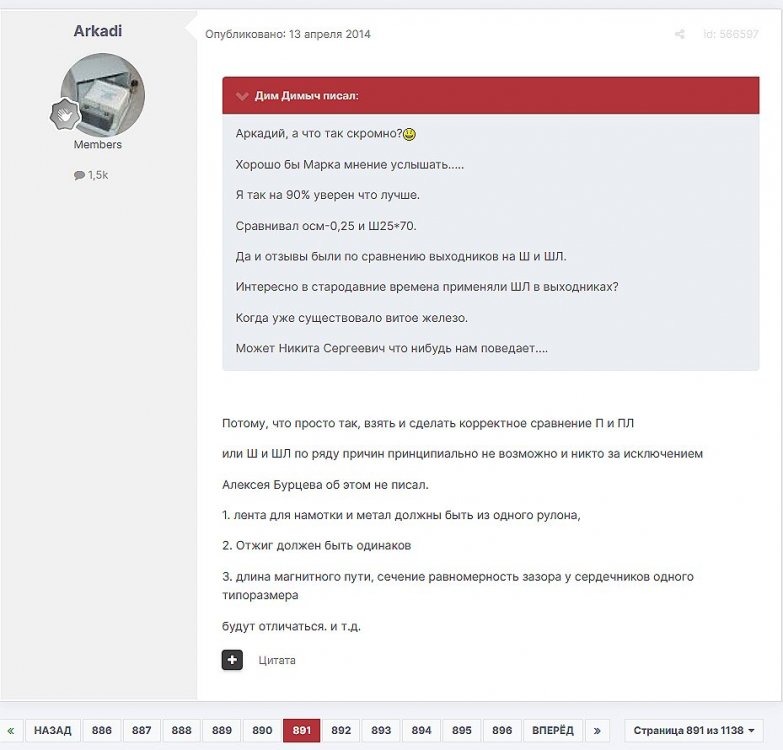

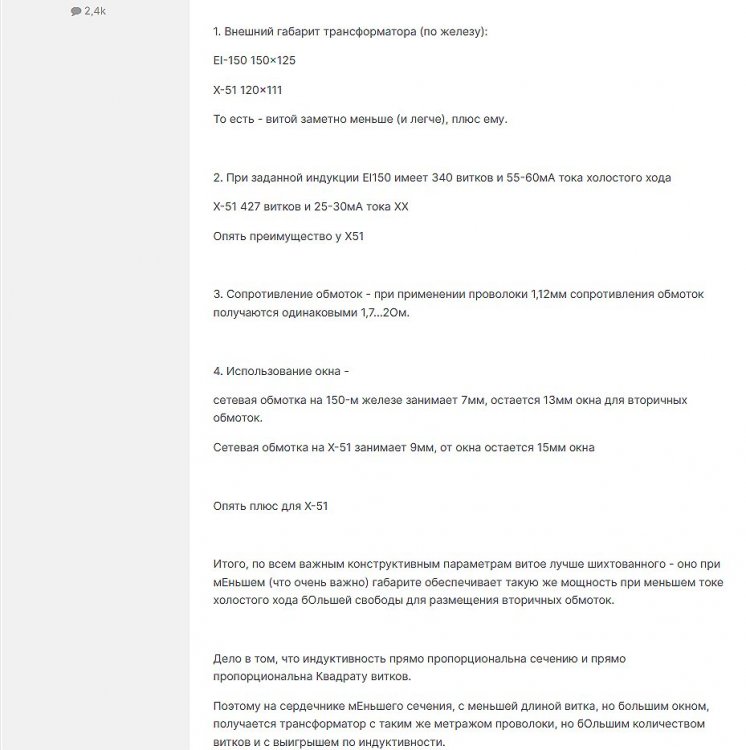

1.thumb.jpg.e4894a220c3ff48687f88952d346768d.jpg2.thumb.jpg.01ea4867dd23fb2c945f864b8ed79692.jpg3.thumb.jpg.f7b0627910785db192930793872462d3.jpg4.thumb.jpg.d3c2fe14e6403f0c500ab2abb84e2bd0.jpg5.thumb.jpg.917abcb07a43514cca45b6c9002b7f46.jpg6.thumb.jpg.ba7ad1b445baf72f508fc4d4c658ef33.jpg

А никто ж и не спорит. Конечно, 3000 витков в твз1-9, в выходнике от, например, топового р-пр ТФК 30-х -40-х годов или в ТВЗ МаэстроГроссо - дают СОВЕРШЕННО РАЗНЫЕ результаты.

  • 5 months later...
Ollleg Veteran

Ollleg

Posted
  • Author
Posted

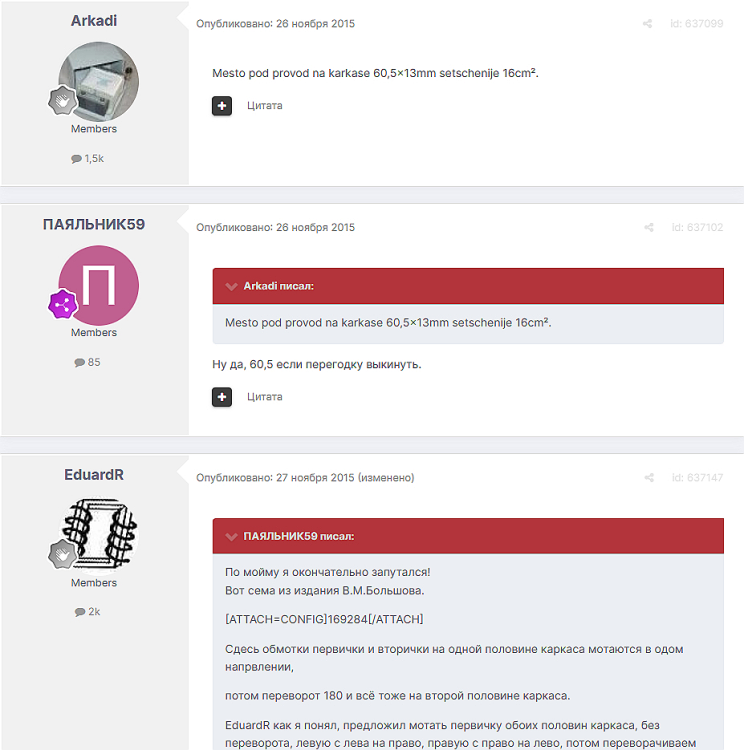

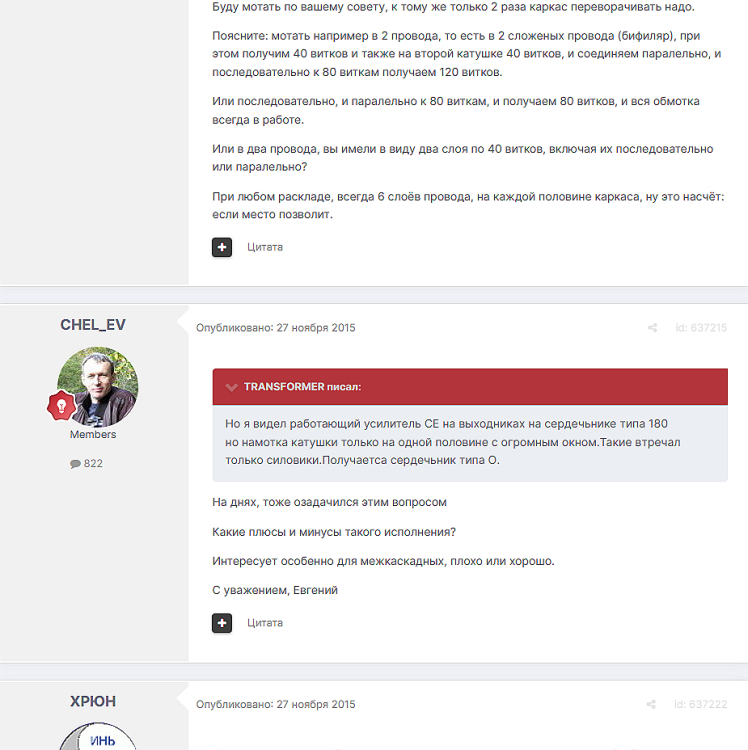

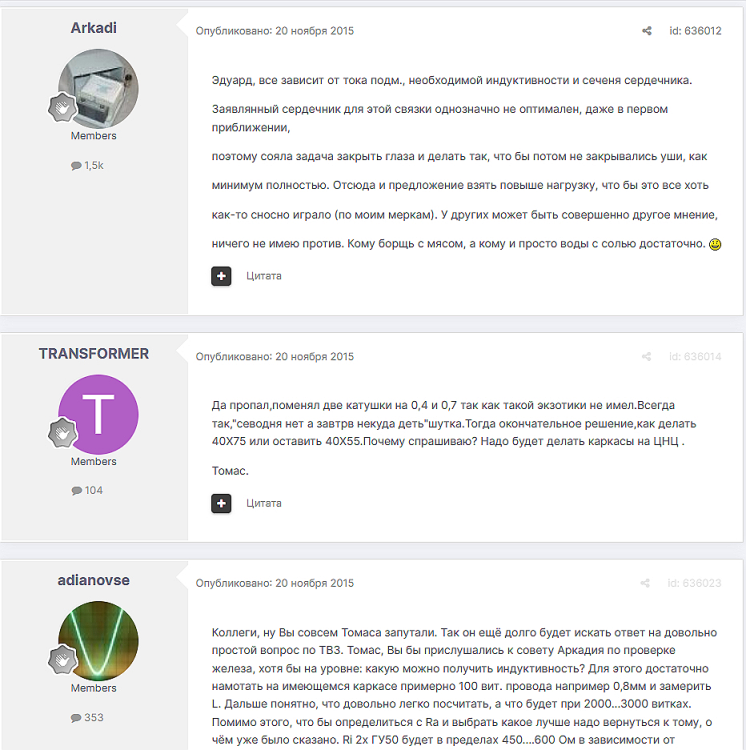

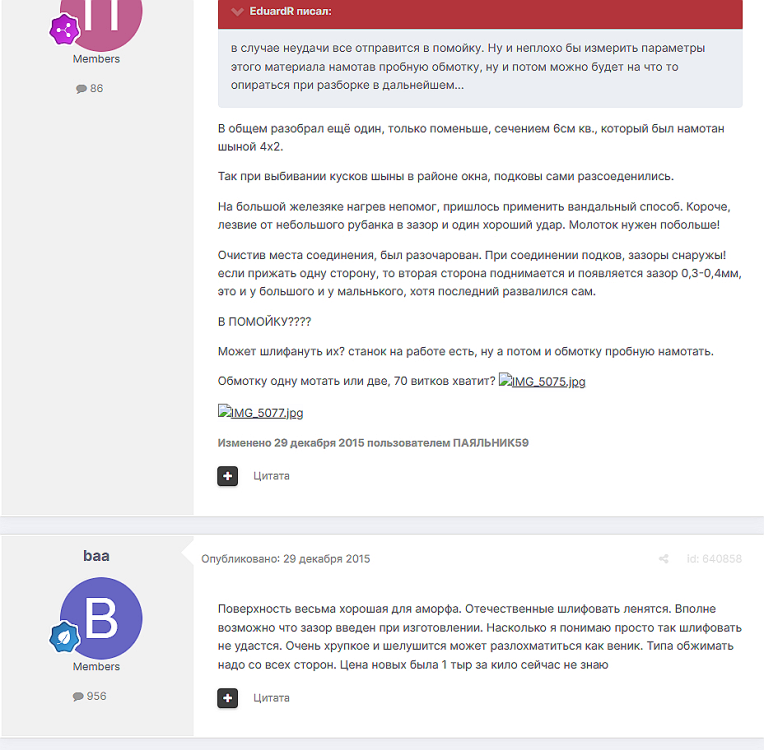

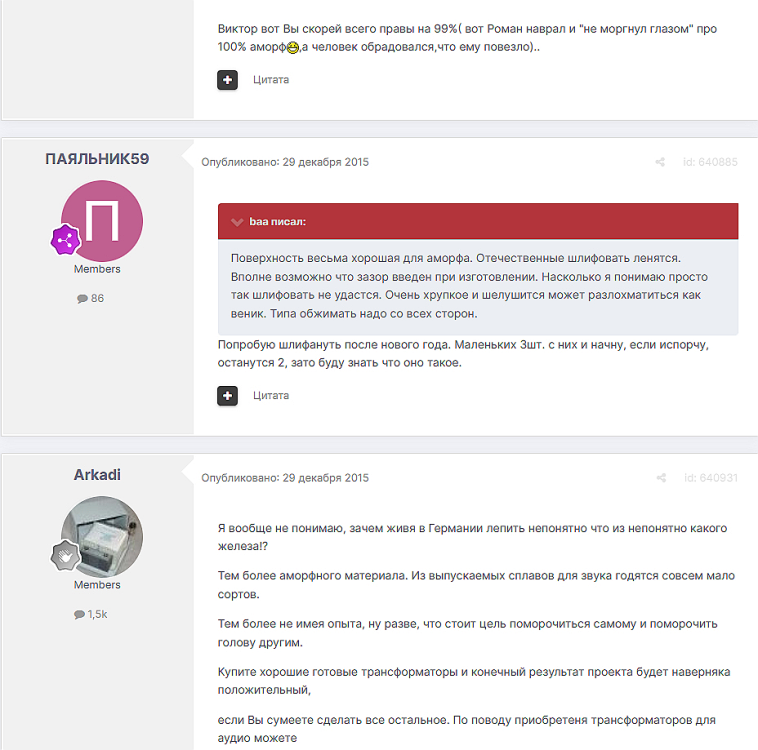

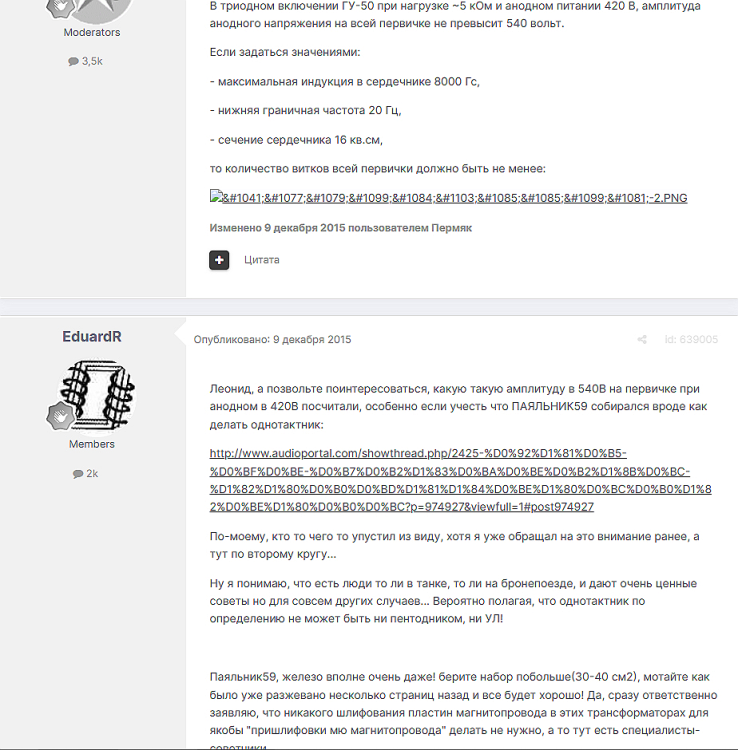

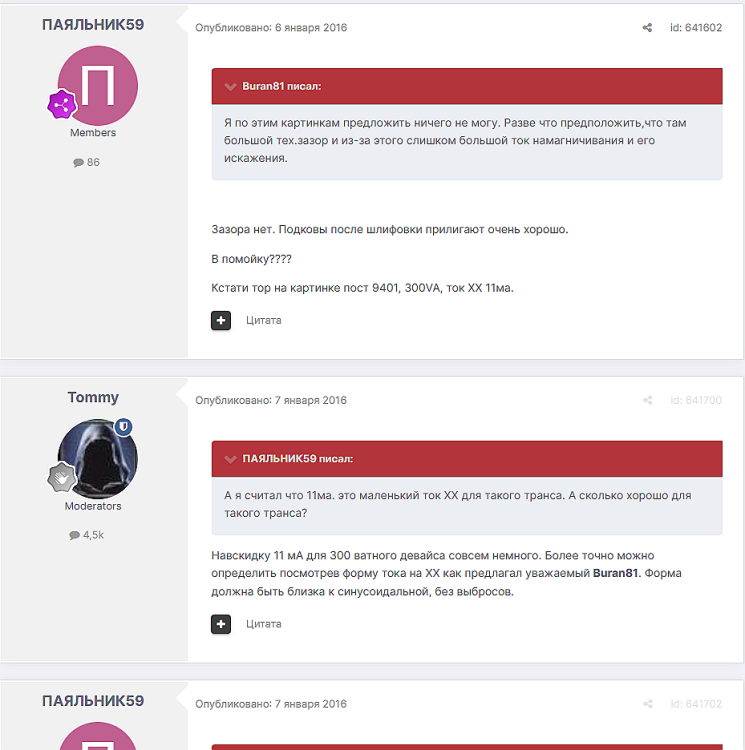

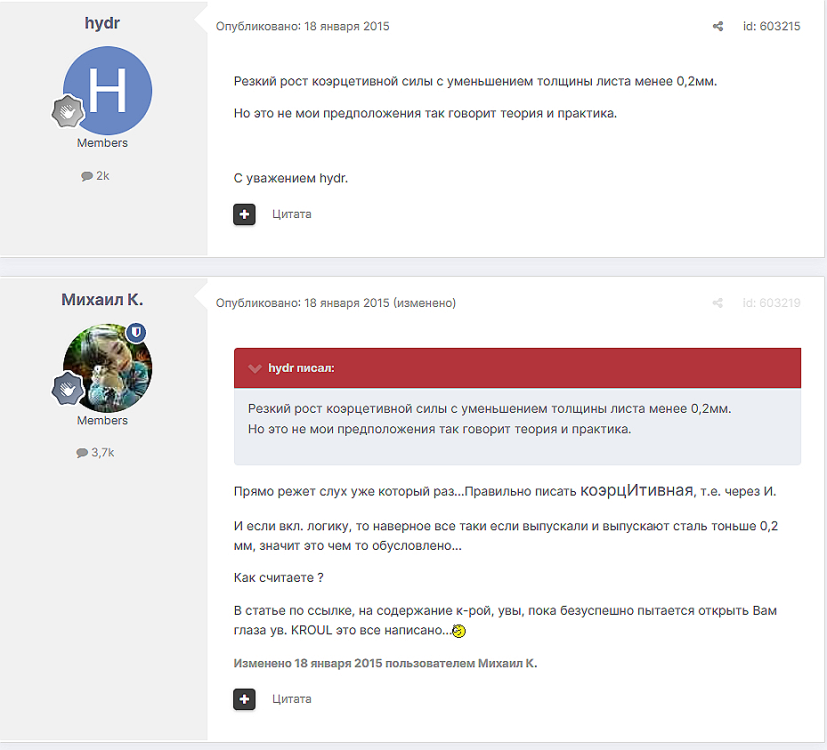

1.thumb.png.893f8e39a9ac289ec731c11c769c9e15.png2.thumb.png.50b49b618e6fbe6b518a1005a4f096f2.png

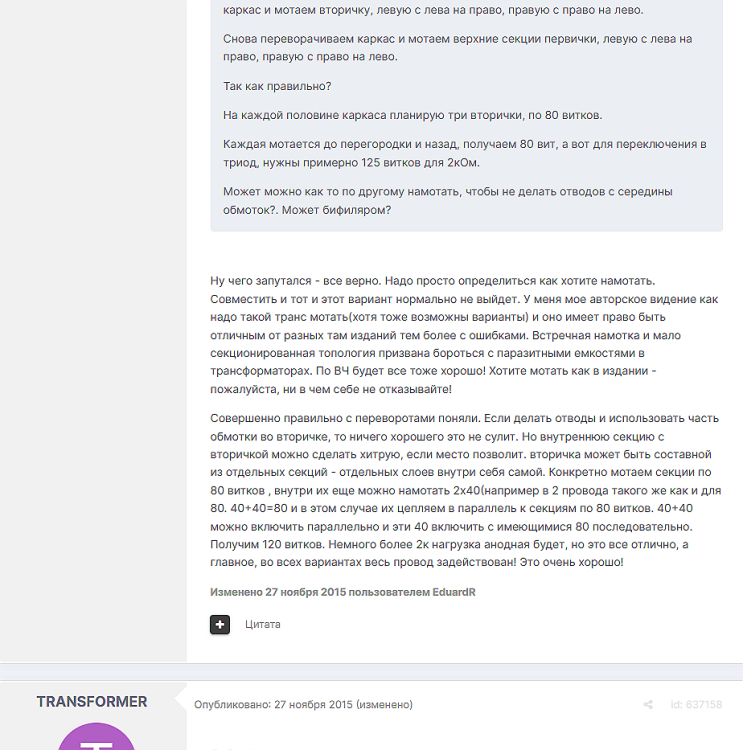

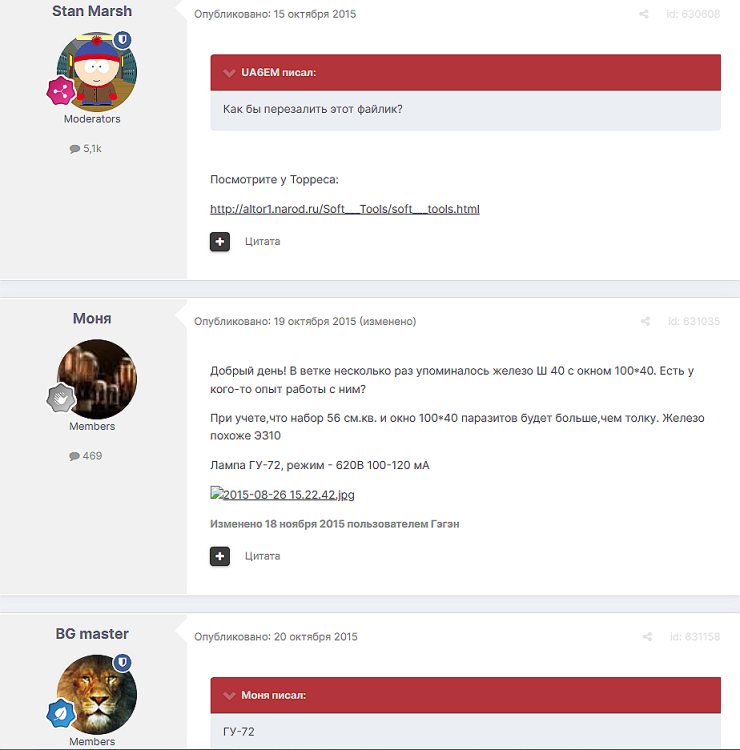

Посмотрите у Торреса:

http://altor1.narod.ru/Soft___Tools/soft___tools.html

  Моня писал:

ГУ-72

 для этой лампы тр-ры можно из кровельного железа использовать )))

шутка.

измерьте параметры железа и сами поймете можно ли его использовать или нет.

намотать 100 витков не сложно совсем.

http://www.audioworld.ru/DIY/Dop/trans_02.html

http://charmel.chat.ru/articles.html

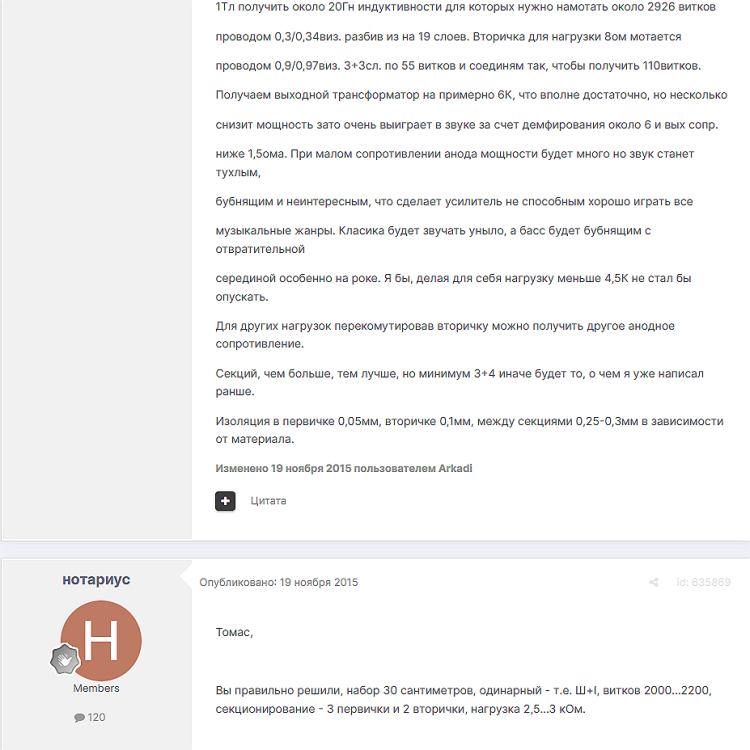

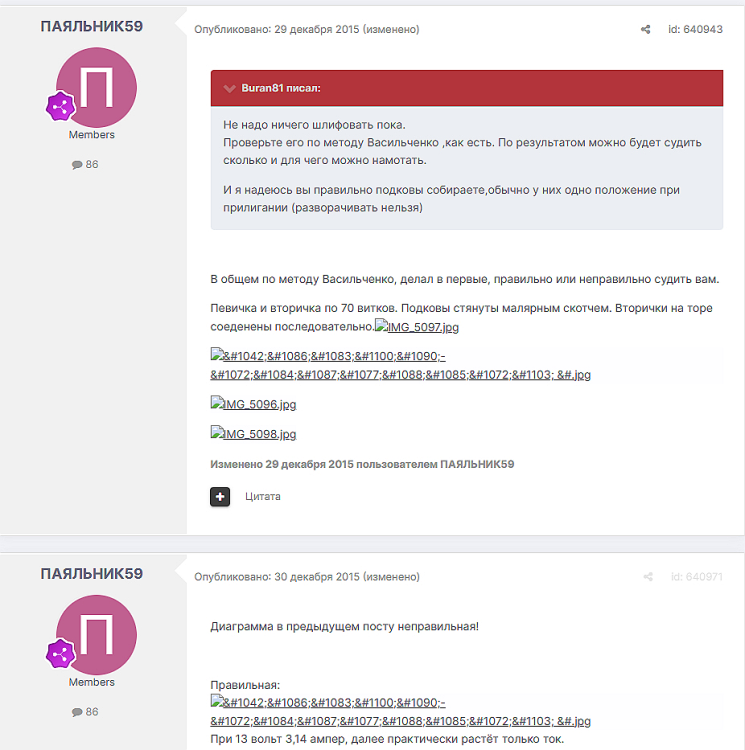

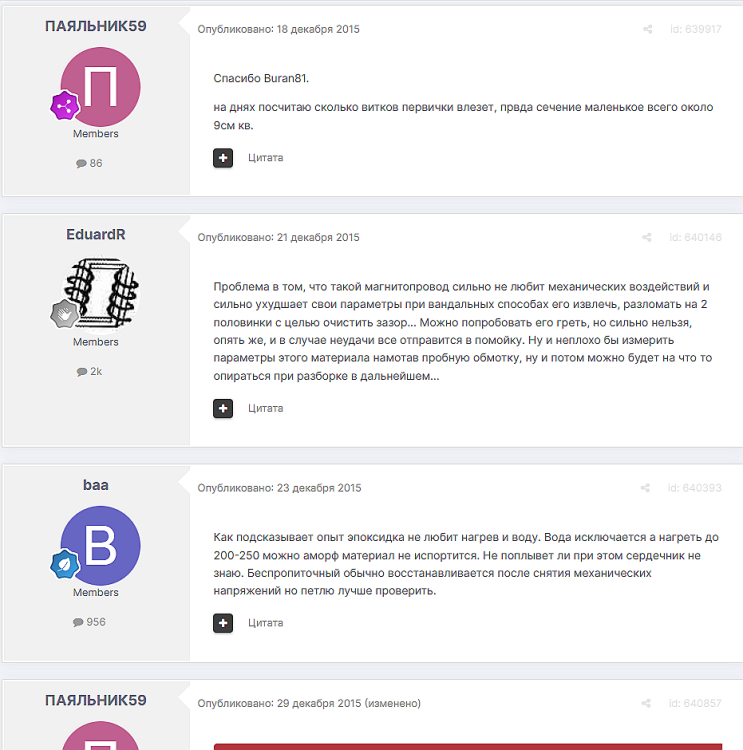

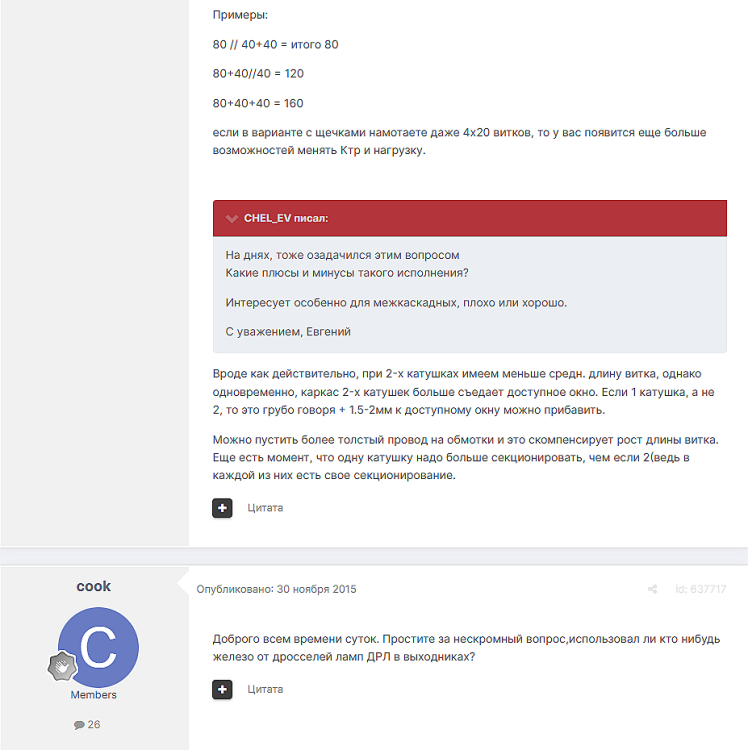

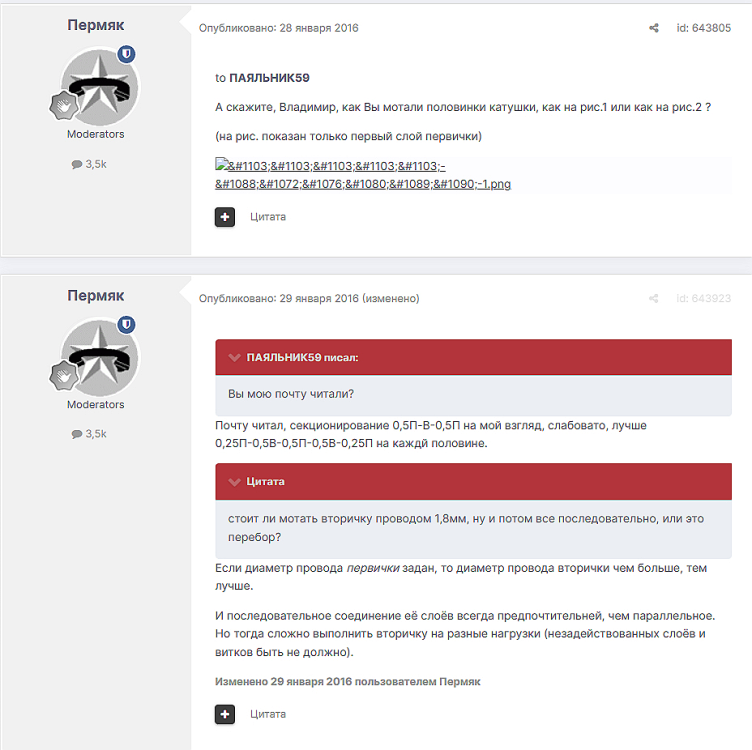

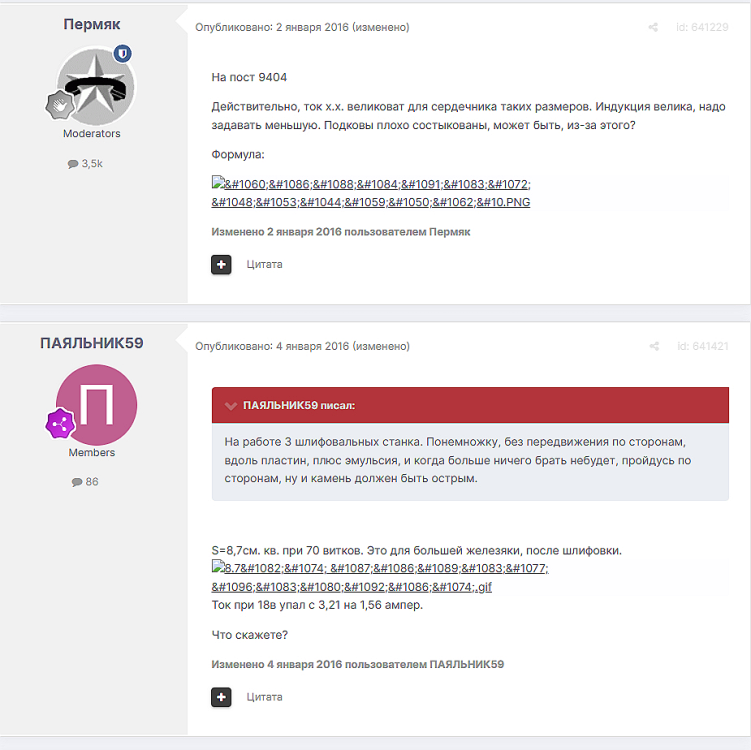

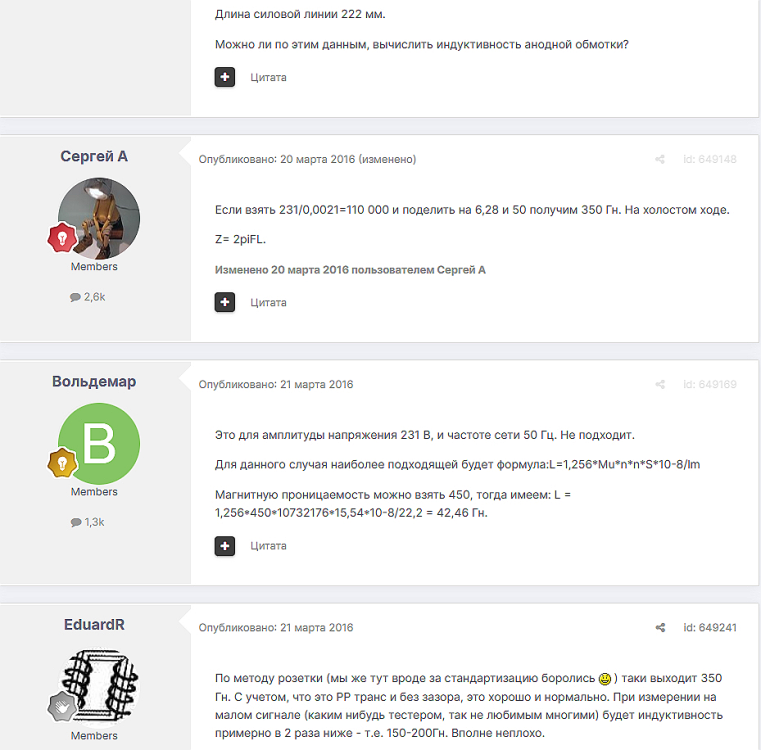

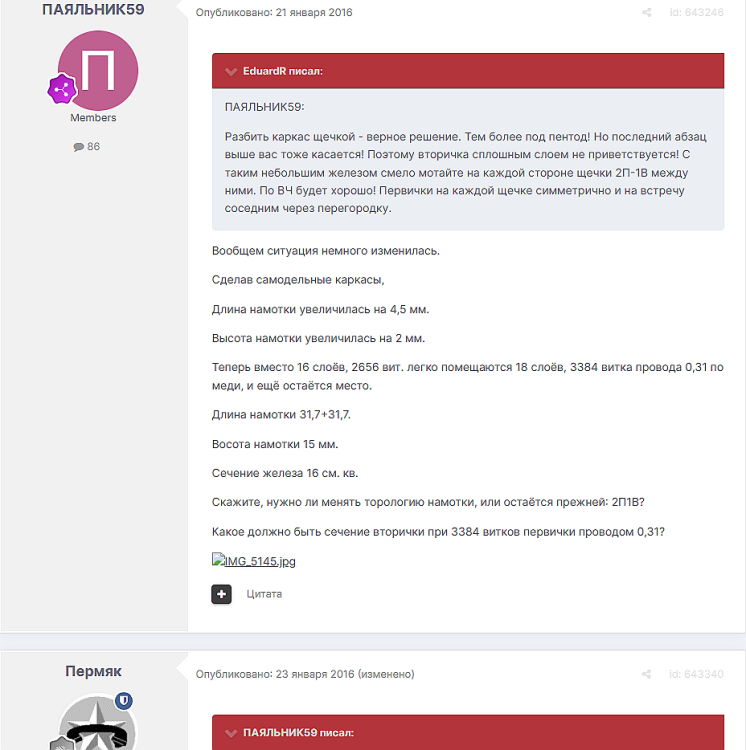

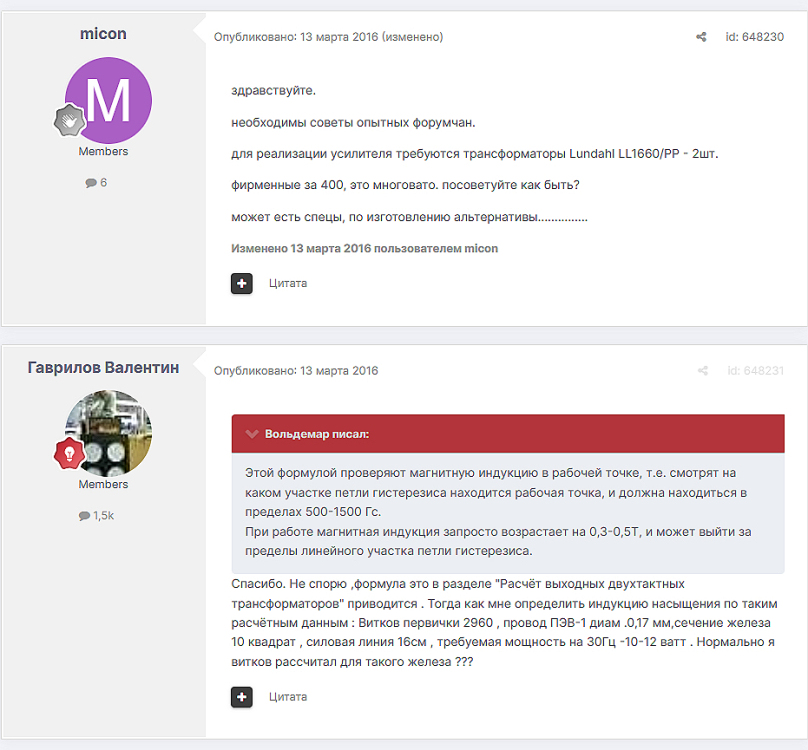

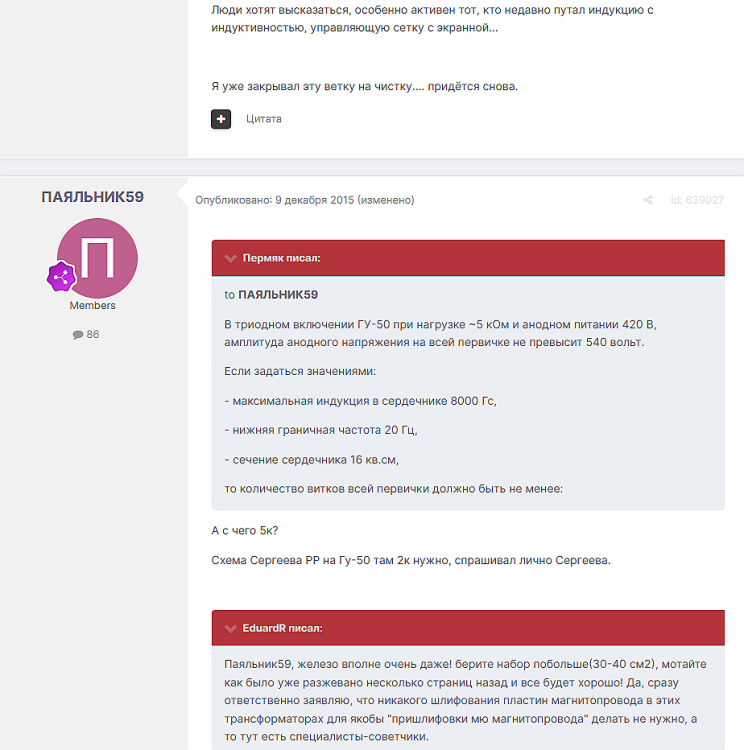

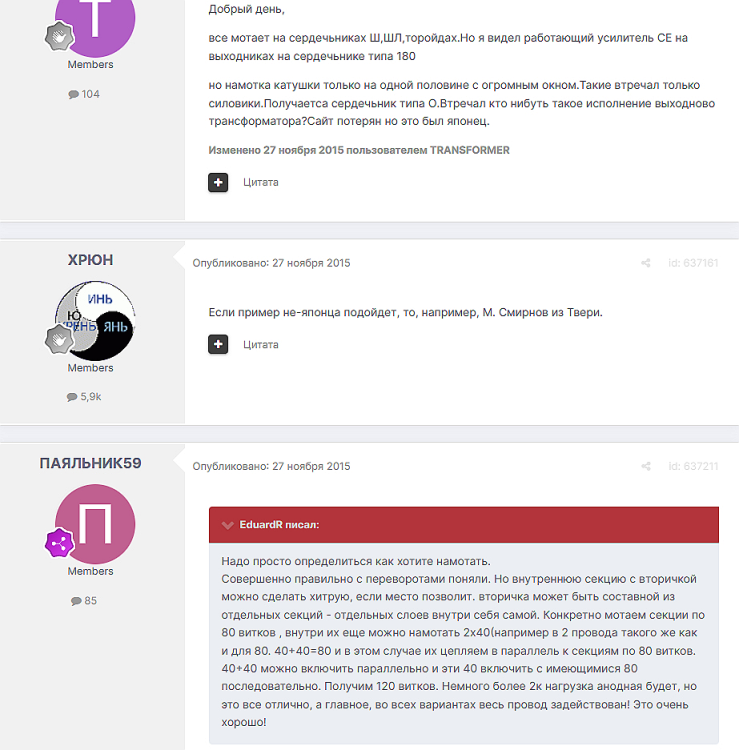

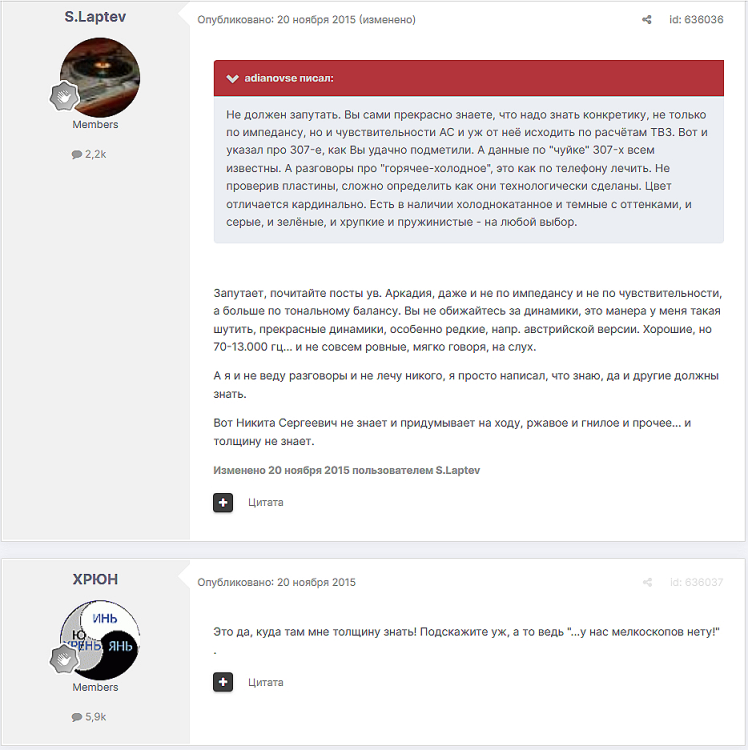

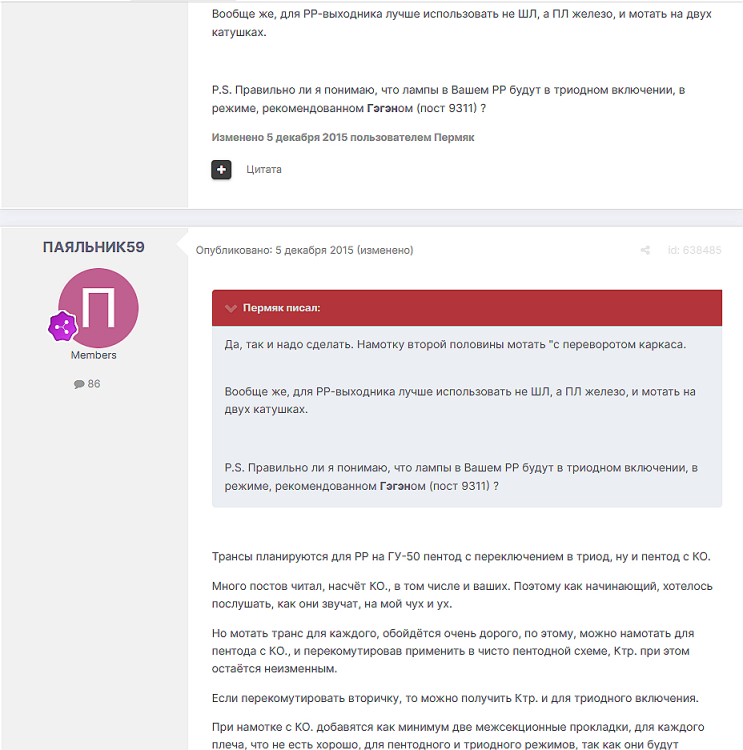

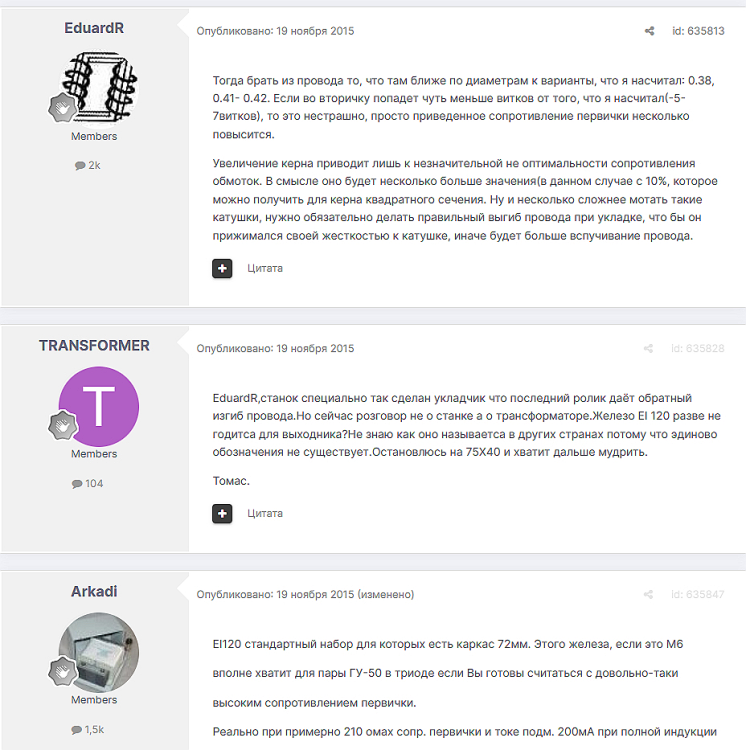

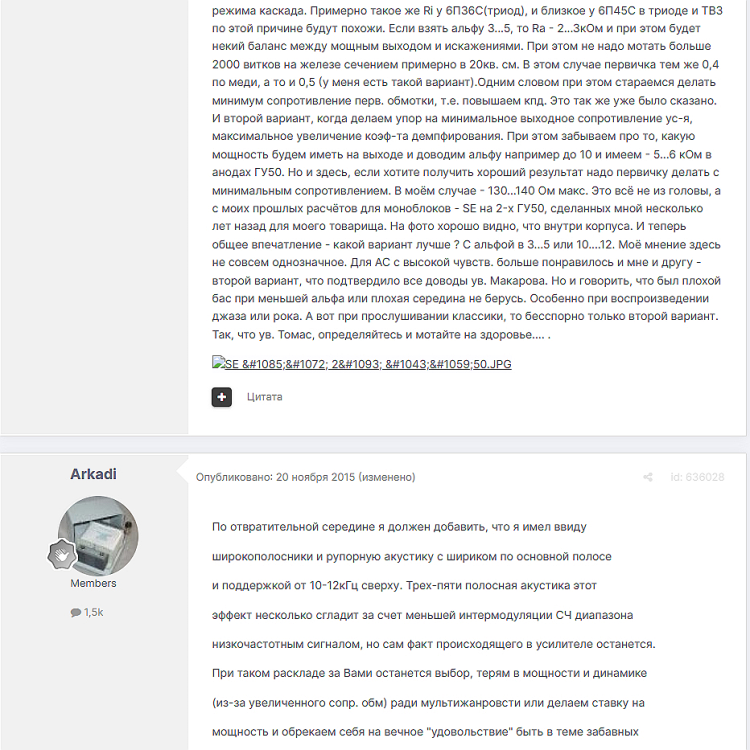

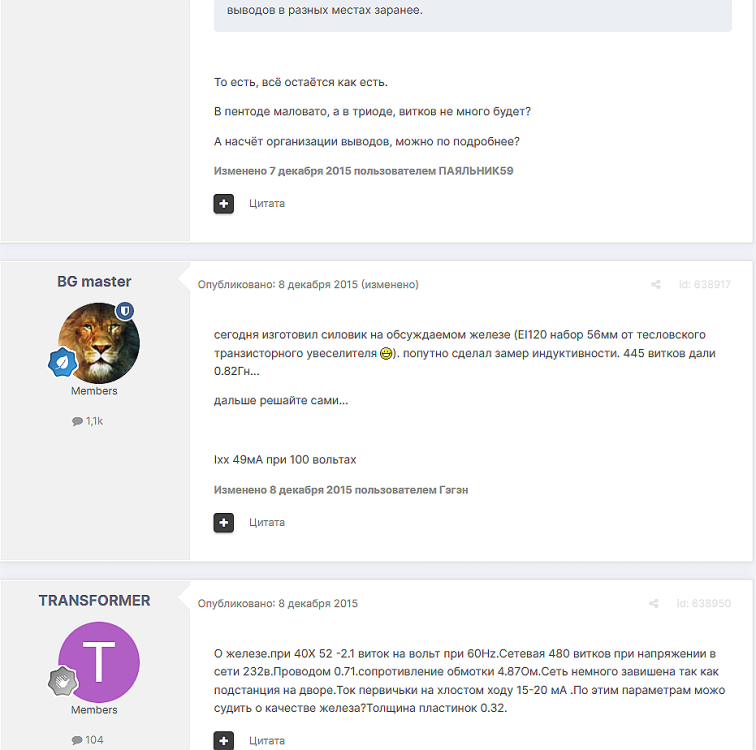

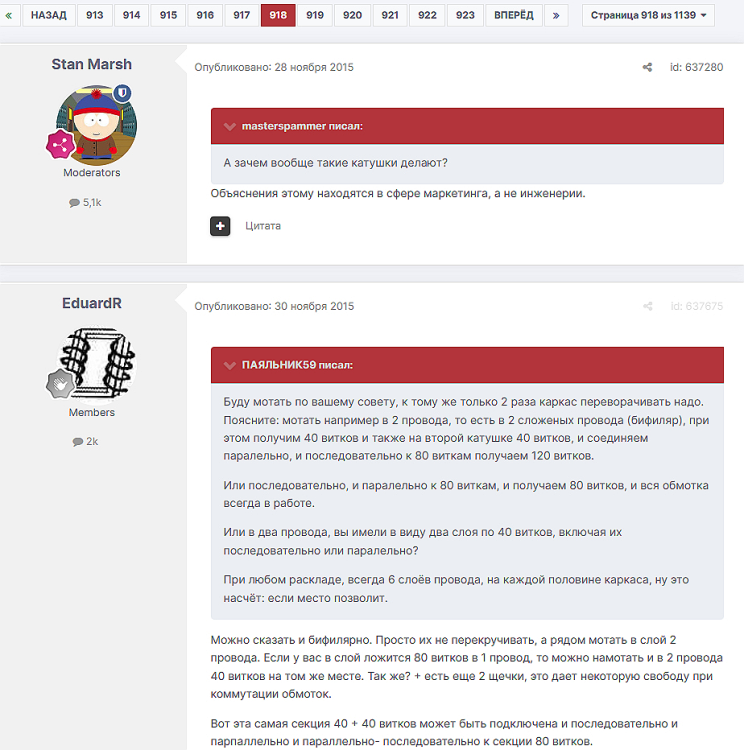

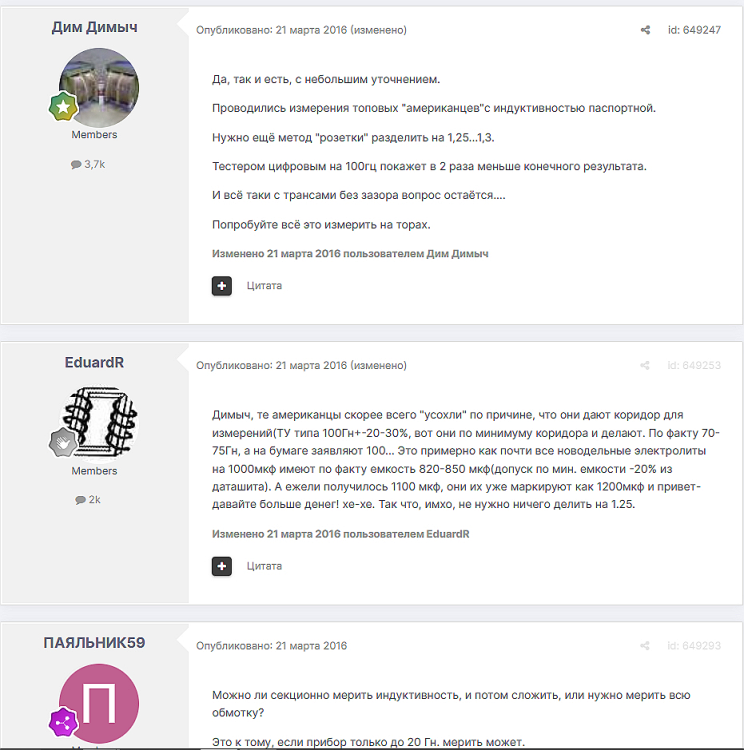

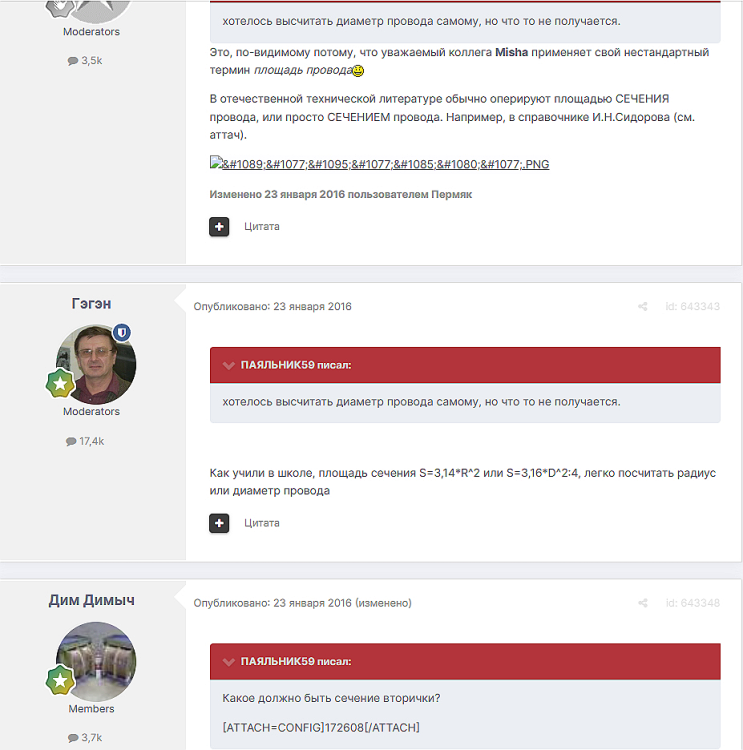

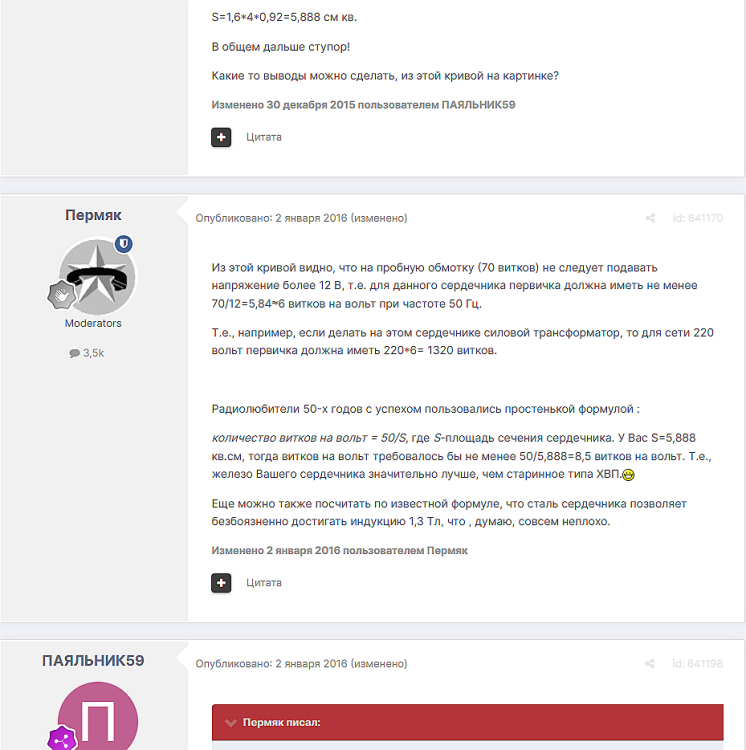

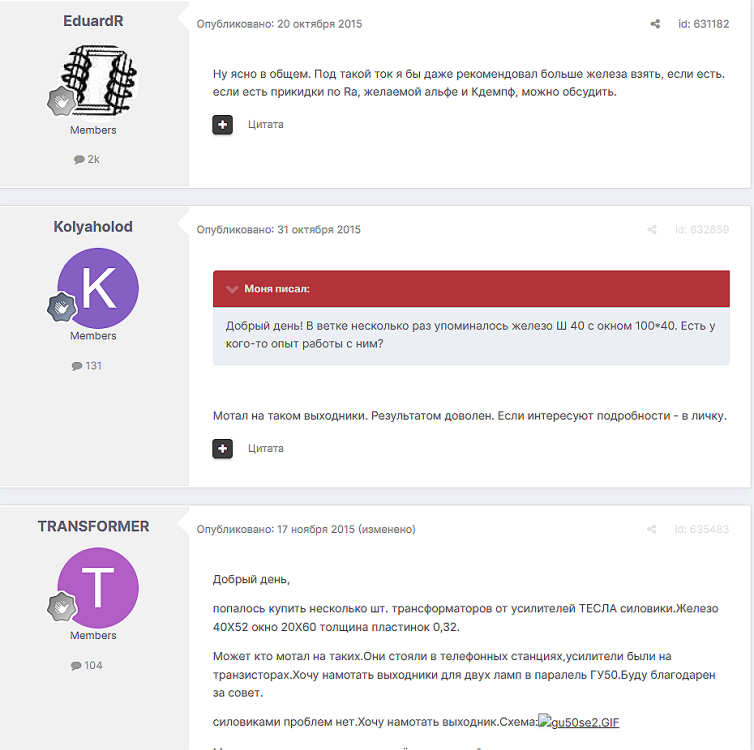

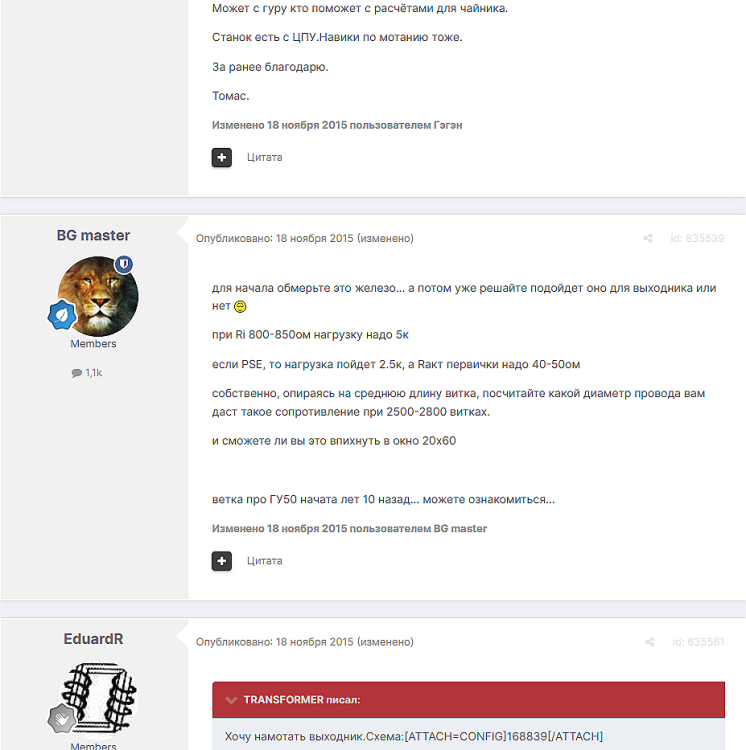

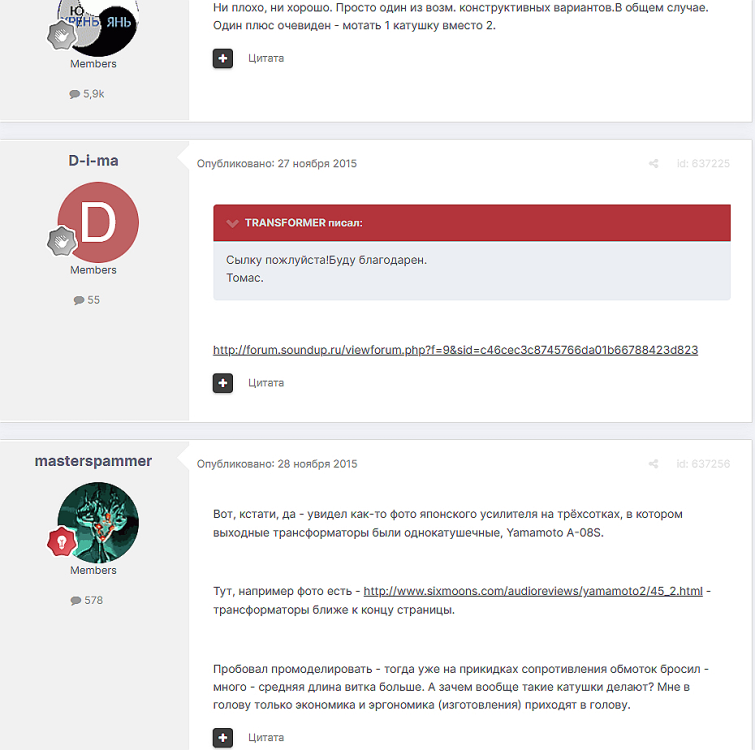

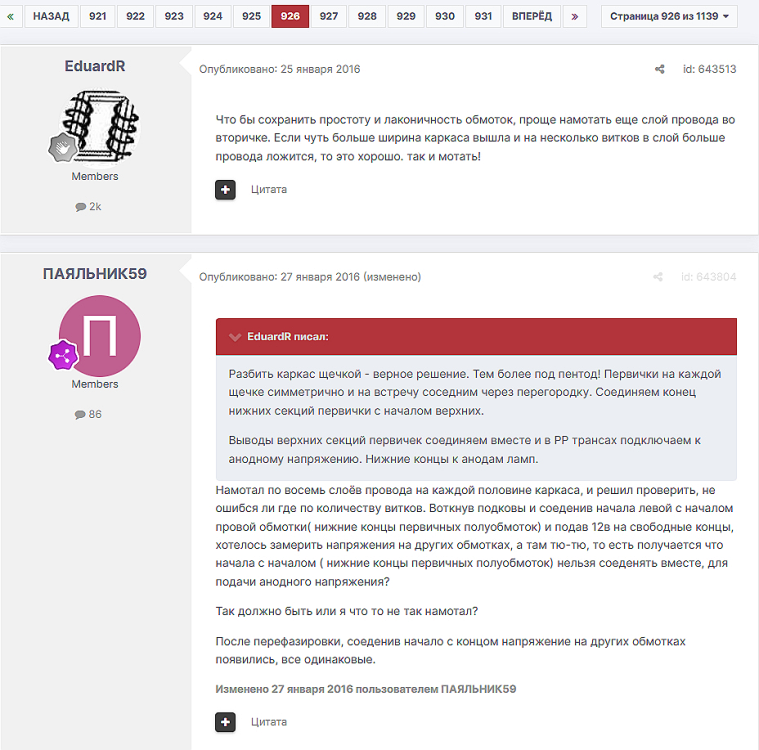

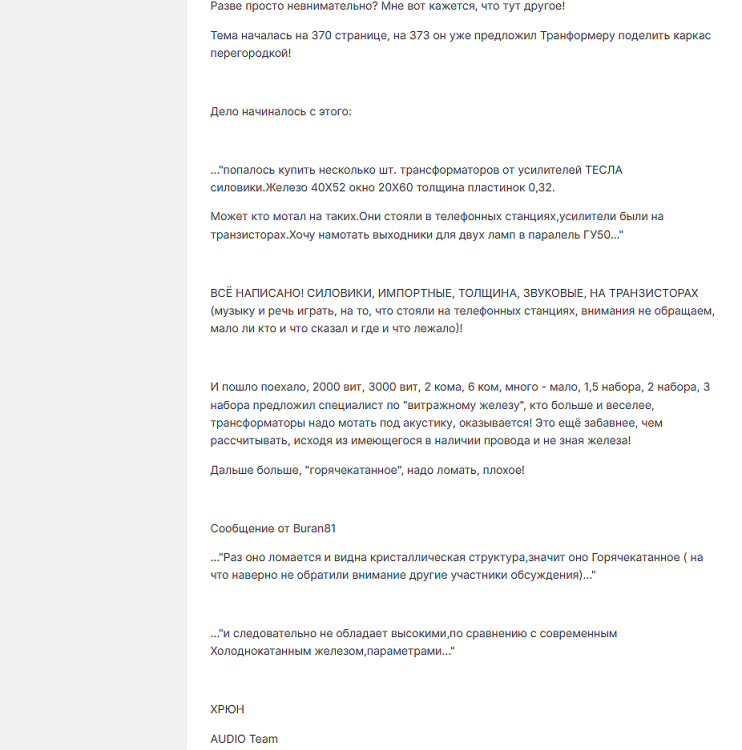

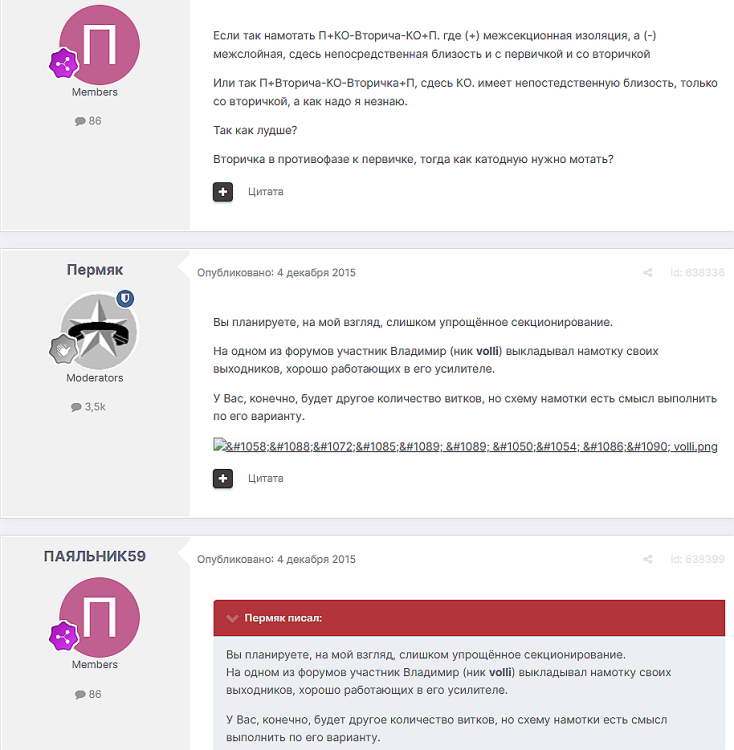

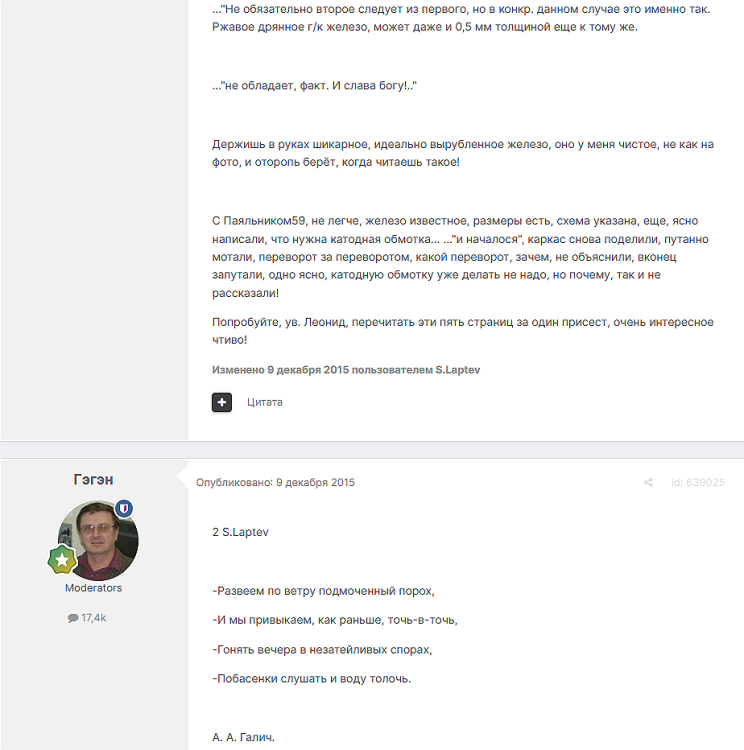

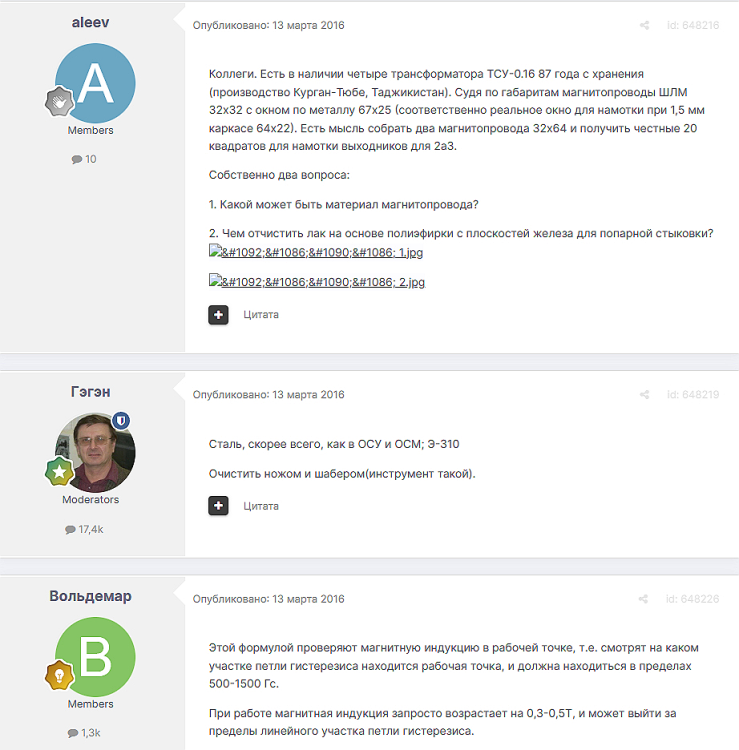

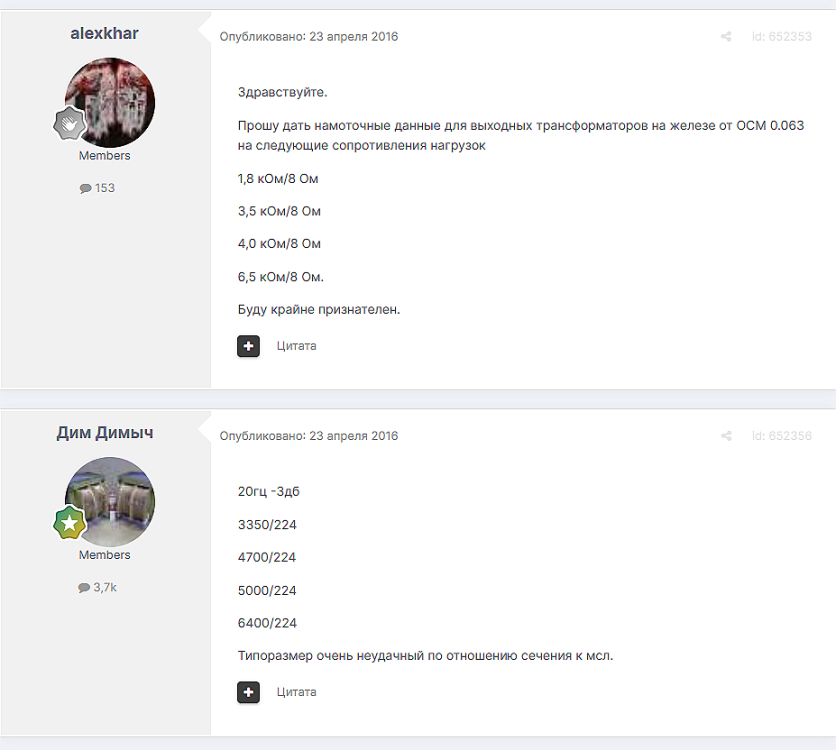

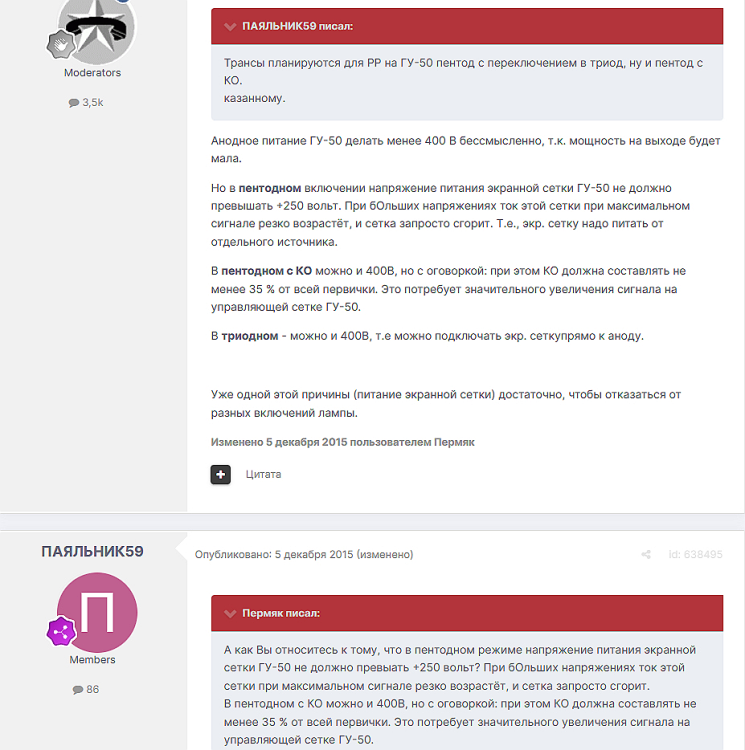

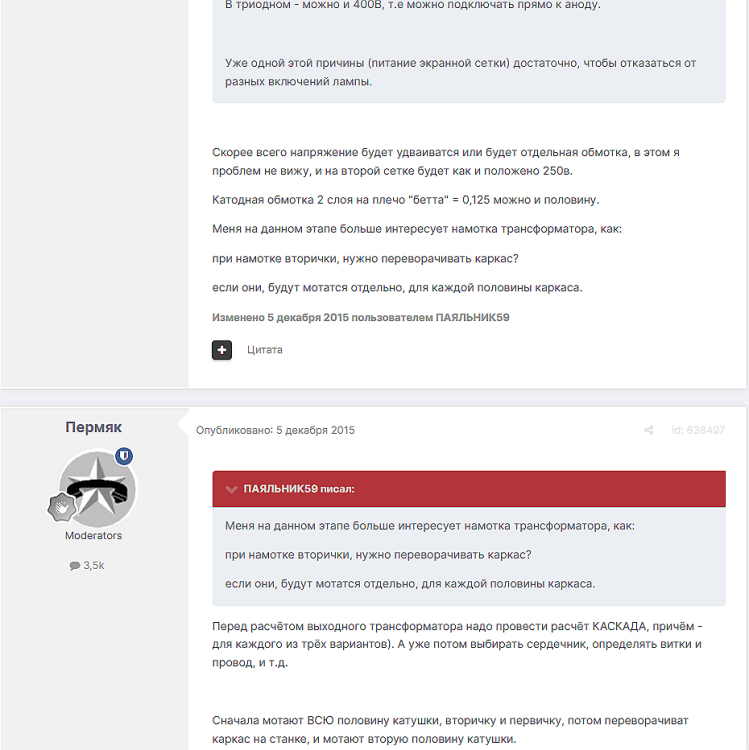

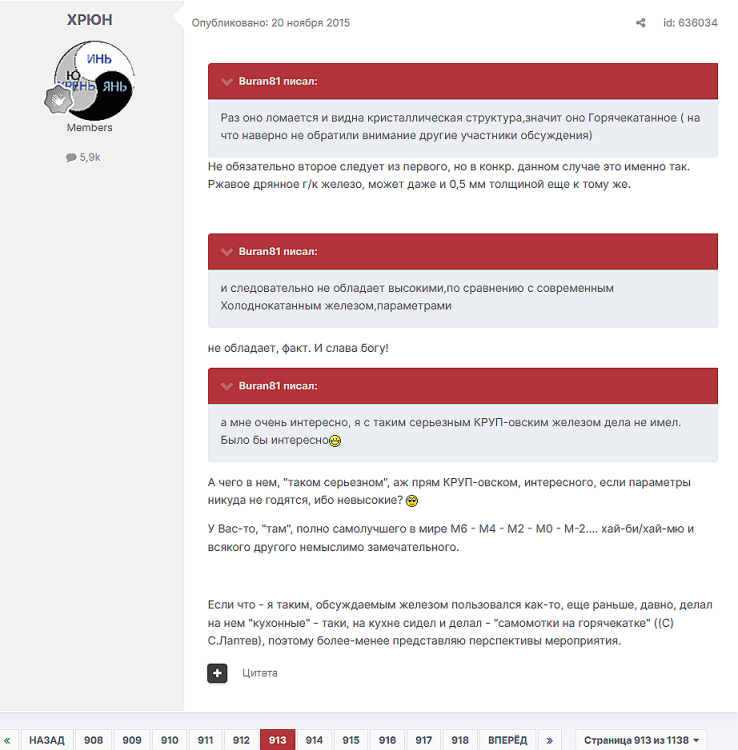

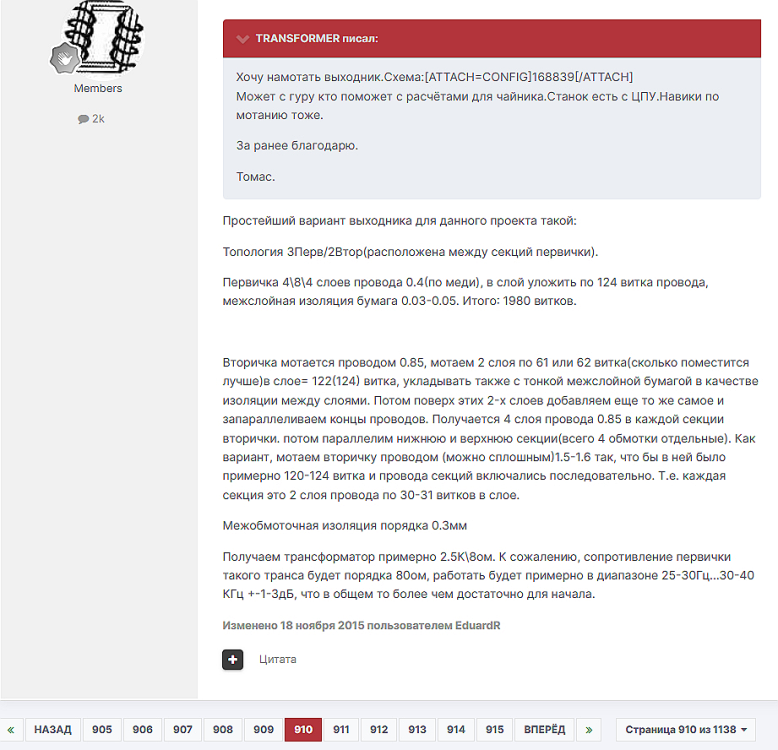

3.thumb.png.c419cbeeb4c85e386a99a07a26615a5e.png4.thumb.png.4f41a76f0f63dbd8e78dc47e1dc2490d.png5.thumb.png.0461983063588ccdf24550ee4d8da6fb.png

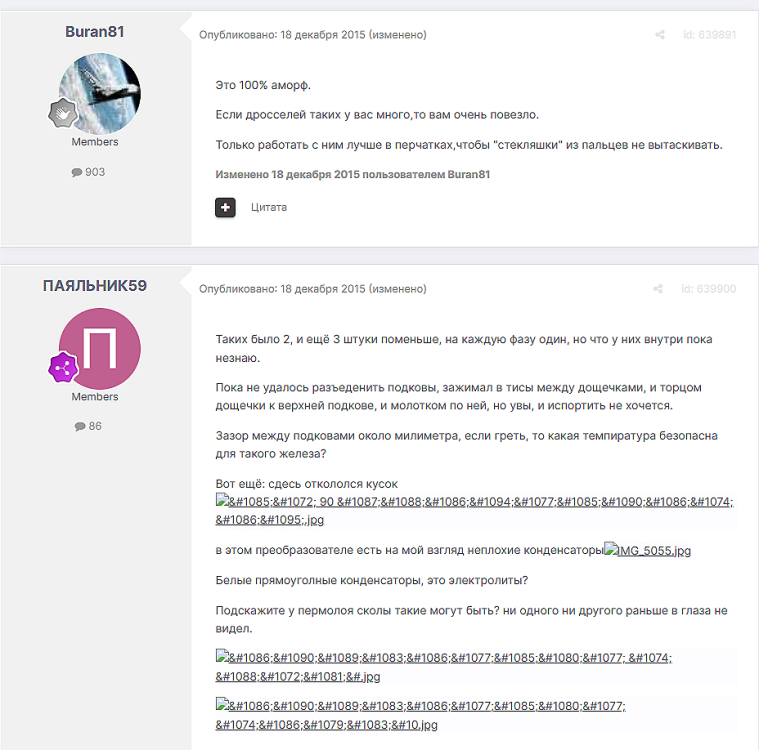

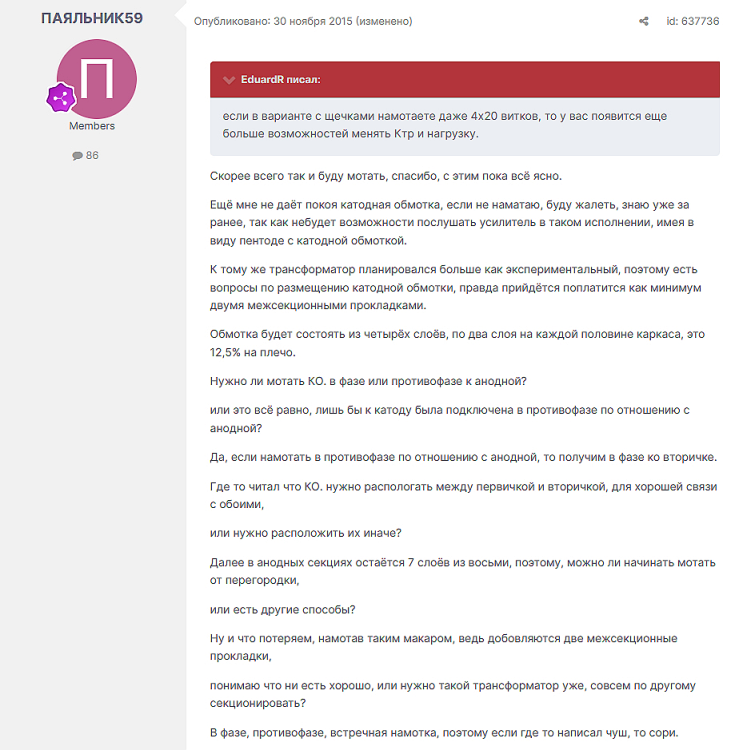

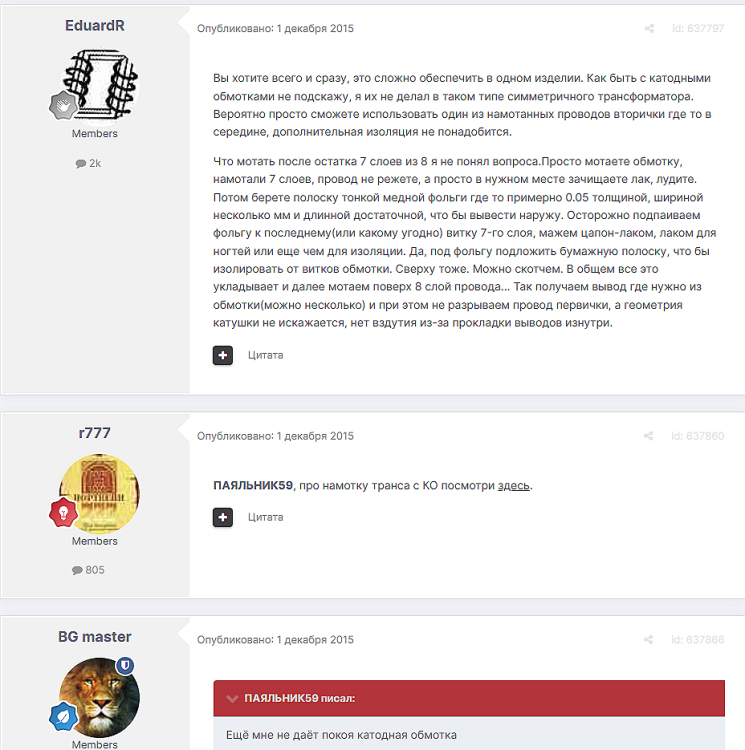

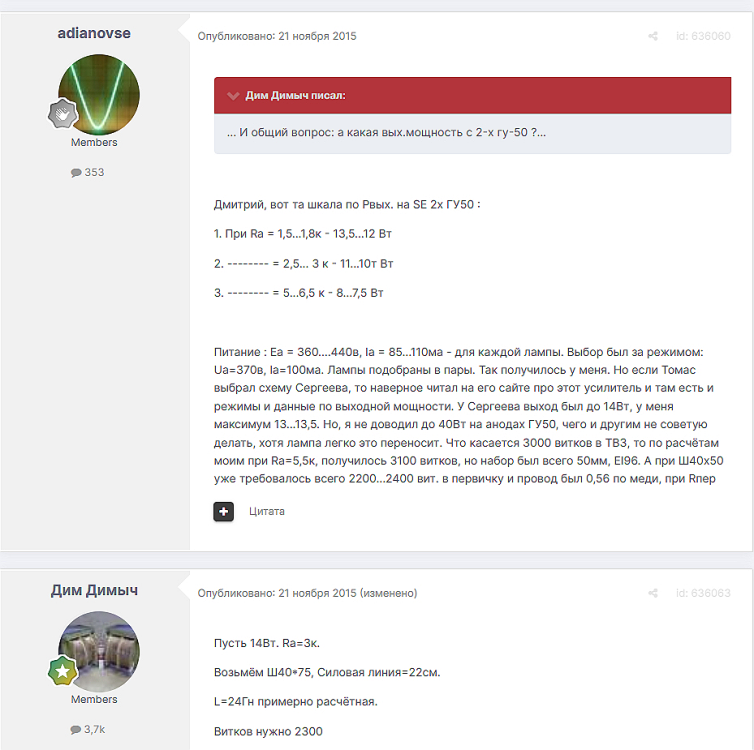

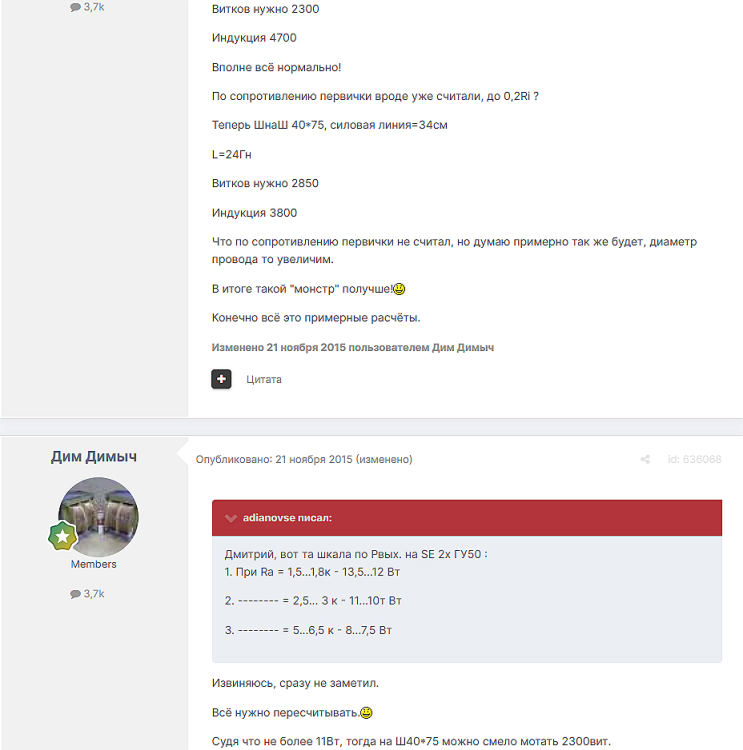

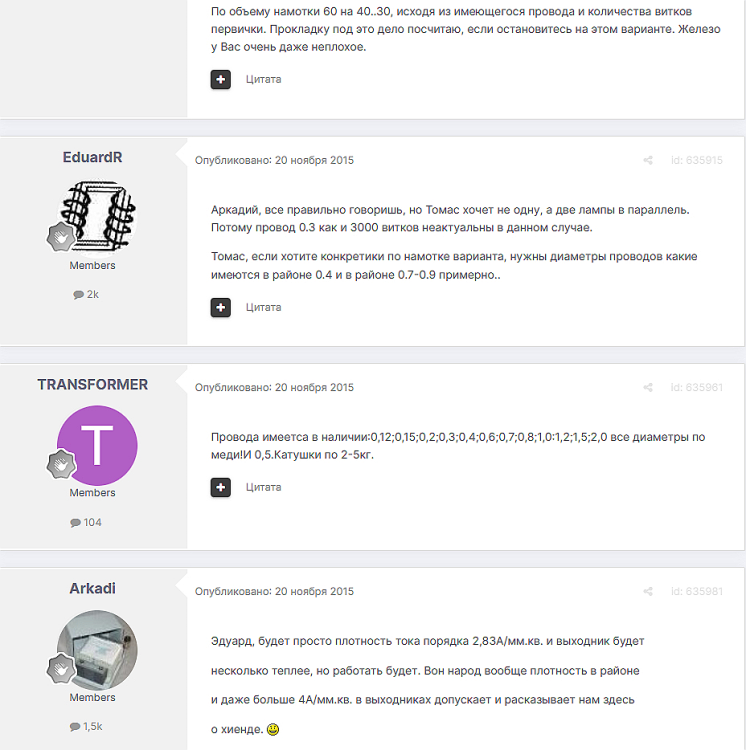

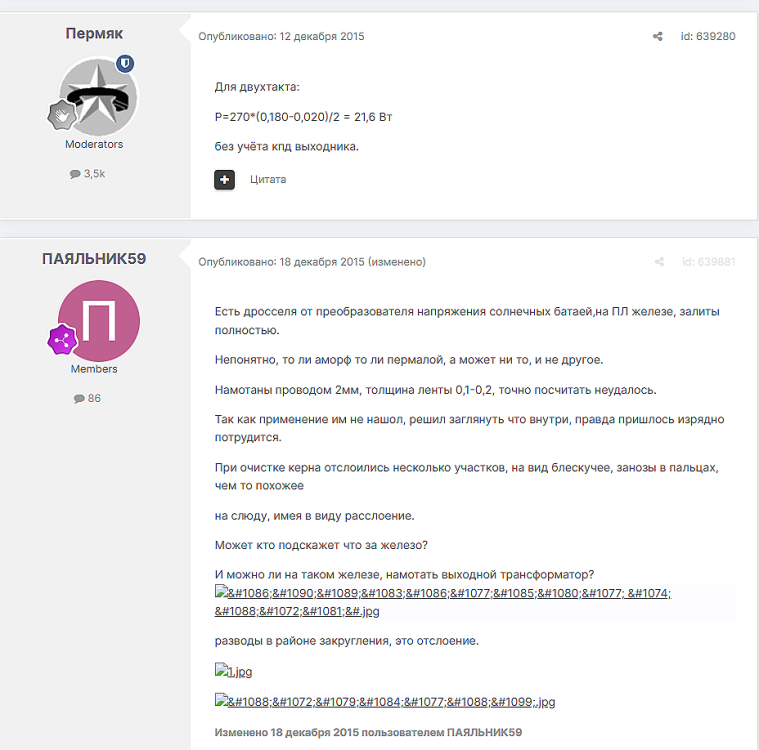

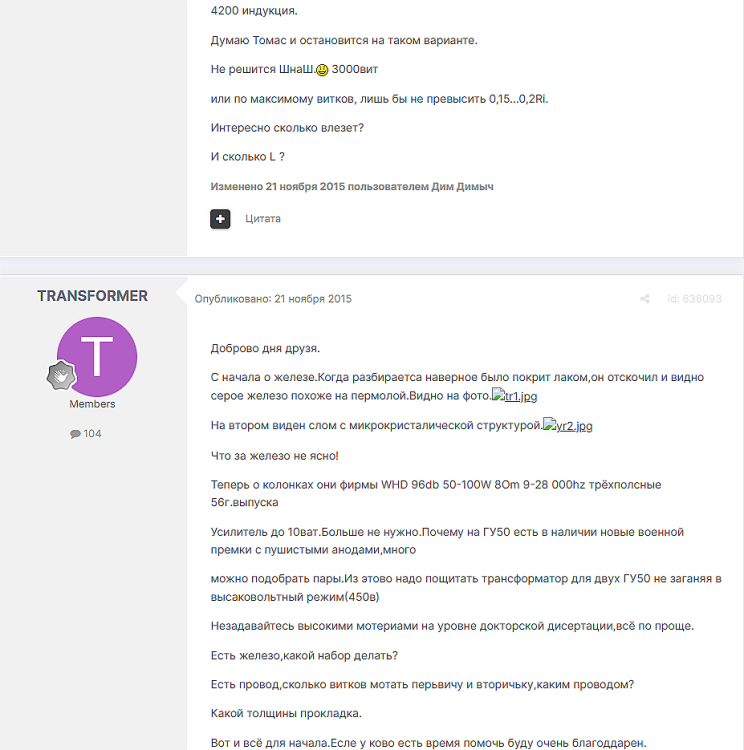

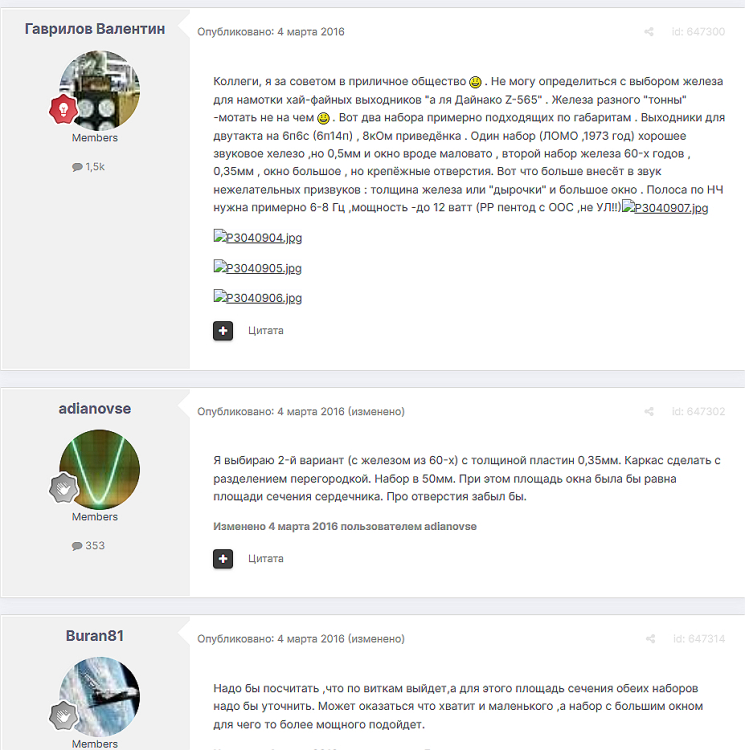

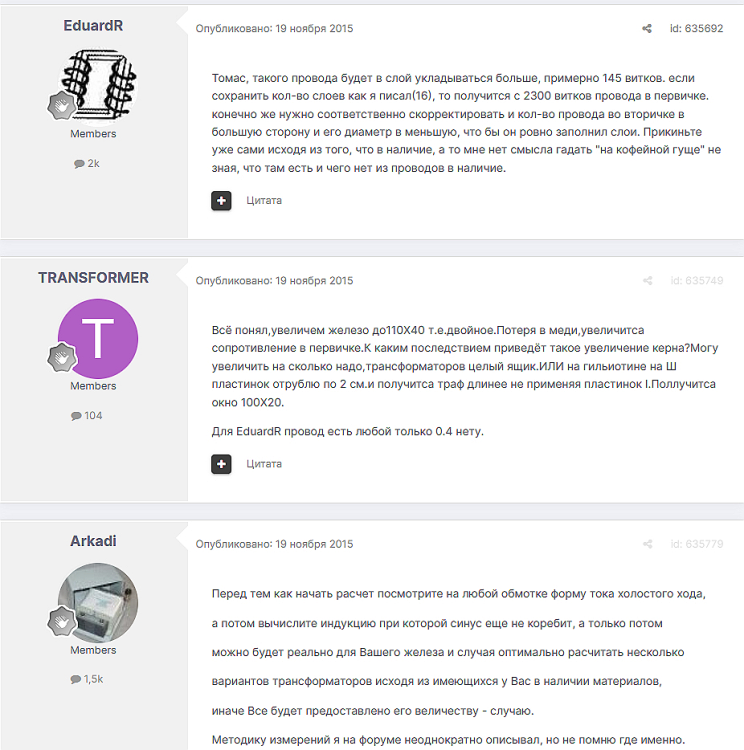

10.thumb.png.118bbdd89d471067324079ba93725644.png11.thumb.png.5dbb4b39958d10475be03322b2e57708.png12.thumb.png.45665483be92ec231c204e88acb01054.png13.thumb.png.6fc26a597ad40abf268f74b3024ca900.png

  • Thanks (+1) 1
Ollleg Veteran

Ollleg

Posted
  • Author
Posted

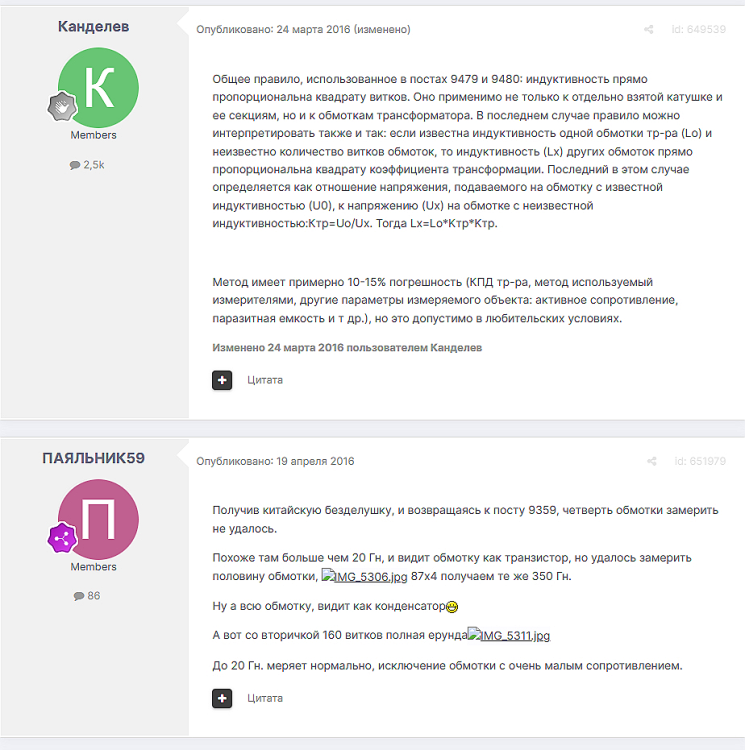

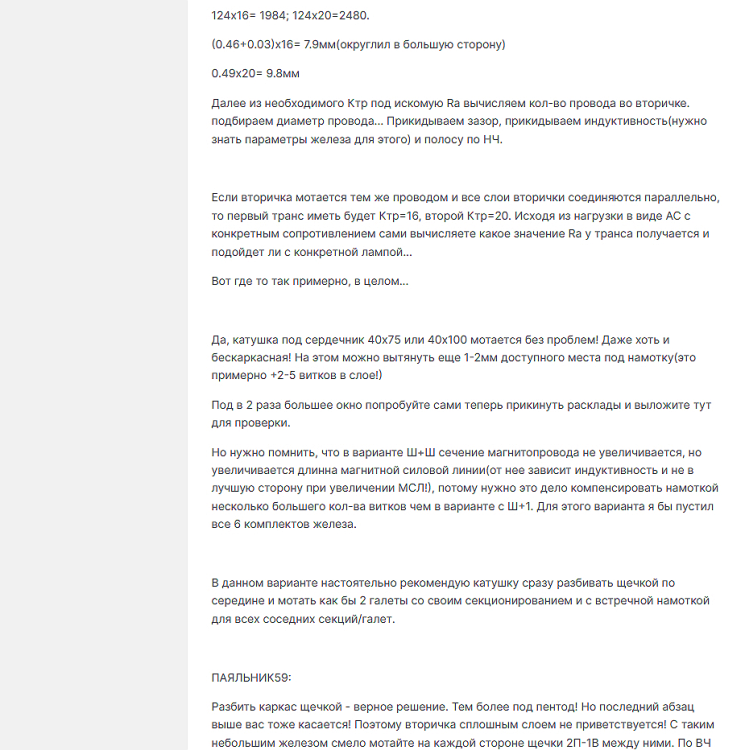

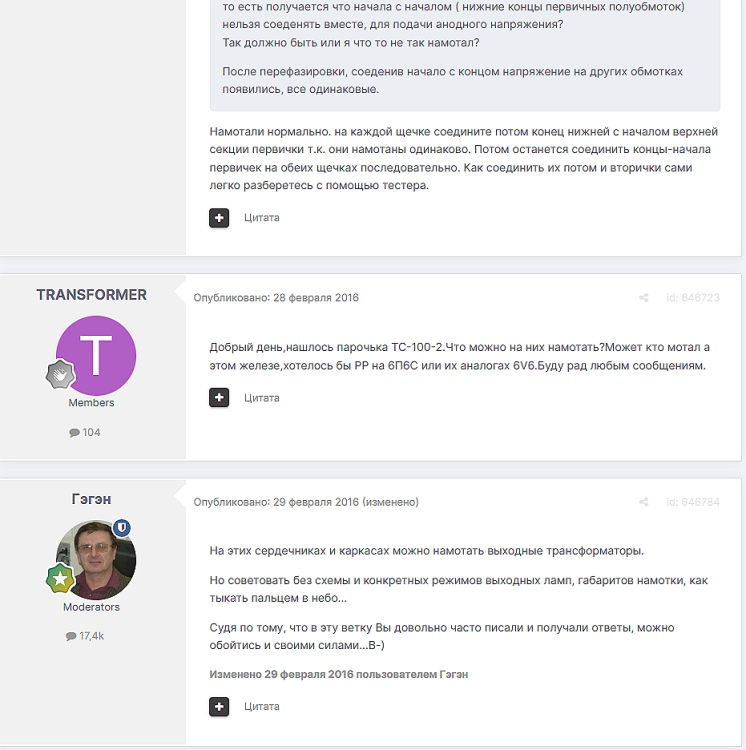

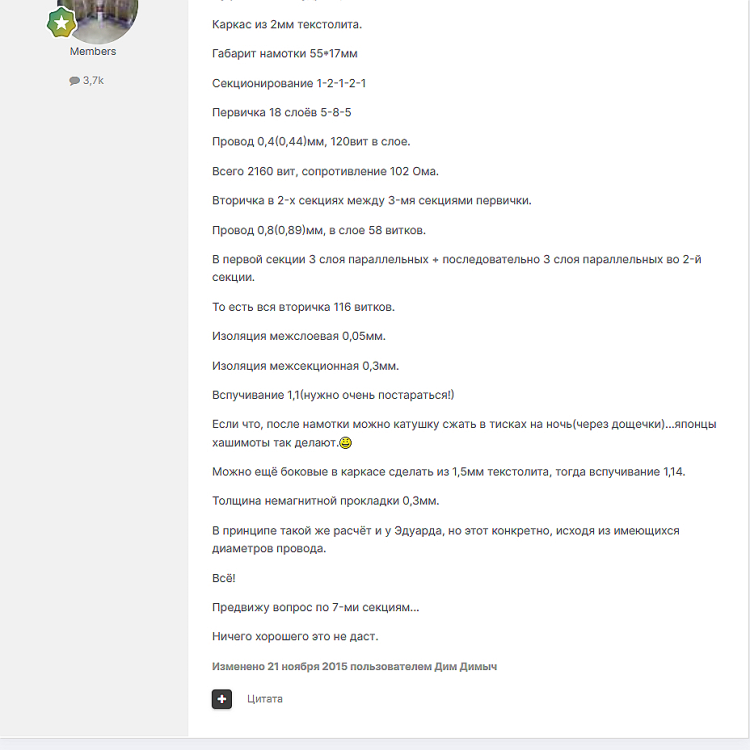

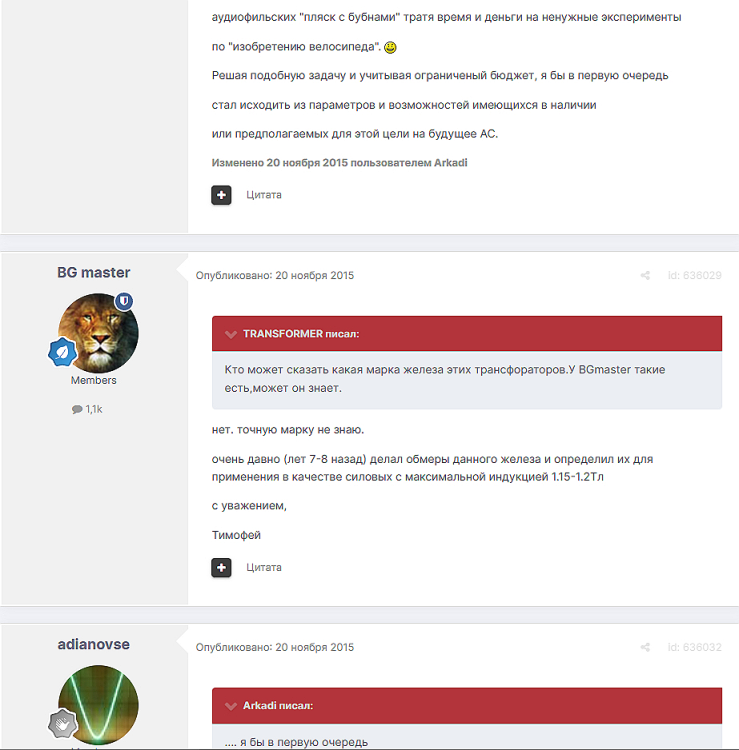

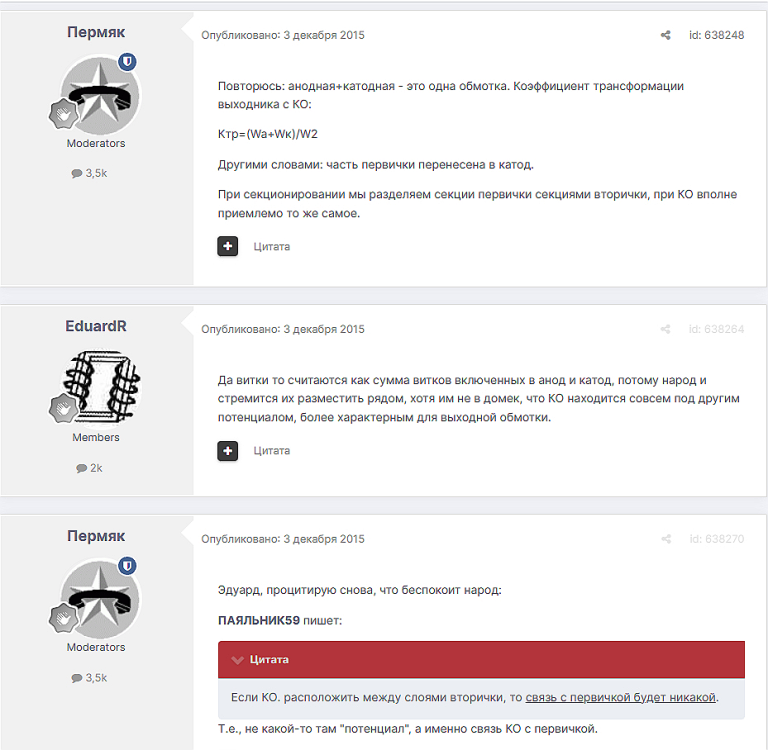

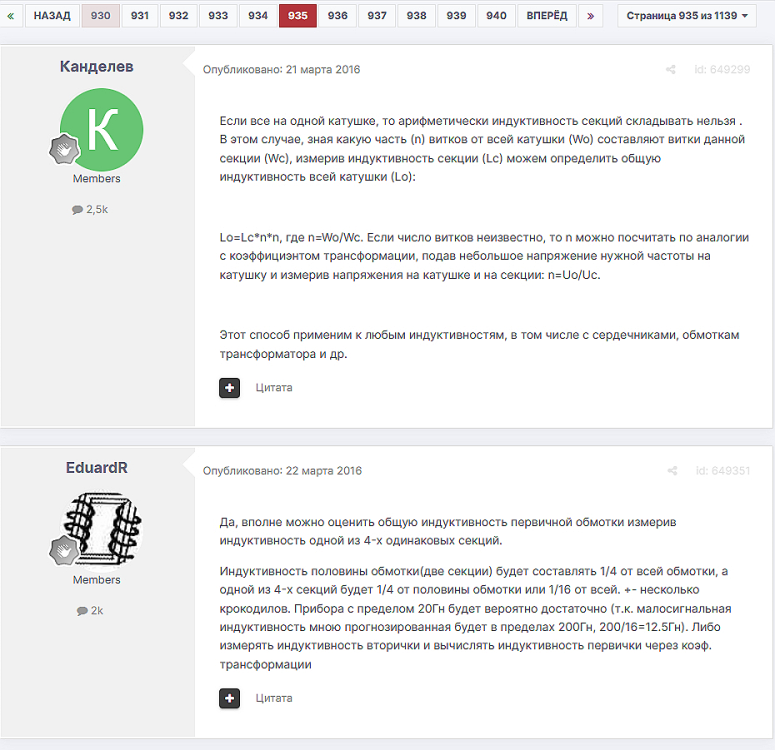

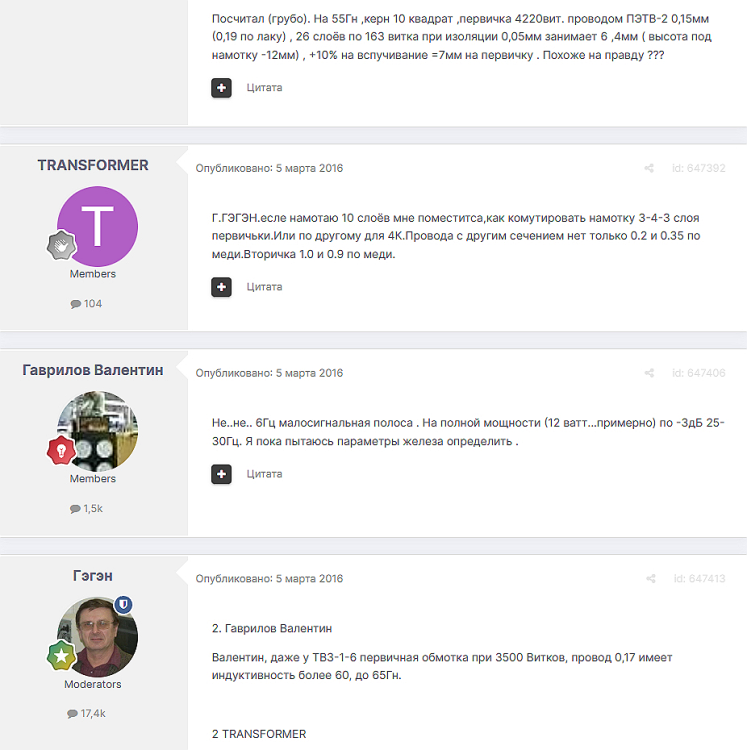

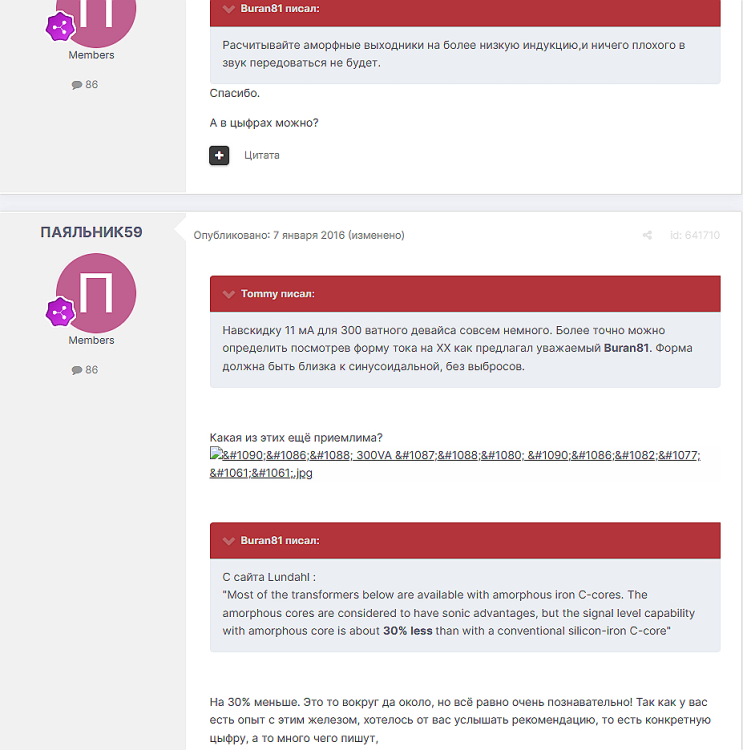

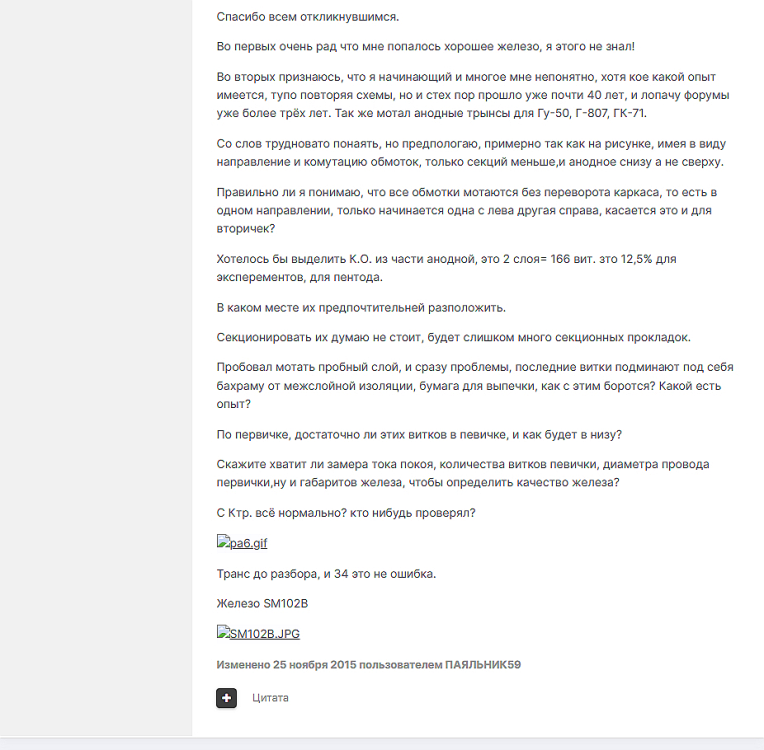

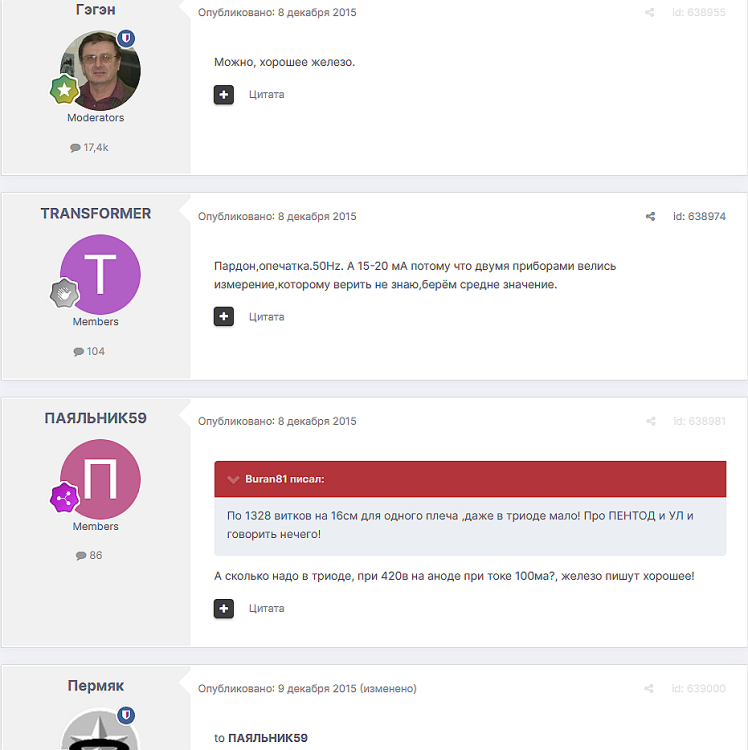

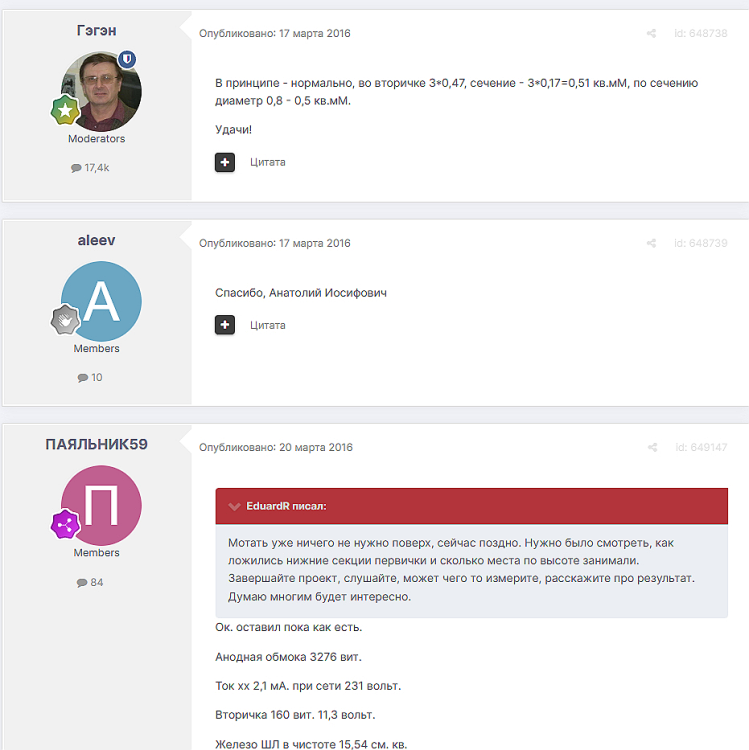

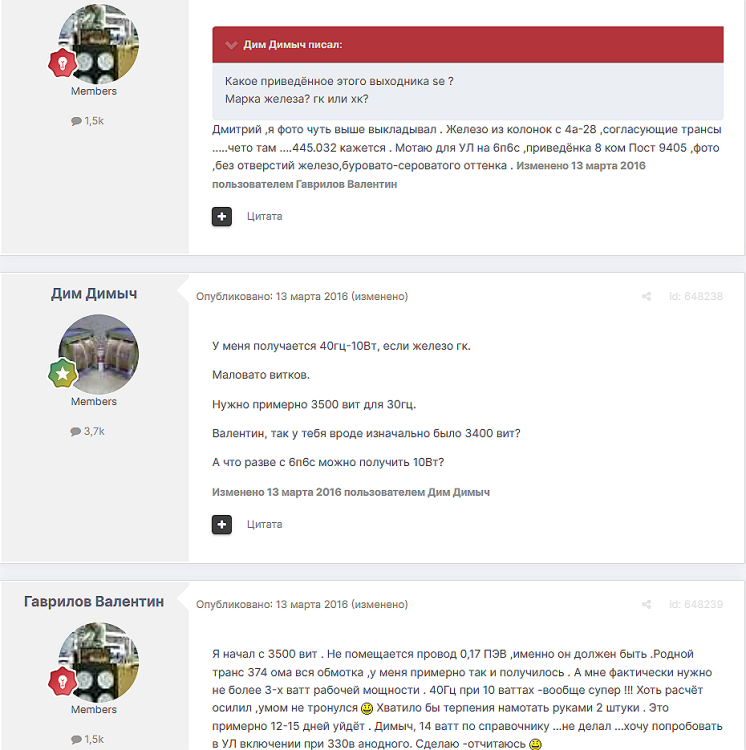

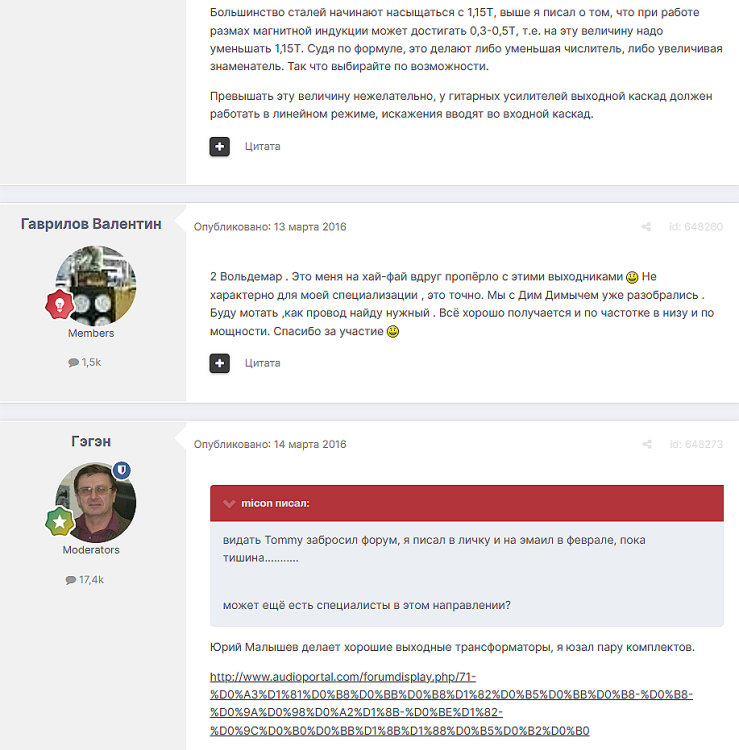

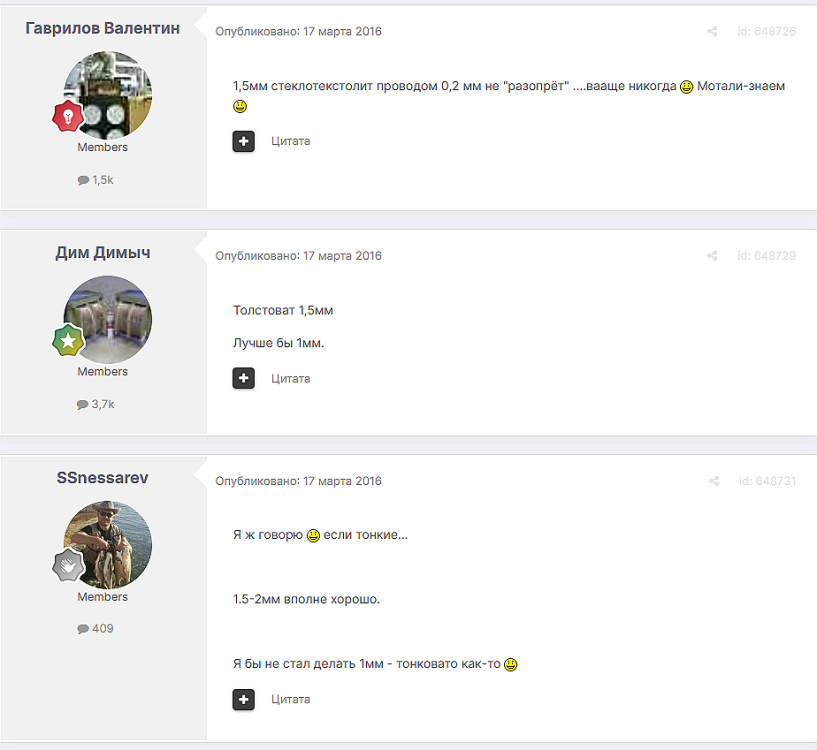

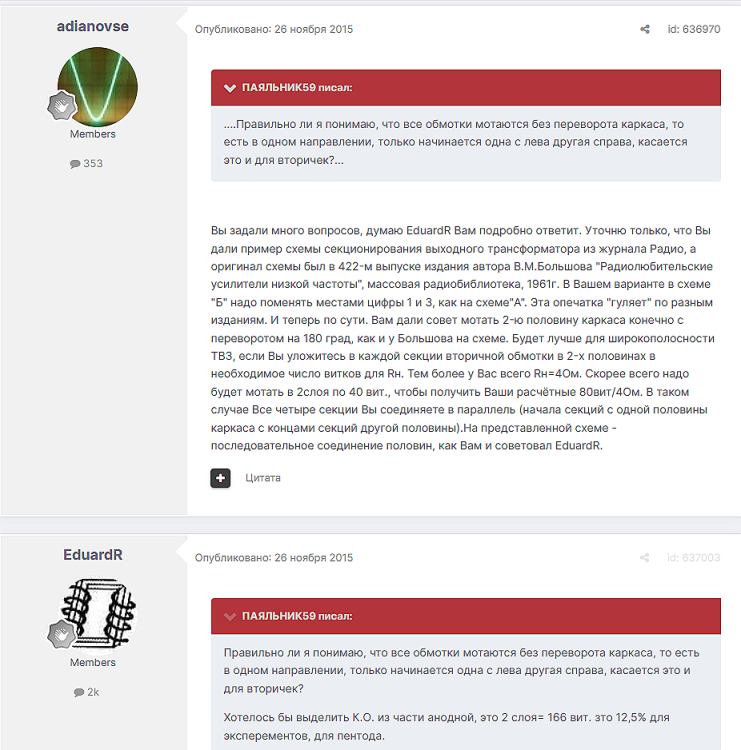

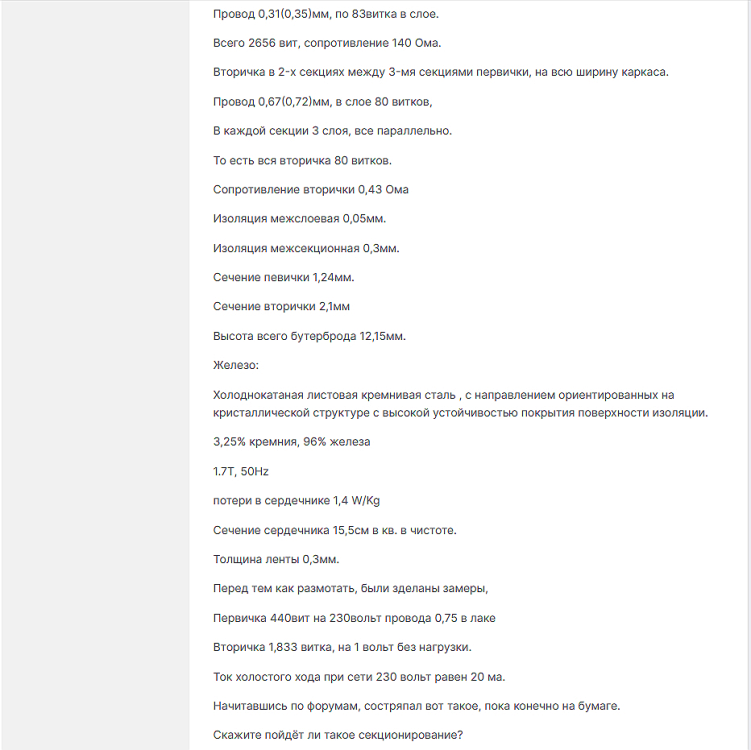

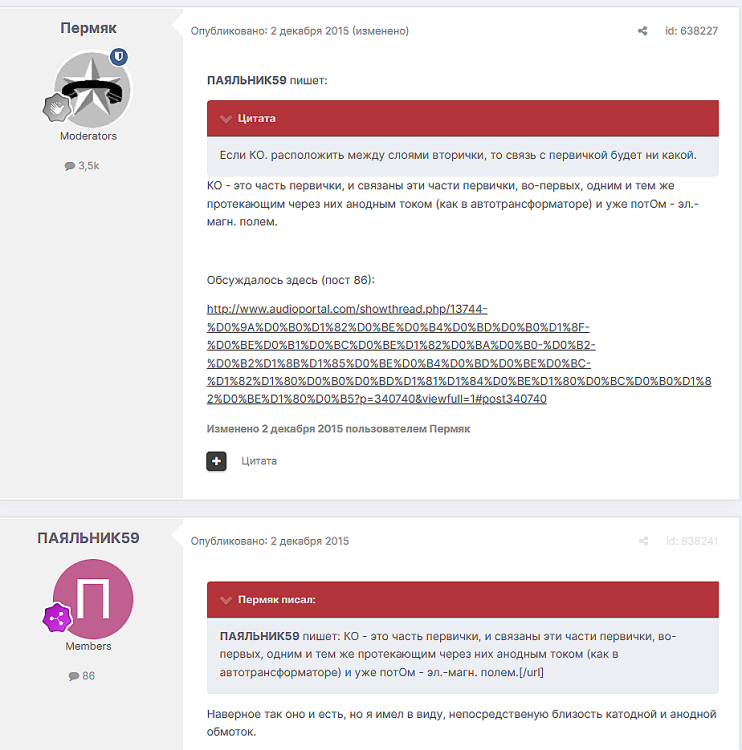

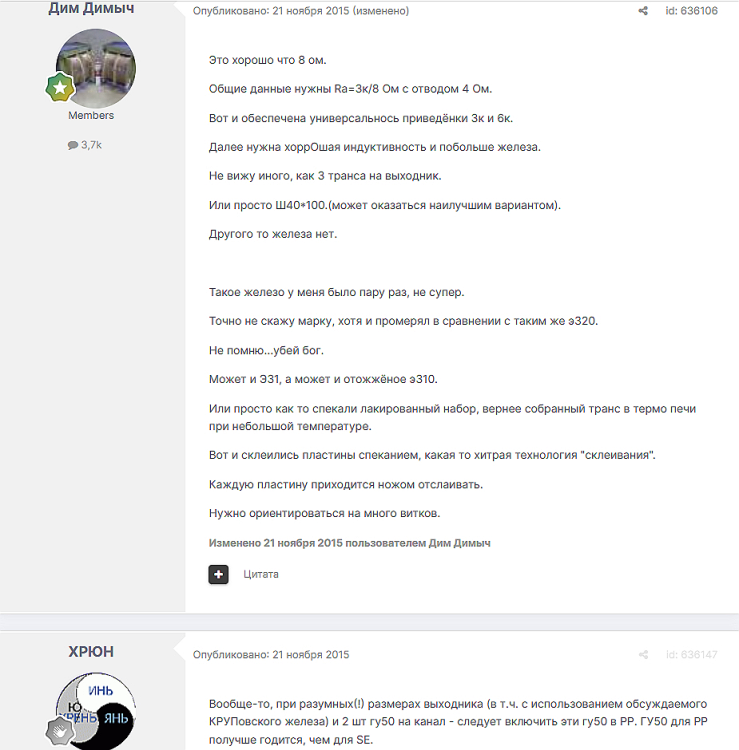

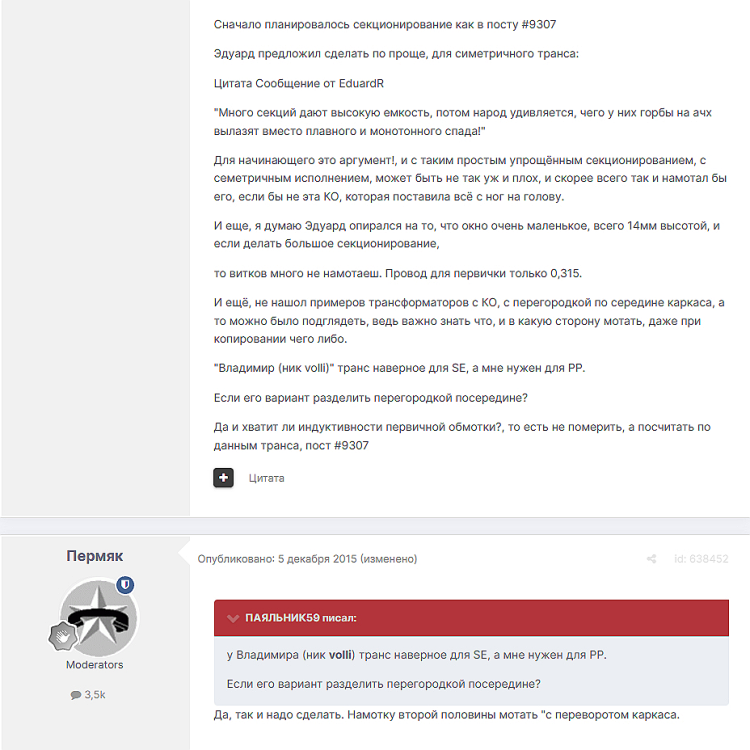

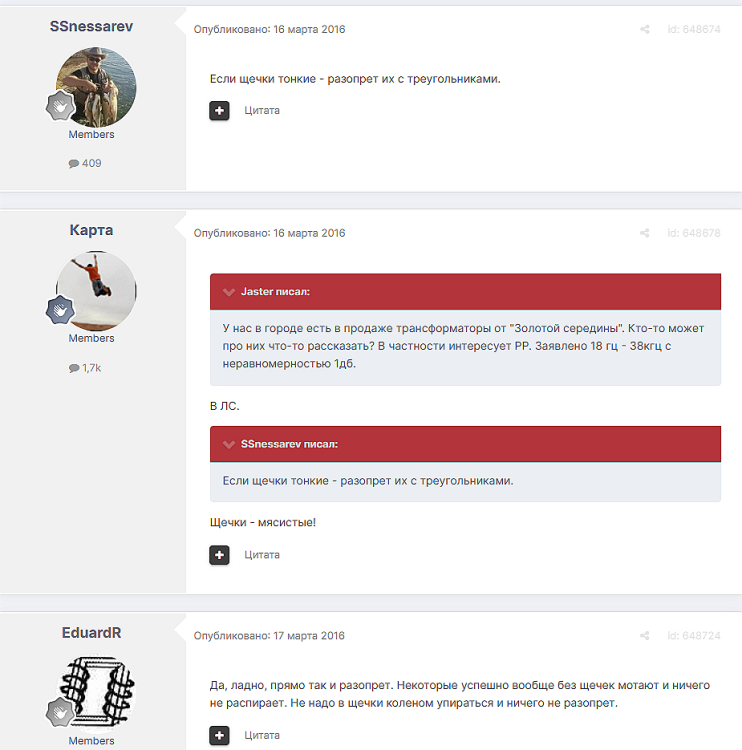

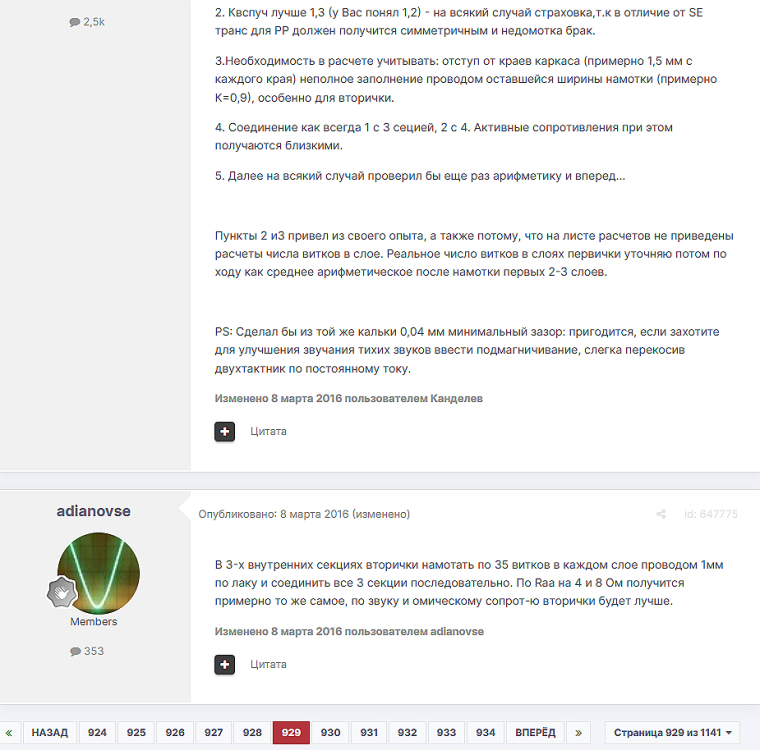

1.thumb.png.84e1b5c97038e665c97dc84c11765f7a.png2.thumb.png.049bed1d765af220c7afe4e039da43a7.png3.thumb.png.fed26e7dfc17af7604f06b2c7c6642d4.png4.thumb.png.0cbd737a7f98aaa76a504665a2162ca5.png5.thumb.png.0fbd397f39274ac63a53fdf808281311.png

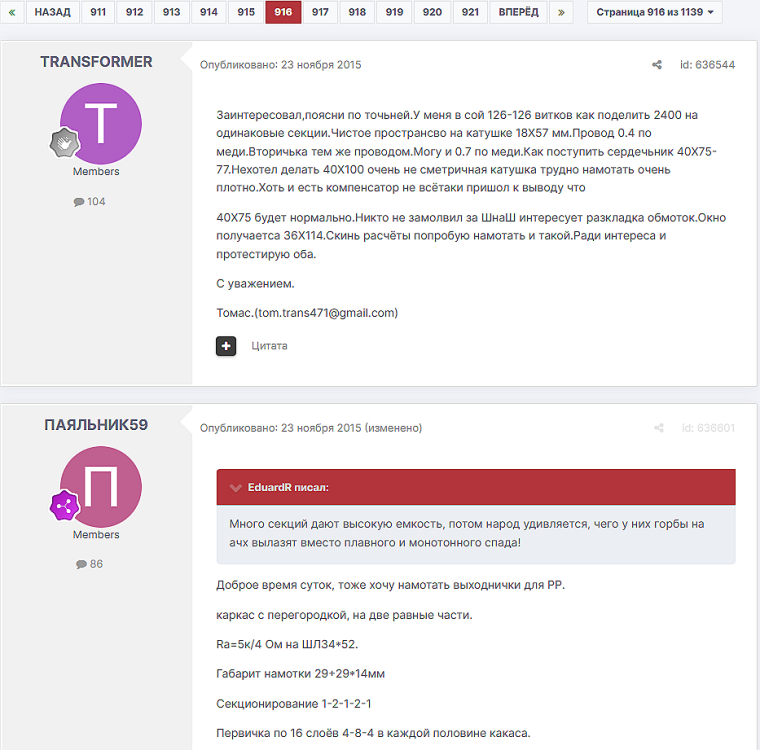

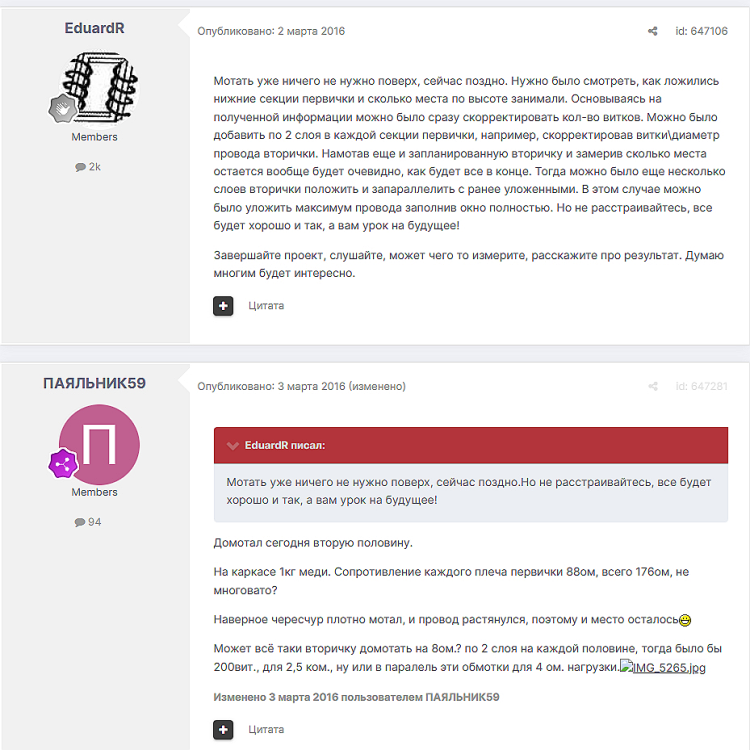

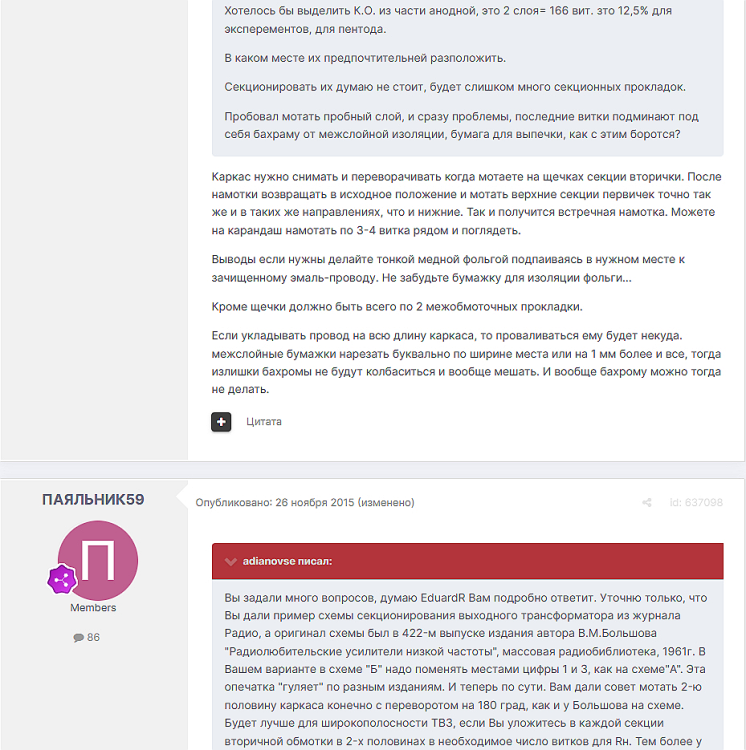

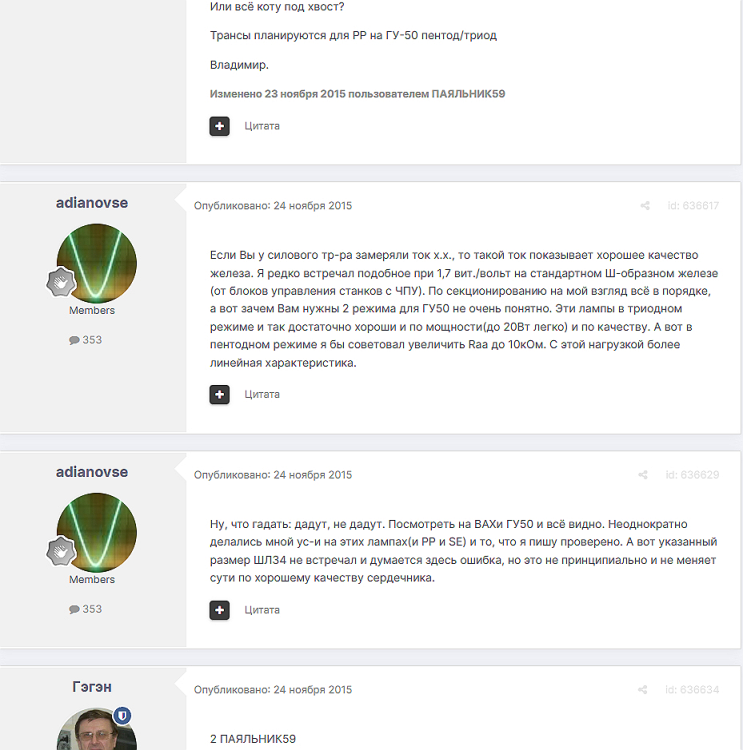

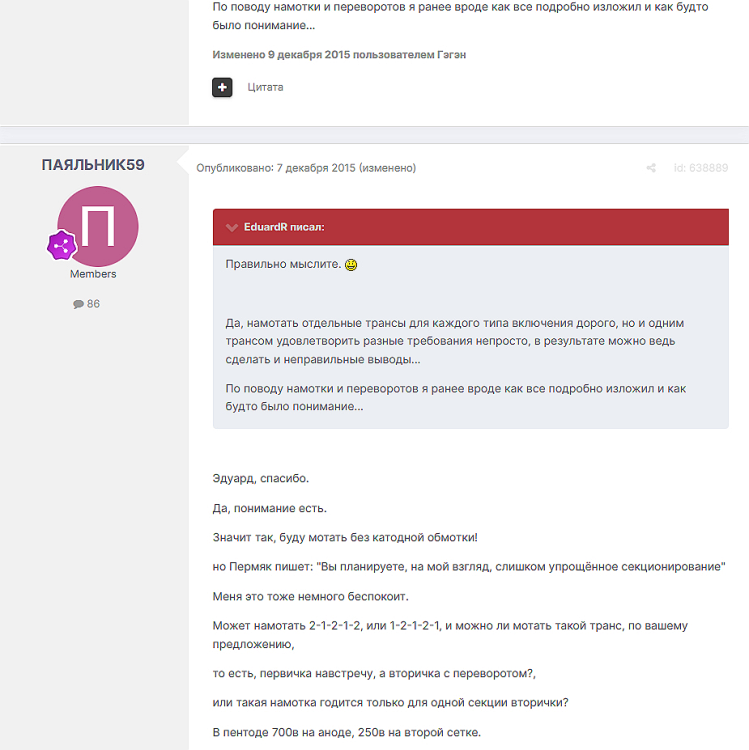

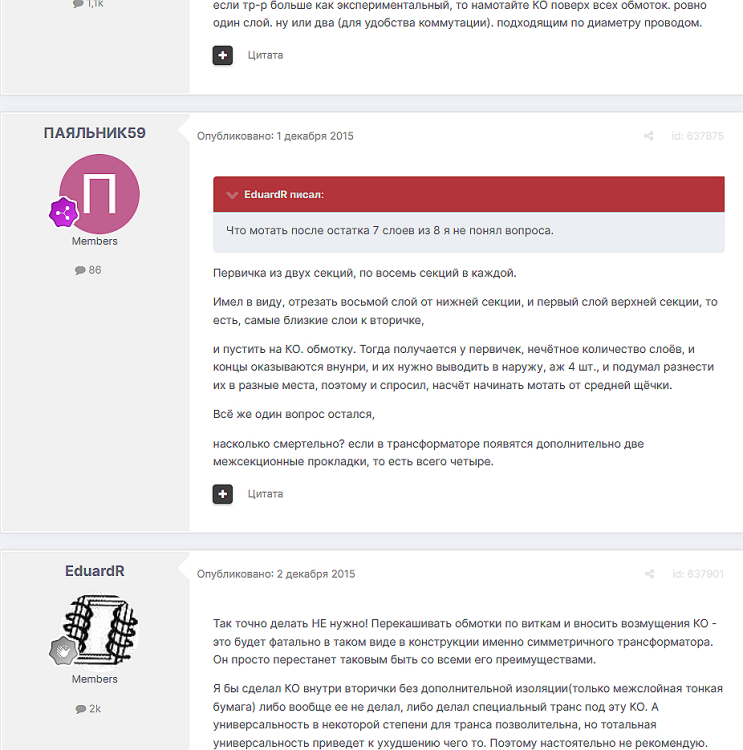

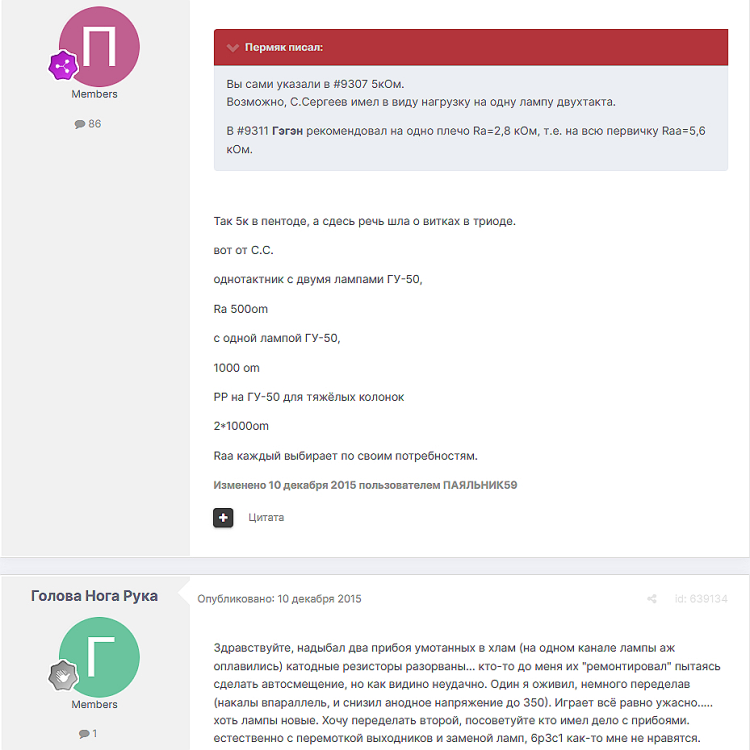

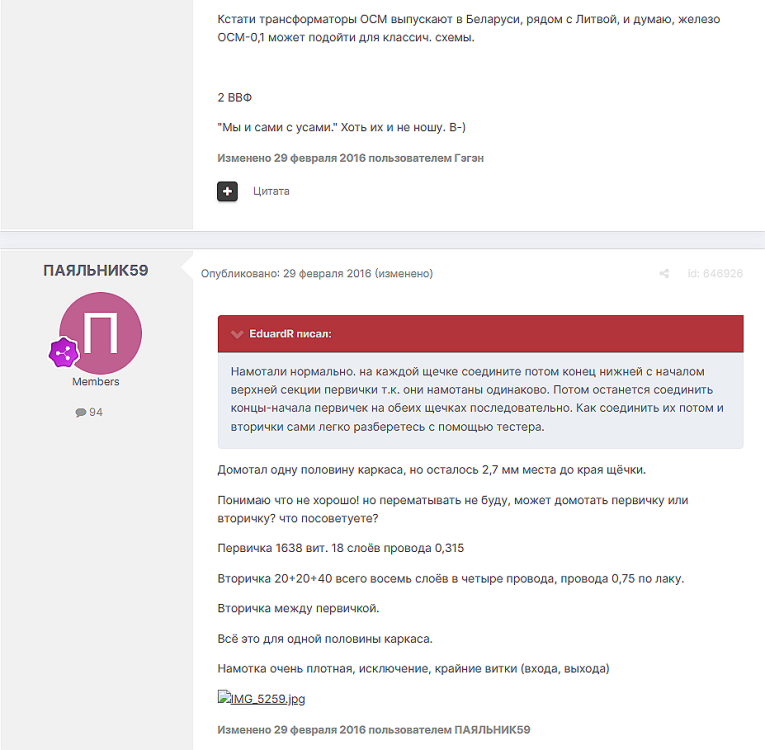

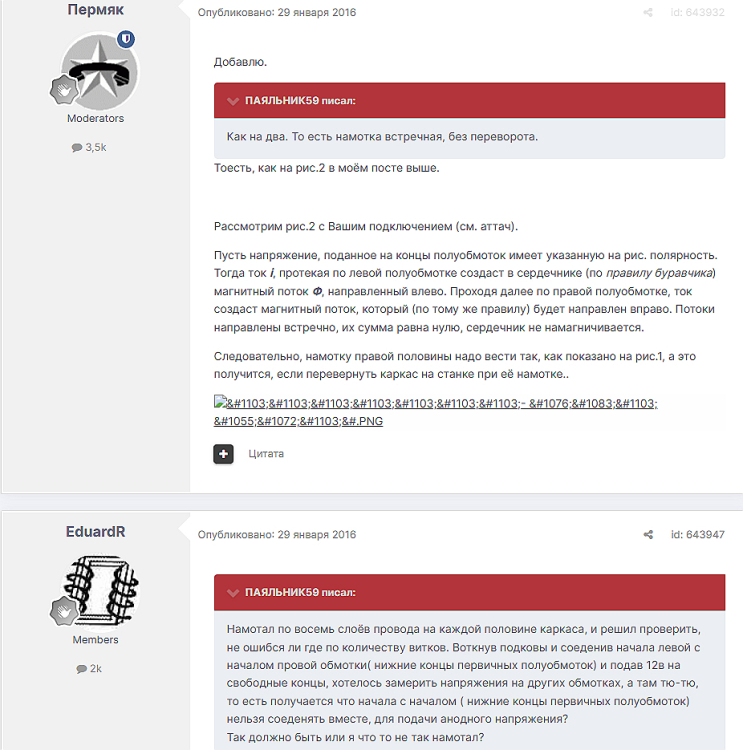

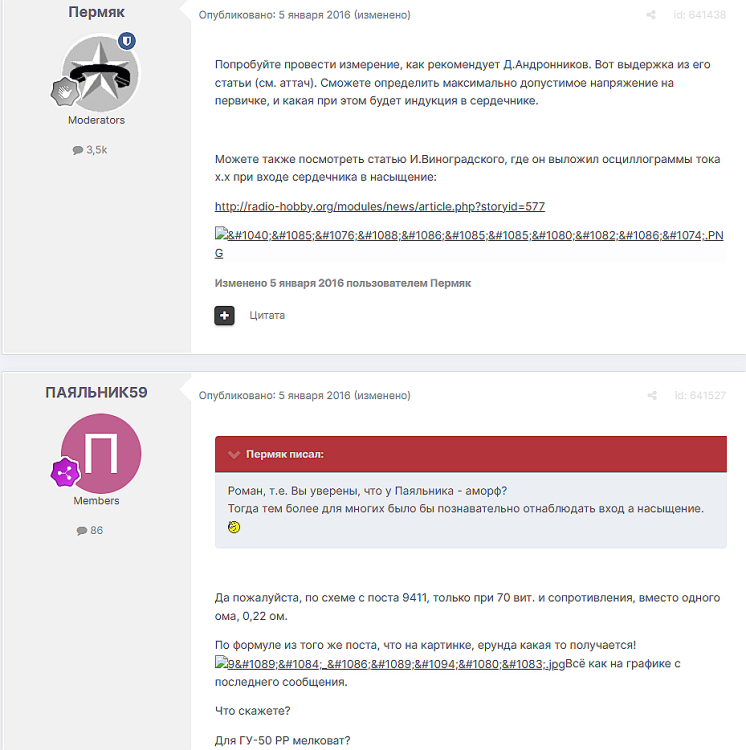

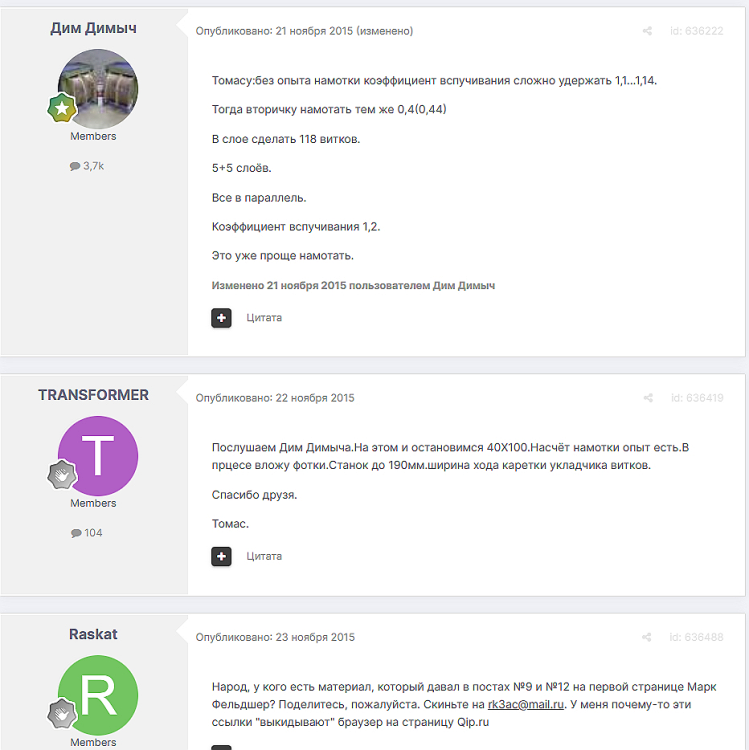

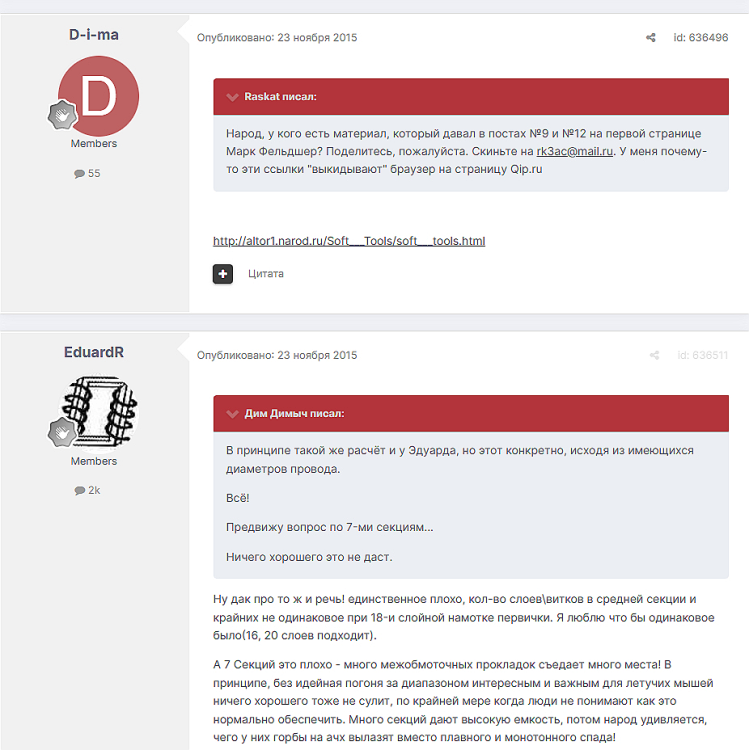

Народ, у кого есть материал, который давал в постах №9 и №12 на первой странице Марк Фельдшер? Поделитесь, пожалуйста. Скиньте на rk3ac@mail.ru. У меня почему-то эти ссылки "выкидывают" браузер на страницу Qip.ru

http://altor1.narod.ru/Soft___Tools/soft___tools.html

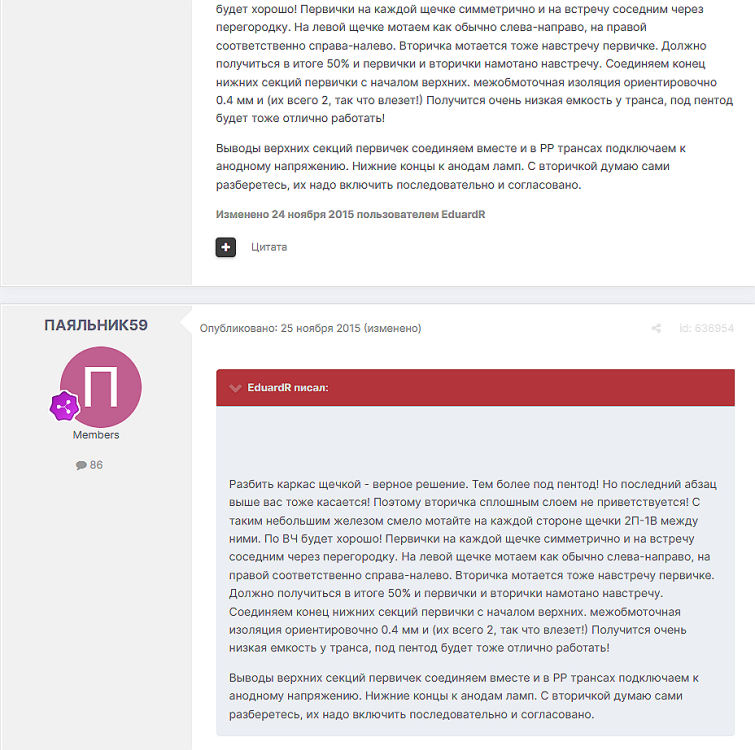

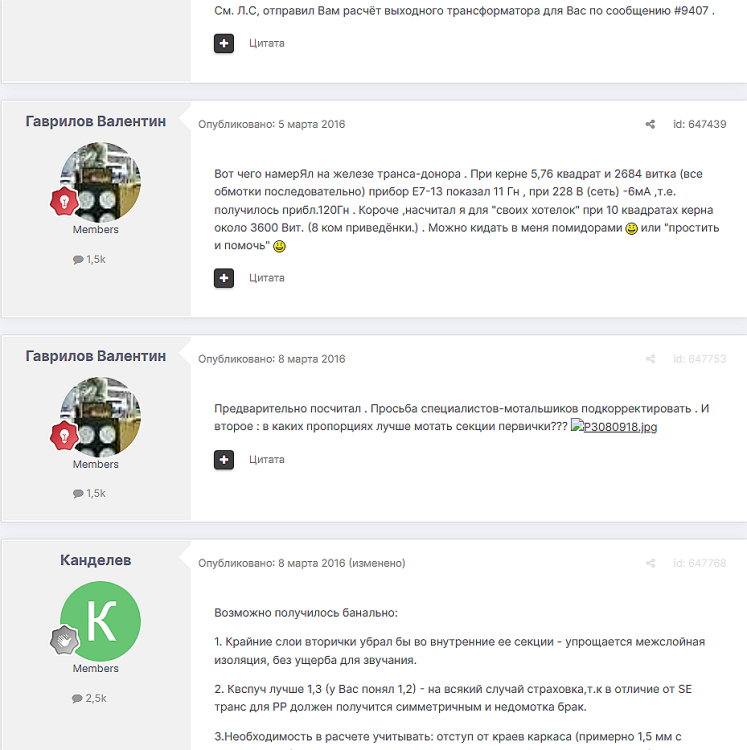

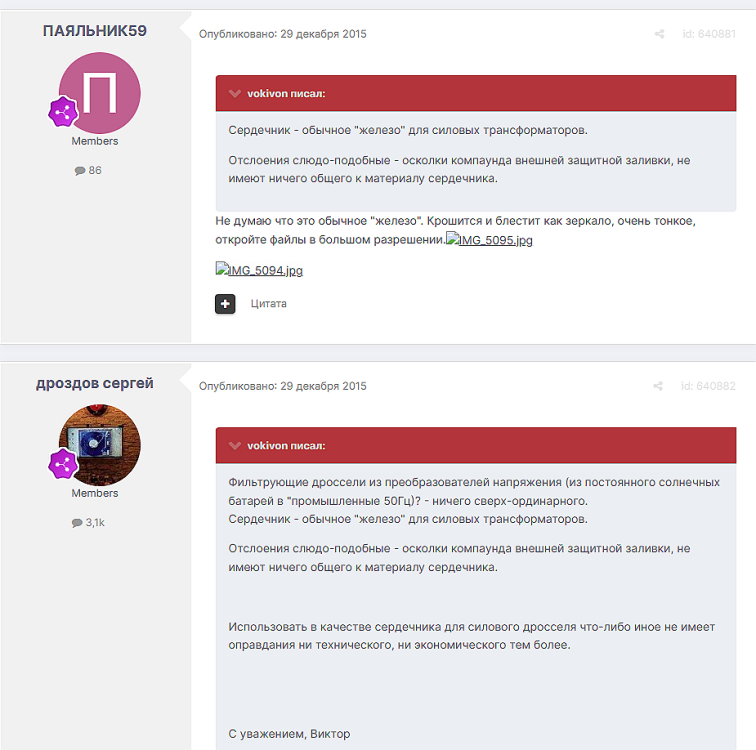

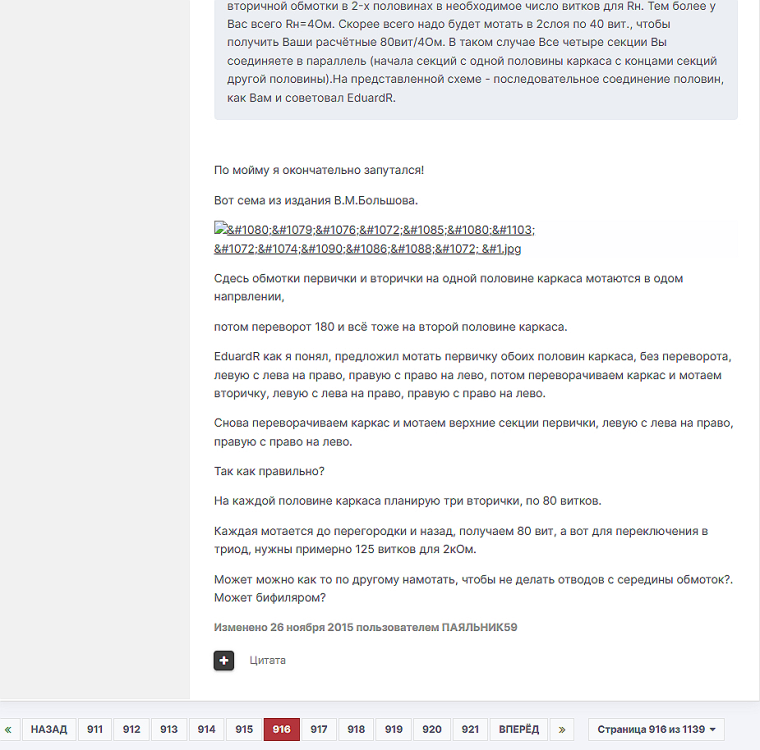

10.thumb.png.1bafe74ba43fdbb7ee0c83e60a12ed0e.png11.thumb.png.7fa7afa9363bdb5d282bae85ce2b5f5d.png12.thumb.png.0e55ff5a2b197a46e2be67ceb7083516.png13.thumb.png.472906886944445c814b4b7bbfb1a05d.png14.thumb.png.11b8143e5a48e9284f1a07fbdb8e92aa.png15.thumb.png.0c7547b267d2807c13fc493a65ebf46f.png16.thumb.png.e077308b61eb3d68b52598cc2922e428.png17.thumb.png.927f0d98c0864356ca8fd538a5b6d073.png18.thumb.png.990c21664b807c128d9ce98908c65795.png19.thumb.png.3d84848346ca515d0f7d43afcc94cbde.png


  • Thanks (+1) 1
  • 3 weeks later...
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Нашёл у себя фрагмент темы:

Eugene K.
Опубликовано: 9.08.2021

Еще я делал такой эксперимент - pdf выкладывал в ветке.

Снимал частную петлю гистерезиса при разном уровне подмагничивания, т.е 0 и тд вплоть до насыщения.

Форма петли не меняется до того момента, пока ее верхняя сторона не попадает в насыщение.

Трансформатор, расчитанный на 35мА

15кв. см. HiBi 5000 витков

Напряжение генератора: 50В 30Гц



0 мА


10 мА


50 мА


70 мА


100 мА


110 мА

  • Thanks (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Сергей Алекс.
Опубликовано: 9.08.2021

Зависимость от изменения амплитуды напряжения генератора не смотрели?



Eugene K.

5 В


50 В


И с изменением масштаба:

5 В


0,5 В


  • Thanks (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Сергей Алекс.

Опубликовано: 9.08.2021

Ещё вопрос: правильно ли я понимаю, что при 0 мА подмагничивания трансформатор работает в режиме, близком к двухтактному (т.е. кривая намагничивания пересекает ось абсцисс)?

Eugene K.

Да.  Именно так.

Сергей Алекс.

Не было интереса посмотреть, как ведёт себя кривая намагничивания при пересечении оси абсцисс (особенно при небольших амплитудах сигнала)?

Eugene K.

Перехода видно не было.

Частный ноль на петле гистерезиса не смог отличить от абсолютного.

  • Thanks (+1) 1
Ollleg Veteran

Ollleg

Posted
  • Author
Posted

Сергей, я до этого ещё "не доехал", пока 2016г идёт, там впереди ещё уйма страниц....около 200...

Но пусть будет.

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Потом можно будет удалить. Собственно, сохранил и выложил здесь фрагмент из-за последней строки о поведении кривой намагничивания при пересечении оси абсцисс.

  • Like (+1) 1
