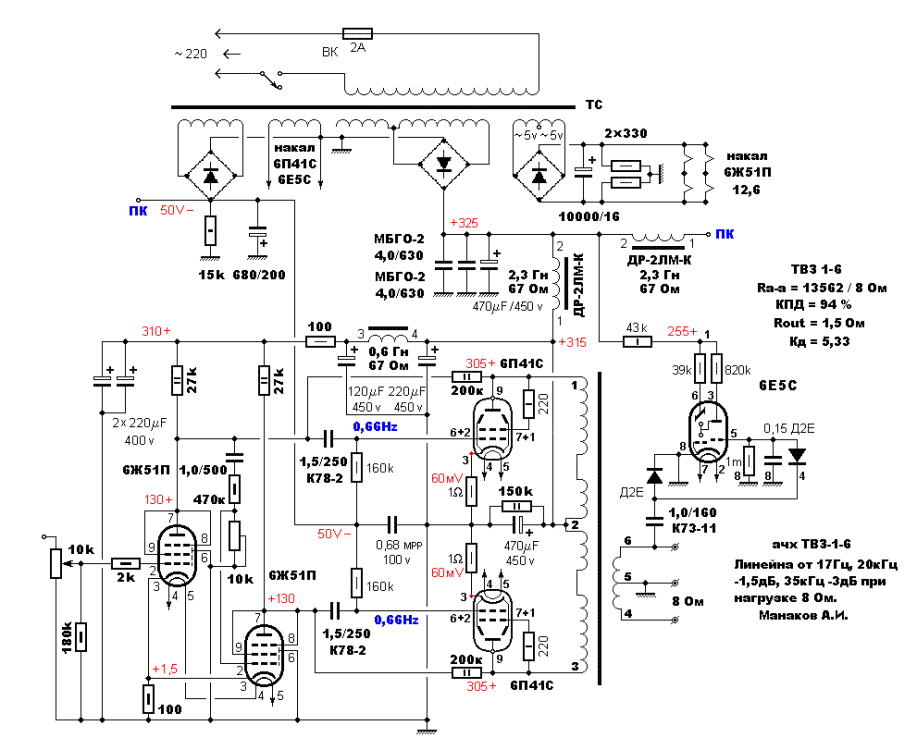

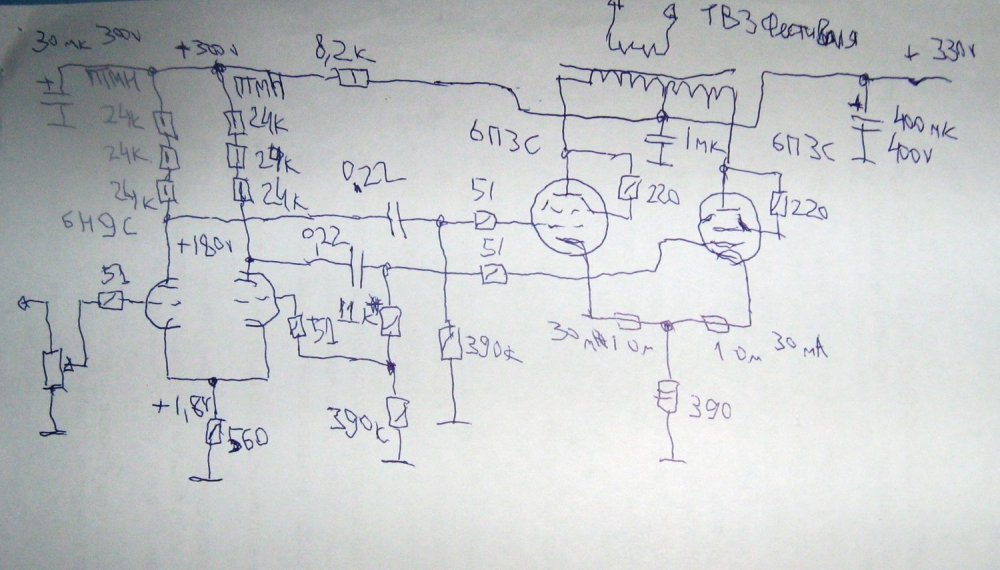

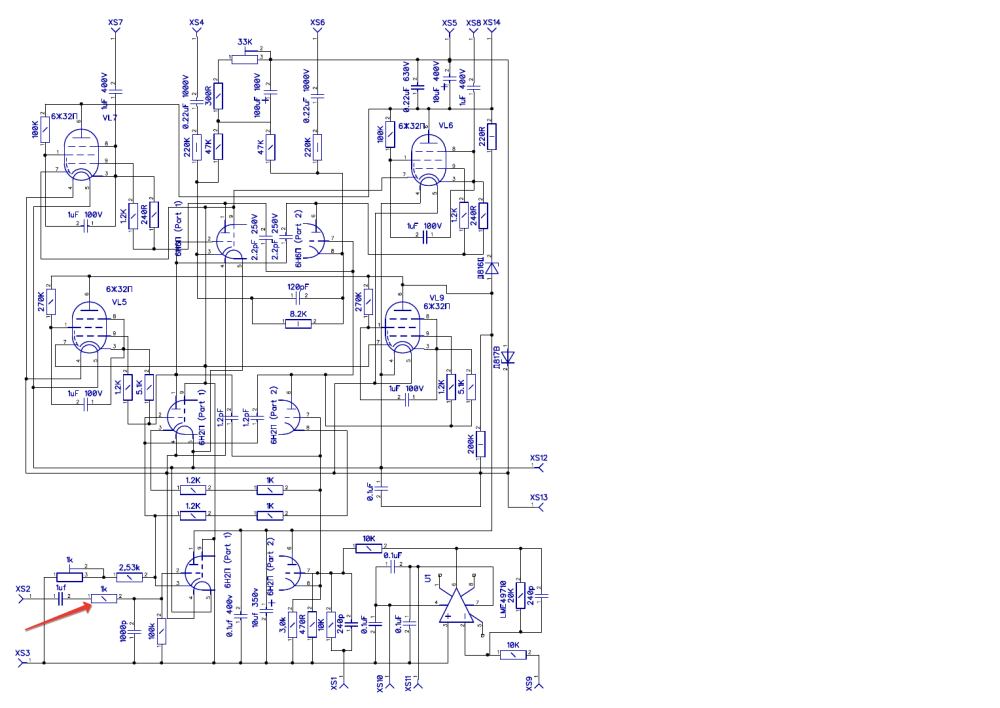

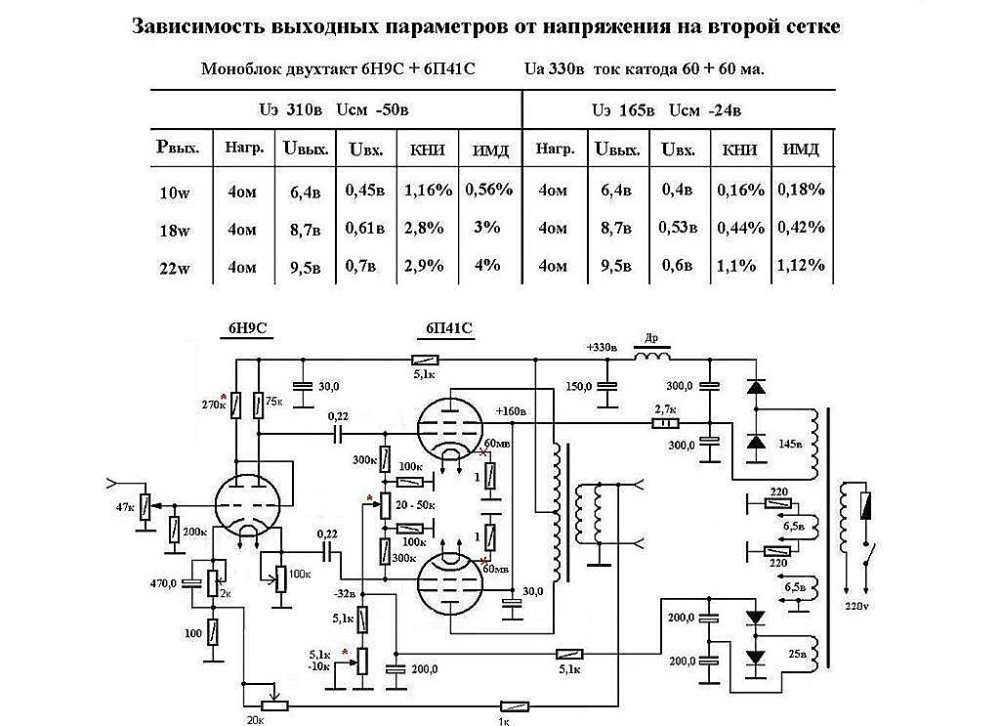

Схема не моя.  Можно ли сделать так где показано красной стрелкой, но перед конденсатором на входе поставить переменный резистор 47 кОм ?

htmlimage (1).png

  • 2 months later...
Posted

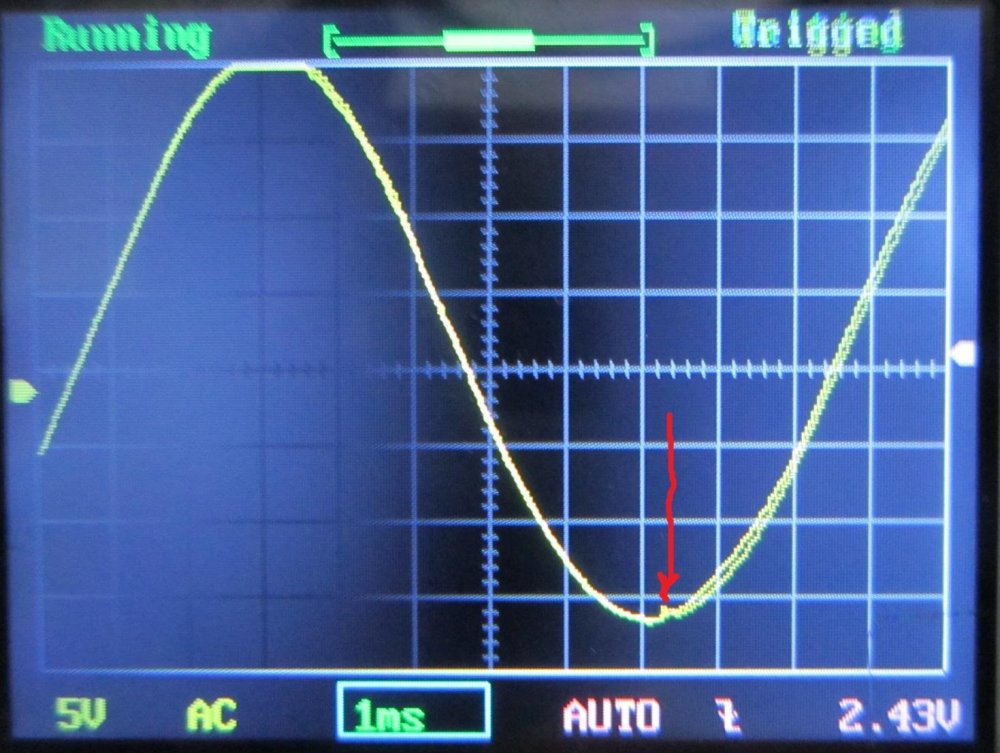

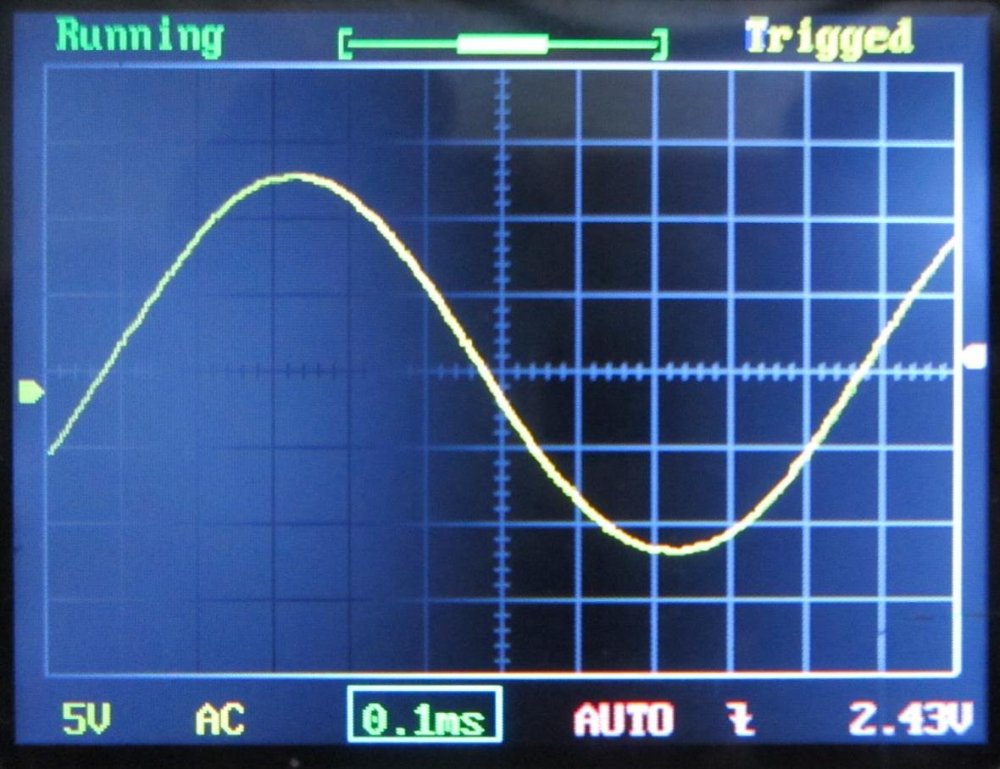

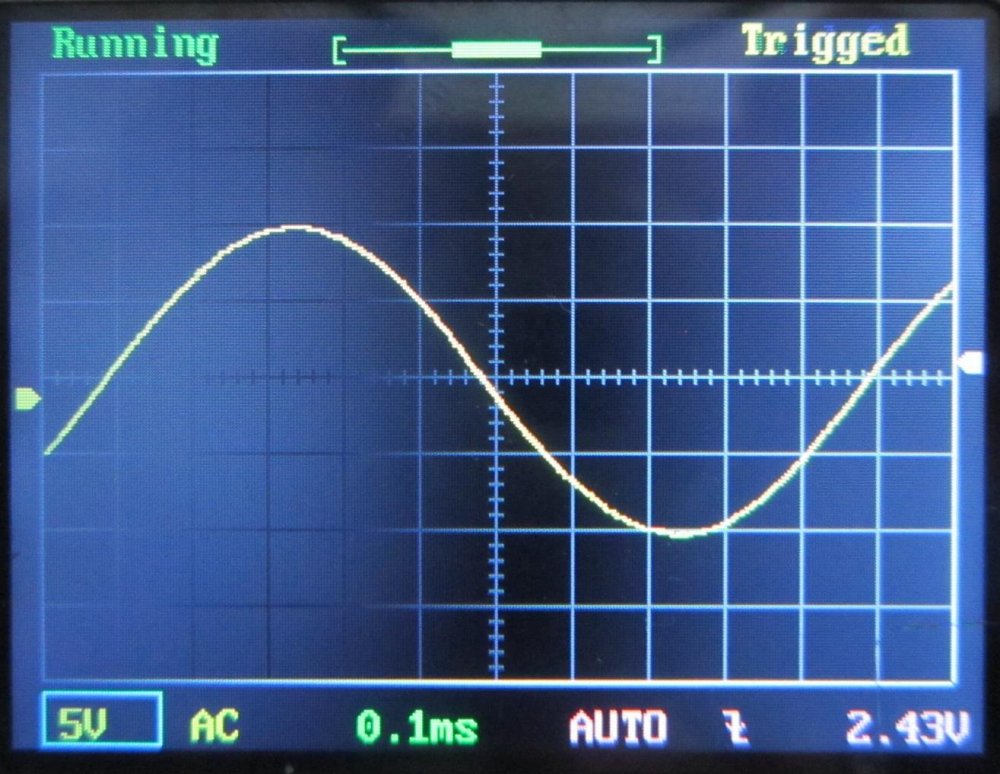

На управляющих сетках 6П41С на осциллографе разный размах амплитуды, подстройка резистором R22 мало что даёт, на VL5 - выв.2 размах от нижней и до верхней точке получается около 8 В.    VL - выв.2 размах около 10 В, может нужно точней подбирать обе половинки лампы 6Н6П ?  Верхняя осциллограмма VL5.   Нижняя VL6.  От ГЗЧ сигнал 300 мВ,  1000 Гц подаётся на вход усилителя.


005 (3).JPG

Posted

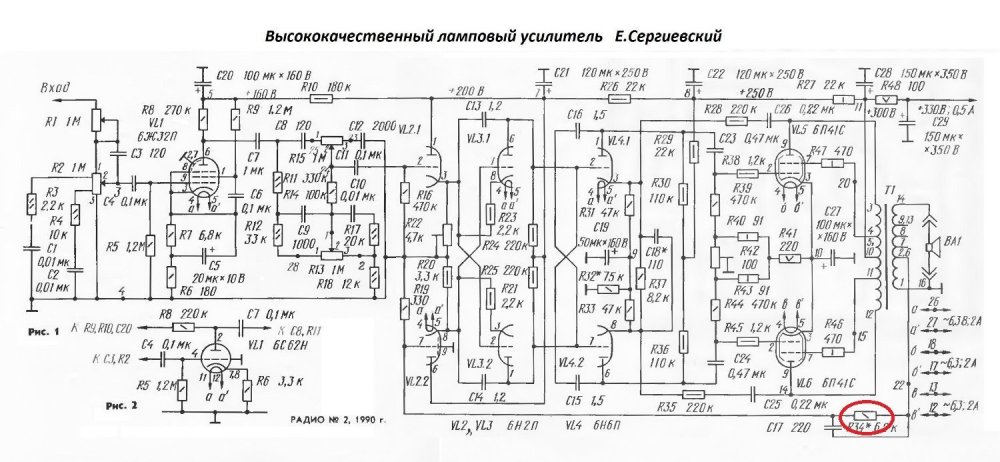

Завтра померю переменные напряжения на электродах ламп по таблице которую указал в журнале автор Е.Сергиевский.  Посмотрю что получится ?

Posted

Надо ведро перебрать наших типа 6Нхх , пальчиковой серии, что бы два одинаковых триода было, да погонять перед этип в рабочих режимах, для стабилизации параметров. Из-за этого гимора , двойные триоды не люблю.

Posted
2 часа назад, Андрей63 сказал:

Надо ведро перебрать наших типа 6Нхх , пальчиковой серии, что бы два одинаковых триода было, да погонять перед этип в рабочих режимах, для стабилизации параметров. Из-за этого гимора , двойные триоды не люблю.

Для данной схемы не надо никаких ведер перебирать, всё будет норм.работать при разбросах параметров ламп в пределах, оговоренных в ТУ на лампы.

Posted
28 минут назад, sound сказал:

Что-то автор топика поскупился на схему журнальную.

Схема в начале темы.

Posted
54 минуты назад, Xрюн222 сказал:

Для данной схемы не надо никаких ведер перебирать, всё будет норм.работать при разбросах параметров ламп в пределах, оговоренных в ТУ на лампы.

Для данной схемы с ООС согласен.

Posted
15 часов назад, matss сказал:

на VL5 - выв.2 размах от нижней и до верхней точке получается около 8 В.    VL - выв.2 размах около 10 В,

Написал неправильно VL5 выв.2 размах амплитуды 20 В.    VL6 выв.2 размах амплитуды 25 В.



Пока ещё дошёл до подбора резистора R34.

Posted

Попробую отпаять ОС цепочка R35,   С25,    (R28,   С26) от выв. 9 аноды VL5(VL6).  При измерении постоянных напряжений и регулировке токов 6П41С  отпаивал от вторичной обмотки выходного трансформатора цепочку ООС - R34,   С17, как рекомендовано.

Posted
В 04.12.2023 в 21:45, Xрюн222 сказал:

не надо никаких ведер перебирать, всё будет норм.работать при разбросах параметров ламп в пределах, оговоренных в ТУ на лампы.

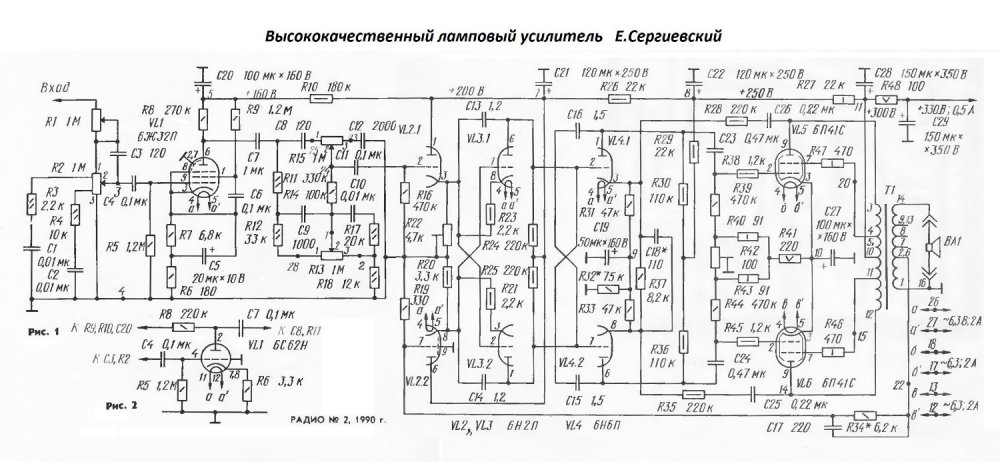

В журнальной статье Радио 2/90.   с.77 есть ошибка допущенная редакцией или автором, а на с.76 там ещё больше ошибок.  Резистором R22 регулируется баланс напряжений лишь на лампах 6Н2П и 6Н6П, а R42 выставляют токи и напряжения на управляющих сетках выв2.  6П41С.  Анодные токи получились для VL5 - 57,2 мА.     VL6 - 62 мА.  Резистор R41 - 300 Ом(С5-47) установлен на теплоотводе, напряжение в цепи R41,   C27,    выв.3(катоды 6П41С) получилось +45,1 В.   Нужно ещё второй канал настраивать.
